2016 TOYOTA LAND CRUISER Manuel du propriétaire (in French)

7297-3. Opérations d’entretien réalisables soi-même
LC200_OM_OM60M96K_(EK)
7
Entretien et soins
XPanneau d’instruments côté passager (véhicules à conduite à droite)
Retirez le couvercle.
Retirez le couvercle.
Retirez le fusible avec l’outil
d’extraction.
Seuls les fusibles de type A peu-
vent être retirés à l’aide de l’outil
d’extraction.
1
2
3

7307-3. Opérations d’entretien réalisables soi-même
LC200_OM_OM60M96K_(EK)

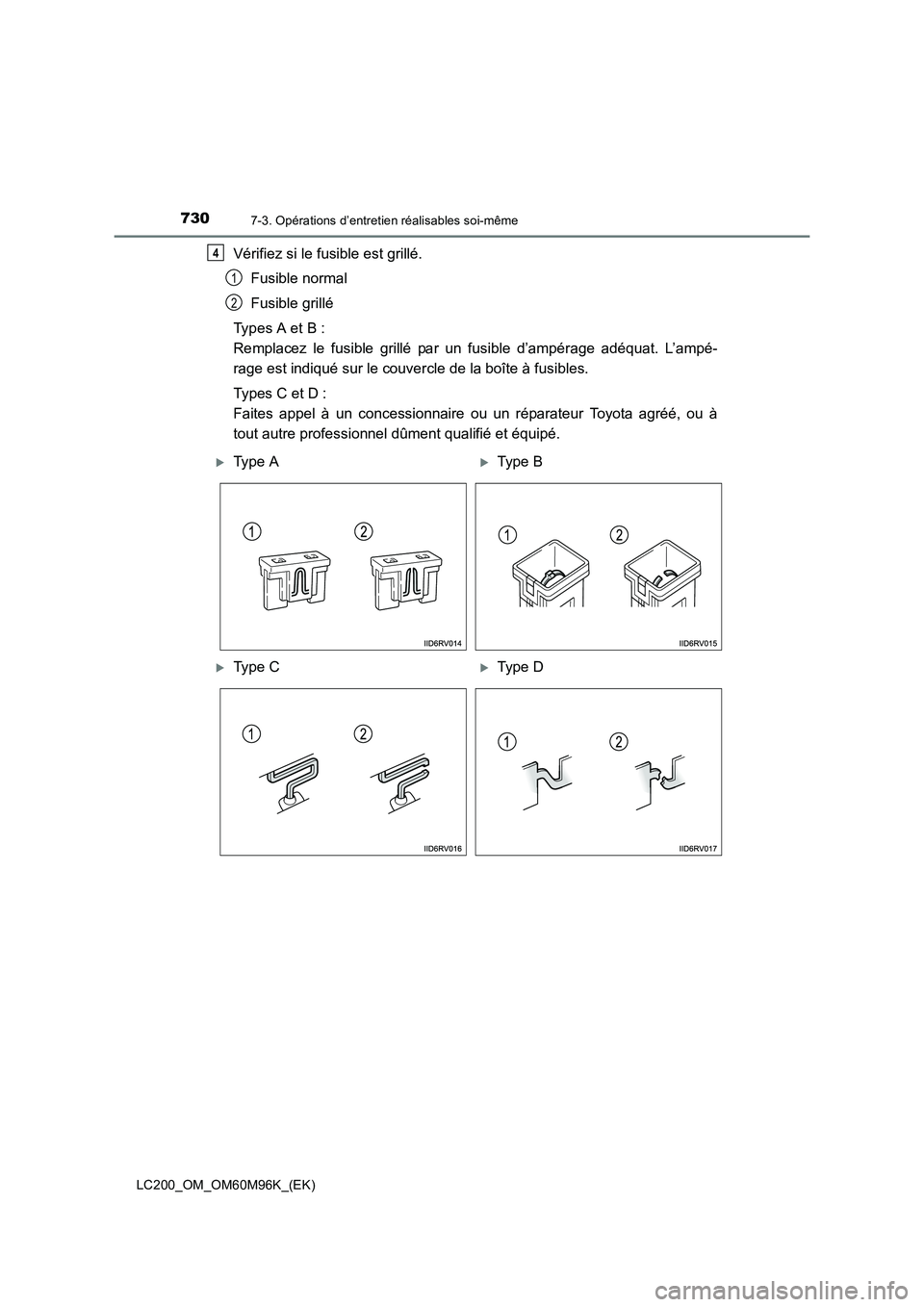

Vérifiez si le fusible est grillé.Fusible normal
Fusible grillé
Types A et B :
Remplacez le fusible grillé par un fusible d’ampérage adéquat. L’ampé-
rage est indiqué sur le couvercle de la boîte à fusibles.
Types C et D :
Faites appel à un concessionnaire ou un réparateur Toyota agréé, ou à
tout autre professionnel dûment qualifié et équipé.4
1
2
XType AXType B
XType CXType D

7317-3. Opérations d’entretien réalisables soi-même
LC200_OM_OM60M96K_(EK)
7
Entretien et soins

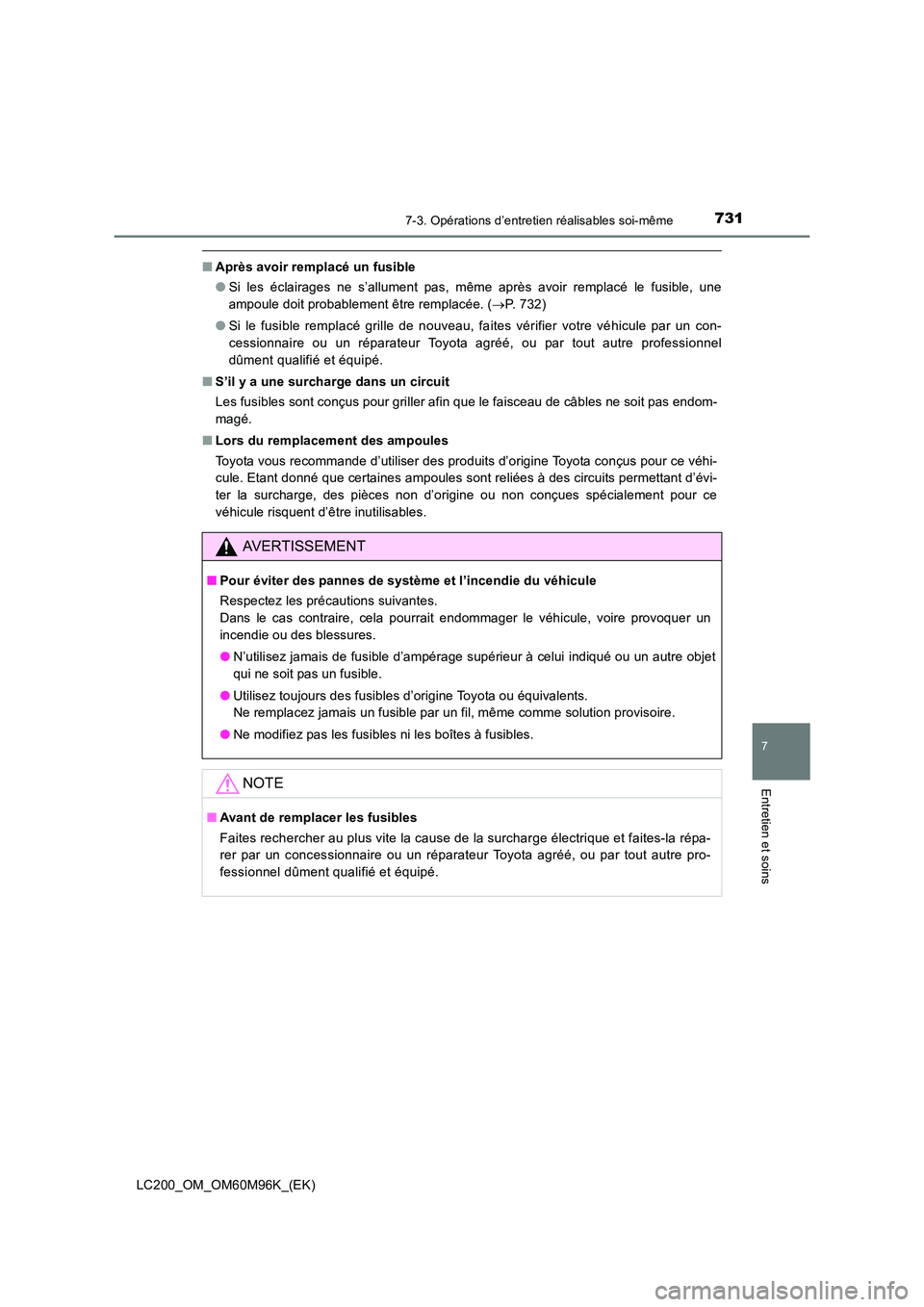

■Après avoir remplacé un fusible
●Si les éclairages ne s’allument pas, même après avoir remplacé le fusible, une
ampoule doit probablement être remplacée. ( →P. 732)
● Si le fusible remplacé grille de nouveau, faites vérifier votre véhicule par un con-
cessionnaire ou un réparateur Toyota agréé, ou par tout autre professionnel
dûment qualifié et équipé.
■ S’il y a une surcharge dans un circuit
Les fusibles sont conçus pour griller afin que le faisceau de câbles ne soit pas endom-
magé.
■ Lors du remplacement des ampoules
Toyota vous recommande d’utiliser des produits d’origine Toyota conçus pour ce véhi-
cule. Etant donné que certaines ampoules sont reliées à des circuits permettant d’évi-
ter la surcharge, des pièces non d’origine ou non conçues spécialement pour ce
véhicule risquent d’être inutilisables.
AVERTISSEMENT
■Pour éviter des pannes de système et l’incendie du véhicule
Respectez les précautions suivantes.
Dans le cas contraire, cela pourrait endommager le véhicule, voire provoquer un
incendie ou des blessures.
●N’utilisez jamais de fusible d’ampérage supérieur à celui indiqué ou un autre objet
qui ne soit pas un fusible.
● Utilisez toujours des fusibles d’origine Toyota ou équivalents.
Ne remplacez jamais un fusible par un fil, même comme solution provisoire.
● Ne modifiez pas les fusibles ni les boîtes à fusibles.
NOTE
■Avant de remplacer les fusibles
Faites rechercher au plus vite la cause de la surcharge électrique et faites-la répa-
rer par un concessionnaire ou un réparateur Toyota agréé, ou par tout autre pro-
fessionnel dûment qualifié et équipé.

7327-3. Opérations d’entretien réalisables soi-même
LC200_OM_OM60M96K_(EK)

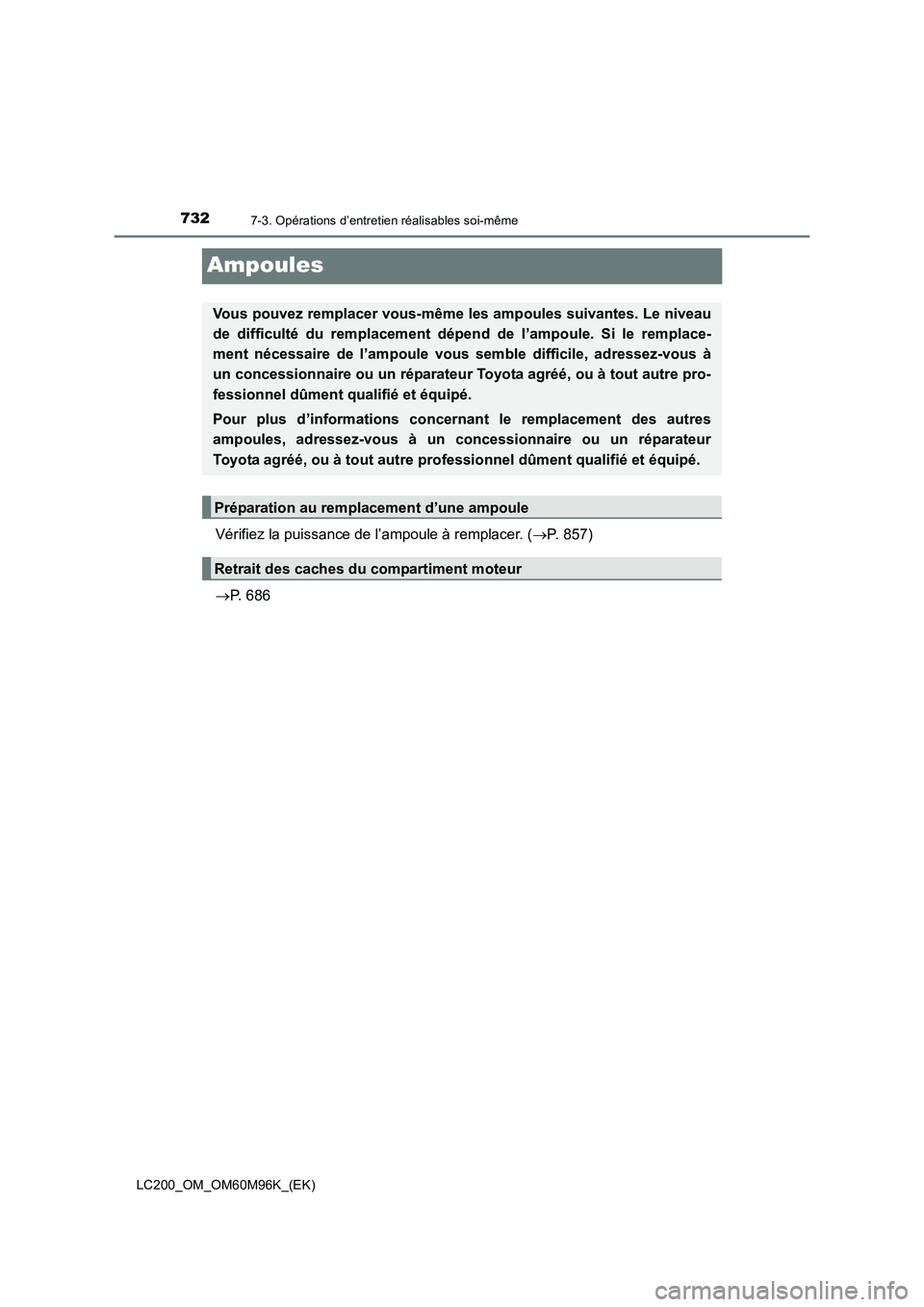

Ampoules
Vérifiez la puissance de l’ampoule à remplacer. (→P. 857)
→ P. 686
Vous pouvez remplacer vous-même les ampoules suivantes. Le niveau
de difficulté du remplacement dépend de l’ampoule. Si le remplace-
ment nécessaire de l’ampoule vous semble difficile, adressez-vous à
un concessionnaire ou un réparateur To yota agréé, ou à tout autre pro-
fessionnel dûment qualifié et équipé.
Pour plus d’informations concer nant le remplacement des autres
ampoules, adressez-vous à un concessionnaire ou un réparateur
Toyota agréé, ou à tout autre professionnel dûment qualifié et équipé.
Préparation au remplacement d’une ampoule
Retrait des caches du compartiment moteur

7337-3. Opérations d’entretien réalisables soi-même
LC200_OM_OM60M96K_(EK)
7
Entretien et soins

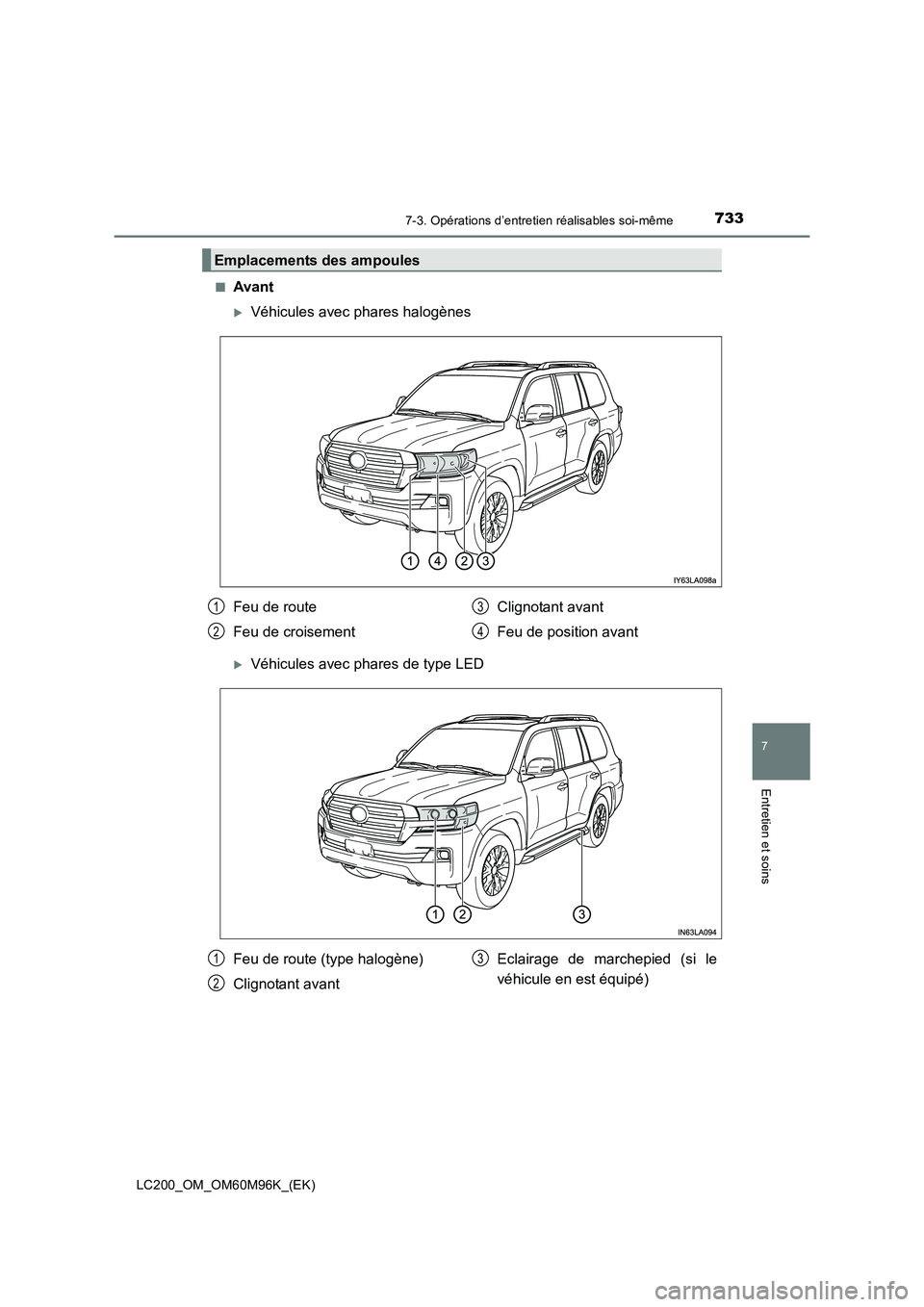

■Avant
XVéhicules avec phares halogènes
XVéhicules avec phares de type LED
Emplacements des ampoules
Feu de route
Feu de croisementClignotant avant
Feu de position avant1
2
3
4
Feu de route (type halogène)
Clignotant avantEclairage de marchepied (si le
véhicule en est équipé)1
2
3

7347-3. Opérations d’entretien réalisables soi-même

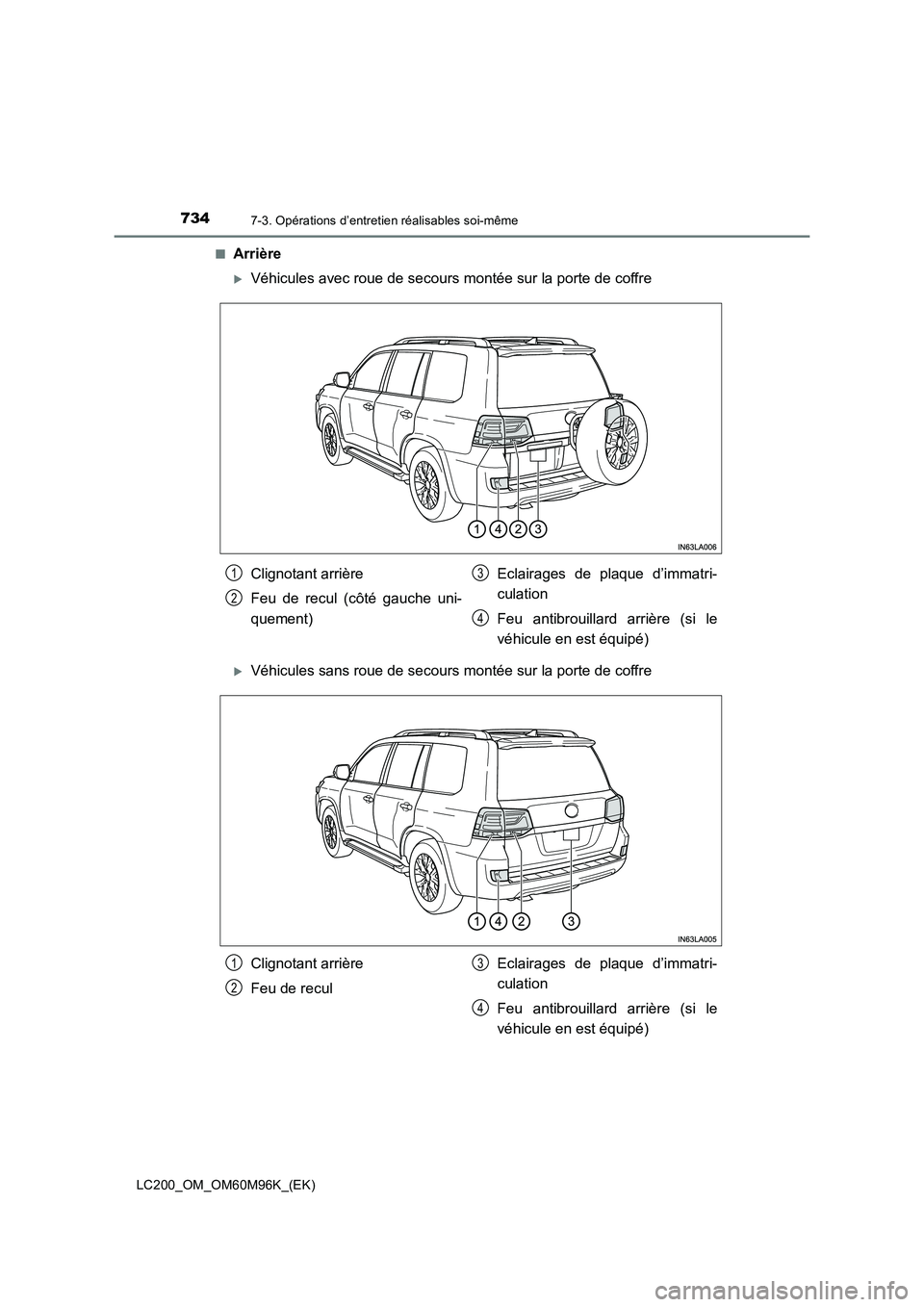

LC200_OM_OM60M96K_(EK)■
Arrière
XVéhicules avec roue de secours montée sur la porte de coffre
XVéhicules sans roue de secours montée sur la porte de coffre
Clignotant arrière
Feu de recul (côté gauche uni-
quement)
Eclairages de plaque d’immatri-
culation
Feu antibrouillard arrière (si le
véhicule en est équipé)1
2
3
4
Clignotant arrière
Feu de recul
Eclairages de plaque d’immatri-
culation
Feu antibrouillard arrière (si le
véhicule en est équipé)1
2
3
4

7357-3. Opérations d’entretien réalisables soi-même
LC200_OM_OM60M96K_(EK)
7
Entretien et soins

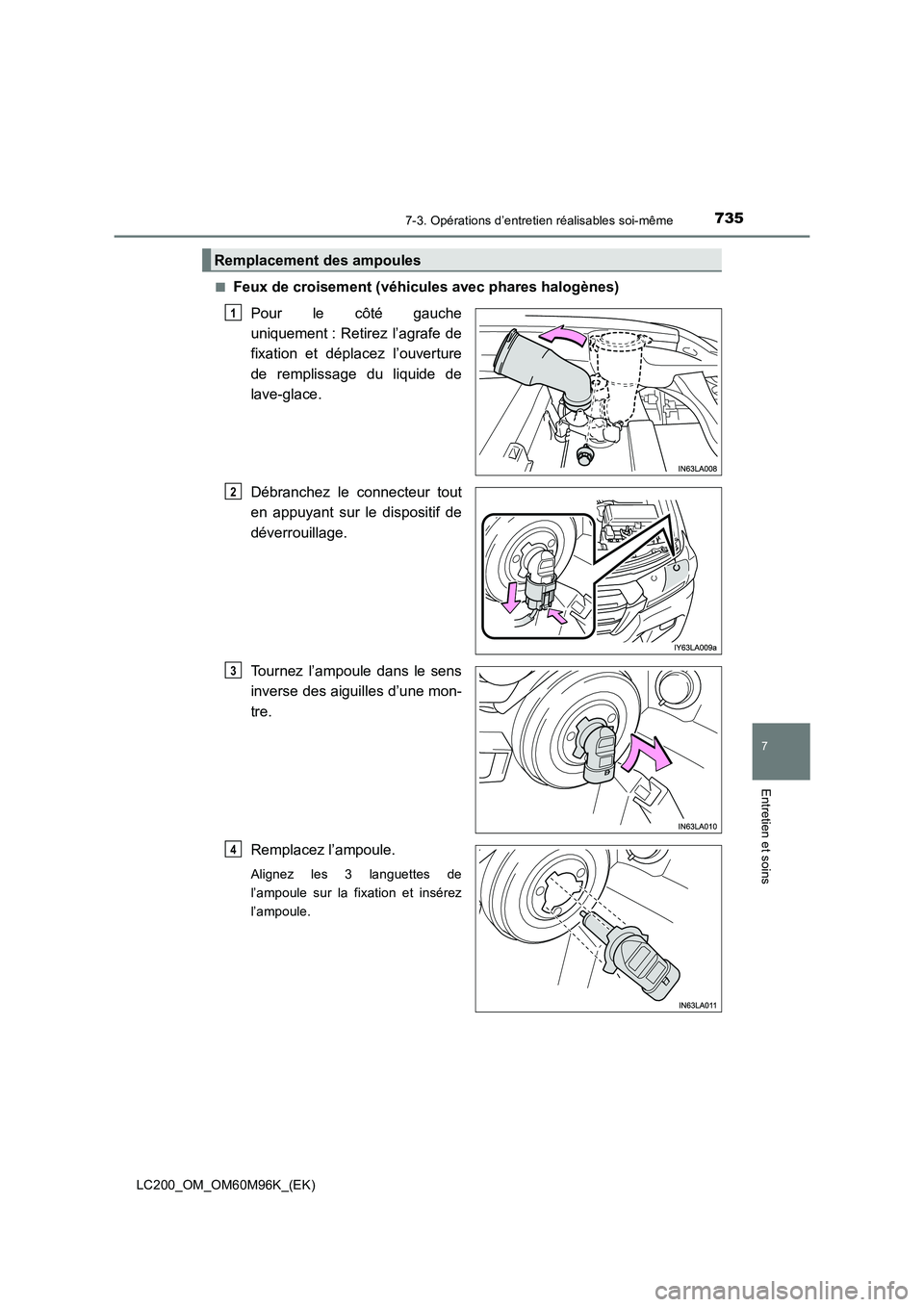

■Feux de croisement (véhicules avec phares halogènes)Pour le côté gauche
uniquement : Retirez l’agrafe de
fixation et déplacez l’ouverture
de remplissage du liquide de
lave-glace.
Débranchez le connecteur tout
en appuyant sur le dispositif de
déverrouillage.
Tournez l’ampoule dans le sens
inverse des aiguilles d’une mon-
tre.
Remplacez l’ampoule.
Alignez les 3 languettes de
l’ampoule sur la fixation et insérez
l’ampoule.
Remplacement des ampoules
1
2
3
4

7367-3. Opérations d’entretien réalisables soi-même
LC200_OM_OM60M96K_(EK)

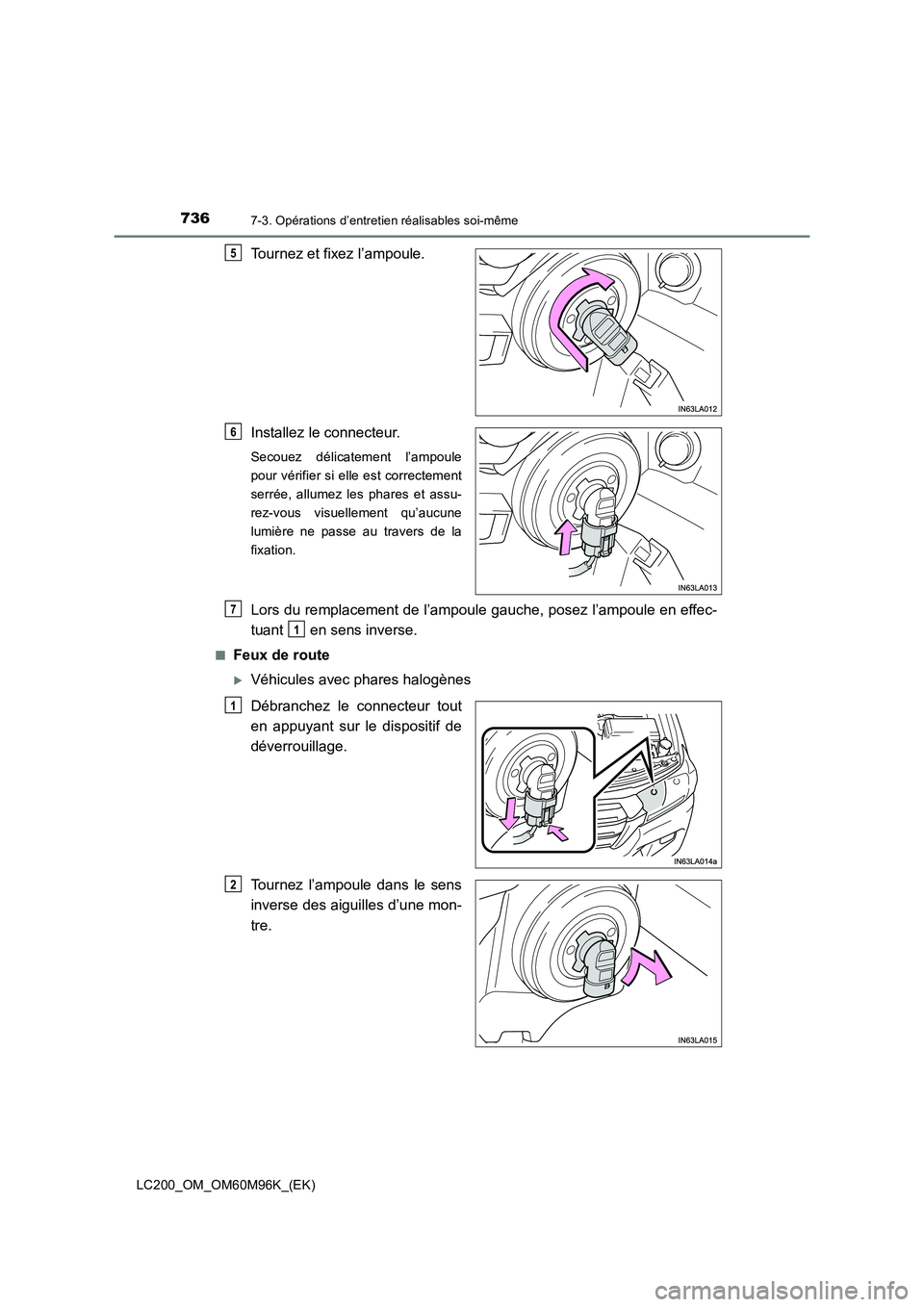

Tournez et fixez l’ampoule.
Installez le connecteur.
Secouez délicatement l’ampoule
pour vérifier si elle est correctement
serrée, allumez les phares et assu-
rez-vous visuellement qu’aucune
lumière ne passe au travers de la
fixation.
Lors du remplacement de l’ampoule gauche, posez l’ampoule en effec-
tuant en sens inverse.
■Feux de route
XVéhicules avec phares halogènes
Débranchez le connecteur tout
en appuyant sur le dispositif de
déverrouillage.
Tournez l’ampoule dans le sens
inverse des aiguilles d’une mon-
tre.
5
6
7
1
1
2
