2016 TOYOTA LAND CRUISER Manuel du propriétaire (in French)

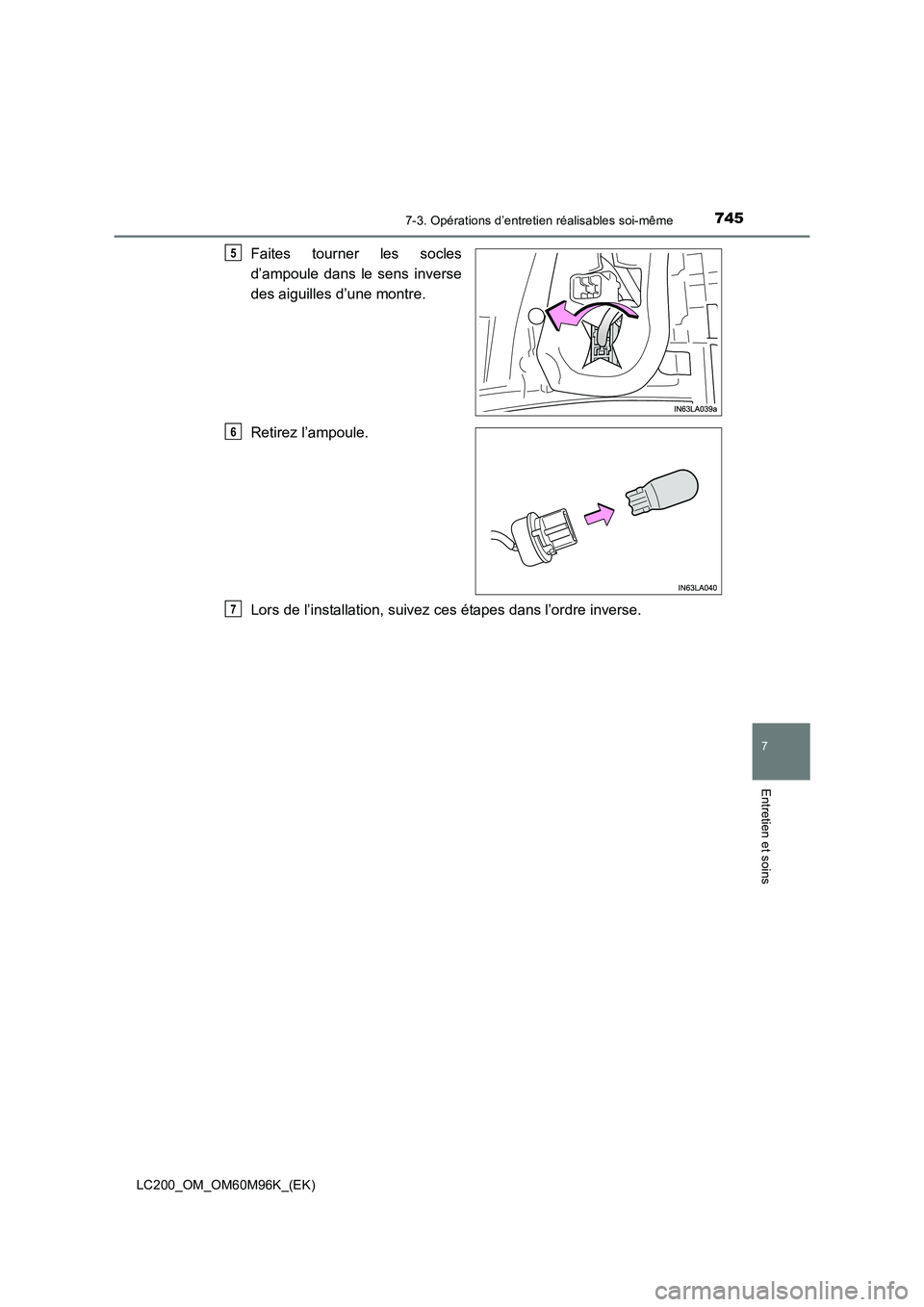

7457-3. Opérations d’entretien réalisables soi-même
LC200_OM_OM60M96K_(EK)
7
Entretien et soins
Faites tourner les socles
d’ampoule dans le sens inverse
des aiguilles d’une montre.
Retirez l’ampoule.
Lors de l’installation, suivez ces étapes dans l’ordre inverse.5
6
7

7467-3. Opérations d’entretien réalisables soi-même
LC200_OM_OM60M96K_(EK)■
Feux antibrouillards arrière (si le véhicule en est équipé)
Pour ménager un espace de tra-
vail suffisant, retirez les vis de
sabot de protection et tenez le
sabot de protection.
Débranchez le connecteur en
appuyant sur le dispositif de
déverrouillage.
Faites tourner le socle
d’ampoule dans le sens inverse
des aiguilles d’une montre.
Retirez l’ampoule.
Lors de l’installation, suivez ces étapes dans l’ordre inverse.
1
2
3
4
5

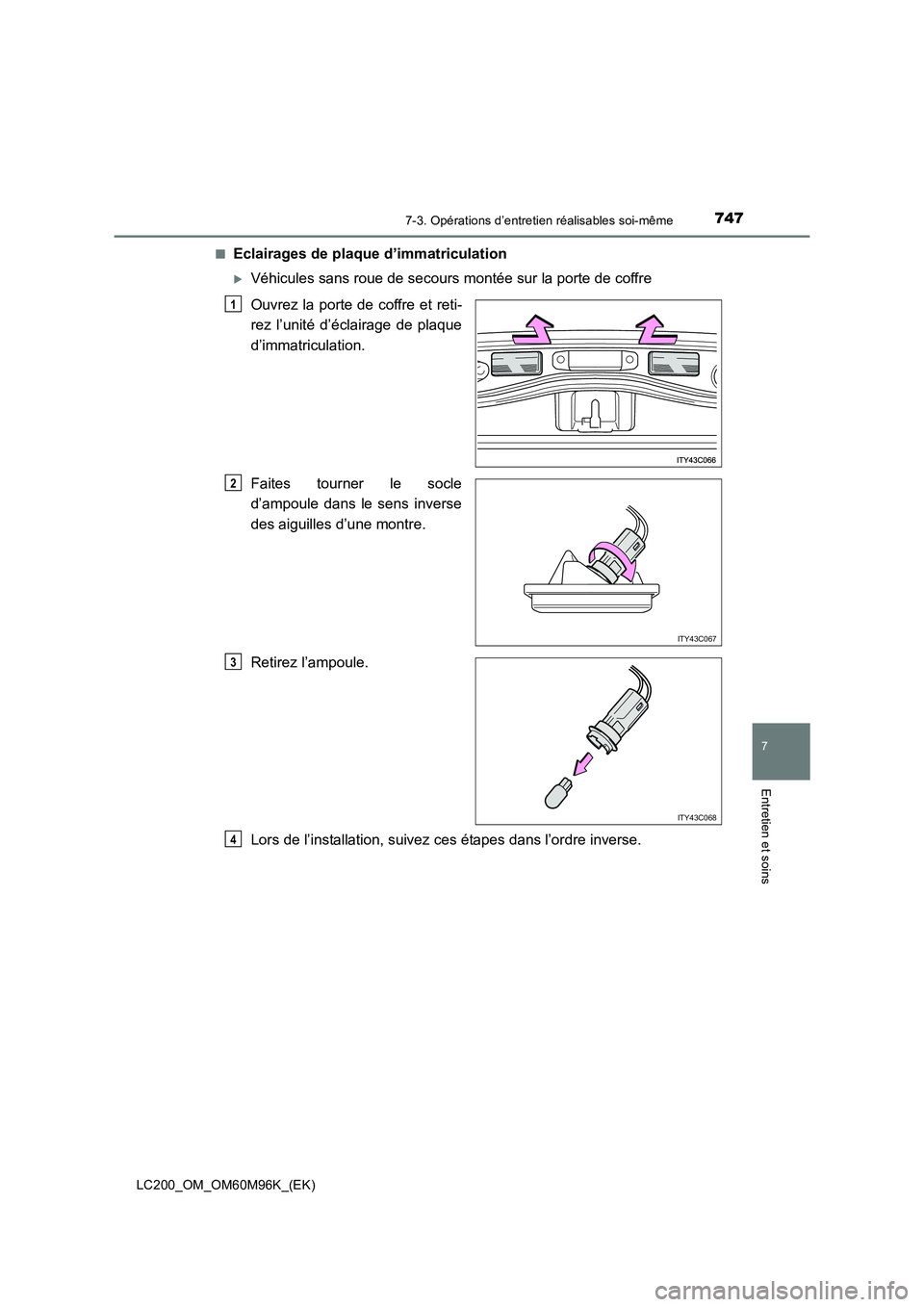

7477-3. Opérations d’entretien réalisables soi-même
LC200_OM_OM60M96K_(EK)
7
Entretien et soins
■Eclairages de plaque d’immatriculation
XVéhicules sans roue de secours montée sur la porte de coffre
Ouvrez la porte de coffre et reti-
rez l’unité d’éclairage de plaque
d’immatriculation.
Faites tourner le socle
d’ampoule dans le sens inverse
des aiguilles d’une montre.
Retirez l’ampoule.
Lors de l’installation, suivez ces étapes dans l’ordre inverse.
1
ITY43C067
2
ITY43C068
3
4

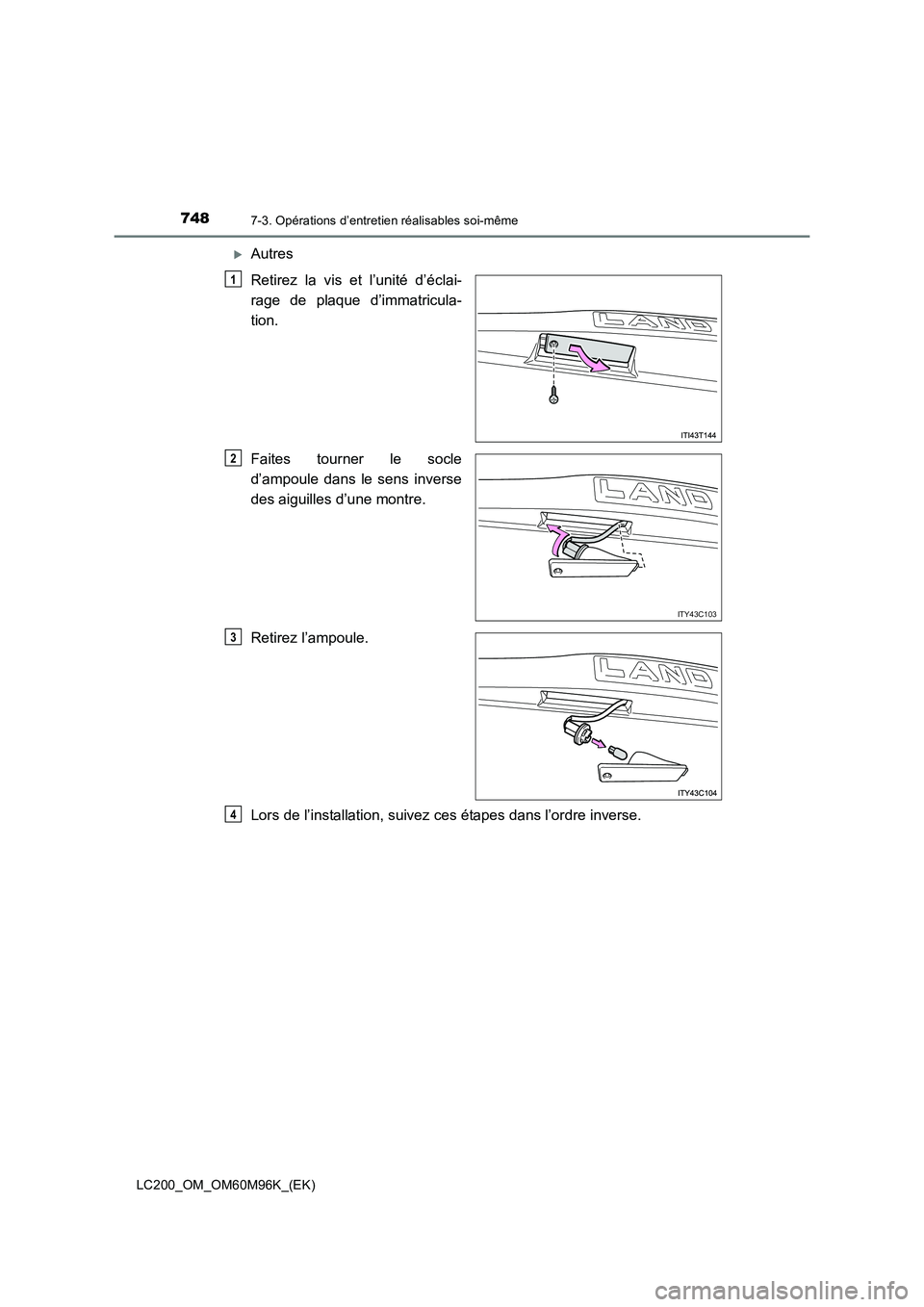

7487-3. Opérations d’entretien réalisables soi-même
LC200_OM_OM60M96K_(EK)
XAutres
Retirez la vis et l’unité d’éclai-
rage de plaque d’immatricula-
tion.
Faites tourner le socle
d’ampoule dans le sens inverse
des aiguilles d’une montre.
Retirez l’ampoule.
Lors de l’installation, suivez ces étapes dans l’ordre inverse.
1
ITY43C103
2
3
4

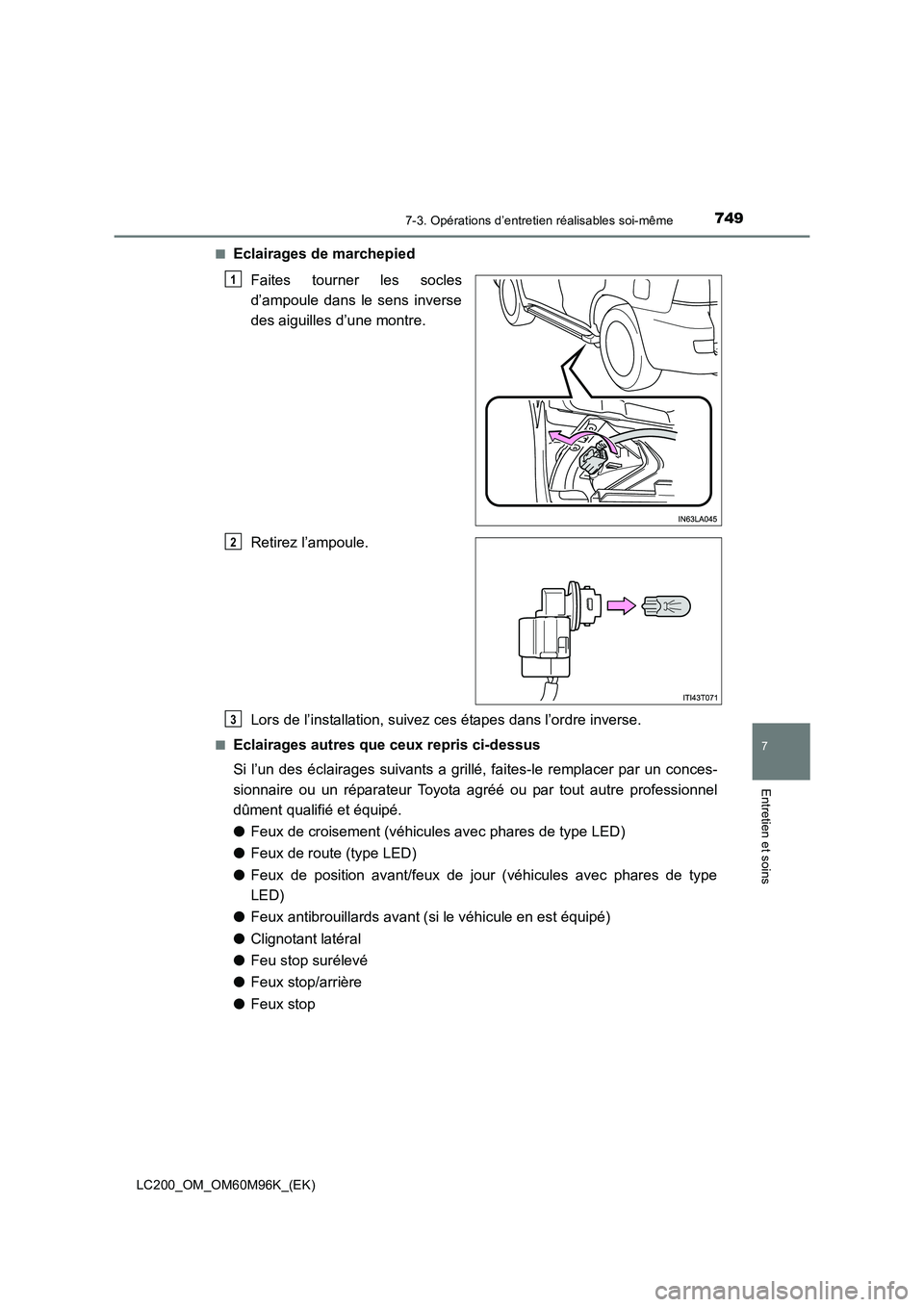

7497-3. Opérations d’entretien réalisables soi-même
LC200_OM_OM60M96K_(EK)
7
Entretien et soins
■Eclairages de marchepiedFaites tourner les socles
d’ampoule dans le sens inverse
des aiguilles d’une montre.
Retirez l’ampoule.
Lors de l’installation, suivez ces étapes dans l’ordre inverse.
■Eclairages autres que ceux repris ci-dessus
Si l’un des éclairages suivants a grillé, faites-le remplacer par un conces-
sionnaire ou un réparateur Toyota agréé ou par tout autre professionnel
dûment qualifié et équipé.
●Feux de croisement (véhicules avec phares de type LED)
● Feux de route (type LED)
● Feux de position avant/feux de jour (véhicules avec phares de type
LED)
● Feux antibrouillards avant (si le véhicule en est équipé)
● Clignotant latéral
● Feu stop surélevé
● Feux stop/arrière
● Feux stop
1
2
3

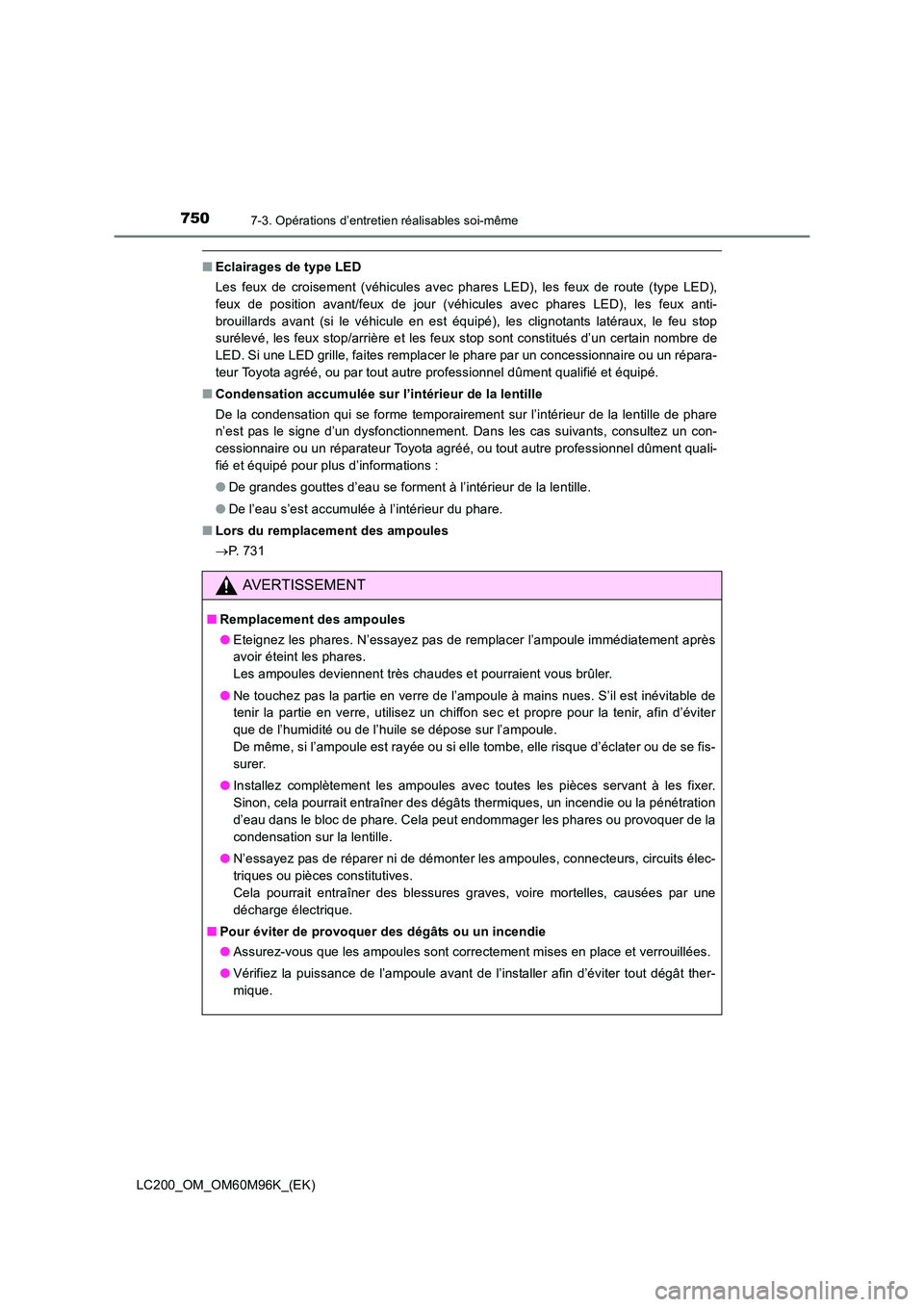

7507-3. Opérations d’entretien réalisables soi-même
LC200_OM_OM60M96K_(EK)
■Eclairages de type LED
Les feux de croisement (véhicules avec phares LED), les feux de route (type LED),
feux de position avant/feux de jour (véhicules avec phares LED), les feux anti-
brouillards avant (si le véhicule en est équipé), les clignotants latéraux, le feu stop
surélevé, les feux stop/arrière et les feux stop sont constitués d’un certain nombre de
LED. Si une LED grille, faites remplacer le phare par un concessionnaire ou un répara-
teur Toyota agréé, ou par tout autre professionnel dûment qualifié et équipé.
■ Condensation accumulée sur l’intérieur de la lentille
De la condensation qui se forme temporairement sur l’intérieur de la lentille de phare
n’est pas le signe d’un dysfonctionnement. Dans les cas suivants, consultez un con-
cessionnaire ou un réparateur Toyota agréé, ou tout autre professionnel dûment quali-
fié et équipé pour plus d’informations :
●De grandes gouttes d’eau se forment à l’intérieur de la lentille.
● De l’eau s’est accumulée à l’intérieur du phare.
■ Lors du remplacement des ampoules
→P. 7 3 1
AVERTISSEMENT
■ Remplacement des ampoules
●Eteignez les phares. N’essayez pas de remplacer l’ampoule immédiatement après
avoir éteint les phares.
Les ampoules deviennent très chaudes et pourraient vous brûler.
● Ne touchez pas la partie en verre de l’ampoule à mains nues. S’il est inévitable de
tenir la partie en verre, utilisez un chiffon sec et propre pour la tenir, afin d’éviter
que de l’humidité ou de l’huile se dépose sur l’ampoule.
De même, si l’ampoule est rayée ou si elle tombe, elle risque d’éclater ou de se fis-
surer.
● Installez complètement les ampoules avec toutes les pièces servant à les fixer.
Sinon, cela pourrait entraîner des dégâts thermiques, un incendie ou la pénétration
d’eau dans le bloc de phare. Cela peut endommager les phares ou provoquer de la
condensation sur la lentille.
● N’essayez pas de réparer ni de démonter les ampoules, connecteurs, circuits élec-
triques ou pièces constitutives.
Cela pourrait entraîner des blessures graves, voire mortelles, causées par une
décharge électrique.
■ Pour éviter de provoquer des dégâts ou un incendie
●Assurez-vous que les ampoules sont correctement mises en place et verrouillées.
● Vérifiez la puissance de l’ampoule avant de l’installer afin d’éviter tout dégât ther-
mique.

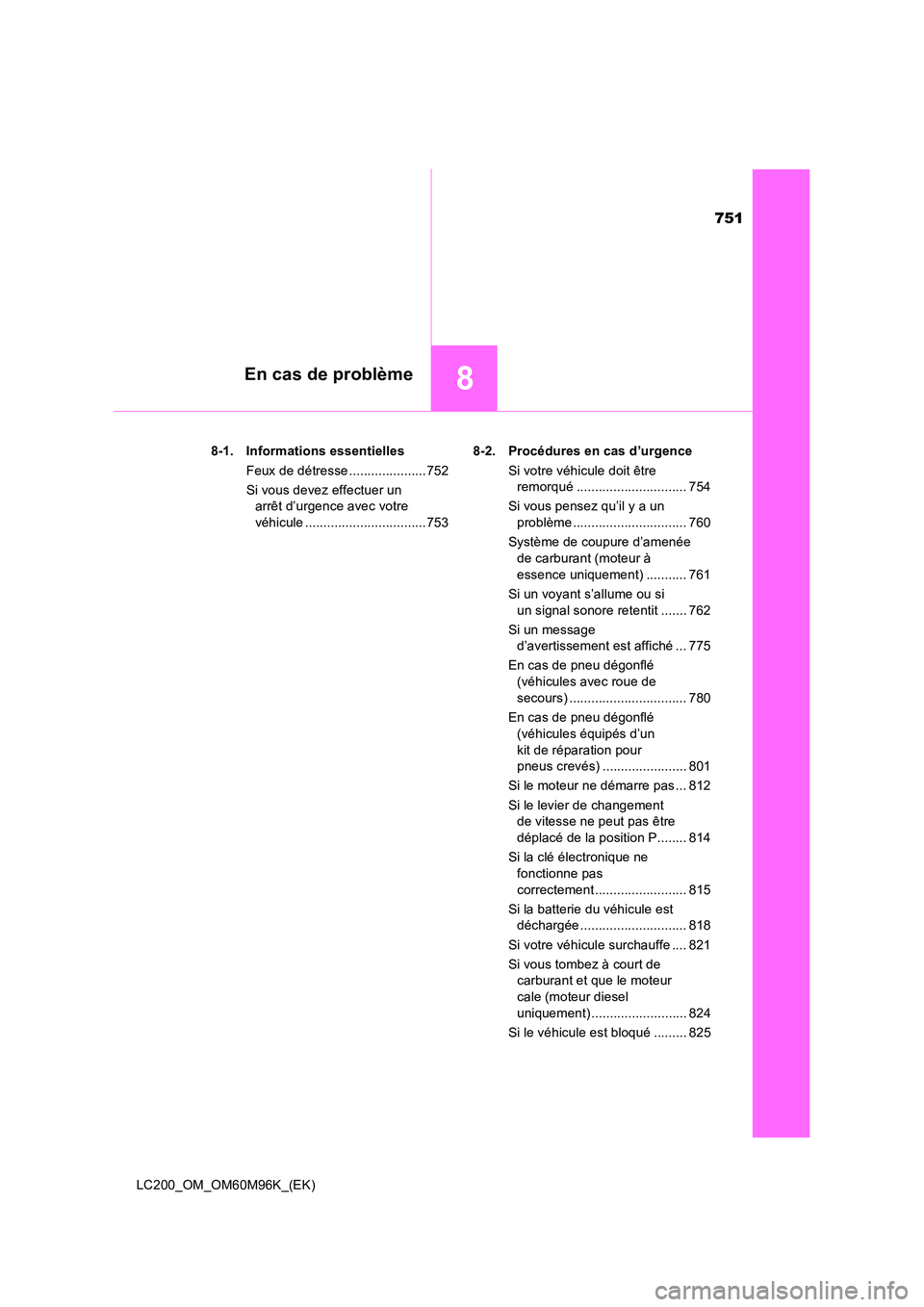

751
8En cas de problème
LC200_OM_OM60M96K_(EK)8-1. Informations essentielles
Feux de détresse .....................752
Si vous devez effectuer un arrêt d’urgence avec votre
véhicule .................................753 8-2. Procédures en cas d’urgence
Si votre véhicule doit être remorqué .............................. 754
Si vous pensez qu’il y a un problème ............................... 760
Système de coupure d’amenée de carburant (moteur à
essence uniquement) ........... 761
Si un voyant s’allume ou si un signal sonore retentit ....... 762
Si un message d’avertissement est affiché ... 775
En cas de pneu dégonflé (véhicules avec roue de
secours) ................................ 780
En cas de pneu dégonflé (véhicules équipés d’un
kit de réparation pour
pneus crevés) ....................... 801
Si le moteur ne démarre pas ... 812
Si le levier de changement de vitesse ne peut pas être
déplacé de la position P........ 814
Si la clé électronique ne fonctionne pas
correctement ......................... 815
Si la batterie du véhicule est déchargée ............................. 818
Si votre véhicule surchauffe .... 821
Si vous tombez à court de carburant et que le moteur
cale (moteur diesel
uniquement) .......................... 824
Si le véhicule est bloqué ......... 825

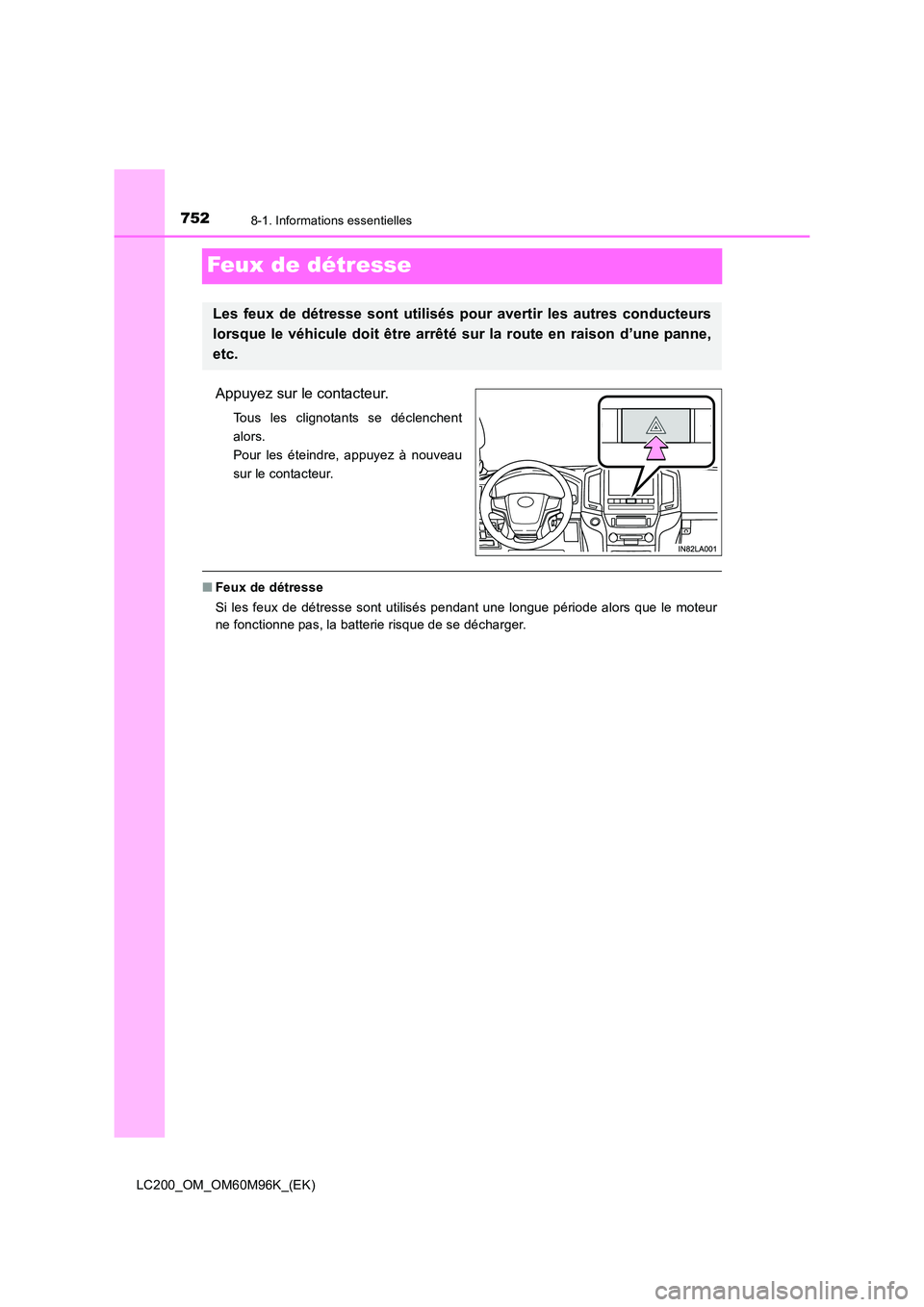

7528-1. Informations essentielles
LC200_OM_OM60M96K_(EK)
Feux de détresse
Appuyez sur le contacteur.
Tous les clignotants se déclenchent
alors.
Pour les éteindre, appuyez à nouveau
sur le contacteur.
■Feux de détresse
Si les feux de détresse sont utilisés pendant une longue période alors que le moteur
ne fonctionne pas, la batterie risque de se décharger.
Les feux de détresse sont utilisés pour avertir les autres conducteurs
lorsque le véhicule doit être arrêté sur la route en raison d’une panne,
etc.
