6817-3. Opérations d’entretien réalisables soi-même
LC200_OM_OM60M96K_(EK)
7
Entretien et soins

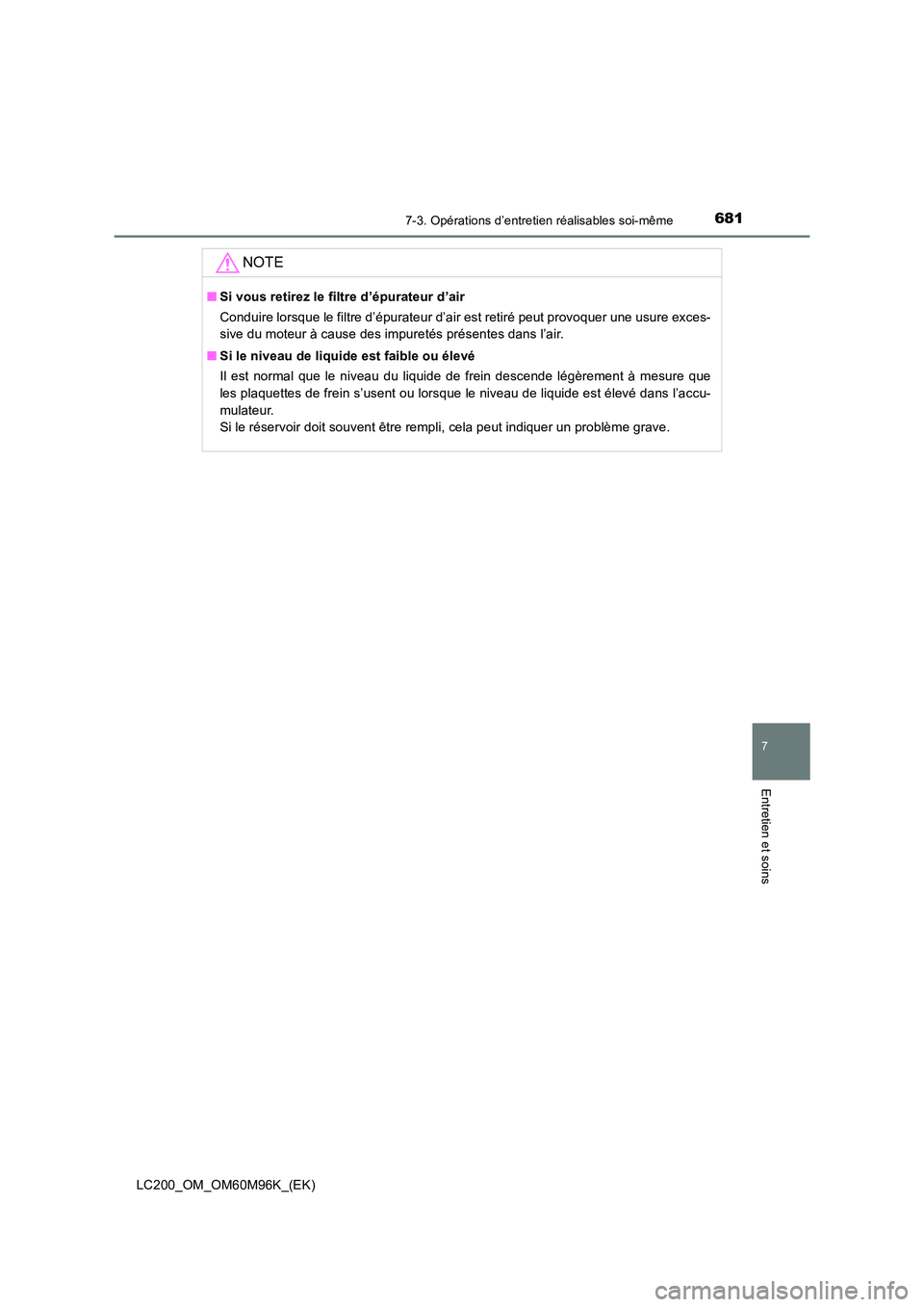

NOTE
■Si vous retirez le filtre d’épurateur d’air
Conduire lorsque le filtre d’épurateur d’air est retiré peut provoquer une usure exces-
sive du moteur à cause des impuretés présentes dans l’air.
■ Si le niveau de liquide est faible ou élevé
Il est normal que le niveau du liquide de frein descende légèrement à mesure que
les plaquettes de frein s’usent ou lorsque le niveau de liquide est élevé dans l’accu-
mulateur.
Si le réservoir doit souvent être rempli, cela peut indiquer un problème grave.

6827-3. Opérations d’entretien réalisables soi-même
LC200_OM_OM60M96K_(EK)

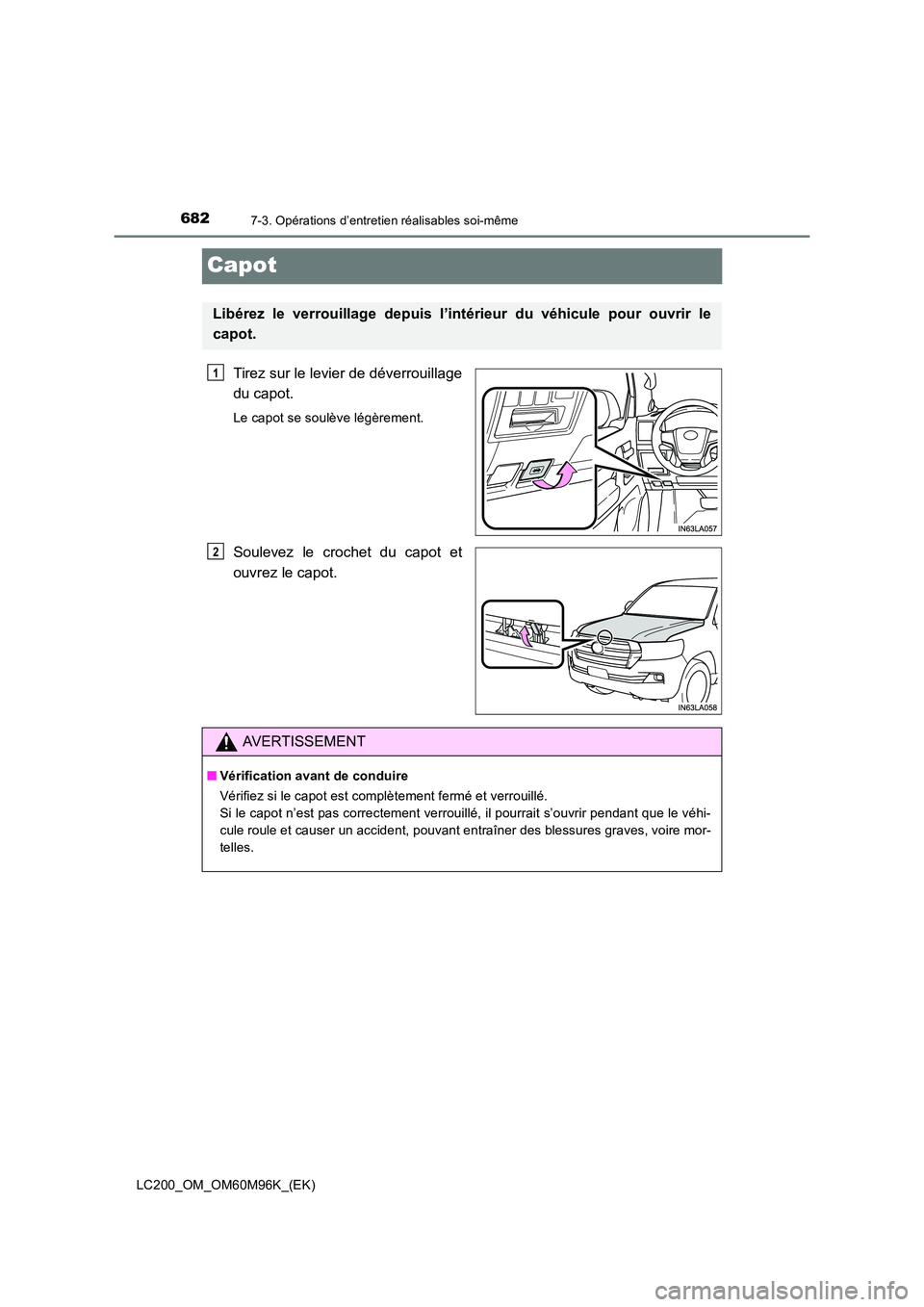

Capot
Tirez sur le levier de déverrouillage
du capot.
Le capot se soulève légèrement.
Soulevez le crochet du capot et
ouvrez le capot.
Libérez le verrouillage depuis l’intérieur du véhicule pour ouvrir le
capot.
1
2
AVERTISSEMENT
■Vérification avant de conduire
Vérifiez si le capot est complètement fermé et verrouillé.
Si le capot n’est pas correctement verrouillé, il pourrait s’ouvrir pendant que le véhi-
cule roule et causer un accident, pouvant entraîner des blessures graves, voire mor-
telles.

6837-3. Opérations d’entretien réalisables soi-même
LC200_OM_OM60M96K_(EK)
7
Entretien et soins

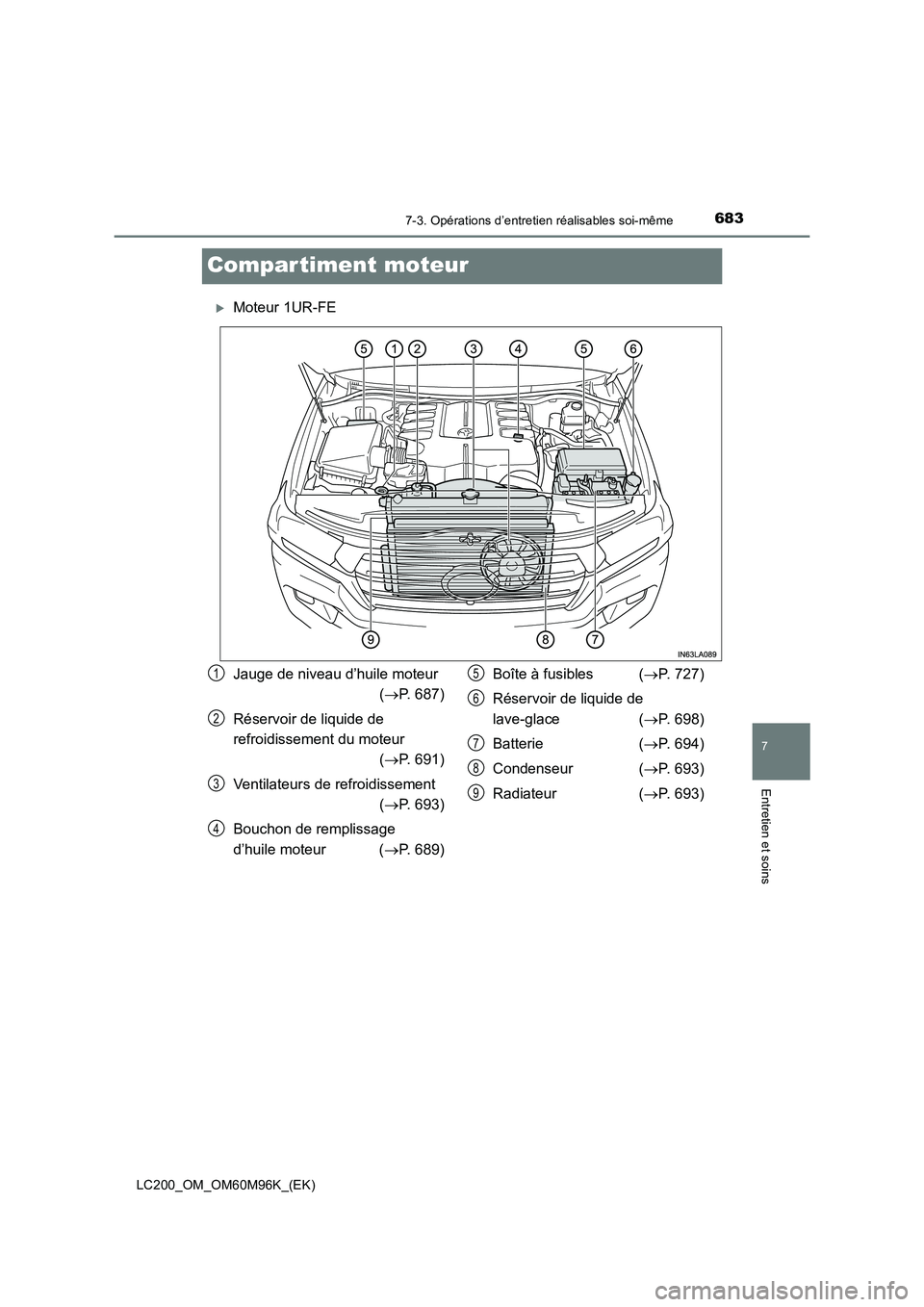

Compar timent moteur
XMoteur 1UR-FE
Jauge de niveau d’huile moteur (→ P. 687)
Réservoir de liquide de
refroidissement du moteur (→ P. 691)
Ventilateurs de refroidissement (→ P. 693)
Bouchon de remplissage
d’huile moteur ( →P. 689) Boîte à fusibles (
→P. 727)
Réservoir de liquide de
lave-glace ( →P. 698)
Batterie ( →P. 694)
Condenseur ( →P. 693)
Radiateur ( →P. 693)1
2
3
4
5
6
7
8
9

6847-3. Opérations d’entretien réalisables soi-même
LC200_OM_OM60M96K_(EK)

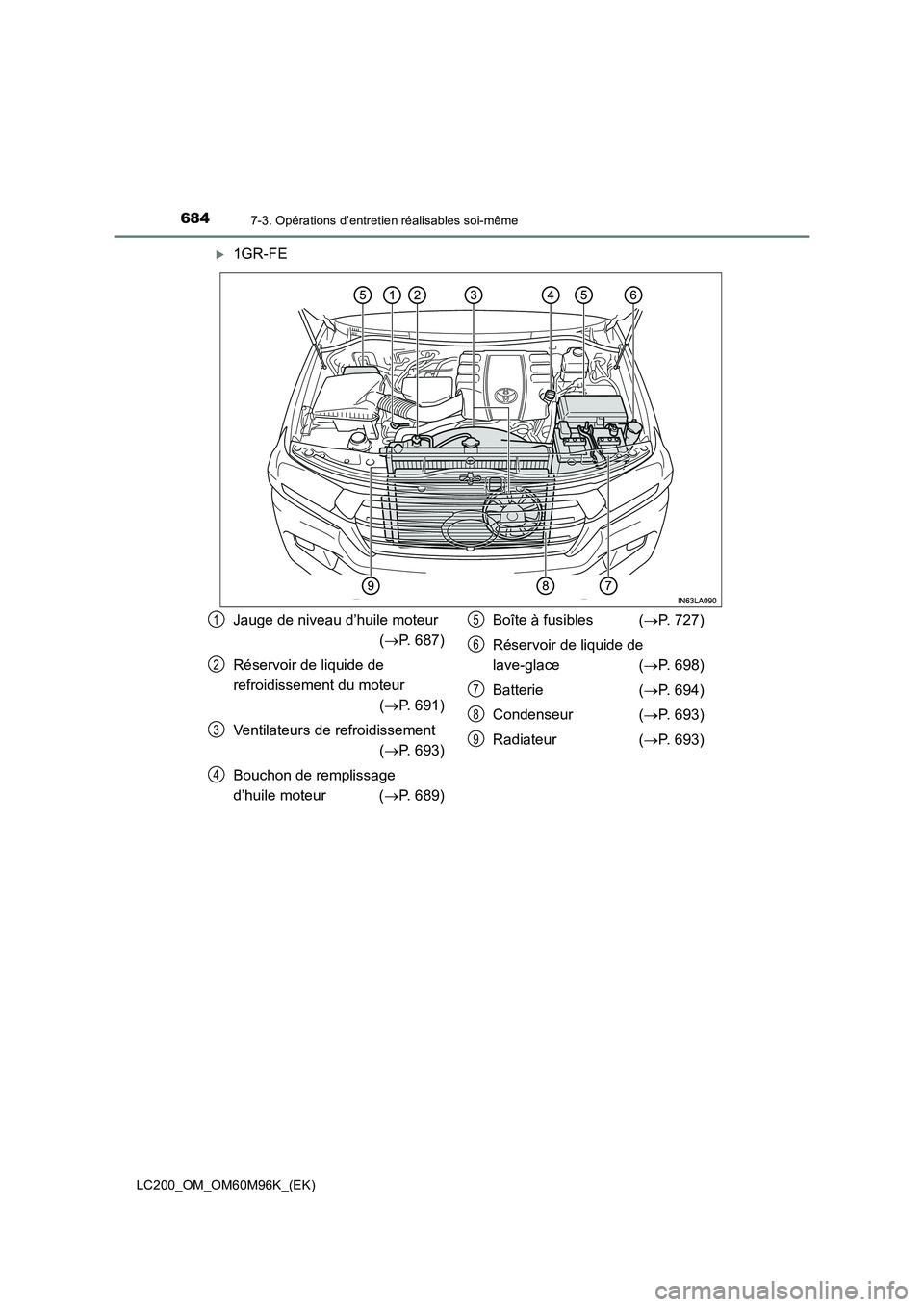

X1GR-FE
Jauge de niveau d’huile moteur (→ P. 687)
Réservoir de liquide de
refroidissement du moteur (→ P. 691)
Ventilateurs de refroidissement (→ P. 693)
Bouchon de remplissage
d’huile moteur ( →P. 689) Boîte à fusibles (
→P. 727)
Réservoir de liquide de
lave-glace ( →P. 698)
Batterie ( →P. 694)
Condenseur ( →P. 693)
Radiateur ( →P. 693)1
2
3
4
5
6
7
8
9

6857-3. Opérations d’entretien réalisables soi-même
LC200_OM_OM60M96K_(EK)
7
Entretien et soins

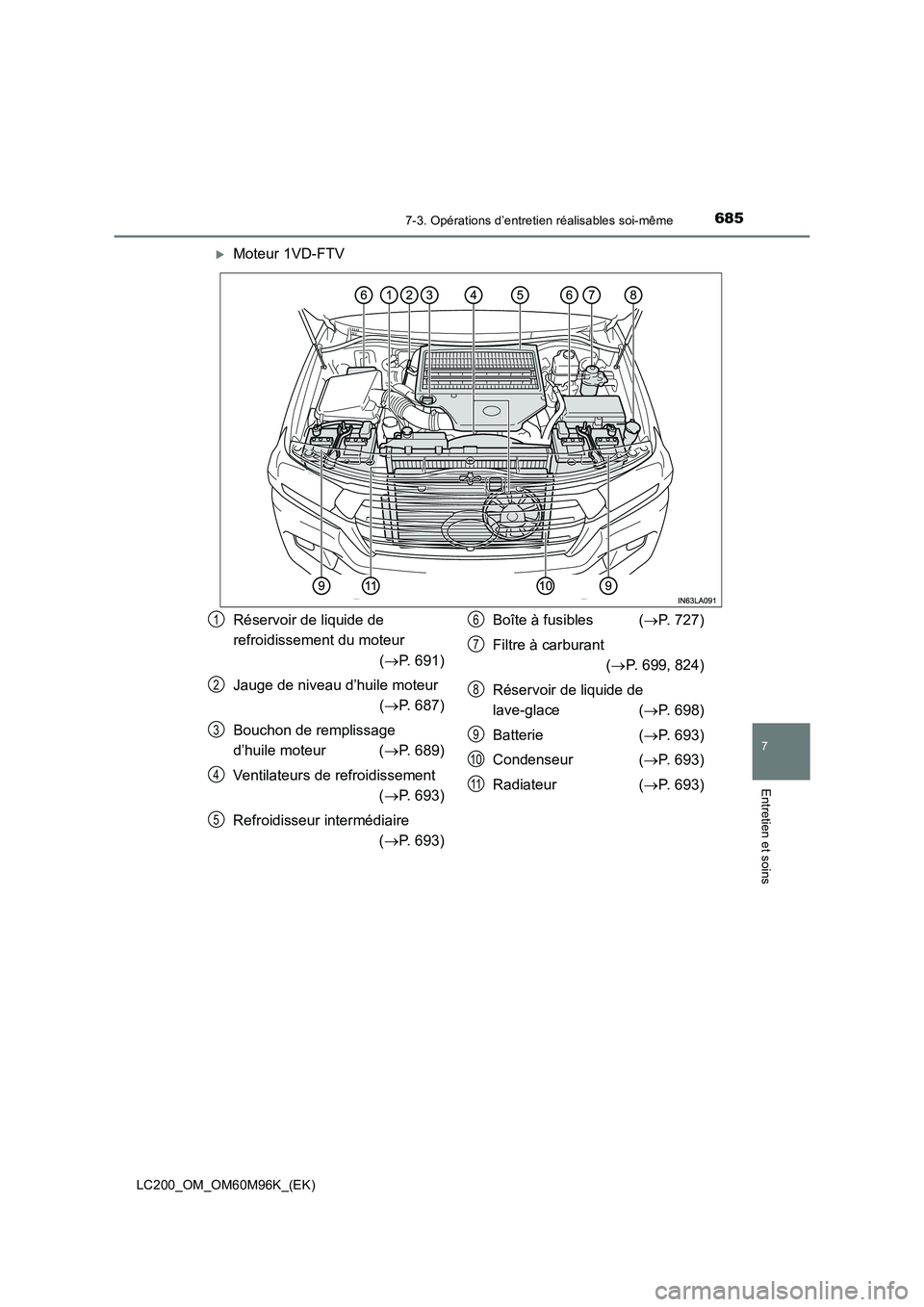

XMoteur 1VD-FTV
Réservoir de liquide de
refroidissement du moteur (→ P. 691)
Jauge de niveau d’huile moteur (→ P. 687)
Bouchon de remplissage
d’huile moteur ( →P. 689)
Ventilateurs de refroidissement (→ P. 693)
Refroidisseur intermédiaire (→ P. 693) Boîte à fusibles (
→P. 727)
Filtre à carburant (→ P. 699, 824)
Réservoir de liquide de
lave-glace ( →P. 698)
Batterie ( →P. 693)
Condenseur ( →P. 693)
Radiateur ( →P. 693)1
2
3
4
5
6
7
8
9
10
11

6867-3. Opérations d’entretien réalisables soi-même
LC200_OM_OM60M96K_(EK)■

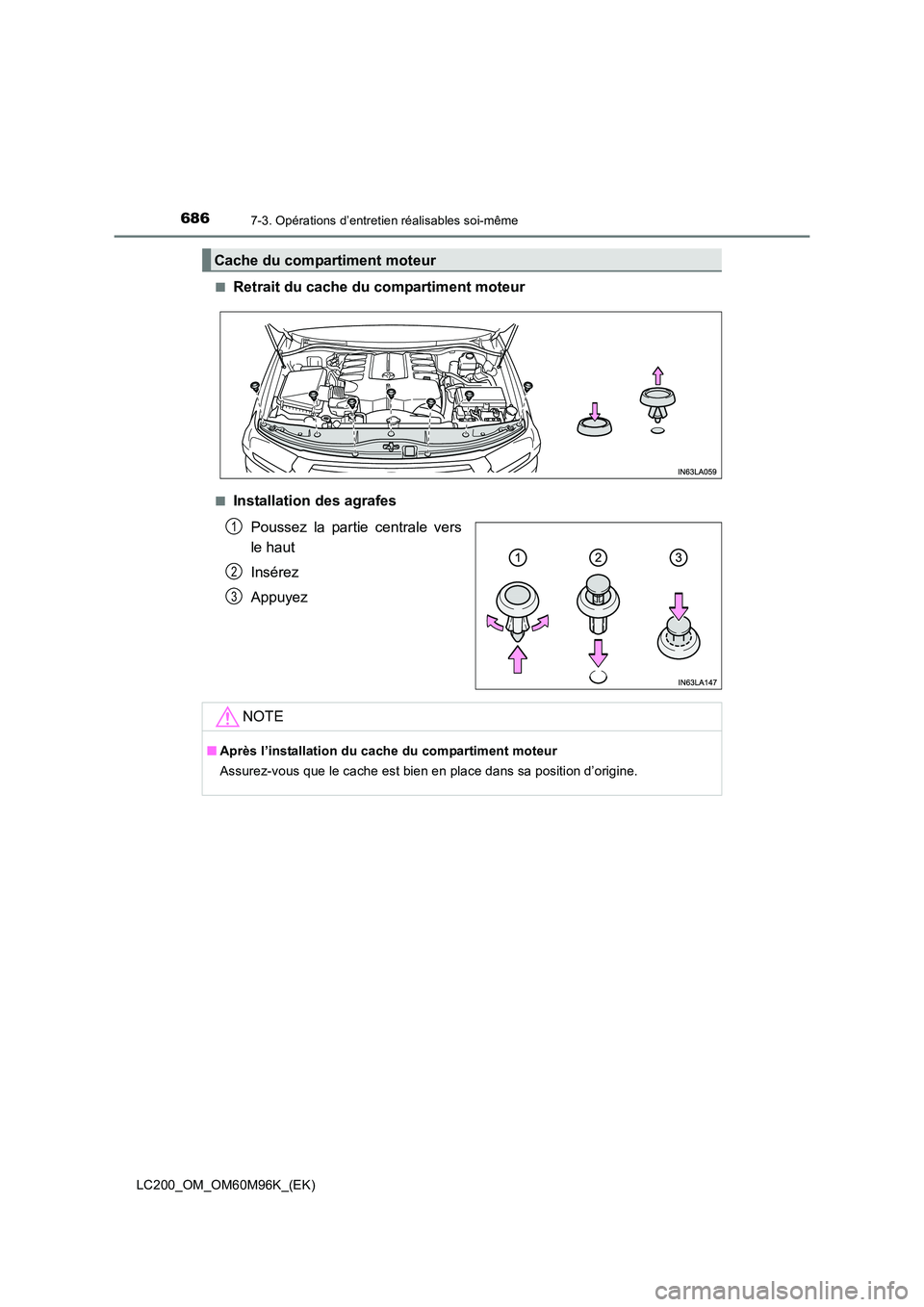

Retrait du cache du compartiment moteur
■Installation des agrafes
Poussez la partie centrale vers
le haut
Insérez
Appuyez
Cache du compartiment moteur
1
2
3
NOTE
■Après l’installation du cache du compartiment moteur
Assurez-vous que le cache est bien en place dans sa position d’origine.

6877-3. Opérations d’entretien réalisables soi-même
LC200_OM_OM60M96K_(EK)
7
Entretien et soins

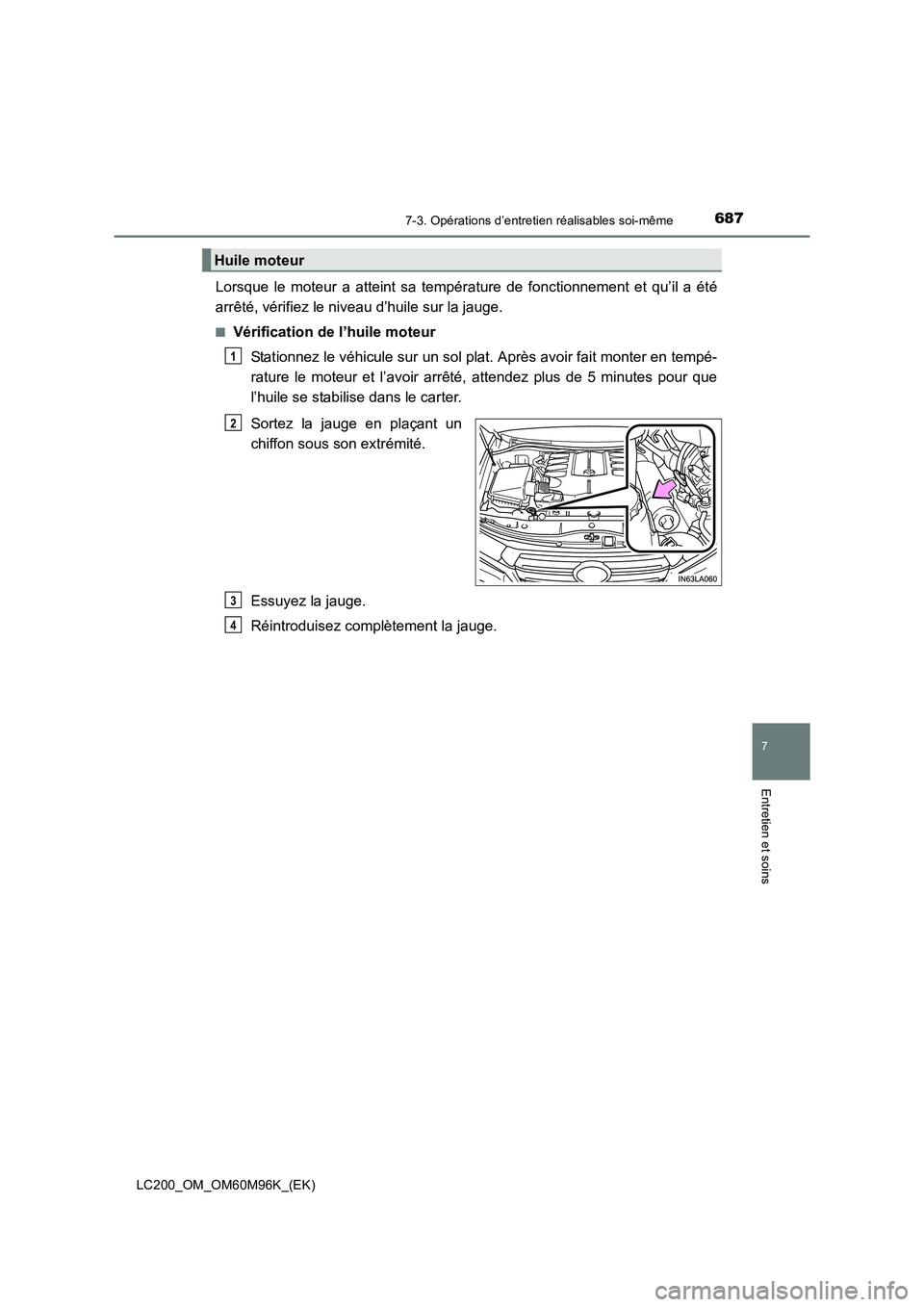

Lorsque le moteur a atteint sa température de fonctionnement et qu’il a été
arrêté, vérifiez le niveau d’huile sur la jauge.
■Vérification de l’huile moteur
Stationnez le véhicule sur un sol plat. Après avoir fait monter en tempé-
rature le moteur et l’avoir arrêté, attendez plus de 5 minutes pour que
l’huile se stabilise dans le carter.
Sortez la jauge en plaçant un
chiffon sous son extrémité.
Essuyez la jauge.
Réintroduisez complètement la jauge.
Huile moteur
1
2
3
4

6887-3. Opérations d’entretien réalisables soi-même
LC200_OM_OM60M96K_(EK)

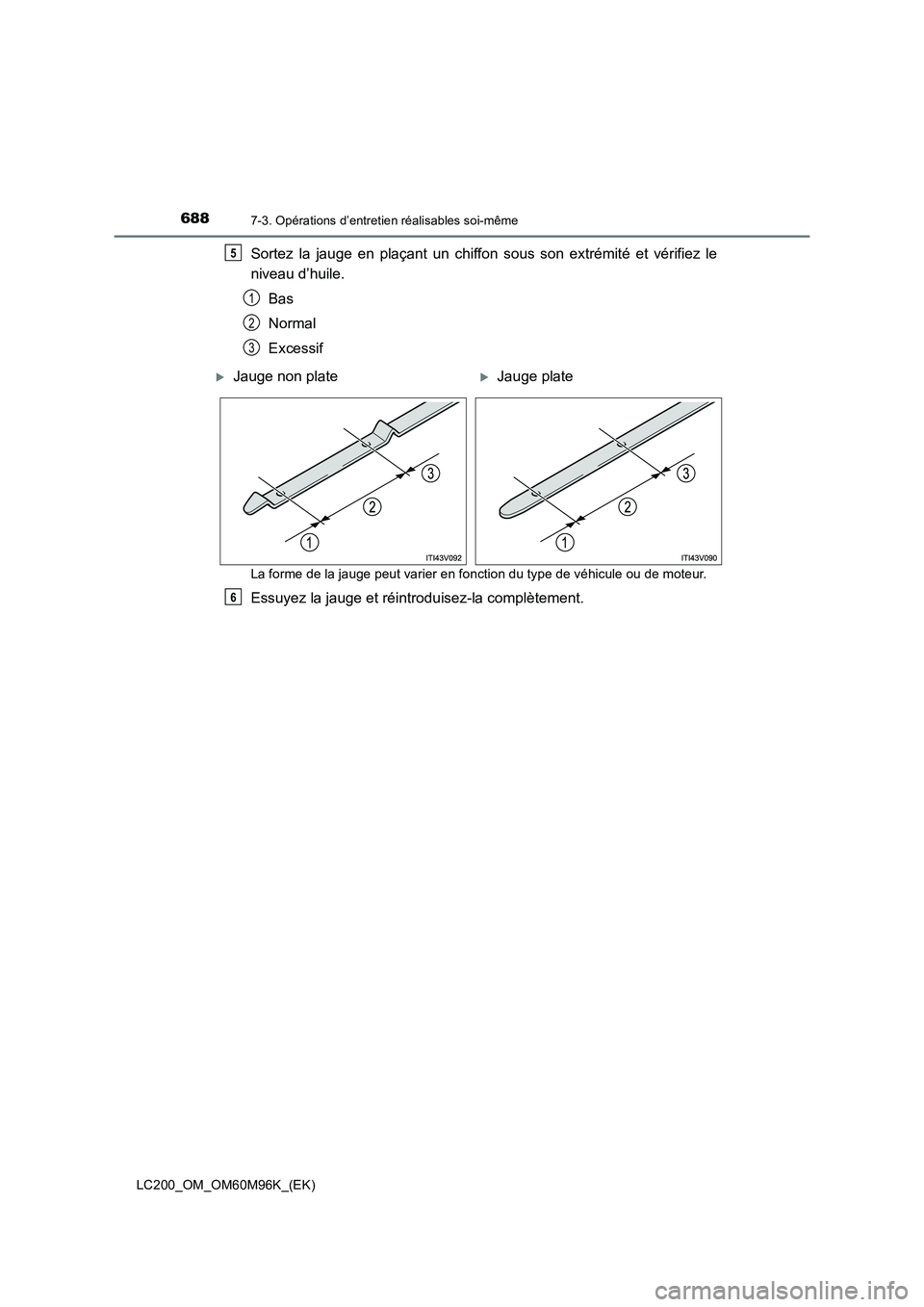

Sortez la jauge en plaçant un chiffon sous son extrémité et vérifiez le
niveau d’huile.Bas
Normal
Excessif
La forme de la jauge peut varier en fonction du type de véhicule ou de moteur.
Essuyez la jauge et réintroduisez-la complètement.
5
1
2
3
XJauge non plateXJauge plate
6
