2016 TOYOTA LAND CRUISER Manuel du propriétaire (in French)

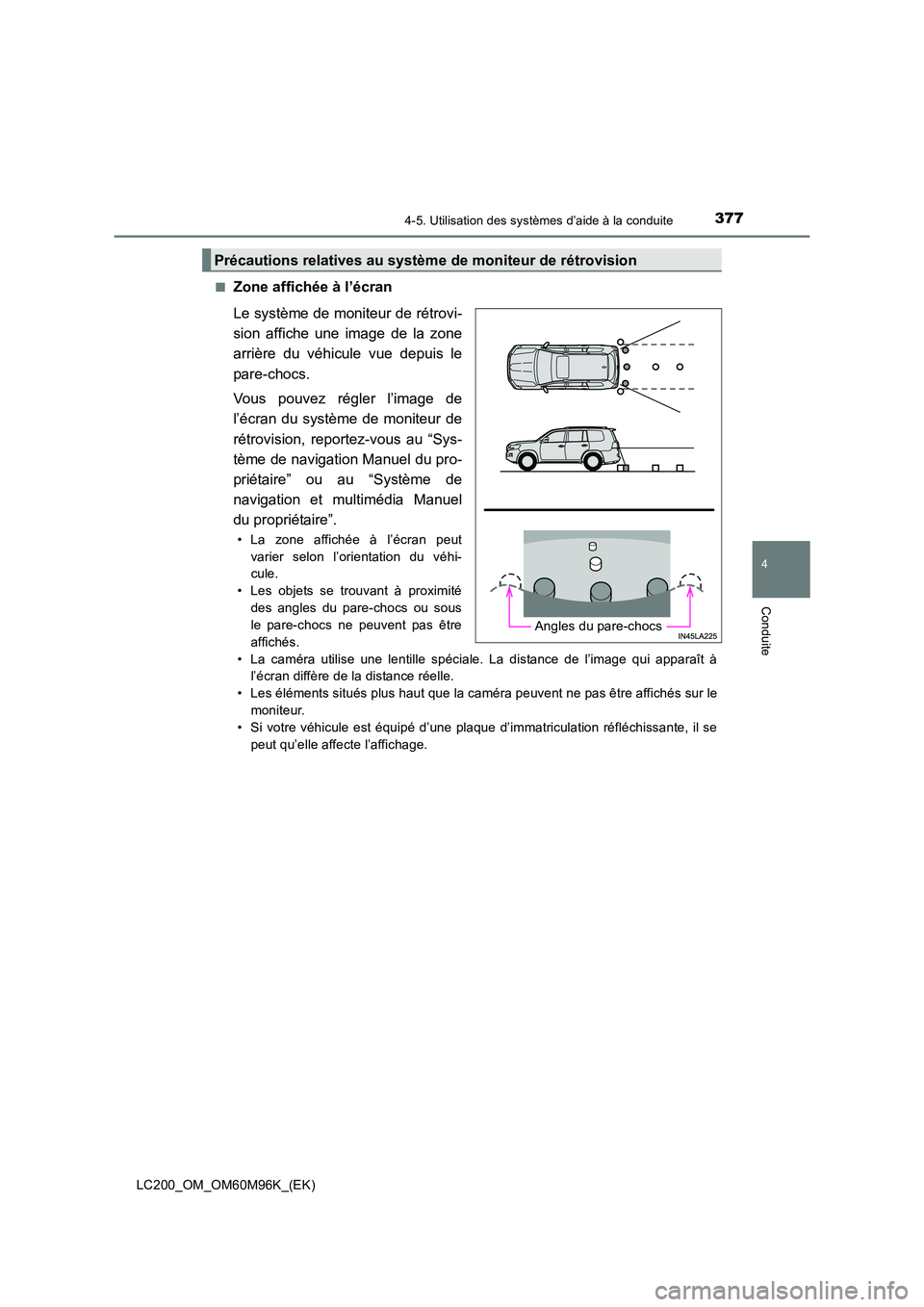

3774-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
LC200_OM_OM60M96K_(EK)■
Zone affichée à l’écran
Le système de moniteur de rétrovi-
sion affiche une image de la zone
arrière du véhicule vue depuis le
pare-chocs.
Vous pouvez régler l’image de
l’écran du système de moniteur de
rétrovision, reportez-vous au “Sys-
tème de navigation Manuel du pro-
priétaire” ou au “Système de
navigation et multimédia Manuel
du propriétaire”.
• La zone affichée à l’écran peut
varier selon l’orientation du véhi-
cule.
• Les objets se trouvant à proximité des angles du pare-chocs ou sous
le pare-chocs ne peuvent pas être
affichés.
• La caméra utilise une lentille spéciale. La distance de l’image qui apparaît à l’écran diffère de la distance réelle.
• Les éléments situés plus haut que la caméra peuvent ne pas être affichés sur le moniteur.
• Si votre véhicule est équipé d’une plaque d’immatriculation réfléchissante, il se
peut qu’elle affecte l’affichage.
Précautions relatives au système de moniteur de rétrovision
Angles du pare-chocs

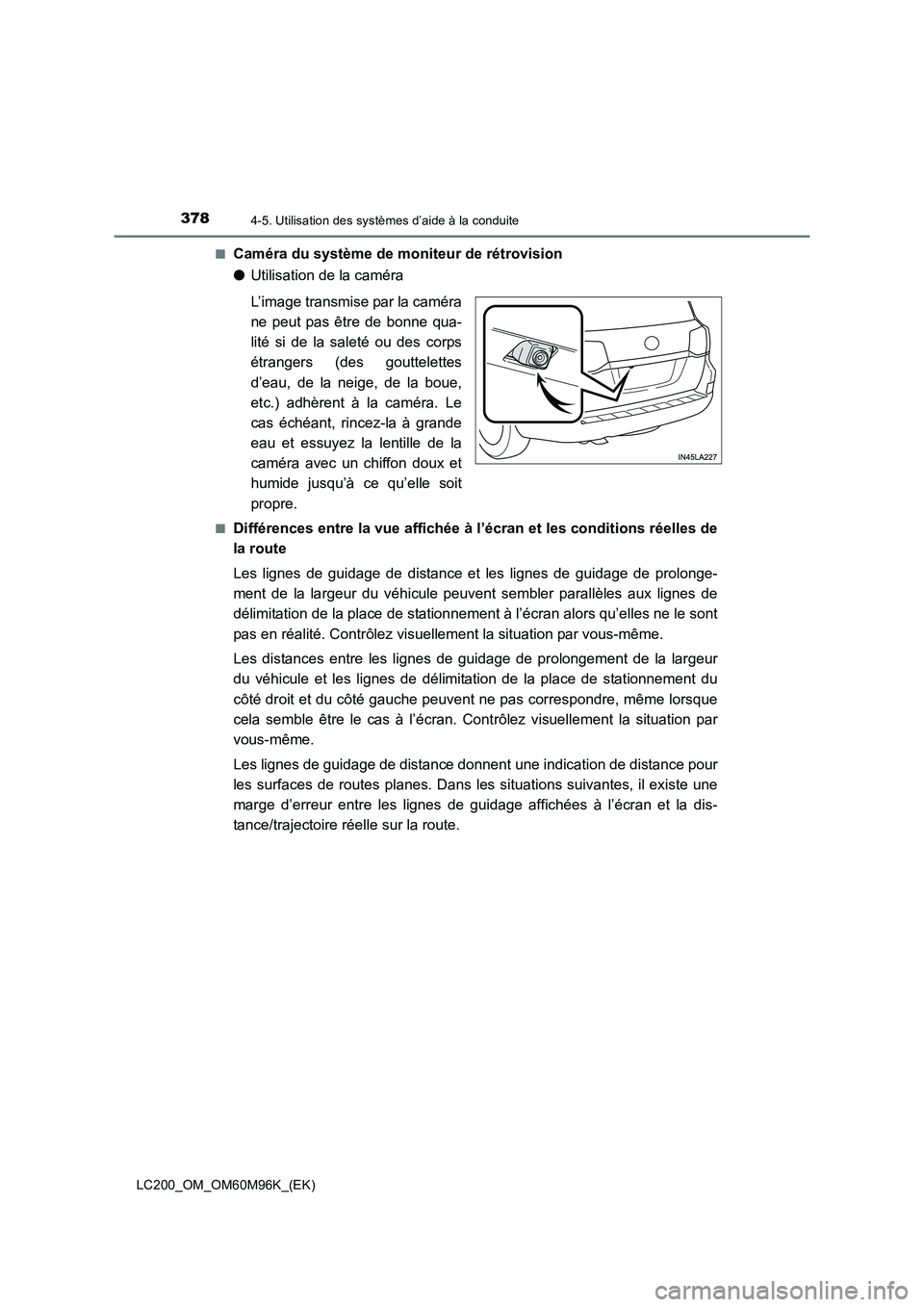

3784-5. Utilisation des systèmes d’aide à la conduite
LC200_OM_OM60M96K_(EK)■
Caméra du système de moniteur de rétrovision
●
Utilisation de la caméra
L’image transmise par la caméra
ne peut pas être de bonne qua-
lité si de la saleté ou des corps
étrangers (des gouttelettes
d’eau, de la neige, de la boue,
etc.) adhèrent à la caméra. Le
cas échéant, rincez-la à grande
eau et essuyez la lentille de la
caméra avec un chiffon doux et
humide jusqu’à ce qu’elle soit
propre.
■Différences entre la vue affichée à l’écran et les conditions réelles de
la route
Les lignes de guidage de distance et les lignes de guidage de prolonge-
ment de la largeur du véhicule peuvent sembler parallèles aux lignes de
délimitation de la place de stationnement à l’écran alors qu’elles ne le sont
pas en réalité. Contrôlez visuellement la situation par vous-même.
Les distances entre les lignes de guidage de prolongement de la largeur
du véhicule et les lignes de délimitation de la place de stationnement du
côté droit et du côté gauche peuvent ne pas correspondre, même lorsque
cela semble être le cas à l’écran. Contrôlez visuellement la situation par
vous-même.
Les lignes de guidage de distance donnent une indication de distance pour
les surfaces de routes planes. Dans les situations suivantes, il existe une
marge d’erreur entre les lignes de guidage affichées à l’écran et la dis-
tance/trajectoire réelle sur la route.

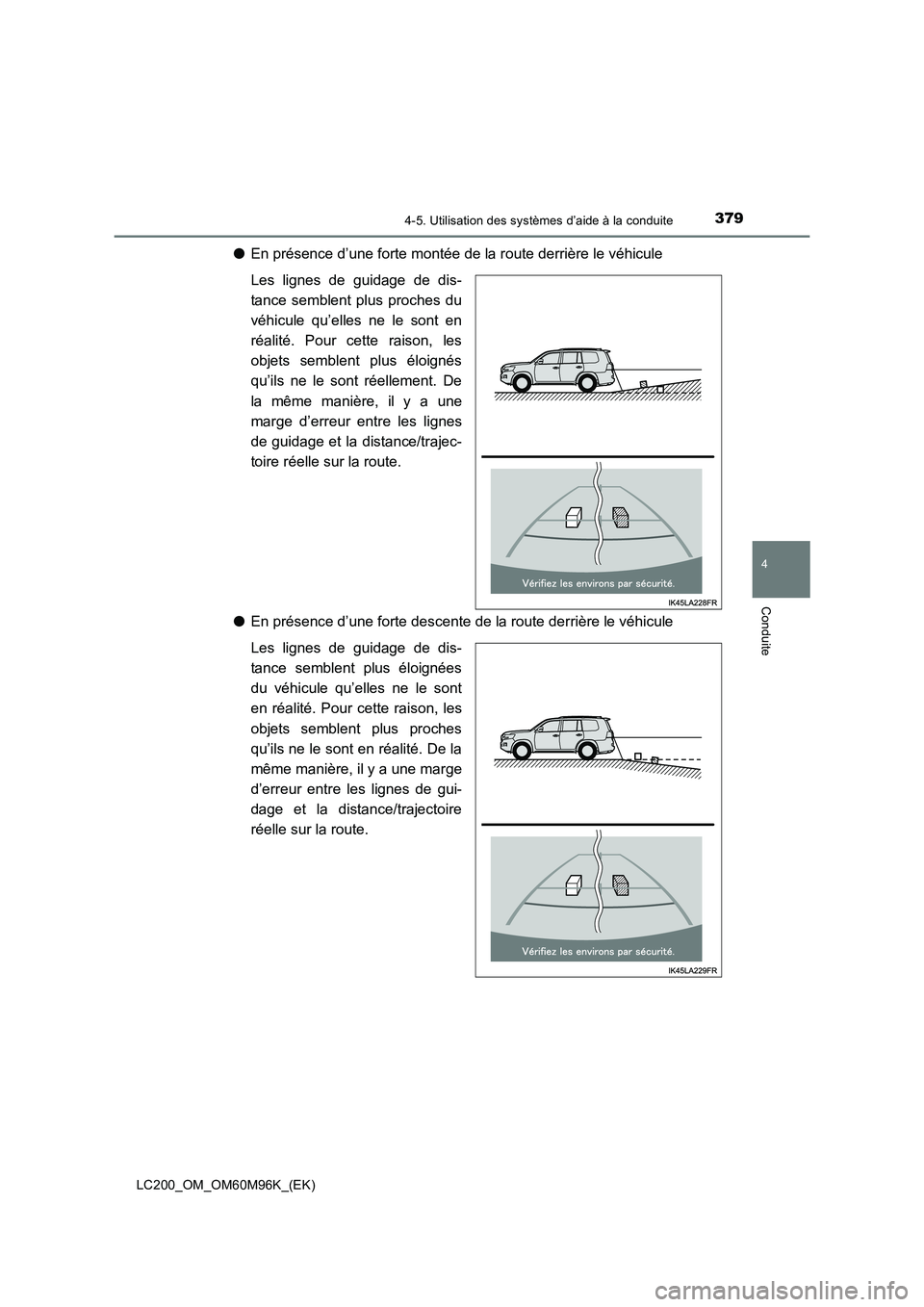

3794-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
LC200_OM_OM60M96K_(EK)
●En présence d’une forte montée de la route derrière le véhicule
Les lignes de guidage de dis-
tance semblent plus proches du
véhicule qu’elles ne le sont en
réalité. Pour cette raison, les
objets semblent plus éloignés
qu’ils ne le sont réellement. De
la même manière, il y a une
marge d’erreur entre les lignes
de guidage et la distance/trajec-
toire réelle sur la route.
● En présence d’une forte descente de la route derrière le véhicule
Les lignes de guidage de dis-
tance semblent plus éloignées
du véhicule qu’elles ne le sont
en réalité. Pour cette raison, les
objets semblent plus proches
qu’ils ne le sont en réalité. De la
même manière, il y a une marge
d’erreur entre les lignes de gui-
dage et la distance/trajectoire
réelle sur la route.

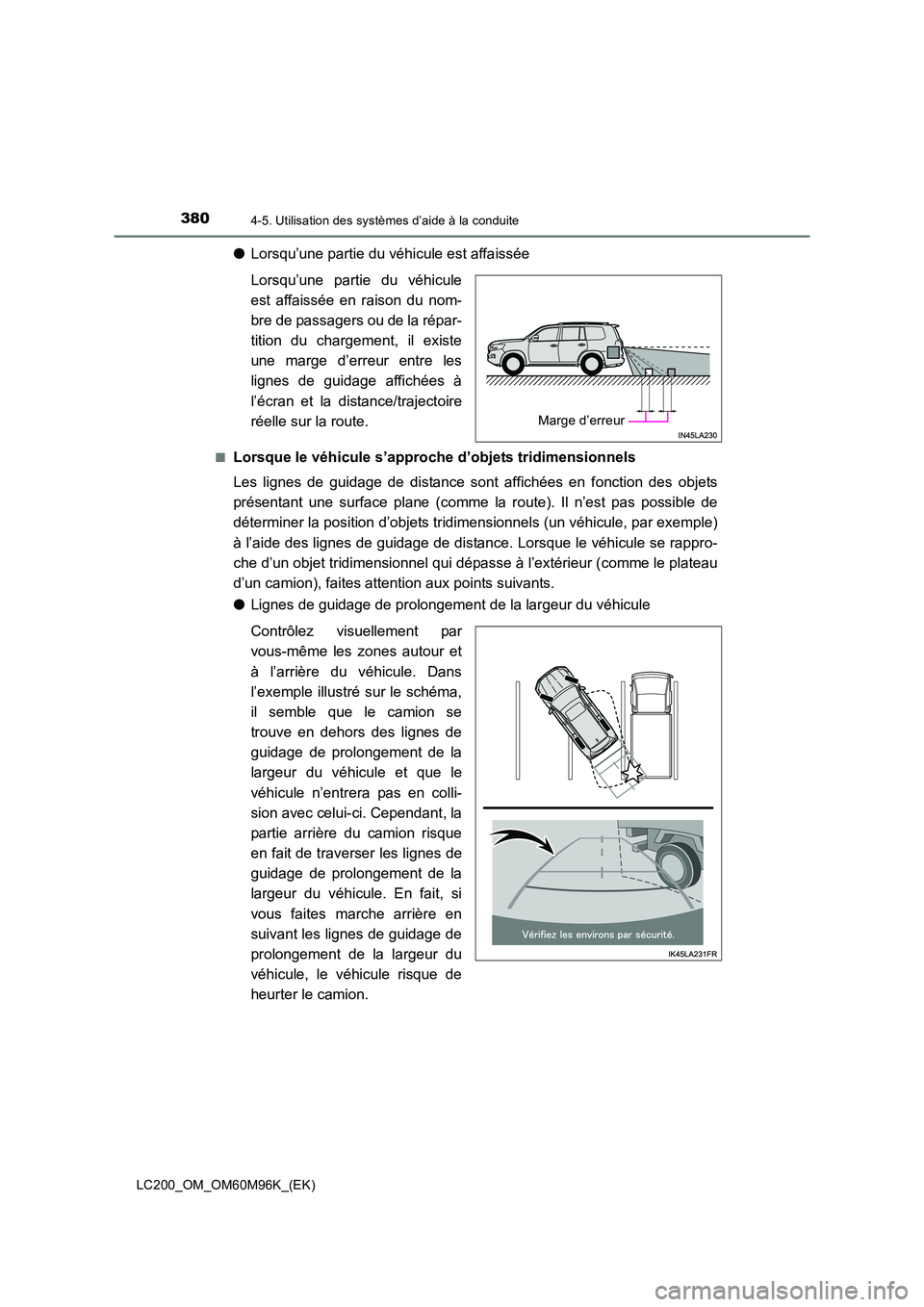

3804-5. Utilisation des systèmes d’aide à la conduite
LC200_OM_OM60M96K_(EK)
●Lorsqu’une partie du véhicule est affaissée
Lorsqu’une partie du véhicule
est affaissée en raison du nom-
bre de passagers ou de la répar-
tition du chargement, il existe
une marge d’erreur entre les
lignes de guidage affichées à
l’écran et la distance/trajectoire
réelle sur la route.
■Lorsque le véhicule s’approche d’objets tridimensionnels
Les lignes de guidage de distance sont affichées en fonction des objets
présentant une surface plane (comme la route). Il n’est pas possible de
déterminer la position d’objets tridim ensionnels (un véhicule, par exemple)
à l’aide des lignes de guidage de distance. Lorsque le véhicule se rappro-
che d’un objet tridimensionnel qui dépas se à l’extérieur (comme le plateau
d’un camion), faites attention aux points suivants.
● Lignes de guidage de prolongement de la largeur du véhicule
Contrôlez visuellement par
vous-même les zones autour et
à l’arrière du véhicule. Dans
l’exemple illustré sur le schéma,
il semble que le camion se
trouve en dehors des lignes de
guidage de prolongement de la
largeur du véhicule et que le
véhicule n’entrera pas en colli-
sion avec celui-ci. Cependant, la
partie arrière du camion risque
en fait de traverser les lignes de
guidage de prolongement de la
largeur du véhicule. En fait, si
vous faites marche arrière en
suivant les lignes de guidage de
prolongement de la largeur du
véhicule, le véhicule risque de
heurter le camion.
Marge d’erreur

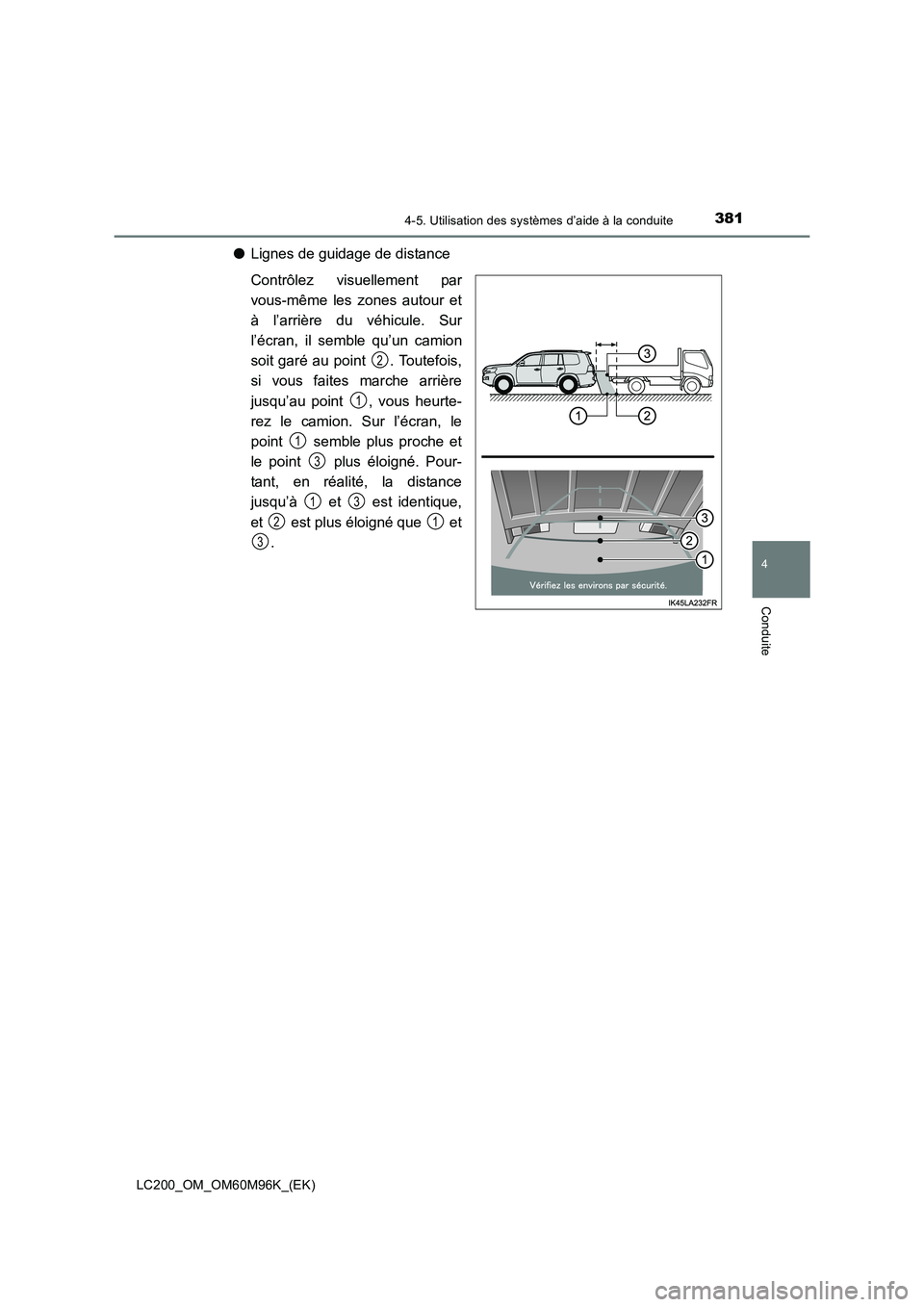

3814-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
LC200_OM_OM60M96K_(EK)
●Lignes de guidage de distance
Contrôlez visuellement par
vous-même les zones autour et
à l’arrière du véhicule. Sur
l’écran, il semble qu’un camion
soit garé au point . Toutefois,
si vous faites marche arrière
jusqu’au point , vous heurte-
rez le camion. Sur l’écran, le
point semble plus proche et
le point plus éloigné. Pour-
tant, en réalité, la distance
jusqu’à et est identique,
et est plus éloigné que et
.
2
1
1
3
13
21
3

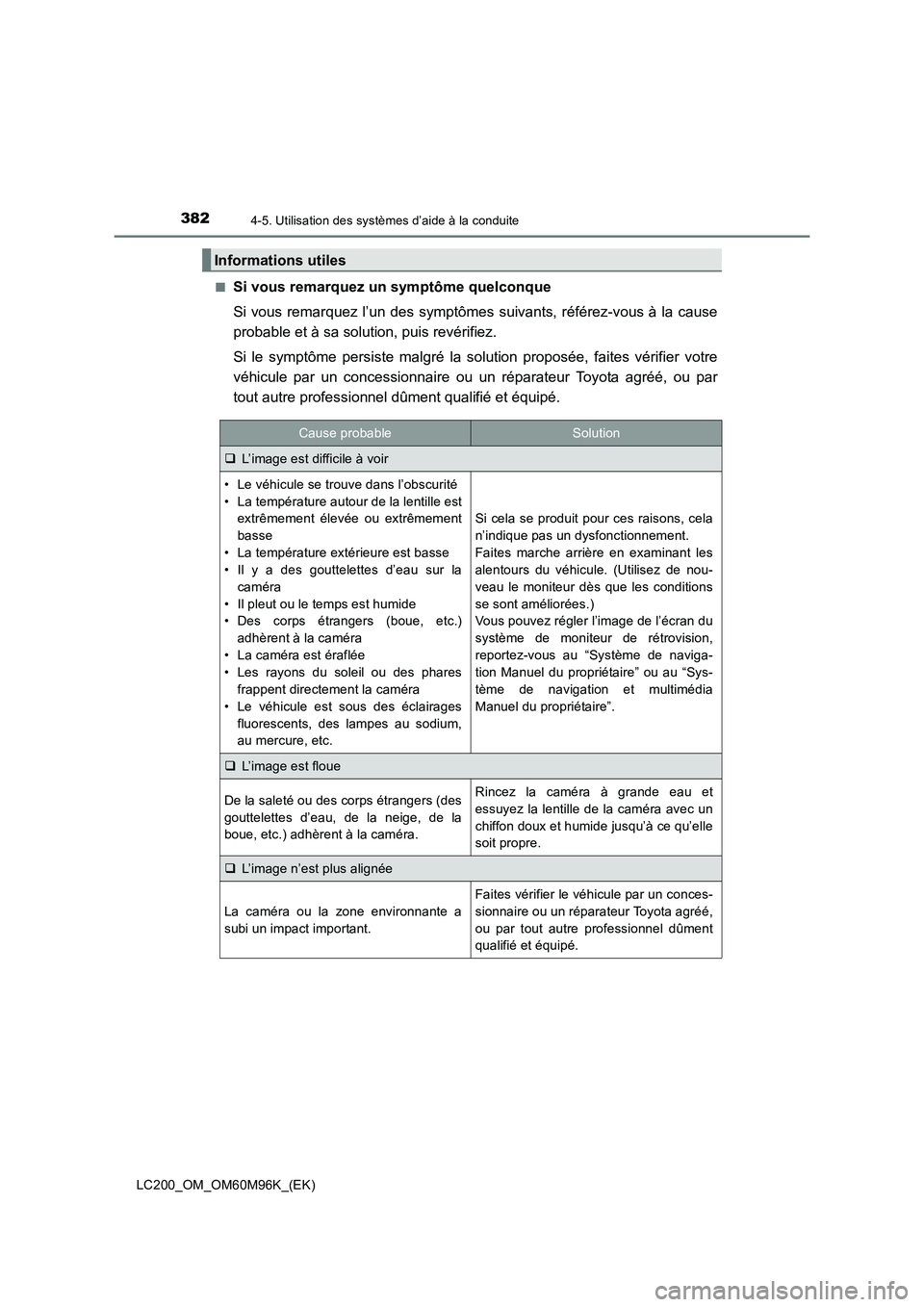

3824-5. Utilisation des systèmes d’aide à la conduite
LC200_OM_OM60M96K_(EK)■
Si vous remarquez un symptôme quelconque
Si vous remarquez l’un des symptômes suivants, référez-vous à la cause
probable et à sa solution, puis revérifiez.
Si le symptôme persiste malgré la solution proposée, faites vérifier votre
véhicule par un concessionnaire ou un réparateur Toyota agréé, ou par
tout autre professionnel dûment qualifié et équipé.
Informations utiles
Cause probableSolution
‰
L’image est difficile à voir
• Le véhicule se trouve dans l’obscurité
• La température autour de la lentille est
extrêmement élevée ou extrêmement
basse
• La température extérieure est basse
• Il y a des gouttelettes d’eau sur la caméra
• Il pleut ou le temps est humide
• Des corps étrangers (boue, etc.) adhèrent à la caméra
• La caméra est éraflée
• Les rayons du soleil ou des phares frappent directement la caméra
• Le véhicule est sous des éclairages fluorescents, des lampes au sodium,
au mercure, etc.
Si cela se produit pour ces raisons, cela
n’indique pas un dysfonctionnement.
Faites marche arrière en examinant les
alentours du véhicule. (Utilisez de nou-
veau le moniteur dès que les conditions
se sont améliorées.)
Vous pouvez régler l’image de l’écran du
système de moniteur de rétrovision,
reportez-vous au “Système de naviga-
tion Manuel du propriétaire” ou au “Sys-
tème de navigation et multimédia
Manuel du propriétaire”.
‰ L’image est floue
De la saleté ou des corps étrangers (des
gouttelettes d’eau, de la neige, de la
boue, etc.) adhèrent à la caméra.Rincez la caméra à grande eau et
essuyez la lentille de la caméra avec un
chiffon doux et humide jusqu’à ce qu’elle
soit propre.
‰L’image n’est plus alignée
La caméra ou la zone environnante a
subi un impact important.
Faites vérifier le véhicule par un conces-
sionnaire ou un réparateur Toyota agréé,
ou par tout autre professionnel dûment
qualifié et équipé.

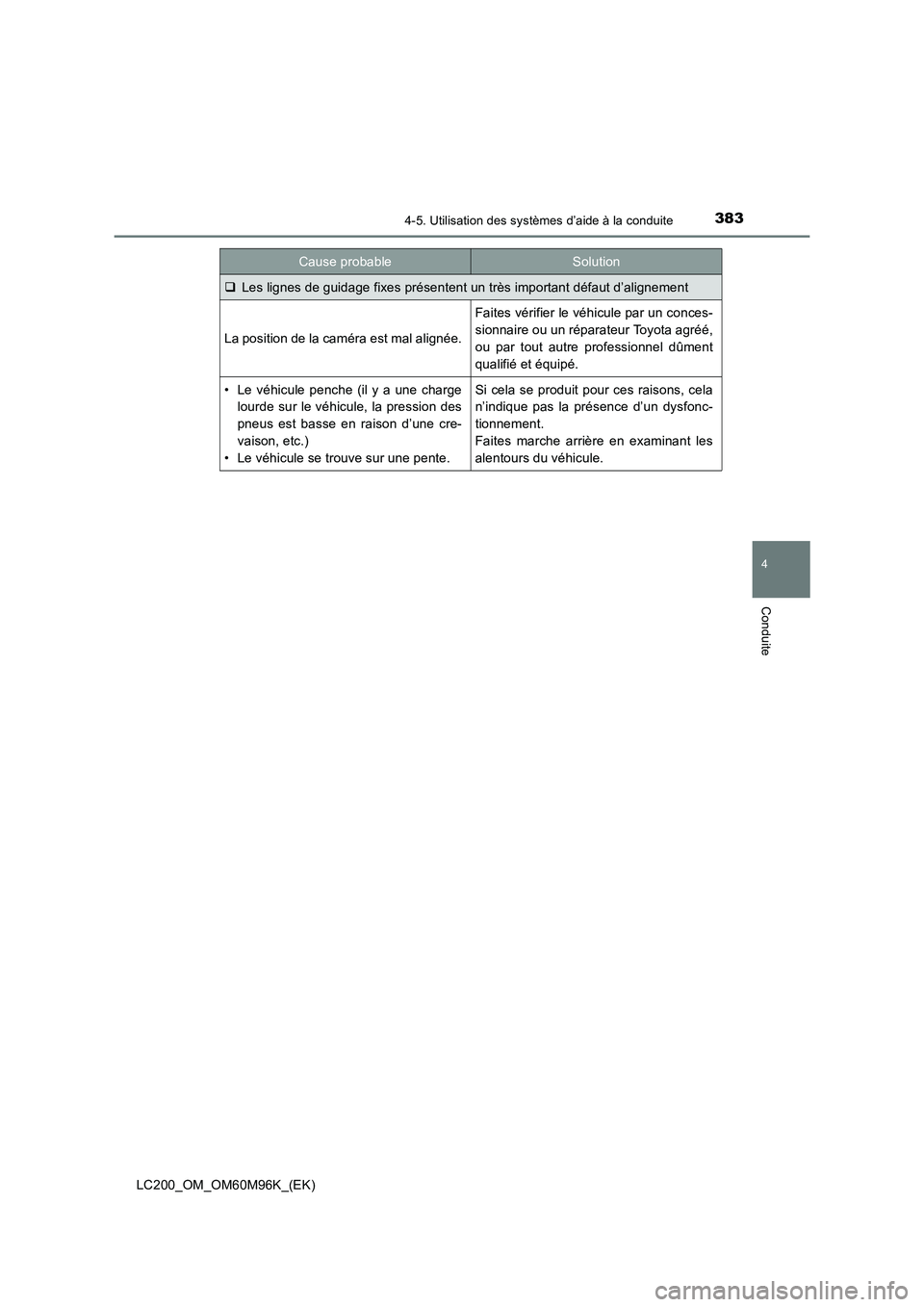

3834-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
LC200_OM_OM60M96K_(EK)
‰Les lignes de guidage fixes présentent un très important défaut d’alignement
La position de la caméra est mal alignée.
Faites vérifier le véhicule par un conces-
sionnaire ou un réparateur Toyota agréé,
ou par tout autre professionnel dûment
qualifié et équipé.
• Le véhicule penche (il y a une charge
lourde sur le véhicule, la pression des
pneus est basse en raison d’une cre-
vaison, etc.)
• Le véhicule se trouve sur une pente.Si cela se produit pour ces raisons, cela
n’indique pas la présence d’un dysfonc-
tionnement.
Faites marche arrière en examinant les
alentours du véhicule.
Cause probableSolution

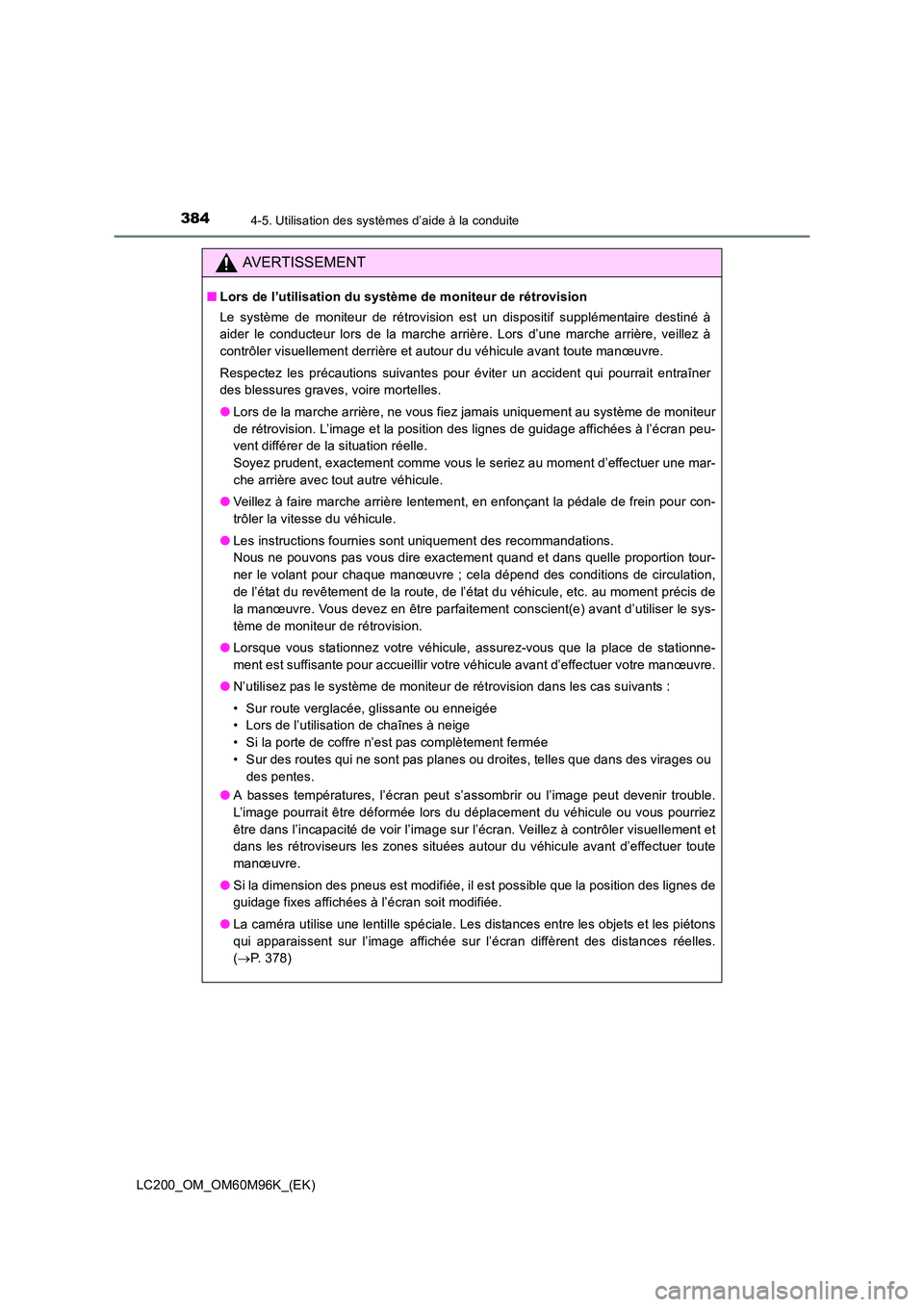

3844-5. Utilisation des systèmes d’aide à la conduite
LC200_OM_OM60M96K_(EK)
AVERTISSEMENT
■Lors de l’utilisation du système de moniteur de rétrovision
Le système de moniteur de rétrovision est un dispositif supplémentaire destiné à
aider le conducteur lors de la marche arrière. Lors d’une marche arrière, veillez à
contrôler visuellement derrière et autour du véhicule avant toute manœuvre.
Respectez les précautions suivantes pour éviter un accident qui pourrait entraîner
des blessures graves, voire mortelles.
●Lors de la marche arrière, ne vous fiez jamais uniquement au système de moniteur
de rétrovision. L’image et la position des lignes de guidage affichées à l’écran peu-
vent différer de la situation réelle.
Soyez prudent, exactement comme vous le seriez au moment d’effectuer une mar-
che arrière avec tout autre véhicule.
● Veillez à faire marche arrière lentement, en enfonçant la pédale de frein pour con-
trôler la vitesse du véhicule.
● Les instructions fournies sont uniquement des recommandations.
Nous ne pouvons pas vous dire exactement quand et dans quelle proportion tour-
ner le volant pour chaque manœuvre ; cela dépend des conditions de circulation,
de l’état du revêtement de la route, de l’état du véhicule, etc. au moment précis de
la manœuvre. Vous devez en être parfaitement conscient(e) avant d’utiliser le sys-
tème de moniteur de rétrovision.
● Lorsque vous stationnez votre véhicule, assurez-vous que la place de stationne-
ment est suffisante pour accueillir votre véhicule avant d’effectuer votre manœuvre.
● N’utilisez pas le système de moniteur de rétrovision dans les cas suivants :
• Sur route verglacée, glissante ou enneigée
• Lors de l’utilisation de chaînes à neige
• Si la porte de coffre n’est pas complètement fermée
• Sur des routes qui ne sont pas planes ou droites, telles que dans des virages ou
des pentes.
● A basses températures, l’écran peut s’assombrir ou l’image peut devenir trouble.
L’image pourrait être déformée lors du déplacement du véhicule ou vous pourriez
être dans l’incapacité de voir l’image sur l’écran. Veillez à contrôler visuellement et
dans les rétroviseurs les zones situées autour du véhicule avant d’effectuer toute
manœuvre.
● Si la dimension des pneus est modifiée, il est possible que la position des lignes de
guidage fixes affichées à l’écran soit modifiée.
● La caméra utilise une lentille spéciale. Les distances entre les objets et les piétons
qui apparaissent sur l’image affichée sur l’écran diffèrent des distances réelles.
(→ P. 378)
