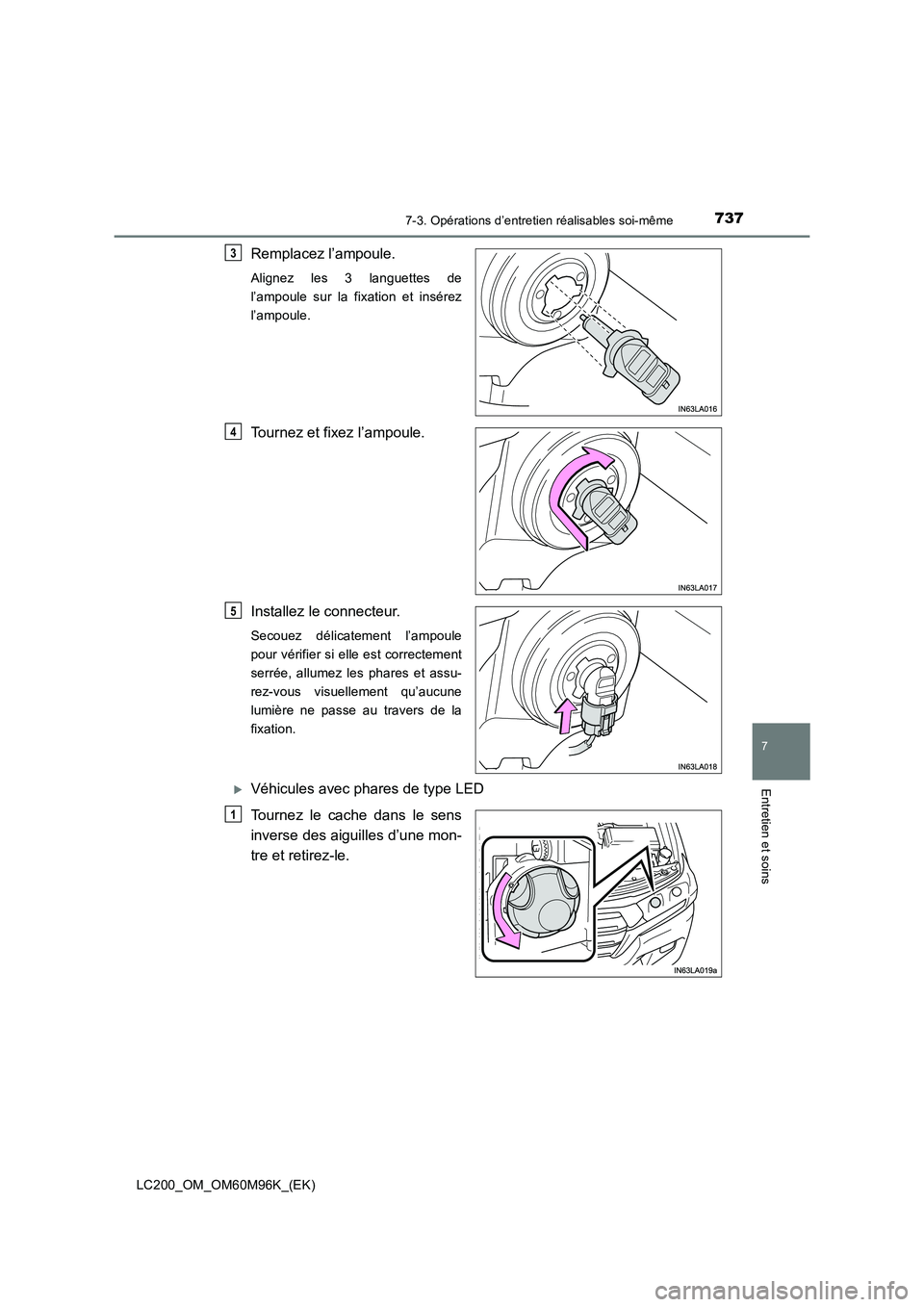

7377-3. Opérations d’entretien réalisables soi-même
LC200_OM_OM60M96K_(EK)
7
Entretien et soins
Remplacez l’ampoule.
Alignez les 3 languettes de
l’ampoule sur la fixation et insérez
l’ampoule.
Tournez et fixez l’ampoule.
Installez le connecteur.
Secouez délicatement l’ampoule
pour vérifier si elle est correctement
serrée, allumez les phares et assu-
rez-vous visuellement qu’aucune
lumière ne passe au travers de la
fixation.
XVéhicules avec phares de type LED
Tournez le cache dans le sens
inverse des aiguilles d’une mon-
tre et retirez-le.
3
4
5
1

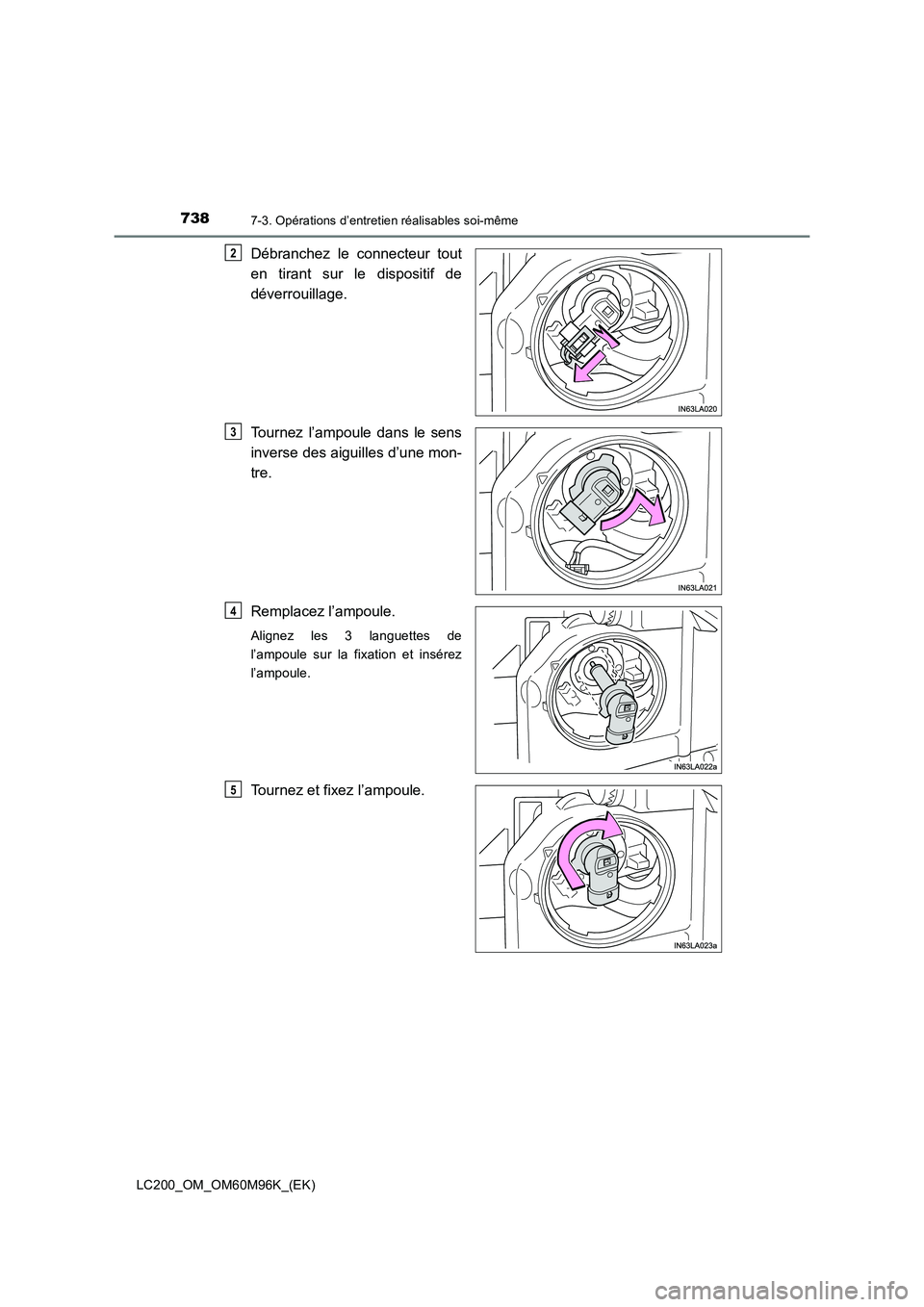

7387-3. Opérations d’entretien réalisables soi-même
LC200_OM_OM60M96K_(EK)
Débranchez le connecteur tout
en tirant sur le dispositif de
déverrouillage.
Tournez l’ampoule dans le sens
inverse des aiguilles d’une mon-
tre.
Remplacez l’ampoule.
Alignez les 3 languettes de
l’ampoule sur la fixation et insérez
l’ampoule.
Tournez et fixez l’ampoule.
2
3
4
5

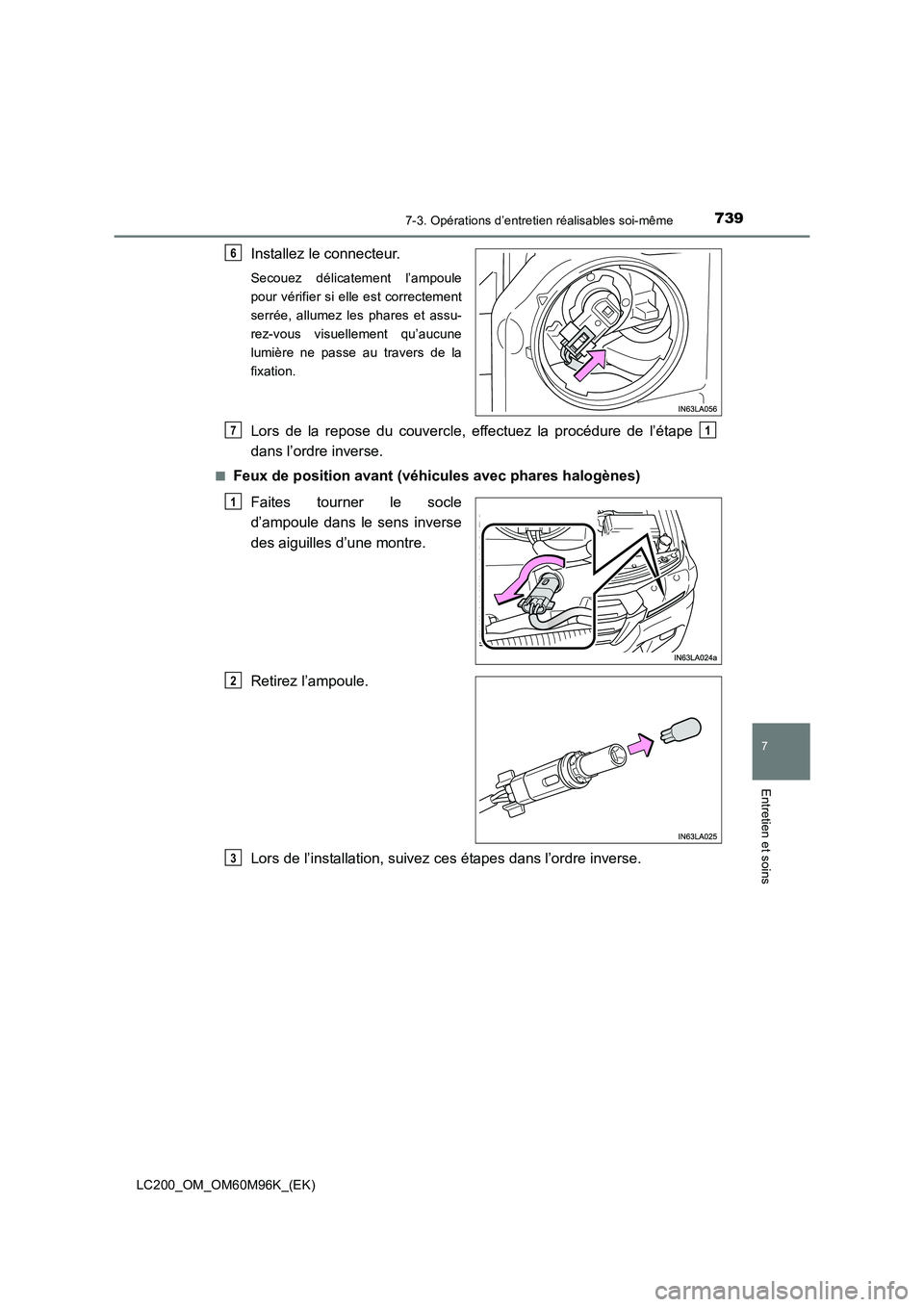

7397-3. Opérations d’entretien réalisables soi-même
LC200_OM_OM60M96K_(EK)
7
Entretien et soins
Installez le connecteur.
Secouez délicatement l’ampoule
pour vérifier si elle est correctement
serrée, allumez les phares et assu-
rez-vous visuellement qu’aucune
lumière ne passe au travers de la
fixation.
Lors de la repose du couvercle, effectuez la procédure de l’étape
dans l’ordre inverse.
■Feux de position avant (véhicules avec phares halogènes)Faites tourner le socle
d’ampoule dans le sens inverse
des aiguilles d’une montre.
Retirez l’ampoule.
Lors de l’installation, suivez ces étapes dans l’ordre inverse.
6
71
1
2
3

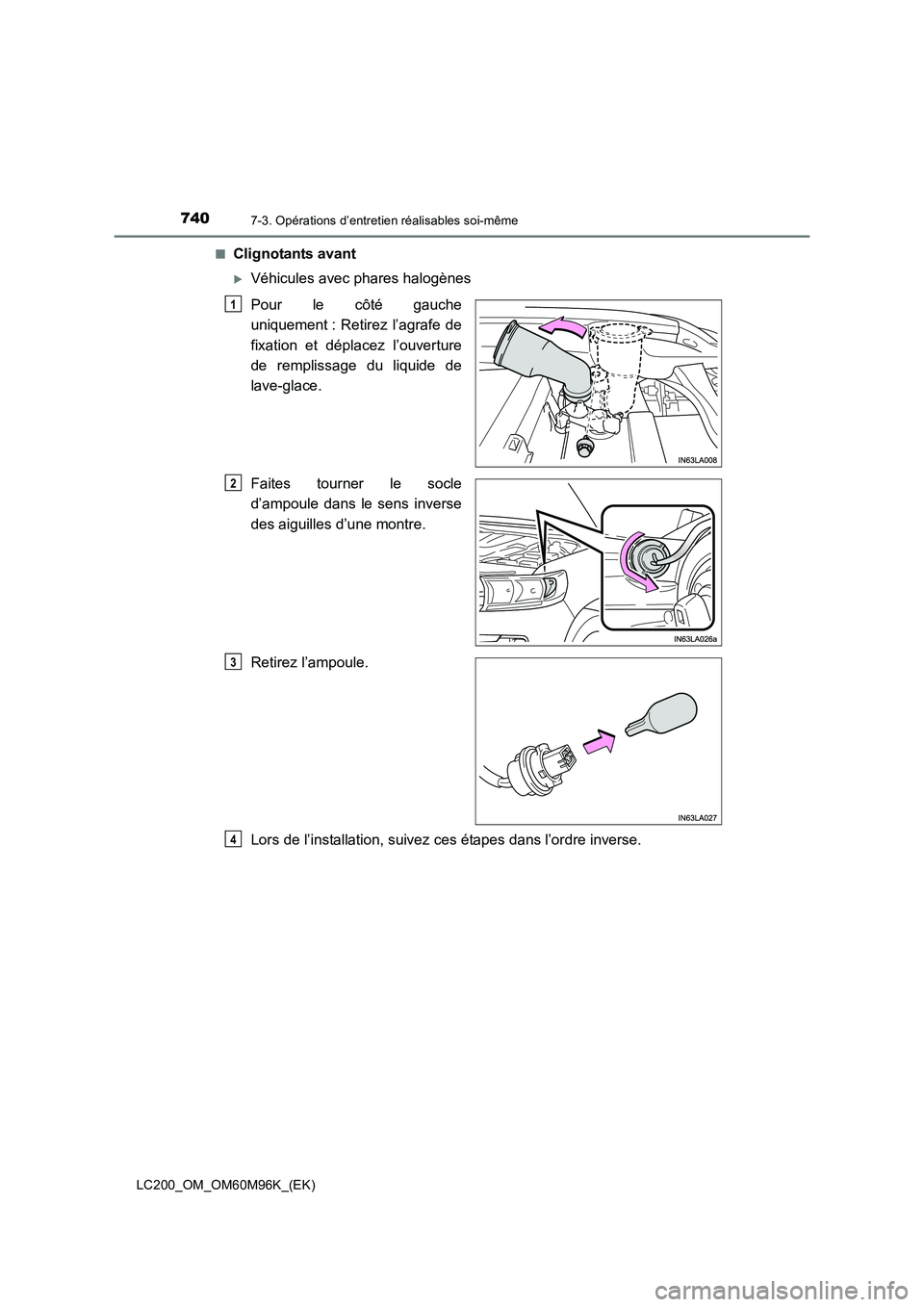

7407-3. Opérations d’entretien réalisables soi-même
LC200_OM_OM60M96K_(EK)■
Clignotants avant
XVéhicules avec phares halogènes
Pour le côté gauche
uniquement : Retirez l’agrafe de
fixation et déplacez l’ouverture
de remplissage du liquide de
lave-glace.
Faites tourner le socle
d’ampoule dans le sens inverse
des aiguilles d’une montre.
Retirez l’ampoule.
Lors de l’installation, suivez ces étapes dans l’ordre inverse.
1
2
3
4

7417-3. Opérations d’entretien réalisables soi-même
LC200_OM_OM60M96K_(EK)
7
Entretien et soins
XVéhicules avec phares de type LED
Pour le côté gauche uniquement
: Retirez l’agrafe de fixation et
déplacez l’ouverture de remplis-
sage du liquide de lave-glace.
Débranchez le connecteur tout
en appuyant sur le dispositif de
déverrouillage.
Faites tourner le socle
d’ampoule dans le sens inverse
des aiguilles d’une montre.
Retirez l’ampoule.
Lors de l’installation, suivez ces étapes dans l’ordre inverse.
1
2
3
4
5

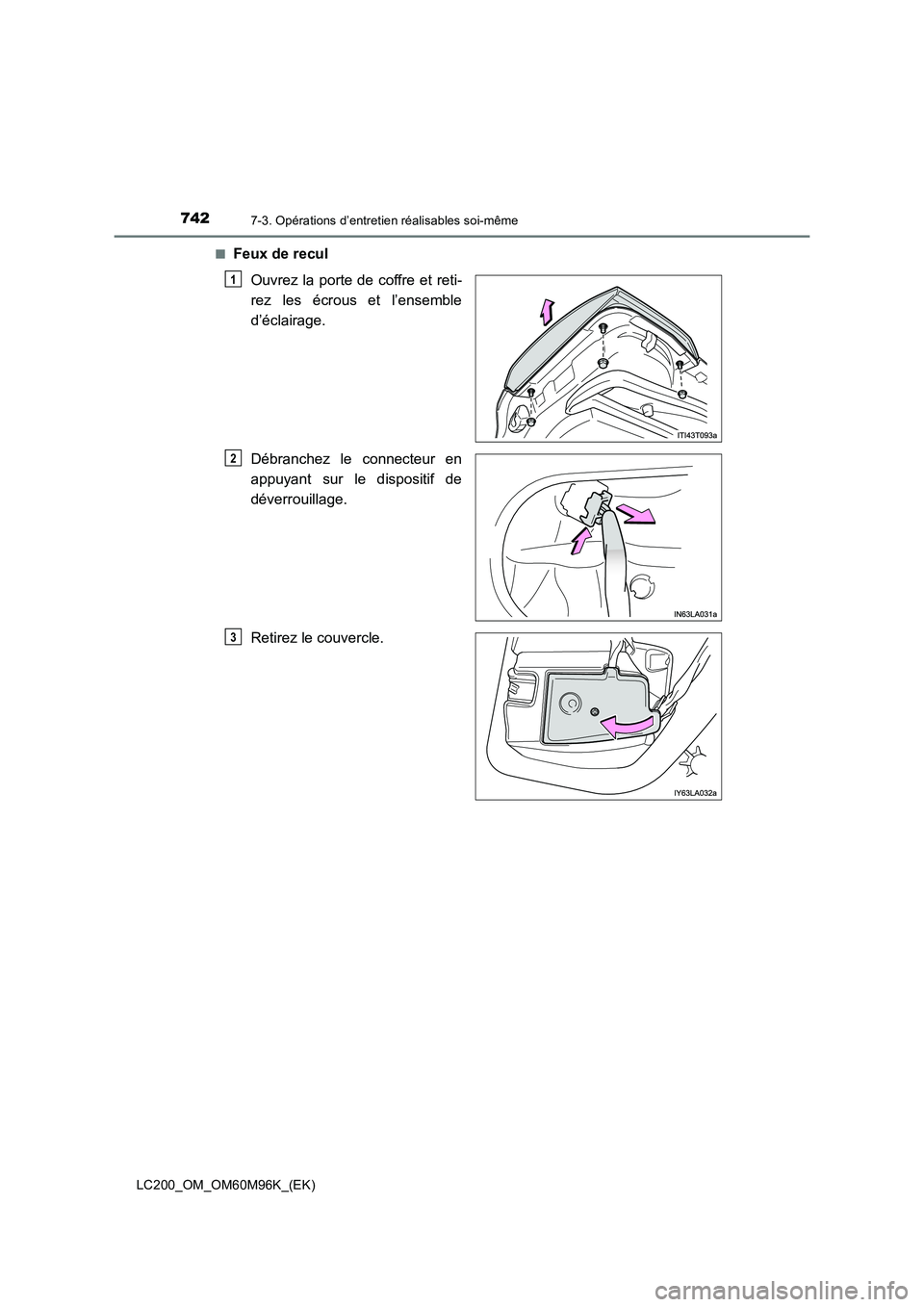

7427-3. Opérations d’entretien réalisables soi-même
LC200_OM_OM60M96K_(EK)■
Feux de recul
Ouvrez la porte de coffre et reti-
rez les écrous et l’ensemble
d’éclairage.
Débranchez le connecteur en
appuyant sur le dispositif de
déverrouillage.
Retirez le couvercle.
1
2
3

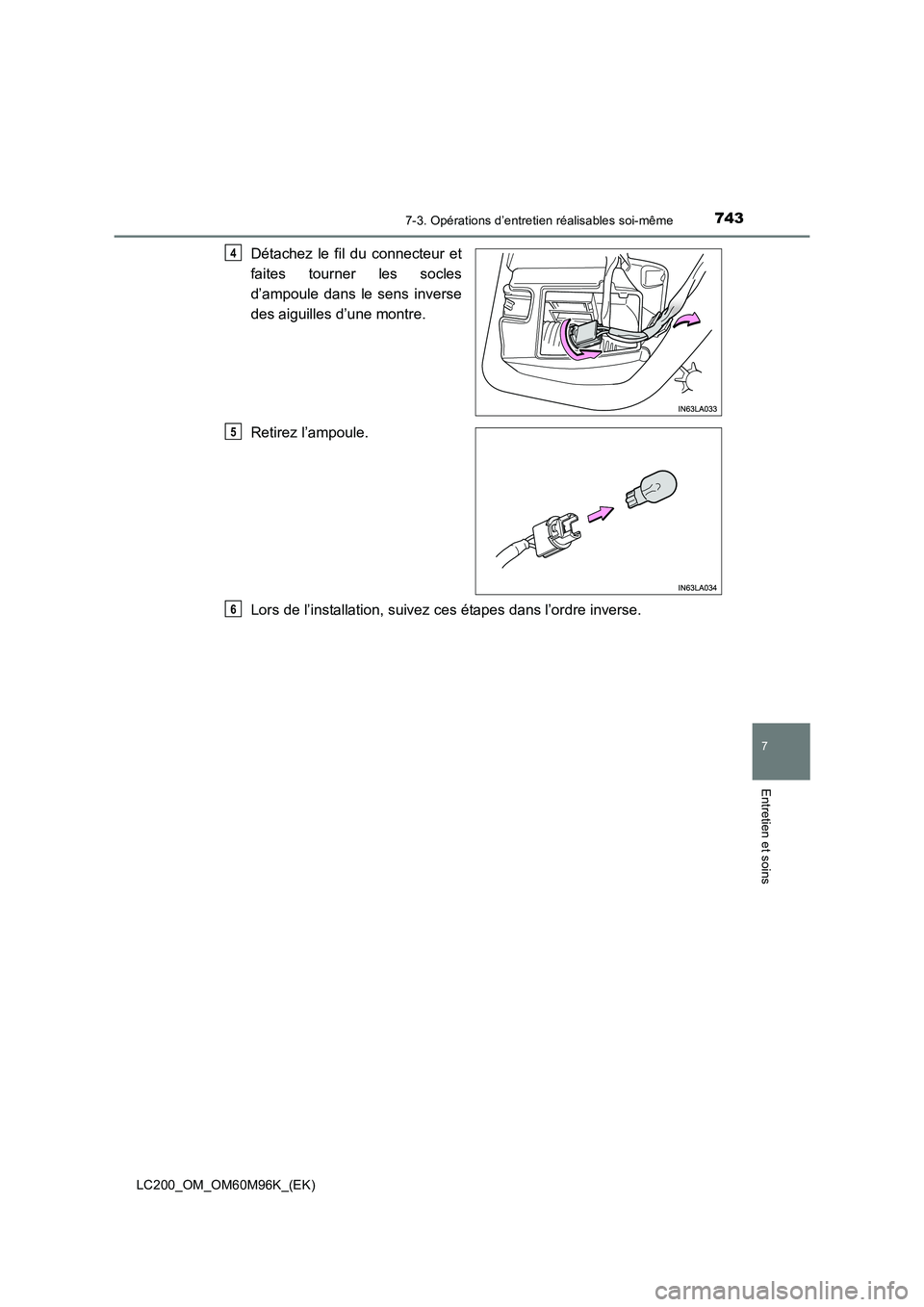

7437-3. Opérations d’entretien réalisables soi-même
LC200_OM_OM60M96K_(EK)
7
Entretien et soins
Détachez le fil du connecteur et
faites tourner les socles
d’ampoule dans le sens inverse
des aiguilles d’une montre.
Retirez l’ampoule.
Lors de l’installation, suivez ces étapes dans l’ordre inverse.4
5
6

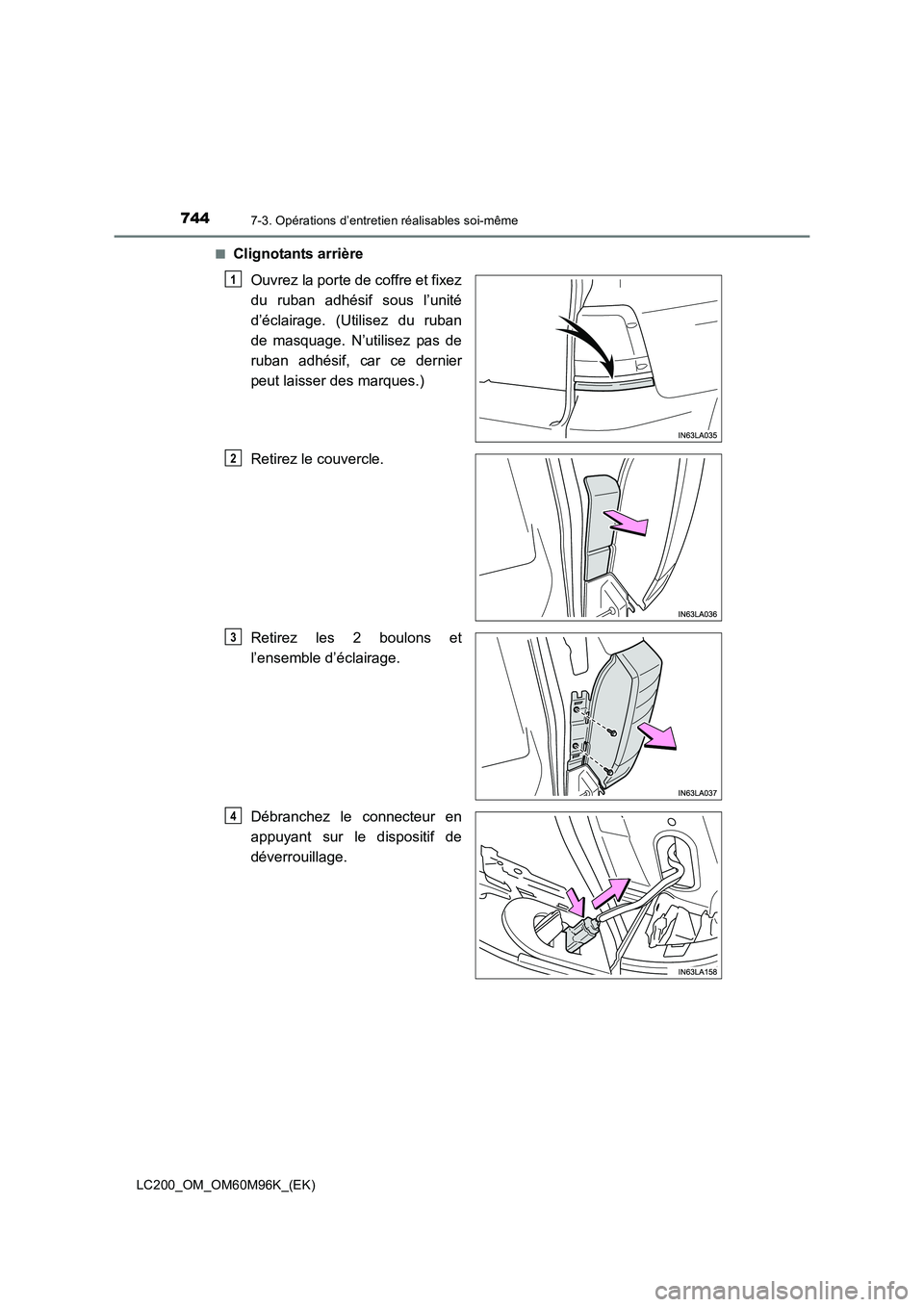

7447-3. Opérations d’entretien réalisables soi-même
LC200_OM_OM60M96K_(EK)■
Clignotants arrière
Ouvrez la porte de coffre et fixez
du ruban adhésif sous l’unité
d’éclairage. (Utilisez du ruban
de masquage. N’utilisez pas de
ruban adhésif, car ce dernier
peut laisser des marques.)
Retirez le couvercle.
Retirez les 2 boulons et
l’ensemble d’éclairage.
Débranchez le connecteur en
appuyant sur le dispositif de
déverrouillage.
1
2
3
4
