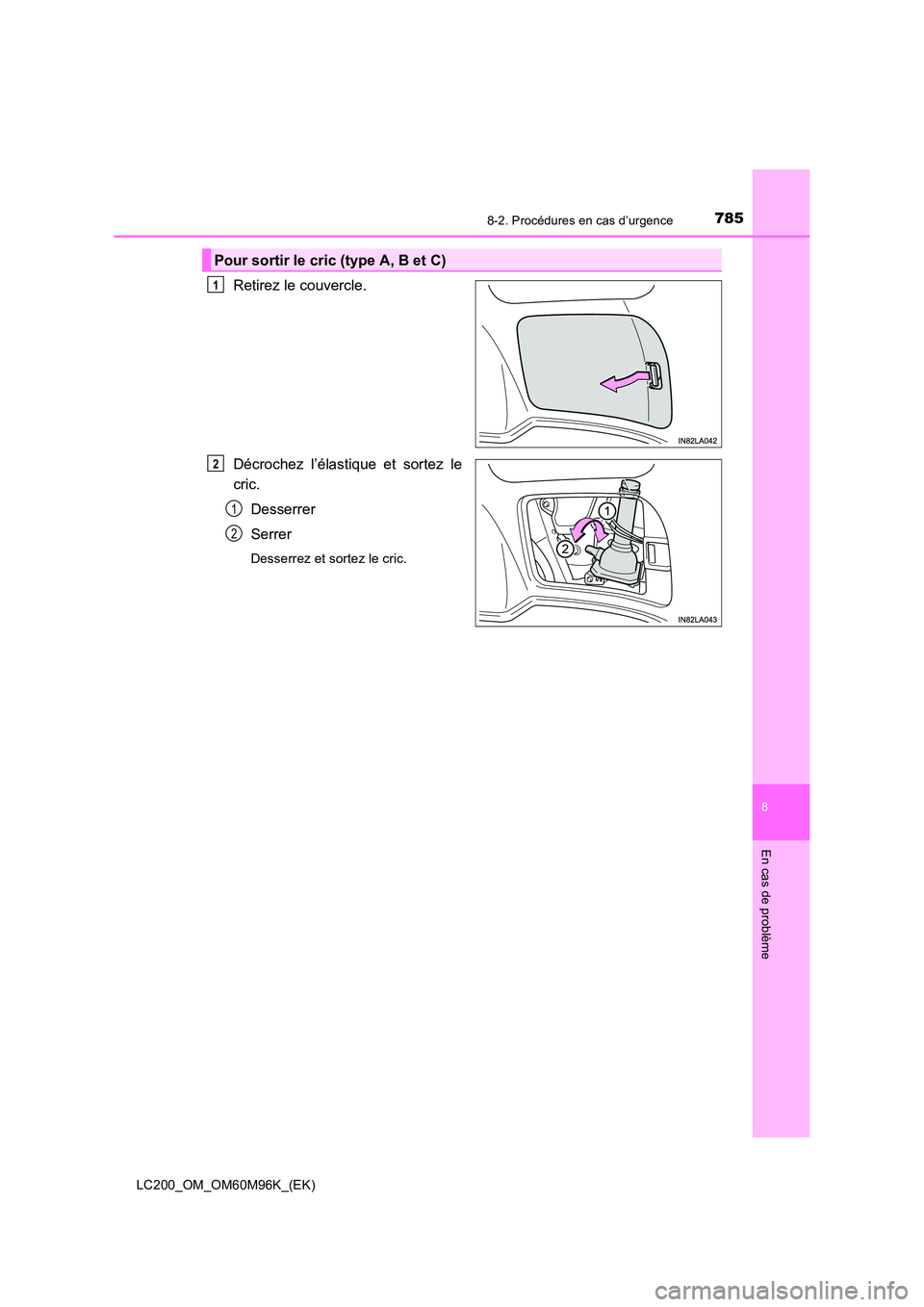

2016 TOYOTA LAND CRUISER Manuel du propriétaire (in French)

7858-2. Procédures en cas d’urgence
LC200_OM_OM60M96K_(EK)
8
En cas de problème
Retirez le couvercle.
Décrochez l’élastique et sortez le
cric.Desserrer
Serrer
Desserrez et sortez le cric.
Pour sortir le cric (type A, B et C)
1
2
1
2

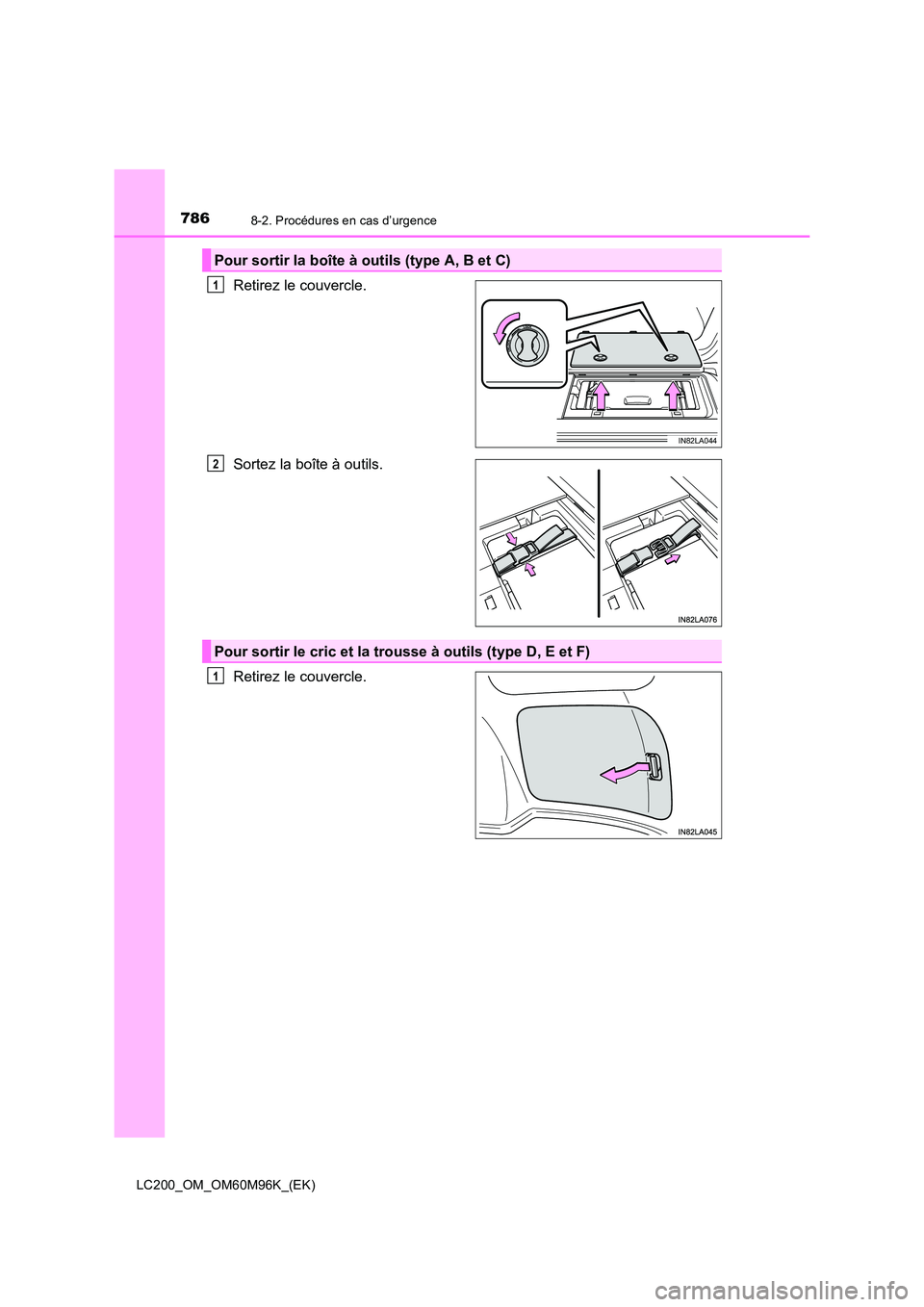

7868-2. Procédures en cas d’urgence
LC200_OM_OM60M96K_(EK)
Retirez le couvercle.
Sortez la boîte à outils.
Retirez le couvercle.
Pour sortir la boîte à outils (type A, B et C)
IN82LA044
1
2
Pour sortir le cric et la trousse à outils (type D, E et F)
1

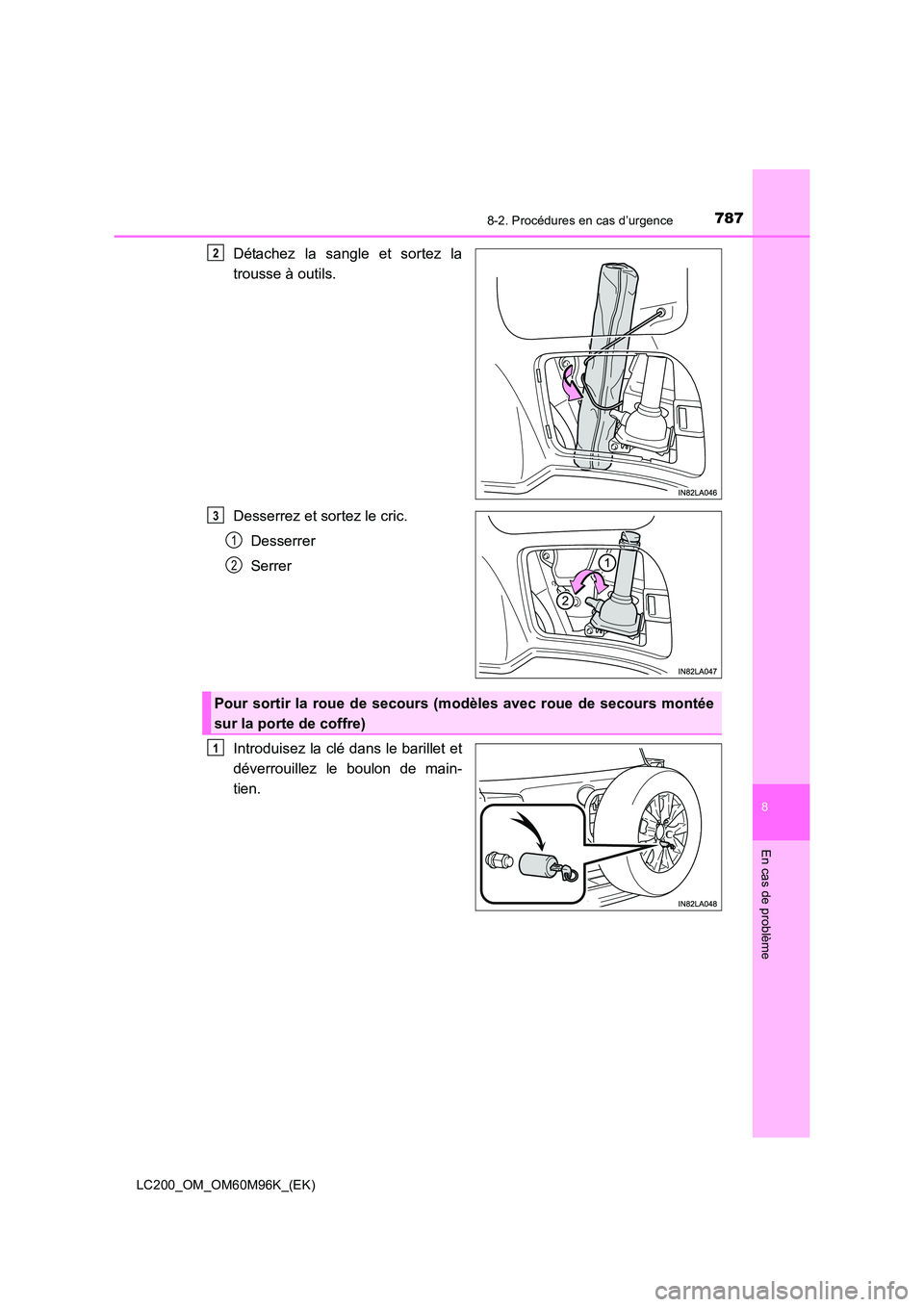

7878-2. Procédures en cas d’urgence
LC200_OM_OM60M96K_(EK)
8
En cas de problème
Détachez la sangle et sortez la
trousse à outils.
Desserrez et sortez le cric.Desserrer
Serrer
Introduisez la clé dans le barillet et
déverrouillez le boulon de main-
tien.2
3
1
2
Pour sortir la roue de secours (modèles avec roue de secours montée
sur la porte de coffre)
1

7888-2. Procédures en cas d’urgence
LC200_OM_OM60M96K_(EK)
Faites tourner les écrous de main-
tien dans le sens inverse des
aiguilles d’une montre à l’aide de la
clé à écrou de roue et retirez-les.
Montage de la poignée du cric.
Sortez la poignée de cric et le bras de rallonge de poignée de cric de la
boîte à outils et assemblez en procédant comme suit.Desserrez la vis à l’aide d’un
tournevis.
Assemblez la poignée du cric et
le bras de rallonge de poignée
de cric et serrez la vis.
Assurez-vous que la vis est ferme-
ment serrée.
2
Pour sortir la roue de secours (modèles avec roue de secours montée
sous le plancher)
1
1
2

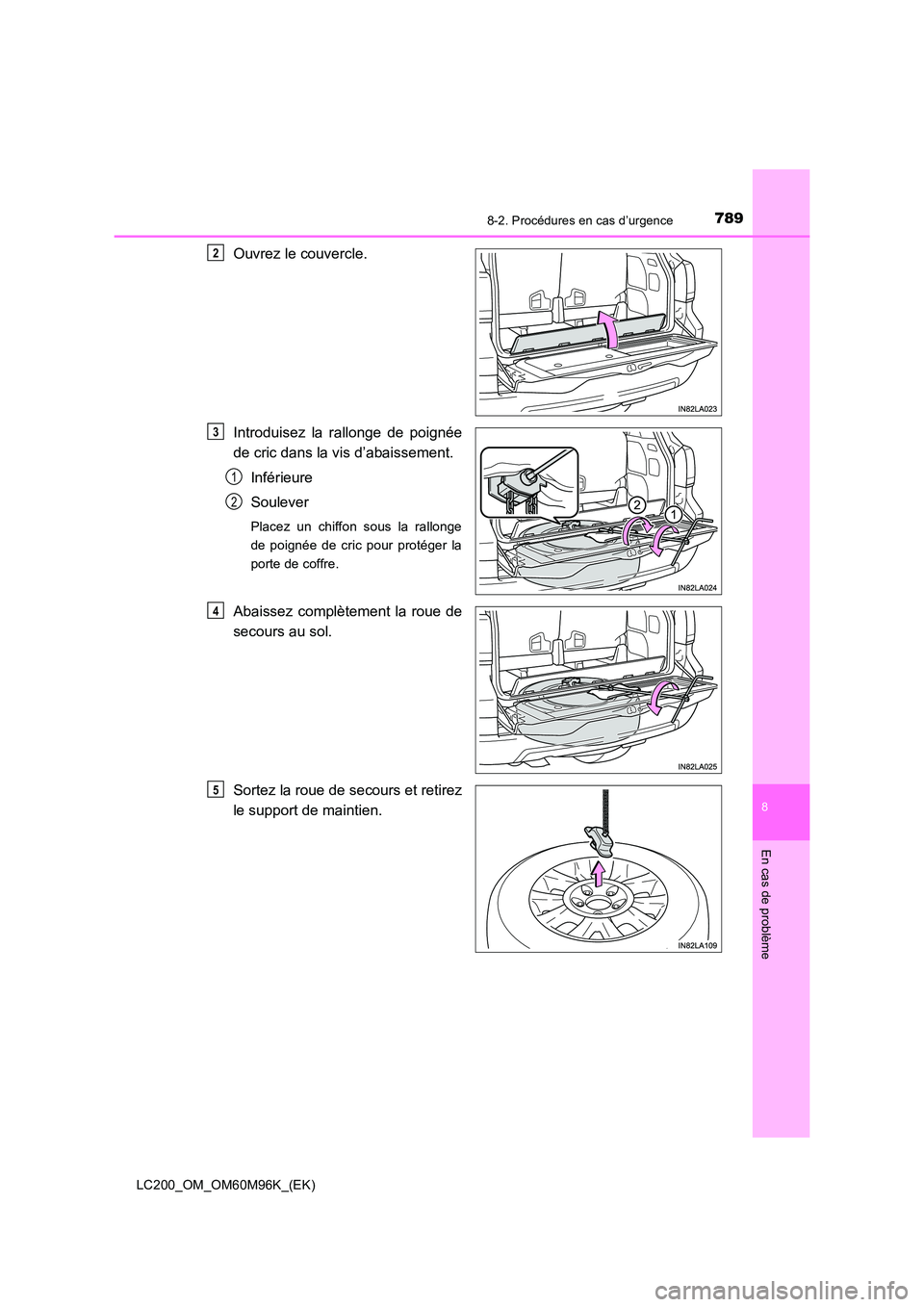

7898-2. Procédures en cas d’urgence
LC200_OM_OM60M96K_(EK)
8
En cas de problème
Ouvrez le couvercle.
Introduisez la rallonge de poignée
de cric dans la vis d’abaissement.Inférieure
Soulever
Placez un chiffon sous la rallonge
de poignée de cric pour protéger la
porte de coffre.
Abaissez complètement la roue de
secours au sol.
Sortez la roue de secours et retirez
le support de maintien.
2
3
1
2
4
5

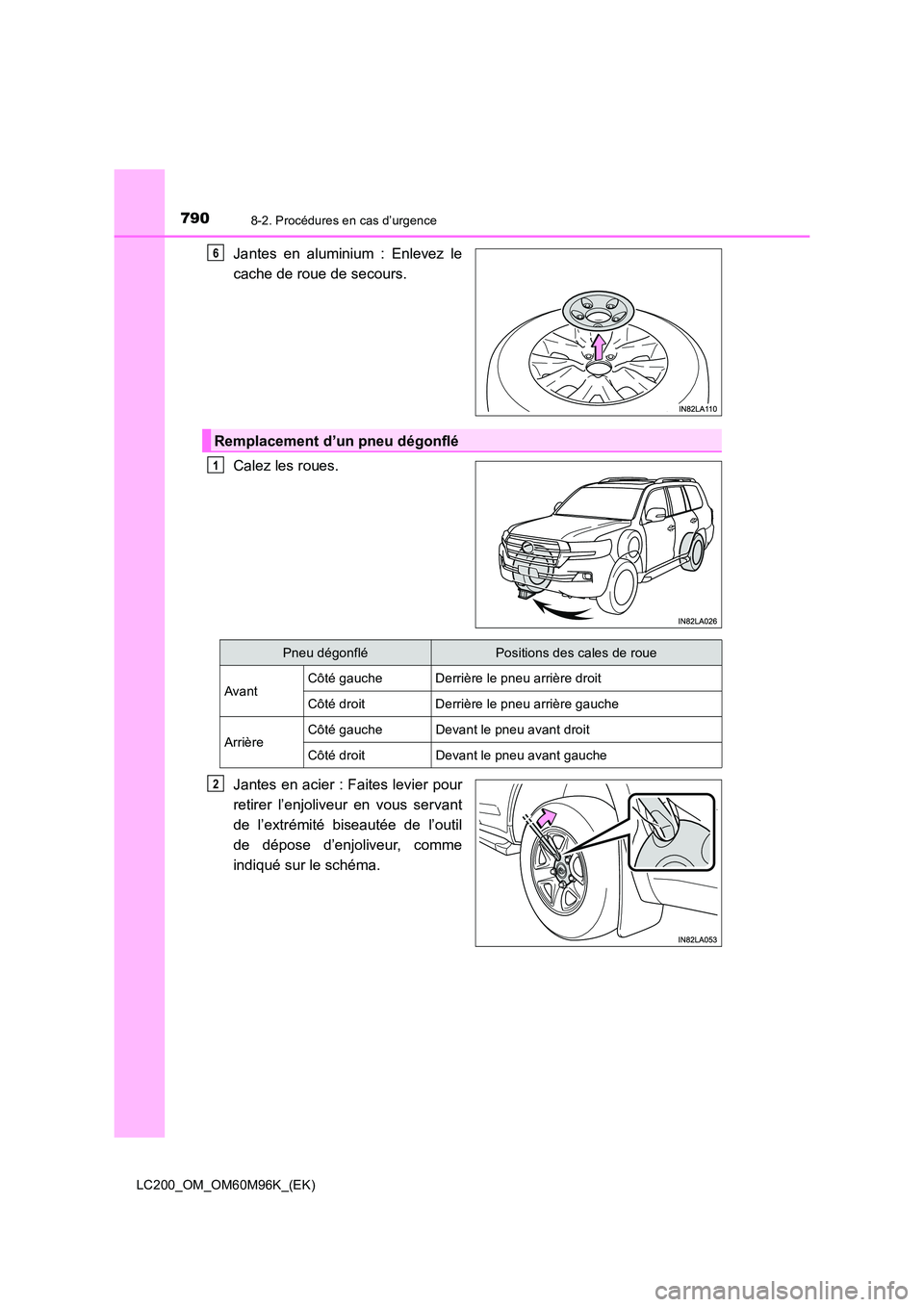

7908-2. Procédures en cas d’urgence
LC200_OM_OM60M96K_(EK)
Jantes en aluminium : Enlevez le
cache de roue de secours.
Calez les roues.
Jantes en acier : Faites levier pour
retirer l’enjoliveur en vous servant
de l’extrémité biseautée de l’outil
de dépose d’enjoliveur, comme
indiqué sur le schéma.6
Remplacement d’un pneu dégonflé
1
Pneu dégonfléPositions des cales de roue
Avant Côté gauche Derrière le pneu arrière droit
Côté droit Derrière le pneu arrière gauche
ArrièreCôté gaucheDevant le pneu avant droit
Côté droitDevant le pneu avant gauche
2

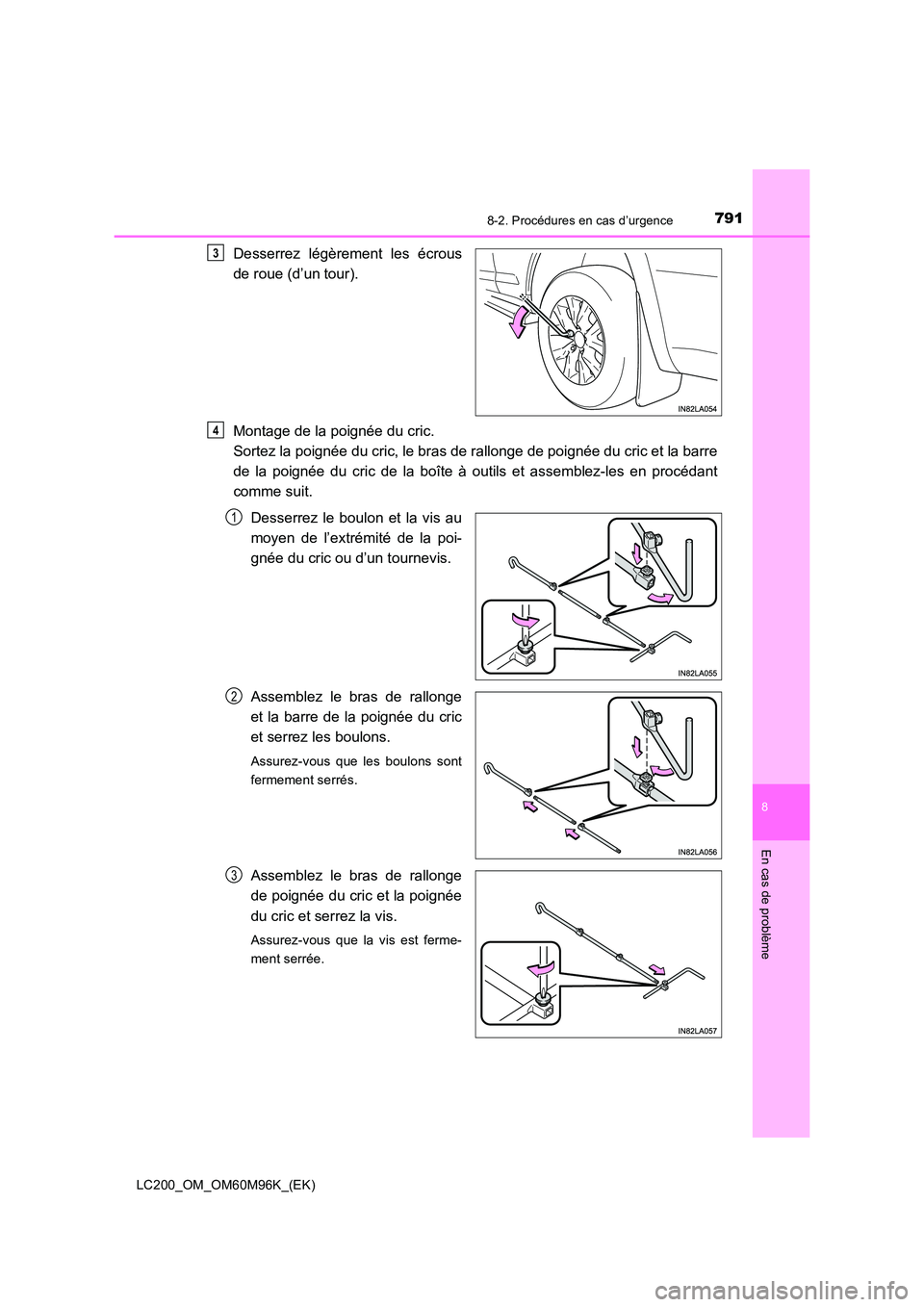

7918-2. Procédures en cas d’urgence
LC200_OM_OM60M96K_(EK)
8
En cas de problème
Desserrez légèrement les écrous
de roue (d’un tour).
Montage de la poignée du cric.
Sortez la poignée du cric, le bras de rallonge de poignée du cric et la barre
de la poignée du cric de la boîte à outils et assemblez-les en procédant
comme suit.Desserrez le boulon et la vis au
moyen de l’extrémité de la poi-
gnée du cric ou d’un tournevis.
Assemblez le bras de rallonge
et la barre de la poignée du cric
et serrez les boulons.
Assurez-vous que les boulons sont
fermement serrés.
Assemblez le bras de rallonge
de poignée du cric et la poignée
du cric et serrez la vis.
Assurez-vous que la vis est ferme-
ment serrée.
3
4
1
2
3

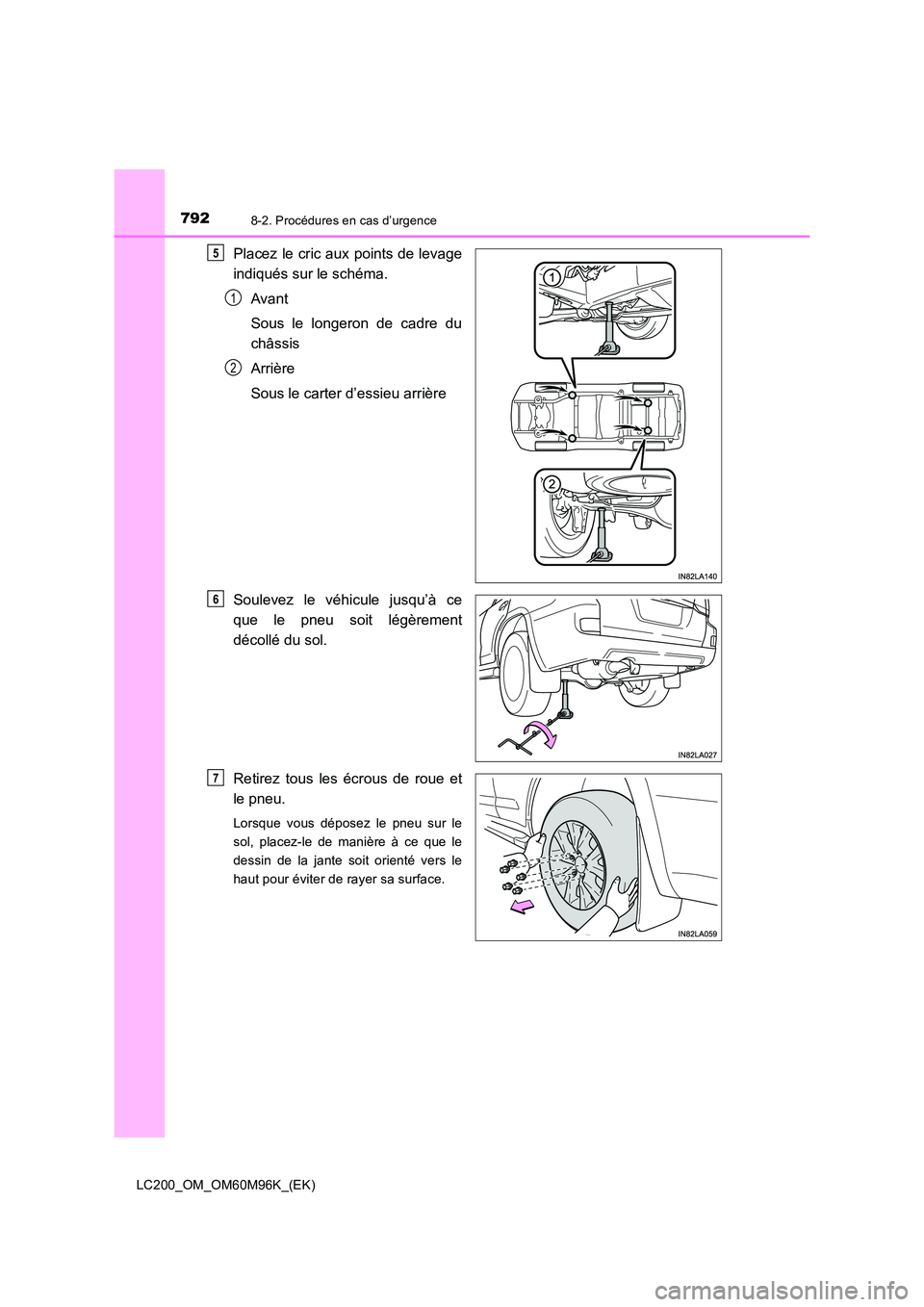

7928-2. Procédures en cas d’urgence
LC200_OM_OM60M96K_(EK)
Placez le cric aux points de levage
indiqués sur le schéma.Avant
Sous le longeron de cadre du
châssis
Arrière
Sous le carter d’essieu arrière
Soulevez le véhicule jusqu’à ce
que le pneu soit légèrement
décollé du sol.
Retirez tous les écrous de roue et
le pneu.
Lorsque vous déposez le pneu sur le
sol, placez-le de manière à ce que le
dessin de la jante soit orienté vers le
haut pour éviter de rayer sa surface.
5
1
2
6
7
