2016 TOYOTA LAND CRUISER Manuel du propriétaire (in French)

8499-1. Caractéristiques
LC200_OM_OM60M96K_(EK)
9
Caractéristiques du véhicule

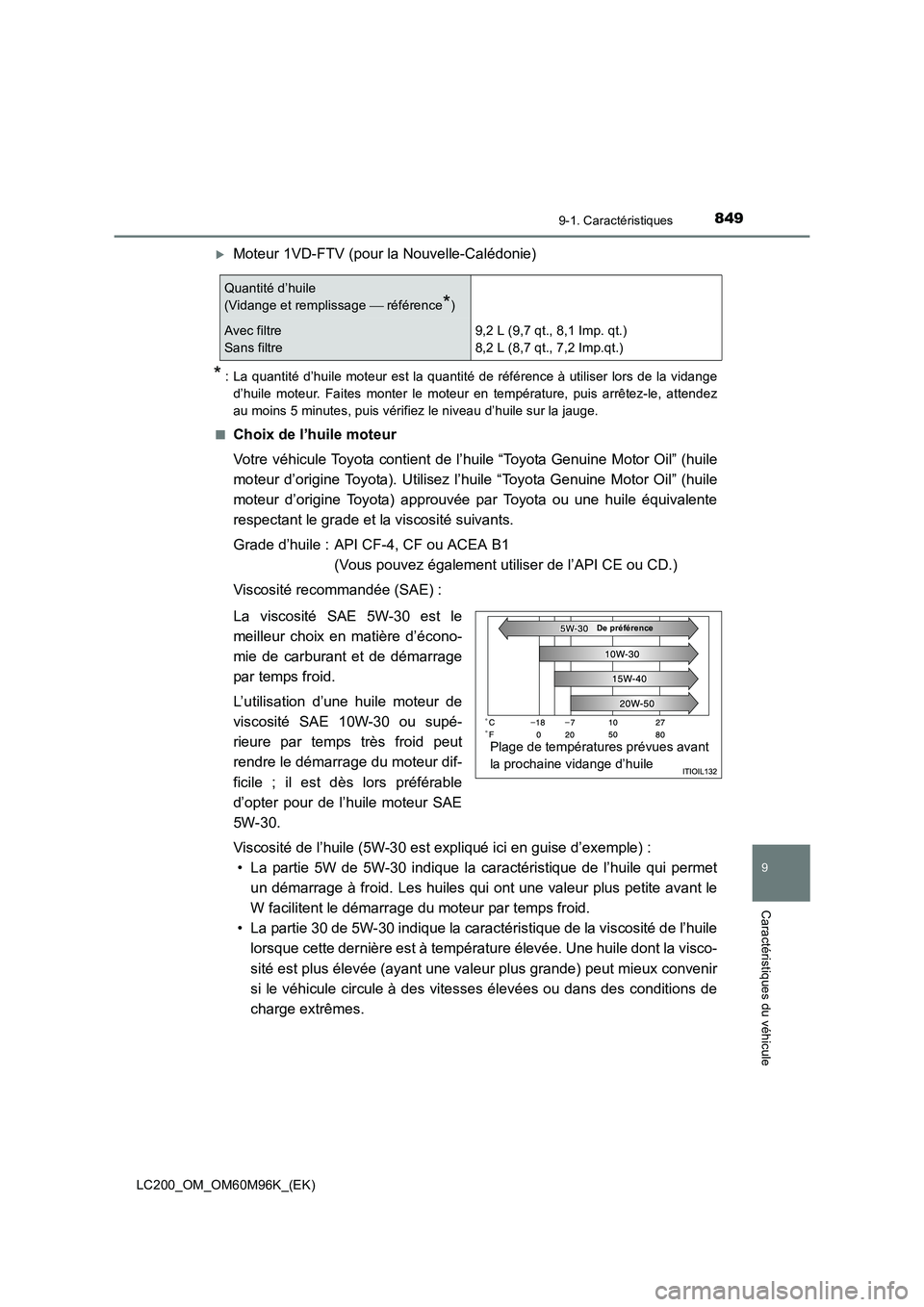

XMoteur 1VD-FTV (pour la Nouvelle-Calédonie)
* : La quantité d’huile moteur est la quantité de référence à utiliser lors de la vidanged’huile moteur. Faites monter le moteur en température, puis arrêtez-le, attendez
au moins 5 minutes, puis vérifiez le niveau d’huile sur la jauge.
■
Choix de l’huile moteur
Votre véhicule Toyota contient de l’huile “Toyota Genuine Motor Oil” (huile
moteur d’origine Toyota). Utilisez l’ huile “Toyota Genuine Motor Oil” (huile
moteur d’origine Toyota) approuvée par Toyota ou une huile équivalente
respectant le grade et la viscosité suivants.
Grade d’huile : API CF-4, CF ou ACEA B1 (Vous pouvez également utiliser de l’API CE ou CD.)
Viscosité recommandée (SAE) :
La viscosité SAE 5W-30 est le
meilleur choix en matière d’écono-
mie de carburant et de démarrage
par temps froid.
L’utilisation d’une huile moteur de
viscosité SAE 10W-30 ou supé-
rieure par temps très froid peut
rendre le démarrage du moteur dif-
ficile ; il est dès lors préférable
d’opter pour de l’huile moteur SAE
5W-30.
Viscosité de l’huile (5W-30 est expliqué ici en guise d’exemple) : • La partie 5W de 5W-30 indique la caractéristique de l’huile qui permet un démarrage à froid. Les huiles qui ont une valeur plus petite avant le
W facilitent le démarrage du moteur par temps froid.
• La partie 30 de 5W-30 indique la caractéristique de la viscosité de l’huile lorsque cette dernière est à température élevée. Une huile dont la visco-
sité est plus élevée (ayant une valeur plus grande) peut mieux convenir
si le véhicule circule à des vitesses élevées ou dans des conditions de
charge extrêmes.
Quantité d’huile
(Vidange et remplissage  référence
*)
Avec filtre
Sans filtre9,2 L (9,7 qt., 8,1 Imp. qt.)
8,2 L (8,7 qt., 7,2 Imp.qt.)
Plage de températures prévues avant
la prochaine vidange d’huile
De préférence

8509-1. Caractéristiques
LC200_OM_OM60M96K_(EK)

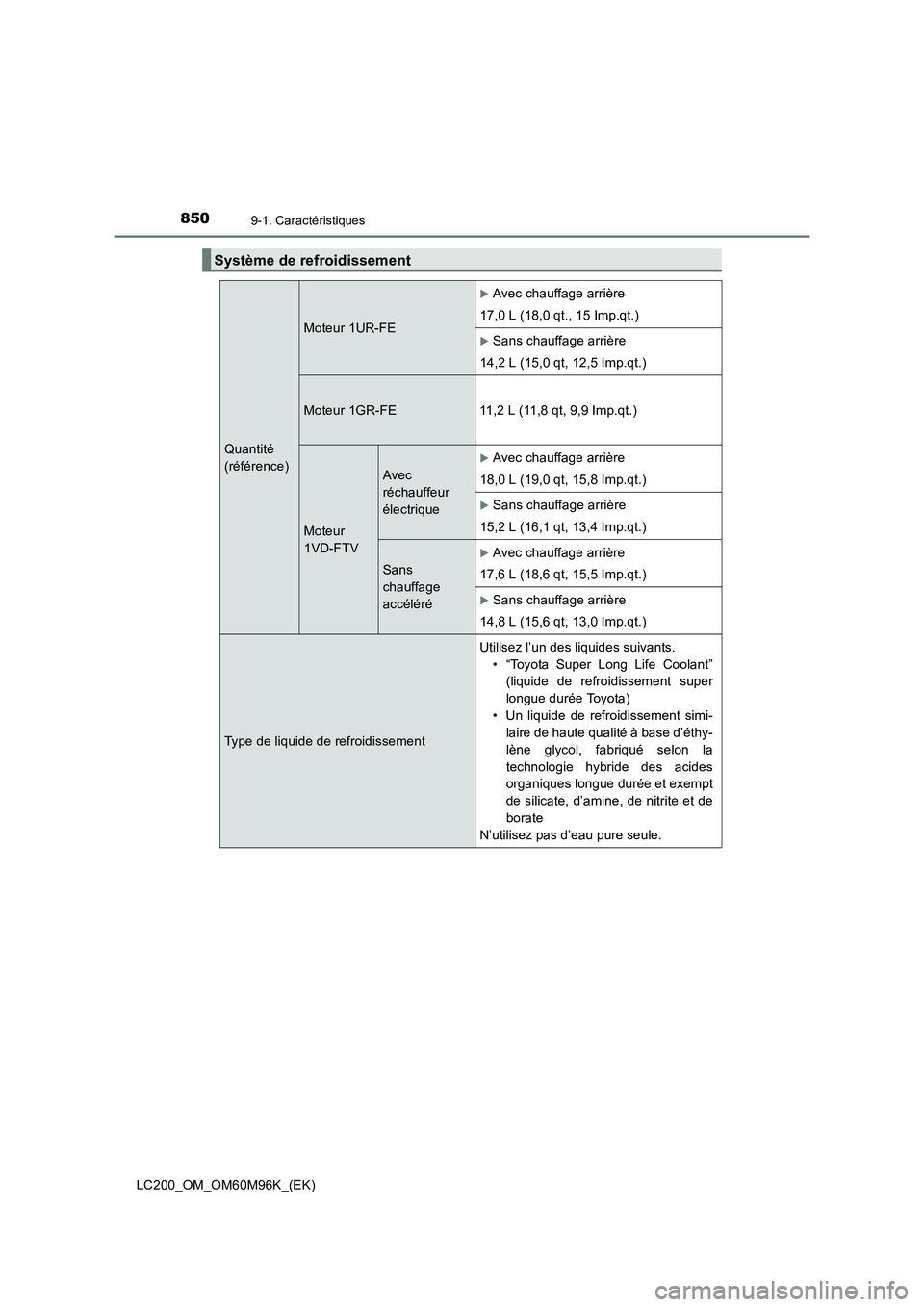

Système de refroidissement
Quantité
(référence)
Moteur 1UR-FE
XAvec chauffage arrière
17,0 L (18,0 qt., 15 Imp.qt.)
XSans chauffage arrière
14,2 L (15,0 qt, 12,5 Imp.qt.)
Moteur 1GR-FE 11,2 L (11,8 qt, 9,9 Imp.qt.)
Moteur
1VD-FTV
Avec
réchauffeur
électrique
XAvec chauffage arrière
18,0 L (19,0 qt, 15,8 Imp.qt.)
XSans chauffage arrière
15,2 L (16,1 qt, 13,4 Imp.qt.)
Sans
chauffage
accéléré
XAvec chauffage arrière
17,6 L (18,6 qt, 15,5 Imp.qt.)
XSans chauffage arrière
14,8 L (15,6 qt, 13,0 Imp.qt.)
Type de liquide de refroidissement Utilisez l’un des liquides suivants.
• “Toyota Super Long Life Coolant”(liquide de refroidissement super
longue durée Toyota)
• Un liquide de refroidissement simi- laire de haute qualité à base d’éthy-
lène glycol, fabriqué selon la
technologie hybride des acides
organiques longue durée et exempt
de silicate, d’amine, de nitrite et de
borate
N’utilisez pas d’eau pure seule.

8519-1. Caractéristiques
LC200_OM_OM60M96K_(EK)
9
Caractéristiques du véhicule

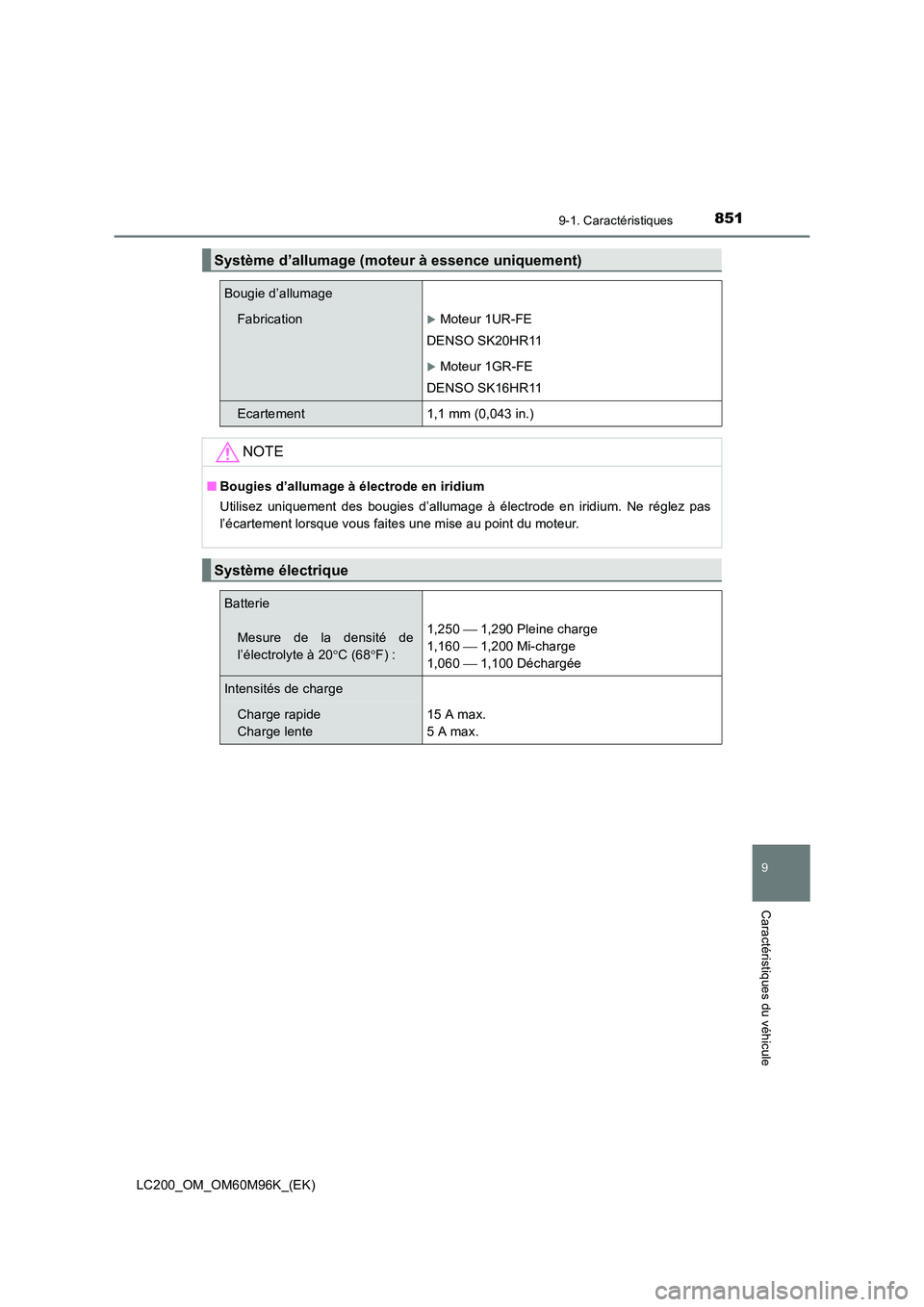

Système d’allumage (moteur à essence uniquement)
Bougie d’allumage
FabricationXMoteur 1UR-FE
DENSO SK20HR11
XMoteur 1GR-FE
DENSO SK16HR11
Ecartement1,1 mm (0,043 in.)
NOTE
■ Bougies d’allumage à électrode en iridium
Utilisez uniquement des bougies d’allumage à électrode en iridium. Ne réglez pas
l’écartement lorsque vous faites une mise au point du moteur.
Système électrique
Batterie
Mesure de la densité de
l’électrolyte à 20 °C (68 °F) : 1,250
 1,290 Pleine charge
1,160  1,200 Mi-charge
1,060  1,100 Déchargée
Intensités de charge
Charge rapide
Charge lente 15 A max.
5 A max.

8529-1. Caractéristiques
LC200_OM_OM60M96K_(EK)

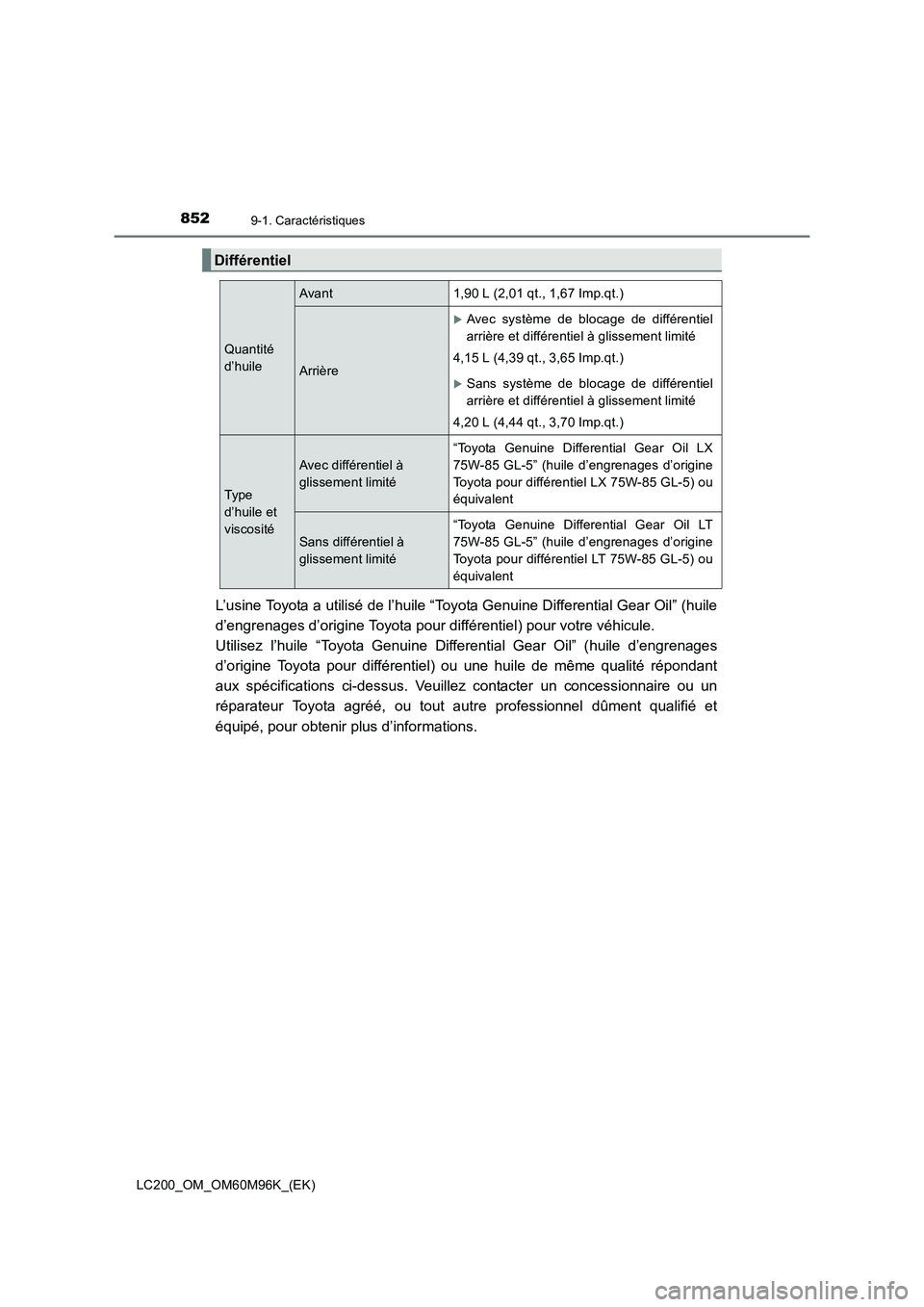

L’usine Toyota a utilisé de l’huile “Toyota Genuine Differential Gear Oil” (huile
d’engrenages d’origine Toyota pour différentiel) pour votre véhicule.
Utilisez l’huile “Toyota Genuine Differential Gear Oil” (huile d’engrenages
d’origine Toyota pour différentiel) ou une huile de même qualité répondant
aux spécifications ci-dessus. Veuillez contacter un concessionnaire ou un
réparateur Toyota agréé, ou tout autre professionnel dûment qualifié et
équipé, pour obtenir plus d’informations.
Différentiel
Quantité
d’huile
Avant1,90 L (2,01 qt., 1,67 Imp.qt.)
Arrière
XAvec système de blocage de différentiel
arrière et différentiel à glissement limité
4,15 L (4,39 qt., 3,65 Imp.qt.)
XSans système de blocage de différentiel
arrière et différentiel à glissement limité
4,20 L (4,44 qt., 3,70 Imp.qt.)
Type
d’huile et
viscosité
Avec différentiel à
glissement limité
“Toyota Genuine Differential Gear Oil LX
75W-85 GL-5” (huile d’engrenages d’origine
Toyota pour différentiel LX 75W-85 GL-5) ou
équivalent
Sans différentiel à
glissement limité
“Toyota Genuine Differential Gear Oil LT
75W-85 GL-5” (huile d’engrenages d’origine
Toyota pour différentiel LT 75W-85 GL-5) ou
équivalent

8539-1. Caractéristiques
LC200_OM_OM60M96K_(EK)
9
Caractéristiques du véhicule
La quantité de liquide représente la quantité de référence. Si un remplace-
ment est nécessaire, adressez-vous à un concessionnaire ou un réparateur
Toyota agréé, ou à tout autre professionnel dûment qualifié et équipé.
* : L’usine Toyota a utilisé de l’huile “Toyota Genuine Transfer Gear oil LF” (huiled’engrenages d’origine Toyota pour boîte de transfert LF) pour votre véhicule. Utili-
sez l’huile “Toyota Genuine Transfer Gear oil LF” (huile d’engrenages d’origine
Toyota pour boîte de transfert LF) ou une huile de même qualité répondant aux
caractéristiques ci-dessus. Veuillez contacter un concessionnaire ou un réparateur
Toyota agréé, ou tout autre professionnel dûment qualifié et équipé, pour obtenir
plus d’informations.

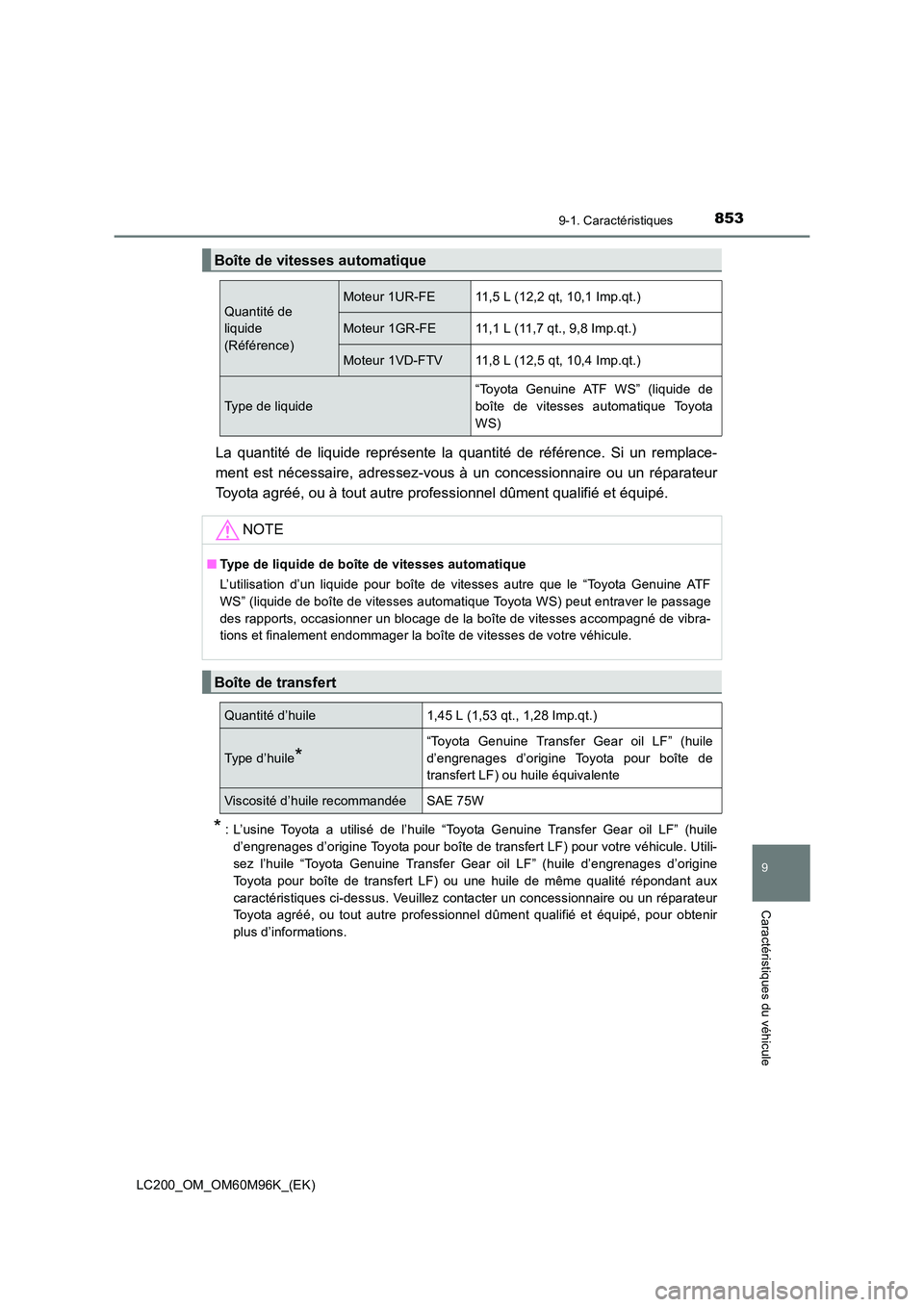

Boîte de vitesses automatique
Quantité de
liquide
(Référence)Moteur 1UR-FE11,5 L (12,2 qt, 10,1 Imp.qt.)
Moteur 1GR-FE11,1 L (11,7 qt., 9,8 Imp.qt.)
Moteur 1VD-FTV11,8 L (12,5 qt, 10,4 Imp.qt.)
Type de liquide
“Toyota Genuine ATF WS” (liquide de
boîte de vitesses automatique Toyota
WS)
NOTE
■ Type de liquide de boîte de vitesses automatique
L’utilisation d’un liquide pour boîte de vitesses autre que le “Toyota Genuine ATF
WS” (liquide de boîte de vitesses automatique Toyota WS) peut entraver le passage
des rapports, occasionner un blocage de la boîte de vitesses accompagné de vibra-
tions et finalement endommager la boîte de vitesses de votre véhicule.
Boîte de transfert
Quantité d’huile1,45 L (1,53 qt., 1,28 Imp.qt.)
Type d’huile*
“Toyota Genuine Transfer Gear oil LF” (huile
d’engrenages d’origine Toyota pour boîte de
transfert LF) ou huile équivalente
Viscosité d’huile recommandéeSAE 75W

8549-1. Caractéristiques
LC200_OM_OM60M96K_(EK)
*1 : Dégagement minimum de la pédale lorsque celle-ci est enfoncée avec une force de490 N (50 kgf, 110 lbf) lorsque le moteur fonctionne.
*2 : Course du levier de frein de stationnement lorsqu’il est tiré vers le haut avec uneforce de 200 N (20,4 kgf, 45,0 lbf)

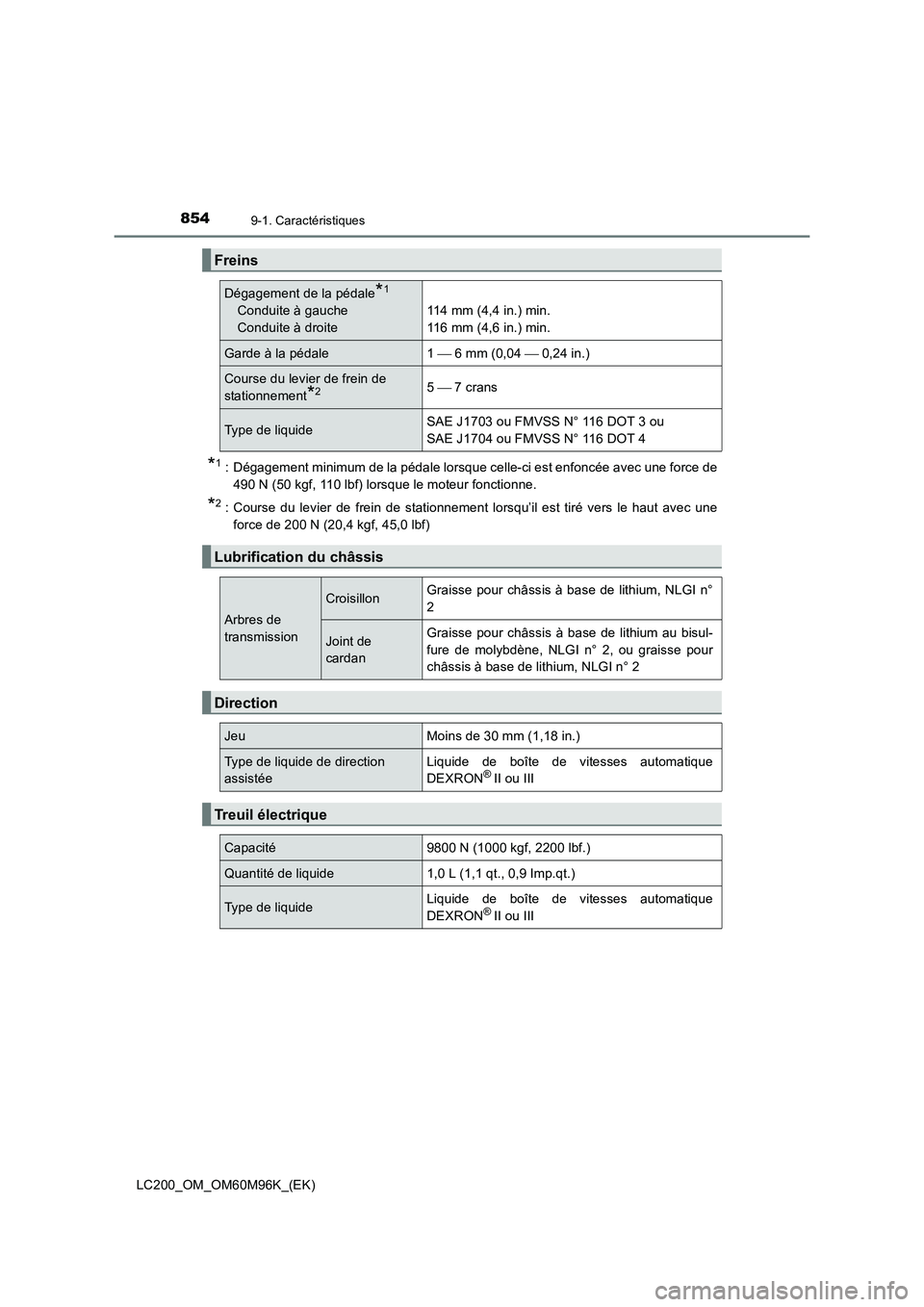

Freins
Dégagement de la pédale*1
Conduite à gauche
Conduite à droite 114 mm (4,4 in.) min.
116 mm (4,6 in.) min.
Garde à la pédale 1
 6 mm (0,04  0,24 in.)
Course du levier de frein de
stationnement
*25  7 crans
Type de liquide SAE J1703 ou FMVSS N° 116 DOT 3 ou
SAE J1704 ou FMVSS N° 116 DOT 4
Lubrification du châssis
Arbres de
transmission
CroisillonGraisse pour châssis à base de lithium, NLGI n°
2
Joint de
cardanGraisse pour châssis à base de lithium au bisul-
fure de molybdène, NLGI n° 2, ou graisse pour
châssis à base de lithium, NLGI n° 2
Direction
JeuMoins de 30 mm (1,18 in.)
Type de liquide de direction
assistéeLiquide de boîte de vitesses automatique
DEXRON® II ou III
Treuil électrique
Capacité9800 N (1000 kgf, 2200 lbf.)
Quantité de liquide1,0 L (1,1 qt., 0,9 Imp.qt.)
Type de liquideLiquide de boîte de vitesses automatique
DEXRON® II ou III

8559-1. Caractéristiques
LC200_OM_OM60M96K_(EK)
9
Caractéristiques du véhicule

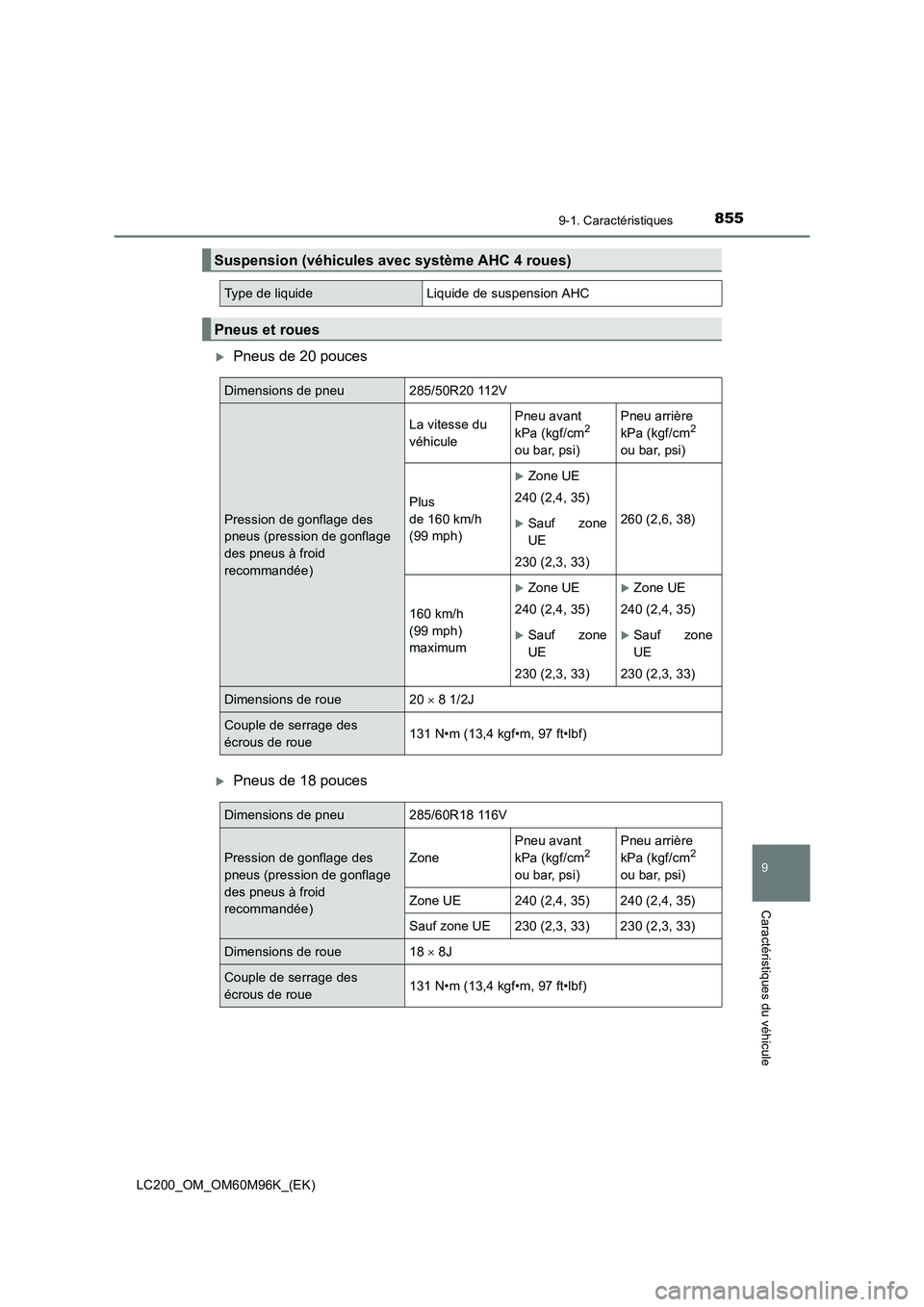

XPneus de 20 pouces
XPneus de 18 pouces
Suspension (véhicules avec système AHC 4 roues)
Type de liquideLiquide de suspension AHC
Pneus et roues
Dimensions de pneu 285/50R20 112V
Pression de gonflage des
pneus (pression de gonflage
des pneus à froid
recommandée)La vitesse du
véhicule
Pneu avant
kPa (kgf/cm
2
ou bar, psi) Pneu arrière
kPa (kgf/cm2
ou bar, psi)
Plus
de 160 km/h
(99 mph)
XZone UE
240 (2,4, 35) 260 (2,6, 38)
XSauf zone
UE
230 (2,3, 33)
160 km/h
(99 mph)
maximum
XZone UE
240 (2,4, 35) XZone UE
240 (2,4, 35)
XSauf zone
UE
230 (2,3, 33) XSauf zone
UE
230 (2,3, 33)
Dimensions de roue 20 × 8 1/2J
Couple de serrage des
écrous de roue 131 N•m (13,4 kgf•m, 97 ft•lbf)
Dimensions de pneu 285/60R18 116V
Pression de gonflage des
pneus (pression de gonflage
des pneus à froid
recommandée)Zone
Pneu avant
kPa (kgf/cm2
ou bar, psi) Pneu arrière
kPa (kgf/cm2
ou bar, psi)
Zone UE 240 (2,4, 35) 240 (2,4, 35)
Sauf zone UE 230 (2,3, 33) 230 (2,3, 33)
Dimensions de roue 18 × 8J
Couple de serrage des
écrous de roue 131 N•m (13,4 kgf•m, 97 ft•lbf)

8569-1. Caractéristiques
LC200_OM_OM60M96K_(EK)

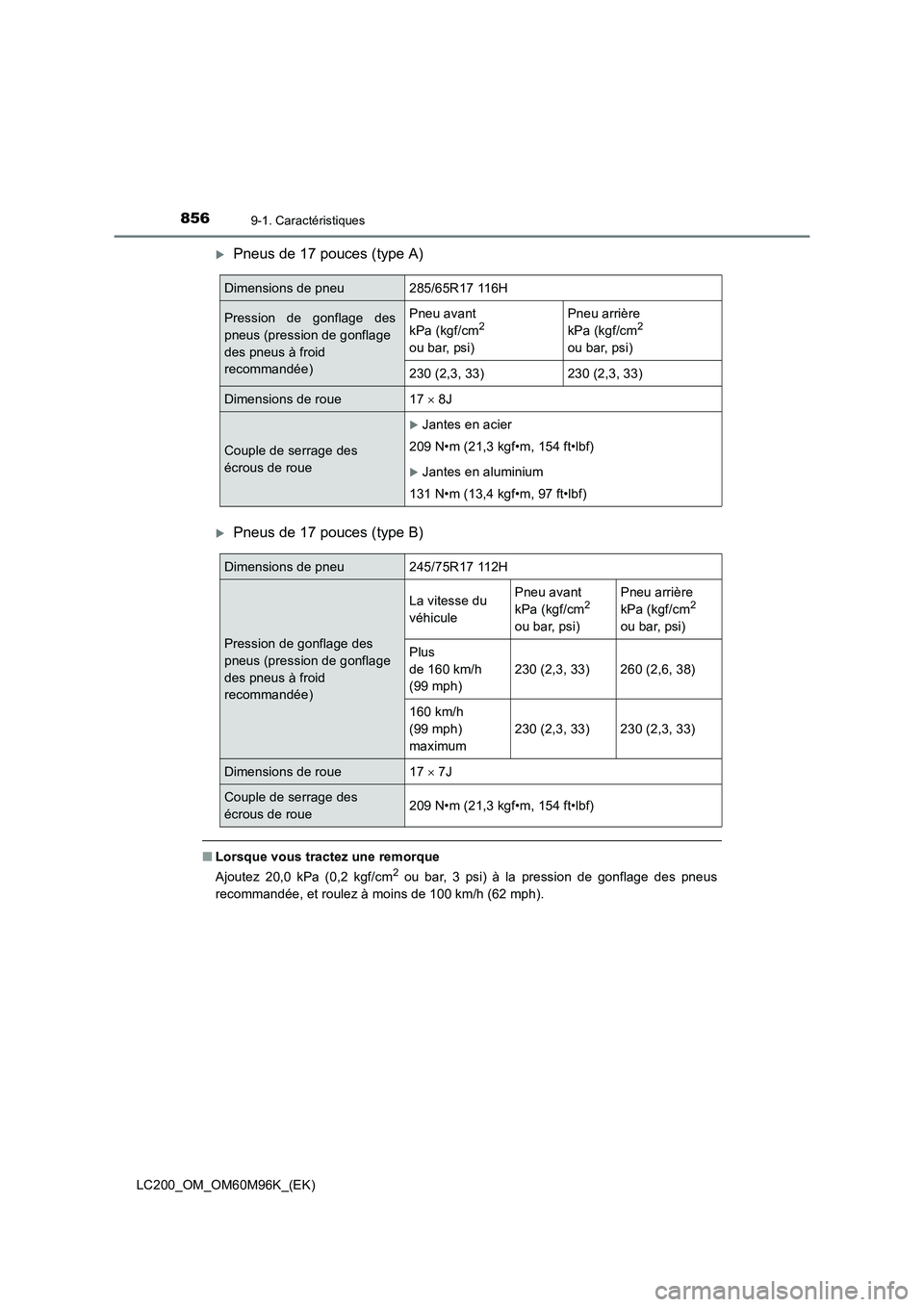

XPneus de 17 pouces (type A)
XPneus de 17 pouces (type B)
■Lorsque vous tractez une remorque
Ajoutez 20,0 kPa (0,2 kgf/cm2 ou bar, 3 psi) à la pression de gonflage des pneus
recommandée, et roulez à moins de 100 km/h (62 mph).
Dimensions de pneu 285/65R17 116H
Pression de gonflage des
pneus (pression de gonflage
des pneus à froid
recommandée) Pneu avant
kPa (kgf/cm2
ou bar, psi) Pneu arrière
kPa (kgf/cm2
ou bar, psi)
230 (2,3, 33) 230 (2,3, 33)
Dimensions de roue 17 × 8J
Couple de serrage des
écrous de roue
XJantes en acier
209 N•m (21,3 kgf•m, 154 ft•lbf)
XJantes en aluminium
131 N•m (13,4 kgf•m, 97 ft•lbf)
Dimensions de pneu 245/75R17 112H
Pression de gonflage des
pneus (pression de gonflage
des pneus à froid
recommandée) La vitesse du
véhicule
Pneu avant
kPa (kgf/cm
2
ou bar, psi) Pneu arrière
kPa (kgf/cm2
ou bar, psi)
Plus
de 160 km/h
(99 mph) 230 (2,3, 33) 260 (2,6, 38)
160 km/h
(99 mph)
maximum 230 (2,3, 33) 230 (2,3, 33)
Dimensions de roue 17
× 7J
Couple de serrage des
écrous de roue 209 N•m (21,3 kgf•m, 154 ft•lbf)
