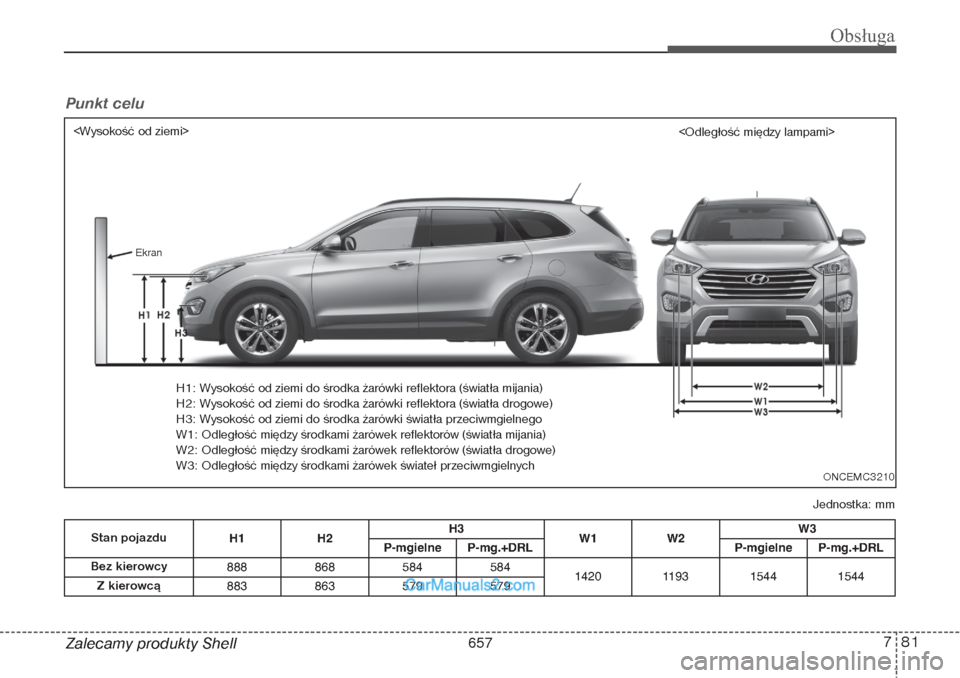

Stan pojazdu
H1 H2H3
W1 W2W3
P-mgielne
P-mg.+DRL P-mgielne
P-mg.+DRL
Bez kierowcy
888 868 584
584
1420 1193 1544
1544
Z kierowcą
883 863 579
579
Jednostka: mm

H1: Wysokość od ziemi do środka żarówki reflektora (światła mijania)
H2: Wysokość od ziemi do środka żarówki reflektora (światła drogowe)
H3: Wysokość od ziemi do środka żarówki światła przeciwmgielnego
W1: Odległość między środkami żarówek reflektorów (światła mijania)
W2: Odległość między środkami żarówek reflektorów (światła drogowe)
W3: Odległość między środkami żarówek świateł przeciwmgielnych
Punkt celu
ONCEMC3210
Ekran
657

Obsługa82 7
Zalecamy produkty Shell
Pionowa linia przechodząca przez środek
żarówki lewego reflektoraOś pojazdu
Linia odcięciaPionowa linia przechodząca przez środek
żarówki prawego reflektora
Pozioma linia przechodząca przez
środki żarówek reflektorów
Ziemia W1 (światła mijania)
H1 (światła mijania)
ONCEMC3207

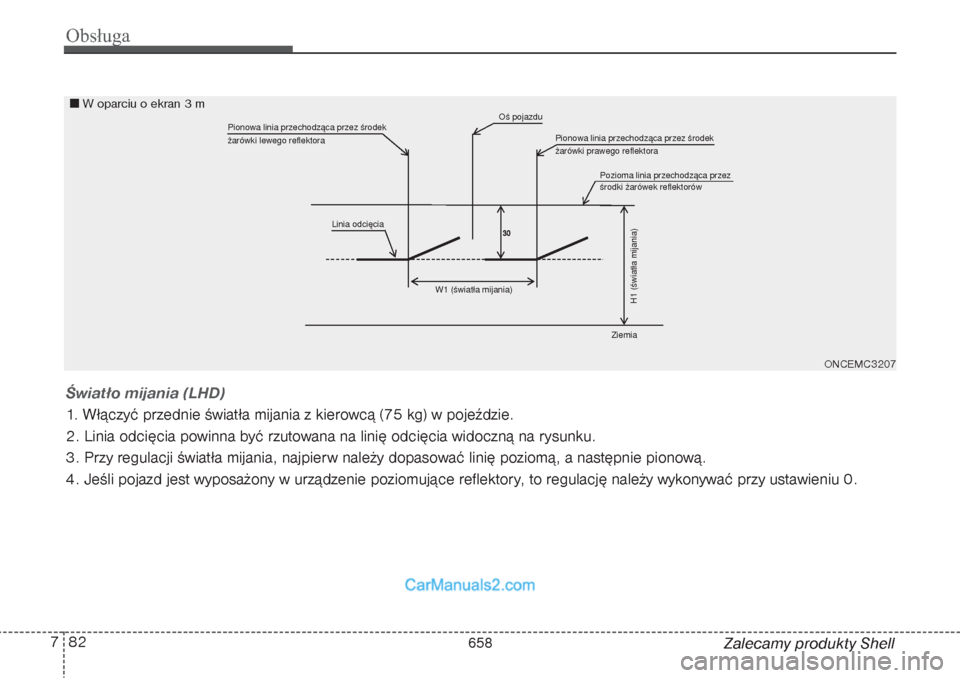

Światło mijania (LHD) 1. Włączyć przednie światła mijania z kierowcą (75 kg) w pojeździe.
2. Linia odcięcia powinna być rzutowana na linię odcięcia widoczną na rysunku.
3. Przy regulacji światła mijania, najpierw należy dopasować linię poziomą, a następnie pionową.
4. Jeśli pojazd jest wyposażony w urządzenie poziomujące reflektory, to regulację należy wykonywać przy ustawieniu 0.W oparciu o ekran 3 m
658

783
Obsługa
Zalecamy produkty Shell
Pionowa linia przechodząca przez środek
żarówki lewego reflektoraOś pojazdu
Linia odcięciaPionowa linia przechodząca przez środek
żarówki prawego reflektora
Pozioma linia przechodząca przez
środki żarówek reflektorów
Ziemia W1 (światła mijania)
H1 (światła mijania)
ONCEMC3208

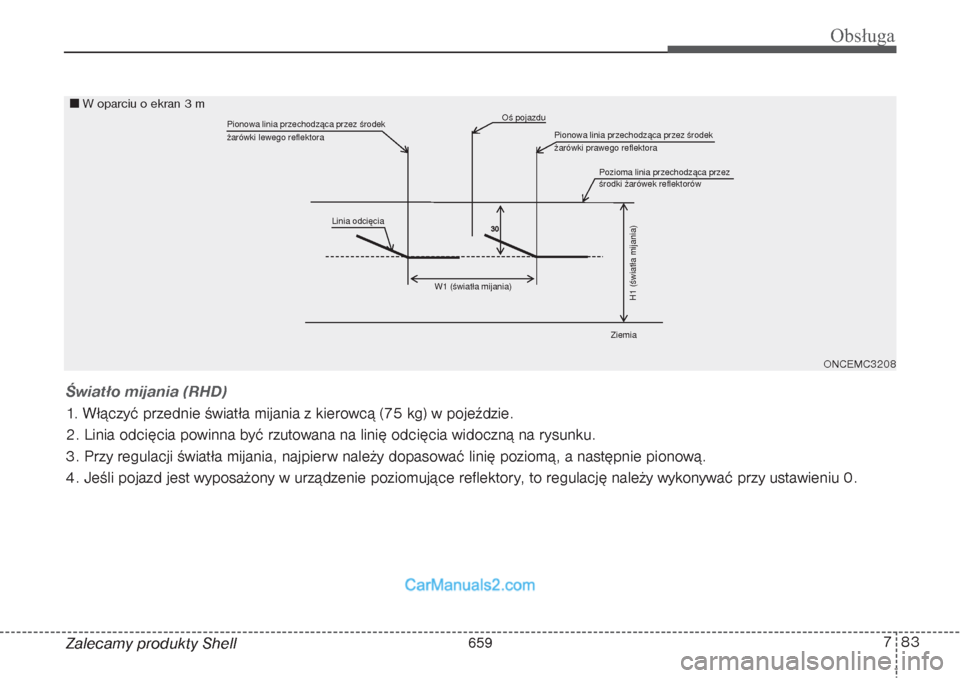

Światło mijania (RHD) 1. Włączyć przednie światła mijania z kierowcą (75 kg) w pojeździe.
2. Linia odcięcia powinna być rzutowana na linię odcięcia widoczną na rysunku.
3. Przy regulacji światła mijania, najpierw należy dopasować linię poziomą, a następnie pionową.
4. Jeśli pojazd jest wyposażony w urządzenie poziomujące reflektory, to regulację należy wykonywać przy ustawieniu 0.W oparciu o ekran 3 m
659

Obsługa84 7
Zalecamy produkty Shell
Pionowa linia przechodząca przez środek
żarówki lewego reflektora Oś pojazdu
Linia odcięcia Pozioma linia przechodząca przez środki
żarówek świateł przeciwmgielnychPionowa linia przechodząca przez środek
żarówki prawego światła przeciwmgielnego
Ziemia
W3 (światła przeciwmgielne)Ograniczenie
górne
H3 (światła
przeciwmgielne)
ONCEMC3209

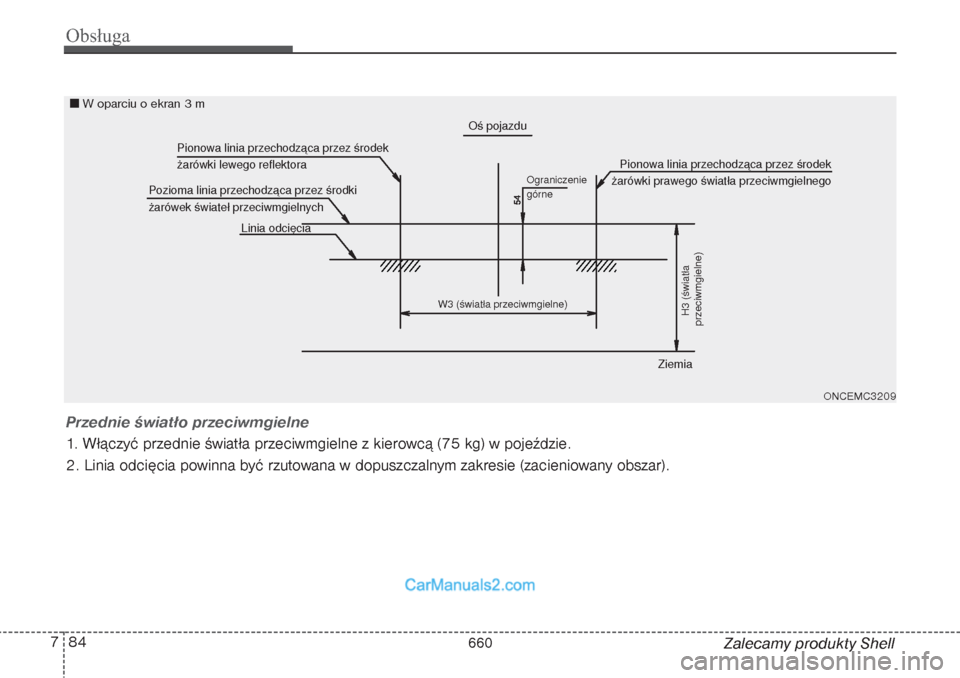

Przednie światło przeciwmgielne 1. Włączyć przednie światła przeciwmgielne z kierowcą (75 kg) w pojeździe.
2. Linia odcięcia powinna być rzutowana w dopuszczalnym zakresie (zacieniowany obszar).W oparciu o ekran 3 m
660

785
Obsługa
Zalecamy produkty ShellWymiana kierunkowskazu
bocznego Jeżeli żarówka nie świeci, zalecamy
przeprowadzenie kontroli systemu
w autoryzowanej stacji obsługi HYUN-
DAI.
Wymiana żarówek tylnej lampy
zespolonej(1) Kierunkowskaz tylny
(2) Światło cofania
(3) Światło tylne/stop
(4) Światło tylne (żarówka), światło
tylne/stop (LED)
Lampa zewnętrznaTylny kierunkowskaz oraz światło
stop/tylne
1. Wyłączyć silnik.
2. Otworzyć bagażnik.
3. Odkręcić wkręty mocujące zespół
lampy za pomocą śrubokręta z koń-
cówką krzyżową.
4. Wymontować tylną lampę zespoloną
z nadwozia pojazdu.
ONCEMC3214
ONCNMC2037
661

Obsługa86 7
Zalecamy produkty Shell 5. Wymontować oprawę z lampy, obra-
cając ją w kierunku przeciwnym do
ruchu wskazówek zegara, aż zacze-
py oprawy znajdą się w jednej linii
z wycięciami lampy.
6. Wyjąć żarówkę z oprawy, wciskając
i obracając w kierunku przeciwnym
do ruchu wskazówek zegara, aż
zaczepy żarówki znajdą się w jednej
linii z wycięciami oprawy. Wyciągnąć
żarówkę z oprawy.7. Włożyć nową żarówkę w oprawę
i obrócić aż do zatrzaśnięcia.
8. Zamontować oprawę w zespole
lampy, dopasowując zaczepy oprawy
do wycięć w zespole lampy. Wcisnąć
oprawę w zespół lampy i obrócić
w kierunku zgodnym z ruchem wska-
zówek zegara.
9. Zamontować zespół lampy w nadwo-
ziu pojazdu.
Lampa wewnętrzna1. Wyłączyć silnik.
2. Otworzyć bagażnik.
3. Zdjąć pokrywę serwisową używając
śrubokręta płaskiego
ODM072036
ONCNMC2038
662

787
Obsługa
Zalecamy produkty Shell Światło tylne/światło cofania (żarówka)
4. Wymontować oprawę z lampy, obra-
cając ją w kierunku przeciwnym do
ruchu wskazówek zegara, aż zacze-
py oprawy znajdą się w jednej linii
z wycięciami lampy.
5. Wyciągnąć żarówkę z oprawy.
6. Włożyć nową żarówkę w oprawę.
7. Zamontować oprawę w zespole
lampy, dopasowując zaczepy oprawy
do wycięć w zespole lampy i obraca-
jąc oprawę w kierunku zgodnym
z ruchem wskazówek zegara.
8. Zamontować zespół lampy w nadwo-
ziu pojazdu.
Tylne światło przeciwmgielne 1. Wymontować oprawę z lampy, obra-
cając ją w kierunku przeciwnym do
ruchu wskazówek zegara, aż zacze-
py oprawy znajdą się w jednej linii
z wycięciami lampy.
2. Wyjąć żarówkę z oprawy, wciskając
i obracając w kierunku przeciwnym
do ruchu wskazówek zegara, aż
zaczepy żarówki znajdą się w jednej
linii z wycięciami oprawy. Wyciągnąć
żarówkę z oprawy.
3. Włożyć nową żarówkę w oprawę.
Wymiana dodatkowego światła
stop1. Otworzyć bagażnik.
2. Ostrożnie wymontować środkową
osłonę spojlera.
3. Rozłączyć złącze elektryczne.
ODMEMC2012
ONCNMC2039
OANNMC2037
663

Obsługa88 7
Zalecamy produkty Shell 4. Poluzować nakrętki mocujące i zdjąć
spojler.5. Wymontować zespół dodatkowego
światła stop (A) po poluzowaniu
nakrętek i dyszy spryskiwacza.
6. Zamontować nowy zespół lampy
w przeciwnej kolejności do demonta-
żu.
Wymiana żarówki lampki oświe-
tlającej tablicę rejestracyjną 1. Za pomocą śrubokręta z końcówką
krzyżową odkręcić wkręty mocujące
soczewki.
2. Wyjąć soczewki.
3. Wyjąć żarówkę przez pociągnięcie.
4. Zainstalować nową żarówkę.
5. Zainstalować ponownie soczewki za
pomocą śrub podtrzymujących.
ODMEMC2022
ODMEMC2021
B A
ODM072039
