Cechy samochodu Hyundai
Zalecamy produkty ShellWarunki, w których nie działa
system wspomagania parkowa-
niaSystem może nie działać prawidło-
wo, jeśli:1. Czujniki pokryte są lodem lub szro-
nem (Będzie działał normalnie, gdy
lód się stopi.)
2. Czujnik zasłonięty jest obcym cia-
łem, takim jak śnieg czy woda, lub
gdy osłona czujnika jest zablokowa-
na (będzie działał normalnie po usu-
nięciu ciała obcego lub usunięciu
blokady czujnika).
3. Czujnik jest zanieczyszczony obcymi
ciałami, takim jak śnieg lub woda
(Zasięg powróci do normy po ich
usunięciu.)
4. Włącznik systemu został wyłączony.
System wspomagania parkowania
może być uszkodzony, jeśli:1. Pojazd porusza się po nierównej
nawierzchni (drogi nieutwardzone,
żwir, wyboje, pochyłość).
2. W zasięgu czujnika znajdują się
obiekty wytwarzające nadmierny
hałas (sygnały dźwiękowe samocho-
dów, głośne silniki motocykli lub
hamulce ciężarówek wspomagane
pneumatycznie).
3. Występują obfite opady lub pojazd
jest spryskiwany wodą.
4. W zasięgu czujnika znajdują się
nadajniki bezprzewodowe lub telefo-
ny komórkowe.
5. Czujnik pokryty jest śniegiem.Zasięg czujników może ulec
zmniejszeniu, gdy:1. Temperatura otoczenia jest bardzo
wysoka lub bardzo niska.
2. W zasięgu znajdują się trudno wykry-
walne obiekty o wysokości mniejszej
niż 1 m i średnicy mniejszej od 14 cm.
Poniższe obiekty mogą nie być
wykrywane przez czujniki:1. Przedmioty o ostrych krawędziach
lub wąskie, takie jak liny, łańcuchy
i niewielkie słupki.
2. Obiekty o własnościach pochłaniają-
cych fale o częstotliwości charaktery-
stycznej dla czujnika, takie jak tkani-
ny, materiały gąbczaste lub śnieg.
UWAGA
1. Sygnał ostrzegawczy może nie być
emitowany sekwencyjnie w zależ-
ności od prędkości i kształtu wy-
krytych obiektów.
2. Układ wspomagania parkowania
może działać wadliwie, jeżeli
zmieniona została wysokość zde-
rzaka czy wysokość zamocowania
czujników. Działanie czujników
może być zakłócane przez wypo-
sażenie lub akcesoria montowane
niefabrycznie.
3. Czujnik może nie wykrywać
obiektów w odległości mniejszej
niż 30 cm lub może wskazywać
ich nieprawidłową odległość.
Zachować ostrożność.
(ciąg dalszy)
209

Cechy samochodu Hyundai108 4
Zalecamy produkty Shell
(ciąg dalszy)
4. Jeżeli czujnik jest zamarznięty lub
zanieczyszczony śniegiem, pyłem
lub wodą, może nie działać aż do
usunięcia zanieczyszczeń za pomo-
cą kawałka miękkiej tkaniny.
5. Należy unikać naciskania, zadra-
pań lub uderzeń czujnika twardy-
mi przedmiotami, które mogą
uszkodzić powierzchnię czujnika.
Może to spowodować jego uszko-
dzenie.
UWAGA
Układ wykrywa obiekty wyłącznie
w zasięgu i w sąsiedztwie czujników.
Nie wykrywa obiektów w innych
obszarach, niebędących w sąsiedz-
twie zamontowanych czujników.
Również niewielkie lub wąskie
obiekty, takie jak słupki lub obiekty
znajdujące się pomiędzy czujnika-
mi, mogą nie być wykrywane. Przed
parkowaniem należy zawsze wizual-
nie sprawdzić przestrzeń przed i za
samochodem. Upewnić się, że każdy
kierowca, niezaznajomiony z ukła-
dem, został poinformowany o jego
możliwościach i ograniczeniach.
SamodiagnozaJeżeli po przesunięciu dźwigni zmiany
biegów w położenie biegu wstecznego
(R) wystąpi jeden lub wiele z poniższych
objawów, może to oznaczać niespraw-
ność układu wspomagania parkowania
tyłem.
• Nie słychać dźwięku ostrzegawczego
lub sygnał dźwiękowy jest przerywa-
ny.
Jeżeli to nastąpi, zalecamy przeprowa-
dzenie kontroli systemu w autoryzowa-
nej stacji obsługi HYUNDAI.
OSTRZEŻENIE
Zwrócić specjalną uwagę w przy-
padku, gdy pojazd porusza się
w pobliżu obiektów na drodze,
zwłaszcza pieszych, a w szczegól-
ności dzieci. Należy pamiętać
o tym, że niektóre obiekty mogą
nie być wykrywane przez czujniki
ze względu na ich odległość, roz-
miar i materiał, z którego są wyko-
nane; czynniki te ograniczają sku-
teczność czujnika. Przed skierowa-
niem pojazdu w dowolną stronę
należy zawsze dokonać wizualne-
go sprawdzenia, aby upewnić się,
że droga jest wolna od wszelkich
przeszkód.
OSTRZEŻENIE
Gwarancja nowego pojazdu nie
obejmuje wszelkich wypadków,
uszkodzeń pojazdu lub obrażeń
jadących spowodowanych niepra-
widłowym działaniem układu
wspomagania parkowania. Należy
zawsze prowadzić samochód bez-
piecznie i ostrożnie.(miga)
• na wyświetlaczu (opcja)
210

4 109
Cechy samochodu Hyundai

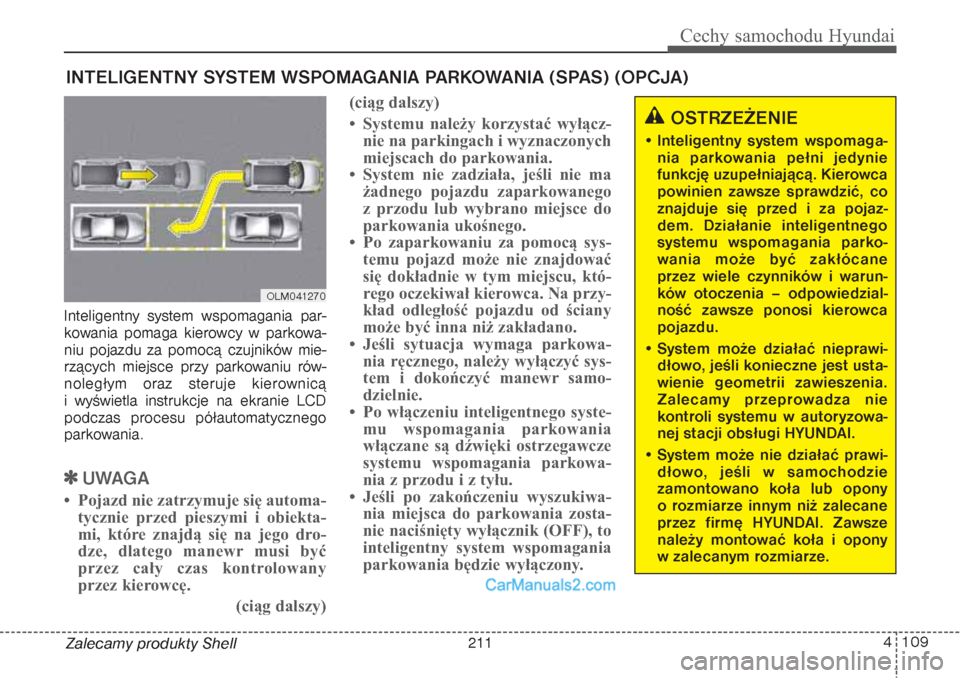

Zalecamy produkty Shell Inteligentny system wspomagania par-
kowania pomaga kierowcy w parkowa-
niu pojazdu za pomocą czujników mie-
rzących miejsce przy parkowaniu rów-
noległym oraz steruje kierownicą
i wyświetla instrukcje na ekranie LCD
podczas procesu półautomatycznego
parkowania.
UWAGA
• Pojazd nie zatrzymuje się automa-
tycznie przed pieszymi i obiekta-
mi, które znajdą się na jego dro-
dze, dlatego manewr musi być
przez cały czas kontrolowany
przez kierowcę.
(ciąg dalszy)(ciąg dalszy)
• Systemu należy korzystać wyłącz-
nie na parkingach i wyznaczonych
miejscach do parkowania.
• System nie zadziała, jeśli nie ma
żadnego pojazdu zaparkowanego
z przodu lub wybrano miejsce do
parkowania ukośnego.
• Po zaparkowaniu za pomocą sys-
temu pojazd może nie znajdować
się dokładnie w tym miejscu, któ-
rego oczekiwał kierowca. Na przy-
kład odległość pojazdu od ściany
może być inna niż zakładano.
• Jeśli sytuacja wymaga parkowa-
nia ręcznego, należy wyłączyć sys-
tem i dokończyć manewr samo-
dzielnie.
• Po włączeniu inteligentnego syste-
mu wspomagania parkowania
włączane są dźwięki ostrzegawcze
systemu wspomagania parkowa-
nia z przodu i z tyłu.
• Jeśli po zakończeniu wyszukiwa-
nia miejsca do parkowania zosta-
nie naciśnięty wyłącznik (OFF), to
inteligentny system wspomagania
parkowania będzie wyłączony.INTELIGENTNY SYSTEM WSPOMAGANIA PARKOWANIA (SPAS) (OPCJA)
OLM041270
OSTRZEŻENIE
• Inteligentny system wspomaga-
nia parkowania pełni jedynie
funkcję uzupełniającą. Kierowca
powinien zawsze sprawdzić, co
znajduje się przed i za pojaz-
dem. Działanie inteligentnego
systemu wspomagania parko-
wania może być zakłócane
przez wiele czynników i warun-
ków otoczenia – odpowiedzial-
ność zawsze ponosi kierowca
pojazdu.
• System może działać nieprawi-
dłowo, jeśli konieczne jest usta-
wienie geometrii zawieszenia.
Zalecamy przeprowadza nie
kontroli systemu w autoryzowa-
nej stacji obsługi HYUNDAI.
• System może nie działać prawi-
dłowo, jeśli w samochodzie
zamontowano koła lub opony
o rozmiarze innym niż zalecane
przez firmę HYUNDAI. Zawsze
należy montować koła i opony
w zalecanym rozmiarze.
211

Cechy samochodu Hyundai110 4
Zalecamy produkty Shell

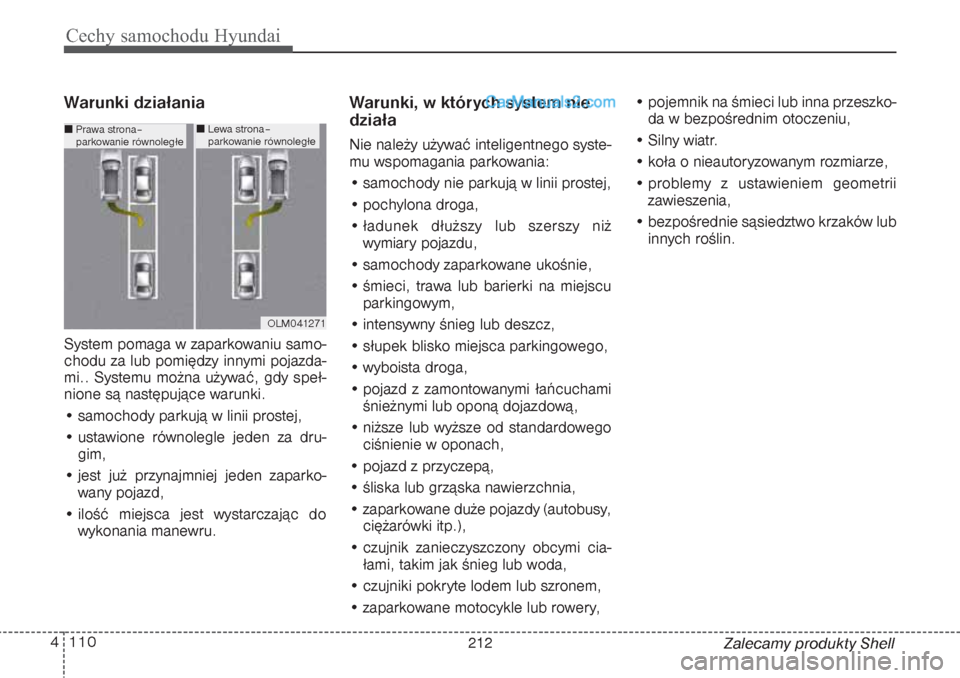

Warunki działaniaSystem pomaga w zaparkowaniu samo-
chodu za lub pomiędzy innymi pojazda-
mi.. Systemu można używać, gdy speł-
nione są następujące warunki.
• samochody parkują w linii prostej,
• ustawione równolegle jeden za dru-
gim,
• jest już przynajmniej jeden zaparko-
wany pojazd,
• ilość miejsca jest wystarczając do
wykonania manewru.
Warunki, w których system nie
działaNie należy używać inteligentnego syste-
mu wspomagania parkowania:
• samochody nie parkują w linii prostej,
• pochylona droga,
• ładunek dłuższy lub szerszy niż
wymiary pojazdu,
• samochody zaparkowane ukośnie,
• śmieci, trawa lub barierki na miejscu
parkingowym,
• intensywny śnieg lub deszcz,
• słupek blisko miejsca parkingowego,
• wyboista droga,
• pojazd z zamontowanymi łańcuchami
śnieżnymi lub oponą dojazdową,
• niższe lub wyższe od standardowego
ciśnienie w oponach,
• pojazd z przyczepą,
• śliska lub grząska nawierzchnia,
• zaparkowane duże pojazdy (autobusy,
ciężarówki itp.),
• czujnik zanieczyszczony obcymi cia-
łami, takim jak śnieg lub woda,
• czujniki pokryte lodem lub szronem,
• zaparkowane motocykle lub rowery,• pojemnik na śmieci lub inna przeszko-
da w bezpośrednim otoczeniu,
• Silny wiatr.
• koła o nieautoryzowanym rozmiarze,
• problemy z ustawieniem geometrii
zawieszenia,
• bezpośrednie sąsiedztwo krzaków lub
innych roślin.
OLM041271
Prawa strona–
parkowanie równoległe
Lewa strona–
parkowanie równoległe
212

4 111
Cechy samochodu Hyundai
Zalecamy produkty Shell

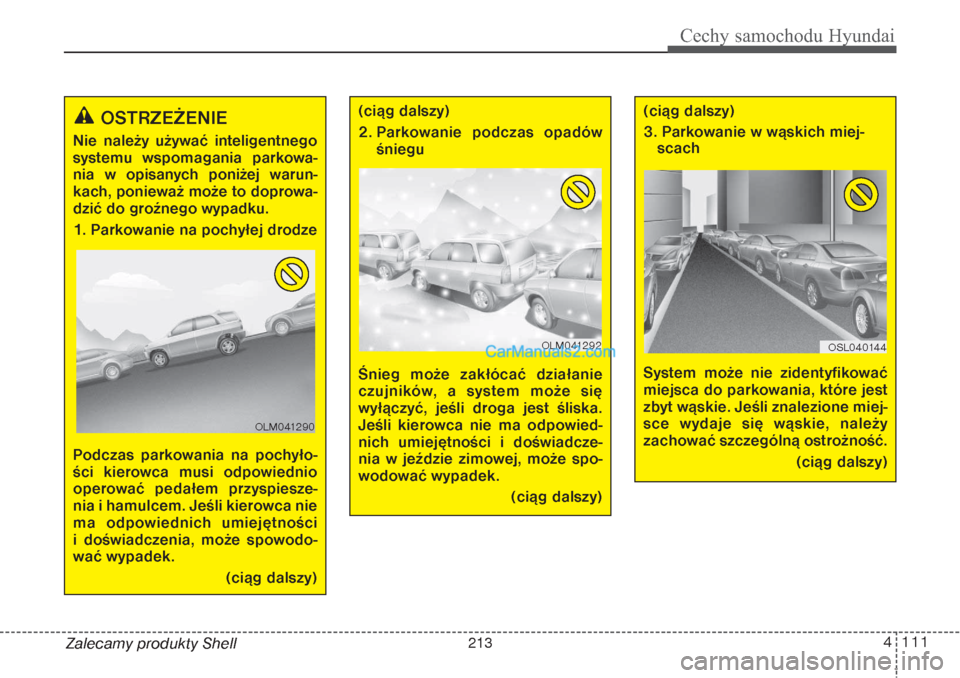

OSTRZEŻENIE
Nie należy używać inteligentnego
systemu wspomagania parkowa-
nia w opisanych poniżej warun-
kach, ponieważ może to doprowa-
dzić do groźnego wypadku.
1. Parkowanie na pochyłej drodze
Podczas parkowania na pochyło-
ści kierowca musi odpowiednio
operować pedałem przyspiesze-
nia i hamulcem. Jeśli kierowca nie
ma odpowiednich umiejętności
i doświadczenia, może spowodo-
wać wypadek.
(ciąg dalszy)
OLM041290
(ciąg dalszy)
2. Parkowanie podczas opadów
śniegu
Śnieg może zakłócać działanie
czujników, a system może się
wyłączyć, jeśli droga jest śliska.
Jeśli kierowca nie ma odpowied-
nich umiejętności i doświadcze-
nia w jeździe zimowej, może spo-
wodować wypadek.
(ciąg dalszy)
(ciąg dalszy)
3. Parkowanie w wąskich miej-
scach
System może nie zidentyfikować
miejsca do parkowania, które jest
zbyt wąskie. Jeśli znalezione miej-
sce wydaje się wąskie, należy
zachować szczególną ostrożność.
(ciąg dalszy)
OLM041292
OSL040144
213

Cechy samochodu Hyundai112 4
Zalecamy produkty Shell
(ciąg dalszy)

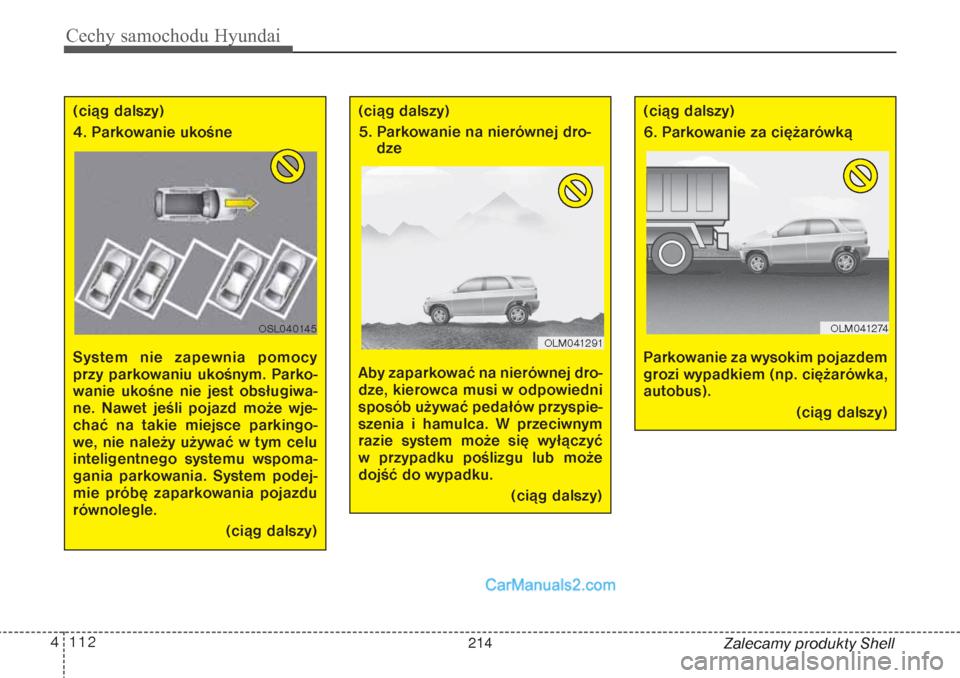

4. Parkowanie ukośne
System nie zapewnia pomocy
przy parkowaniu ukośnym. Parko-
wanie ukośne nie jest obsługiwa-
ne. Nawet jeśli pojazd może wje-
chać na takie miejsce parkingo-
we, nie należy używać w tym celu
inteligentnego systemu wspoma-
gania parkowania. System podej-
mie próbę zaparkowania pojazdu
równolegle.
(ciąg dalszy)
(ciąg dalszy)
5. Parkowanie na nierównej dro-
dze
Aby zaparkować na nierównej dro-
dze, kierowca musi w odpowiedni
sposób używać pedałów przyspie-
szenia i hamulca. W przeciwnym
razie system może się wyłączyć
w przypadku poślizgu lub może
dojść do wypadku.
(ciąg dalszy)
(ciąg dalszy)
6. Parkowanie za ciężarówką
Parkowanie za wysokim pojazdem
grozi wypadkiem (np. ciężarówka,
autobus).
(ciąg dalszy)
OSL040145
OLM041274
OLM041291
214

4 113
Cechy samochodu Hyundai
Zalecamy produkty Shell
Działanie systemu1. Uaktywnienie inteligentnego systemu
wspomagania parkowania.
2. Wybór trybu wspomagania parkowa-
nia.
3. Wyszukiwanie miejsca do zaparko-
wania (powoli jechać do przodu).
4. Zakończenie wyszukiwania (automa-
tyczne przy użyciu czujnika).
5. Sterowanie kierownicą
(1) Przełączanie biegów zgodnie
z instrukcjami na wyświetlaczu LCD.
(2) Wolna jazda z naciskaniem
hamulca.
6. Zakończenie parkowania wspomaga-
nego przez system.
7. W razie potrzeby ręczna korekta miej-
sca postoju pojazdu.
UWAGA
• Przed uaktywnieniem systemu
należy sprawdzić, czy warunki
umożliwiają jego użycie.
• Dla własnego bezpieczeństwa pod-
czas parkowania należy regulować
prędkość jazdy używając tylko
pedału hamulca.
1. Uaktywnienie inteligentnego sys-
temu wspomagania parkowania• Nacisnąć przycisk inteligentnego sys-
temu wspomagania parkowania
(lampka na przycisku zapali się).
• Inteligentny system wspomagania
parkowania zostanie uaktywniony
(lampka na przycisku zapali się).
W przypadku wykrycia przeszkody
będzie słyszalny dźwięk ostrzegaw-
czy.
(ciąg dalszy)
7. Przeszkoda na miejscu parko-
wania
System może wyszukać miejsce
do parkowania, na którym znajdu-
je się przeszkoda. Przy próbie
zaparkowania na tym miejscu
może dojść do wypadku.
Nie można polegać wyłącznie na
ocenie inteligentnego systemu
wspomagania parkowania.
OLM041272
ODM042240
215

Cechy samochodu Hyundai114 4
Zalecamy produkty Shell • Nacisnąć ponownie przycisk inteli-
gentnego systemu wspomagania par-
kowania i przytrzymać go dłużej niż
2 sekundy, aby wyłączyć system.
• Włącznik inteligentnego systemu
wspomagania parkowania jest auto-
matycznie ustawiany w położenie
OFF przy każdym włączeniu zapłonu.
2. Wybór trybu wspomagania par-
kowania• Wybrać tryb wspomagania parkowa-
nia, naciskając przycisk inteligentne-
go systemu wspomagania parkowania
przy drążku selektora w położeniu N
(neutralne) lub D (jazda) i wciśniętym
pedale hamulca. Tryb parkowaniarównoległego po prawej stronie jest
ustawiany domyślnie w momencie
aktywacji inteligentnego systemu
wspomagania parkowania.
• Aby wybrać tryb parkowania równole-
głego po lewej stronie, należy ponow-
nie nacisnąć przycisk inteligentnego
systemu wspomagania parkowania.
• Kolejne naciśnięcie przycisku powo-
duje wyłączenie systemu.
ODMEDR2114 Prawa strona
– parkowanie równoległeODMEDR2101 Lewa strona
– parkowanie równoległe
216
