2015 Hyundai Grand Santa Fe Instrukcja Obsługi (in Polish)

4 163
Cechy samochodu Hyundai
Zalecamy produkty Shell

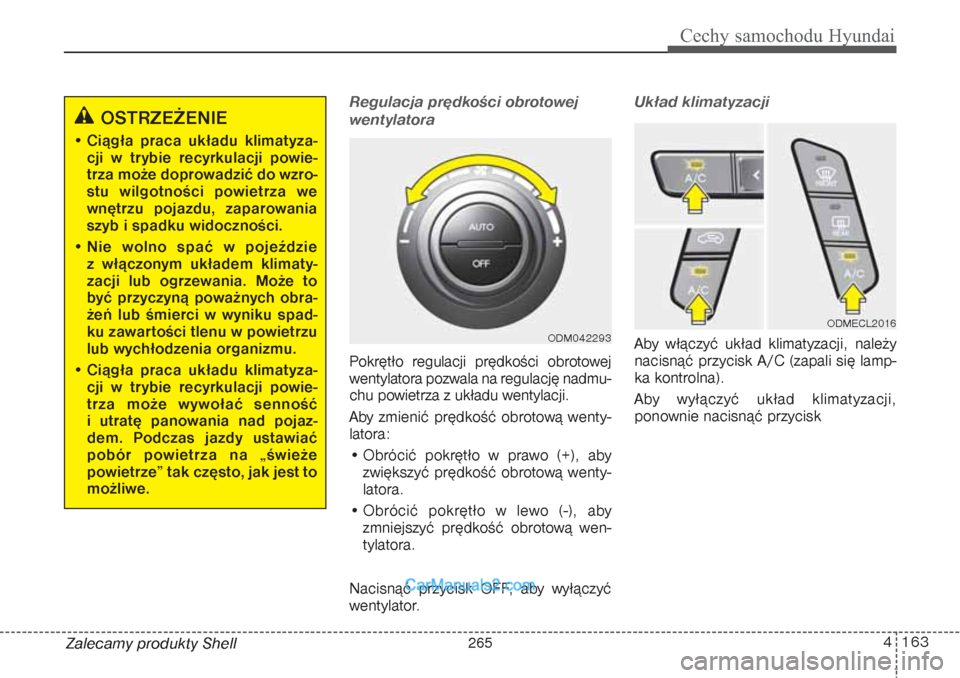

Regulacja prędkości obrotowej
wentylatoraPokrętło regulacji prędkości obrotowej
wentylatora pozwala na regulację nadmu-
chu powietrza z układu wentylacji.
Aby zmienić prędkość obrotową wenty-
latora:
• Obrócić pokrętło w prawo (+), aby
zwiększyć prędkość obrotową wenty-
latora.
• Obrócić pokrętło w lewo (-), aby
zmniejszyć prędkość obrotową wen-
tylatora.
Nacisnąć przycisk OFF, aby wyłączyć
wentylator.
Układ klimatyzacjiAby włączyć układ klimatyzacji, należy
nacisnąć przycisk A/C (zapali się lamp-
ka kontrolna).
Aby wyłączyć układ klimatyzacji,
ponownie nacisnąć przycisk
OSTRZEŻENIE
• Ciągła praca układu klimatyza-
cji w trybie recyrkulacji powie-
trza może doprowadzić do wzro-
stu wilgotności powietrza we
wnętrzu pojazdu, zaparowania
szyb i spadku widoczności.
• Nie wolno spać w pojeździe
z włączonym układem klimaty-
zacji lub ogrzewania. Może to
być przyczyną poważnych obra-
żeń lub śmierci w wyniku spad-
ku zawartości tlenu w powietrzu
lub wychłodzenia organizmu.
• Ciągła praca układu klimatyza-
cji w trybie recyrkulacji powie-
trza może wywołać senność
i utratę panowania nad pojaz-
dem. Podczas jazdy ustawiać
pobór powietrza na „świeże
powietrze” tak często, jak jest to
możliwe.
ODM042293
ODMECL2016
265

Cechy samochodu Hyundai164 4
Zalecamy produkty Shell

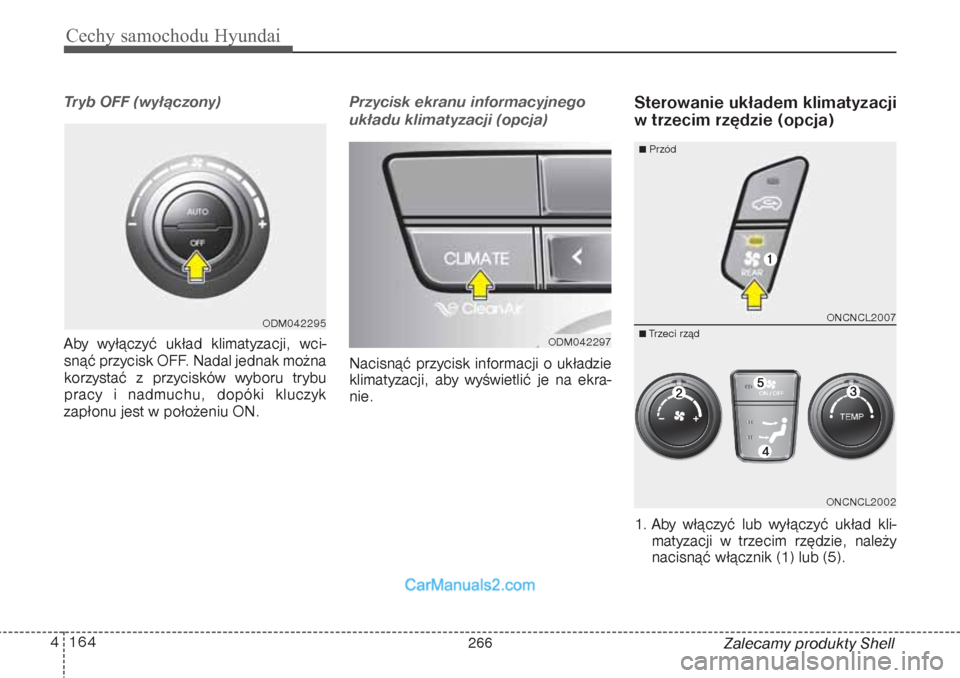

Tryb OFF (wyłączony)Aby wyłączyć układ klimatyzacji, wci-
snąć przycisk OFF. Nadal jednak można
korzystać z przycisków wyboru trybu
pracy i nadmuchu, dopóki kluczyk
zapłonu jest w położeniu ON.
Przycisk ekranu informacyjnego
układu klimatyzacji (opcja)Nacisnąć przycisk informacji o układzie
klimatyzacji, aby wyświetlić je na ekra-
nie.
Sterowanie układem klimatyzacji
w trzecim rzędzie (opcja)1. Aby włączyć lub wyłączyć układ kli-
matyzacji w trzecim rzędzie, należy
nacisnąć włącznik (1) lub (5).
ODM042295
ODM042297
ONCNCL2007ONCNCL2002
Przód Trzeci rząd
266

4 165
Cechy samochodu Hyundai

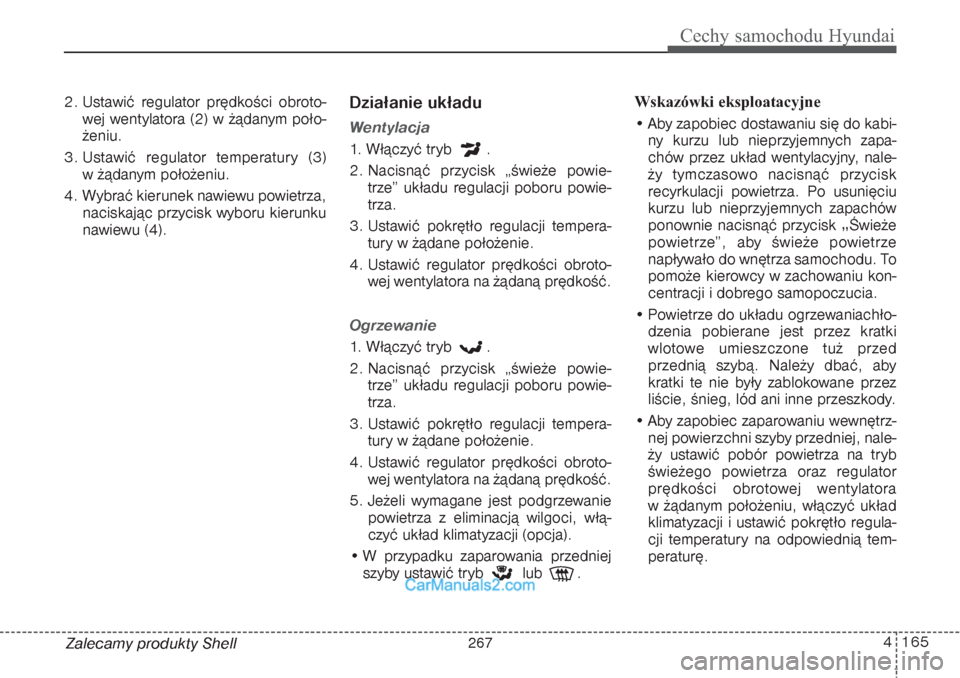

Zalecamy produkty Shell 2. Ustawić regulator prędkości obroto-
wej wentylatora (2) w żądanym poło-
żeniu.
3. Ustawić regulator temperatury (3)
w żądanym położeniu.
4. Wybrać kierunek nawiewu powietrza,
naciskając przycisk wyboru kierunku
nawiewu (4).
Działanie układuWentylacja1. Włączyć tryb .
2. Nacisnąć przycisk „świeże powie-
trze” układu regulacji poboru powie-
trza.
3. Ustawić pokrętło regulacji tempera-
tury w żądane położenie.
4. Ustawić regulator prędkości obroto-
wej wentylatora na żądaną prędkość.Ogrzewanie1. Włączyć tryb .
2. Nacisnąć przycisk „świeże powie-
trze” układu regulacji poboru powie-
trza.
3. Ustawić pokrętło regulacji tempera-
tury w żądane położenie.
4. Ustawić regulator prędkości obroto-
wej wentylatora na żądaną prędkość.
5. Jeżeli wymagane jest podgrzewanie
powietrza z eliminacją wilgoci, włą-
czyć układ klimatyzacji (opcja).
• W przypadku zaparowania przedniej
szyby ustawić tryb lub .Wskazówki eksploatacyjne
• Aby zapobiec dostawaniu się do kabi-
ny kurzu lub nieprzyjemnych zapa-
chów przez układ wentylacyjny, nale-
ży tymczasowo nacisnąć przycisk
recyrkulacji powietrza. Po usunięciu
kurzu lub nieprzyjemnych zapachów
ponownie nacisnąć przycisk
Świeże
powietrze”, aby świeże powietrze
napływało do wnętrza samochodu. To
pomoże kierowcy w zachowaniu kon-
centracji i dobrego samopoczucia.
• Powietrze do układu ogrzewaniachło-
dzenia pobierane jest przez kratki
wlotowe umieszczone tuż przed
przednią szybą. Należy dbać, aby
kratki te nie były zablokowane przez
liście, śnieg, lód ani inne przeszkody.
• Aby zapobiec zaparowaniu wewnętrz-
nej powierzchni szyby przedniej, nale-
ży ustawić pobór powietrza na tryb
świeżego powietrza oraz regulator
prędkości obrotowej wentylatora
w żądanym położeniu, włączyć układ
klimatyzacji i ustawić pokrętło regula-
cji temperatury na odpowiednią tem-
peraturę.
267

Cechy samochodu Hyundai166 4
Zalecamy produkty Shell

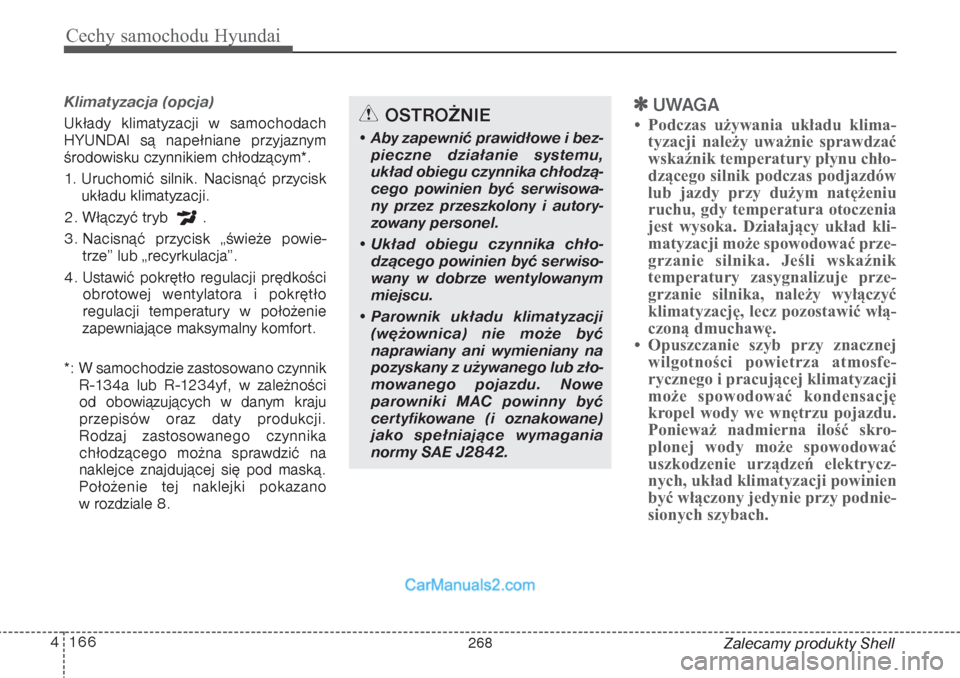

Klimatyzacja (opcja) Układy klimatyzacji w samochodach
HYUNDAI są napełniane przyjaznym
środowisku czynnikiem chłodzącym*.
1. Uruchomić silnik. Nacisnąć przycisk
układu klimatyzacji.
2. Włączyć tryb .
3. Nacisnąć przycisk „świeże powie-
trze” lub „recyrkulacja”.
4. Ustawić pokrętło regulacji prędkości
obrotowej wentylatora i pokrętło
regulacji temperatury w położenie
zapewniające maksymalny komfort.
*: W samochodzie zastosowano czynnik
R-134a lub R-1234yf, w zależności
od obowiązujących w danym kraju
przepisów oraz daty produkcji.
Rodzaj zastosowanego czynnika
chłodzącego można sprawdzić na
naklejce znajdującej się pod maską.
Położenie tej naklejki pokazano
w rozdziale 8.

UWAGA
• Podczas używania układu klima-
tyzacji należy uważnie sprawdzać
wskaźnik temperatury płynu chło-
dzącego silnik podczas podjazdów
lub jazdy przy dużym natężeniu
ruchu, gdy temperatura otoczenia
jest wysoka. Działający układ kli-
matyzacji może spowodować prze-
grzanie silnika. Jeśli wskaźnik
temperatury zasygnalizuje prze-
grzanie silnika, należy wyłączyć
klimatyzację, lecz pozostawić włą-
czoną dmuchawę.
• Opuszczanie szyb przy znacznej
wilgotności powietrza atmosfe-
rycznego i pracującej klimatyzacji
może spowodować kondensację
kropel wody we wnętrzu pojazdu.
Ponieważ nadmierna ilość skro-
plonej wody może spowodować
uszkodzenie urządzeń elektrycz-
nych, układ klimatyzacji powinien
być włączony jedynie przy podnie-
sionych szybach.
OSTROŻNIE
• Aby zapewnić prawidłowe i bez-
pieczne działanie systemu,
układ obiegu czynnika chłodzą-
cego powinien być serwisowa-
ny przez przeszkolony i autory-
zowany personel.
• Układ obiegu czynnika chło-
dzącego powinien być serwiso-
wany w dobrze wentylowanym
miejscu.
• Parownik układu klimatyzacji
(wężownica) nie może być
naprawiany ani wymieniany na
pozyskany z używanego lub zło-
mowanego pojazdu. Nowe
parowniki MAC powinny być
certyfikowane (i oznakowane)
jako spełniające wymagania
normy SAE J2842.
268

4 167
Cechy samochodu Hyundai

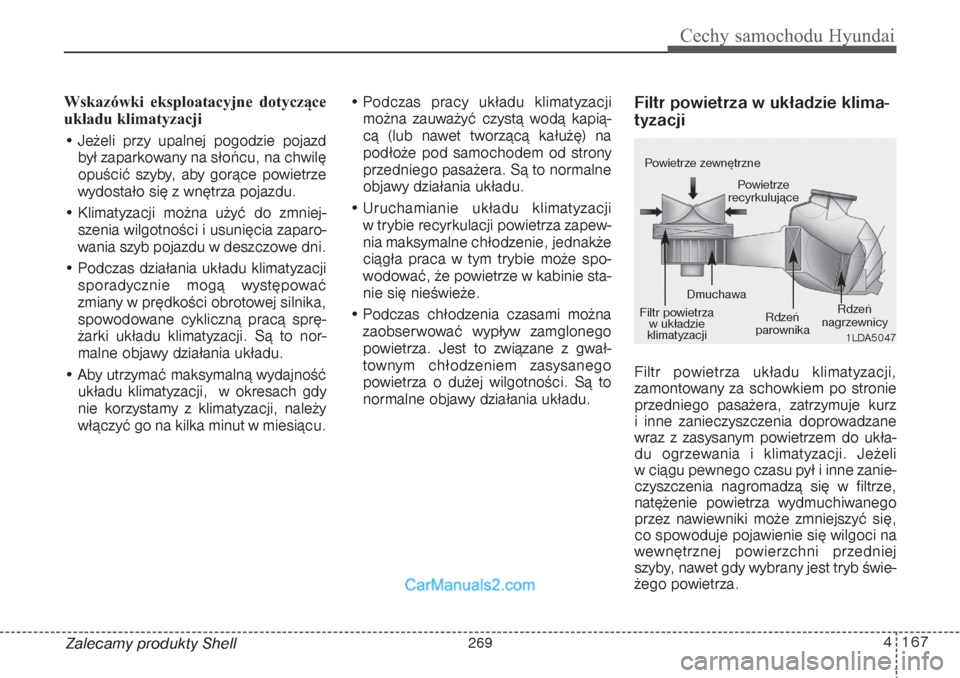

Zalecamy produkty Shell Wskazówki eksploatacyjne dotyczące
układu klimatyzacji
• Jeżeli przy upalnej pogodzie pojazd
był zaparkowany na słońcu, na chwilę
opuścić szyby, aby gorące powietrze
wydostało się z wnętrza pojazdu.
• Klimatyzacji można użyć do zmniej-
szenia wilgotności i usunięcia zaparo-
wania szyb pojazdu w deszczowe dni.
• Podczas działania układu klimatyzacji
sporadycznie mogą występować
zmiany w prędkości obrotowej silnika,
spowodowane cykliczną pracą sprę-
żarki układu klimatyzacji. Są to nor-
malne objawy działania układu.
• Aby utrzymać maksymalną wydajność
układu klimatyzacji, w okresach gdy
nie korzystamy z klimatyzacji, należy
włączyć go na kilka minut w miesiącu.• Podczas pracy układu klimatyzacji
można zauważyć czystą wodą kapią-
cą (lub nawet tworzącą kałużę) na
podłoże pod samochodem od strony
przedniego pasażera. Są to normalne
objawy działania układu.
• Uruchamianie układu klimatyzacji
w trybie recyrkulacji powietrza zapew-
nia maksymalne chłodzenie, jednakże
ciągła praca w tym trybie może spo-
wodować, że powietrze w kabinie sta-
nie się nieświeże.
• Podczas chłodzenia czasami można
zaobserwować wypływ zamglonego
powietrza. Jest to związane z gwał-
townym chłodzeniem zasysanego
powietrza o dużej wilgotności. Są to
normalne objawy działania układu.
Filtr powietrza w układzie klima-
tyzacji Filtr powietrza układu klimatyzacji,
zamontowany za schowkiem po stronie
przedniego pasażera, zatrzymuje kurz
i inne zanieczyszczenia doprowadzane
wraz z zasysanym powietrzem do ukła-
du ogrzewania i klimatyzacji. Jeżeli
w ciągu pewnego czasu pył i inne zanie-
czyszczenia nagromadzą się w filtrze,
natężenie powietrza wydmuchiwanego
przez nawiewniki może zmniejszyć się,
co spowoduje pojawienie się wilgoci na
wewnętrznej powierzchni przedniej
szyby, nawet gdy wybrany jest tryb świe-
żego powietrza.
1LDA5047
Powietrze zewnętrzne
Powietrze
recyrkulujące
Filtr powietrza
w układzie
klimatyzacjiDmuchawa
Rdzeń
parownikaRdzeń
nagrzewnicy
269

Cechy samochodu Hyundai168 4
Zalecamy produkty Shell Jeżeli to nastąpi, zalecamy wymianę fil-
tra powietrza układu klimatyzacji w auto-
ryzowanej stacji obsługi HYUNDAI.

UWAGA
• Wymienić filtr zgodnie z harmo-
nogramem przeglądów okreso-
wych.
Jeżeli samochód eksploatowany
jest w trudnych warunkach, takich
jak zapylone drogi gruntowe, filtr
powietrza układu klimatyzacji
należy sprawdzać i wymieniać czę-
ściej.
• Jeżeli natężenie przepływu powie-
trza nagle się zmniejszy, zalecamy
przeprowadzenie kontroli systemu
w autoryzowanej stacji obsługi
HYUNDAI.
Sprawdzanie ilości czynnika
chłodniczego i oleju do obiegów
chłodniczychJeżeli objętość czynnika chłodniczego
w układzie jest niska, zmniejszeniu
ulega sprawność układu klimatyzacji.
Nadmierna ilość czynnika chłodniczego
ma również negatywny wpływ na działa-
nie układu klimatyzacji.W przypadku stwierdzenia działania
odbiegającego od normy, zalecamy
sprawdzenie systemu w autoryzowanej
stacji obsługi HYUNDAI.
*: W samochodzie zastosowano czynnik
R-134a lub R-1234yf, w zależności
od obowiązujących w danym kraju
przepisów oraz daty produkcji.
OSTRZEŻENIE –Samochody z czynnikiem
chłodzącym R-1234yf*
Ponieważ czynnik chło-
dzący jest palny i znaj-
duje się pod bardzo
wysokim ciśnieniem,
układ klimatyzacji powi-
nien być serwisowany
wyłącznie przez mecha-
ników posiadających
odpowiednie kwalifikacje. Ważne
jest, aby stosować prawidłowy typ i
ilość oleju oraz czynnika chłodni-
czego.
W przeciwnym razie może dojść do
uszkodzenia instalacji i obrażeń.
OSTRZEŻENIE –Samochody z czynnikiem
chłodzącym R-134a*
Ponieważ czynnik chło-
dzący znajduje się pod
bardzo wysokim ciśnie-
niem, układ klimatyza-
cji powinien być serwi-
sowany wyłącznie przez mechani-
ków posiadających odpowiednie
kwalifikacje. Ważne jest, aby stoso-
wać prawidłowy typ i ilość oleju
oraz czynnika chłodniczego.
W przeciwnym razie może dojść do
uszkodzenia instalacji i obrażeń.
270

4 169
Cechy samochodu Hyundai
Zalecamy produkty Shell• Jeżeli wymagane jest maksymalne
odszranianie, obrócić pokrętło regu-
lacji w skrajne prawe położenie (naj-
wyższa temperatura), a następnie
ustawić maksymalną prędkość obro-
tową wentylatora.
• Jeżeli wymagany jest nadmuch cie-
płego powietrza w trybie odszraniania
lub usuwania zaparowania, ustawić
tryb „nadmuch na podłogę-odszrania-
nie”.
• Przed uruchomieniem samochodu
usunąć śnieg i lód z przedniej i tylnej
szyby, zewnętrznych lusterek wstecz-
nych i szyb bocznych.
• Usunąć śnieg i lód z maski silnika
i wlotu powietrza na podszybiu, aby
poprawić sprawność ogrzewania
i odszraniania oraz zmniejszyć możli-
wość zaparowania wewnętrznej
powierzchni przedniej szyby.

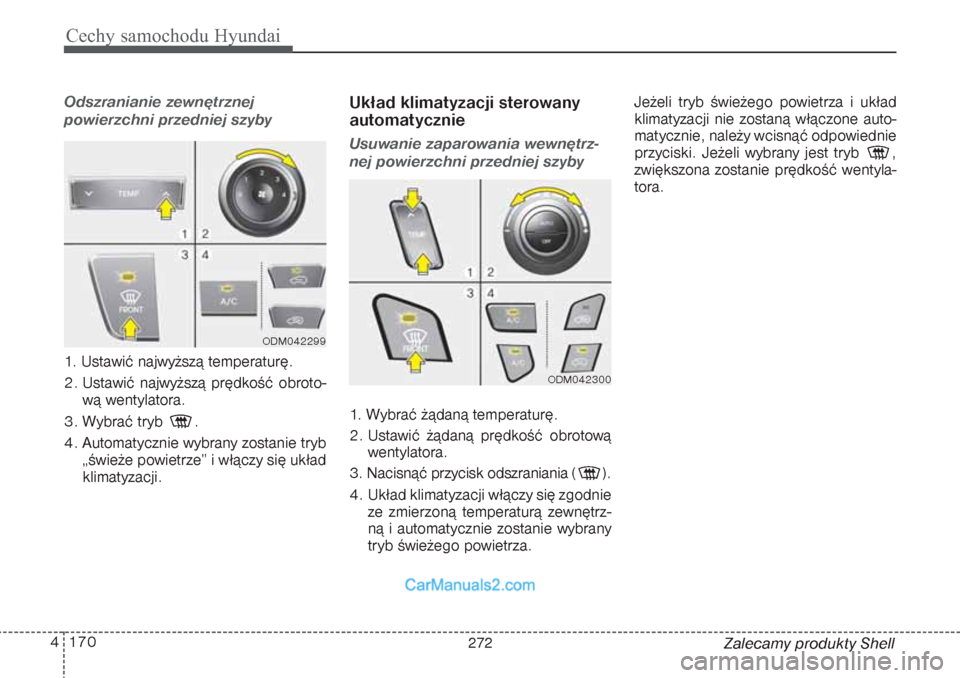

Układ klimatyzacji sterowany
ręcznieUsuwanie zaparowania wewnętrz-
nej powierzchni przedniej szyby 1. Wybrać żądaną temperaturę.
2. Ustawić żądaną prędkość obrotową
wentylatora.
3. Wybrać tryb lub .
4. Automatycznie wybrany zostanie tryb
„świeże powietrze”. W przypadku
wybrania położenia zostanie
również automatycznie włączony
układ klimatyzacji.
Jeżeli tryb świeżego powietrza lub układ
klimatyzacji nie zostanie włączony auto-
matycznie, należy wcisnąć odpowiednie
przyciski.
ODSZRANIANIE I USUWANIE ZAPAROWANIA PRZEDNIEJ SZYBY
OSTRZEŻENIE –Ogrzewanie przedniej szyby
Nie wolno włączać trybu lub
podczas chłodzenia przy bar-
dzo dużej wilgotności powietrza
atmosferycznego. Różnica tempe-
ratur między powietrzem atmosfe-
rycznym a przednią szybą może
doprowadzić do zaparowania zew-
nętrznej powierzchni szyby i ogra-
niczenia widoczności. W takim
przypadku ustawić przycisk wybo-
ru kierunku nawiewu w poło-
żeniu , a przycisk regulacji
prędkości wentylatora na najniż-
szą wartość.
ODM042298
271

Cechy samochodu Hyundai170 4
Zalecamy produkty Shell
Odszranianie zewnętrznej
powierzchni przedniej szyby 1. Ustawić najwyższą temperaturę.
2. Ustawić najwyższą prędkość obroto-
wą wentylatora.
3. Wybrać tryb .
4. Automatycznie wybrany zostanie tryb
„świeże powietrze” i włączy się układ
klimatyzacji.
Układ klimatyzacji sterowany
automatycznieUsuwanie zaparowania wewnętrz-
nej powierzchni przedniej szyby 1. Wybrać żądaną temperaturę.
2. Ustawić żądaną prędkość obrotową
wentylatora.
3. Nacisnąć przycisk odszraniania ( ).
4. Układ klimatyzacji włączy się zgodnie
ze zmierzoną temperaturą zewnętrz-
ną i automatycznie zostanie wybrany
tryb świeżego powietrza.Jeżeli tryb świeżego powietrza i układ
klimatyzacji nie zostaną włączone auto-
matycznie, należy wcisnąć odpowiednie
przyciski. Jeżeli wybrany jest tryb ,
zwiększona zostanie prędkość wentyla-
tora.
ODM042299
ODM042300
272
