2015 Hyundai Grand Santa Fe Instrukcja Obsługi (in Polish)

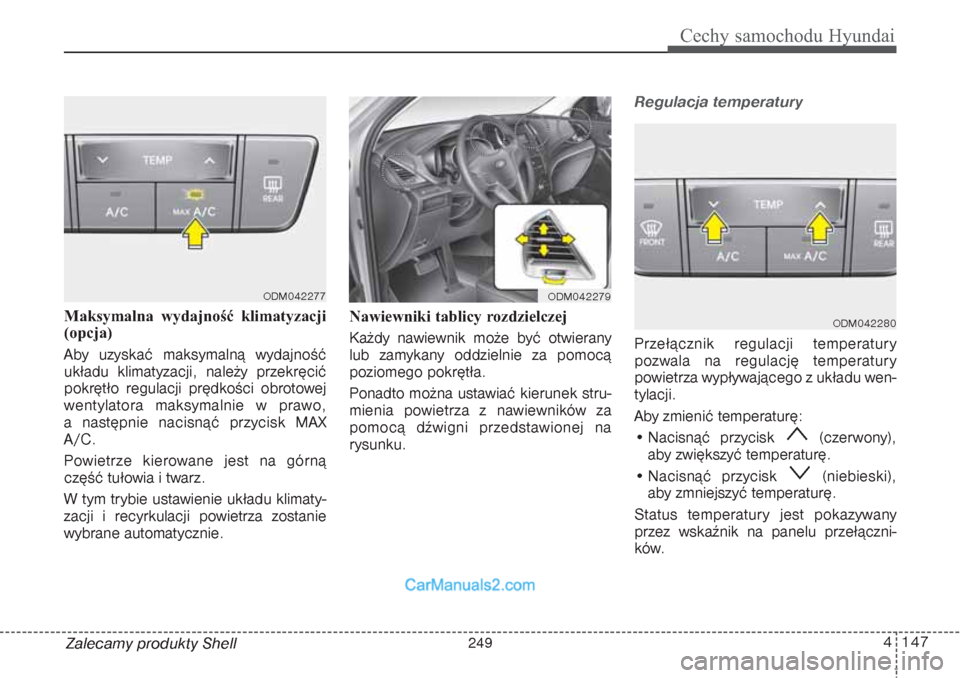

4 147
Cechy samochodu Hyundai
Zalecamy produkty Shell Maksymalna wydajność klimatyzacji
(opcja)
Aby uzyskać maksymalną wydajność
układu klimatyzacji, należy przekręcić
pokrętło regulacji prędkości obrotowej
wentylatora maksymalnie w prawo,
a następnie nacisnąć przycisk MAX
A/C.
Powietrze kierowane jest na górną
część tułowia i twarz.
W tym trybie ustawienie układu klimaty-
zacji i recyrkulacji powietrza zostanie
wybrane automatycznie.Nawiewniki tablicy rozdzielczej
Każdy nawiewnik może być otwierany
lub zamykany oddzielnie za pomocą
poziomego pokrętła.
Ponadto można ustawiać kierunek stru-
mienia powietrza z nawiewników za
pomocą dźwigni przedstawionej na
rysunku.
Regulacja temperaturyPrzełącznik regulacji temperatury
pozwala na regulację temperatury
powietrza wypływającego z układu wen-
tylacji.
Aby zmienić temperaturę:
• Nacisnąć przycisk (czerwony),
aby zwiększyć temperaturę.
• Nacisnąć przycisk (niebieski),
aby zmniejszyć temperaturę.
Status temperatury jest pokazywany
przez wskaźnik na panelu przełączni-
ków.
ODM042277
ODM042279
ODM042280
249

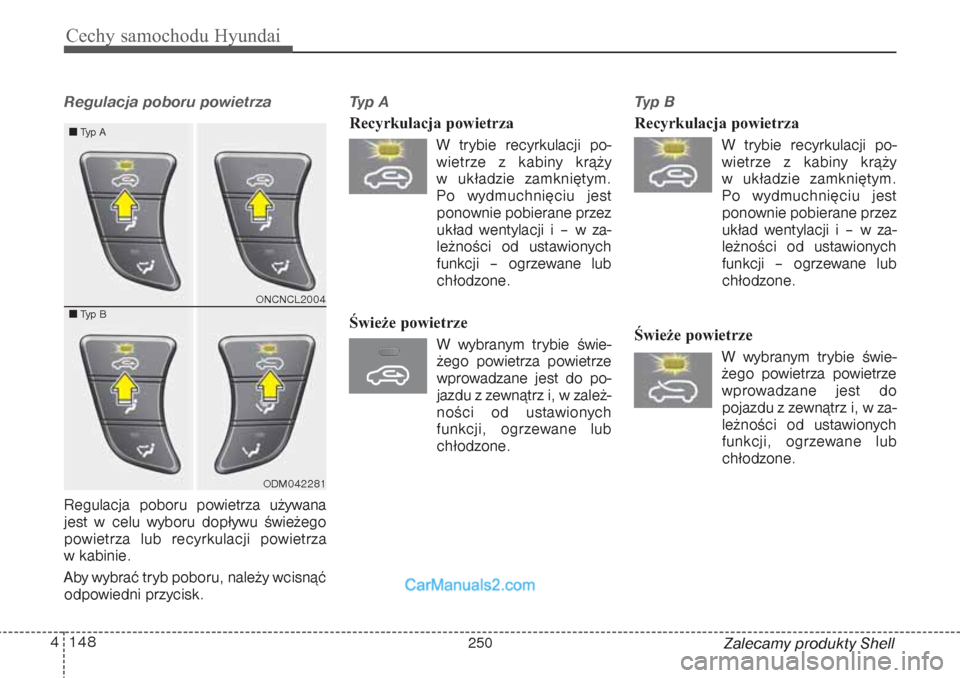

Cechy samochodu Hyundai148 4
Zalecamy produkty Shell
Regulacja poboru powietrza Regulacja poboru powietrza używana
jest w celu wyboru dopływu świeżego
powietrza lub recyrkulacji powietrza
w kabinie.
Aby wybrać tryb poboru, należy wcisnąć
odpowiedni przycisk.
Typ ARecyrkulacja powietrza
W trybie recyrkulacji po-
wietrze z kabiny krąży
w układzie zamkniętym.
Po wydmuchnięciu jest
ponownie pobierane przez
układ wentylacji i – w za-
leżności od ustawionych
funkcji – ogrzewane lub
chłodzone.
Świeże powietrze
W wybranym trybie świe-
żego powietrza powietrze
wprowadzane jest do po-
jazdu z zewnątrz i, w zależ-
ności od ustawionych
funkcji, ogrzewane lub
chłodzone.
Typ BRecyrkulacja powietrza
W trybie recyrkulacji po-
wietrze z kabiny krąży
w układzie zamkniętym.
Po wydmuchnięciu jest
ponownie pobierane przez
układ wentylacji i – w za-
leżności od ustawionych
funkcji – ogrzewane lub
chłodzone.
Świeże powietrze
W wybranym trybie świe-
żego powietrza powietrze
wprowadzane jest do
pojazdu z zewnątrz i, w za-
leżności od ustawionych
funkcji, ogrzewane lub
chłodzone.
ONCNCL2004ODM042281 Typ A
Typ B
250

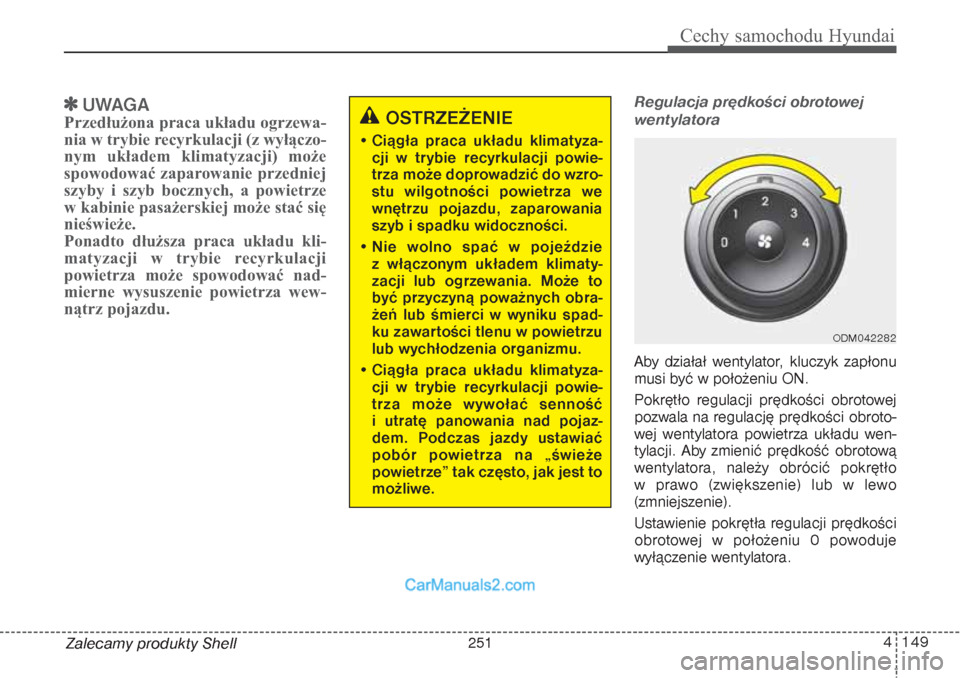

4 149
Cechy samochodu Hyundai
Zalecamy produkty Shell
UWAGA
Przedłużona praca układu ogrzewa-
nia w trybie recyrkulacji (z wyłączo-
nym układem klimatyzacji) może
spowodować zaparowanie przedniej
szyby i szyb bocznych, a powietrze
w kabinie pasażerskiej może stać się
nieświeże.
Ponadto dłuższa praca układu kli-
matyzacji w trybie recyrkulacji
powietrza może spowodować nad-
mierne wysuszenie powietrza wew-
nątrz pojazdu.
Regulacja prędkości obrotowej
wentylatoraAby działał wentylator, kluczyk zapłonu
musi być w położeniu ON.
Pokrętło regulacji prędkości obrotowej
pozwala na regulację prędkości obroto-
wej wentylatora powietrza układu wen-
tylacji. Aby zmienić prędkość obrotową
wentylatora, należy obrócić pokrętło
w prawo (zwiększenie) lub w lewo
(zmniejszenie).
Ustawienie pokrętła regulacji prędkości
obrotowej w położeniu 0 powoduje
wyłączenie wentylatora.
OSTRZEŻENIE
• Ciągła praca układu klimatyza-
cji w trybie recyrkulacji powie-
trza może doprowadzić do wzro-
stu wilgotności powietrza we
wnętrzu pojazdu, zaparowania
szyb i spadku widoczności.
• Nie wolno spać w pojeździe
z włączonym układem klimaty-
zacji lub ogrzewania. Może to
być przyczyną poważnych obra-
żeń lub śmierci w wyniku spad-
ku zawartości tlenu w powietrzu
lub wychłodzenia organizmu.
• Ciągła praca układu klimatyza-
cji w trybie recyrkulacji powie-
trza może wywołać senność
i utratę panowania nad pojaz-
dem. Podczas jazdy ustawiać
pobór powietrza na „świeże
powietrze” tak często, jak jest to
możliwe.
ODM042282
251

Cechy samochodu Hyundai150 4
Zalecamy produkty Shell
Wyłączanie nadmuchówAby wyłączyć nadmuchy, należy ustawić
pokrętło w położeniu 0.
Klimatyzacja (opcja) Aby włączyć układ klimatyzacji, należy
nacisnąć przycisk A/C (zapali się lamp-
ka kontrolna). Aby wyłączyć układ klima-
tyzacji, ponownie nacisnąć przycisk.
Sterowanie układem klimatyzacji
w trzecim rzędzie (opcja)1. Aby włączyć lub wyłączyć układ kli-
matyzacji w trzecim rzędzie, należy
nacisnąć włącznik (1) lub (5).
ODM042284
ODM042283
ONCNCL2002
Przód Trzeci rząd
ONCNCL2005
252

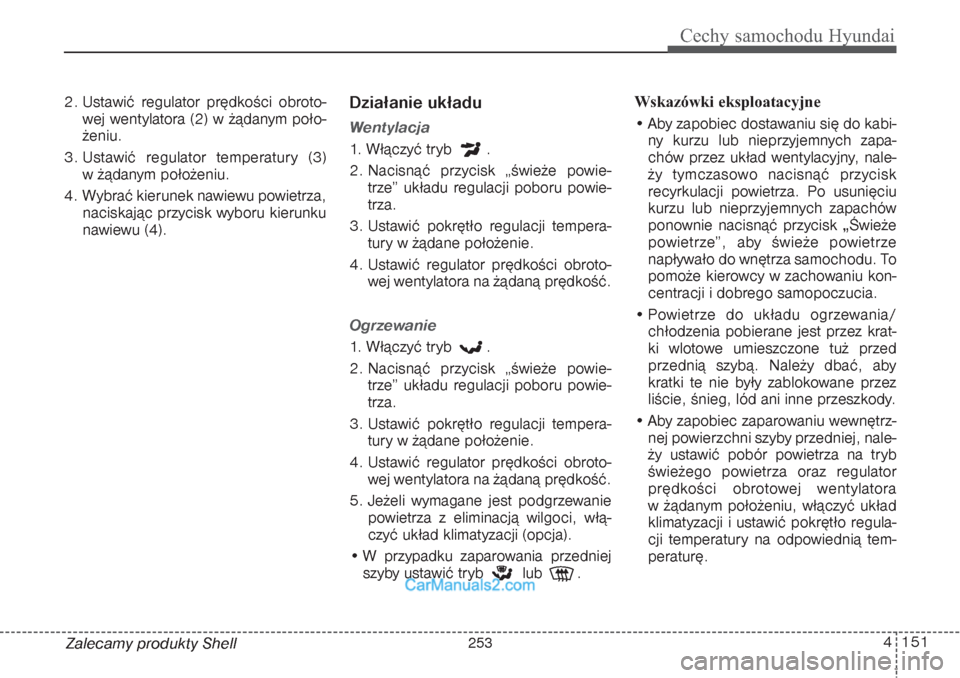

4 151
Cechy samochodu Hyundai
Zalecamy produkty Shell 2. Ustawić regulator prędkości obroto-
wej wentylatora (2) w żądanym poło-
żeniu.
3. Ustawić regulator temperatury (3)
w żądanym położeniu.
4. Wybrać kierunek nawiewu powietrza,
naciskając przycisk wyboru kierunku
nawiewu (4).
Działanie układuWentylacja1. Włączyć tryb .
2. Nacisnąć przycisk „świeże powie-
trze” układu regulacji poboru powie-
trza.
3. Ustawić pokrętło regulacji tempera-
tury w żądane położenie.
4. Ustawić regulator prędkości obroto-
wej wentylatora na żądaną prędkość.Ogrzewanie1. Włączyć tryb .
2. Nacisnąć przycisk „świeże powie-
trze” układu regulacji poboru powie-
trza.
3. Ustawić pokrętło regulacji tempera-
tury w żądane położenie.
4. Ustawić regulator prędkości obroto-
wej wentylatora na żądaną prędkość.
5. Jeżeli wymagane jest podgrzewanie
powietrza z eliminacją wilgoci, włą-
czyć układ klimatyzacji (opcja).
• W przypadku zaparowania przedniej
szyby ustawić tryb lub .Wskazówki eksploatacyjne
• Aby zapobiec dostawaniu się do kabi-
ny kurzu lub nieprzyjemnych zapa-
chów przez układ wentylacyjny, nale-
ży tymczasowo nacisnąć przycisk
recyrkulacji powietrza. Po usunięciu
kurzu lub nieprzyjemnych zapachów
ponownie nacisnąć przycisk „Świeże
powietrze”, aby świeże powietrze
napływało do wnętrza samochodu. To
pomoże kierowcy w zachowaniu kon-
centracji i dobrego samopoczucia.
• Powietrze do układu ogrzewania/
chłodzenia pobierane jest przez krat-
ki wlotowe umieszczone tuż przed
przednią szybą. Należy dbać, aby
kratki te nie były zablokowane przez
liście, śnieg, lód ani inne przeszkody.
• Aby zapobiec zaparowaniu wewnętrz-
nej powierzchni szyby przedniej, nale-
ży ustawić pobór powietrza na tryb
świeżego powietrza oraz regulator
prędkości obrotowej wentylatora
w żądanym położeniu, włączyć układ
klimatyzacji i ustawić pokrętło regula-
cji temperatury na odpowiednią tem-
peraturę.
253

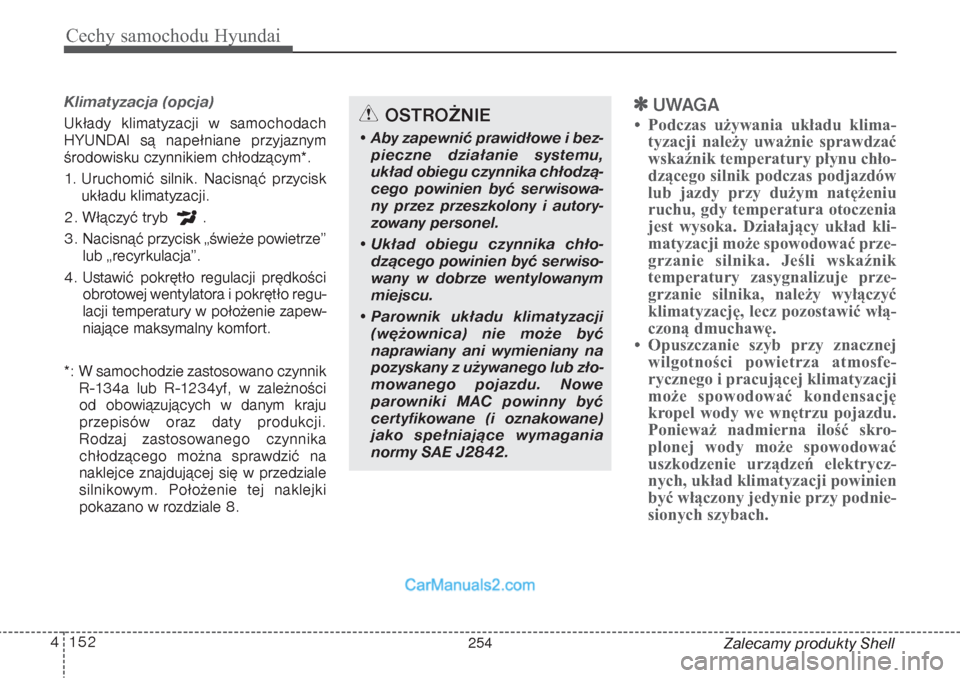

Cechy samochodu Hyundai152 4
Zalecamy produkty Shell
Klimatyzacja (opcja) Układy klimatyzacji w samochodach
HYUNDAI są napełniane przyjaznym
środowisku czynnikiem chłodzącym*.
1. Uruchomić silnik. Nacisnąć przycisk
układu klimatyzacji.
2. Włączyć tryb .
3. Nacisnąć przycisk „świeże powietrze”
lub „recyrkulacja”.
4. Ustawić pokrętło regulacji prędkości
obrotowej wentylatora i pokrętło regu-
lacji temperatury w położenie zapew-
niające maksymalny komfort.
*: W samochodzie zastosowano czynnik
R-134a lub R-1234yf, w zależności
od obowiązujących w danym kraju
przepisów oraz daty produkcji.
Rodzaj zastosowanego czynnika
chłodzącego można sprawdzić na
naklejce znajdującej się w przedziale
silnikowym. Położenie tej naklejki
pokazano w rozdziale 8.

UWAGA
• Podczas używania układu klima-
tyzacji należy uważnie sprawdzać
wskaźnik temperatury płynu chło-
dzącego silnik podczas podjazdów
lub jazdy przy dużym natężeniu
ruchu, gdy temperatura otoczenia
jest wysoka. Działający układ kli-
matyzacji może spowodować prze-
grzanie silnika. Jeśli wskaźnik
temperatury zasygnalizuje prze-
grzanie silnika, należy wyłączyć
klimatyzację, lecz pozostawić włą-
czoną dmuchawę.
• Opuszczanie szyb przy znacznej
wilgotności powietrza atmosfe-
rycznego i pracującej klimatyzacji
może spowodować kondensację
kropel wody we wnętrzu pojazdu.
Ponieważ nadmierna ilość skro-
plonej wody może spowodować
uszkodzenie urządzeń elektrycz-
nych, układ klimatyzacji powinien
być włączony jedynie przy podnie-
sionych szybach.
OSTROŻNIE
• Aby zapewnić prawidłowe i bez-
pieczne działanie systemu,
układ obiegu czynnika chłodzą-
cego powinien być serwisowa-
ny przez przeszkolony i autory-
zowany personel.
• Układ obiegu czynnika chło-
dzącego powinien być serwiso-
wany w dobrze wentylowanym
miejscu.
• Parownik układu klimatyzacji
(wężownica) nie może być
naprawiany ani wymieniany na
pozyskany z używanego lub zło-
mowanego pojazdu. Nowe
parowniki MAC powinny być
certyfikowane (i oznakowane)
jako spełniające wymagania
normy SAE J2842.
254

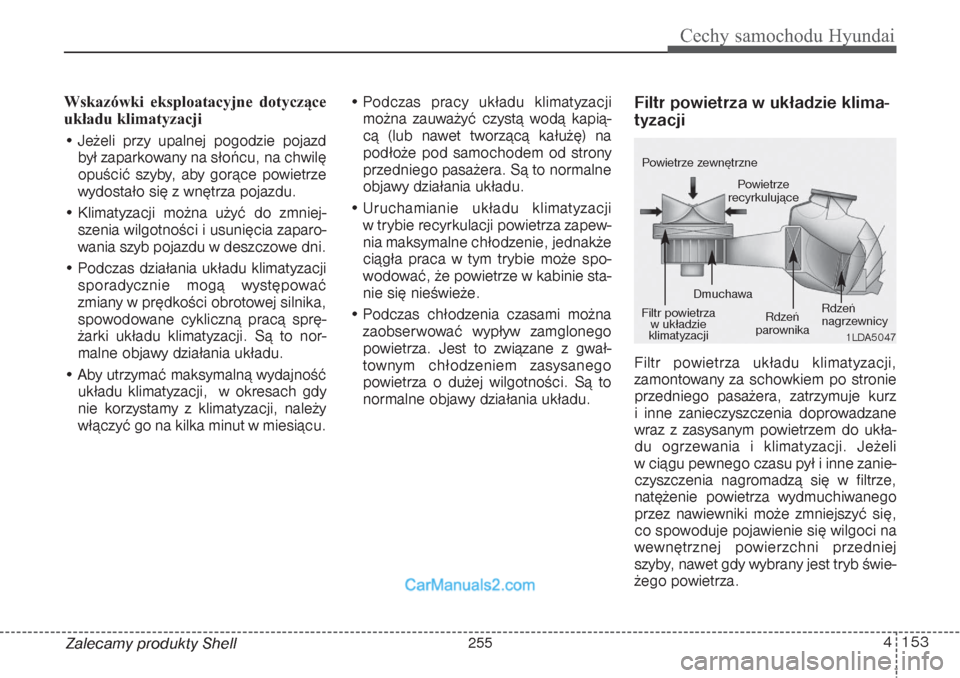

4 153
Cechy samochodu Hyundai
Zalecamy produkty Shell Wskazówki eksploatacyjne dotyczące
układu klimatyzacji
• Jeżeli przy upalnej pogodzie pojazd
był zaparkowany na słońcu, na chwilę
opuścić szyby, aby gorące powietrze
wydostało się z wnętrza pojazdu.
• Klimatyzacji można użyć do zmniej-
szenia wilgotności i usunięcia zaparo-
wania szyb pojazdu w deszczowe dni.
• Podczas działania układu klimatyzacji
sporadycznie mogą występować
zmiany w prędkości obrotowej silnika,
spowodowane cykliczną pracą sprę-
żarki układu klimatyzacji. Są to nor-
malne objawy działania układu.
• Aby utrzymać maksymalną wydajność
układu klimatyzacji, w okresach gdy
nie korzystamy z klimatyzacji, należy
włączyć go na kilka minut w miesiącu.• Podczas pracy układu klimatyzacji
można zauważyć czystą wodą kapią-
cą (lub nawet tworzącą kałużę) na
podłoże pod samochodem od strony
przedniego pasażera. Są to normalne
objawy działania układu.
• Uruchamianie układu klimatyzacji
w trybie recyrkulacji powietrza zapew-
nia maksymalne chłodzenie, jednakże
ciągła praca w tym trybie może spo-
wodować, że powietrze w kabinie sta-
nie się nieświeże.
• Podczas chłodzenia czasami można
zaobserwować wypływ zamglonego
powietrza. Jest to związane z gwał-
townym chłodzeniem zasysanego
powietrza o dużej wilgotności. Są to
normalne objawy działania układu.
Filtr powietrza w układzie klima-
tyzacji Filtr powietrza układu klimatyzacji,
zamontowany za schowkiem po stronie
przedniego pasażera, zatrzymuje kurz
i inne zanieczyszczenia doprowadzane
wraz z zasysanym powietrzem do ukła-
du ogrzewania i klimatyzacji. Jeżeli
w ciągu pewnego czasu pył i inne zanie-
czyszczenia nagromadzą się w filtrze,
natężenie powietrza wydmuchiwanego
przez nawiewniki może zmniejszyć się,
co spowoduje pojawienie się wilgoci na
wewnętrznej powierzchni przedniej
szyby, nawet gdy wybrany jest tryb świe-
żego powietrza.
1LDA5047
Powietrze zewnętrzne
Powietrze
recyrkulujące
Filtr powietrza
w układzie
klimatyzacjiDmuchawa
Rdzeń
parownikaRdzeń
nagrzewnicy
255

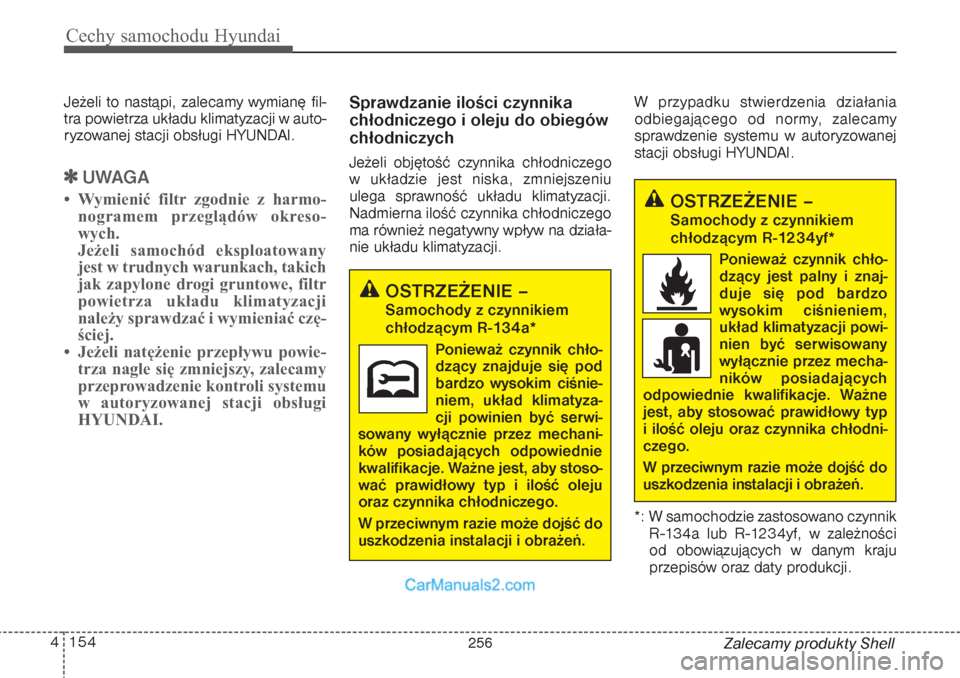

Cechy samochodu Hyundai154 4
Zalecamy produkty Shell Jeżeli to nastąpi, zalecamy wymianę fil-
tra powietrza układu klimatyzacji w auto-
ryzowanej stacji obsługi HYUNDAI.

UWAGA
• Wymienić filtr zgodnie z harmo-
nogramem przeglądów okreso-
wych.
Jeżeli samochód eksploatowany
jest w trudnych warunkach, takich
jak zapylone drogi gruntowe, filtr
powietrza układu klimatyzacji
należy sprawdzać i wymieniać czę-
ściej.
• Jeżeli natężenie przepływu powie-
trza nagle się zmniejszy, zalecamy
przeprowadzenie kontroli systemu
w autoryzowanej stacji obsługi
HYUNDAI.
Sprawdzanie ilości czynnika
chłodniczego i oleju do obiegów
chłodniczychJeżeli objętość czynnika chłodniczego
w układzie jest niska, zmniejszeniu
ulega sprawność układu klimatyzacji.
Nadmierna ilość czynnika chłodniczego
ma również negatywny wpływ na działa-
nie układu klimatyzacji.W przypadku stwierdzenia działania
odbiegającego od normy, zalecamy
sprawdzenie systemu w autoryzowanej
stacji obsługi HYUNDAI.
*: W samochodzie zastosowano czynnik
R-134a lub R-1234yf, w zależności
od obowiązujących w danym kraju
przepisów oraz daty produkcji.
OSTRZEŻENIE –Samochody z czynnikiem
chłodzącym R-1234yf*
Ponieważ czynnik chło-
dzący jest palny i znaj-
duje się pod bardzo
wysokim ciśnieniem,
układ klimatyzacji powi-
nien być serwisowany
wyłącznie przez mecha-
ników posiadających
odpowiednie kwalifikacje. Ważne
jest, aby stosować prawidłowy typ
i ilość oleju oraz czynnika chłodni-
czego.
W przeciwnym razie może dojść do
uszkodzenia instalacji i obrażeń.
OSTRZEŻENIE –Samochody z czynnikiem
chłodzącym R-134a*
Ponieważ czynnik chło-
dzący znajduje się pod
bardzo wysokim ciśnie-
niem, układ klimatyza-
cji powinien być serwi-
sowany wyłącznie przez mechani-
ków posiadających odpowiednie
kwalifikacje. Ważne jest, aby stoso-
wać prawidłowy typ i ilość oleju
oraz czynnika chłodniczego.
W przeciwnym razie może dojść do
uszkodzenia instalacji i obrażeń.
256
