2015 Hyundai Grand Santa Fe Instrukcja Obsługi (in Polish)

733
Obsługa

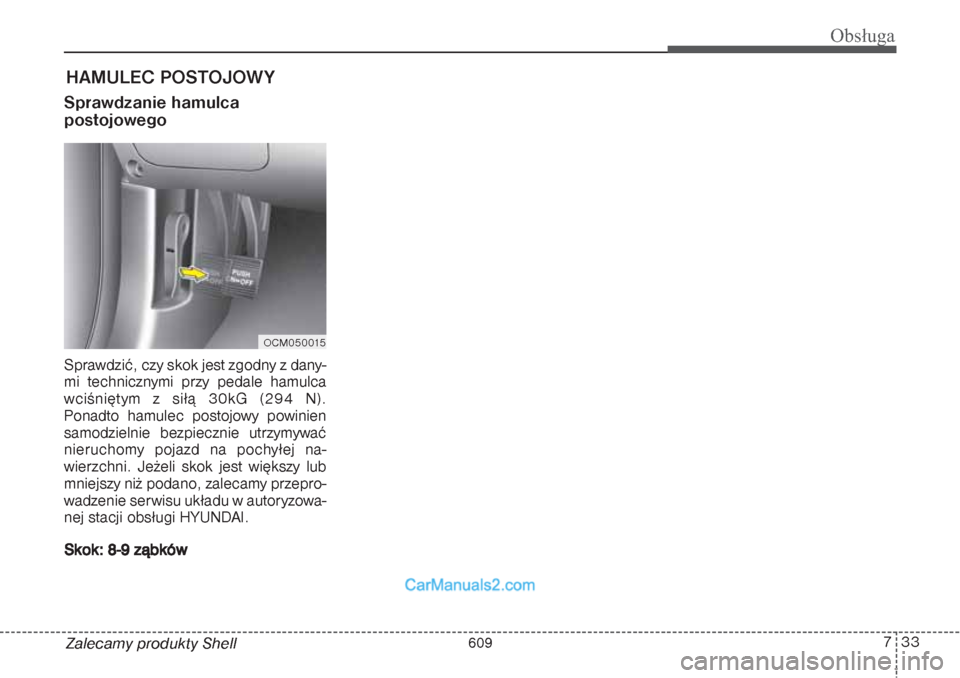

Zalecamy produkty ShellHAMULEC POSTOJOWYSprawdzanie hamulca
postojowegoSprawdzić, czy skok jest zgodny z dany-
mi technicznymi przy pedale hamulca
wciśniętym z siłą 30kG (294 N).
Ponadto hamulec postojowy powinien
samodzielnie bezpiecznie utrzymywać
nieruchomy pojazd na pochyłej na-
wierzchni. Jeżeli skok jest większy lub
mniejszy niż podano, zalecamy przepro-
wadzenie serwisu układu w autoryzowa-
nej stacji obsługi HYUNDAI.
Skok: 8-9 zàbków
OCM050015
609

Obsługa34 7
Zalecamy produkty Shell

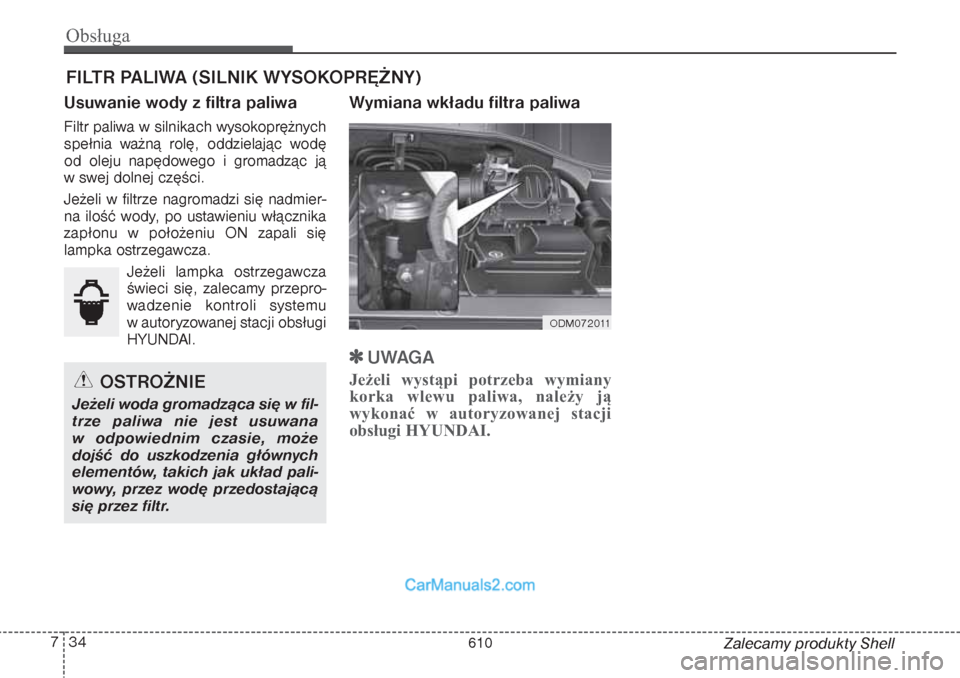

FILTR PALIWA (SILNIK WYSOKOPRĘŻNY)Usuwanie wody z filtra paliwaFiltr paliwa w silnikach wysokoprężnych
spełnia ważną rolę, oddzielając wodę
od oleju napędowego i gromadząc ją
w swej dolnej części.
Jeżeli w filtrze nagromadzi się nadmier-
na ilość wody, po ustawieniu włącznika
zapłonu w położeniu ON zapali się
lampka ostrzegawcza.
Jeżeli lampka ostrzegawcza
świeci się, zalecamy przepro-
wadzenie kontroli systemu
w autoryzowanej stacji obsługi
HYUNDAI.
Wymiana wkładu filtra paliwa
UWAGA
Jeżeli wystąpi potrzeba wymiany
korka wlewu paliwa, należy ją
wykonać w autoryzowanej stacji
obsługi HYUNDAI.
ODM072011
OSTROŻNIE
Jeżeli woda gromadząca się w fil-
trze paliwa nie jest usuwana
w odpowiednim czasie, może
dojść do uszkodzenia głównych
elementów, takich jak układ pali-
wowy, przez wodę przedostającą
się przez filtr.
610

735
Obsługa

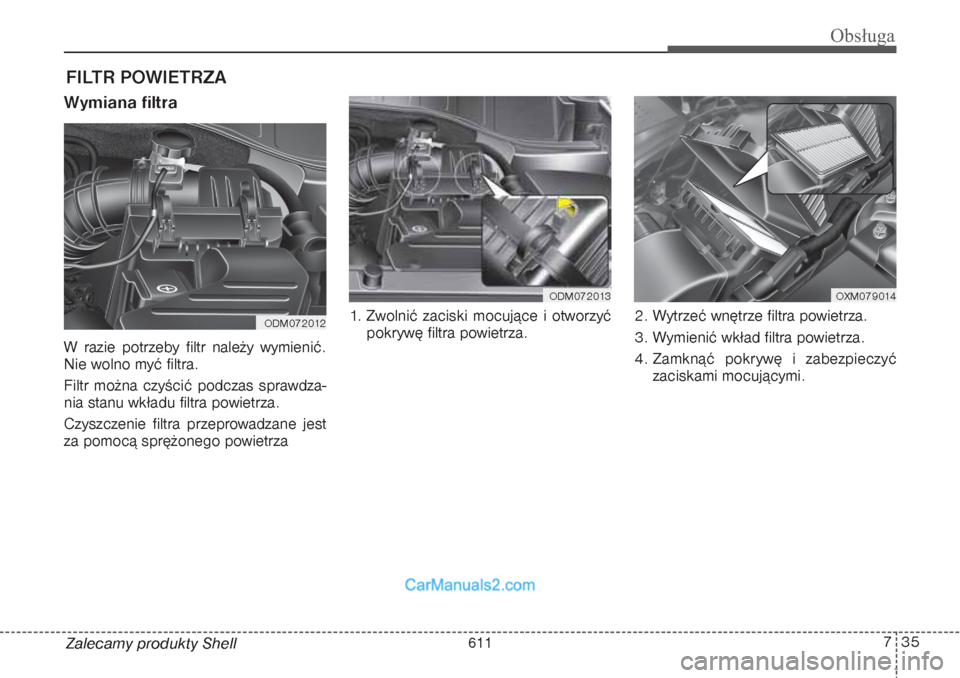

Zalecamy produkty ShellFILTR POWIETRZA Wymiana filtra W razie potrzeby filtr należy wymienić.
Nie wolno myć filtra.
Filtr można czyścić podczas sprawdza-
nia stanu wkładu filtra powietrza.
Czyszczenie filtra przeprowadzane jest
za pomocą sprężonego powietrza1. Zwolnić zaciski mocujące i otworzyć
pokrywę filtra powietrza.2. Wytrzeć wnętrze filtra powietrza.
3. Wymienić wkład filtra powietrza.
4. Zamknąć pokrywę i zabezpieczyć
zaciskami mocującymi.
ODM072012
ODM072013
OXM079014
611

Obsługa36 7

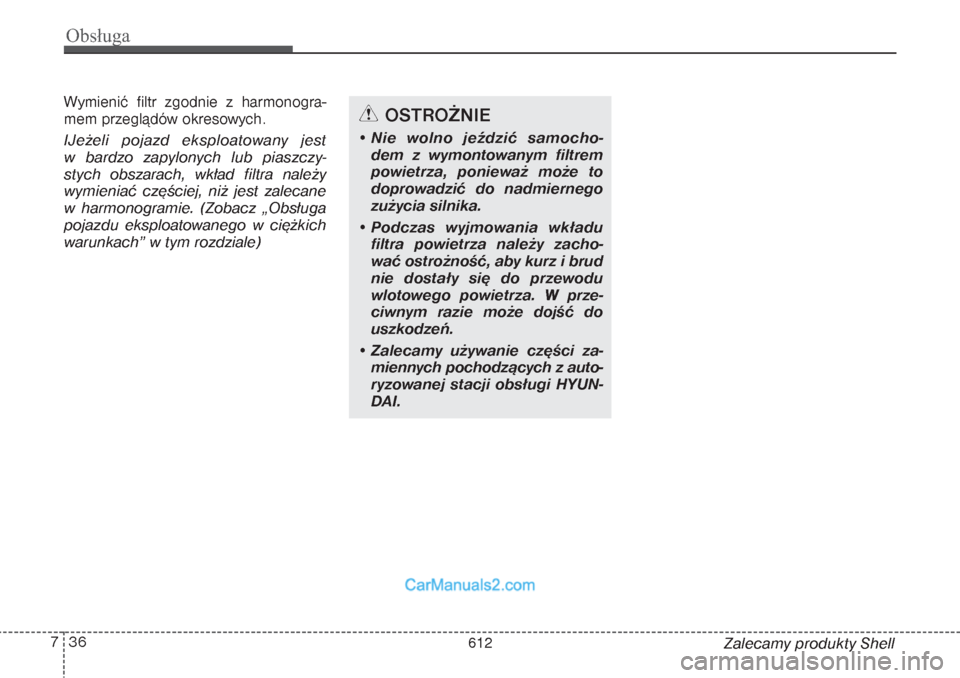

Zalecamy produkty Shell Wymienić filtr zgodnie z harmonogra-
mem przeglądów okresowych.
IJeżeli pojazd eksploatowany jest
w bardzo zapylonych lub piaszczy-
stych obszarach, wkład filtra należy
wymieniać częściej, niż jest zalecane
w harmonogramie. (Zobacz „Obsługa
pojazdu eksploatowanego w ciężkich
warunkach” w tym rozdziale)
OSTROŻNIE
• Nie wolno jeździć samocho-
dem z wymontowanym filtrem
powietrza, ponieważ może to
doprowadzić do nadmiernego
zużycia silnika.
• Podczas wyjmowania wkładu
filtra powietrza należy zacho-
wać ostrożność, aby kurz i brud
nie dostały się do przewodu
wlotowego powietrza. W prze-
ciwnym razie może dojść do
uszkodzeń.
• Zalecamy używanie części za-
miennych pochodzących z auto-
ryzowanej stacji obsługi HYUN-
DAI.
612

737
Obsługa

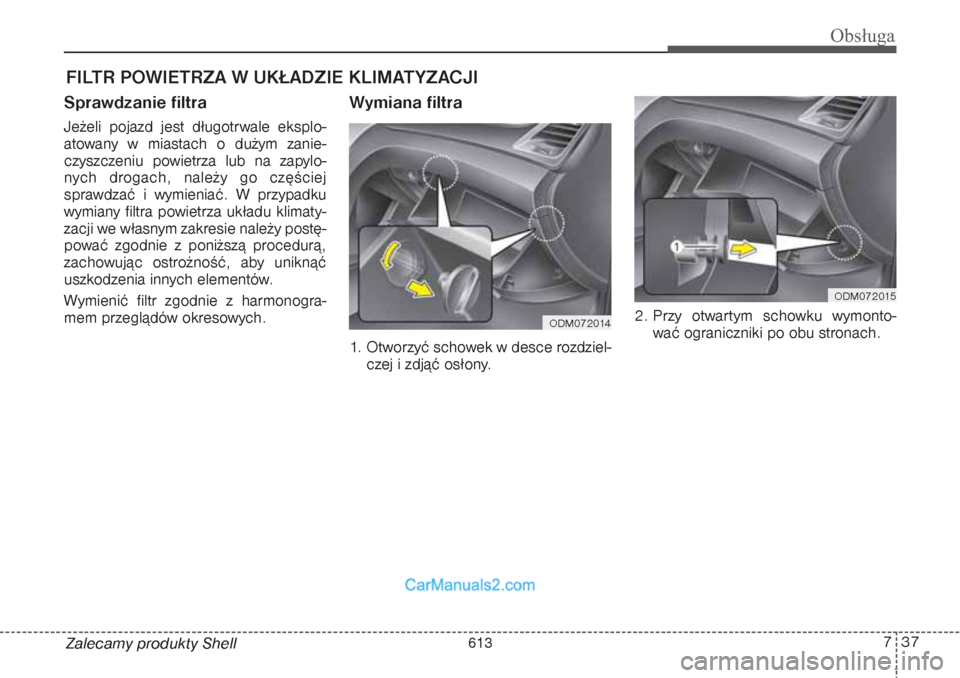

Zalecamy produkty ShellFILTR POWIETRZA W UKŁADZIE KLIMATYZACJISprawdzanie filtraJeżeli pojazd jest długotrwale eksplo-
atowany w miastach o dużym zanie-
czyszczeniu powietrza lub na zapylo-
nych drogach, należy go częściej
sprawdzać i wymieniać. W przypadku
wymiany filtra powietrza układu klimaty-
zacji we własnym zakresie należy postę-
pować zgodnie z poniższą procedurą,
zachowując ostrożność, aby uniknąć
uszkodzenia innych elementów.
Wymienić filtr zgodnie z harmonogra-
mem przeglądów okresowych.
Wymiana filtra1. Otworzyć schowek w desce rozdziel-
czej i zdjąć osłony.2. Przy otwartym schowku wymonto-
wać ograniczniki po obu stronach.
ODM072015
ODM072014
613

Obsługa38 7

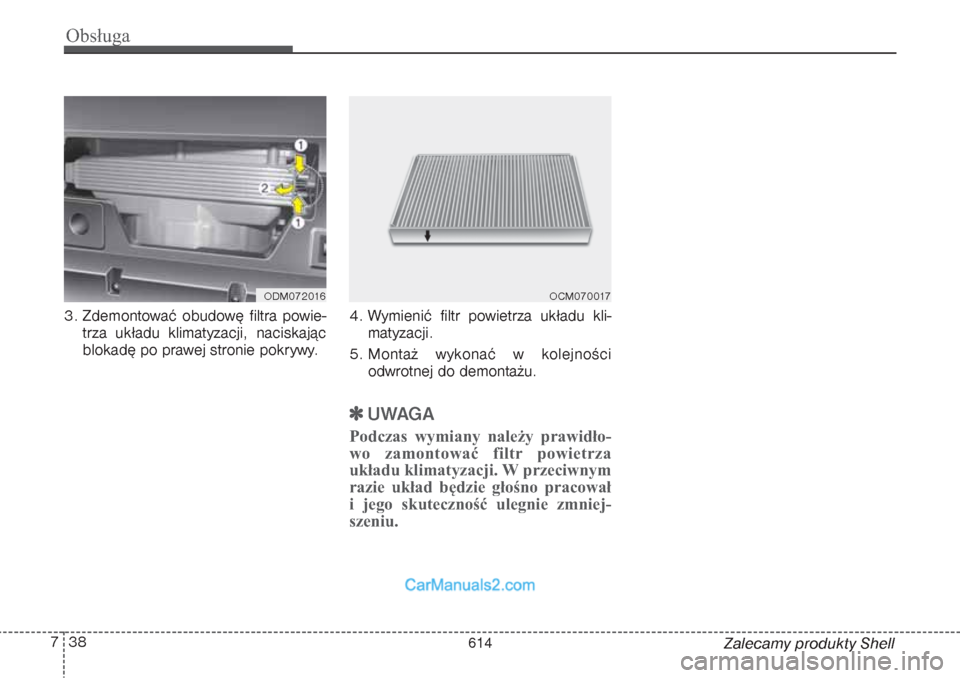

Zalecamy produkty Shell 3. Zdemontować obudowę filtra powie-
trza układu klimatyzacji, naciskając
blokadę po prawej stronie pokrywy.4. Wymienić filtr powietrza układu kli-
matyzacji.
5. Montaż wykonać w kolejności
odwrotnej do demontażu.

UWAGA
Podczas wymiany należy prawidło-
wo zamontować filtr powietrza
układu klimatyzacji. W przeciwnym
razie układ będzie głośno pracował
i jego skuteczność ulegnie zmniej-
szeniu.
OCM070017
ODM072016
614

739
Obsługa

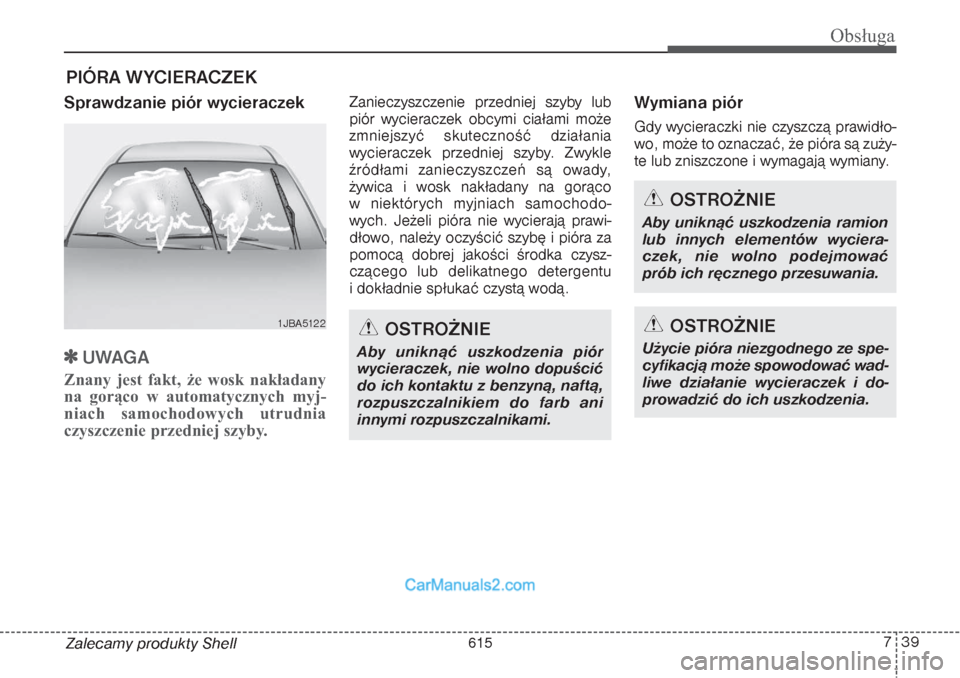

Zalecamy produkty ShellPIÓRA WYCIERACZEKSprawdzanie piór wycieraczek
UWAGA
Znany jest fakt, że wosk nakładany
na gorąco w automatycznych myj-
niach samochodowych utrudnia
czyszczenie przedniej szyby.
Zanieczyszczenie przedniej szyby lub
piór wycieraczek obcymi ciałami może
zmniejszyć skuteczność działania
wycieraczek przedniej szyby. Zwykle
źródłami zanieczyszczeń są owady,
żywica i wosk nakładany na gorąco
w niektórych myjniach samochodo-
wych. Jeżeli pióra nie wycierają prawi-
dłowo, należy oczyścić szybę i pióra za
pomocą dobrej jakości środka czysz-
czącego lub delikatnego detergentu
i dokładnie spłukać czystą wodą.
Wymiana piór Gdy wycieraczki nie czyszczą prawidło-
wo, może to oznaczać, że pióra są zuży-
te lub zniszczone i wymagają wymiany.
OSTROŻNIE
Aby uniknąć uszkodzenia piór
wycieraczek, nie wolno dopuścić
do ich kontaktu z benzyną, naftą,
rozpuszczalnikiem do farb ani
innymi rozpuszczalnikami.
OSTROŻNIE
Aby uniknąć uszkodzenia ramion
lub innych elementów wyciera-
czek, nie wolno podejmować
prób ich ręcznego przesuwania.
OSTROŻNIE
Użycie pióra niezgodnego ze spe-
cyfikacją może spowodować wad-
liwe działanie wycieraczek i do-
prowadzić do ich uszkodzenia.
1JBA5122
615

Obsługa40 7
Zalecamy produkty Shell
Pióro wycieraczki przedniej szybyTy p A
1. Podnieść ramię wycieraczki i obrócić
zespół pióra, aby odsłonić uchwyt
mocujący z tworzywa sztucznego.
2. Ścisnąć uchwyt i przesunąć zespół
pióra w dół.
3. Unieść go z ramienia.
4. Zamontować zespół pióra w kolejno-
ści przeciwnej do demontażu.Ty p B
1. Podnieść ramię wycieraczki.
1LDA5023
OSTROŻNIE
Nie wolno dopuścić, aby ramię
wycieraczki opadło na szybę,
ponieważ mogłoby dojść do
wyszczerbienia lub pęknięcia
przedniej szyby.
1JBA70371JBA7038
OHM078059
OSTROŻNIE
Nie wolno dopuścić, aby ramię
wycieraczki opadło na szybę,
ponieważ mogłoby dojść do
wyszczerbienia lub pęknięcia
przedniej szyby.
616
