Cechy samochodu Hyundai

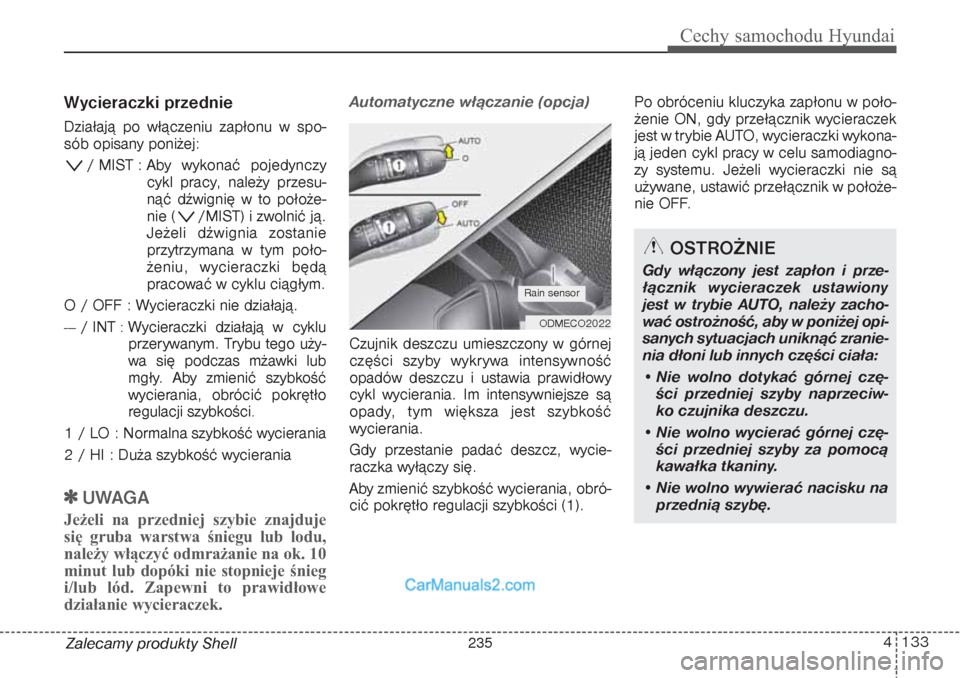

Zalecamy produkty ShellWycieraczki przednie Działają po włączeniu zapłonu w spo-
sób opisany poniżej:
/ MIST : Aby wykonać pojedynczy
cykl pracy, należy przesu-
nąć dźwignię w to położe-
nie ( /MIST) i zwolnić ją.
Jeżeli dźwignia zostanie
przytrzymana w tym poło-
żeniu, wycieraczki będą
pracować w cyklu ciągłym.
O / OFF : Wycieraczki nie działają. ---
/ INT
: Wycieraczki działają w cyklu
przerywanym. Trybu tego uży-
wa się podczas mżawki lub
mgły. Aby zmienić szybkość
wycierania, obrócić pokrętło
regulacji szybkości
.
1 / LO : Normalna szybkość wycierania
2 / HI : Duża szybkość wycierania
UWAGA
Jeżeli na przedniej szybie znajduje
się gruba warstwa śniegu lub lodu,
należy włączyć odmrażanie na ok. 10
minut lub dopóki nie stopnieje śnieg
i/lub lód. Zapewni to prawidłowe
działanie wycieraczek.
Automatyczne włączanie (opcja)Czujnik deszczu umieszczony w górnej
części szyby wykrywa intensywność
opadów deszczu i ustawia prawidłowy
cykl wycierania. Im intensywniejsze są
opady, tym większa jest szybkość
wycierania.
Gdy przestanie padać deszcz, wycie-
raczka wyłączy się.
Aby zmienić szybkość wycierania, obró-
cić pokrętło regulacji szybkości (1). Po obróceniu kluczyka zapłonu w poło-
żenie ON, gdy przełącznik wycieraczek
jest w trybie AUTO, wycieraczki wykona-
ją jeden cykl pracy w celu samodiagno-
zy systemu. Jeżeli wycieraczki nie są
używane, ustawić przełącznik w położe-
nie OFF.
ODMECO2022Rain sensor
OSTROŻNIE
Gdy włączony jest zapłon i prze-
łącznik wycieraczek ustawiony
jest w trybie AUTO, należy zacho-
wać ostrożność, aby w poniżej opi-
sanych sytuacjach uniknąć zranie-
nia dłoni lub innych części ciała:
• Nie wolno dotykać górnej czę-
ści przedniej szyby naprzeciw-
ko czujnika deszczu.
• Nie wolno wycierać górnej czę-
ści przedniej szyby za pomocą
kawałka tkaniny.
• Nie wolno wywierać nacisku na
przednią szybę.
235

Obsługa70 7
Zalecamy produkty Shell

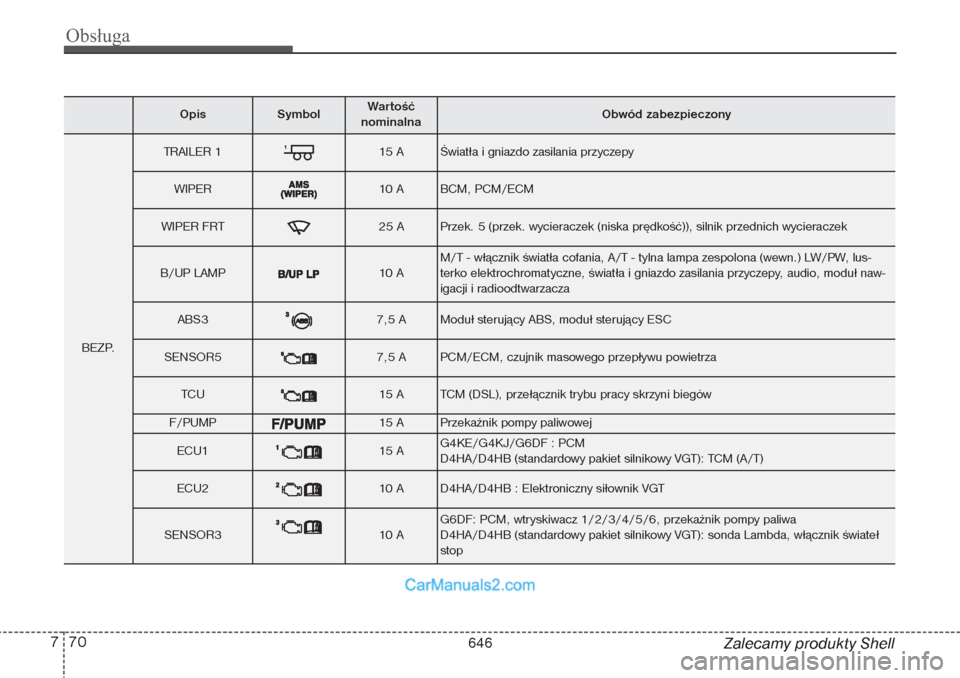

Opis
Symbol
Wartość
nominalna
Obwód zabezpieczony
BEZP.
TRAILER 1
15 A
Światła i gniazdo zasilania przyczepy
WIPER
10 A
BCM, PCM/ECM
WIPER FRT
25 A
Przek. 5 (przek. wycieraczek (niska prędkość)), silnik przednich wycieraczek
B/UP LAMP
10 A
M/T - włącznik światła cofania, A/T - tylna lampa zespolona (wewn.) LW/PW, lus-
terko elektrochromatyczne, światła i gniazdo zasilania przyczepy, audio, moduł naw-
igacji i radioodtwarzacza
ABS3
7,5 A
Moduł sterujący ABS, moduł sterujący ESC
SENSOR5
7,5 A
PCM/ECM, czujnik masowego przepływu powietrza
TCU
15 A
TCM (DSL), przełącznik trybu pracy skrzyni biegów
F/PUMP
15 A
Przekaźnik pompy paliwowej
ECU1
15 A
G4KE/G4KJ/G6DF : PCM
D4HA/D4HB (standardowy pakiet silnikowy VGT): TCM (A/T)
ECU2
10 A
D4HA/D4HB : Elektroniczny siłownik VGT
SENSOR3
10 A
G6DF: PCM, wtryskiwacz 1/2/3/4/5/6, przekaźnik pompy paliwa
D4HA/D4HB (standardowy pakiet silnikowy VGT): sonda Lambda, włącznik świateł
stop
646

771
Obsługa
Zalecamy produkty Shell
Opis
Symbol
Wartość
nominalna
Obwód zabezpieczony
BEZP.
IGN COIL
20 A
G6DF: kondensator 1/2, Cewka zapłonowa 1/2/3/4/5/6
D4HA/D4HB: ECM
SENSOR2
10 A
G6DF: PCM, zawór sterujący przepływem oleju 1/2/3/4, zawór elektromagnetyczny
zmiennego kolektora ssącego 1/2, elektromagnetyczny zawór regulacji ciśnienia
D4HA/D4HB (standardowy pakiet silnikowy VGT): Zawór elektromagnetyczny pomija-
nia chłodnicy EGR, zawór EGR niskiej mocy, czujnik położenia wału korbowego,
skrzynka bezpieczników i przekaźników E/R (przek. 6/10)
SENSOR1
15 A
G6DF: PCM, czujnik tlenu 1/2/3/4, skrzynka bezpieczników i przekaźników E/R
(przek. 6/10)
D4HA/D4HB (standardowy pakiet silnikowy VGT): czujnik poziomu oleju, zawór
regulacji ciśnienia paliwa, zawór regulujący ciśnienie we wspólnej listwie paliwowej
SENSOR4
20 A
G4KE/G4KJ : PCM
B/ALARM
10 A
Przekaźnik sygnału alarmu przeciwwłamaniowego
647
