2014 TOYOTA RAV4 Kezelési útmutató (in Hungarian)

6657-2. Teendők szükséghelyzetben
7
Ha baj történik
Vegye ki a javítókészletet a táskából.
Vegye le a szelepsapkát a de-
fektes kerék szelepérő l.
Vegye le a levegőkienged ő sap-
kát a töml őrő l.
Szüksége lesz még a leveg őkien-
gedő sapkára. Ezért tartsa bizton-
ságos helyen.
Csatlakoztassa a töml őt a sze-
lephez.
Csavarja a töml ő végét az óramu-
tató járásával megegyez ő irányba,
amíg lehet.
Gy őző djön meg arról, hogy a
kompresszorkapcsoló ki van
kapcsolva.
A szükséghelyzeti javítás menete
1
2
3
4
5

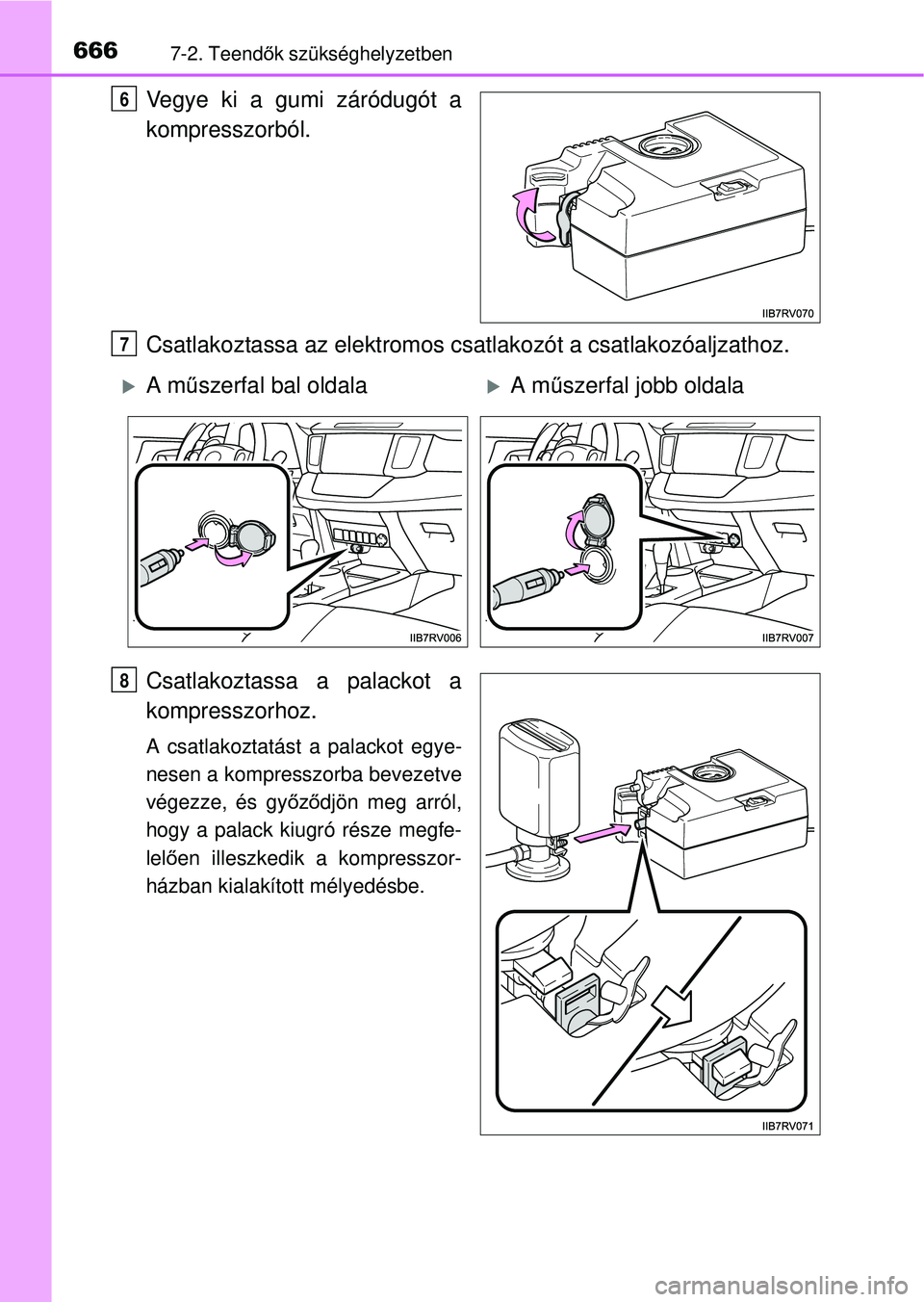

6667-2. Teendők szükséghelyzetben
Vegye ki a gumi záródugót a
kompresszorból.
Csatlakoztassa az elektromos cs atlakozót a csatlakozóaljzathoz.
Csatlakoztassa a palackot a
kompresszorhoz.
A csatlakoztatást a palackot egye-
nesen a kompresszorba bevezetve
végezze, és győ ződjön meg arról,
hogy a palack kiugró része megfe-
lelő en illeszkedik a kompresszor-
házban kialakított mélyedésbe.
6
7
A m űszerfal bal oldalaA m űszerfal jobb oldala
8

6677-2. Teendők szükséghelyzetben
7
Ha baj történik
Ragassza fel a 2 matricát a ké-
pen látható módon.
A matrica felragasztása el őtt távo-
lítson el minden szennyez ődést és
nedvességet a keréktárcsáról.
Ha nem tud matricát felragasztani,
tájékoztassa a legközelebbi hivatalos
Toyota márkakeresked őt, szervizt
vagy más, megfelel ő képesítéssel és
felszereléssel rendelkez ő szakem-
bert, hogy tömít őanyaggal javította a
defektes kereket, amennyiben a gu-
miabroncs javíttatása vagy kicserélé-
se céljából hozzá fordul.
Nézze meg, mennyi az el őírt gumiabroncsnyomás.
Az el őírt felfúvási nyomás a vezet őoldali ajtóoszlopon, az ábrán látható he-
lyen található. ( 723. o.)
Indítsa be a motort. ( 232. o., 236. o.)
9
10
Balkormányos gépjárm űvekJobbkormányos gépjárm űvek
11

6687-2. Teendők szükséghelyzetben
A tömítő anyag betöltéséhez és
a gumiabroncs felfújásához
kapcsolja be a kompresszor
kapcsolóját.
Fújja fel a gumiabroncsot az
el őírt értékre.
A tömít őanyag befecskende-
z ő dik, és a nyomás 300 kPa-
ig (3,1 kgf/cm
2 vagy bar,
44 psi) vagy 400 kPa-ig
(4,1 kgf/cm
2 vagy bar, 58 psi)
n ő, majd fokozatosan csök-
ken.
A gumiabroncsnyomás-mér ő
a kapcsoló bekapcsolása
után kb. 1 perccel (alacsony
h ő mérsékleten 15 perccel)
mutatja a gumiabroncsnyo-
más tényleges értékét.
Fújja fel a gumiabroncsot a kí-
vánt leveg őnyomás-értékre.
• Kapcsolja ki a kompresszor
kapcsolóját, és ellen őrizze a
gumiabroncsnyomást.
Legyen óvatos, nehogy túlfúj-
ja a gumiabroncsot, a nyo-
mást gyakran ellen őrizve, in-
kább többször fújjon levegő t
a gumiabroncsba, amíg az
el őírt gumiabroncsnyomás-
értéket el nem éri.
12
13
1
2
3

6697-2. Teendők szükséghelyzetben
7
Ha baj történik
• Ha a gumiabroncsnyomás a
felfúvás után 10 perccel (ala-
csony h őmérsékleten 40 perc-
cel) a kapcsoló bekapcsolt ál-
lapotában még mindig alacso-
nyabb az el őírt értéknél, akkor
a gumiabroncs sérülése túl
nagy ahhoz, hogy meg lehes-
sen javítani. Kapcsolja ki a
kompresszor kapcsolóját, és
forduljon hivatalos Toyota már-
kakereskedéshez, szervizhez
vagy más, megfelel ő képesí-
téssel és felszereléssel ren-
delkez ő szakemberhez.
• Ha a gumiabroncsnyomás
meghaladja az el őírt értéket,
némi leveg őt kiengedve állít-
sa be a megfelel ő nyomást.
( 674. o., 723. o.)

6707-2. Teendők szükséghelyzetben
A kompresszorkapcsoló kikapcsolt állapotában húzza le a töml őt a
szelepr ől, és húzza ki az elektrom os csatlakozót az aljzatból.
A tömlő eltávolításakor némi tömít őanyag kicsepeghet.
Helyezze vissza a sz elepsapkát a szükség helyzeti javításban ré-
szesült gumiabroncs szelepére.
Csavarja vissza a leveg őkien-
ged ő sapkát a töml ő végére.
Ha a levegő kiengedő sapkát nem
csavarja vissza, a tömít őanyag ki-
folyhat, és a gépjármű bepiszko-
lódhat.
Átmenetileg tartsa a palackot a csomagtérben, amíg a kompresszor-
hoz van csatlakoztatva.
A tömítő folyadék egyenletes eloszlatása érdekében azonnal tegyen
meg a gépjárm űvel biztonságos körülmén yek között kb. 5 km-t (3
mérföldet) 80 km/h (50 mph) alatti sebességgel.
Mintegy 5 km (3 mérföld) meg-
tétele után álljon meg a gépjár-
m űvel biztonságos helyen, ke-
mény, sík felületen, és vegye le
a leveg őkienged ő sapkát a
tömlő rő l, miel őtt újra csatlakoz-
tatná a javítókészletet.
14
15
16
17
18
19

6717-2. Teendők szükséghelyzetben
7
Ha baj történik
Kapcsolja be a kompresszort,
és várjon néhány másodpercet,
majd kapcsolja ki. Ellen őrizze a
gumiabroncs nyomását.
Ha a gumiabroncsnyomás ki-
sebb mint 130 kPa (1,3 kgf/
cm
2 vagy bar, 19 psi): A defekt
nem javítható. Keressen fel hi-
vatalos Toyota márkakereske-
dést, szervizt vagy más, meg-
felel ő képesítéssel és felszere-
léssel rendelkez ő szakembert.
Ha a gumiabroncsnyomás
130 kPa (1,3 kgf/cm2 vagy
bar, 19 psi) vagy nagyobb, de
kisebb az el őírt nyomásnál:
Folytassa a . lépéssel.
Ha a gumiabroncsnyomás az
el őírt nyomásértékkel meg-
egyezik: Folytassa a . lé-
péssel.
Kapcsolja be a kompresszorkapcsolót, és fújjon leveg őt a gumiab-
roncsba, amíg a gumiabroncsnyomás el nem éri az elő írt értéket.
Tegyen meg a gépjárm űvel 5 km-t (3 mérföldet), majd végezze el a
. lépést.
20
1
2
21
3
22
21
19

6727-2. Teendők szükséghelyzetben
Csavarja vissza a leveg őkienge-
d ő sapkát a töml ő végére.
Ha a levegő kiengedő sapkát nem
csavarja vissza, a tömít őanyag ki-
folyhat, és a gépjármű bepiszko-
lódhat.
Tartsa a palackot a csomagtérben, amíg a kompresszorhoz van
csatlakoztatva.
A hirtelen fékezést, gyorsítást és az éles kanyarokat kerülve, hajt-
son óvatosan, 80 km/h (50 mph) alatti sebességgel a legközelebbi
hivatalos Toyota márkakereskedés hez, szervizhez vagy más, meg-
felel ő képesítéssel és felszereléssel rendelkez ő szakemberhez.
22
23
24
