2013 Hyundai Santa Fe Manual do proprietário (in Portuguese)

Manutenção
86
7

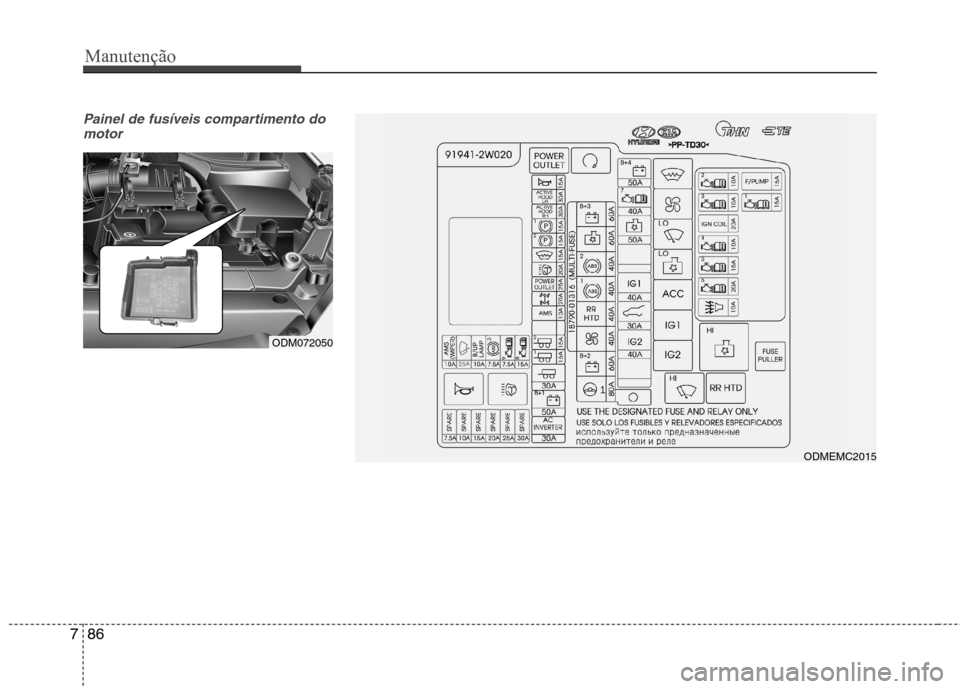

Painel de fusíveis compartimento do
motor
ODM072050
ODMEMC2015

787
Manutenção

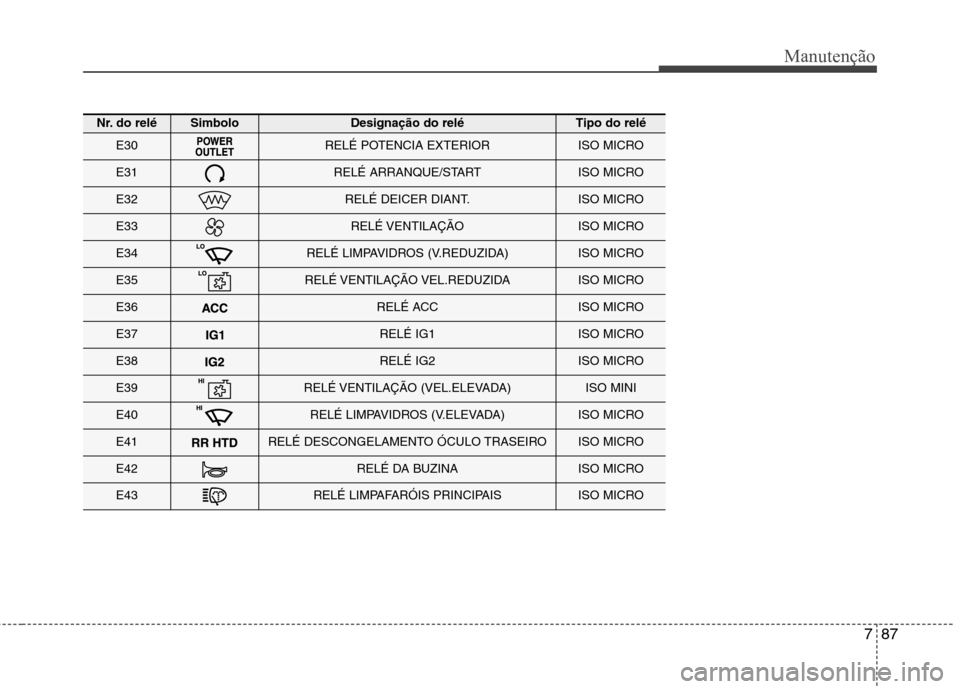

Nr. do reléSimboloDesignação do reléTipo do relé
E30RELÉ POTENCIA EXTERIORISO MICRO
E31RELÉ ARRANQUE/STARTISO MICRO
E32RELÉ DEICER DIANT.ISO MICRO
E33RELÉ VENTILAÇÃOISO MICRO
E34RELÉ LIMPAVIDROS (V.REDUZIDA)ISO MICRO
E35RELÉ VENTILAÇÃO VEL.REDUZIDAISO MICRO
E36RELÉ ACCISO MICRO
E37RELÉ IG1ISO MICRO
E38RELÉ IG2ISO MICRO
E39RELÉ VENTILAÇÃO (VEL.ELEVADA)ISO MINI
E40RELÉ LIMPAVIDROS (V.ELEVADA)ISO MICRO
E41RELÉ DESCONGELAMENTO ÓCULO TRASEIROISO MICRO
E42RELÉ DA BUZINAISO MICRO
E43RELÉ LIMPAFARÓIS PRINCIPAISISO MICRO

Manutenção
88
7
DescriçãoSimbolo Característica
do fusívelComponente protegido
MULTI
FUSÍVEL
MDPS80AUnidade MDPS
B+260ABox ligações inteligente ( (IPS 1 (4CH), IPS 2 (1CH), IPS 5 (1CH),
Fusíveis - F31/F36/F41/F45)
VENTILAÇÃO40ARLY. 4 (Relé da ventilação)
RR HTD40ARLY. 12 (Relé desembaciamento tras.)
ABS140AMódulo de Controlo ABS, Módulo de controlo ESP, Ligação check
multifunções
ABS240AMódulo de controlo ABS, Módulo de Controlo ESP
VENTILADOR60AExcepto Europa - RLY, 6 (Relé ventilação frio (ventilação baixa),
RLY. 10 (Relé ventilação frio(ventilação alta))
B+360ACaixa ligação Smart (Fusíveis - F4/F5/F10/F21/F26, Dispositivo corte corrente)
FUSÍVEL
B+450ABox ligações inteligente ( (IPS 3 (4CH), IPS 4 (1CH), IPS 6 (1CH), Fusíveis - F31/F36/F41/F45)
EMS40AEMS caixa
VENTILADOR50AExcepto Europa - RLY, 6 (Relé ventilação frio (ventilação baixa), RLY. 10 (Relé
ventilação frio(ventilação alta))
IG140AInterruptor da ignição (Smart key (chave inteligente), RLY, 7/8 (Relé ACC/IG1
com Smart Key (chave inteligente)
IG240AInterruptor da ignição (Smart key (chave inteligente), RLY, 2 (Relé Start /RLY. 9 (Relé IG2)

789
Manutenção

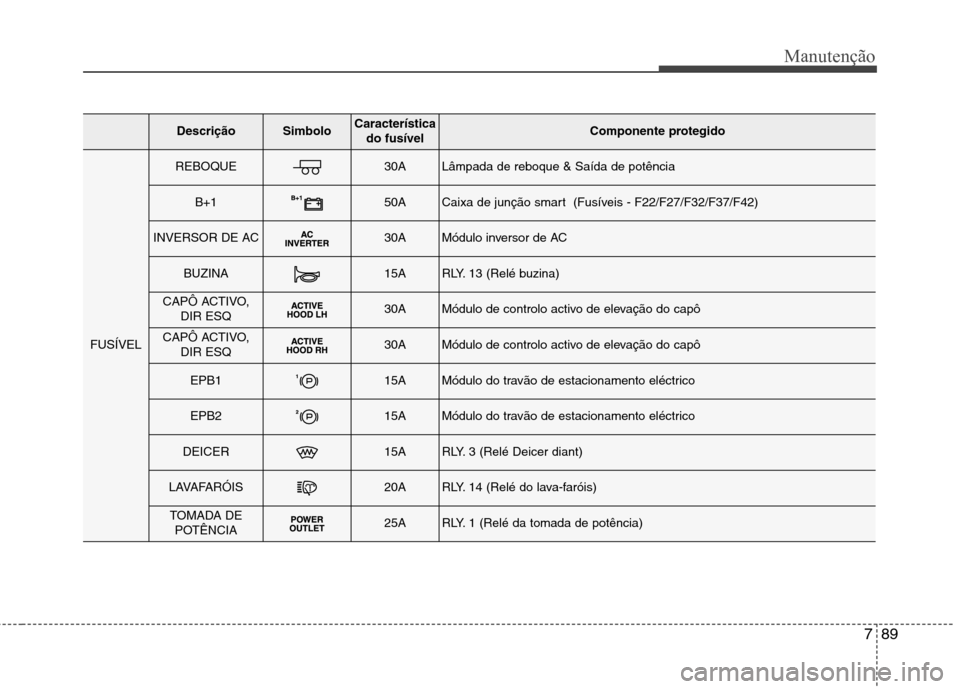

DescriçãoSimbolo Característicado fusívelComponente protegido
FUSÍVEL
REBOQUE30ALâmpada de reboque & Saída de potência
B+150ACaixa de junção smart (Fusíveis - F22/F27/F32/F37/F42)
INVERSOR DE AC30AMódulo inversor de AC
BUZINA15ARLY. 13 (Relé buzina)
CAPÔ ACTIVO, DIR ESQ30AMódulo de controlo activo de elevação do capô
CAPÔ ACTIVO,DIR ESQ30AMódulo de controlo activo de elevação do capô
EPB115AMódulo do travão de estacionamento eléctrico
EPB215AMódulo do travão de estacionamento eléctrico
DEICER15ARLY. 3 (Relé Deicer diant)
LAVAFARÓIS20ARLY. 14 (Relé do lava-faróis)
TOMADA DEPOTÊNCIA25ARLY. 1 (Relé da tomada de potência)

Manutenção
90
7
DescriçãoSimbolo Característica
do fusívelComponente protegido
FUSÍVEL
4WD20A4WD CDM
AMS10ASensor da bateria
REBOQUE 215ALâmpada de reboque & Saída de potência
REBOQUE 115ALâmpada de reboque & Saída de potência
LIMPA VIDROS10ABCM, PCM/ECM
LIMPAVIDROS DIANT25ARLY. 5 (Relé do limpa-vidros (vel reduzida), Motor limpa-vidros diant.
LÂMPADA B/UP10AInterruptor lâmpada back-up M/T, Lâmpada combinação tras (IN) esq/dir,
Espelho retrovisor eléctrico, Tomada de potência e iluminação do reboque,
Audio, Unidade central de navegação e A/V
ABS37,5AMódulo de controlo ABS, Módulo de Controlo ESP
SENSOR57,5APCM/ECM, Sensor medidor da massa de ar
TCU15ATCM (DSL), Interruptor desmultiplicação da caixa de velocidades
F/PUMP15ARelé da bomba de combustível
ECU115AG4KE/G4KJ/G6DF : PCM
D4HA/D4HB (Pacote regular motor VGT) : TCM (A/T)

791
Manutenção

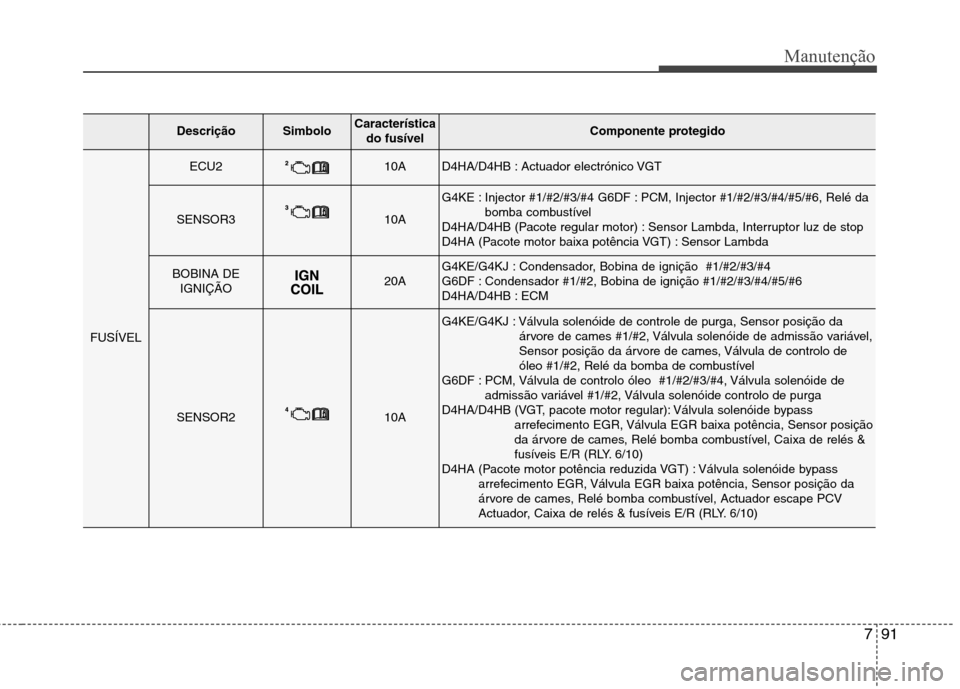

DescriçãoSimbolo Característicado fusívelComponente protegido
FUSÍVEL
ECU210AD4HA/D4HB : Actuador electrónico VGT
SENSOR310A
G4KE : Injector #1/#2/#3/#4 G6DF : PCM, Injector #1/#2/#3/#4/#5/#6, Relé da bomba combustível
D4HA/D4HB (Pacote regular motor) : Sensor Lambda, Interruptor luz de stop
D4HA (Pacote motor baixa potência VGT) : Sensor Lambda
BOBINA DE IGNIÇÃO20AG4KE/G4KJ : Condensador, Bobina de ignição #1/#2/#3/#4
G6DF : Condensador #1/#2, Bobina de ignição #1/#2/#3/#4/#5/#6
D4HA/D4HB : ECM
SENSOR210A
G4KE/G4KJ : Válvula solenóide de controle de purga, Sensor posição da árvore de cames #1/#2, Válvula solenóide de admissão variável,
Sensor posição da árvore de cames, Válvula de controlo de
óleo #1/#2, Relé da bomba de combustível
G6DF : PCM, Válvula de controlo óleo #1/#2/#3/#4, Válvula solenóide de admissão variável #1/#2, Válvula solenóide controlo de purga
D4HA/D4HB (VGT, pacote motor regular): Válvula solenóide bypass arrefecimento EGR, Válvula EGR baixa potência, Sensor posição
da árvore de cames, Relé bomba combustível, Caixa de relés &
fusíveis E/R (RLY. 6/10)
D4HA (Pacote motor potência reduzida VGT) : Válvula solenóide bypass arrefecimento EGR, Válvula EGR baixa potência, Sensor posição da
árvore de cames, Relé bomba combustível, Actuador escape PCV
Actuador, Caixa de relés & fusíveis E/R (RLY. 6/10)

Manutenção
92
7
DescriçãoSimbolo Característica
do fusívelComponente protegido
FUSÍVEL
SENSOR115A
G4KE/G4KJ : Válvula controlo do óleo #1/ #2, sensor nível do óleo, Caixa de fusíveis & relés E/R (RLY. 6/10)
G6DF : PCM, Sensor oxigénio #1/#2/#3/#4, Caixa de relés e fusíveis E/R (RLY. 6/10)
D4HA/D4HB (Pacote motor regular VGT) : Sensor óleo motor, Válvula regulação da pressão combustível, Válvula regulação pressão na
calha de injecção,
D4HA (pacote motor baixa potência VGT): Sensor nível do óleo, Válvula regulação pressão combustível, Sensor posição da árvore de cames,Válvula de regulação de pressão da calha de injecção
SENSOR420AG4KE/G4KJ : PCM
B/ALARM10ARelé do Sinal Sonoro do Alarme Antirroubo

793
Manutenção

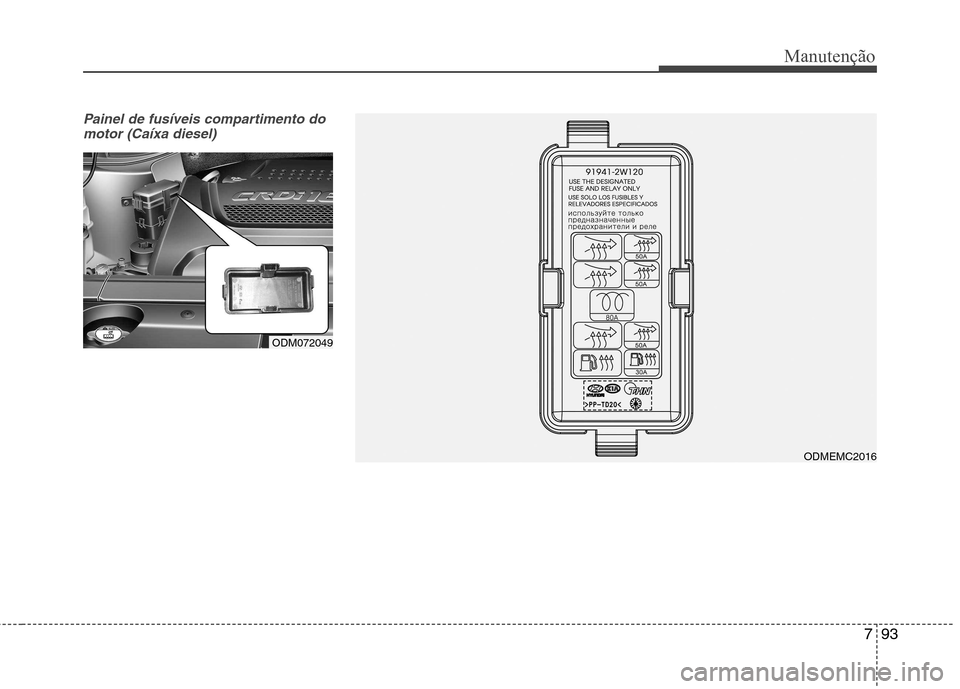

Painel de fusíveis compartimento domotor (Caíxa diesel)
ODM072049
ODMEMC2016
