2013 Hyundai Santa Fe Manual do proprietário (in Portuguese)

O que fazer em caso de emergência
4
6

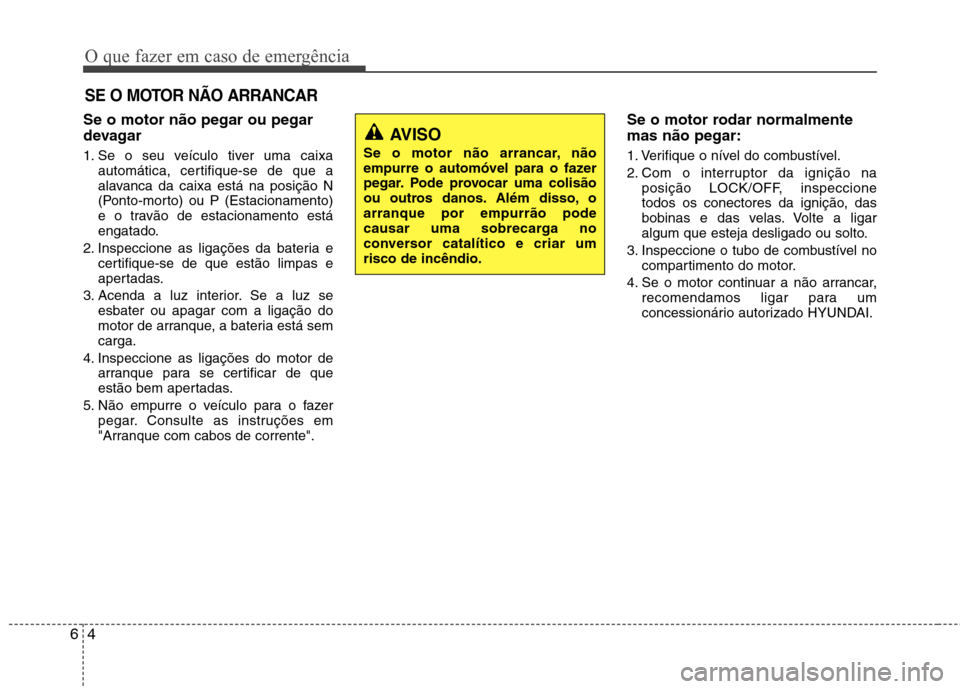

SE O MOTOR NÃO ARRANCAR
Se o motor não pegar ou pegar
devagar
1. Se o seu veículo tiver uma caixa
automática, certifique-se de que a
alavanca da caixa está na posição N
(Ponto-morto) ou P (Estacionamento)
e o travão de estacionamento está
engatado.
2. Inspeccione as ligações da bateria e certifique-se de que estão limpas e
apertadas.
3. Acenda a luz interior. Se a luz se esbater ou apagar com a ligação do
motor de arranque, a bateria está semcarga.
4. Inspeccione as ligações do motor de arranque para se certificar de que
estão bem apertadas.
5. Não empurre o veículo para o fazer pegar. Consulte as instruções em
"Arranque com cabos de corrente". Se o motor rodar normalmente mas não pegar:
1. Verifique o nível do combustível.
2. Com o interruptor da ignição na
posição LOCK/OFF, inspeccione
todos os conectores da ignição, das
bobinas e das velas. Volte a ligar
algum que esteja desligado ou solto.
3. Inspeccione o tubo de combustível no compartimento do motor.
4. Se o motor continuar a não arrancar, recomendamos ligar para um
concessionário autorizado HYUNDAI.
AVISO
Se o motor não arrancar, não
empurre o automóvel para o fazer
pegar. Pode provocar uma colisão
ou outros danos. Além disso, oarranque por empurrão pode
causar uma sobrecarga no
conversor catalítico e criar umrisco de incêndio.

65
O que fazer em caso de emergência

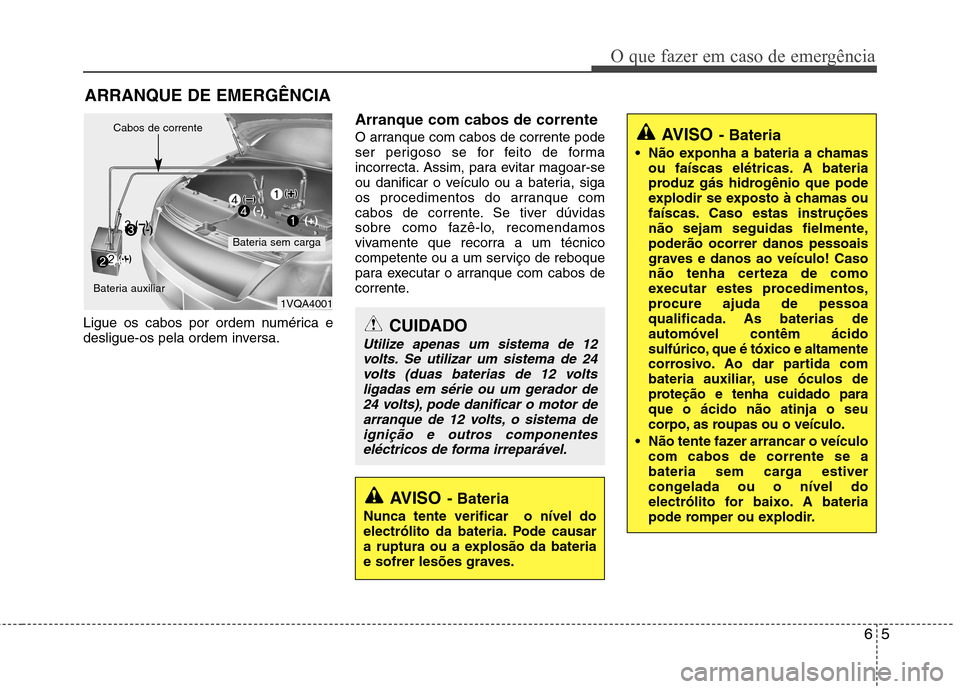

ARRANQUE DE EMERGÊNCIA
Ligue os cabos por ordem numérica e
desligue-os pela ordem inversa. Arranque com cabos de corrente
O arranque com cabos de corrente pode
ser perigoso se for feito de forma
incorrecta. Assim, para evitar magoar-se
ou danificar o veículo ou a bateria, siga
os procedimentos do arranque com
cabos de corrente. Se tiver dúvidas
sobre como fazê-lo, recomendamos
vivamente que recorra a um técnico
competente ou a um serviço de reboque
para executar o arranque com cabos de
corrente.
CUIDADO
Utilize apenas um sistema de 12
volts. Se utilizar um sistema de 24volts (duas baterias de 12 volts ligadas em série ou um gerador de24 volts), pode danificar o motor de
arranque de 12 volts, o sistema deignição e outros componenteseléctricos de forma irreparável.
AVISO - Bateria
Nunca tente verificar o nível do
electrólito da bateria. Pode causar
a ruptura ou a explosão da bateria
e sofrer lesões graves.
1VQA4001
Bateria sem carga
Cabos de corrente
Bateria auxiliar(-)
(+)
(+)(-)
AVISO - Bateria
Não exponha a bateria a chamas ou faíscas elétricas. A bateria
produz gás hidrogênio que pode
explodir se exposto à chamas ou
faíscas. Caso estas instruções
não sejam seguidas fielmente,poderão ocorrer danos pessoais
graves e danos ao veículo! Caso
não tenha certeza de como
executar estes procedimentos,
procure ajuda de pessoa
qualificada. As baterias deautomóvel contêm ácido
sulfúrico, que é tóxico e altamente
corrosivo. Ao dar partida com
bateria auxiliar, use óculos de
proteção e tenha cuidado paraque o ácido não atinja o seu
corpo, as roupas ou o veículo.
Não tente fazer arrancar o veículo com cabos de corrente se a
bateria sem carga estiver
congelada ou o nível do
electrólito for baixo. A bateria
pode romper ou explodir.

O que fazer em caso de emergência
6
6

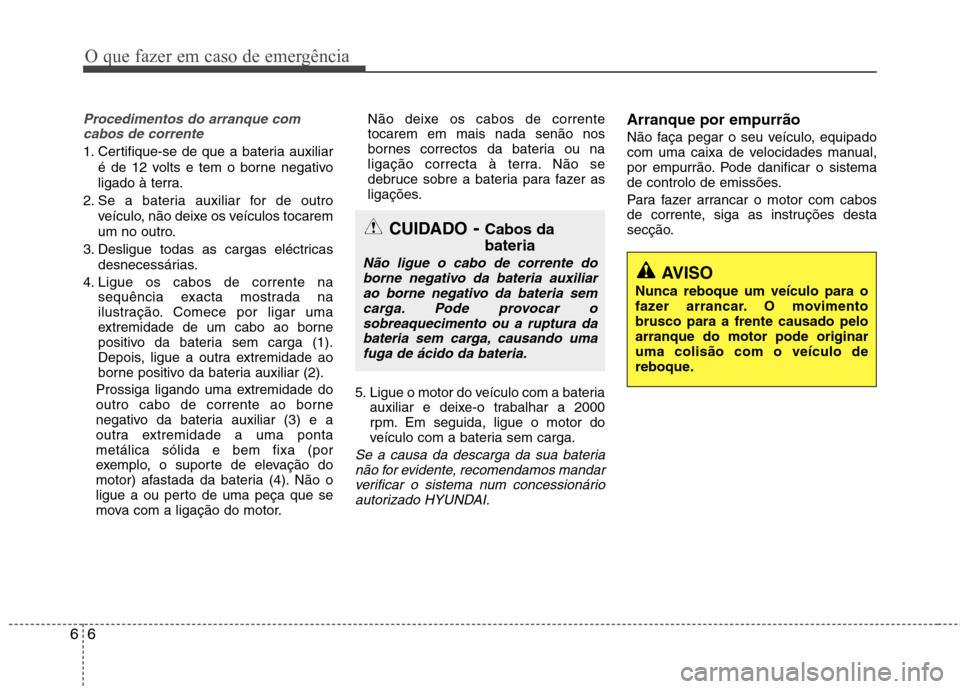

Procedimentos do arranque com
cabos de corrente
1. Certifique-se de que a bateria auxiliar
é de 12 volts e tem o borne negativo
ligado à terra.
2. Se a bateria auxiliar for de outro veículo, não deixe os veículos tocarem
um no outro.
3. Desligue todas as cargas eléctricas desnecessárias.
4. Ligue os cabos de corrente na sequência exacta mostrada na
ilustração. Comece por ligar uma
extremidade de um cabo ao borne
positivo da bateria sem carga (1).
Depois, ligue a outra extremidade ao
borne positivo da bateria auxiliar (2).
Prossiga ligando uma extremidade do
outro cabo de corrente ao borne
negativo da bateria auxiliar (3) e a
outra extremidade a uma pontametálica sólida e bem fixa (por
exemplo, o suporte de elevação do
motor) afastada da bateria (4). Não o
ligue a ou perto de uma peça que se
mova com a ligação do motor. Não deixe os cabos de correntetocarem em mais nada senão nos
bornes correctos da bateria ou na
ligação correcta à terra. Não se
debruce sobre a bateria para fazer as
ligações.
5. Ligue o motor do veículo com a bateria auxiliar e deixe-o trabalhar a 2000
rpm. Em seguida, ligue o motor do
veículo com a bateria sem carga.
Se a causa da descarga da sua bateria
não for evidente, recomendamos mandarverificar o sistema num concessionárioautorizado HYUNDAI.
Arranque por empurrão
Não faça pegar o seu veículo, equipado
com uma caixa de velocidades manual,
por empurrão. Pode danificar o sistema
de controlo de emissões.
Para fazer arrancar o motor com cabos
de corrente, siga as instruções desta
secção.
CUIDADO - Cabos da bateria
Não ligue o cabo de corrente do
borne negativo da bateria auxiliarao borne negativo da bateria semcarga. Pode provocar o
sobreaquecimento ou a ruptura dabateria sem carga, causando umafuga de ácido da bateria.AVISO
Nunca reboque um veículo para o
fazer arrancar. O movimentobrusco para a frente causado peloarranque do motor pode originaruma colisão com o veículo de
reboque.

67
O que fazer em caso de emergência
SOBREAQUECIMENTO DO MOTOR
Se o indicador de temperatura indicar
um sobreaquecimento, sentir uma
quebra de energia ou ouvir batidas altas
no motor, é provável que o motor tenha
sobreaquecido. Se for o caso:
1. Saia da estrada e pare o veículo logo que seja seguro fazê-lo.
2. Coloque a alavanca da caixa de velocidades na posição "P" (caixa
automática) ou em ponto-morto (caixa
manual) e engate o travão de
estacionamento. Se o ar condicionado
estiver ligado, desligue-o.
3. Se houver uma fuga de líquido de refrigeração do motor ou vapor a sair
do capô, desligue o motor. Não abra o
capô até o líquido de refrigeração
deixar de escorrer ou o vapor parar de
sair. Se não houver nenhuma fuga
visível de líquido de refrigeração nem
vapor a sair do capô, deixe o motor
trabalhar e verifique se a ventoinha de
arrefecimento do motor está a
funcionar. Se não estiver, desligue o
motor. 4. Verifique se a correia de transmissão
da bomba de água está colocada. Se
estiver, verifique se está tensa. Se,
aparentemente, estiver tudo bem com
a correia de transmissão, verifique sehá alguma fuga de líquido de
refrigeração no radiador, nos tubos ou
sob o veículo. (Se o ar condicionado
tiver estado ligado, é normal haver
água fria a escorrer dele com o veículo
parado).
5. Se a correia da bomba de água tiver sido rebentada ou se o liquido de
refrigeração do motor verter, pare omotor imediatamente e recomenda
-mos chamar um concessionário
autorizado HYUNDAI. 6. Se não conseguir encontrar a causa
do sobreaquecimento do motor,
aguarde até a temperatura do motor
voltar ao normal. Depois, se tiver
havido perda de líquido de
refrigeração, deite líquido com cuidado
no depósito, até o nível do líquido
chegar à marca de metade.
7. Siga viagem com cautela e mantenha- se atento a outros sinais de sobrea
-quecimento. Se voltar a verificar-se
sobreaquecimento, recomendamos
chamar um concessionário autorizado
HYUNDAI.
AVISO
Se o motor estiver ligado, afaste o
cabelo, as mãos e a roupa de peçasmóveis como a ventoinha e as
correias de transmissão para evitarlesões.
AVISO
Não retire a tampa do radiador com
o motor quente. O líquido de
refrigeração pode borrifar para fora
da abertura e causar queimaduras
graves.
CUIDADO
Redução significativa do liquido de refrigeração indica que existe umafuga no sistema de refrigeração e recomendamos mandar verificar osistema num concessionárioautorizado HYUNDAI.

O que fazer em caso de emergência
8
6
SISTEMA DE MONITORIZAÇÃO DA PRESSÃO DOS PNEUS (TPMS) (SE INSTALADO)
(1) Indicador de baixa pressão dospneus/Indicador de avaria do sistema TPMS
(2) Indicador de posição de baixa pressão dos pneus (Visualizadono visor LCD)
Todos os pneus, incluindo o
sobresselente (se instalado), devemser inspeccionados mensalmente a
frio e enchidos com a pressão
recomendada pelo fabricante do
veículo na etiqueta da pressão de
enchimento dos pneus do veículo.
(Se o seu veículo tiver pneus com
um tamanho diferente do tamanho
indicado na etiqueta, informe-sesobre a pressão de enchimento
correcta desses pneus.)
Para aumentar a segurança, o seu
veículo foi equipado com um sistema
de monitorização da pressão dospneus (TPMS) que acende umindicador de baixa pressão dos
pneus se um ou mais pneus tiveruma pressão de enchimentodemasiado baixa. Assim, se esse indicador se
acender, pare o veículo einspeccione os pneus logo que
possível. Em seguida, encha-os com
a pressão correcta. Circular comuma pressão de enchimentodemasiado baixa nos pneus pode
dar origem ao sobreaquecimento e a
falhas dos mesmos.
De igual modo, uma pressão de enchimento demasiado baixa
diminui a eficiência de combustível eo tempo de vida do piso do pneu,
podendo ainda afectar amaneabilidade e a capacidade de
paragem do veículo.
Recordamos que o sistema TPMS
não substitui uma manutenção
adequada dos pneus, sendo daresponsabilidade do condutormantê-los com uma pressão deenchimento correcta, mesmo que abaixa pressão de enchimento não
tenha ainda atingido o nível deacendimento do indicador de baixapressão dos pneus do sistema
TPMS.
ODMEEM2004
B990B02LZ
■
Tipo A
■Tipo C
ODMEEM2005/ODMEEM2005PE
■ Tipo B

69
O que fazer em caso de emergência
O seu veículo foi equipado com um
indicador de avaria no sistema
TPMS que é activado se o sistema
não estiver a funcionar
correctamente. O indicador de avaria
do sistema TPMS está combinado
com a luz avisadora de pressão
reduzida dos pneus. Quando o sistema detecta um
problema no funcionamento, a luz
avisadora pisca durante
aproximadamente um minuto e
depois fica permanentemente
acesa. Este sequência continuará a
repetir-se sempre que ligar o veículo
até que o problema seja resolvido.
Com o indicador de avaria aceso, osistema poderá não conseguirdetectar ou assinalar baixas de
pressão dos pneus. As avarias do
sistema TPMS podem ocorrer por
várias razões, tais como a instalação
no veículo de pneus ou rodas
sobresselentes ou alternativos queobstem ao funcionamento correcto
do sistema TPMS.Depois de substituir um ou mais
pneus ou rodas do veículo, verifique
sempre o indicador de avaria do
sistema TPMS para se certificar deque os pneus e rodas
sobresselentes ou alternativos não
interferem com o funcionamento
correcto do sistema TPMS.✽✽
NOTA
Se o problema não tiver sido
resolvido, recomendamos que
mande verificar o sistema por umconcessionário autorizadoHYUNDAI.
1. A luz indicadora de avaria do TPMS e posição do pneu com
pressão insuficiente/aviso de
pressão insuficiente dos pneus nãoacende.
2. A luz indicadora de avaria do TPMS permanece acesa depois de
piscar durante aproximadamente1 minuto.
3. A luz indicadora da posição do pneu com pressão insuficientepermanece acesa.

O que fazer em caso de emergência
10
6
Indicador de baixa pressão dos pneus Indicador de posição de baixa pressão dos pneus Quando os indicadores de aviso do
sistema de monitorização dapressão dos pneus acendem, e a
mensagem de aviso surge no ecrã
do LCD, significa que um ou mais
pneus têm falta de pressão. A
mensagem de aviso irá informar qual
dos pneus está com falta de
pressão, iluminando a posição dopneu a que correspondente o
referido aviso.
Se surgir algum sinal de alerta ou
mensagem de aviso no LCD, reduza
imediatamente a velocidade, evite
fazer curvas apertadas e conte comum aumento da distância de
travagem. Deve parar e verificar os
seus pneus mais rápido possível. Encha os pneus com a pressão correcta, indicada na etiqueta dapressão de enchimento dos pneus
do veículo, colocada no painel
exterior do pilar central do lado do
condutor. Se não conseguir chegar a uma
estação de serviço ou o pneu não
retiver o ar do enchimento, substituao pneu com baixa pressão pelo pneu
sobresselente.Depois de substituir o pneu compressão insuficiente pelo pneu
sobresselente, ocorre uma dasseguintes situações:
A luz indicadora de avaria TPMS
pisca durante aproximadamente 1
minuto e depois fica permanente-mente acesa porque o sensorTPMS não está montado no pneu
sobresselente (o pneu substituído,equipado com sensor não se
encontra no veículo).
A luz indicadora de avaria TPMS acende-se de forma permanente
durante a condução porque o
sensor TPMS não está montadono pneu sobresselente (o pneu
substituído, equipado com sensor,
encontra-se dentro do veículo).
ODMEEM2004
■Tipo A
■ Tipo B ■Tipo C
ODMEEM2005/ODMEEM2005PE

611
O que fazer em caso de emergência
Indicador de avaria do
sistema TPMS (Sistemade Monitorização daPressão dos Pneus)
Quando ocorre um problema com o
sistema de monitorização dapressão dos pneus (TPMS), a luz
indicadora de avaria do TPMS
acende-se depois de piscar durante
cerca de 1 minuto.
Recomendamos mandar verificar o
sistema num concessionário
autorizado HYUNDAI para
determinar a causa do problema.
✽✽ NOTA
Se ocorrer uma avaria do TPMS, a luz avisadora que indica a posição do pneu
com pressão insuficiente não se acende,
embora o veículo possa ter um pneu embaixo.
CUIDADO
No Inverno ou com o tempo frio, o indicador de baixa pressãodos pneus pode acender-se se a pressão do pneu for reguladade acordo com a pressão deenchimento recomendada para o tempo quente. Isto nãosignifica que haja uma avaria nosistema TPMS, visto que a descida da temperatura provocauma diminuição proporcionalda pressão do pneu.
Se conduzir o veículo de umazona de tempo quente para outra de tempo frio ou vice-versa, ou a temperatura exteriorfor muito mais alta ou baixa,verifique a pressão de enchimento dos pneus e regule-a de acordo com a pressão deenchimento recomendada.
AVISO - Danos em pneus
com baixa pressão
Circular com uma pressão de
enchimento demasiado baixanos pneus torna o veículo
instável e pode contribuir para
a perda de controlo do veículo emaiores distâncias de
travagem.
Além disso, a circulação
contínua com os pneus nesse
estado dará origem aosobreaquecimento e a falhasdos mesmos.
