2013 Hyundai Santa Fe Manual do proprietário (in Portuguese)

4113
Sistemas e equipamentos do veículo
(Continua)
4. Estacionamento em diagonal
O sistema inteligente de auxílio ao estacionamento é um sistemasuplementar para estacionamento
paralelo. Não se aplica ao
estacionamento em linha diagonal.Mesmo que o espaço seja
suficiente para o carro entrar, não
recorra ao sistema inteligente de
auxílio ao estacionamento, porque
este tenta sempre efectuar umestacionamento paralelo.(Continua)(Continua)
5. Estacionamento numa rua compiso irregular
Quando o veículo é estacionado
numa rua com piso irregular, o
condutor tem que controlarcorrectamente os pedais
(embraiagem, acelerador ou
travão). Caso contrário, o sistema
pode desligar-se se o veículo
derrapar ou ocorrer um acidente. (Continua)(Continua)
6. Estacionamento atrás de umcamião
Pode ocorrer um acidente se estacionar atrás de um veículo
mais alto do que o seu. Por
exemplo, autocarro, camião, etc. (Continua)
OSL040145
OLM041291OLM041274

Sistemas e equipamentos do veículo
114
4
Funcionamento do sistema
1. Active o sistema inteligente de auxílio
ao estacionamento
2. Seleccione o modo de auxílio ao estacionamento
3. Procure um espaço de estacionamento: conduza devagar
4. Busca complete: busca automática através de sensor
5. Controlo dos movimentos do volante (1) Utilize a alavanca das mudanças conforme a indicação visualizada no ecrã LCD
(2) Conduza devagar, aplicando o
travão
6. Sistema inteligente de auxílio ao estacionamento concluído
7. Se necessário complete manualmente a manobra de estacionamento.✽✽ NOTA

4115
Sistemas e equipamentos do veículo
1. Activação do sistema inteligentede auxílio ao estacionamento
Pressione o botão do sistemainteligente de auxílio ao
estacionamento (a luz indicadora dobotão acende-se). O sistema de auxílio ao
estacionamento é activado (a luz
indicadora do botão acende-se). Se o sistema detectar a presença de
um obstáculo emite um sinal sonoro.
Para desligar o sistema pressione novamente o respectivo botão durante
mais de 2 segundos.
O sistema inteligente de auxílio ao estacionamento assume por defeito aposição OFF (desligado) sempre que
se liga a ignição.
2. Escolha do Modo Ajuda Estacionar
ODM042241
ODMEDR2216R
■Tipo A
■ Tipo B
■ Lado direito
- modo paralelo■ Lado esquerdo
- modo paralelo
ODMEDR2101/ODMEDR2114/ODMEDR2114PE

Sistemas e equipamentos do veículo
116
4
Seleccione o Modo Ajuda Estacionar
pressionando o botão do sistema inteligente de auxílio ao
estacionamento com a alavanca das
mudanças na posição N (Neutro ou
ponto morto) ou D (Condução) e o
pedal do travão pressionado a fundo.
Quando o sistema inteligente de auxílio ao estacionamento é activado,
o modo de estacionamento paralelo àdireita é automaticamente
seleccionado.
Para seleccionar o modo de estacionamento paralelo à esquerda,
pressione mais uma vez o botão dosistema inteligente de auxílio ao
estacionamento.
Se pressionar novamente o botão, o sistema é desligado.3. Procura de espaço para estacionar Conduza devagar mantendo umadistância de aproximadamente
50cm~150cm relativamente aos
veículos estacionados. Os sensores
laterais detectam a eventual existência
de espaço para estacionar.
Se a velocidade do veículo for superior a 30km/h, surge uma mensagem de
aviso para reduzir a velocidade.
Se a velocidade do veículo for superior a 40km/h, o sistema é cancelado.
✽✽ NOTA

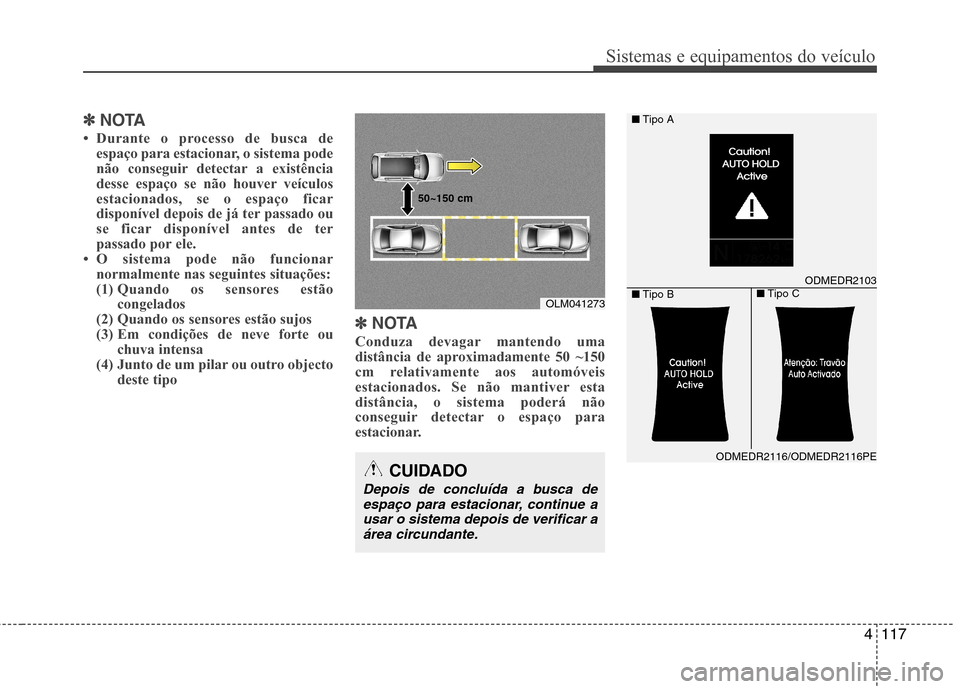

4117
Sistemas e equipamentos do veículo
✽✽NOTA

Sistemas e equipamentos do veículo
118
4
4. Conclusão da busca Enquanto conduz devagar, quando o
sistema conclui a procura de espaço
para estacionar, surge a mensagem
acima ao mesmo tempo que se faz ouvir
um sinal sonoro. Pare o veículo eseleccione a posição R (Marcha-atrás).CUIDADO
Durante o funcionamento do
sistema inteligente de auxílio ao
estacionamento, se a função AutoHold for activada, surge amensagem acima. Desligue a função Auto Hold. Quando cancelar
esta função carregando no pedaldo acelerador, verifique sempre aárea circundante.
CUIDADO
Conduza sempre devagar com o pé sobre o pedal do travão.
Se não for detectado espaço suficiente, o sistema podecancelar o seu funcionamento no passo que corresponde aocontrolo dos movimentos do
volante. Se o espaço não forsuficiente, não estacione o veículo.
■ Lado direito
- modo paralelo■ Lado esquerdo
- modo paralelo
ODMEDR2104/ODMEDR2145/ODMEDR2145PE

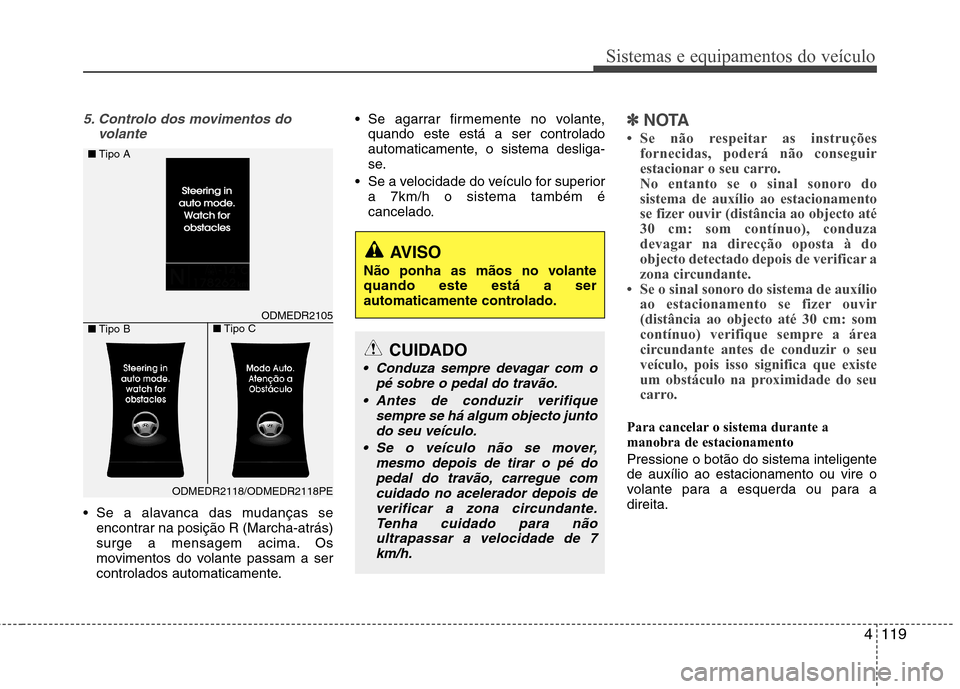

4119
Sistemas e equipamentos do veículo
5. Controlo dos movimentos dovolante
Se a alavanca das mudanças seencontrar na posição R (Marcha-atrás)
surge a mensagem acima. Os
movimentos do volante passam a ser
controlados automaticamente. Se agarrar firmemente no volante,
quando este está a ser controlado
automaticamente, o sistema desliga-
se.
Se a velocidade do veículo for superior a 7km/h o sistema também é
cancelado.
✽✽ NOTA

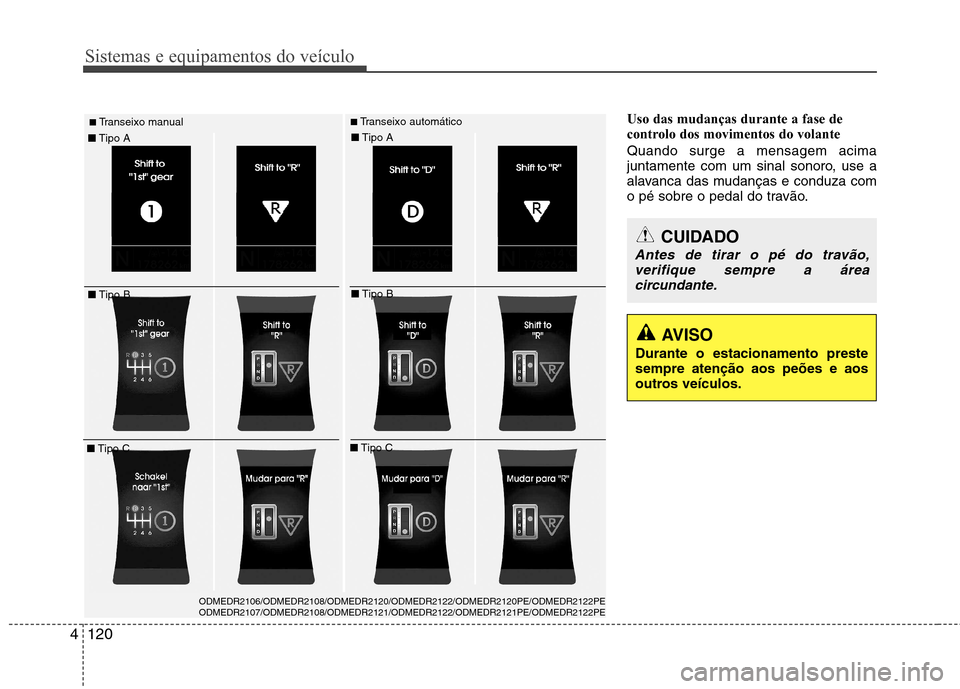

Sistemas e equipamentos do veículo
120
4
Uso das mudanças durante a fase de
controlo dos movimentos do volante Quando surge a mensagem acima
juntamente com um sinal sonoro, use a
alavanca das mudanças e conduza com
o pé sobre o pedal do travão.■ Transeixo manual■Transeixo automático
ODMEDR2106/ODMEDR2108/ODMEDR2120/ODMEDR2122/ODMEDR2120PE/ODMEDR2122PE ODMEDR2107/ODMEDR2108/ODMEDR2121/ODMEDR2122/ODMEDR2121PE/ODMEDR2122PE
CUIDADO
Antes de tirar o pé do travão, verifique sempre a áreacircundante.
AVISO
Durante o estacionamento preste sempre atenção aos peões e aos
outros veículos.
■ Tipo B
■
Tipo A
■ Tipo C■Tipo B
■
Tipo A
■ Tipo C
