2013 Hyundai Santa Fe Manual do proprietário (in Portuguese)

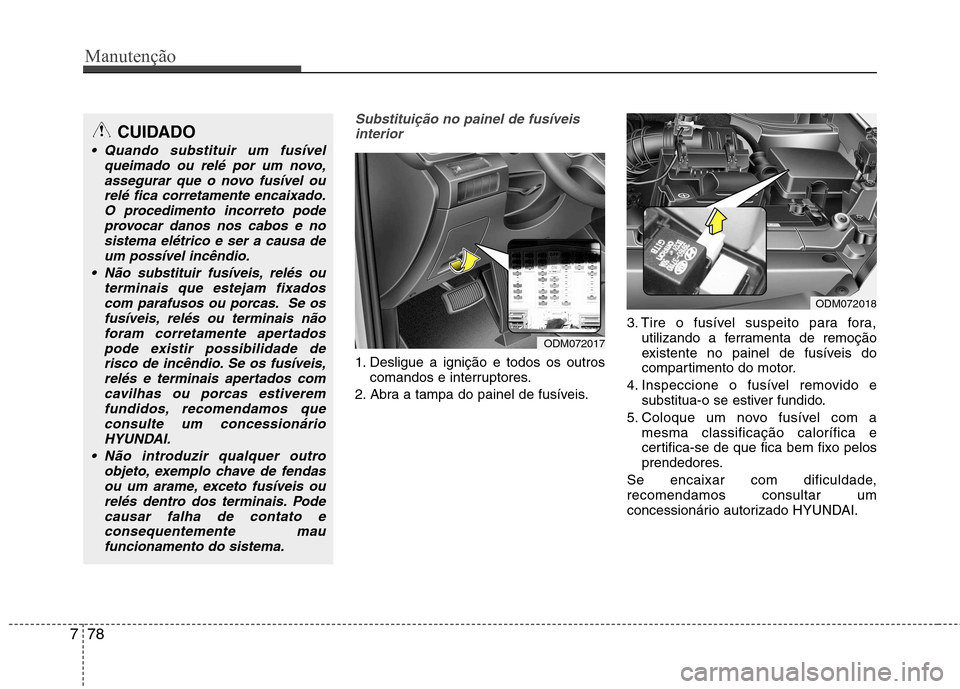

Manutenção
78
7
Substituição no painel de fusíveis
interior
1. Desligue a ignição e todos os outros comandos e interruptores.
2. Abra a tampa do painel de fusíveis. 3. Tire o fusível suspeito para fora,
utilizando a ferramenta de remoção
existente no painel de fusíveis do
compartimento do motor.
4. Inspeccione o fusível removido e substitua-o se estiver fundido.
5. Coloque um novo fusível com a mesma classificação calorífica e
certifica-se de que fica bem fixo pelos
prendedores.
Se encaixar com dificuldade,recomendamos consultar um
concessionário autorizado HYUNDAI.
CUIDADO
Quando substituir um fusível queimado ou relé por um novo,
assegurar que o novo fusível ourelé fica corretamente encaixado.O procedimento incorreto pode provocar danos nos cabos e no
sistema elétrico e ser a causa deum possível incêndio.
Não substituir fusíveis, relés ou terminais que estejam fixados
com parafusos ou porcas. Se osfusíveis, relés ou terminais nãoforam corretamente apertadospode existir possibilidade de
risco de incêndio. Se os fusíveis, relés e terminais apertados comcavilhas ou porcas estiveremfundidos, recomendamos que
consulte um concessionárioHYUNDAI.
Não introduzir qualquer outro objeto, exemplo chave de fendasou um arame, exceto fusíveis ou
relés dentro dos terminais. Pode causar falha de contato econsequentemente mau funcionamento do sistema.
ODM072017
ODM072018

779
Manutenção
Se não tiver um fusível sobresselente,utilize um fusível com a mesmaclassificação calorífica de um circuitodesnecessário para fazer funcionar o
veículo, por exemplo, o fusível doisqueiro.
Se os faróis ou outros componentes
eléctricos não funcionarem e os fusíveis
estiverem em bom estado, inspeccione o
painel de fusíveis do compartimento do
motor. Se encontrar um fusível fundido,
tem de substitui-lo.
Interruptor de fusível
Coloque sempre o interruptor de modo na posição ON.
Se mover o interruptor para a posição
OFF, alguns dispositivos, como osistema áudio e o relógio digital terão
que ser redefinidos e o transmissor (ou
dispositivo smart key) poderá deixar de
funcionar normalmente.
ODM072019
CUIDADO
Quando conduzir o veículo, mantenha sempre o interruptor do
fusível na posição ON.

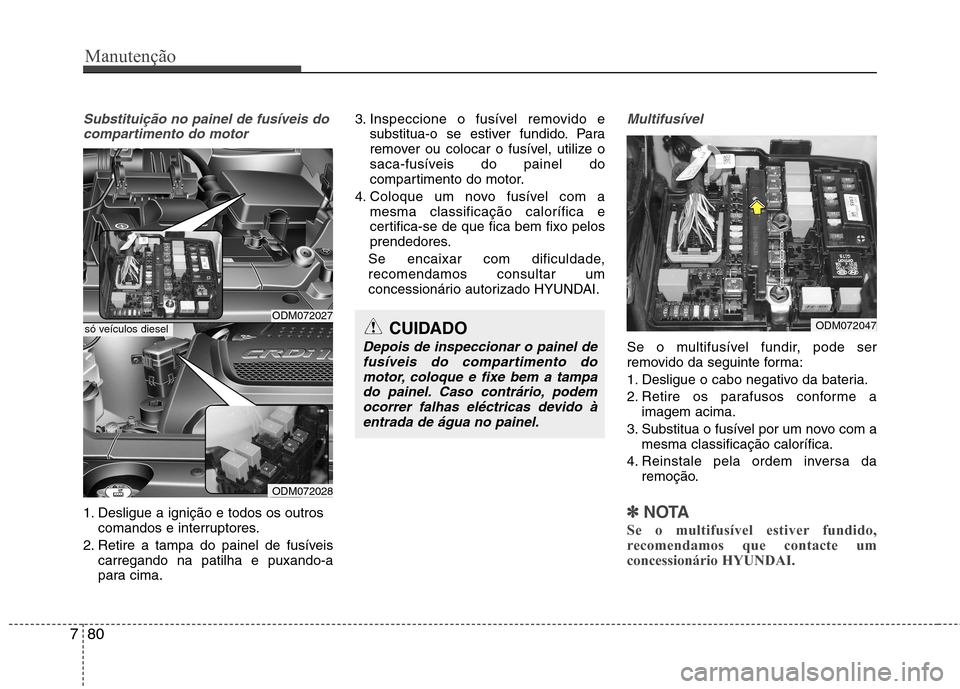

Manutenção
80
7
Substituição no painel de fusíveis do
compartimento do motor
1. Desligue a ignição e todos os outros comandos e interruptores.
2. Retire a tampa do painel de fusíveis carregando na patilha e puxando-a
para cima. 3. Inspeccione o fusível removido e
substitua-o se estiver fundido. Para
remover ou colocar o fusível, utilize o
saca-fusíveis do painel do
compartimento do motor.
4. Coloque um novo fusível com a mesma classificação calorífica e
certifica-se de que fica bem fixo pelos
prendedores.
Se encaixar com dificuldade,recomendamos consultar um
concessionário autorizado HYUNDAI.
Multifusível
Se o multifusível fundir, pode ser
removido da seguinte forma:
1. Desligue o cabo negativo da bateria.
2. Retire os parafusos conforme a imagem acima.
3. Substitua o fusível por um novo com a mesma classificação calorífica.
4. Reinstale pela ordem inversa da remoção.
✽✽ NOTA
Se o multifusível estiver fundido,
recomendamos que contacte umconcessionário HYUNDAI.
CUIDADO
Depois de inspeccionar o painel de fusíveis do compartimento domotor, coloque e fixe bem a tampado painel. Caso contrário, podem
ocorrer falhas eléctricas devido àentrada de água no painel.
ODM072027
ODM072028
só veículos dieselODM072047

781
Manutenção
Descrição do painel de fusíveis/relés
O nome e a capacidade dos fusíveis/ relés são indicados na etiqueta colocada
na parte interior da tampa do painel de
fusíveis/relés.
✽✽NOTA
Nem todas as descrições dos painéis de fusíveis deste manual poderão ser
aplicáveis ao seu veículo. As descrições
são as correctas no momento da
impressão. Ao inspeccionar um painelde fusíveis do seu veículo, consulte a
respectiva etiqueta.
ODM072017
ODMEMC2014

Manutenção
82
7
DescriçãoSimbolo Característica
do fusívelComponente protegido
INDICADOR DO
AIRBAG10AInstrumentação
AIRBAG10AMódulo de controlo SRS, módulo de controlo AC
MÓDULO 57,5A
Sensor de chuva, Tecto de abrir, Módulo de Controlo Smart Key (Chave inteligente), BCM,
Sistema auxiliar de estacionamento, AC, Módulo inversor, Caixa de relés ICM (Relé lampada
lateral esq/dir, Relé ventilador traseiro, Aquecimento banco traseiro esq/dir, Módulo de
Controlo do Banco com Sistema de Climatização do Condutor/Passageiro, Móduloaquecimento do banco condutor/passageiro
MÓDULO 17,5AInterruptor modo desportivo, Chave de solenóide, Interruptor consola esq/dir, Interruptor
consola dianteira, Interruptor vidros eléctricos traseiros esq/dir.
LÂMPADA DE
NEVOEIROTRASEIRA10ACaixa de relés ICM (Relé da lâmpada de nevoeiro traseira)
MEMÓRIA 210ABCM, Módulo de monitorização da pressão dos pneus, Módulo IMS do condutor, Módulo da
porta condutor/passageiro, Sensor de luz e imagem auto, Conector de dados, Módulo de
controlo do AC, Instrumentação
SMART KEY 2
(chave inteligente)7,5AMódulo de controlo Smart Key (Chave Inteligente), Módulo do imobilizador
MÓDULO 310A
BCM, Combinado de Instrumentos, Módulo de Monitorização da Pressão dos Pneus, AMP,
Módulo de Controlo do Sistema Inteligente de Estacionamento, Espelho Electro-crómico,
Módulo de Alerta da Saída de Faixa, Sensor do Ângulo da Direção, Áudio, Módulo de
Controlo A/C, Unidade Principal de A/V & Navegação, Indicador da Mudança ATM 4WD
ECM, Sensor de Auxílio ao Estacionamento ESQ/DIR, Aquecimento do Banco Traseiro
ESQ/DIR, Módulo de Controlo CCS do Condutor/Passageiro, Módulo de Aquecimento do
Banco Condutor/Passageiro, Módulo IMS do Condutor, Interruptor da Consola ESQ/DIR,
Interruptor da Consola Traseira, Sensor do Sistema de Auxílio ao Estacionamento à
Retaguarda (Central), ESQ/DIR, Módulo da Porta do Condutor/Passageiro, Módulo do
Travão Elétrico de Estacionamento

783
Manutenção
DescriçãoSimbolo Característicado fusívelComponente protegido
SMART KEY 4
(chave inteligente)10AInterruptor do botão para ligar/desligar o motor, Módulo imobilizador
LÂMPADAS INTERIOR15ALâmpada da bagageira, Lâmpada do espelho de cortesia esq/dir, Lâmpada da consola
central do tecto, Lâmpada pessoal esq/dir
MULTI MEDIA15AMDPS
MDPS7,5AUnidade MDPS
FICHA HTD15AInterruptor da direcção
MEMÓRIA 110AReceptor RF, Chave de ignição III e interruptor de aviso da porta
START (arranque)7,5A
IMOBILIZADOR W/O & Smart key (chave inteligente) : Caixa de relés ICM (relé alarme)
Com IMMO./Smart key: ECM/PCM, Interruptor desmultiplicação caixa de velocidades, Módulo de controlo smart key (chave inteligente), Caixa de
fusíveis e relés E/R (RLY. 2)
MÓDULO 210A
Módulo iluminação adaptativa dianteiro, Interruptor almofada do encosto cabeça,
Módulo activo de elevação do capô, Unidade relé pré-aquecimento (DSL), Conector
multicheck, Lampada farol principal esq/dir, Actuador dispositivo de elevação do farol
principal esq/dir, Módulo dispositivo automático de elevação dos faróis, Interruptor da
luz de stop, Sensor de aviso do filtro de combustível (DSL), Caixa Diesel (RLY, 1)(DSL)
LÂMPADA FAROLIM
LATERAL 10ACaixa de relés ICM (Relé da lâmpada farolim lateral esq/dir)
TECTO DE ABRIR 220ATecto de abrir

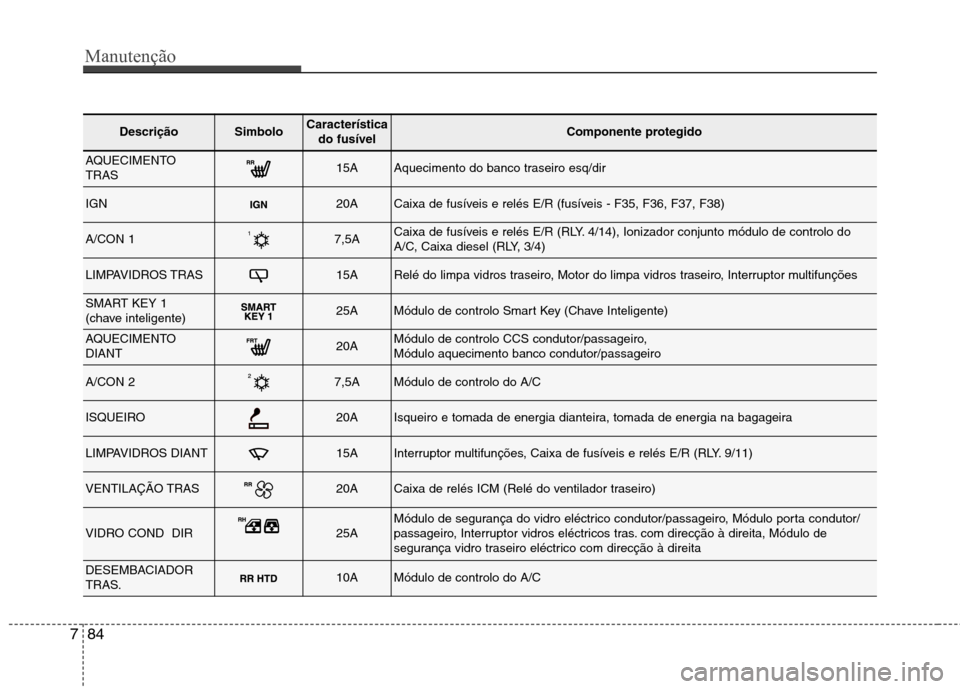

Manutenção
84
7
DescriçãoSimbolo Característica
do fusívelComponente protegido
AQUECIMENTO TRAS15AAquecimento do banco traseiro esq/dir
IGN20ACaixa de fusíveis e relés E/R (fusíveis - F35, F36, F37, F38)
A/CON 17,5ACaixa de fusíveis e relés E/R (RLY. 4/14), Ionizador conjunto módulo de controlo do
A/C, Caixa diesel (RLY, 3/4)
LIMPAVIDROS TRAS15ARelé do limpa vidros traseiro, Motor do limpa vidros traseiro, Interruptor multifunções
SMART KEY 1
(chave inteligente)25AMódulo de controlo Smart Key (Chave Inteligente)
AQUECIMENTO DIANT20AMódulo de controlo CCS condutor/passageiro, Módulo aquecimento banco condutor/passageiro
A/CON 27,5AMódulo de controlo do A/C
ISQUEIRO20AIsqueiro e tomada de energia dianteira, tomada de energia na bagageira
LIMPAVIDROS DIANT15AInterruptor multifunções, Caixa de fusíveis e relés E/R (RLY. 9/11)
VENTILAÇÃO TRAS20ACaixa de relés ICM (Relé do ventilador traseiro)
VIDRO COND DIR25AMódulo de segurança do vidro eléctrico condutor/passageiro, Módulo porta condutor/
passageiro, Interruptor vidros eléctricos tras. com direcção à direita, Módulo de
segurança vidro traseiro eléctrico com direcção à direita
DESEMBACIADOR
TRAS.10AMódulo de controlo do A/C

785
Manutenção
DescriçãoSimbolo Característicado fusívelComponente protegido
INTERRUPTOR
TRAVÃO7,5AMódulo de controle chave inteligente (Smart Key), Interruptor da luz de stop
TECTO DE ABRIR 120ATecto de abrir
P/WDW ESQ25AMódulo de segurança do vidro eléctrico condutor/passageiro, Módulo porta condutor/
passageiro, Interruptor vidros eléctricos tras. com direcção à direita, Módulo de
segurança vidro traseiro eléctrico com direcção à direita
COMBUSTÍVEL IDENT15AInterruptor tampa dep combustível
SMART KEY 3 (chave inteligente)7,5AMódulo de controlo Smart Key (Chave Inteligente)
LÂMP. STOP15AMódulo electrónico sinal de stop
BANCO PASSAGEIRO20AInterruptor manual do banco do passageiro
AMP30AAMP
MÓDULO 410AAudio, Unidade central de navegação A/v, Sistema auxiliar de parqueamento, Relógio
digital, BCM, Lâmpada da consola do tecto, Interruptor potência do retrovisor exterior
AMP, Caixa de fusíveis e relés E/R (RLY, 1)
TRANCA PORTA20ARelé trancar/destrancar a porta, Relé da porta da bagageira,
Caixa relés ICM (relé tranca)
BANCO CONDUTOR30AMódulo IMS condutor, Interruptor manual banco do condutor,
Interruptor do apoio lombar do condutor
