2013 Hyundai Santa Fe Manual do proprietário (in Portuguese)

Manutenção
54
7

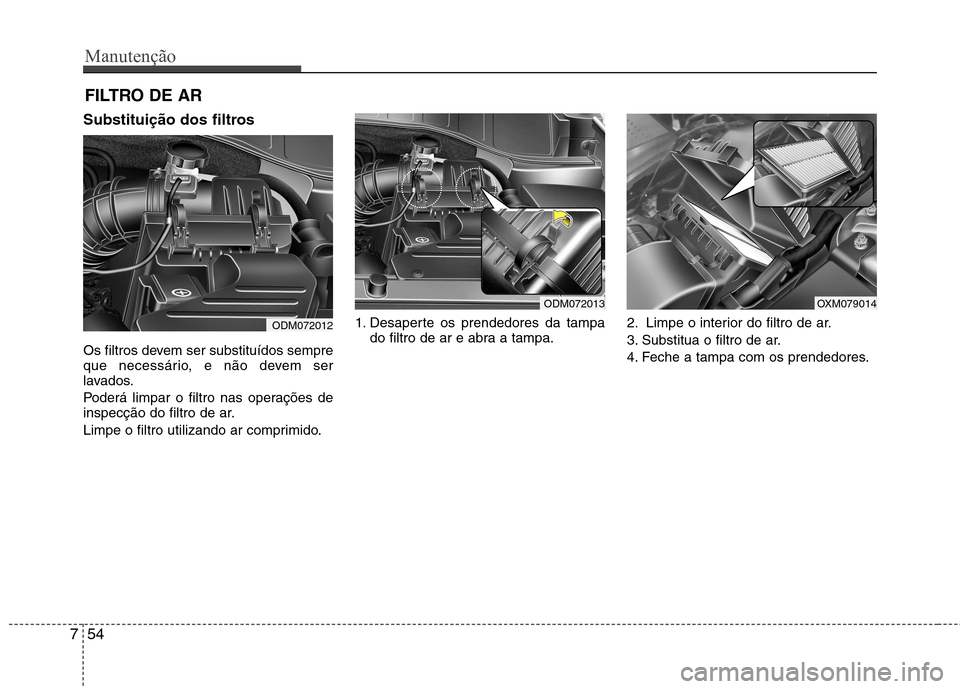

FILTRO DE AR
Substituição dos filtros
Os filtros devem ser substituídos sempre
que necessário, e não devem ser
lavados.
Poderá limpar o filtro nas operações de
inspecção do filtro de ar.
Limpe o filtro utilizando ar comprimido. 1. Desaperte os prendedores da tampa
do filtro de ar e abra a tampa. 2. Limpe o interior do filtro de ar.
3. Substitua o filtro de ar.
4. Feche a tampa com os prendedores.
ODM072012
ODM072013OXM079014

755
Manutenção

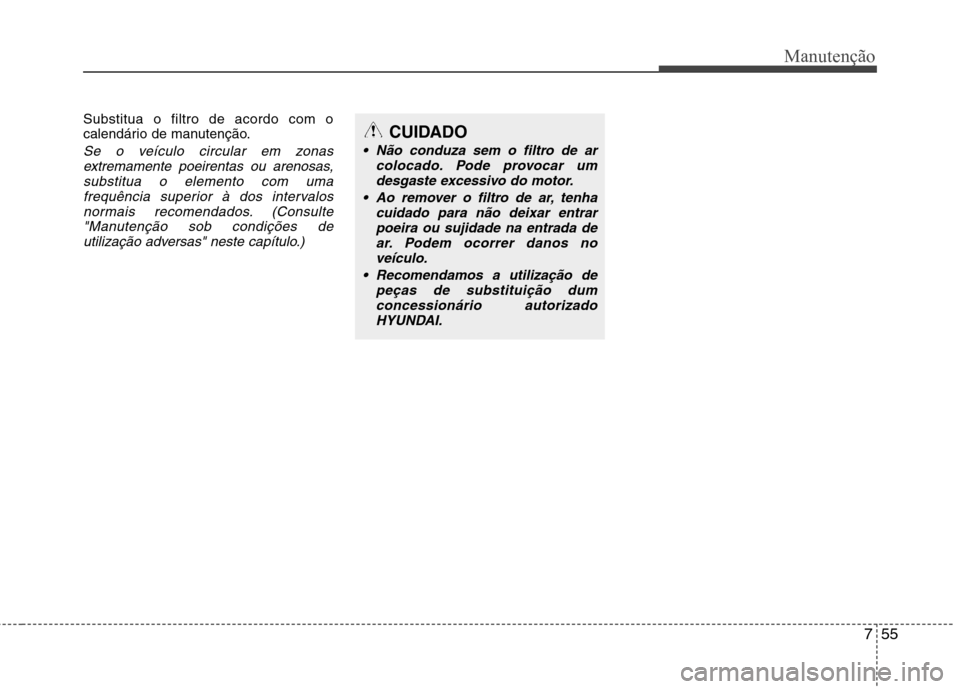

Substitua o filtro de acordo com o
calendário de manutenção.
Se o veículo circular em zonasextremamente poeirentas ou arenosas,substitua o elemento com uma
frequência superior à dos intervalosnormais recomendados. (Consulte"Manutenção sob condições de
utilização adversas" neste capítulo.)
CUIDADO
Não conduza sem o filtro de ar colocado. Pode provocar um
desgaste excessivo do motor.
Ao remover o filtro de ar, tenha cuidado para não deixar entrarpoeira ou sujidade na entrada de
ar. Podem ocorrer danos no veículo.
Recomendamos a utilização de peças de substituição dumconcessionário autorizado
HYUNDAI.

Manutenção
56
7

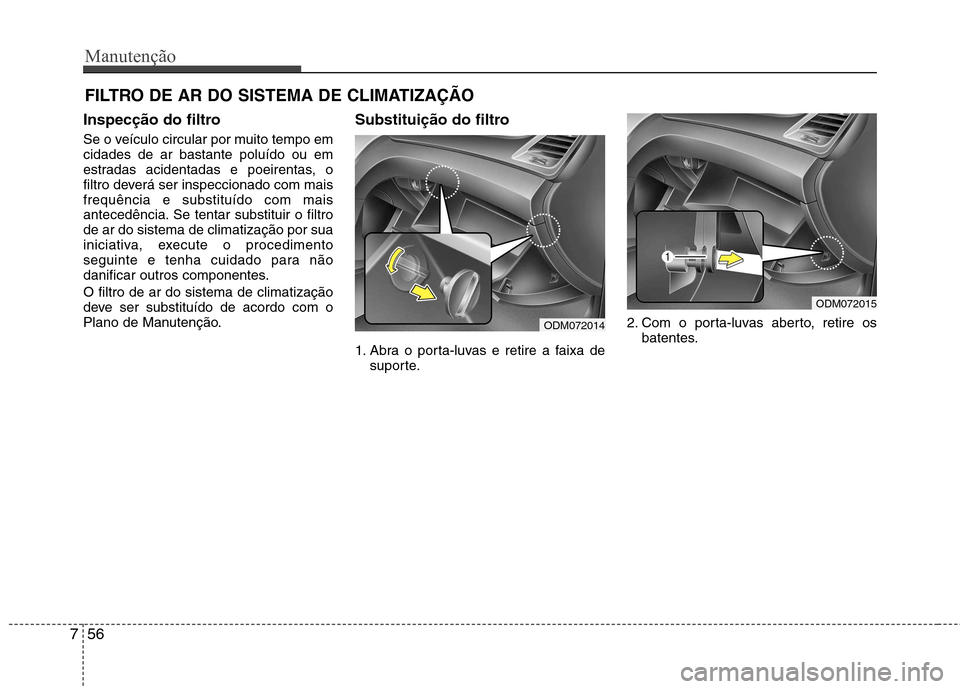

FILTRO DE AR DO SISTEMA DE CLIMATIZAÇÃO
Inspecção do filtro
Se o veículo circular por muito tempo em cidades de ar bastante poluído ou em
estradas acidentadas e poeirentas, o
filtro deverá ser inspeccionado com maisfrequência e substituído com mais
antecedência. Se tentar substituir o filtrode ar do sistema de climatização por sua
iniciativa, execute o procedimento
seguinte e tenha cuidado para não
danificar outros componentes. O filtro de ar do sistema de climatização
deve ser substituído de acordo com o
Plano de Manutenção. Substituição do filtro
1. Abra o porta-luvas e retire a faixa de
suporte. 2. Com o porta-luvas aberto, retire os
batentes.
ODM072015
ODM072014

757
Manutenção

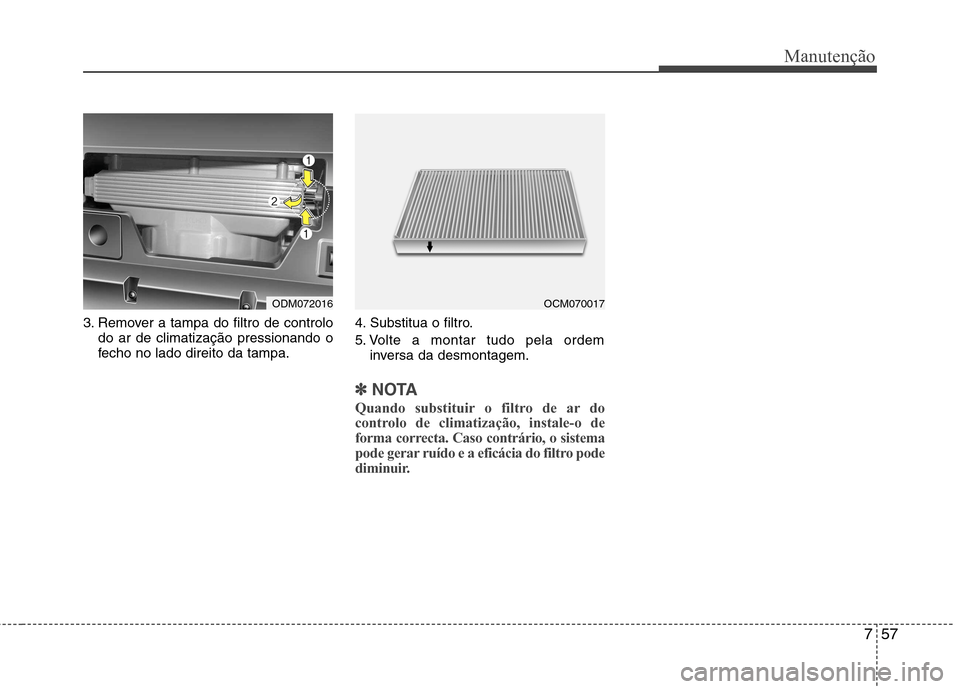

3. Remover a tampa do filtro de controlodo ar de climatização pressionando o
fecho no lado direito da tampa. 4. Substitua o filtro.
5. Volte a montar tudo pela ordem
inversa da desmontagem.
✽✽ NOTA
Quando substituir o filtro de ar do
controlo de climatização, instale-o de
forma correcta. Caso contrário, o sistema
pode gerar ruído e a eficácia do filtro pode
diminuir.
OCM070017ODM072016

Manutenção
58
7

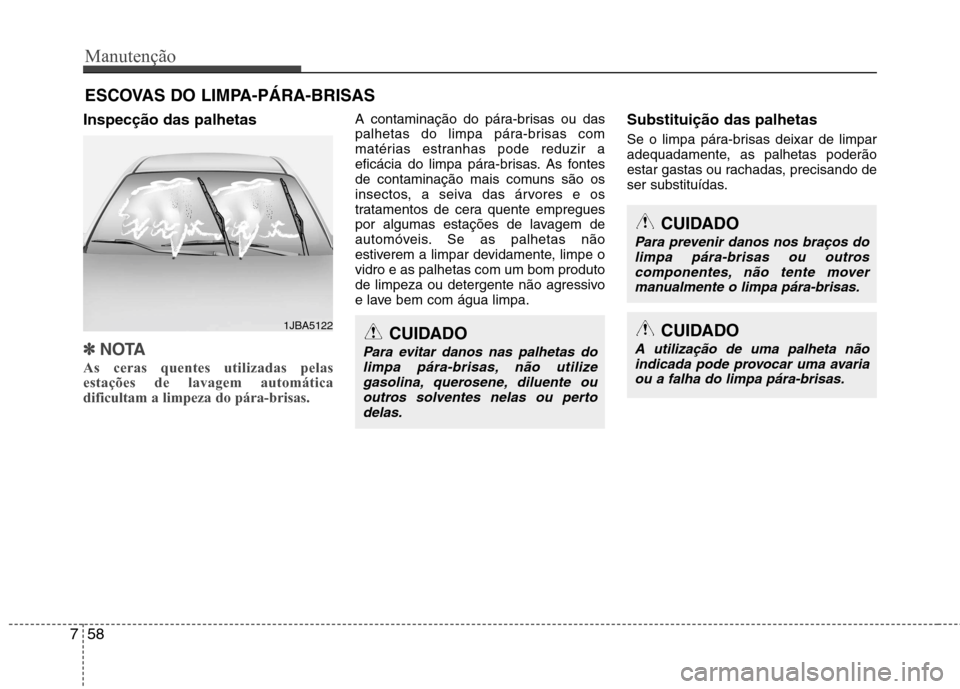

ESCOVAS DO LIMPA-PÁRA-BRISAS
Inspecção das palhetas
✽✽ NOTA
As ceras quentes utilizadas pelas estações de lavagem automáticadificultam a limpeza do pára-brisas.
A contaminação do pára-brisas ou das
palhetas do limpa pára-brisas com
matérias estranhas pode reduzir a
eficácia do limpa pára-brisas. As fontes
de contaminação mais comuns são os
insectos, a seiva das árvores e os
tratamentos de cera quente empregues
por algumas estações de lavagem de
automóveis. Se as palhetas não
estiverem a limpar devidamente, limpe ovidro e as palhetas com um bom produto
de limpeza ou detergente não agressivo
e lave bem com água limpa. Substituição das palhetas
Se o limpa pára-brisas deixar de limpar
adequadamente, as palhetas poderão
estar gastas ou rachadas, precisando de
ser substituídas.
CUIDADO
Para evitar danos nas palhetas do
limpa pára-brisas, não utilizegasolina, querosene, diluente ou
outros solventes nelas ou pertodelas.
CUIDADO
Para prevenir danos nos braços do
limpa pára-brisas ou outroscomponentes, não tente mover manualmente o limpa pára-brisas.
CUIDADO
A utilização de uma palheta não
indicada pode provocar uma avaria ou a falha do limpa pára-brisas.
1JBA5122

759
Manutenção

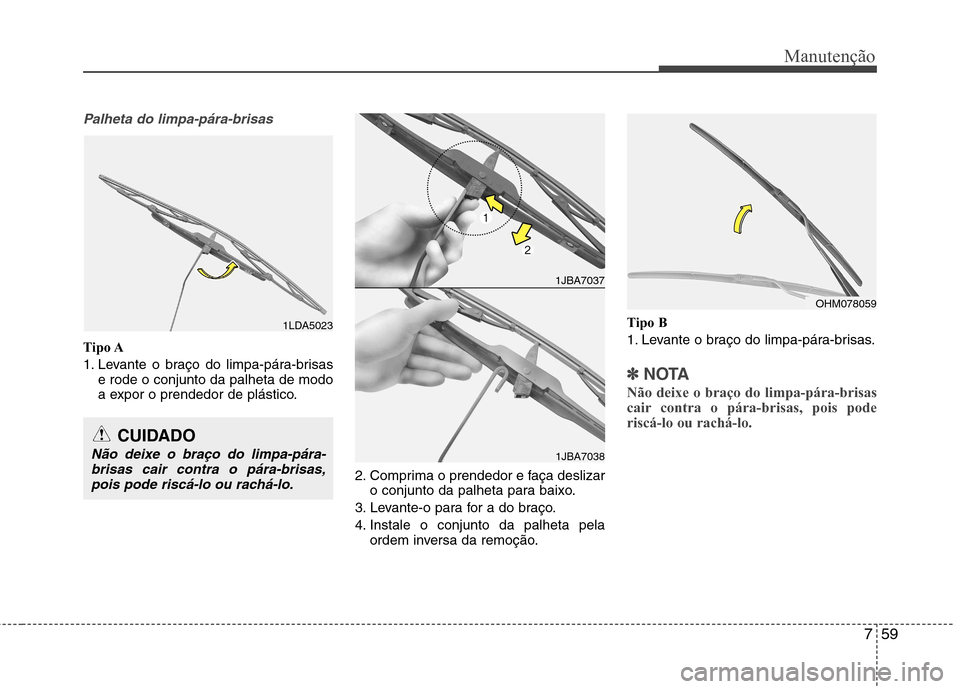

Palheta do limpa-pára-brisas
Tipo A
1. Levante o braço do limpa-pára-brisase rode o conjunto da palheta de modo
a expor o prendedor de plástico.
2. Comprima o prendedor e faça deslizaro conjunto da palheta para baixo.
3. Levante-o para for a do braço.
4. Instale o conjunto da palheta pela ordem inversa da remoção. Tipo B
1. Levante o braço do limpa-pára-brisas.
✽✽
NOTA
Não deixe o braço do limpa-pára-brisas
cair contra o pára-brisas, pois poderiscá-lo ou rachá-lo.
1LDA5023
CUIDADO
Não deixe o braço do limpa-pára- brisas cair contra o pára-brisas,pois pode riscá-lo ou rachá-lo.
1JBA7037
1JBA7038
OHM078059

Manutenção
60
7

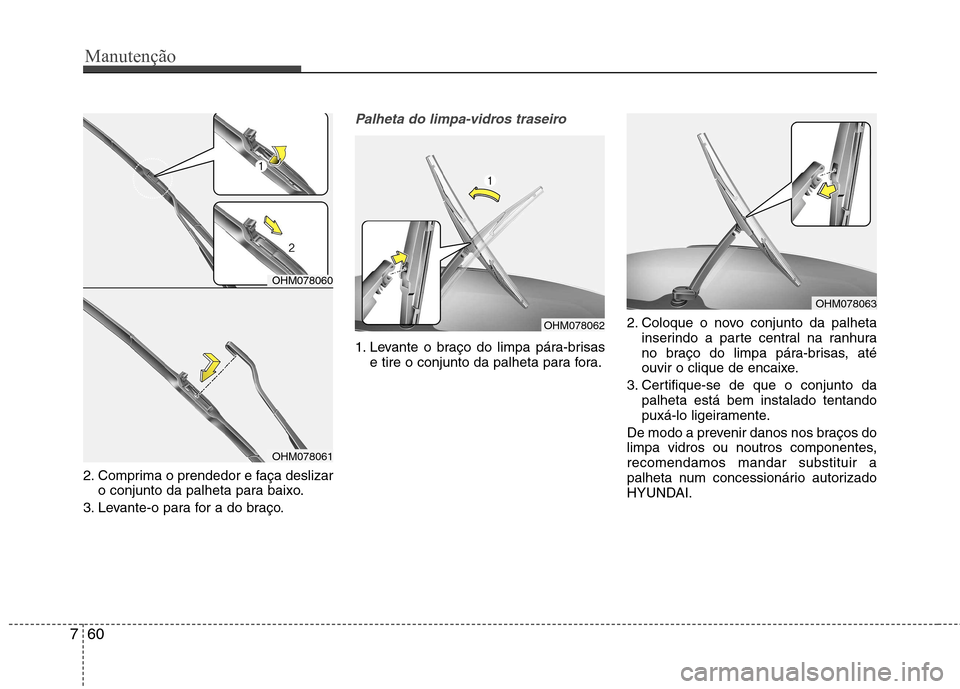

2. Comprima o prendedor e faça deslizar
o conjunto da palheta para baixo.
3. Levante-o para for a do braço.
Palheta do limpa-vidros traseiro
1. Levante o braço do limpa pára-brisas e tire o conjunto da palheta para fora. 2. Coloque o novo conjunto da palheta
inserindo a parte central na ranhura
no braço do limpa pára-brisas, até
ouvir o clique de encaixe.
3. Certifique-se de que o conjunto da palheta está bem instalado tentando
puxá-lo ligeiramente.
De modo a prevenir danos nos braços do
limpa vidros ou noutros componentes,recomendamos mandar substituir a
palheta num concessionário autorizado
HYUNDAI.
OHM078060
OHM078061
OHM078063
OHM078062

761
Manutenção
BATERIA
Para um melhor funcionamento da bateria
Mantenha a bateria devidamente segura e apoiada.
Mantenha o topo da bateria limpo e seco.
Mantenha os bornes e as ligações limpos, apertados e revestidos com
vaselina ou lubrificante para bornes de
bateria.
Lave imediatamente electrólito derramado da bateria com umasolução de água e bicarbonato de
sódio.
Se estiver para deixar o veículo parado por muito tempo, desligue os cabos da
bateria.
AVISO - Perigos da
bateria
Antes de manusear uma bateria, leia sempre atentamente as seguintes
instruções.
Mantenha cigarros acesos e outras fontes de chama
ou faísca longe da bateria.
O hidrogénio, um gás altamente combustível,está sempre presente nas
células da bateria, podendo
explodir se inflamado.
Mantenha as baterias fora
do alcance das crianças. As baterias contêm ÁCIDO
SULFÚRICO altamente
corrosivo. Não deixe o
ácido da bateria entrar em
contacto com a pele, os
olhos, peças de vestuárioou o acabamento da
pintura do veículo.
(Continua)(Continua)Se o electrólito da baterialhe entrar para os olhos,
lave-os com água limpa
durante pelo menos 15
minutos e procureimediatamente assistênciamédica. Se o electrólito entrar em
contacto com a pele, lave
bem a zona de contacto. Sesentir dor ou uma sensação
de queimadura, procureimediatamente assistênciamédica.
Para carregar ou trabalhar perto de uma bateria,
coloque protecção ocular.
Se trabalhar num espaço
fechado, assegure a suaventilação. As baterias usadas não devem ser descartadas
para o lixo porque podem
ser danosas para o meioambiente e para a saúde
humana. Entregar asbaterias usada nos locais
apropriados e de acordo
com a legislação em vigor.
(Continua)
ODM072021
