783
Manutenção

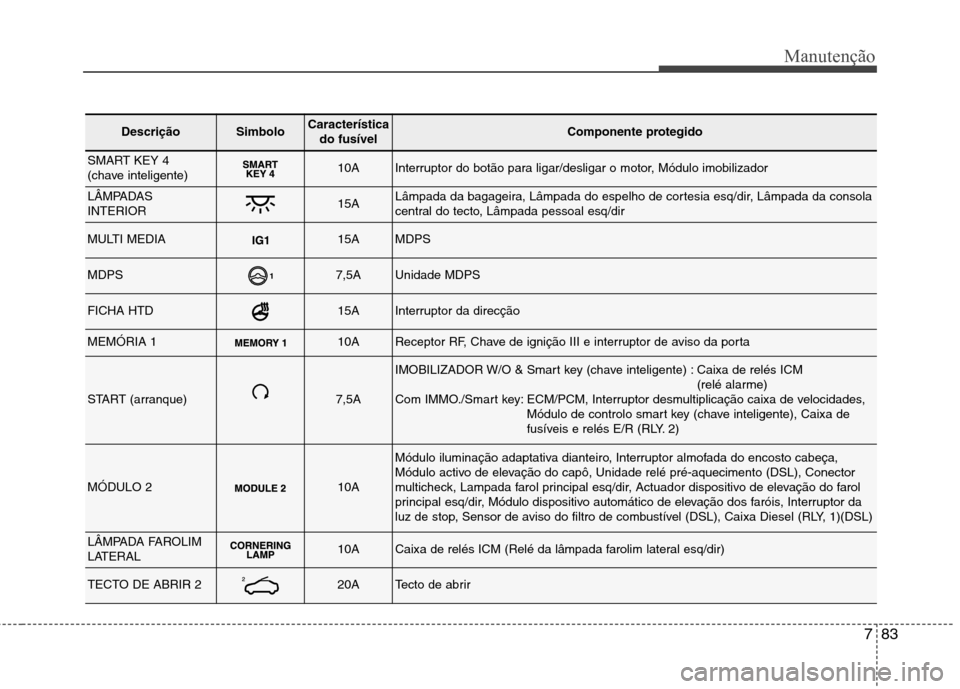

DescriçãoSimbolo Característicado fusívelComponente protegido
SMART KEY 4
(chave inteligente)10AInterruptor do botão para ligar/desligar o motor, Módulo imobilizador
LÂMPADAS INTERIOR15ALâmpada da bagageira, Lâmpada do espelho de cortesia esq/dir, Lâmpada da consola
central do tecto, Lâmpada pessoal esq/dir
MULTI MEDIA15AMDPS
MDPS7,5AUnidade MDPS
FICHA HTD15AInterruptor da direcção
MEMÓRIA 110AReceptor RF, Chave de ignição III e interruptor de aviso da porta
START (arranque)7,5A
IMOBILIZADOR W/O & Smart key (chave inteligente) : Caixa de relés ICM (relé alarme)
Com IMMO./Smart key: ECM/PCM, Interruptor desmultiplicação caixa de velocidades, Módulo de controlo smart key (chave inteligente), Caixa de
fusíveis e relés E/R (RLY. 2)
MÓDULO 210A
Módulo iluminação adaptativa dianteiro, Interruptor almofada do encosto cabeça,
Módulo activo de elevação do capô, Unidade relé pré-aquecimento (DSL), Conector
multicheck, Lampada farol principal esq/dir, Actuador dispositivo de elevação do farol
principal esq/dir, Módulo dispositivo automático de elevação dos faróis, Interruptor da
luz de stop, Sensor de aviso do filtro de combustível (DSL), Caixa Diesel (RLY, 1)(DSL)
LÂMPADA FAROLIM
LATERAL 10ACaixa de relés ICM (Relé da lâmpada farolim lateral esq/dir)
TECTO DE ABRIR 220ATecto de abrir
Sistema de segurança do seu veículo
10
3

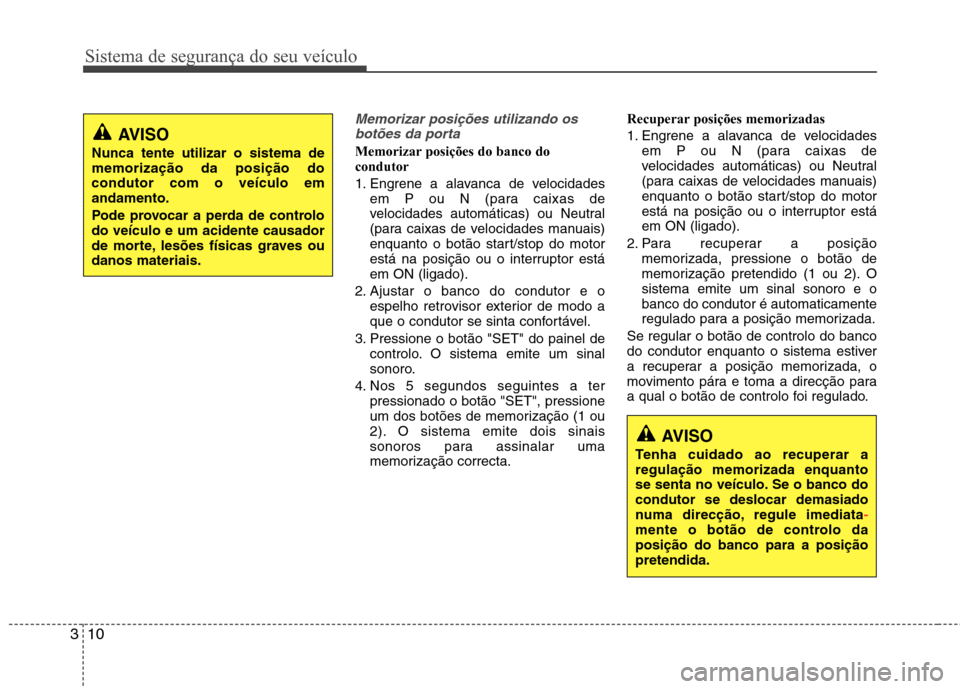

Memorizar posições utilizando os
botões da porta
Memorizar posições do banco do condutor
1. Engrene a alavanca de velocidades em P ou N (para caixas de
velocidades automáticas) ou Neutral
(para caixas de velocidades manuais)
enquanto o botão start/stop do motor
está na posição ou o interruptor estáem ON (ligado).
2. Ajustar o banco do condutor e o espelho retrovisor exterior de modo a
que o condutor se sinta confortável.
3. Pressione o botão "SET" do painel de controlo. O sistema emite um sinal
sonoro.
4. Nos 5 segundos seguintes a ter pressionado o botão "SET", pressione
um dos botões de memorização (1 ou
2). O sistema emite dois sinais
sonoros para assinalar uma
memorização correcta. Recuperar posições memorizadas
1. Engrene a alavanca de velocidades
em P ou N (para caixas de
velocidades automáticas) ou Neutral
(para caixas de velocidades manuais)
enquanto o botão start/stop do motor
está na posição ou o interruptor estáem ON (ligado).
2. Para recuperar a posição memorizada, pressione o botão de
memorização pretendido (1 ou 2). Osistema emite um sinal sonoro e obanco do condutor é automaticamente
regulado para a posição memorizada.
Se regular o botão de controlo do banco
do condutor enquanto o sistema estiver
a recuperar a posição memorizada, o
movimento pára e toma a direcção para
a qual o botão de controlo foi regulado.
AVISO
Nunca tente utilizar o sistema de memorização da posição docondutor com o veículo emandamento.
Pode provocar a perda de controlo do veículo e um acidente causador
de morte, lesões físicas graves oudanos materiais.
AVISO
Tenha cuidado ao recuperar a regulação memorizada enquanto
se senta no veículo. Se o banco docondutor se deslocar demasiado
numa direcção, regule imediata
-mente o botão de controlo da posição do banco para a posiçãopretendida.
311
Sistema de segurança do seu veículo

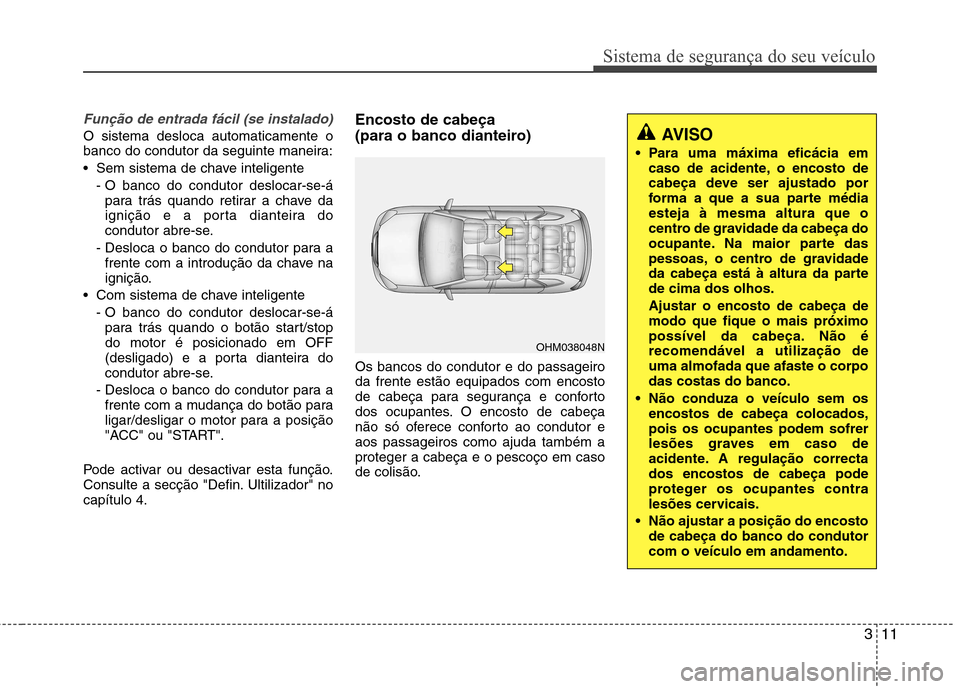

Função de entrada fácil (se instalado)
O sistema desloca automaticamente o
banco do condutor da seguinte maneira:
Sem sistema de chave inteligente- O banco do condutor deslocar-se-ápara trás quando retirar a chave da
ignição e a porta dianteira do
condutor abre-se.
- Desloca o banco do condutor para a frente com a introdução da chave na
ignição.
Com sistema de chave inteligente - O banco do condutor deslocar-se-ápara trás quando o botão start/stopdo motor é posicionado em OFF
(desligado) e a porta dianteira do
condutor abre-se.
- Desloca o banco do condutor para a frente com a mudança do botão para
ligar/desligar o motor para a posição
"ACC" ou "START".
Pode activar ou desactivar esta função.
Consulte a secção "Defin. Ultilizador" nocapítulo 4. Encosto de cabeça
(para o banco dianteiro) Os bancos do condutor e do passageiro da frente estão equipados com encosto
de cabeça para segurança e conforto
dos ocupantes. O encosto de cabeça
não só oferece conforto ao condutor eaos passageiros como ajuda também aproteger a cabeça e o pescoço em caso
de colisão.
OHM038048N
AVISO
Para uma máxima eficácia em caso de acidente, o encosto de
cabeça deve ser ajustado por
forma a que a sua parte médiaesteja à mesma altura que o
centro de gravidade da cabeça do
ocupante. Na maior parte das
pessoas, o centro de gravidade
da cabeça está à altura da partede cima dos olhos. Ajustar o encosto de cabeça de modo que fique o mais próximo
possível da cabeça. Não érecomendável a utilização deuma almofada que afaste o corpodas costas do banco.
Não conduza o veículo sem os encostos de cabeça colocados,pois os ocupantes podem sofrer
lesões graves em caso de
acidente. A regulação correctados encostos de cabeça pode
proteger os ocupantes contra
lesões cervicais.
Não ajustar a posição do encosto de cabeça do banco do condutorcom o veículo em andamento.
