2023 TOYOTA COROLLA Manuel du propriétaire (in French)

503
7
7-3. Entretien à faire soi-même
Entretien et soin
1 Mettez le contact du moteur sur
arrêt.
2 Ouvrez le couvercle de la boîte à
fusibles.
Compartiment moteur: boîte à
fusibles de type A
Appuyez sur les languettes et soulevez le
couvercle pour le retirer.
Compartiment moteur: boîte à
fusibles de type B
Appuyez sur les languettes et soulevez le
couvercle pour le retirer.
Sous le tableau de bord côté
conducteur
Retirez le couvercle.
Veillez à appuyer sur l'ergot lors du retrait/de
l'installation du couvercle.
3 Retirez le fusible à l'aide de l'extrac-
teur.
Seuls les fusibles de type A peuvent
être retirés à l'aide de l'extracteur.
4 Vérifiez si le fusible est grillé.
Remplacez le fusible grillé par un fusible
neuf d'ampérage approprié. L'ampérage est
indiqué sur le couvercle de la boîte à fusibles.
Vérification et remplace-
ment des fusibles
Lorsqu'un composant électrique
ne fonctionne pas, un fusible peut
avoir grillé. Dans ce cas, vérifiez
les fusibles et remplacez si néces-
saire.
Vérification et remplacement
des fusibles

5047-3. Entretien à faire soi-même
Type A
Fusible normal
Fusible grillé
Type B
Fusible normal
Fusible grillé
Type C
Fusible normal
Fusible grillé
Ty p e D
Fusible normal
Fusible grillé
Ty p e E
Fusible normal
Fusible grillé
■Après le remplacement d'un fusible
●Lors de l'installation du couvercle, assu- rez-vous que la languette est solidement
installée.
●Si les éclairages ne s' allument pas même
après remplacement du fusible, il est pos-
sible qu'une ampoule doive être changée. ( P.505)
●Si le fusible neuf grille à son tour, faites contrôler le véhicule par un revendeur
agréé Toyota ou un réparateur agréé
Toyota, ou tout autre réparateur de confiance.
■En cas de surcharge électrique d'un cir-
cuit
Les fusibles sont conçus pour griller, afin de

505
7
7-3. Entretien à faire soi-même
Entretien et soin
protéger le faisceau de câblage de tout dom- mage.
■Lors du remplacement des ampoules
Toyota recommande d'utiliser des produits
d'origine Toyota, conçus pour ce véhicule.
Comme certaines ampoul es sont connectées à des circuits conçus pour éviter toute sur-
charge, les pièces qui ne sont pas d'origine
ou les pièces qui ne sont pas conçues pour ce véhicule risquent de ne pas pouvoir être
utilisées.
Vérifiez la puissance de l'ampoule à
remplacer. ( P.591)
■Avant
Phares (type à ampoule)
Clignotants avant (type à ampoule)
AVERTISSEMENT
■Pour prévenir tout risque de panne
du système et d'incendie du véhicule
Respectez les précautions suivantes. Le non-respect de cette consigne pourrait
provoquer un endommagement du véhi-
cule, et des blessures ou un incendie.
●N'utilisez jamais de fusible d'un ampé-
rage supérieur à l'ampérage indiqué et
ne remplacez jamais un fusible par un autre objet.
●Utilisez toujours un fusible Toyota d'ori-
gine ou équivalent. Ne remplacez jamais un fusible par un
fil électrique, même pour une réparation
temporaire.
●Ne modifiez pas les fusibles ou les boîtes à fusibles.
NOTE
■Avant le remplacement des fusibles
Faites déterminer et éliminer la cause de
la surcharge électrique dès que possible par un revendeur agréé Toyota ou un
réparateur agréé Toyota, ou tout autre
réparateur de confiance.
Ampoules
Vous pouvez remplacer
vous-même les ampoules sui-
vantes. La difficulté de remplace-
ment des ampoules dépend de
celles-ci. Comme il existe un
risque que les composants soient
endommagés, nous vous recom-
mandons de faire effectuer ce
remplacement par un revendeur
agréé Toyota ou un réparateur
agréé Toyota, ou tout autre répara-
teur de confiance.
Préparation du remplacement
d'une ampoule
Emplacements des ampoules

5067-3. Entretien à faire soi-même
■Arrière
Feux arrière (type à ampoule)
Clignotants arrière (type à ampoule)
Éclairages de plaque d'immatricula-
tion
■Ampoules devant être remplacées
par un revendeur agréé Toyota ou
un réparateur agréé Toyota, ou
tout autre réparateur de confiance
 Phares (type LED)
 Éclairages de jour/feux de position
avant
 Clignotants avant (type à LED)
 Feux antibrouillards avant (sur
modèles équipés)
 Clignotants latéraux
 Feux de stop
 Feux arrière (type à LED)
 Feu de recul
 Feu antibrouillard arrière
 Troisième feu stop
 Clignotants arrière (type à LED)
■Ampoules à LED
Les phares (types à LED), les éclairages de jour/feux de position avant, les clignotants
avant (types à LED), les feux antibrouillards
avant, les clignotants latéraux, les feux de stop, les feux arrière (types à LED), le feu de
recul, le feu antibrouillard arrière, le troisième
feu stop et les clignotants arrière (types à
LED) sont constitués d'un certain nombre de LED. Si une LED vient à griller, amenez votre
véhicule chez un revendeur agréé Toyota ou
un réparateur agréé Toyota, ou tout autre réparateur de confiance pour faire remplacer
l'ampoule.
■Accumulation de condensation à l'inté-
rieur de l'optique
Une accumulation temporaire de condensa- tion à l'intérieur de l'optique d'un phare
n'indique pas d'anomal ie. Contactez un
revendeur agréé Toyota ou un réparateur
agréé Toyota, ou tout autre réparateur de confiance pour plus d' informations concer-
nant les situations suivantes:
●Accumulation de grosses gouttes d'eau à
l'intérieur de l'optique.
●De l'eau s'est accumulée à l'intérieur du
phare.
■Lors du remplacement des ampoules
 P. 5 0 5
■Phares (type à ampoule)
1 Tournez le culot de l'ampoule dans
le sens inverse des aiguilles d'une
montre.
Remplacement des ampoules

507
7
7-3. Entretien à faire soi-même
Entretien et soin
2 Sortez l'ampoule tout en appuyant
sur le déverrouillage du connecteur.
3 Remplacez l'ampoule et installez le
culot de l'ampoule.
Alignez les 3 languettes de l'ampoule avec la pièce de montage et insérez.
4 Tournez et fixez le culot de
l'ampoule.
Secouez doucement la base de l'ampoule
pour vérifier qu'elle n' est pas desserrée, allu-
mez les phares une fois afin de vérifier visuellement qu'aucune lumière ne passe à
travers le montage.
■Clignotants avant (type à
ampoule)
1 Tournez le culot de l'ampoule dans
le sens inverse des aiguilles d'une
montre.
2 Retirez l'ampoule.
3 Lors de l'installation, effectuez les
étapes énumérées dans l'ordre
inverse.
■Clignotants arrière (type à
ampoule)
1 Ouvrez le couvercle du coffre.
2 Insérez un tournevis plat entre le
couvercle et le bloc optique et faites
levier sur le couvercle pour désen-
gager les ergots (indiqués par une
ligne pointillée).
Afin d'éviter de rayer le véhicule, enveloppez la pointe du tournevis à lame plate avec un

5087-3. Entretien à faire soi-même
chiffon, etc.
3 Tirez le couvercle vers l'arrière du
véhicule et retirez-le.
4 Retirez les 2 vis puis retirez le bloc
optique en tirant droit vers l'arrière.
5 Tournez le culot de l'ampoule dans
le sens inverse des aiguilles d'une
montre.
6 Retirez l'ampoule.
7 Lors de l'installation de l'ampoule,
installez-la en procédant aux étapes
6 et 5 dans le sens inverse.
8 Installez le bloc optique, puis instal-
lez les 2 vis.
Alignez le guide et l'axe sur le bloc
optique avec la fixation lors de son installa- tion.
9 Installez le cache.

509
7
7-3. Entretien à faire soi-même
Entretien et soin
■Feux arrière (type à ampoule)
1 Ouvrez le couvercle du coffre, reti-
rez les clips et tirez le couvercle
vers l'arrière.
2 Tournez le culot de l'ampoule dans
le sens inverse des aiguilles d'une
montre et retirez-la.
3 Retirez l'ampoule.
4 Lors de l'installation, effectuez les
étapes énumérées dans l'ordre
inverse.
■Éclairages de plaque d'immatricu-
lation
1 Ouvrez le couvercle du coffre, reti-
rez les clips et tirez le couvercle
vers l'arrière.
2 Tournez le culot de l'ampoule dans
le sens inverse des aiguilles d'une
montre.
3 Retirez l'ampoule.
4 Lors de l'installation, effectuez les
étapes énumérées dans l'ordre
inverse.

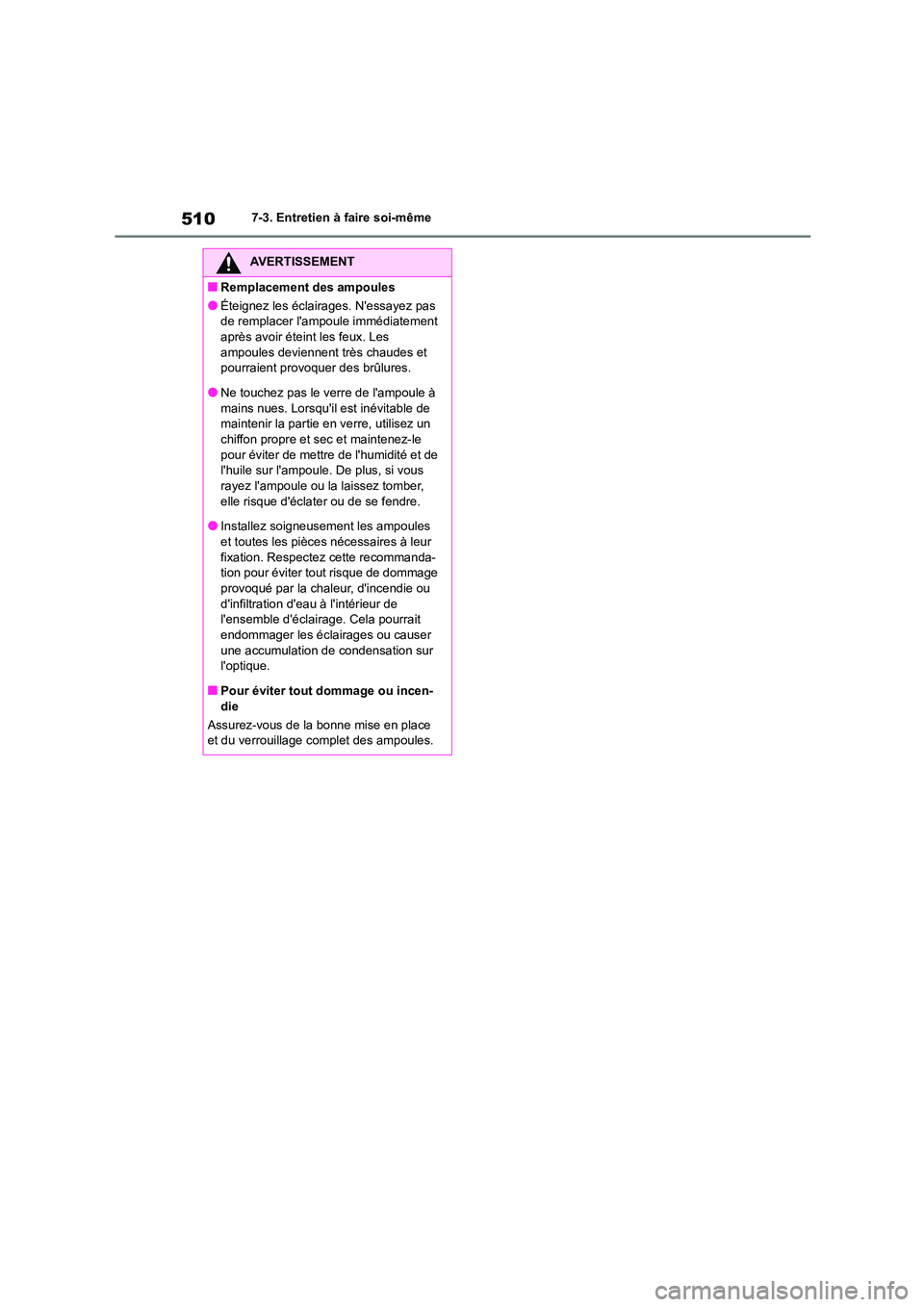

5107-3. Entretien à faire soi-même
AVERTISSEMENT
■Remplacement des ampoules
●Éteignez les éclairages. N'essayez pas
de remplacer l'ampoule immédiatement
après avoir éteint les feux. Les ampoules deviennent très chaudes et
pourraient provoquer des brûlures.
●Ne touchez pas le verre de l'ampoule à mains nues. Lorsqu'il est inévitable de
maintenir la partie en verre, utilisez un
chiffon propre et sec et maintenez-le pour éviter de mettre de l'humidité et de
l'huile sur l'ampoule. De plus, si vous
rayez l'ampoule ou la laissez tomber, elle risque d'éclater ou de se fendre.
●Installez soigneusement les ampoules
et toutes les pièces nécessaires à leur fixation. Respectez cette recommanda-
tion pour éviter tout risque de dommage
provoqué par la chaleur, d'incendie ou d'infiltration d'eau à l'intérieur de
l'ensemble d'éclairage. Cela pourrait
endommager les éclairages ou causer une accumulation de condensation sur
l'optique.
■Pour éviter tout dommage ou incen-
die
Assurez-vous de la bonne mise en place et du verrouillage complet des ampoules.
