2021 TOYOTA RAV4 PLUG-IN HYBRID Návod na použitie (in Slovakian)

607
8
8-2. Postupy v prípade núdze
Keď nastanú problémy
VÝSTRAHA
●V prípade, že sa e lektrolyt dostane
do kontaktu s pokožkou alebo do
očí, ihneď zasiahnuté miesto omyte vodou a vyhľadajte lekársku pomoc.
Cez zasiahnuté miesto položte mokrú
špongiu alebo handru, až do chvíle, kedy je poskytnutá lekárska pomoc.
●Vždy si po zaobchádzaní s držiakom,
pólmi a inými súčasťami súvisiacimi s 12V akumulátorom umyte ruky.
●Do blízkosti 12V akumulátora nepúš-ťajte deti.
■Po dobíjaní 12V akumulátora
Nechajte 12V akumu látor čo najskôr
skontrolovať u ktoréhokoľvek autorizova-
ného predajcu alebo v servise Toyota, alebo v ktoromkoľvek spoľahlivom ser-
vise.
Ak je 12V akumulátor poškodený, ďal- ším používaním môže 12V akumulátor
emitovať zapáchajúci plyn, ktorý môže
mať škodlivé účinky na zdravie cestu- júcich.
■Keď meníte 12V akumulátor
●Pre informácie týkajúce sa výmeny
12V akumulátora kontaktujte ktoré-
hokoľvek autorizovaného predajcu alebo servis Toyota, alebo ktorýkoľ-
vek spoľahlivý servis.
●Po výmene bezpečne pripevnite vy-
púšťaciu hadičku a zátku vypúšťa-
cieho otvoru vymeneného 12V akumulátora. Ak nie sú riadne pri-
pevnené, plyny (vo dík) môžu vnikať
do interiéru vozid la, kde hrozí ne- bezpečenstvo vznie tenia plynu a vý-
buchu.
UPOZORNENIE
■Keď manipulujete so štartovacími
káblami
Keď zapájate káble, uistite sa, že sa štartovacie káble nezamotali do venti-
látora chladenia atď.
■Aby ste zabránil i poškodeniu vo-
zidla
Špeciálny štartova cí pólový nástavec
sa používa, keď v prípade núdze dobí- jate 12V akumulátor z iného vozidla.
Nemôže byť používaný pre naštartova-
nie iného vozidla pomocou štartova- cích káblov.

6088-2. Postupy v prípade núdze
■Ak ukazovateľ teploty chladia-
cej kvapaliny motora zasahuje
do červenej oblasti, alebo sa
na multiinformačnom displeji
zobrazí "Vysoká tepl. chlad.
motora. Zastav na bezp. mieste.
Pozri návod."
1 Zastavte vozidlo na bezpečnom
mieste a vypnite systém klimati-
zácie, a potom v ypnite hybridný
systém.
2 Ak vidíte paru:
Potom, ako para zmizne, opatr-
ne zdvihnite kapotu.
Ak nevidíte paru:
Opatrne zdvihnite kapotu.
3 Potom ako sa hybridný systém
dostatočne ochladí, skontrolujte
hadice a blok chlad iča (chladič),
či neuniká kvapalina.
Chladič
Ventilátor chladenia
Ak uniká veľké množst vo chladiacej kva- paliny, ihneď kontaktu jte ktoréhokoľvek
autorizovaného predajcu alebo servis
Toyota, alebo ktor ýkoľvek spoľahlivý servis.
4 Hladina chladiacej kvapaliny je
uspokojujúca, ak je medzi ryska-
mi na nádržke "FULL" (plná)
a "LOW" (nízka).
Nádržka
Ryska "FULL" (plná)
Ryska "LOW" (nízka)
5 Ak je to potrebné, doplňte chla-
diacu kvapalinu.
V prípade núdze, ak nie je dostupná
chladiaca kvapalina riadiacej jednotky pohonu, môže byť použitá voda.
Keď sa vozidlo prehrieva
Nasledujúce môže signalizovať,
že sa vaše vozidlo prehrieva.
 Výstražná kontrolka vysokej
teploty chladiacej kvapaliny
( S.168) sa rozsvieti alebo bli-
ká, alebo pociťujete stratu výko-
nu hybridného systému.
(Napríklad, rýchlosť vozidla sa
nezvyšuje.)
 Na multiiformačnom displeji sa
zobrazí "Vysoká tepl. chlad.
motora. Zastav na bezp. mies-
te. Pozri návod." alebo "Hybrid-
ný systém prehriaty. Výstupný
výkon znížený.".
 Spod kapoty vystupuje para.
Nápravné opatrenia
A
B
A
B
C

609
8
8-2. Postupy v prípade núdze
Keď nastanú problémy
Ak bola v prípade núdze doplnená voda,
nechajte vozidlo čo najskôr skontrolovať u ktoréhokoľvek aut orizovaného predaj-
cu alebo v servise Toyota, alebo v kto-
romkoľvek spoľah livom servise.
6Naštartujte hybridný systém
a zapnite systém klimatizácie,
aby ste skontrolovali, či beží ven-
tilátor chladiča a aby ste skontro-
lovali úniky chladiacej kvapaliny
z chladiča alebo hadíc.
Ventilátor beží, keď je zapnutý systém
klimatizácie ihneď po studenom štarte. Overte činnosť ventilátora pomocou
zvuku ventilátora a prúdenia vzduchu.
Ak je táto kontrola ťa žká, nastavte ovlá- dací spínač teploty na "LO" a spínač
"A/C" zapnite a vypnite. Potom opako-
vane zapnite a vypnite systém klimatizá- cie. (Ventilátor nemusí bežať pri
teplotách pod bodom mrazu.)
7 Ak nie je ventilátor v činnosti:
Ihneď vypnite motor a kontaktujte
ktorékoľvek predajcu alebo servis
Toyota, alebo ktorýkoľvek spo-
ľahlivý servis.
Ak je ventilátor v činnosti:
Nechajte vozidlo skontrolovať
u najbližšieho autorizovaného
predajcu alebo v servise Toyota,
alebo v ktoromkoľvek spoľahli-
vom servise.
8 Skontrolujte, či je na multiinfor-
mačnom displeji zobrazené "Vy-
soká tepl. chlad. motora. Zastav
na bezp. mieste. Pozri návod.".
Ak hlásenie nezmizne:
Vypnite hybridný systém a kon-
taktujte ktorékoľvek autorizova-
ného predajcu alebo servis
Toyota, alebo ktorýkoľvek spo-
ľahlivý servis.
Ak sa hlásenie nezobrazí:
Nechajte vozidlo skontrolovať
najbližším autorizovaným predaj-
com alebo servis om Toyota, ale-
bo v ktoromkoľvek spoľahlivom
servise.
■Ak je na multiinformačnom
displeji zobrazené hlásenie
"Hybridný systém prehriaty.
Výstupný výkon znížený."
1 Zastavte vozidlo na bezpečnom
mieste.
2 Vypnite hybridný systém a opatr-
ne zdvihnite kapotu.

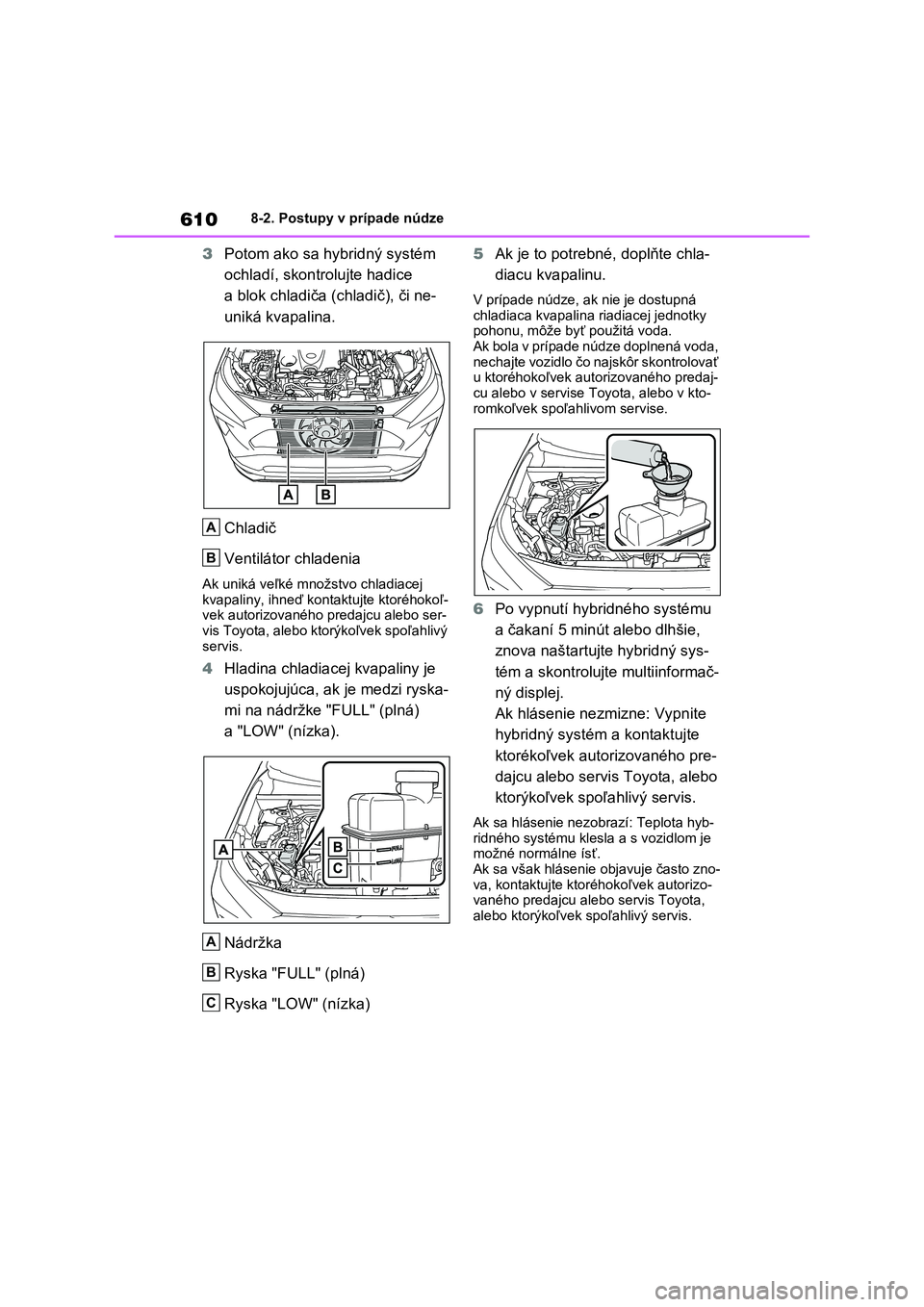

6108-2. Postupy v prípade núdze
3Potom ako sa hybridný systém
ochladí, skontrolujte hadice
a blok chladiča (chladič), či ne-
uniká kvapalina.
Chladič
Ventilátor chladenia
Ak uniká veľké množstvo chladiacej
kvapaliny, ihneď kontaktujte ktoréhokoľ- vek autorizovaného predajcu alebo ser-
vis Toyota, alebo ktorýkoľvek spoľahlivý
servis.
4 Hladina chladiacej kvapaliny je
uspokojujúca, ak je medzi ryska-
mi na nádržke "FULL" (plná)
a "LOW" (nízka).
Nádržka
Ryska "FULL" (plná)
Ryska "LOW" (nízka)
5 Ak je to potrebné, doplňte chla-
diacu kvapalinu.
V prípade núdze, ak nie je dostupná
chladiaca kvapalina riadiacej jednotky pohonu, môže byť použitá voda.
Ak bola v prípade núdze doplnená voda,
nechajte vozidlo čo najskôr skontrolovať u ktoréhokoľvek aut orizovaného predaj-
cu alebo v servise Toyota, alebo v kto-
romkoľvek spoľahlivom servise.
6 Po vypnutí hybridného systému
a čakaní 5 minút alebo dlhšie,
znova naštartujt e hybridný sys-
tém a skontrolujte multiinformač-
ný displej.
Ak hlásenie nezmizne: Vypnite
hybridný systém a kontaktujte
ktorékoľvek autorizovaného pre-
dajcu alebo servis Toyota, alebo
ktorýkoľvek spoľahlivý servis.
Ak sa hlásenie nezob razí: Teplota hyb-
ridného systému klesla a s vozidlom je možné normálne ísť.
Ak sa však hlásenie objavuje často zno-
va, kontaktujte ktoréhokoľvek autorizo- vaného predajcu alebo servis Toyota,
alebo ktorýkoľvek spoľahlivý servis.
A
B
A
B
C

611
8
8-2. Postupy v prípade núdze
Keď nastanú problémy
VÝSTRAHA
■Keď vykonávate prehliadku pod
kapotou vášho vozidla
Dodržujte nasledujúce pokyny. Ich nedodržanie by mohlo viesť ku zra-
neniu, napr. popáleniu.
●Ak uvidíte unikať paru spod kapoty, neotvárajte kapotu, kým para nepre-
stane unikať. Motorový priestor
môže byť veľmi horúci.
●Po vypnutí hybridného systému
skontrolujte, že indikátor "READY"
nesvieti. Keď je hybridný syst ém v činnosti,
môže sa automati cky naštartovať
benzínový motor alebo sa môžu ná- hle rozbehnúť ventilátory chladenia,
aj keď sa benzí nový motor vypne.
Nedotýkajte sa ani s a nepribližujte k rotujúcim súčastia m, ako je ventilá-
tor, to by mohlo viesť k zachyteniu
prstov alebo odevov (obzvlášť kra- vaty, šatky alebo šálu), s následkami
vážneho zranenia.
●Nepovoľujte uzáver nádržky chladia-
cej kvapaliny, keď sú hybridný sys-
tém a chladič horúce. Para alebo chladiaca kvapalina vy-
sokej teploty by m ohla vystrieknuť.
UPOZORNENIE
■Keď dopĺňate chladiacu kvapalinu
motora/riadiacej jednotky pohonu
Dopĺňajte chladiacu kvapalinu pomaly potom, ako hybridný systém dostatoč-
ne vychladol. Dopĺňanie studenej kva-
paliny do horúceho hybridného systému príliš rýchlo môže spôsobiť
poškodenie hybridného systému.
■Aby ste zabránil i poškodeniu sys- tému chladenia
Dodržujte nasledujúce pokyny:
●Zabráňte kontaminácii chladiacej kvapaliny cudzími látkami (napr.
pieskom alebo prachom atď.).
●Nepoužívajte žiadne prísady chla-
diacej kvapaliny.

6128-2. Postupy v prípade núdze
1Vypnite hybridný systém. Zabrz-
dite parkovaciu brzdu a radiacu
páku presuňte do P.
2 Odstráňte bahno, sneh alebo
piesok, ktoré sú okolo uviaznutej
pneumatiky.
3 Podložte pneumatiku drevom,
kameňmi alebo iným materiálom,
aby ste zabránili preklzávaniu.
4 Opätovne naštartujte hybridný
systém.
5 Presuňte radiacu páku do D ale-
bo R a uvoľnite parkovaciu brz-
du. Potom opatrne zošliapnite
plynový pedál.
■Keď je ťažké vozidlo uvoľniť
Stlačte , aby s te vypli TRC.
( S.435)
Keď vozidlo uviazne
Ak sa pretáčajú pneumatiky ale-
bo vozidlo uvia zne v bahne,
piesku alebo snehu, vykonajte
nasledujúce činnosti:
Postup vyprostenia
VÝSTRAHA
■Keď sa pokúšate uvoľniť uviaznu-
té vozidlo
Ak zvolíte pre uvoľnenie vozidla zatla- čenie dozadu a dopr edu, uistite sa, že
je okolitý priestor p rázdny, aby ste za-
bránili nárazu do iných vozidiel, pred- metov alebo osôb. Vozidlo môže tiež
po uvoľnení náhle vyraziť dopredu ale-
bo dozadu. Buďte m imoriadne opatrní.
■Keď presúvate radiacu páku
Dávajte pozor, aby s te nepresúvali ra-
diacu páku pri zoš liapnutom plynovom pedáli.
To môže viesť k neočakávanému prud-
kému zrýchleniu vozidla, a to môže spôsobiť nehodu s následkami smrteľ-
ných alebo vážnych zranení.
UPOZORNENIE
■Aby ste zabránili poškodeniu pre-
vodovky a iných súčastí
●Vyhnite sa pretáčan iu kolies a zo-
šľapovaniu plynového pedálu viac, ako je nutné.
●Ak zostáva vozidlo uviaznuté po vy-skúšaní týchto činností, vozidlo by
malo byť uvoľnené vytiahnutím.

9
613
9
Technické údaje vozidla
Technické údaje vozidla
9-1. Technické údaje
Údaje o údržbe (palivo,
hladina oleja atď.) ........... 614
Informácie o palive ........... 623
9-2. Prispôsobenie
Prispôsobiteľné funkcie .... 624
9-3. Inicializácia
Položky pre inicializáciu.... 639

6149-1. Technické údaje
9-1.Technické údaje
*: Nenaložené vozidlo
Údaje o údržbe (palivo, hladina oleja atď.)
Rozmery
Celková dĺžka*4 600 mm
Celková šírka*1 855 mm
Celková výška*S 18palcovými kolesami1 685 mm
S 19palcovými kolesami1 690 mm
Rázvor*2 690 mm
Rozchod*
S 18palcovými kole-
sami
Vpredu1 605 mm
Vzadu1 625 mm
S 19palcovými kole-
sami
Vpredu1 595 mm
Vzadu1 615 mm
Hmotnosti
Celková hmotnosť vozidla2 510 kg
Maximálne prípustné zaťaženie
nápravy
Predná1 265 kg
Zadná1 315 kg
Zaťaženie na ťažný hák70 kg
Prípustná hmotnosť prípojného
vozidla
Bez brzdy750 kg
S brzdou1 500 kg
