2021 TOYOTA RAV4 PLUG-IN HYBRID Návod na použitie (in Slovakian)

543
7
7-3. Údržba svojpomocou
Údržba a starostlivosť
Zistite wattový výkon žiarovky, ktorá
má byť vymenená. ( S.622)
VÝSTRAHA
■Aby ste zabránili poruchám systé-
mov a požiaru vozidla
Dodržujte nasledujúce pokyny. Ich nedodržanie môže spôsobiť poško-
denie vozidla, požiar alebo vážne zra-
nenia.
●Nikdy nepoužívajte poistku s vyššou
prúdovou hodnotou, ako predpísa-
nou, alebo iný predmet namiesto po-
istky.
●Vždy použite originálnu poistku
Toyota na alebo ekvivalentnú. Nikdy nenahradzujte poistku drôti-
kom, ani dočasne.
●Neupravujte poistky ani poistkové
skrinky.
UPOZORNENIE
■Pred výmenou poistiek
Nechajte čo najskôr príčinu elektrické-
ho preťaženia zistiť a opraviť u ktoré- hokoľvek autoriz ovaného predajcu
alebo v servise To yota, alebo v kto-
romkoľvek spoľahlivom servise
■Aby ste zabránili poškodeniu kry-
tu poistkovej skrinky motorového
priestoru
Keď otvárate poistko vú skrinku, úplne
uvoľnite úchyty pr edtým, ako zdvihne-
te kryt hore. Inak môže dôjsť k poško- deniu závesov.
Žiarovky
Nasledujúce žiarovky môžete
vymeniť sami. Úroveň obtiaž-
nosti výmeny sa líši podľa žia-
roviek. Pretože hrozí
nebezpečenstvo poškodenia
súčastí, odporúčame, aby vý-
menu vykonal ktorýkoľvek au-
torizovaný predajca alebo
servis Toyota, alebo ktorýkoľ-
vek spoľahlivý servis.
Príprava na výmenu žiarovky

5447-3. Údržba svojpomocou
Vpredu
Predné smerové svetlá
Predné hmlové svetlá
Osvetlenie pries toru pre nohy
(ak je vo výbave)
Vzadu
Zadné smerové svetlá
Cúvacie svetlá
■Žiarovky, ktoré je nutné vyme-
niť u ktoréhokoľvek autorizova-
ného predajcu alebo v servise
Toyota, alebo v ktoromkoľvek
spoľahlivom servise.
 Svetlomety
 Svetlá pre denné svietenie
 Predné obrysové svetlá
 Bočné smerové svetlá
 Koncové svetlá
 Brzdové svetlá
 Zadné hmlové svetlo
 Tretie brzdové svetlo
 Osvetlenie evidenčného čísla
■LED svetlá
Svetlá, iné ako nasledujúce svetlá, sa
skladajú z množstva LED diód. Ak je
niektoré z LED svetiel vadné, odvezte vozidlo ku ktorémuko ľvek autorizované-
mu predajcovi alebo do servisu Toyota,
alebo do ktoréhokoľvek spoľahlivého servisu, aby ste nechali svetlo vymeniť.
●Predné smerové svetlá
●Predné hmlové svetlá
●Zadné smerové svetlá
●Cúvacie svetlá
●Osvetlenie priestoru pre nohy (ak je
vo výbave)
■Zahmlenie vo vnútri svetiel
Dočasné zahmlenie (orosenie) vo vnútri svetiel neznamená poruchu. V nasledu-
júcich situáciách kontaktujte pre viac in-
formácií ktoréhokoľvek predajcu alebo servis Toyota, alebo ktorýkoľvek spoľah-
livý servis
●Vo vnútri svetiel sa tvoria veľké kvap-
ky vody.
●Vo vnútri svetiel sa hromadí voda.
■Keď meníte elektronickú súčasť,
napr. svetlá atď.
 S.542
Umiestnenie žiaroviek
A
B
C
A
B

545
7
7-3. Údržba svojpomocou
Údržba a starostlivosť
■Predné smerové svetlá
1 Otočte pätku žiarovky doľava.
2 Vyberte žiarovku.
3 Nasaďte novú žiarovku, potom
namontujte pät ku žiarovky do
jednotky svetla jej zasunutím
a otočením pätky žiarovky do-
prava.
■Predné hmlové svetlá
1 Aby ste zaistili dostatok pracov-
ného priestoru, otočte volant.
2 Vyberte skrutky.
3 Odstráňte skrutky a príchytky
a čiastočne vyberte vložku blat-
níka.
Výmena žiarovky

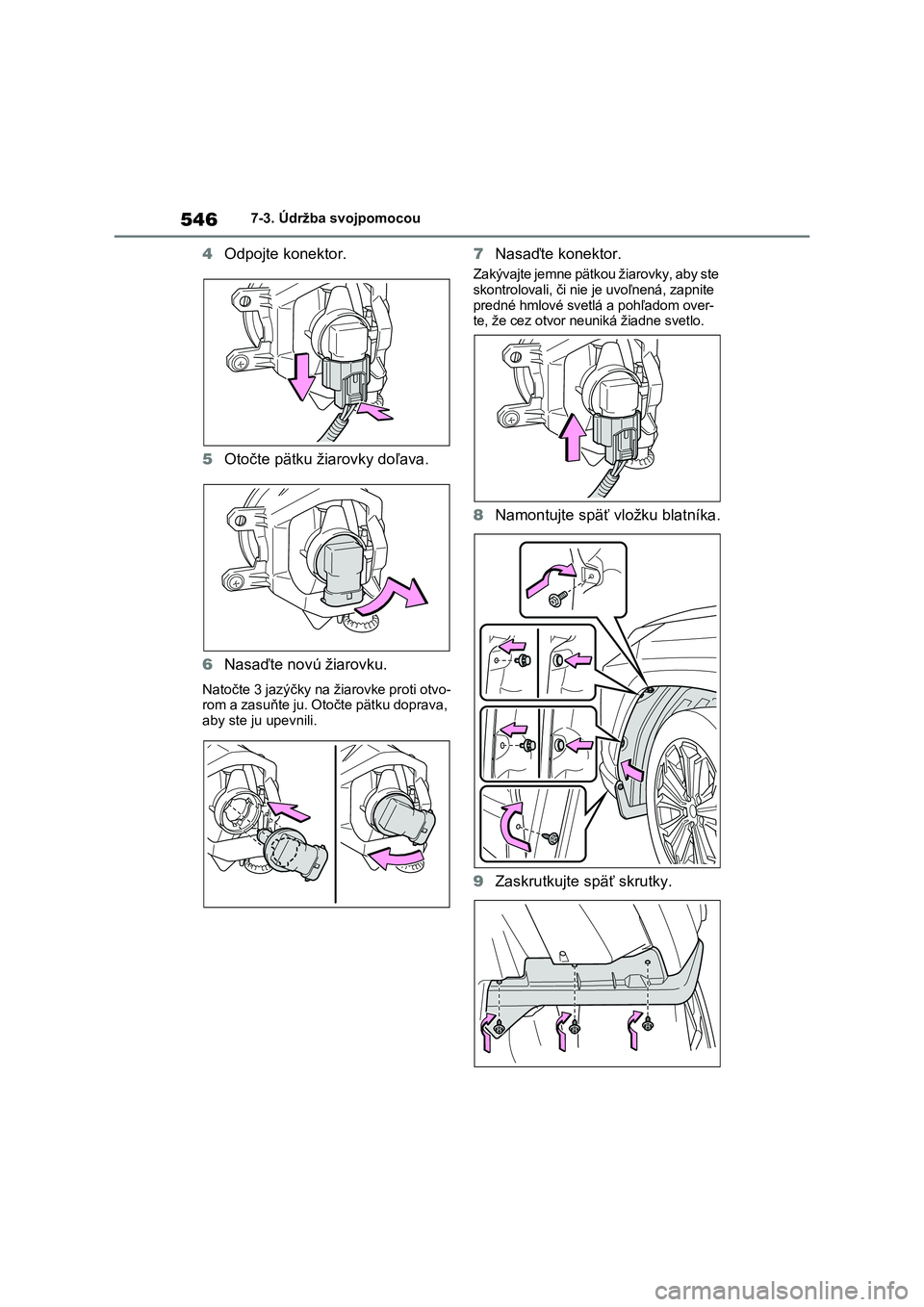

5467-3. Údržba svojpomocou
4Odpojte konektor.
5 Otočte pätku žiarovky doľava.
6 Nasaďte novú žiarovku.
Natočte 3 jazýčky na žiarovke proti otvo-
rom a zasuňte ju. Otočte pätku doprava,
aby ste ju upevnili.
7 Nasaďte konektor.
Zakývajte jemne pätkou žiarovky, aby ste
skontrolovali, či nie je uvoľnená, zapnite predné hmlové svetlá a pohľadom over-
te, že cez otvor neuniká žiadne svetlo.
8 Namontujte späť vložku blatníka.
9 Zaskrutkujte späť skrutky.

547
7
7-3. Údržba svojpomocou
Údržba a starostlivosť
■Zadné smerové svetlá
1 Otvorte zadné dvere a vyberte
kryt.
2 Odstráňte skrutky a posuňte jed-
notku svetla.
Vyberte jednotku svetla jej priamym po-
tiahnutím dozadu smerom od zadnej časti vozidla.
3 Otočte pätku žiarovky doľava.
4 Vyberte žiarovku.
5 Nasaďte novú žiarovku, potom
namontujte pätku žiarovky do
jednotky svetla jej zasunutím
a otočením pät ky žiarovky do-
prava.

5487-3. Údržba svojpomocou
6Zarovnajte drážky na jednotke
svetla s príchytkami a zasuňte
jednotku svetla rovno tak, aby
kolík na jednotke svetla zapadol
do otvoru.
Overte si, že jednotka svetla je úplne za-
istená.
7 Zaskrutkujte späť skrutky.
8 Nasaďte späť kryt.
■Cúvacie svetlá
1 Otvorte zadné dvere a vyberte
kryt.
Aby ste zabránili poškodeniu krytu,
chráňte špičku skrutkovača handričkou.
2 Otočte pätku žiarovky doľava.
Predtým ako otočíte pätku žiarovky, vy-
berte kábel z držiaka.
3 Vyberte žiarovku.

549
7
7-3. Údržba svojpomocou
Údržba a starostlivosť
4 Nasaďte novú žiarovku.
5 Nasaďte pätku žiarovky do jed-
notky svetla jej zasunutím a oto-
čením pätky žiarovky doprava.
Po nasadení pätky žiarovky upevnite opäť kábel späť do držiaka.
6 Nasaďte späť kryt.
■Osvetlenie priestoru pre nohy
(ak je vo výbave)
1 Stlačte hornú časť vonkajšieho
spätného zrkadla, aby ste naklo-
pili plochu zrkadla hore, a odpoj-
te príchytky za zrkadlom.
Vypáčte zrkadlo von smerom k sebe
a odpojte dve príchytky súčasne.
Pracujte opatrne a daj te pozor, aby ste nepustili zrkadlo.

5507-3. Údržba svojpomocou
2Odpojte konektory za zrkadlom
a vyberte zrkadlo.
Skontrolujte konektory, aby ste pri opä-
tovnej montáži zabránili ich opačnému pripojeniu.
Pracujte opatrne a da jte pozor, aby ste
nepustili zrkadlo.
3 Odpojte príchytky za krytom zr-
kadla a vyberte kryt zrkadla.
4 Pred vybratím jednotky svetla
sklopte zrkadlo.
5 Vyberte jednotku svetla.
Vyberte dve skrutky a odpojte dve prí- chytky pomocou plochého skrutkovača.
Pracujte opatrne a daj te pozor, aby ste
nepustili príchytky.
