2019 TOYOTA RAV4 Manual de utilização (in Portuguese)

583
7
7-2. No caso de uma emergência
Quando surge uma avaria
1
Tranca todas as portas
2 Destranca todas as portas
nFunções associadas à chave
1 Fecha os vidros e o teto panorâ -
mico
*1 (rode e mantenha nessa
posição)
*2
2 Abre os vidros e o teto panorâmico*1
(rode e mantenha nessa posição)
*2
*1
: Se equipado
*2: Estas definições devem ser configu -
radas num concessionário Toyota
autorizado, reparador Toyota autori -
zado ou em qualquer reparador da
sua confiança.
1 Certifique-se que coloca a ala -
vanca das velocidades em P e
pressione o pedal do travão.
2 Toque com o lado da chave ele -
trónica que tem o emblema
Toyota no interruptor Power.
Quando a chave eletrónica for dete -
tada, soa um sinal sonoro e o interrup -
tor Power muda para ON.
Quando o sistema de chave inteligente
para entrada e arranque for desativado
nas configurações pessoais, o interrup -
tor Power muda para ACC.
3 Pressione o pedal do travão
com firmeza e verifique
AVISO
nQuando utilizar a chave mecânica
e acionar os vidros elétricos ou o
teto de panorâmico (se equipado)
Acione os vidros elétricos ou o teto
panorâmico apenas depois de
confirmar que não existe a
possibilidade de nenhum passageiro
ficar com uma parte do corpo presa
nos vidros elétricos ou no teto
panorâmico.
Para além disso, não permita que as
crianças utilizem a chave mecânica.
As crianças ou outros passageiros
podem ficar com partes do corpo pre -
sas nos vidros elétricos ou no teto de
panorâmico.
Colocar o sistema híbrido
em funcionamento
M42C86toeuenvhch07.fm Page 583 Monday, February 3, 2020 11:54 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 58304/02/20 00:38

5847-2. No caso de uma emergência
se a indicação é exibida no
mostrador de informações múlti-
plas.
4 Prima o interruptor Power rapi -
damente e com firmeza.
No caso de, ainda assim, não ser
possível colocar o sistema híbrido
em funcionamento, contacte um
concessionário Toyota autorizado,
reparador Toyota ou qualquer repa -
rador da sua confiança.
nParar o sistema híbrido
Coloque a alavanca das velocidades em
P, aplique o travão de estacionamento e
prima o interruptor Power como faz nor -
malmente quando desliga o sistema
híbrido..
nSubstituir a pilha da chave ele -
trónica
Uma vez que o procedimento acima
indicado é uma medida temporária,
recomendamos que substitua a pilha da
chave eletrónica imediatamente quando
esta ficar gasta. ( P.521)
nAlarme (se equipado)
Se utilizar a chave mecânica para tran -
car as portas, o alarme não será ati -
vado.
Se destrancar uma porta com a chave
mecânica e o alarme estiver ativado,
este poderá disparar. ( P.118)
nAlterar os modos do interruptor
Power
Liberte o pedal do travão e prima o
interruptor Power, no passo 3 acima.
O sistema híbrido não entra em funcio-
namento e os modos alteram de cada
vez que premir o interruptor. ( P.305)
Se tiver um jogo de cabos da bate -
ria (ou carregador auxiliar) e um
segundo veículo com uma bateria
de 12 volts, pode colocar o seu veí -
culo em funcionamento com a
bateria auxiliar seguindo os pas -
sos abaixo indicados.
1 Veículos com alarme ( P.118)
Confirme que tem a chave ele -
trónica na sua posse.
Quando ligar os cabos da bateria (ou
carregador auxiliar), dependendo da
situação, o alarme pode ser ativado e
as portas podem trancar. ( P.119)
2 Abra o capot ( P.484) a tampa
da caixa de fusíveis.
Se a bateria de 12 volts
descar regar
Os procedimentos que se
seguem podem ser usados para
colocar o sistema híbrido em
funcionamento caso a bateria de
12 volts esteja descarregada.
Também pode contactar um con -
cessionário Toyota autorizado,
reparador Toyota autorizado,
qualquer reparador da sua con -
fiança ou uma oficina qualificada.
Voltar a colocar o sistema
híbrido em funcionamento
M42C86toeuenvhch07.fm Page 584 Monday, February 3, 2020 11:54 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 58404/02/20 00:38

585
7
7-2. No caso de uma emergência
Quando surge uma avaria
Pressione as garras ( ) e ( ) para
desbloquear e levantar a tampa. 3
Abra a tampa do terminal do
cabo auxiliar de arranque.
4 Ligue uma pinça do cabo positivo a no seu veículo e ligue a pinça
na outra extremidade do cabo positivo a no segundo veículo.
Depois, ligue uma pinça do cabo negativo a no segundo veículo e
ligue a pinça na outra extremidade do cabo negativo a .
Terminal do cabo auxiliar de arranque (no seu veículo))
Terminal positivo (+) da bateria (segundo veículo)
Terminal negativo (-) da bateria (segundo veículo)
Ponto metálico maciço, estático e não pintado que esteja afastado do
terminal do cabo auxiliar de arranque e de componentes em movi -
mento, tal como apresentado na ilustração.
5 Coloque o motor do segundo
veículo em funcionamento.
Aumente ligeiramente as rota -ções do motor e mantenha-as
nesse nível durante, cerca de, 5 AB
A
B
C
D
A
B
C
D
M42C86toeuenvhch07.fm Page 585 Monday, February 3, 2020 11:54 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 58504/02/20 00:38

5867-2. No caso de uma emergência
minutos para recarregar a bate-
ria de 12 volts do seu veículo.
6 Abra e feche uma das portas do
seu veículo com o interruptor
Power desligado.
7 Mantenha as rotações do
segundo veículo e coloque o
sistema híbrido do seu veículo
em funcionamento, colocando o
interruptor Power no modo LIG.
8 Certifique-se que o indicador
“READY” acende. Se o indica -
dor não acender, contacte um
concessionário Toyota autori -
zado, reparador Toyota autori -
zado ou qualquer reparador da
sua confiança.
9 Assim que o sistema híbrido
entrar em funcionamento, remova
os cabos da bateria na ordem
inversa pela qual foram ligados.
10 Feche a tampa dos terminais
exclusivos de arranque da bate -
ria auxiliar e reinstale a tampa
da caixa de fusíveis e a tampa
da cobertura do motor.
Assim que o sistema híbrido entrar
em funcionamento, leve o seu veí -
culo, o mais rapidamente possível, a
um concessionário Toyota autori -
zado, reparador Toyota autorizado ou
a qualquer reparador da sua con -
fiança para que este proceda a uma
inspeção.
nColocar o sistema híbrido em funcio -
namento quando a bateria de 12
volts estiver descarregada
Não é possível colocar o sistema híbrido
em funcionamento por empurrão.
nPara evitar a descarga da bateria de
12 volts
lDesligue os faróis e o sistema áudio
enquanto o sistema híbrido estiver desligado.
lDesligue todos os componentes elé
-
tricos desnecessários quando o veí -
culo circular a baixa velocidade
durante um longo período de tempo,
tal como no trânsito congestionado.
nQuando a bateria de 12 volts é
removida ou descarregada
lA informação armazenada na ECU é
apagada.
Quando a bateria de 12 volts descar -
regar, leve o veículo a um concessio -
nário Toyota autorizado, reparador
Toyota autorizado ou a qualquer repa -
rador da sua confiança para que este
proceda a uma inspeção.
lAlguns sistemas podem requerer ini-
cialização. ( P.619)
nQuando remover os terminais da
bateria de 12 volts
Quando remover os terminais da bateria
de 12 volts, a informação armazenada
na ECU é apagada. Antes de remover
os terminais da bateria de 12 volts, con -
tacte um concessionário Toyota autori -
zado, reparador Toyota autorizado ou
qualquer reparador da sua confiança.
nCarregar a bateria de 12 volts
A eletricidade armazenada na bateria de
12 volts descarrega gradualmente mesmo
quando não utilizar o veículo, devido à
descarga natural e aos efeitos de drena -
gem de certos aparelhos elétricos. Se o
veículo ficar parado por um longo período
de tempo, a bateria de 12 volts pode des -
carregar e, mais tarde, será impossível
colocar o sistema em funcionamento. (A
bateria de 12 volts recarrega automatica -
mente enquanto o sistema híbrido estiver
em funcionamento.)
nQuando recarregar ou substituir a
bateria de 12 volts
lEm alguns casos pode não ser possível
destrancar as portas com o sistema de
chave inteligente para entrada e arran -
que quando a bateria de 12 volts estiver
descarregada. Utilize o comando
remoto ou a chave mecânica para tran -
car ou destrancar as portas.
lO sistema híbrido pode não entrar em
funcionamento na primeira tentativa
depois da bateria de 12 volts ter sido
carregada, mas arranca normal -
M42C86toeuenvhch07.fm Page 586 Monday, February 3, 2020 11:54 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 58604/02/20 00:38

587
7
7-2. No caso de uma emergência
Quando surge uma avaria
mente depois da segunda tentativa.
Isto não indica uma avaria.
lO modo do interruptor Power é memori
-
zado pelo veículo. Quando ligar nova -
mente a bateria de 12 volts, o sistema
volta ao modo em que estava antes da
bateria de 12 volts ter descarregado.
Antes de desligar a bateria de 12 volts,
desligue o interruptor Power.
Se não tiver a certeza do modo em que
o interruptor Power estava antes da
bateria de 12 volts descarregar, tenha
muito cuidado quando a voltar a ligar.
nQuando substituir a bateria de 12
volts
lUtilize uma bateria de 12 volts que
cumpra com as normas europeias.
lUtilize uma bateria de 12 volts com o
mesmo tamanho que as baterias
anteriores (LN1), com capacidade de
20 horas de carga (20 HR) equiva -
lente (45 Ah) ou superior e uma clas -
sificação de desempenho (CCA)
equivalente (295A) ou superior.
• Se os tamanhos forem diferentes, a bateria de 12 volts não fica devida -
mente presa.
• Se a capacidade de 20 horas de carga for baixa, mesmo que o tempo durante
o qual o veículo não é utilizado seja
reduzido, a bateria de 12 volts pode
descarregar e o sistema híbrido pode
não entrar em funcionamento.
luma bateria de cálcio do tipo ventilada.
lUtilize uma bateria de 12 volts com
uma pega. Se utilizar uma bateria de
12 volts sem pega, a sua remoção
será mais difícil.
lQuando remover a bateria de 12
volts:  P.494
lDepois de fazer a troca, prenda devi -
damente os itens que se seguem ao
tubo de respiro da bateria de 12 volts.
• Utilize o tubo do respiro que estava
ligado à bateria de 12 volts antes da
troca e confirme se este está devida -
mente preso ao respiro.
• Utilize o taco do furo do respiro incluído na bateria de 12 volts trocada
ou o que estava instalado na bateria
antes da troca. (Dependendo da bate -
ria de 12 volts a ser trocada, é possí -
vel ligar ao furo do respiro.) Para detalhes, consulte um concessio
-
nário Toyota autorizado, reparador
Toyota autorizado ou qualquer repara -
dor da sua confiança.
Furo do respiro
Tubo do respiro
Conector do furo do respiro
AVISO
nQuando remover os terminais da
bateria
Remova sempre o terminal negativo (-)
em primeiro lugar. Se o terminal positivo
(+) entrar em contacto com metal da
área circundante, quando o remover,
pode provocar faísca e, consequente -
mente poderá ocorrer um incêndio e
choques elétricos que podem resultar
em morte ou ferimentos graves.
nEvitar incêndios ou explosões na
bateria de 12 volts
Cumpra com as seguintes precauções
para evitar a emissão acidental de gases
inflamáveis pela bateria de 12 volts:
lCertifique-se que cada cabo da
bateria está conectado ao terminal
correto e que não fica, inadvertida -
mente, em contacto com outro ter -
minal que não o pretendido.
lNão permita que a outra extremidade
do cabo da bateria auxiliar conectado
ao terminal “+” entre em contacto
com outros componentes ou superfí -
cie em metal na área, tais como
suportes ou metal não pintado.
A
B
C
M42C86toeuenvhch07.fm Page 587 Monday, February 3, 2020 11:54 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 58704/02/20 00:38

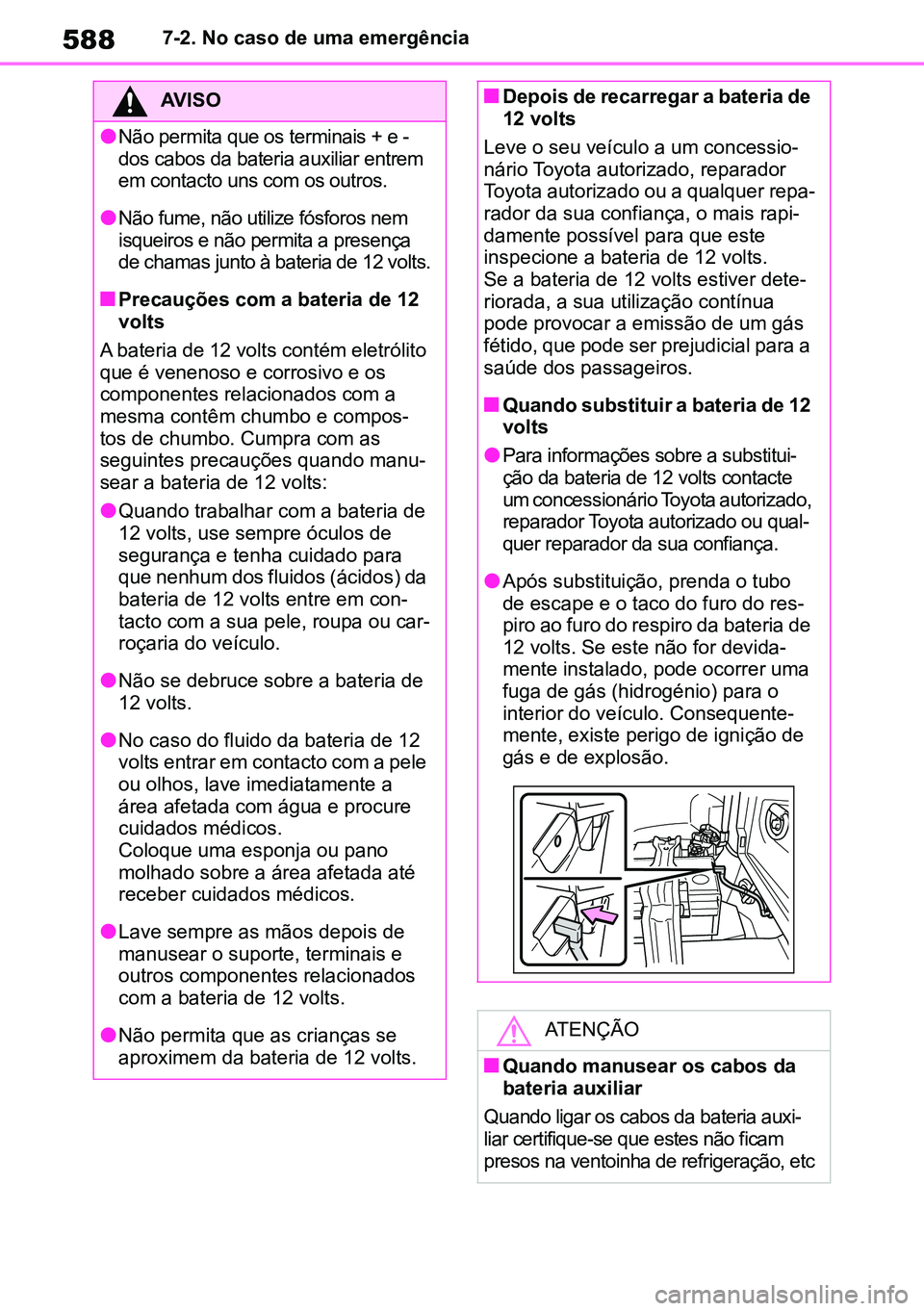

5887-2. No caso de uma emergência
AVISO
lNão permita que os terminais + e -
dos cabos da bateria auxiliar entrem
em contacto uns com os outros.
lNão fume, não utilize fósforos nem
isqueiros e não permita a presença
de chamas junto à bateria de 12 volts.
nPrecauções com a bateria de 12
volts
A bateria de 12 volts contém eletrólito
que é venenoso e corrosivo e os
componentes relacionados com a
mesma contêm chumbo e compos -
tos de chumbo. Cumpra com as
seguintes precauções quando manu -
sear a bateria de 12 volts:
lQuando trabalhar com a bateria de
12 volts, use sempre óculos de
segurança e tenha cuidado para
que nenhum dos fluidos (ácidos) da
bateria de 12 volts entre em con -
tacto com a sua pele, roupa ou car -
roçaria do veículo.
lNão se debruce sobre a bateria de
12 volts.
lNo caso do fluido da bateria de 12
volts entrar em contacto com a pele
ou olhos, lave imediatamente a
área afetada com água e procure
cuidados médicos.
Coloque uma esponja ou pano
molhado sobre a área afetada até
receber cuidados médicos.
lLave sempre as mãos depois de
manusear o suporte, terminais e
outros componentes relacionados
com a bateria de 12 volts.
lNão permita que as crianças se
aproximem da bateria de 12 volts.
nDepois de recarregar a bateria de
12 volts
Leve o seu veículo a um concessio -
nário Toyota autorizado, reparador
Toyota autorizado ou a qualquer repa -
rador da sua confiança, o mais rapi -
damente possível para que este
inspecione a bateria de 12 volts.
Se a bateria de 12 volts estiver dete -
riorada, a sua utilização contínua
pode provocar a emissão de um gás
fétido, que pode ser prejudicial para a
saúde dos passageiros.
nQuando substituir a bateria de 12
volts
lPara informações sobre a substitui -
ção da bateria de 12 volts contacte
um concessionário Toyota autorizado,
reparador Toyota autorizado ou qual -
quer reparador da sua confiança.
lApós substituição, prenda o tubo
de escape e o taco do furo do res -
piro ao furo do respiro da bateria de
12 volts. Se este não for devida -
mente instalado, pode ocorrer uma
fuga de gás (hidrogénio) para o
interior do veículo. Consequente -
mente, existe perigo de ignição de
gás e de explosão.
ATENÇÃO
nQuando manusear os cabos da
bateria auxiliar
Quando ligar os cabos da bateria auxi -
liar certifique-se que estes não ficam
presos na ventoinha de refrigeração, etc
M42C86toeuenvhch07.fm Page 588 Monday, February 3, 2020 11:54 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 58804/02/20 00:38

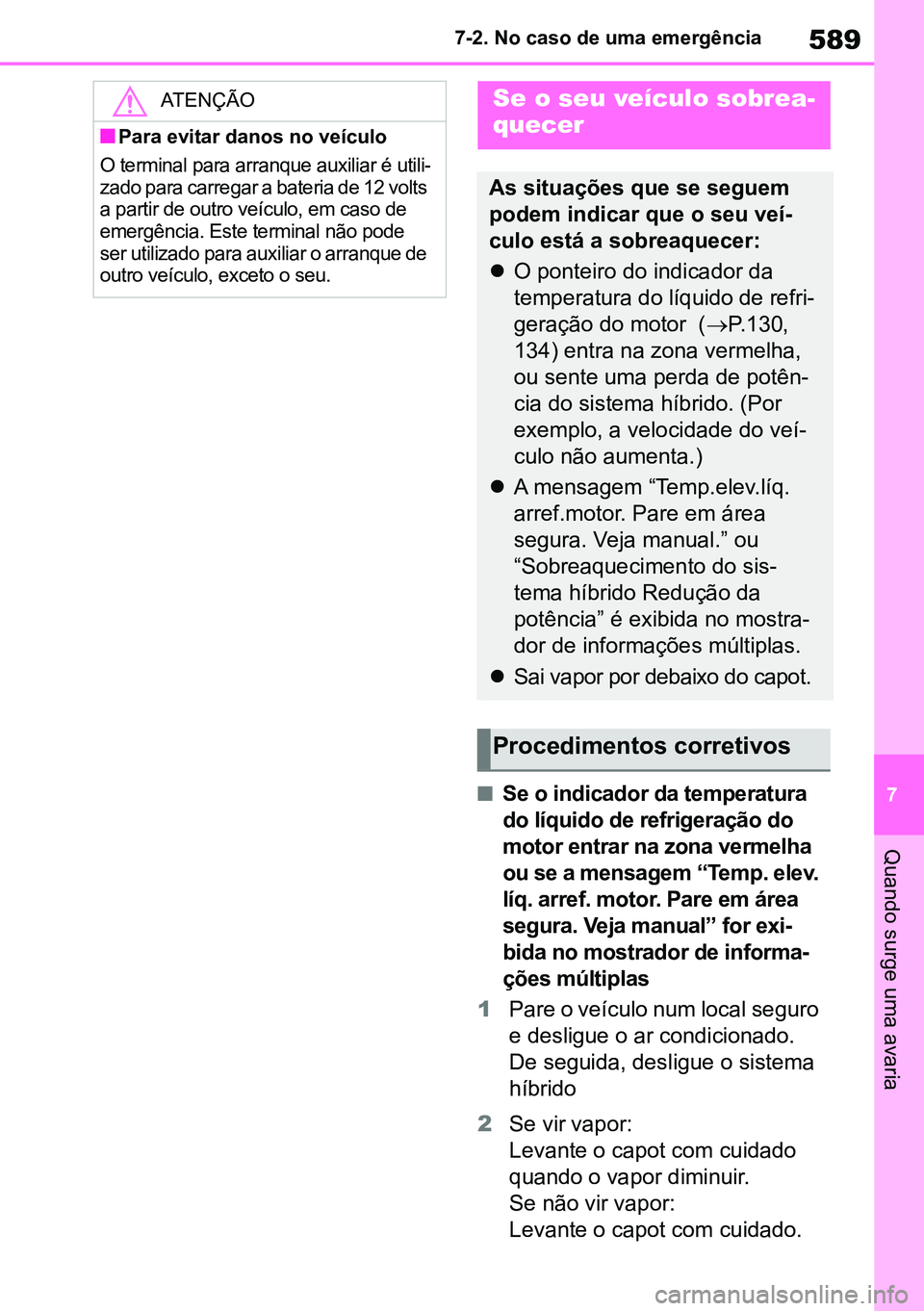

589
7
7-2. No caso de uma emergência
Quando surge uma avaria
nSe o indicador da temperatura
do líquido de refrigeração do
motor entrar na zona vermelha
ou se a mensagem “Temp. elev.
líq. arref. motor. Pare em área
segura. Veja manual” for exi
-
bida no mostrador de informa -
ções múltiplas
1 Pare o veículo num local seguro
e desligue o ar condicionado.
De seguida, desligue o sistema
híbrido
2 Se vir vapor:
Levante o capot com cuidado
quando o vapor diminuir.
Se não vir vapor:
Levante o capot com cuidado.
ATENÇÃO
nPara evitar danos no veículo
O terminal para arranque auxiliar é utili -
zado para carregar a bateria de 12 volts
a partir de outro veículo, em caso de
emergência. Este terminal não pode
ser utilizado para auxiliar o arranque de
outro veículo, exceto o seu.
Se o seu veículo sobrea -
quecer
As situações que se seguem
podem indicar que o seu veí -
culo está a sobreaquecer:
 O ponteiro do indicador da
temperatura do líquido de refri-
geração do motor ( P.130,
134) entra na zona vermelha,
ou sente uma perda de potên -
cia do sistema híbrido. (Por
exemplo, a velocidade do veí -
culo não aumenta.)
 A mensagem “Temp.elev.líq.
arref.motor. Pare em área
segura. Veja manual.” ou
“Sobreaquecimento do sis -
tema híbrido Redução da
potência” é exibida no mostra -
dor de informações múltiplas.
 Sai vapor por debaixo do capot.
Procedimentos corretivos
M42C86toeuenvhch07.fm Page 589 Monday, February 3, 2020 11:54 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 58904/02/20 00:38

5907-2. No caso de uma emergência
3Depois do sistema híbrido arrefe -
cer o suficiente, inspecione os
tubos e o favo do radiador (radia -
dor) à procura de alguma fuga.
Radiador
Ventoinha de arrefecimento
No caso de verificar uma grande fuga de
líquido de refrigeração, contacte imedia -
tamente um concessionário Toyota auto -
rizado, reparador Toyota autorizado ou
qualquer reparador da sua confiança.
4 O nível de líquido de refrigera -
ção é satisfatório se estiver
entre as linhas “FULL” e “LOW”
no reservatório.
Reservatório
Linha “FULL”
Linha “LOW”
5 Acrescente líquido de refrigera -
ção se necessário.
Numa situação de emergência, se o
líquido de refrigeração não estiver dis -ponível, pode utilizar água.
6
Coloque o sistema híbrido em
funcionamento e ligue o ar con -
dicionado para verificar se a
ventoinha de arrefecimento do
radiador está a funcionar e para
procurar fugas de líquido de
refrigeração provenientes do
radiador ou tubos.
A ventoinha entra em funcionamento
quando ligar o ar condicionado imediata -
mente depois de um arranque a frio.
Confirme se a ventoinha está a funcionar
verificando o som da ventoinha e o fluxo
de ar. Se for difícil fazer essa verificação,
desligue e ligue o ar condicionado repeti -
damente. (A ventoinha pode não funcio -
nar em temperaturas abaixo de zero.)
7 Se a ventoinha não estiver a
funcionar:
Desligue imediatamente o sistema
híbrido e contacte o mais rapida -
mente possível um concessionário
Toyota autorizado, reparador
Toyota autorizado ou qualquer
reparador da sua confiança.
Se a ventoinha estiver a funcionar:
Leve o veículo ao concessioná -
rio Toyota autorizado, reparador
Toyota autorizado ou reparador
da sua confiança mais próximo
de si para que este proceda a
uma inspeção.
8 Verifique se a mensagem
“Temp.elev.líq. arref.motor. Pare
A
B
A
B
C
M42C86toeuenvhch07.fm Page 590 Monday, February 3, 2020 11:54 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 59004/02/20 00:38
