2019 TOYOTA RAV4 Manual de utilização (in Portuguese)

143
2
2-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículos
Guia de aceleração ECO
“Pt. Eco”
Guia de aceleração ECO
Área ECO
Indica que o veículo está a ser condu-zido de uma forma amiga do ambiente.
Área Power
Indica que o âmbito de condução amiga do ambiente está a ser excedido (durante a condução com potência máxima, etc.).
Aceleração atual
Área de referência
A área a azul por baixo da área Eco pode ser utilizada como uma referência para utilização do pedal do acelerador de acordo com as condições de condu-ção, tal como no arranque e velocidade de cruzeiro.
O Guia de Aceleração ECO apresenta alterações de acordo com o estado da condução, tal como no arranque ou em velocidade de cruzeiro.
É mais fácil conduzir de uma forma amiga do ambiente cumprindo com o que é apresentado no mostrador relativa-mente ao pedal do acelerador e man-tendo-se dentro da área de referência.
“Pt. Eco”
O estado de condução das 3 situa-
ções que se seguem é avaliado em 5
níveis: Aceleração linear (“Arran-
que”), condução sem acelerações
súbitas (“Cruzeiro”) e paragem suave
(“Paragem”). De cada vez que parar
o veículo, será apresentada uma
pontuação, sendo que a pontuação
máxima considerada é 100 pontos.
Pontuação
“Arranque”
“Cruzeiro”
“Paragem”
Durante a condução, serão apresenta-das 3 situações para cada ícone.
Como ler o mostrador da barra:
A
B
A
B
C
D
Pontua-
çãoMostrador da barra
Sem
pontua-
ção
A
B
C
D
M42C86toeuenvhch02.fm Page 143 Monday, February 3, 2020 11:38 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 14304/02/20 00:37

1442-1. Agrupamento de instrumentos
Após o arranque, o mostrador “Pt. Eco” só será visualizado quando a velocidade do veículo ultrapassar os 20 km/h.
A informação de “Pt. Eco” é reiniciada sempre que o veículo iniciar a marcha para iniciar uma nova avaliação.
Quando o sistema híbrido parar, é exi-bido o resultado do consumo total atual.*
*: O resultado só é exibido quando selecionar “Pt. Eco” em “Resumo via-gem”. (P.145)
nDistância até ficar vazio
lEsta distância é calculada com base na sua média de consumo de com-bustível. Como resultado, a distância atual que pode ser percorrida pode diferir da que é apresentada.
lQuando acrescentar uma pequena quantidade de combustível ao depó-sito, o mostrador não pode ser atuali-zado. Quando reabastecer, desligue o interruptor Power. Se abastecer o veí-culo sem desligar o interruptor Power, o mostrador não pode ser atualizado.
lQuando a indicação “Reabastecer” for apresentada, a quantidade de com-bustível restante é baixa e não é pos-sível calcular a distância que pode ser percorrida. Reabasteça imediatamente.
nGuia de aceleração ECO/“Pt. Eco” não funcionam quando
O guia de aceleração ECO/”Pt. Eco” não funciona nas situações que se seguem:
lO Indicador do Sistema Híbrido não está em funcionamento.
lO veículo está a circular com o con-trolo dinâmico da velocidade de cru-zeiro com radar em toda a gama de velocidades ativado.
nMostrador de informações dos
sistemas de apoio à condução
Selecione para visualizar o estado
operacional dos sistemas que se
seguem:
LTA (Apoio ao reconhecimento
do traçado da faixa de roda-
gem)* (P.352)
Controlo dinâmico da velocidade
de cruzeiro com radar em toda a
gama de velocidades* (P.365)
Controlo da velocidade de cru-
zeiro* (P.377)
Limitador de velocidade*
(P.380)
*: Se equipado
nMostrador associado ao sistema
de navegação (se equipado)
Selecione para visualizar a infor-
mação que se segue associada ao
sistema de navegação.
Orientação de itinerário
Mostrador da bússola (mostra-
dor “north-up”/“heading-up”)
Selecione para ativar a escolha de
uma fonte de áudio ou faixa no
mostrador.
nInformação de condução
Os 2 itens que forem selecionados
Baixo
Elevado
Pontua-
ção Mostrador da barra Mostrador de informações
dos sistemas de apoio à
condução
Mostrador associado ao sis-
tema áudio (se equipado)
Mostrador de informação do
veículo
M42C86toeuenvhch02.fm Page 144 Monday, February 3, 2020 11:38 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 14404/02/20 00:37

145
2
2-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículos
utilizando a configuração “Info. con-
dução” (média da velocidade, dis-
tância e tempo total) podem ser
visualizados verticalmente.
A informação visualizada altera de
acordo com a configuração “Tipo
inf. cond.” (desde que o sistema foi
colocado em funcionamento ou
entre redefinições). (P.145)
Utilize a informação apresentada ape-nas como uma referência.
Os itens que se seguem serão exibidos.
“Viagem”
• “Velocidade média”: Apresenta a média da velocidade do veículo desde que o sistema híbrido foi colo-
cado em funcionamento.*
• “Distância”: Apresenta a distância per-corrida desde que o sistema híbrido foi
colocado em funcionamento.*
• “Tempo total”: Apresenta o tempo decorrido desde que o sistema híbrido
foi colocado em funcionamento.*
*: Estes itens são redefinidos sempre que o sistema híbrido parar.
“Total”
• “Velocidade média”: Apresenta a média da velocidade do veículo desde
que o mostrador foi redefinido.*
• “Distância”: Apresenta a distância percorrida desde que o mostrador foi
redefinido.*
• “Tempo total”: Apresenta o tempo decorrido desde que o mostrador foi
redefinido.*
*: Para redefinir, visualize o item pre-tendido e pressione e mantenha pre-
mido .
nMonitor de energia
P.150
nMostrador do sistema AWD
(modelos AWD)
Mostrador da orientação dos
pneus da frente
Apresenta a orientação e o movimento do volante da direção através das alte-rações dos pneus da frente.
Mostrador da distribuição de
binário
Apresenta o estado de cada roda em 6 etapas que vão de 0 a 5.
Mostrador da força G*
Apresenta a dimensão e orientação da força G aplicada ao veículo através das alterações de posição da esfera.
Curso máximo da força G*
Este item está associado ao mostrador da força G e a trajetória do movimento anterior da esfera é exibido.
Pressione e mantenha premido
para reiniciar o registo.
Mostrador da derrapagem das
rodas
Quando uma roda estiver a derrapar, este ícone muda de cor e passa a piscar.*: Este item só é visualizado quando estiver no modo de condução “sport” (desportivo).
As configurações do veículo e o
conteúdo exibido no ecrã podem
Mostrador das configurações
A
B
C
D
E
M42C86toeuenvhch02.fm Page 145 Monday, February 3, 2020 11:38 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 14504/02/20 00:37

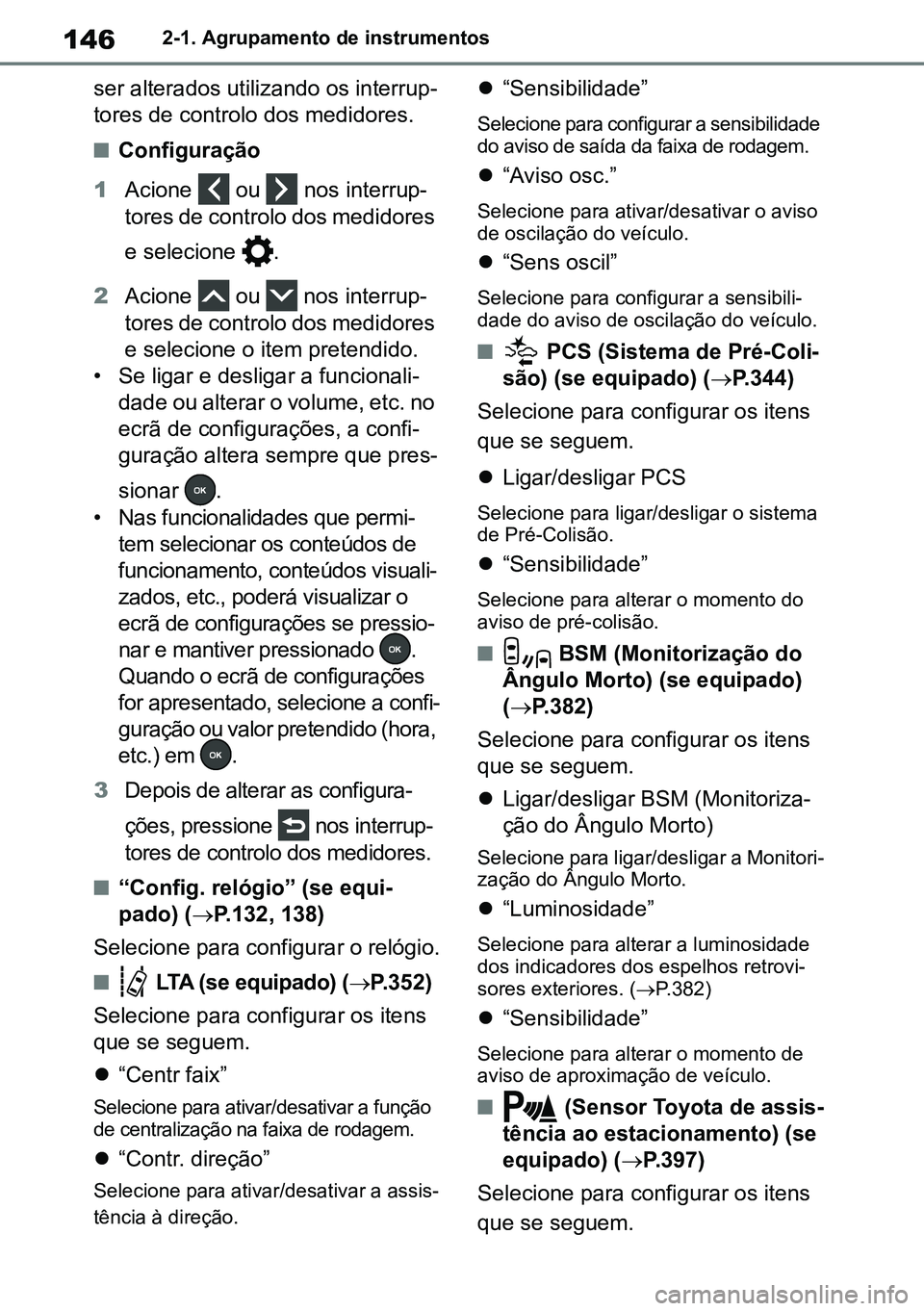

1462-1. Agrupamento de instrumentos
ser alterados utilizando os interrup-
tores de controlo dos medidores.
nConfiguração
1 Acione ou nos interrup -
tores de controlo dos medidores
e selecione .
2 Acione ou nos interrup -
tores de controlo dos medidores
e selecione o item pretendido.
• Se ligar e desligar a funcionali -
dade ou alterar o volume, etc. no
ecrã de configurações, a confi -
guração altera sempre que pres -
sionar .
• Nas funcionalidades que permi -
tem selecionar os conteúdos de
funcionamento, conteúdos visuali -
zados, etc., poderá visualizar o
ecrã de configurações se pressio -
nar e mantiver pressionado .
Quando o ecrã de configurações
for apresentado, selecione a confi -
guração ou valor pretendido (hora,
etc.) em .
3 Depois de alterar as configura -
ções, pressione nos interrup -
tores de controlo dos medidores.
n“Config. relógio” (se equi -
pado) ( P.132, 138)
Selecione para configurar o relógio.
n LTA (se equipado) ( P.352)
Selecione para configurar os itens
que se seguem.
 “Centr faix”
Selecione para ativar/desativar a função
de centralização na faixa de rodagem.
“Contr. direção”
Selecione para ativar/desativar a assis -
tência à direção.
 “Sensibilidade”
Selecione para configurar a sensibilidade
do aviso de saída da faixa de rodagem.
“Aviso osc.”
Selecione para ativar/desativar o aviso
de oscilação do veículo.
“Sens oscil”
Selecione para configurar a sensibili -
dade do aviso de oscilação do veículo.
n PCS (Sistema de Pré-Coli -
são) (se equipado) ( P.344)
Selecione para configurar os itens
que se seguem.
 Ligar/desligar PCS
Selecione para ligar/desligar o sistema
de Pré-Colisão.
“Sensibilidade”
Selecione para alterar o momento do
aviso de pré-colisão.
n BSM (Monitorização do
Ângulo Morto) (se equipado)
( P.382)
Selecione para configurar os itens
que se seguem.
 Ligar/desligar BSM (Monitoriza -
ção do Ângulo Morto)
Selecione para ligar/desligar a Monitori -
zação do Ângulo Morto.
 “Luminosidade”
Selecione para alterar a luminosidade
dos indicadores dos espelhos retrovi -
sores exteriores. ( P.382)
 “Sensibilidade”
Selecione para alterar o momento de
aviso de aproximação de veículo.
n (Sensor Toyota de assis -
tência ao estacionamento) (se
equipado) ( P.397)
Selecione para configurar os itens
que se seguem.
M42C86toeuenvhch02.fm Page 146 Monday, February 3, 2020 11:38 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 14604/02/20 00:37

147
2
2-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículos

Ligar/desligar o sensor Toyota de
assistência ao estacionamento
Selecione para ligar/desligar o sensor
Toyota de assistência ao estacionamento.
“Volume”
Selecione para configurar o volume do
sinal sonoro que soa quando o sensor
Toyota de assistência ao estaciona -
mento estiver em funcionamento.
nRCTA (Alerta de Tráfego Tra -
seiro) (se equipado) ( P.382)
 Ligar/desligar RCTA (Alerta de
Tráfego Traseiro)
Selecione para ligar/desligar o sistema
RCTA.
“Volume”
Selecione para alterar o volume do
sinal sonoro do RCTA.
n PKSB (Travagem de
Apoio ao Estacionamento) (se
equipado) ( P.405)
Selecione para ligar/desligar a Trava -
gem de Apoio ao Estacionamento.
n RSA (Reconhecimento
de Sinais de Trânsito) (se equi -
pado) ( P.361)
Selecione para configurar os itens
que se seguem.
 Ligar/desligar o Reconhecimento
de Sinais de Trânsito
Selecione para ligar/desligar o sistema
RSA.
“Método notif.”
Selecione para alterar o método de notifi -
cação utilizado para avisar o condutor
quando o sistema identificar excesso de
velocidade, um sinal de proibição de
ultrapassagem ou de sentido proibido.
 “Nível notif.”
Selecione para alterar o nível de notifi -
cação utilizado para avisar o condutor quando o sistema identificar um sinal
de limite de velocidade.
nDRCC (RSA) (se equipado)
(
P.373)
Selecione para ligar/desligar o con -
trolo dinâmico da velocidade de
cruzeiro com radar com reconheci -
mento de sinais de trânsito.
n Configurações do veículo
 PBD (Porta da retaguarda
elétrica (se equipado) ( P.194)
Selecione para configurar os itens que
se seguem.
• Configurações do sistema
Selecione para ligar/desligar o sistema
elétrico da porta da retaguarda.
• “Sensor de pé”
*
Selecione para ativar/desativar o sen -
sor ativado pelo movimento do pé.
• “Ajuste abertura”
Selecione a posição de abertura
quando a porta da retaguarda elétrica
estiver completamente aberta.
• “Volume”
Selecione para configurar o volume do
sinal sonoro que soa quando a porta da
retaguarda elétrica for acionada.
*: Veículos com sistema mãos-livres de abertura da porta da retaguarda elétrica
 “TPWS” (Sistema de aviso da
pressão dos pneus) (se equi -
pado) ( P.497)
• “Def. pressão”
Selecione para inicializar o sistema de
aviso da pressão dos pneus.
• “Mudar rodas”
Selecione para alterar o código ID do
sensor do sistema de aviso da pressão
dos pneus. Para ativar esta função,
terá de registar um segundo conjunto
de códigos ID do sensor do sistema de
aviso da pressão dos pneus num con -
M42C86toeuenvhch02.fm Page 147 Monday, February 3, 2020 11:38 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 14704/02/20 00:37

1482-1. Agrupamento de instrumentos
cessionário Toyota autorizado, repara -
dor Toyota autorizado ou em qualquer
reparador da sua confiança.
Para obter mais informações relaciona -
das com a alteração dos códigos ID
registados, contacte um concessionário
Toyota autorizado, reparador Toyota
autorizado ou qualquer reparador da
sua confiança.
n Configurações
 “Idioma”
Selecione para alterar o idioma no
mostrador de informações múltiplas.
“Unidade”
Selecione para alterar a unidade de
medida apresentada.
“Tipo de painel” (mostrador de 7”)
Selecione para alterar o modo de
visualização do velocímetro.
 (Indicador EV) ( P.85)
Selecione ativar/desativar o indicador EV.
 (Configurações do mostrador
da informação de condução)
Selecione para configurar os itens que
se seguem.
• “Sist. híbrido”
Selecione para ativar/desativar o guia
de aceleração Eco. ( P.142)
• “Consum. combustível”
Selecione para alterar o mostrador de
economia de combustível. ( P.142)
 (Configurações áudio) (se
equipado)
Selecione para ativar/desativar o ecrã .
 (Configurações do mostra -
dor de informação do veículo)
• “Conteúdos exib”
Selecione para configurar os itens que
se seguem.
“Monitor de energia”: Selecione para ativar/desativar o moni
-
tor de energia. ( P.150)
AWD (Modelos AWD):
Selecione para ativar/desativar o mos -
trador do sistema AWD. ( P.145)
• “Tipo inf. cond”
Selecione para alterar o mostrador do
tipo de informação de condução entre
viagem e total ( P.144).
• “Info. condução”
Selecione para configurar os itens que
serão visualizados na parte superior e
inferior do ecrã de informação de con -
dução: média da velocidade, distância
e tempo total.
 “Resumo viagem”
Selecione para configurar os itens
apresentados quando o interruptor
Power estiver desligado.
“Ecrã pop-up” (se equipado)
Selecione para ativar/desativar os mos -
tradores pop-up que se seguem e que
podem aparecer em determinadas
situações.
• Mostrador de orientação de interse -
ções do sistema associado ao sis -
tema de navegação (se equipado)
• Mostrador de chamada recebida do sistema mãos-livres (se equipado)
• Funcionamento do áudio (se equipado)
• Funcionamento do volume (se equi -
pado)
• Controlo de voz (se equipado)
 “MID OFF”
Será apresentado um ecrã em branco.
“Defin. padrão”
Selecione para redefinir as configura-
ções do mostrador do medidor.
nSuspensão do mostrador das con -
figurações
lEm algumas situações, o funciona -
mento do mostrador das configurações
pode ser temporariamente suspenso.
• Quando aparecer uma mensagem de
M42C86toeuenvhch02.fm Page 148 Monday, February 3, 2020 11:38 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 14804/02/20 00:37

149
2
2-1. Agrupamento de instrumentos
Informação e indicadores do estado do veículos
aviso no mostrador de informações múltiplas• Quando o veículo iniciar a marcha
lAs configurações das funções não equipadas no seu veículo não serão apresentadas.
lQuando a função estiver desligada, não será possível selecionar as confi-gurações relacionadas com a mesma.
Selecione para visualizar as mensa-
gens de aviso e as medidas a tomar
se for detetada uma avaria.
(P.556)
Apresenta sugestões ao condutor
nas seguintes situações. Para sele-
cionar uma resposta à sugestão
apresentada, utilize os interrupto-
res de controlo dos medidores.
nSugestão para ligar os faróis
Se o interruptor dos faróis estiver
noutra posição que não ou
e se a velocidade do veículo se
mantiver igual ou superior a 5 km/h
durante determinado período de
tempo e a área circundante estiver
escura, será apresentada uma
mensagem de sugestão.
nSugestão para desligar os
faróis
Se deixar os faróis ligados durante
um determinado período de tempo,
após ter desligado o interruptor
Power, será exibida uma mensa-
gem de sugestão.
Quando o interruptor dos faróis
está na posição:
Será exibida uma mensagem a per-
guntar se pretende desligar os faróis.
Para desligar os faróis, selecione
“Sim”.
Se abrir a porta do condutor depois de ter desligado o interruptor Power, esta men-sagem de sugestão não será exibida.
nSugestão para fechar os
vidros elétricos (associado ao
funcionamento dos limpa-
para-brisas)
Se acionar os limpa-para-brisas com
um vidro elétrico aberto, será exibida
uma mensagem de sugestão a per-
guntar se pretende fechar os vidros
elétricos. Para fechar todos os vidros
elétricos, selecione “Sim”.
nConfiguração
Pode ligar/desligar a função de suges-tões. (Configurações pessoais: P.608)
AVISO
nCuidados a ter durante a confi-guração do mostrador
Uma vez que é necessário que o sis-tema híbrido esteja em funcionamento para configurar o mostrador, certifique-se que o veículo está estacionado num local com ventilação adequada. Numa área fechada, tal como uma garagem, os gases de escape, incluindo o peri-goso monóxido de carbono (CO), podem acumular-se e entrar no veículo. Consequentemente poderá ocorrer morte ou graves problemas de saúde.
ATENÇÃO
nEnquanto configura o mostrador
Para evitar a descarga da bateria de 12 volts, certifique-se que o sistema híbrido está em funcionamento enquanto configura as funcionalida-des do mostrador.
Mostrador das mensagens de
aviso
Função de sugestões
M42C86toeuenvhch02.fm Page 149 Monday, February 3, 2020 11:38 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 14904/02/20 00:37

1502-1. Agrupamento de instrumentos
Ecrã do sistema áudio (se equi-
pado)
Mostrador de informações múlti -
plas
Interruptores de controlo dos
medidores ( P.141)
nEcrã do sistema áudio (se equipado)
Sistema áudio sem função de navegação
1 Prima a tecla “MENU”.
2 Selecione “Info” no ecrã “Menu”.
Se for exibido outro ecrã que não o “Monitor de energia”, selecione “Energia”.
Sistema áudio com função de navegação
1 Prima a tecla “MENU”.
2 Selecione “Info” no ecrã “Menu”.
3 Selecione “ECO” no ecrã “Informação”.
Se for exibido outro ecrã que não o “Monitor de energia”, selecione “Energia”.
Estas imagens são apenas exemplos e podem diferir ligeiramente das condições
reais.
Monitor de energia/ecrã
de consumo
Pode visualizar o estado do
seu veículo no mostrador de
informações múltiplas e no
ecrã do sistema áudio
* (se
equipado).
*: Para sistema de navegação ou sis -
tema multimédia
Componentes do sistema
A
B
C
Monitor de energia
M42C86toeuenvhch02.fm Page 150 Monday, February 3, 2020 11:38 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 15004/02/20 00:37
