2019 TOYOTA RAV4 Manual de utilização (in Portuguese)

567
7
7-2. No caso de uma emergência
Quando surge uma avaria
derramar e sujar o veículo.
18
Enquanto o frasco estiver ligado
ao compressor, acondicione-o
temporariamente no comparti -
mento da bagagem.
19 Para espalhar uniformemente o
líquido antifuro pelo pneu, per -
corra de imediato, cerca de, 5
km a uma velocidade inferior a
80 km/h.
20 Depois de circular com o veí -
culo, pare-o num local seguro
numa superfície dura e nivelada
e volte a ligar o kit de emergên -
cia para reparação de um furo.
Remova a tampa da válvula de ar do
tubo antes de o voltar a ligar.
21 Ligue o interruptor do compres -
sor, aguarde alguns segundos e, de seguida, desligue-o. Verifi
-
que a pressão do pneu.
Se a pressão for inferior a 130
kPa (1,3 kgf/cm
2 ou bar, 19 psi):
O pneu não pode ser reparado.
Contacte um concessionário
Toyota autorizado, reparador
Toyota autorizado ou qualquer
reparador da sua confiança.
Se a pressão for 130 kPa (1,3
kgf/cm
2 ou bar, 19 psi) ou supe -
rior mas, ainda assim, inferior à
pressão recomendada: Avance
para o passo 22.
Se a pressão estiver no nível
recomendado ( P.603):
Avance para o passo 23.
22 Ligue o interruptor do compres -
sor para encher o pneu até à
pressão recomendada. Con -
duza, cerca de 5 km, e depois
execute o passo 20.
23 Prenda a válvula de ar à extre -
midade do tubo.
Se não o fizer, o líquido antifuro pode
A
B
C
M42C86toeuenvhch07.fm Page 567 Monday, February 3, 2020 11:54 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 56704/02/20 00:38

5687-2. No caso de uma emergência
derramar e sujar o veículo.
24 Enquanto o frasco estiver ligado
ao compressor, acondicione-o
no compartimento da bagagem.
25 Tendo o cuidado de evitar trava -
gens e acelerações bruscas e
mudanças de direção abruptas,
conduza com precaução a uma
velocidade inferior a 80 km/h até
ao concessionário Toyota autori -
zado, reparador Toyota autori -
zado ou ao reparador da sua
confiança que esteja a menos
de 100 km, para reparar e subs -
tituir o pneu.
Para reparar ou substituir um pneu ou
para se desfazer do kit de emergência
para reparação de um furo, contacte
um concessionário Toyota autorizado,
reparador Toyota autorizado ou qual -
quer reparador da sua confiança.
Quando mandar reparar ou substituir o
pneu, não se esqueça de avisar o con-
cessionário Toyota autorizado, repara -
dor Toyota autorizado ou o reparador
da sua confiança que o pneu tem
líquido antifuro injetado.
nSe a pressão do pneu subir para
além da pressão recomendada
1 Remova o tubo da válvula.
2 Instale a tampa da válvula de ar na
extremidade do tubo e pressione a
saliência na tampa da válvula na
direção do pneu para deixar sair
algum ar. 3
Retire o tubo da válvula, remova a
tampa da válvula de ar do tubo e
volte a ligar o tubo.
4 Ligue o interruptor do compressor,
aguarde alguns segundos e, de
seguida, desligue-o. Verifique se o
indicador da pressão do pneu apre -
senta o nível recomendado.
Se a pressão do pneu for inferior ao nível
recomendado, volte a ligar o interruptor
do compressor e repita o procedimento
até atingir a pressão recomendada.
nDepois de reparar o pneu com o kit
de reparação de emergência para
reparação de um furo
lA válvula e o transmissor de aviso da
pressão dos pneus devem ser substi -
tuídos.
lMesmo que a pressão esteja no nível
recomendado, a luz de aviso da pres -
são dos pneus pode acender/piscar.
nNota para verificação do kit de emer -
gência para reparação de um furo
De vez em quando, verifique a data de
validade do líquido antifuro.
A data de validade está indicada no frasco.
Não utilize líquido antifuro cuja data de
validade já tenha expirado. Caso contrá -
rio, a reparação com o kit de emergên -
cia para reparação de um furo pode
ficar inviabilizada.
AVISO
nQuando reparar o pneu vazio
lPare o seu veículo numa área
segura e nivelada.
M42C86toeuenvhch07.fm Page 568 Monday, February 3, 2020 11:54 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 56804/02/20 00:38

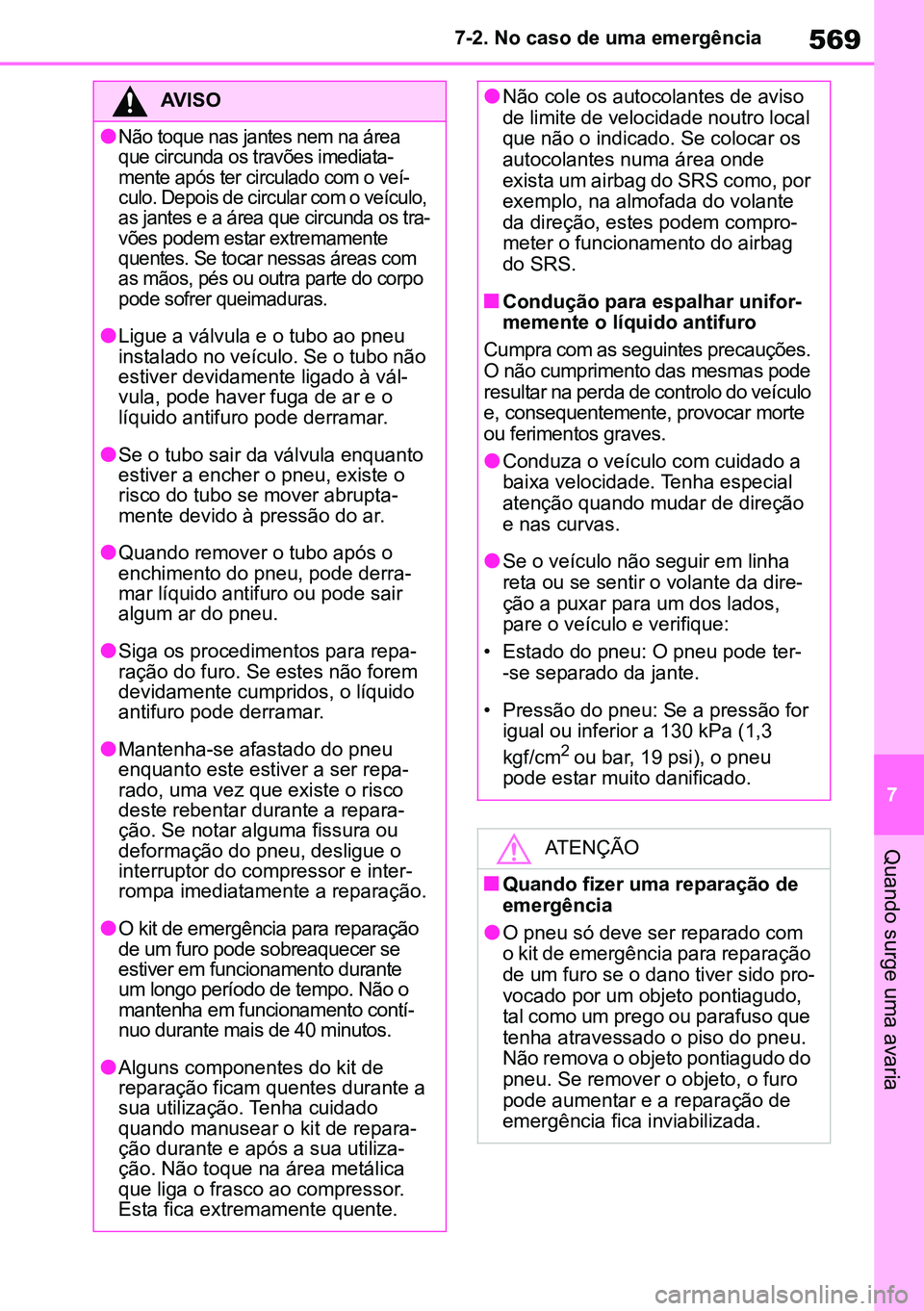

569
7
7-2. No caso de uma emergência
Quando surge uma avaria
AVISO
l
Não toque nas jantes nem na área
que circunda os travões imediata
-
mente após ter circulado com o veí -
culo. Depois de circular com o veículo,
as jantes e a área que circunda os tra -
vões podem estar extremamente
quentes. Se tocar nessas áreas com
as mãos, pés ou outra parte do corpo
pode sofrer queimaduras.

lLigue a válvula e o tubo ao pneu
instalado no veículo. Se o tubo não
estiver devidamente ligado à vál -
vula, pode haver fuga de ar e o
líquido antifuro pode derramar.
lSe o tubo sair da válvula enquanto
estiver a encher o pneu, existe o
risco do tubo se mover abrupta -
mente devido à pressão do ar.
lQuando remover o tubo após o
enchimento do pneu, pode derra -
mar líquido antifuro ou pode sair
algum ar do pneu.
lSiga os procedimentos para repa -
ração do furo. Se estes não forem
devidamente cumpridos, o líquido
antifuro pode derramar.
lMantenha-se afastado do pneu
enquanto este estiver a ser repa -
rado, uma vez que existe o risco
deste rebentar durante a repara -
ção. Se notar alguma fissura ou
deformação do pneu, desligue o
interruptor do compressor e inter -
rompa imediatamente a reparação.
lO kit de emergência para reparação
de um furo pode sobreaquecer se
estiver em funcionamento durante
um longo período de tempo. Não o
mantenha em funcionamento contí -
nuo durante mais de 40 minutos.
lAlguns componentes do kit de
reparação ficam quentes durante a
sua utilização. Tenha cuidado
quando manusear o kit de repara -
ção durante e após a sua utiliza -
ção. Não toque na área metálica
que liga o frasco ao compressor.
Esta fica extremamente quente.
lNão cole os autocolantes de aviso
de limite de velocidade noutro local
que não o indicado. Se colocar os
autocolantes numa área onde
exista um airbag do SRS como, por
exemplo, na almofada do volante
da direção, estes podem compro -
meter o funcionamento do airbag
do SRS.
nCondução para espalhar unifor -
memente o líquido antifuro
Cumpra com as seguintes precauções.
O não cumprimento das mesmas pode
resultar na perda de controlo do veículo
e, consequentemente, provocar morte
ou ferimentos graves.
lConduza o veículo com cuidado a
baixa velocidade. Tenha especial
atenção quando mudar de direção
e nas curvas.
lSe o veículo não seguir em linha
reta ou se sentir o volante da dire -
ção a puxar para um dos lados,
pare o veículo e verifique:
• Estado do pneu: O pneu pode ter- -se separado da jante.
• Pressão do pneu: Se a pressão for igual ou inferior a 130 kPa (1,3
kgf/cm
2 ou bar, 19 psi), o pneu
pode estar muito danificado.
ATENÇÃO
nQuando fizer uma reparação de
emergência
lO pneu só deve ser reparado com
o kit de emergência para reparação
de um furo se o dano tiver sido pro -
vocado por um objeto pontiagudo,
tal como um prego ou parafuso que
tenha atravessado o piso do pneu.
Não remova o objeto pontiagudo do
pneu. Se remover o objeto, o furo
pode aumentar e a reparação de
emergência fica inviabilizada.
M42C86toeuenvhch07.fm Page 569 Monday, February 3, 2020 11:54 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 56904/02/20 00:38

5707-2. No caso de uma emergência
ATENÇÃO
lO kit não é à prova de água. Certifi -
que-se que não o expõe à água, tal
como quando o utiliza à chuva.
lNão coloque o kit diretamente
sobre um piso com poeiras, tal
como areia na berma da estrada.
Se o kit aspirar poeiras, etc., pode
avariar.
lMantenha o frasco na vertical. O kit
não funciona devidamente se o
colocar de lado.
nPrecauções a ter com o kit de
emergência para reparação de
um furo
lA fonte de alimentação do kit de
emergência para reparação de um
furo deve ser de 12 V DC ade -
quada a veículos. Não ligue o kit de
reparação a outra fonte de alimen -
tação.
lSe derramar combustível sobre o
kit, este pode deteriorar-se. Tome
as devidas precauções para que o
combustível não entre em contacto
com o kit.
lGuarde o kit de emergência para
reparação de um furo para evitar
que este fique exposto a sujidade
ou água.
lAcondicione o kit no compartimento
da bagagem, fora do alcance das
crianças.
lNão desmonte nem altere o kit.
Não submeta os respetivos compo -
nentes, tais como o indicador de
pressão, a impactos. Pode provo -
car uma avaria.
nPara evitar danos nas válvulas e
transmissores de aviso da pres -
são dos pneus
Quando reparar um pneu com o
líquido antifuro, a válvula e transmis -
sor de aviso da pressão do pneu
podem não funcionar normalmente.
Se utilizar líquido antifuro, contacte
um concessionário Toyota autorizado,
reparador Toyota autorizado, qual -
quer reparador da sua confiança ou
outra oficina qualificada, o mais rapi -
damente possível. Depois de utilizar
líquido antifuro, certifique-se que
substitui a válvula e o transmissor de
aviso da pressão quando reparar ou
substituir o pneu. ( P.497)
M42C86toeuenvhch07.fm Page 570 Monday, February 3, 2020 11:54 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 57004/02/20 00:38

571
7
7-2. No caso de uma emergência
Quando surge uma avaria

Pare o veículo numa superfície dura e nivelada.
 Aplique o travão de estacionamento.
 Coloque a alavanca das velocidades em P.
 Desligue o sistema híbrido.
 Ligue os sinais de perigo. ( P.538)
 Para veículos com porta da retaguarda elétrica: Desligue o sistema elé -
trico da porta da retaguarda. ( P.203)
Se tiver um pneu vazio (veículos com um pneu de
reser va)
O seu veículo está equipado com um pneu de reserva. O pneu vazio
pode ser substituído pelo pneu de reserva.
Para mais detalhes sobre pneus:  P.495
AVISO
nSe tiver um pneu vazio
Não continue a conduzir com um pneu vazio.
Se continuar a circular, mesmo que por uma pequena distância, com um pneu
vazio pode danificar o pneu e a jante de forma irreversível e, eventualmente, pro -
vocar em acidente.
Antes de levantar o veículo com o macaco
M42C86toeuenvhch07.fm Page 571 Monday, February 3, 2020 11:54 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 57104/02/20 00:38

5727-2. No caso de uma emergência
Macaco
Saco das ferramentas
Manivela do macaco
Chave de rodas
Olhal de reboque
Chave de fendas, alicates e chaves de parafusos (se equipado)
Pneu de reserva
Localização do pneu de reserva, macaco e ferramentas
A
B
C
D
E
F
G
$9,62
nUtilização do macaco
Cumpra com as seguintes precauções.
A utilização indevida do macaco pode
fazer com que o veículo caia subita -
mente. Como resultado, poderá ocor -
rer morte ou ferimentos graves.
lNão utilize o macaco para outra
finalidade que não a substituição
de pneus ou instalação e remoção
de correntes.
lUtilize apenas o macaco que é forne -
cido juntamente com o veículo para a
substituição de um pneu vazio.
Não o utilize noutros veículos nem
utilize outros macacos para substi -
tuir pneus do seu veículo.
M42C86toeuenvhch07.fm Page 572 Monday, February 3, 2020 11:54 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 57204/02/20 00:38

573
7
7-2. No caso de uma emergência
Quando surge uma avaria
1
Veículos sem pneu de reserva
convencional: Levante o
estrado. ( P.458). Veículos com pneu de reserva con
-
vencional: Retire o estrado.
2 Retire o macaco.
Não toque na área roscada do macaco,
uma vez que esta tem óleo.
Retire o saco de ferramentas.
1Tire o suporte para macaco.
AVISO
lColoque corretamente o macaco no
seu ponto de colocação.
lNão coloque nenhuma parte do corpo
debaixo do veículo enquanto este
estiver a ser suportado pelo macaco.
lNão coloque o sistema híbrido em
funcionamento nem conduza o veí-
culo enquanto este estiver a ser
suportado pelo macaco.
lNão levante o veículo com alguém
no seu interior.
lQuando levantar o veículo, não
coloque nenhum objeto por cima
nem por baixo do macaco.
lNão levante o veículo a uma altura
superior ao necessário para substi -
tuir o pneu.
lSe for necessário colocar-se
debaixo do veículo, utilize um
suporte para o macaco.
lPare o veículo numa superfície dura
e nivelada, aplique firmemente o tra -
vão de estacionamento e coloque a
alavanca das velocidades em P.
Calce as rodas diagonalmente opos -
tas à roda que está a ser substituída.
lQuando baixar o veículo, certifique-
-se que ninguém está nas imedia -
ções. Se estiverem pessoas nas ime -
diações, avise-as em voz alta, antes
de começar a baixar o veículo.
Retirar o macaco
Retirar o saco de ferramentas
Retirar o pneu de reserva
M42C86toeuenvhch07.fm Page 573 Monday, February 3, 2020 11:54 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 57304/02/20 00:38

5747-2. No caso de uma emergência
2Solte o fecho central que prende
o pneu de reserva.
1 Calce as rodas. 2
Alivie ligeiramente as porcas
das rodas (uma volta).
3 Rode a parte do macaco à
mão, até que o encaixe entre
em contacto com o ponto de
colocação.
Depois de retirar o macaco do respe -
tivo suporte, rode a parte do
macaco na direção oposta para o bai -
xar e, de seguida, ajuste a posição.
Os pontos guia do macaco estão
debaixo da embaladeira. Estes indicam
os pontos de colocação do macaco.
AVISO
nQuando arrumar o pneu de
reserva
Tenha cuidado para não entalar os
dedos nem outras partes do corpo
entre o pneu de reserva e a carroça -
ria do veículo.
Substituir um pneu vazio
Pneu vazioPosições dos calços
das rodas
Frente lado
esquerdoAtrás do pneu traseiro,
direito
Frente lado
direitoAtrás do pneu traseiro,
esquerdo
Traseira lado
esquerdoÀ frente do pneu da
frente, direito
Traseira lado
direitoÀ frente do pneu da
frente, esquerdo
Pneu vazioPosições dos calços das rodas
A
A
M42C86toeuenvhch07.fm Page 574 Monday, February 3, 2020 11:54 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 57404/02/20 00:38
