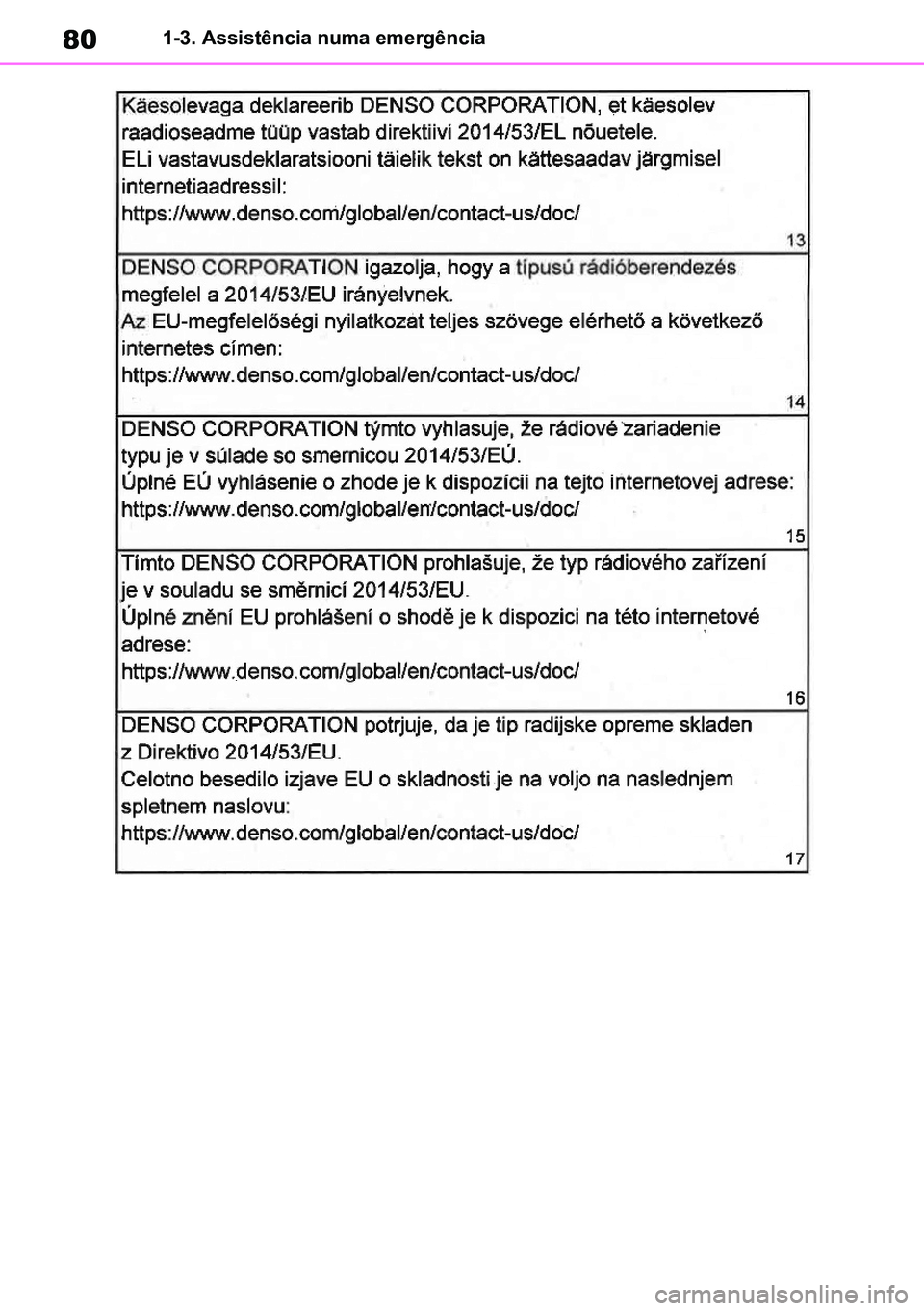

801-3. Assistência numa emergência
M42C86toeuenvhch01.fm Page 80 Monday, February 3, 2020 11:36 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 8004/02/20 00:37

81
1
1-3. Assistência numa emergência
Questões e segurança
M42C86toeuenvhch01.fm Page 81 Monday, February 3, 2020 11:36 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 8104/02/20 00:37

821-3. Assistência numa emergência
M42C86toeuenvhch01.fm Page 82 Monday, February 3, 2020 11:36 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 8204/02/20 00:37

83
1
1-3. Assistência numa emergência
Questões e segurança
nLei de Proteção ao Consumidor
M42C86toeuenvhch01.fm Page 83 Monday, February 3, 2020 11:36 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 8304/02/20 00:37

841-4. Sistema híbrido
1-4.Hybri d system
A ilustração é um exemplo para explicação e pode diferir do veículo real.
Motor a gasolina
Motor elétrico à frente (motor de tração)
Motor elétrico atrás (motor de tração)
*
*: Apenas modelos AWD
nQuando parado/durante o
arranque
Quando o veículo para, o motor a
gasolina deixa de funcionar*.
Durante o arranque, o motor elé -
trico (motor de tração) é a força
motriz do veículo. A baixas veloci -
dades ou numa descida com pouca
inclinação, o motor a gasolina deixa de funcionar* e é utilizado o
motor elétrico (motor de tração).
Quando a alavanca das velocida
-
des está em N, a bateria do sis -
tema híbrido (bateria de tração)
não carrega.
*: Quando a bateria do sistema híbrido (bateria de tração) requer carga ou
quando o motor está a aquecer, etc.,
Características do sistema híbrido
O seu veículo é um veículo híbrido. Tem características diferentes
dos veículos convencionais. Certifique-se que se familiariza com as
características do veículo e utilize-o com cuidado.
O sistema híbrido combina a utilização de um motor a gasolina com
um motor elétrico (motor de tração) de acordo com as condições de
condução, melhorando a economia do combustível e reduzindo as
emissões do escape.
Componentes do sistema
A
B
C
M42C86toeuenvhch01.fm Page 84 Monday, February 3, 2020 11:36 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 8404/02/20 00:37

85
1
1-4. Sistema híbrido
Questões e segurança
o motor a gasolina não para automa
-
ticamente. ( P.85)
nDurante a condução normal
O motor a gasolina é utilizado pre -
dominantemente. O motor elétrico
(motor de tração) carrega a bateria
do sistema híbrido (bateria de tra -
ção), conforme necessário.
nEm acelerações fortes
Quando o pedal do acelerador é
fortemente pressionado, a bateria
do sistema híbrido (bateria de tra -
ção) adiciona força ao motor a
gasolina, através do motor elétrico
(motor de tração).
nQuando trava (travagem rege -
nerativa)
As rodas acionam o motor elétrico
(motor de tração) como um gerador
de energia e a bateria do sistema
híbrido (bateria de tração) é carre -
gada.
nTravagem regenerativa
lNas seguintes situações, a energia
cinética é convertida em energia elé -
trica e a força de desaceleração pode
ser obtida em conjunto com a recarga
da bateria do sistema híbrido (bateria
de tração).
• O pedal do acelerador é libertado enquanto conduz com a alavanca das
velocidades em D ou S.
• O pedal do travão é pressionado enquanto conduz com a alavanca das
velocidades em D ou S.
lEnquanto o sistema GPF ( P.424)
estiver em funcionamento para rege -
nerar o filtro dos gases de escape, a
bateria do sistema híbrido (bateria de
tração) pode não recarregar.
nIndicador EV
O indicador EV acende quando o veículo
estiver a circular utilizando apenas o
motor elétrico (motor de tração) ou
quando o motor a gasolina estiver parado. Pode ligar/desligar o indicador EV.
(
 P.146)
nCondições em que o motor a gaso -
lina pode não deixar de funcionar
O motor a gasolina começa e deixa de
funcionar automaticamente. Contudo,
pode não deixar de funcionar automati -
camente, nas seguintes condições
*:
lDurante o aquecimento do motor a
gasolina
lDurante a carga da bateria do sistema
híbrido (bateria de tração)
lQuando a temperatura da bateria do
sistema híbrido (bateria de tração)
estiver elevada ou baixa
lQuando o aquecimento estiver ligado*: Dependendo das circunstâncias, o motor a gasolina também pode não parar auto -
maticamente noutras situações.
nCarregar a bateria do sistema
híbrido (bateria de tração)
Uma vez que o motor a gasolina car-
rega a bateria do sistema híbrido (bate -
ria de tração), esta não tem de ser
carregada por uma fonte externa. Con-
tudo, se o veículo ficar estacionado
durante um longo período de tempo, a
bateria do sistema híbrido (bateria de
tração) descarrega lentamente. Sendo
assim, certifique-se que conduz o veí -
culo pelo menos uma vez por mês
durante, cerca de, 30 minutos ou 16 km.
Se a bateria do sistema híbrido (bateria
de tração) ficar totalmente sem carga e
não conseguir colocar o sistema híbrido
em funcionamento, contacte um con -
cessionário Toyota autorizado, repara -
dor Toyota autorizado ou qualquer
reparador da sua confiança.
nCarregar a bateria de 12 volts
 P.586
M42C86toeuenvhch01.fm Page 85 Monday, February 3, 2020 11:36 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 8504/02/20 00:37

861-4. Sistema híbrido
nApós a bateria de 12 volts ter des-
carregado ou se o terminal tiver
sido removido e instalado durante
a troca, etc.
O motor a gasolina poderá não deixar de
funcionar mesmo que o veículo esteja a
ser movido apenas pela bateria do sis -
tema híbrido (bateria de tração). Se isto
continuar a acontecer durante alguns
dias, contacte um concessionário Toyota
autorizado, reparador Toyota autorizado,
ou qualquer reparador da sua confiança.
nSons e vibrações específicos de
um veículo híbrido
Poderá não haver sons ou vibrações do
motor mesmo quando o veículo estiver
pronto a circular com o indicador “READY”
aceso. Por razões de segurança, quando
estacionar, certifique-se que coloca a ala -
vanca das velocidades em P e que aplica
o travão de estacionamento.
Os seguintes sons ou vibrações pode -
rão ocorrer quando o sistema híbrido
estiver em funcionamento, o que não
significa que haja uma avaria:
lPode ser audível um ruído de motor pro -
veniente do compartimento do motor.
lPodem ser audíveis ruídos provenien -
tes da bateria do sistema híbrido
(bateria de tração) por baixo do banco
traseiro quando o sistema híbrido
entrar em funcionamento ou parar.
lA bateria do sistema híbrido (bateria de
tração) que está por baixo do banco tra -
seiro emitirá um som, tal como um
tinido ou estalido de funcionamento dos
relés, quando o sistema híbrido entrar
em funcionamento ou parar.
lPodem ser audíveis sons do sistema
híbrido quando a porta da retaguarda
estiver aberta.
lPodem ser audíveis sons da caixa de
velocidades quando o motor a gaso -
lina entrar em funcionamento ou
parar, quando circular a baixa veloci -
dade ou ao ralenti.
lPodem ser audíveis sons de motor
quando acelerar fortemente.
lPodem ser audíveis sons da trava -
gem regenerativa quando pressionar
o pedal do travão e libertar o pedal do
acelerador.
lPode sentir vibrações quando o motor
a gasolina entrar em funcionamento
ou parar.
lPodem ser audíveis sons da ventoi -
nha de arrefecimento provenientes do
ventilador de entrada de ar por baixo
do banco traseiro.
nManutenção, reparação, reciclagem
e eliminação do seu veículo
Para manutenção, reparação, recicla -
gem e eliminação do seu veículo, con -
tacte um concessionário Toyota
autorizado, reparador Toyota autori -
zado, ou qualquer reparador da sua
confiança. Não se desfaça do seu veí -
culo sozinho.
Quando circular com o motor a gaso -
lina desligado, será emitido um som,
que altera de acordo com a veloci -
dade, para avisar as pessoas que
estejam nas imediações que o veí -
culo se está aproximar. O som é
interrompido quando a velocidade do
veículo for superior a 25 km/h.
nSistema de notificação de aproxi -
mação de veículo
Nos casos que se seguem, pode ser
difícil de ouvir a notificação de aproxi -
mação de veículo.
lEm locais com muito ruídolCom vento ou chuva
Uma vez que o sistema de notificação de
aproximação de veículo está instalado na
parte da frente do veículo, pode ser mais
difícil de ouvir a notificação na parte tra -
seira do veículo do que na parte da frente.
nSe a indicação “Avaria no sistema de
notificação de proximidade Contacte
o concessionário” for exibida no
mostrador de informações múltiplas
O sistema pode estar avariado. Leve o
veículo a um concessionário Toyota auto -
rizado, reparador Toyota autorizado ou a
qualquer reparador da sua confiança para
que este proceda a uma inspeção.
Sistema de notificação de
aproximação de veículo
