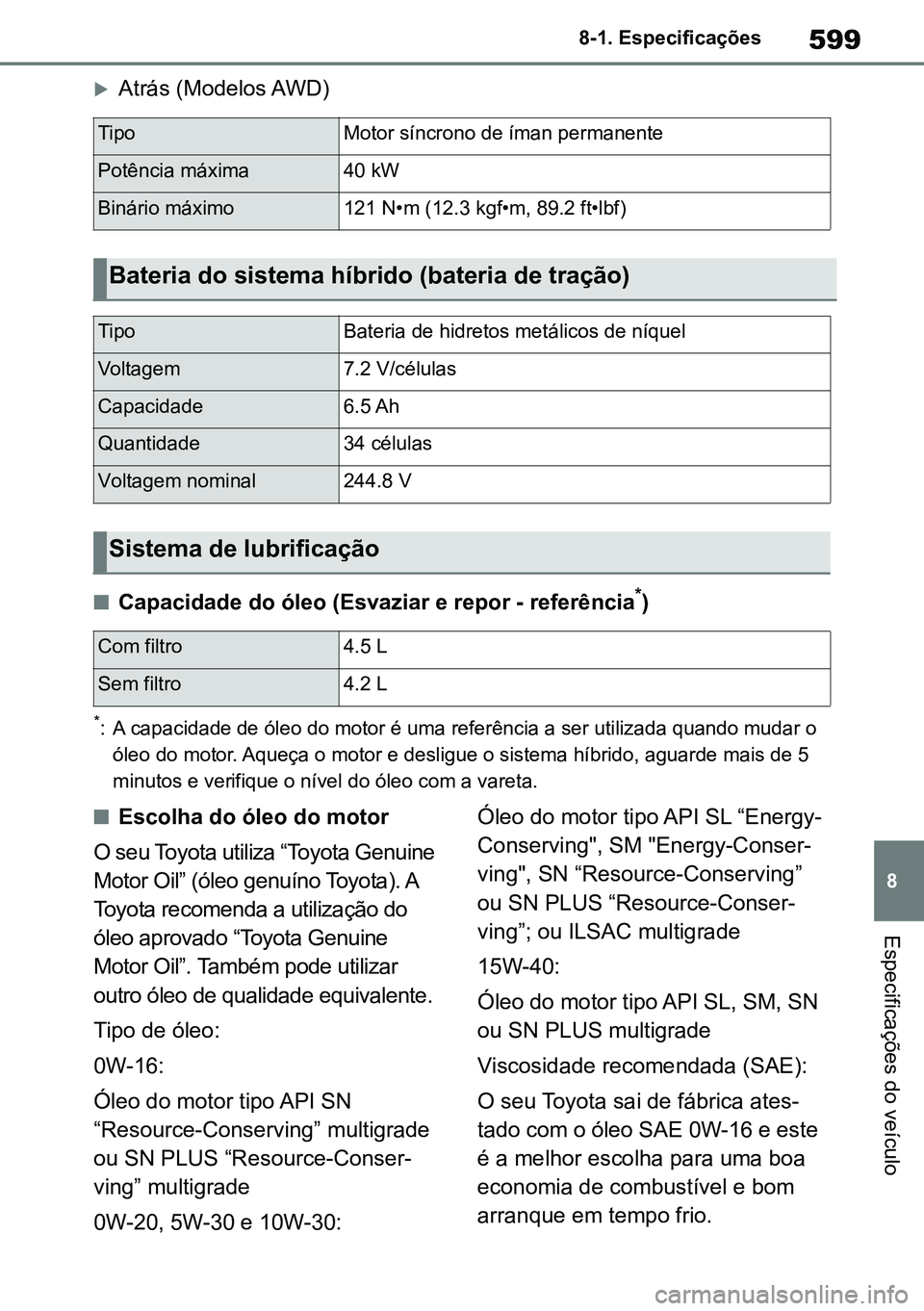

2019 TOYOTA RAV4 Manual de utilização (in Portuguese)

599
8
8-1. Especificações
Especificações do veículo
Atrás (Modelos AWD)
nCapacidade do óleo (Esvaziar e repor - referência*)
*: A capacidade de óleo do motor é uma referência a ser utilizada quando mudar o
óleo do motor. Aqueça o motor e desligue o sistema híbrido, aguarde mais de 5
minutos e verifique o nível do óleo com a vareta.
nEscolha do óleo do motor
O seu Toyota utiliza “Toyota Genuine
Motor Oil” (óleo genuíno Toyota). A
Toyota recomenda a utilização do
óleo aprovado “Toyota Genuine
Motor Oil”. Também pode utilizar
outro óleo de qualidade equivalente.
Tipo de óleo:
0W-16:
Óleo do motor tipo API SN
“Resource-Conserving” multigrade
ou SN PLUS “Resource-Conser -
ving” multigrade
0W-20, 5W-30 e 10W-30: Óleo do motor tipo API SL “Energy-
Conserving", SM "Energy-Conser
-
ving", SN “Resource-Conserving”
ou SN PLUS “Resource-Conser -
ving”; ou ILSAC multigrade
15W-40:
Óleo do motor tipo API SL, SM, SN
ou SN PLUS multigrade
Viscosidade recomendada (SAE):
O seu Toyota sai de fábrica ates -
tado com o óleo SAE 0W-16 e este
é a melhor escolha para uma boa
economia de combustível e bom
arranque em tempo frio.
TipoMotor síncrono de íman permanente
Potência máxima 40 kW
Binário máximo121 N•m (12.3 kgf•m, 89.2 ft•lbf)
Bateria do sistema híbrido (bateria de tração)
TipoBateria de hidretos metálicos de níquel
Voltagem7.2 V/células
Capacidade6.5 Ah
Quantidade34 células
Voltagem nominal244.8 V
Sistema de lubrificação
Com filtro4.5 L
Sem filtro 4.2 L
M42C86toeuenvhch08.fm Page 599 Monday, February 3, 2020 11:56 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 59904/02/20 00:38

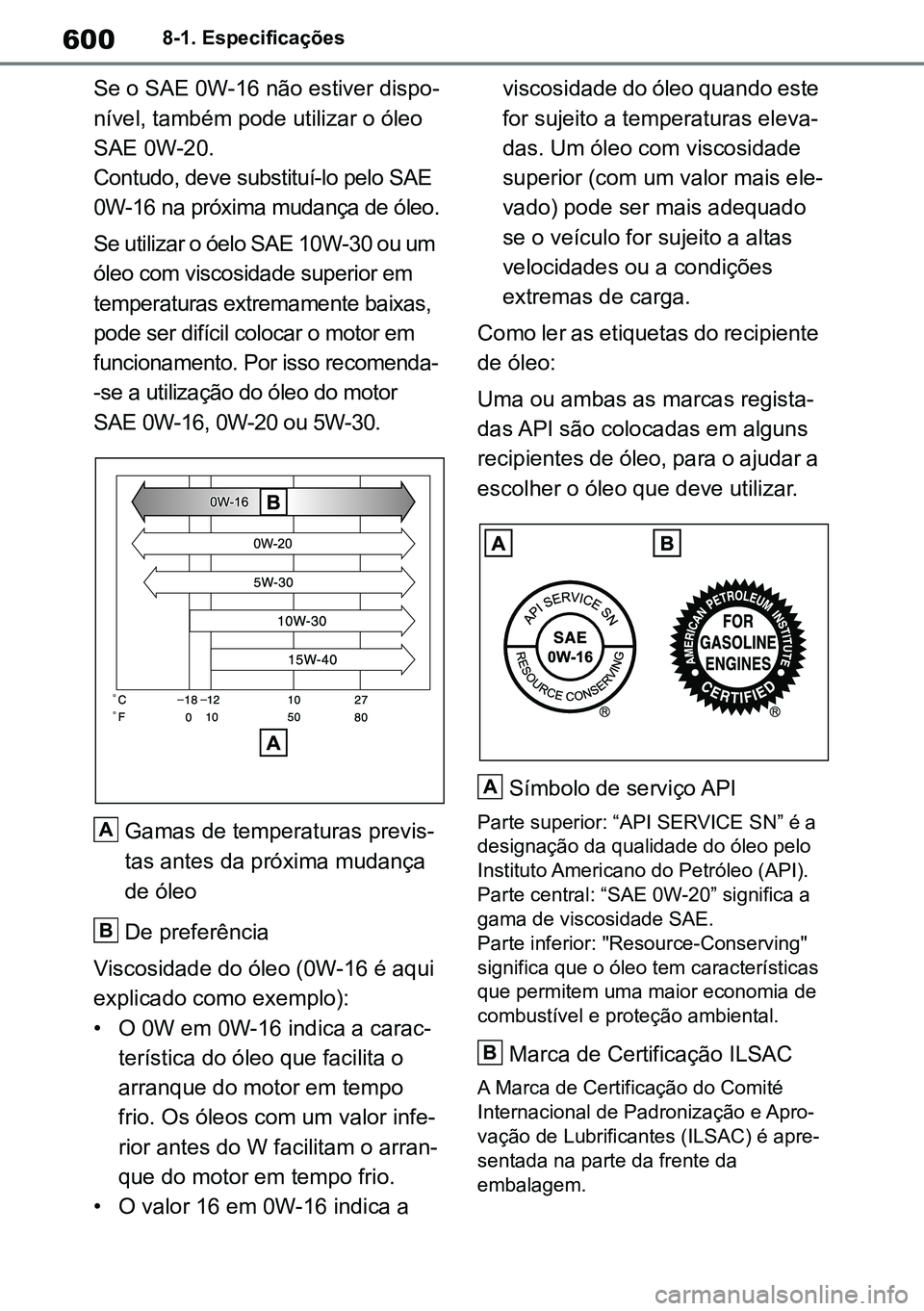

6008-1. Especificações
Se o SAE 0W-16 não estiver dispo-
nível, também pode utilizar o óleo
SAE 0W-20.
Contudo, deve substituí-lo pelo SAE
0W-16 na próxima mudança de óleo.
Se utilizar o óelo SAE 10W-30 ou um
óleo com viscosidade superior em
temperaturas extremamente baixas,
pode ser difícil colocar o motor em
funcionamento. Por isso recomenda-
-se a utilização do óleo do motor
SAE 0W-16, 0W-20 ou 5W-30.
Gamas de temperaturas previs -
tas antes da próxima mudança
de óleo
De preferência
Viscosidade do óleo (0W-16 é aqui
explicado como exemplo):
• O 0W em 0W-16 indica a carac- terística do óleo que facilita o
arranque do motor em tempo
frio. Os óleos com um valor infe -
rior antes do W facilitam o arran-
que do motor em tempo frio.
• O valor 16 em 0W-16 indica a viscosidade do óleo quando este
for sujeito a temperaturas eleva
-
das. Um óleo com viscosidade
superior (com um valor mais ele -
vado) pode ser mais adequado
se o veículo for sujeito a altas
velocidades ou a condições
extremas de carga.
Como ler as etiquetas do recipiente
de óleo:
Uma ou ambas as marcas regista -
das API são colocadas em alguns
recipientes de óleo, para o ajudar a
escolher o óleo que deve utilizar.
Símbolo de serviço API
Parte superior: “API SERVICE SN” é a
designação da qualidade do óleo pelo
Instituto Americano do Petróleo (API).
Parte central: “SAE 0W-20” significa a
gama de viscosidade SAE.
Parte inferior: "Resource-Conserving"
significa que o óleo tem características
que permitem uma maior economia de
combustível e proteção ambiental.
Marca de Certificação ILSAC
A Marca de Certificação do Comité
Internacional de Padronização e Apro -
vação de Lubrificantes (ILSAC) é apre-
sentada na parte da frente da
embalagem.
A
B
A
B
M42C86toeuenvhch08.fm Page 600 Monday, February 3, 2020 11:56 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 60004/02/20 00:38

601
8
8-1. Especificações
Especificações do veículo
*: A capacidade do líquido de refrigeração é uma referência.

Se for necessário substituir o líquido de refrigeração, contacte um concessionário Toyota
autorizado, reparador Toyota autorizado ou qualquer reparador da sua confiança.

Sistema de arrefecimento
Capacidade*
Motor a
gasolina6.7 L
Unidade de
controlo de
potência
2.0 L)
Tipo de líquido de refrigeração
Utilize um dos seguintes.
• “Toyota Super Long Life Coolant”• Equivalente de alta qualidade, tipo glicol-eti -
leno com uma base de refrigerante sem silí -
cio, amina, nitrato e borato, juntamente com
uma tecnologia de ácido orgânico híbrido de
longa duração
Não use apenas água simples.
Sistema de ignição (velas de ignição)
Marca DENSO FC16HR-Q8
Folga 0.8 mm
ATENÇÃO
nVelas de ignição com ponta de irídio
Utilize apenas velas de ignição com ponta de irídio. Não ajuste a folga da vela de
ignição.
Sistema elétrico (bateria de 12 volts)
Voltagem aos 20°C:
12.0 V ou superior
(Coloque o interruptor Power em OFF
[desligado] e ligue os máximos durante
30 segundos)
Se a voltagem for inferior ao valor
padrão, carregue a bateria de 12 volts.
Índices de cargaCarga rápida15 A max.
Carga lenta5 A max.
M42C86toeuenvhch08.fm Page 601 Monday, February 3, 2020 11:56 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 60104/02/20 00:38

6028-1. Especificações
*: A capacidade de fluido é uma quantidade de referência.Se for necessário substituir o fluido, contacte um concessionário Toyota autori -
zado, reparador Toyota autorizado ou qualquer reparador da sua confiança.
*: A capacidade de fluido é uma quantidade de referência. Se for necessário substituir o fluido, contacte um concessionário Toyota autori -
zado, reparador Toyota autorizado ou qualquer reparador da sua confiança.
*: Folga mínima do pedal quando pressionado com uma força de 300 N (30,5 kgf, 67,4 lbf) com o sistema híbrido em funcionamento.
Caixa de velocidades do sistema híbrido
Capacidade do fluido*3.9 L
Tipo de fluido Toyota Genuine ATF WS
ATENÇÃO
nTipo de fluido da caixa de velocidades do sistema híbrido
Se utilizar outro fluido que não o tipo acima indicado pode sentir vibrações ou
ouvir ruídos e, em último caso, danificar a caixa de velocidades do veículo.
Diferencial traseiro (motor elétrico traseiro) (modelos AWD)
Capacidade do fluido*1.7 L
Tipo de fluidoToyota Genuine ATF WS
ATENÇÃO
nTipo de fluido do diferencial traseiro
Se utilizar outro fluido do diferencial que não o tipo acima indicado pode sentir
vibrações ou ouvir ruídos e, em último caso, danificar o diferencial do veículo.
Travões
Folga do pedal*
Veículos com
volante à
esquerda
124 mm
Veículos com
volante à direita140 mm
Folga livre do pedal1.0  6.0 mm
Tipo de fluidoSAE J1703 ou FMVSS n.º 116 DOT 3
SAE J1704 oru FMVSS n.º 116 DOT 4
M42C86toeuenvhch08.fm Page 602 Monday, February 3, 2020 11:56 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 60204/02/20 00:38

603
8
8-1. Especificações
Especificações do veículo
nPneu convencional
Tipo A
Tipo B
nPneu de reserva compacto (se equipado)
nQuando rebocar um atrelado (veículos que podem rebocar um atrelado:
P.294)
Acrescente 20,0 kPa (0,2 kgf/cm
2 ou bar,
3 psi) à pressão recomendada e circule a
uma velocidade inferior a 100 km/h.
Direção
Folga livreInferior a 30 mm
Pneus e jantes
Medida do pneu225/65R17 102H
Pressão de enchi-
mento (Pressão
recomendada do
pneu frio)À frente230 kPa (2.3 kgf/cm2 ou bar, 33 psi)
Atrás230 kPa (2.3 kgf/cm2 ou bar, 33 psi)
Medida da jante17  7J
Binário de aperto103 N•m (10.5 kgf•m, 76 ft•lbf)
Medida do pneu225/60R18 100H
Pressão de enchi-
mento (Pressão
recomendada do
pneu frio)À frente230 kPa (2.3 kgf/cm2 ou bar, 33 psi)
Atrás230 kPa (2.3 kgf/cm2 ou bar, 33 psi)
Medida da jante18  7J
Binário de aperto103 N•m (10.5 kgf•m, 76 ft•lbf)
Medida do pneuT165/80D17 104M
Pressão de enchimento (Pres -
são recomendada do pneu frio)420 kPa (4.2 kgf/cm2 ou bar, 60 psi)
Medida da jante17  4T
Binário de aperto103 N•m (10.5 kgf•m, 76 ft•lbf)
M42C86toeuenvhch08.fm Page 603 Monday, February 3, 2020 11:56 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 60304/02/20 00:38

6048-1. Especificações
A: Lâmpada de halogéneo H16
B: Lâmpada sem casquilho (âmbar)
C: Lâmpada sem casquilho (transparente)
D: Lâmpada tubular
*: Se equipado
Lâmpadas
LâmpadasWTipo
Exterior
Luzes de nevoeiro da frente*19A
Luzes dos sinais de mudança de
direção da frente21B
Luzes dos sinais de mudança de
direção traseiros21B
Luzes de marcha-atrás16C
Luzes exteriores para os pés*5C
Interior
Luzes de cortesia8C
Luzes interiores/individuais à frente5C
Luz interior traseira 8D
Luz do compartimento da bagagem5C
M42C86toeuenvhch08.fm Page 604 Monday, February 3, 2020 11:56 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 60404/02/20 00:38

605
8
8-1. Especificações
Especificações do veículo
nUtilização de gasolina misturada
com etanol num motor a gasolina
A Toyota permite a utilização de gasolina
misturada com etanol desde que este
não ultrapasse os 10%. Certifique-
-se que a gasolina misturada com etanol
a ser utilizada tem um Número de Octa -nas correspondente ao acima indicado.
nSe o motor emitir pancadas
lConsulte um concessionário Toyota
autorizado, reparador Toyota autori
-
zado ou qualquer reparador da sua
confiança
lContudo, de vez em quando, pode
notar um ligeiro bater durante um
curto espaço de tempo durante a ace -
leração ou em subidas. Isto é normal
e não é motivo para preocupação.
Infor mações de combus -
tível
Quando encontrar as etique -
tas de combustível que se
seguem nos postos de abaste -
cimento, utilize apenas com -
bustível com uma destas
etiquetas.
Zona da UE:
O seu veículo deve utilizar ape -
nas gasolina sem chumbo em
conformidade com a norma
europeia EN228.
Para um excelente desempe -
nho do motor, escolha gasolina
sem chumbo com um Número
de Octanas de 95 ou superior.
Fora da zona da UE:
O seu veículo deve utilizar ape -
nas gasolina sem chumbo.
Para um excelente desempe -
nho do motor, escolha gasolina
sem chumbo com um Número
de Octanas de 91 ou superior.
ATENÇÃO
nAtenção à qualidade do combus -
tível
lNão utilize combustíveis inadequa -
dos. Se utilizar combustível inade -
quado pode danificar o motor.
lNão utilize gasolina com aditivos
metálicos, tais como manganês,
ferro ou chumbo. Se o fizer, pode
danificar o motor ou o sistema de
controlo de emissões.
lNão acrescente aditivos de com -
bustível de marcas brancas que
contenham aditivos metálicos.
lNão utilize gasolina misturada com
metanol com designações, tais
como M15, M85 ou M100.
A utilização de gasolina com meta -
nol pode causar danos ou falhas no
motor.
lZona da UE: Não deve utilizar com -
bustível bioetanol vendido sob
designações, tais como "E50" ou
"E85", bem como combustíveis que
contenham uma grande quantidade
de etanol. A utilização destes com -
bustíveis danifica o sistema de
combustível do veículo. Em caso
de dúvida, consulte um concessio -
nário Toyota autorizado, reparador
Toyota autorizado ou qualquer
reparador da sua confiança.
M42C86toeuenvhch08.fm Page 605 Monday, February 3, 2020 11:56 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 60504/02/20 00:38

6068-1. Especificações
ATENÇÃO
lFora da zona da UE: Não deve utili -
zar combustível bioetanol vendido
sob designações, tais como “E50”
ou “E85”, bem como combustíveis
que contenham uma grande quanti -
dade de etanol. O seu veículo pode
utilizar gasolina misturada com um
teor máximo de 10% de etanol. A
utilização de combustíveis com
mais de 10% de teor de etanol
(E10) danifica o sistema de com -
bustível do veículo. Certifique-se
que o reabastecimento é feito ape -
nas numa fonte onde a especifica -
ção e qualidade do combustível
podem ser garantidas. Em caso de
dúvida, consulte um concessionário
Toyota autorizado, reparador
Toyota autorizado ou qualquer
reparador da sua confiança.
M42C86toeuenvhch08.fm Page 606 Monday, February 3, 2020 11:56 PM
RAV4HV_OM_OM42C86E-1 maiadouro 04022020.pdf 60604/02/20 00:38
