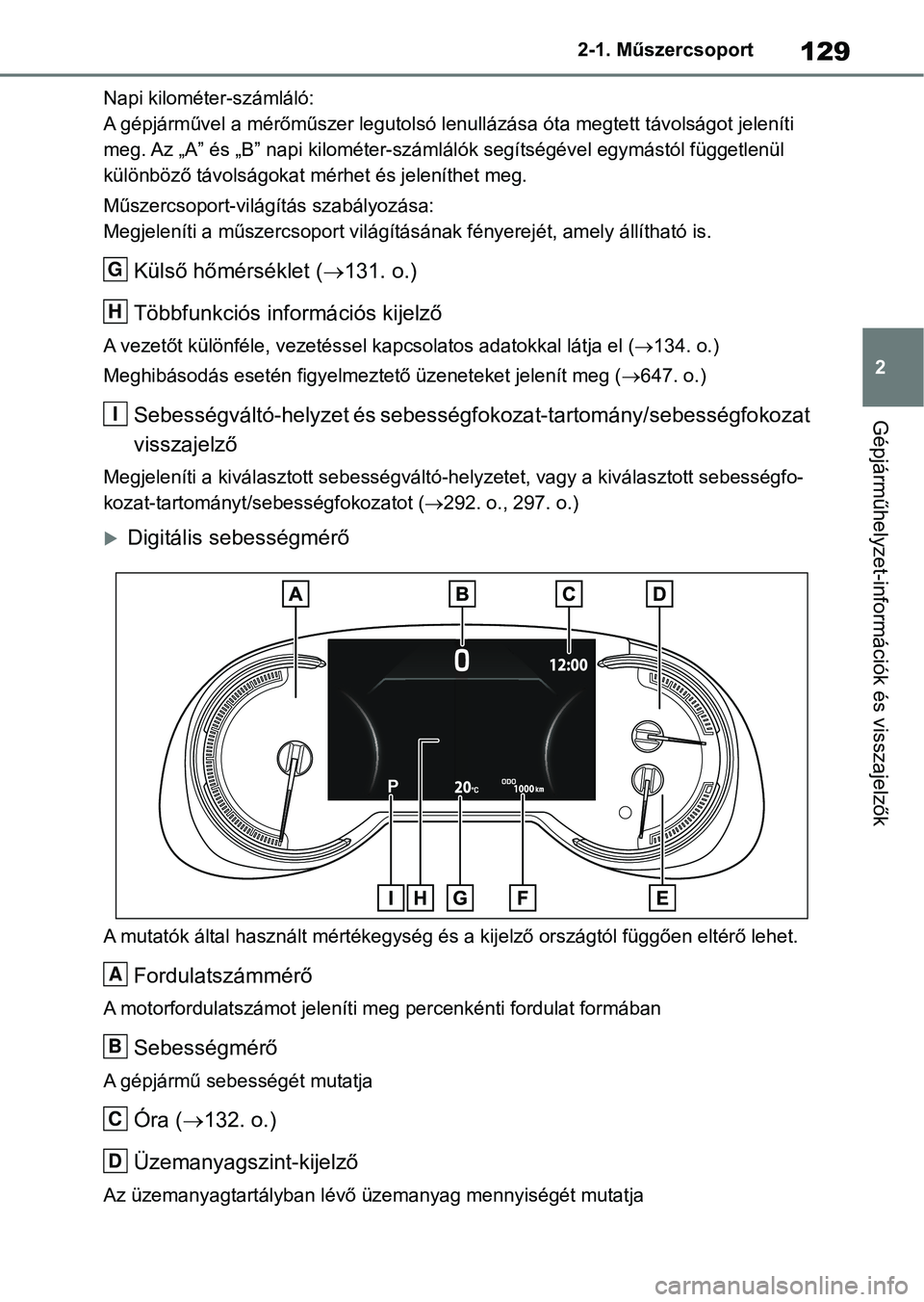

129
2
2-1. Műszercsoport
Gépjárműhelyzet-információk és visszajelzők
Napi kilométer-számláló:
A gépjárművel a mérőműszer legutol
só lenullázása óta megtett távolságot jeleníti
meg. Az „A” és „B” napi kilométe r-számlálók segítségével egymás tól függetlenül
különböző távolságokat mérhet és jeleníthet meg.
Műszercsoport-világítás szabályozása:
Megjeleníti a műszercsoport vil ágításának fényerejét, amely állítható is.
Külső hőmérséklet ( 131. o.)
Többfunkciós információs kijelző
A vezetőt különféle, vezetéssel kapcsolatos adatokkal látja el (134. o.)
Meghibásodás esetén figyelmeztető üzeneteket jelenít meg ( 647. o.)
Sebességváltó-helyzet és sebességfokozat-tartomány/sebességfokozat
visszajelző
Megjeleníti a kiválaszt ott sebességváltó-helyzetet, vagy a kivá lasztott sebességfo-
kozat-tartományt/sebességfokozatot ( 292. o., 297. o.)
Digitális sebességmérő
A mutatók által használt mértékegység és a kijelző országtól fü ggően eltérő lehet.
Fordulatszámmérő
A motorfordulatszámot jeleníti meg percenkénti fordulat formába n
Sebességmérő
A gépjármű sebességét mutatja
Óra (132. o.)
Üzemanyagszint-kijelző
Az üzemanyagtartályban lévő ü zemanyag mennyiségét mutatja
G
H
I
A
B
C
D

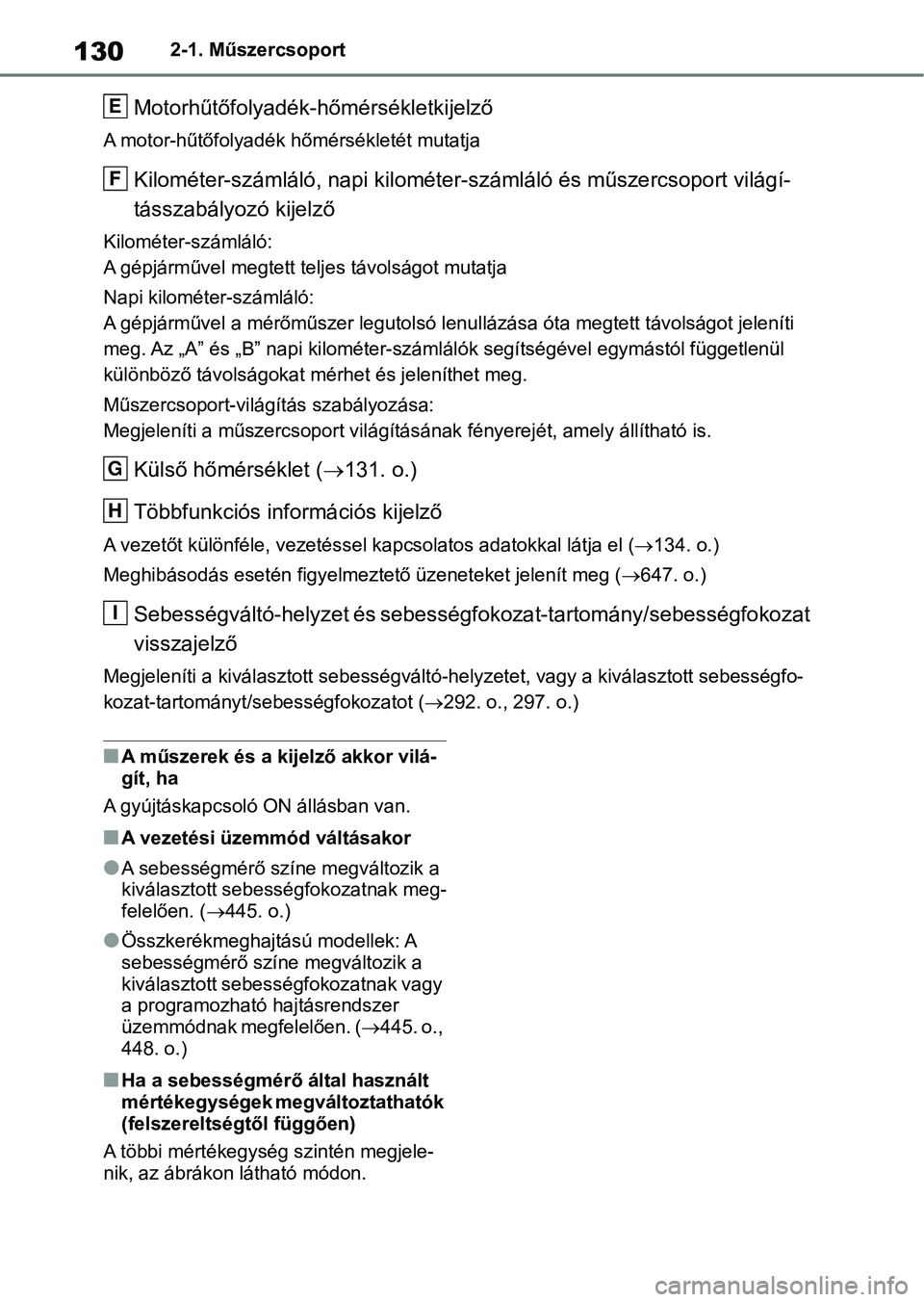

1302-1. Műszercsoport
Motorhűtőfolyadék-hőmérsékletkijelző
A motor-hűtőfolyadék hőmérsékletét mutatja
Kilométer-számláló, nap i kilométer-számláló és műszercsoport világí-
tásszabályozó kijelző
Kilométer-számláló:
A gépjárművel megt ett teljes távolságot mutatja
Napi kilométer-számláló:
A gépjárművel a mérőműszer legutol só lenullázása óta megtett távolságot jeleníti
meg. Az „A” és „B” napi kilométe r-számlálók segítségével egymás tól függetlenül
különböző távolságokat mérhet és jeleníthet meg.
Műszercsoport-világítás szabályozása:
Megjeleníti a műszercsoport vil ágításának fényerejét, amely állítható is.
Külső hőmérséklet ( 131. o.)
Többfunkciós információs kijelző
A vezetőt különféle, vezetéssel kapcsolatos adatokkal látja el (134. o.)
Meghibásodás esetén figyelmeztető üzeneteket jelenít meg ( 647. o.)
Sebességváltó-helyzet és sebességfokozat-tartomány/sebességfokozat
visszajelző
Megjeleníti a kiválaszt ott sebességváltó-helyzetet, vagy a kivá lasztott sebességfo-
kozat-tartományt/sebességfokozatot ( 292. o., 297. o.)
nA műszerek és a kijelző akkor vilá-
gít, ha
A gyújtáskapcsoló ON állásban van.
nA vezetési üzemmód váltásakor
lA sebességmérő színe megváltozik a
kiválasztott sebességfokozatnak meg-
felelően. ( 445. o.)
lÖsszkerékmeghajt ású modellek: A
sebességmérő színe megváltozik a
kiválasztott sebességfokozatnak vagy
a programozható hajtásrendszer
üzemmódnak megfelelően. ( 445. o.,
448. o.)
nHa a sebességmérő által használt
mértékegységek megváltoztathatók
(felszereltségtől függően)
A többi mértékegység szintén megjele-
nik, az ábrákon látható módon.
E
F
G
H
I

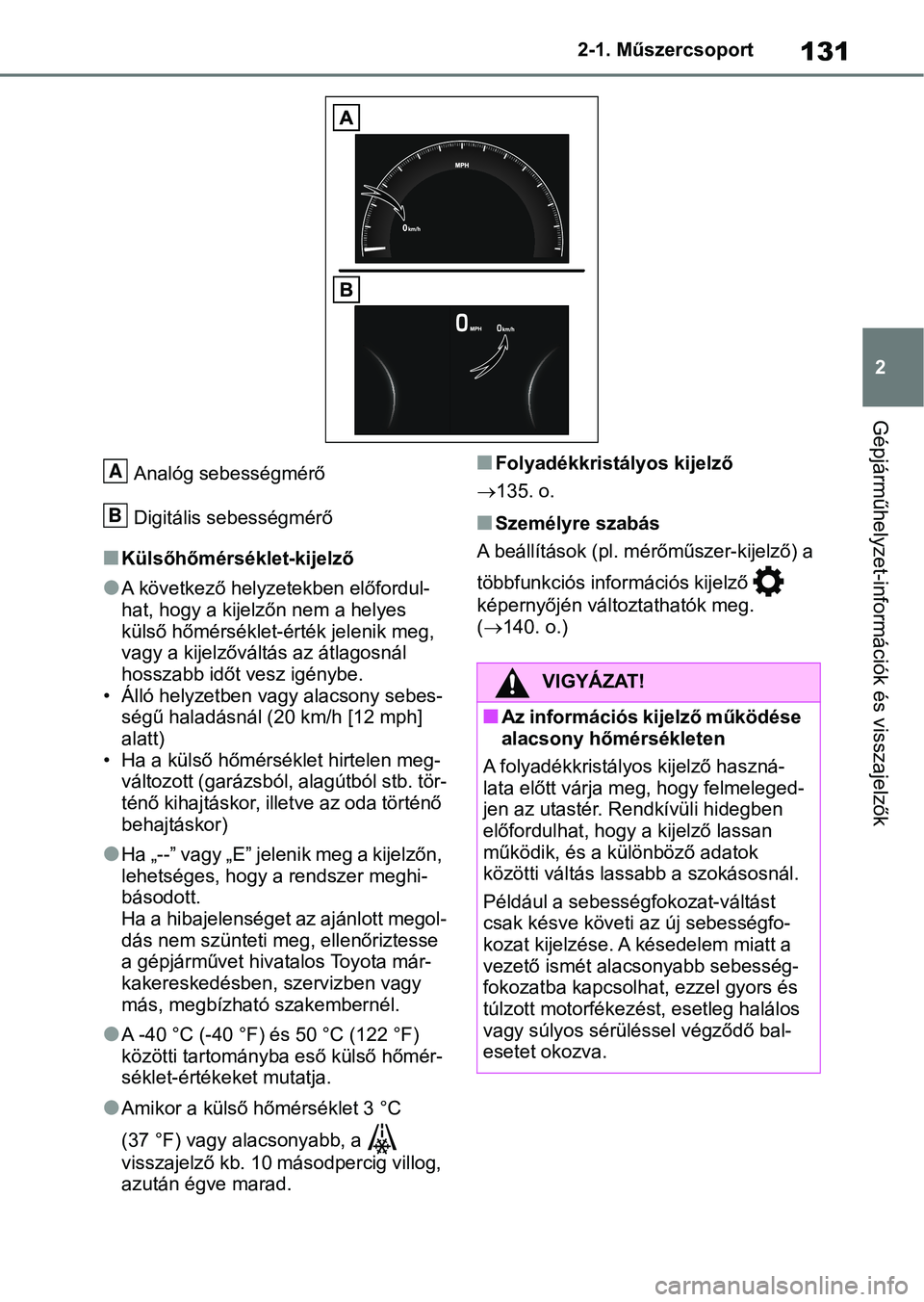

131
2
2-1. Műszercsoport
Gépjárműhelyzet-információk és visszajelzők
Analóg sebességmérő
Digitális sebességmérő
nKülsőhőmérséklet-kijelző
lA következő helyzetekben előfordul-
hat, hogy a kijelz
őn nem a helyes
külső hőmérséklet-érték jelenik meg,
vagy a kijelzővált ás az átlagosnál
hosszabb időt vesz igénybe.
• Álló helyzetben vagy alacsony sebes- ségű haladásnál ( 20 km/h [12 mph]
alatt)
• Ha a külső hőmérséklet hirtelen meg- változott (garázsból, alagútból stb. tör-
ténő kihajtáskor, illetve az oda történő
behajtáskor)
lHa „--” vagy „E” jelenik meg a kijelzőn,
lehetséges, hogy a rendszer meghi-
básodott.
Ha a hibajelenséget az ajánlott megol-
dás nem szünteti meg, ellenőriztesse
a gépjárművet hivatalos Toyota már-
kakereskedésben, szervizben vagy
más, megbízható szakembernél.
lA -40 °C (-40 °F) és 50 °C (122 °F)
közötti tartomány ba eső külső hőmér-
séklet-értékeket mutatja.
lAmikor a külső hőmérséklet 3 °C
(37 °F) vagy alacsonyabb, a
visszajelző kb. 10 másodpercig villog,
azután égve marad.
nFolyadékkristályos kijelző
 135. o.
nSzemélyre szabás
A beállítások (pl. mérőműszer-kijelző) a
többfunkciós információs kijelző
képernyőjén változtathatók meg.
( 140. o.)
A
B
VIGYÁZAT!
nAz információs kijelző működése
alacsony hőmérsékleten
A folyadékkristályos kijelző haszná-
lata előtt várja meg, hogy felmeleged-
jen az utastér. Rendkívüli hidegben
előfordulhat, hogy a kijelző lassan
működik, és a különböző adatok
közötti váltás lassa bb a szokásosnál.
Például a sebességfokozat-váltást
csak késve követi az új sebességfo-
kozat kijelzése. A késedelem miatt a
vezető ismét alacsonyabb sebesség-
fokozatba kapcsolh at, ezzel gyors és
túlzott motorfékezést , esetleg halálos
vagy súlyos sérülé ssel végződő bal-
esetet okozva.

1322-1. Műszercsoport
Az „ODO TRIP” kapcsoló megnyo-
másával vált a kilométer-számláló,
az „A” napi kilométer-számláló és a
„B” napi kilométer-számláló, vala-
mint a műszercso port-világítás
fényereje közt.
 Ha a napi kilométer-számláló lát-
ható a kijelzőn, akkor azt a kap-
csoló nyomva tartásával
lenullázhatja.
 Ha a műszercsoport-világítás-
szabályozás kijelző jelenik meg,
a kapcsoló lenyomásával és
nyomva tartásával állíthatja be a
műszercsoport világítás fényere-
jét.
nA műszercsoport-világítás fényere-
jének beállítása
A műszercsoport-vil ágítás fényereje a
hátsó helyzetjelző lámpák be-, illetve
kikapcsolt állapotának esetére külön-
külön beállítható. Min dazonáltal világos
környezetben (nappal stb.) a hátsó hely-
zetjelző lámpák bekapcsolása nem vál-
toztatja meg a műszercsoport-világítás
fényerejét.
Az óra a többfunkciós információs
kijelzőn vagy az audiorendszer
kijelzőjén állítható be.
Navigációs vagy multimédia-
rendszer nélküli gépjárművek
A többfunkciós információs kijelző
képernyőjén a „Clock :00” (Óra
:00) megjelenítésével megváltoztat-
hatja az órával kapcsolatos beállí-
tásokat.
 A percszámláló nullázása
 Az óra váltása 12 órás és 24
órás kijelző formátum közt.
 Idő beállítása
nA percszámláló nullázása
1 Nyomja meg a mérőműszer
vezérlőkapcsolóinak vagy
FIGYELEM
nA motor és a moto ralkatrészek
károsodásának megelőzése
érdekében
lNe engedje a fordulatszámmérő
tűjét a piros zónába menni, mert az
a motor maximá lis sebességét
jelöli.
lHa a motorhűtőfolyadék-hőmérsék-
letkijelző mutatója a piros zónába
ér („H”), a motor túlmelegedhet.
Ebben az esetben azonnal álljon
meg a gépjárművel biztonságos
helyen, és ellenőrizze a motort,
miután az teljesen lehűlt.
(682. o.)
Az „ODO TRIP” kapcsoló
használata
Órabeállítás

133
2
2-1. Műszercsoport
Gépjárműhelyzet-információk és visszajelzők
gombját a kormánykeréken,
majd kattintson a gombra.
2 Nyomja meg a mérőműszer
vezérlőkapcsolóinak vagy
gombját a kormánykeréken,
majd válassza ki a „Clock :00”
(Óra :00) opciót.
A „Clock :00” kép ernyőn a műszer-
csoport vezérlőkapcsolók
gombjának megnyomásával a
„Minutes” (Perc )-et 00-ra.
 0 és 29 közt a percet lefelé kere-
kíti.
(Pl. 1:00 és 1:29 kö zti idő 1:00-ként
jelenik meg)
 30 és 59 közt a percet felfelé
kerekíti.
(Pl. 1:30 és 1:59 kö zti idő 2:00-ként
jelenik meg)
nIdő beállítása
1 Nyomja meg a mérőműszer
vezérlőkapcsolóinak vagy
gombját a kormánykeréken,
majd kattintson a gombra.
2 Nyomja meg a mérőműszer
vezérlőkapcsolóinak vagy
gombját a kormánykeréken,
majd válassza ki a „Clock :00”
(Óra :00) opciót.
3 A „Clock :00” (Óra :00) képer-
nyőn nyomja meg és tartsa
lenyomva a mérőműszer vezér-
lőkapcsolók gombját. 4
Nyomja meg a m űszercsoport
vezérlőkapcsolók vagy
gombját a „12H/24H”, a „Time”
(Idő) vagy „Minut es” (Perc) kivá-
lasztásához.
5 A kijelzőtartalom váltásához
nyomja meg a vagy a
gombot a mérőműszerek vezér-
lőkapcsolóin.
A beállítás befejezése után nyomja
meg a gombot az előző képernyő-
höz való visszalépéshez.
Navigációs vagy multimédia-
rendszerrel felszerelt gépjármű-
vek
Lásd a „Navigációs és multimédia-
rendszer kezelési útmutató”-t vagy
a „Multimédia-rendszer kezelési
útmutató”-t.

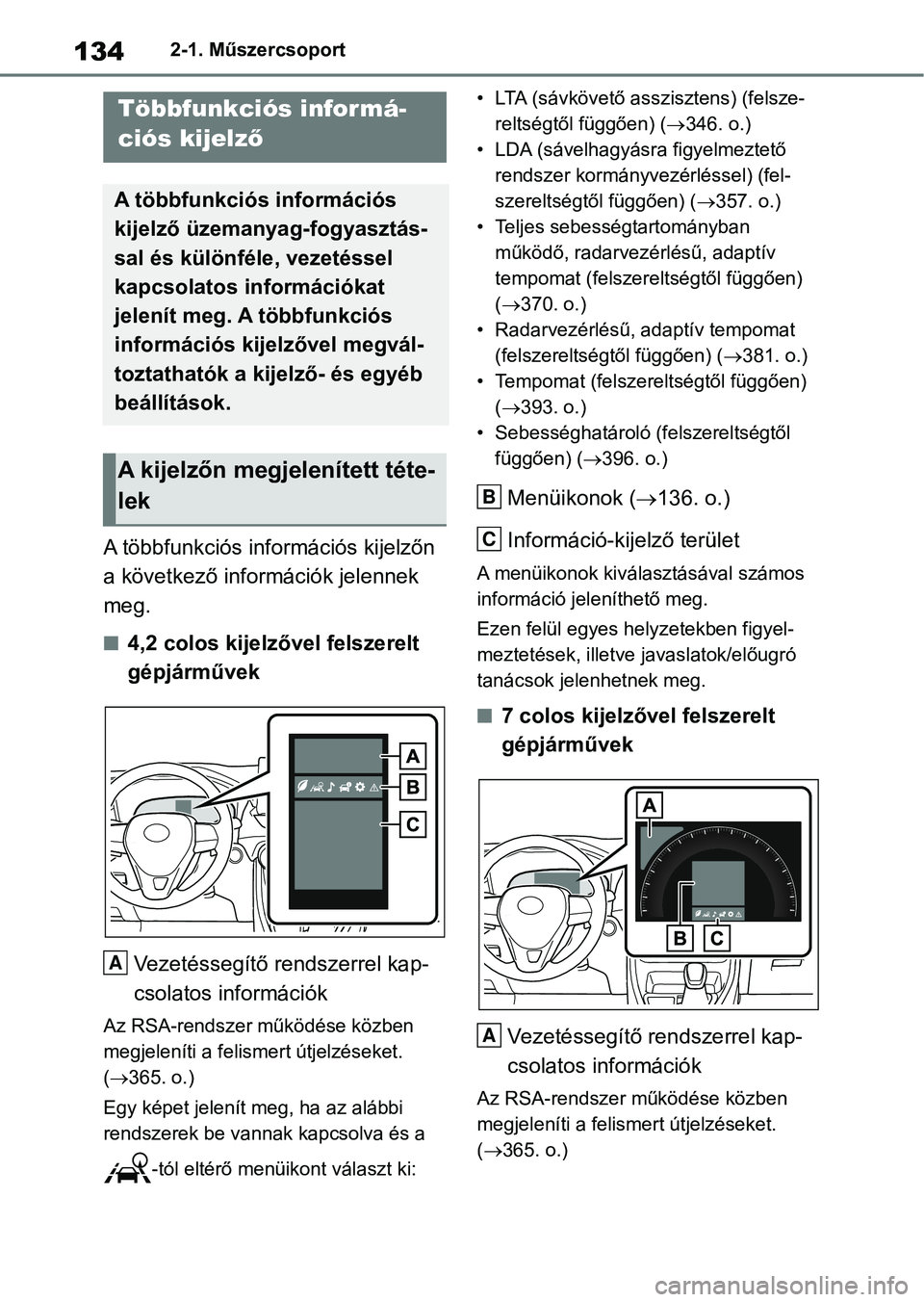

1342-1. Műszercsoport
A többfunkciós információs kijelzőn
a következő információk jelennek
meg.
n4,2 colos kijelzővel felszerelt
gépjárművekVezetéssegítő rendszerrel kap-
csolatos információk
Az RSA-rendszer működése közben
megjeleníti a felismert útjelzéseket.
(365. o.)
Egy képet jelenít meg, ha az alábbi
rendszerek be vannak kapcsolva és a -tól eltérő menüikont választ ki: • LTA (sávkövető asszisztens) (felsze-
reltségtől függően) ( 346. o.)
• LDA (sávelhagyásra figyelmeztető rendszer kormányve zérléssel) (fel-
szereltségtől függően) ( 357. o.)
• Teljes sebességtartományban működő, radarvezérlésű, adaptív
tempomat (felszere ltségtől függően)
(370. o.)
• Radarvezérlésű, adaptív tempomat (felszereltségtől függően) ( 381. o.)
• Tempomat (felszereltségtől függően) (393. o.)
• Sebességhatároló (felszereltségtől függően) ( 396. o.)
Menüikonok ( 136. o.)
Információ-kijelző terület
A menüikonok kiválasztásával számos
információ jeleníthető meg.
Ezen felül egyes helyzetekben figyel-
meztetések, illetve javaslatok/előugró
tanácsok jelenhetnek meg.
n7 colos kijelzőv el felszerelt
gépjárművek
Vezetéssegítő ren dszerrel kap-
csolatos információk
Az RSA-rendszer működése közben
megjeleníti a felismert útjelzéseket.
( 365. o.)
Többfunkciós informá-
ciós kijelz ő
A többfunkciós információs
kijelző üzemanyag-fogyasztás-
sal és különféle, vezetéssel
kapcsolatos információkat
jelenít meg. A többfunkciós
információs kijelzővel megvál-
toztathatók a kijelző- és egyéb
beállítások.
A kijelzőn megjelenített téte-
lek
A
B
C
A

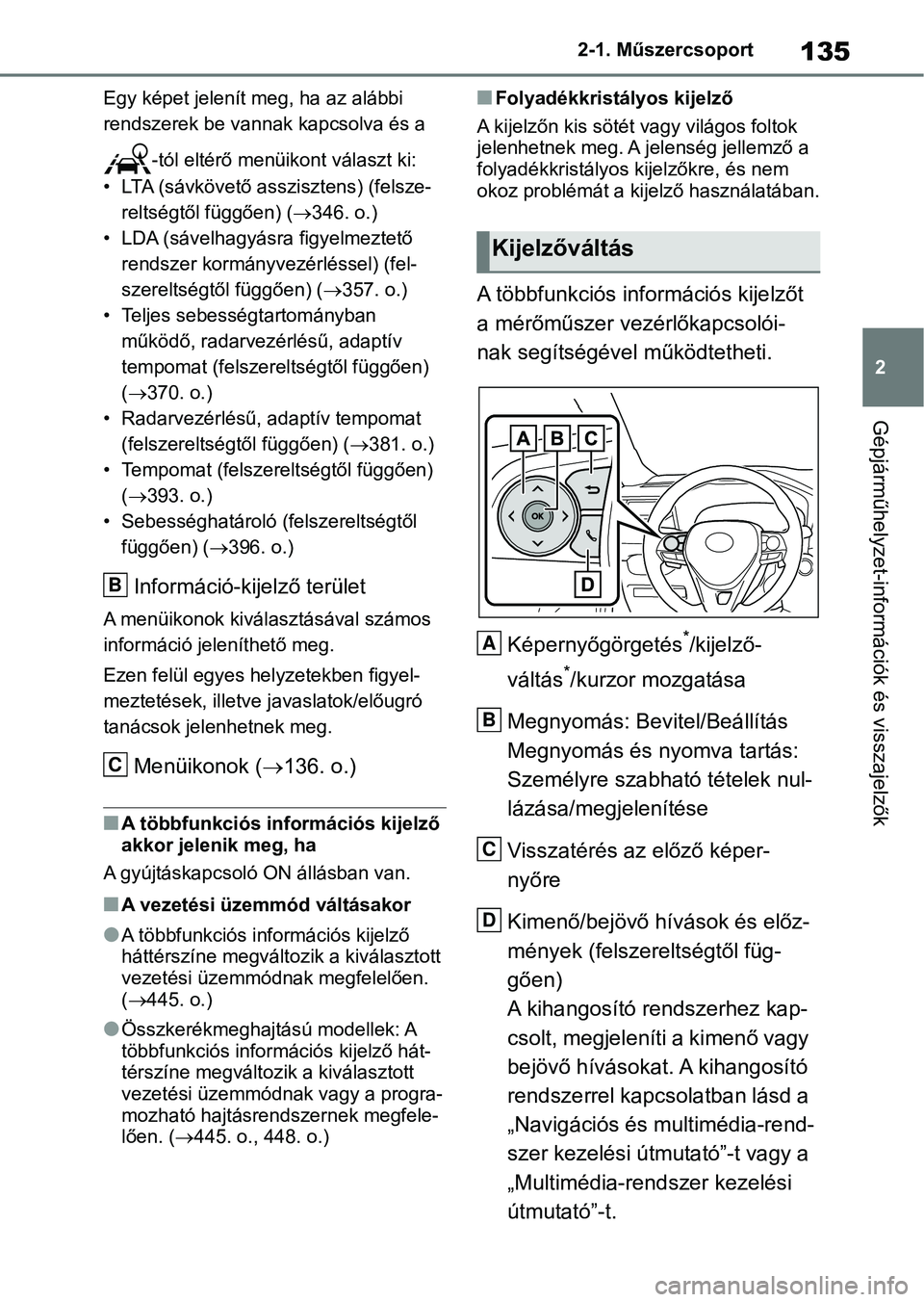

135
2
2-1. Műszercsoport
Gépjárműhelyzet-információk és visszajelzők
Egy képet jelenít meg, ha az alábbi
rendszerek be vannak kapcsolva és a
-tól eltérő menüikont választ ki:
• LTA (sávkövető asszisztens) (felsze- reltségtől függően) ( 346. o.)
• LDA (sávelhagyásra figyelmeztető rendszer kormányve zérléssel) (fel-
szereltségtől függően) ( 357. o.)
• Teljes sebességtartományban működő, radarvezérlésű, adaptív
tempomat (felszereltségtől függően)
( 370. o.)
• Radarvezérlésű, adaptív tempomat (felszereltségtől függően) ( 381. o.)
• Tempomat (felszereltségtől függően) ( 393. o.)
• Sebességhatároló (felszereltségtől függően) ( 396. o.)
Információ-kije lző terület
A menüikonok kiválasztásával számos
információ jeleníthető meg.
Ezen felül egyes helyzetekben figyel-
meztetések, illetve javaslatok/előugró
tanácsok jelenhetnek meg.
Menüikonok ( 136. o.)
nA többfunkciós információs kijelző
akkor jelenik meg, ha
A gyújtáskapcsoló ON állásban van.
nA vezetési üzemmód váltásakor
lA többfunkciós információs kijelző
háttérszíne megváltozik a kiválasztott
vezetési üzemmódnak megfelelően.
( 445. o.)
lÖsszkerékmeghajt ású modellek: A
többfunkciós információs kijelző hát-
térszíne megváltoz ik a kiválasztott
vezetési üzemmódnak vagy a progra-
mozható hajtásrendszernek megfele-
lően. ( 445. o., 448. o.)
nFolyadékkristályos kijelző
A kijelzőn kis sötét v agy világos foltok
jelenhetnek meg. A j elenség jellemző a
folyadékkristályos kijelzőkre, és nem
okoz problémát a kijelző használatában.
A többfunkciós információs kijelzőt
a mérőműszer vezérlőkapcsolói-
nak segítségével működtetheti.
Képernyőgörgetés
*/kijelző-
váltás
*/kurzor mozgatása
Megnyomás: Bevitel/Beállítás
Megnyomás és nyomva tartás:
Személyre szabható tételek nul-
lázása/meg jelenítése
Visszatérés az előző képer-
nyőre
Kimenő/bejövő hívások és előz-
mények (felszereltségtől füg-
gően)
A kihangosító rendszerhez kap-
csolt, megjeleníti a kimenő vagy
bejövő hívásokat. A kihangosító
rendszerrel kapcsolatban lásd a
„Navigációs és multimédia-rend-
szer kezelési útmutató”-t vagy a
„Multimédia-rend szer kezelési
útmutató”-t.
B
C
Kijelzőváltás
A
B
C
D

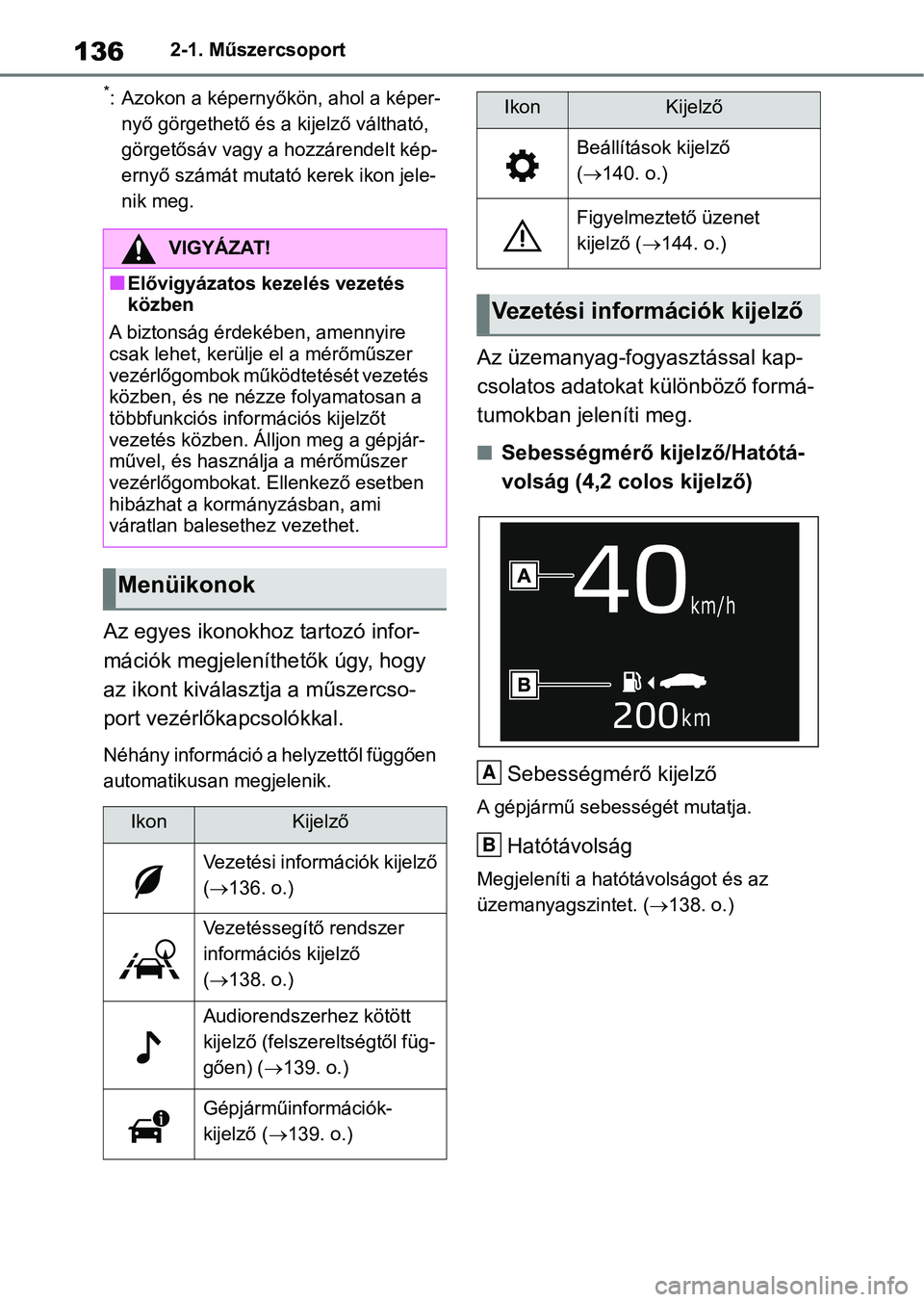

1362-1. Műszercsoport
*: Azokon a képernyőkön, ahol a képer-
nyő görgethető és a kijelző váltható,
görgetősáv vagy a hozzárendelt kép-
ernyő számát mutató kerek ikon jele-
nik meg.
Az egyes ikonokhoz tartozó infor-
mációk megjeleníthetők úgy, hogy
az ikont kiválasztja a műszercso-
port vezérlőkapcsolókkal.
Néhány információ a helyzettől függően
automatikusan megjelenik.
Az üzemanyag-fogyasztással kap-
csolatos adatokat különböző formá-
tumokban jeleníti meg.
nSebességmérő kijelző/Hatótá-
volság (4,2 colos kijelző)
Sebességmérő kijelző
A gépjármű sebességét mutatja.
Hatótávolság
Megjeleníti a hatót ávolságot és az
üzemanyagszintet. ( 138. o.)
VIGYÁZAT!
nElővigyázatos kezelés vezetés
közben
A biztonság érde kében, amennyire
csak lehet, kerülje el a mérőműszer
vezérlőgombok működt etését vezetés
közben, és ne nézz e folyamatosan a
többfunkciós információs kijelzőt
vezetés közben. Á lljon meg a gépjár-
művel, és használja a mérőműszer
vezérlőgombokat. Ellenkező esetben
hibázhat a kormányzásban, ami
váratlan balesethez vezethet.
Menüikonok
IkonKijelző
Vezetési információk kijelző
(136. o.)
Vezetéssegítő rendszer
információs kijelző
(138. o.)
Audiorendszerhez kötött
kijelző (felszereltségtől füg-
gően) ( 139. o.)
Gépjárműinformációk-
kijelző ( 139. o.)
Beállítások kijelző
(140. o.)
Figyelmeztető üzenet
kijelző (144. o.)
Vezetési információk kijelző
IkonKijelző
A
B
