2018 TOYOTA RAV4 Kezelési útmutató (in Hungarian)

689
9
9-1. Műszaki adatok

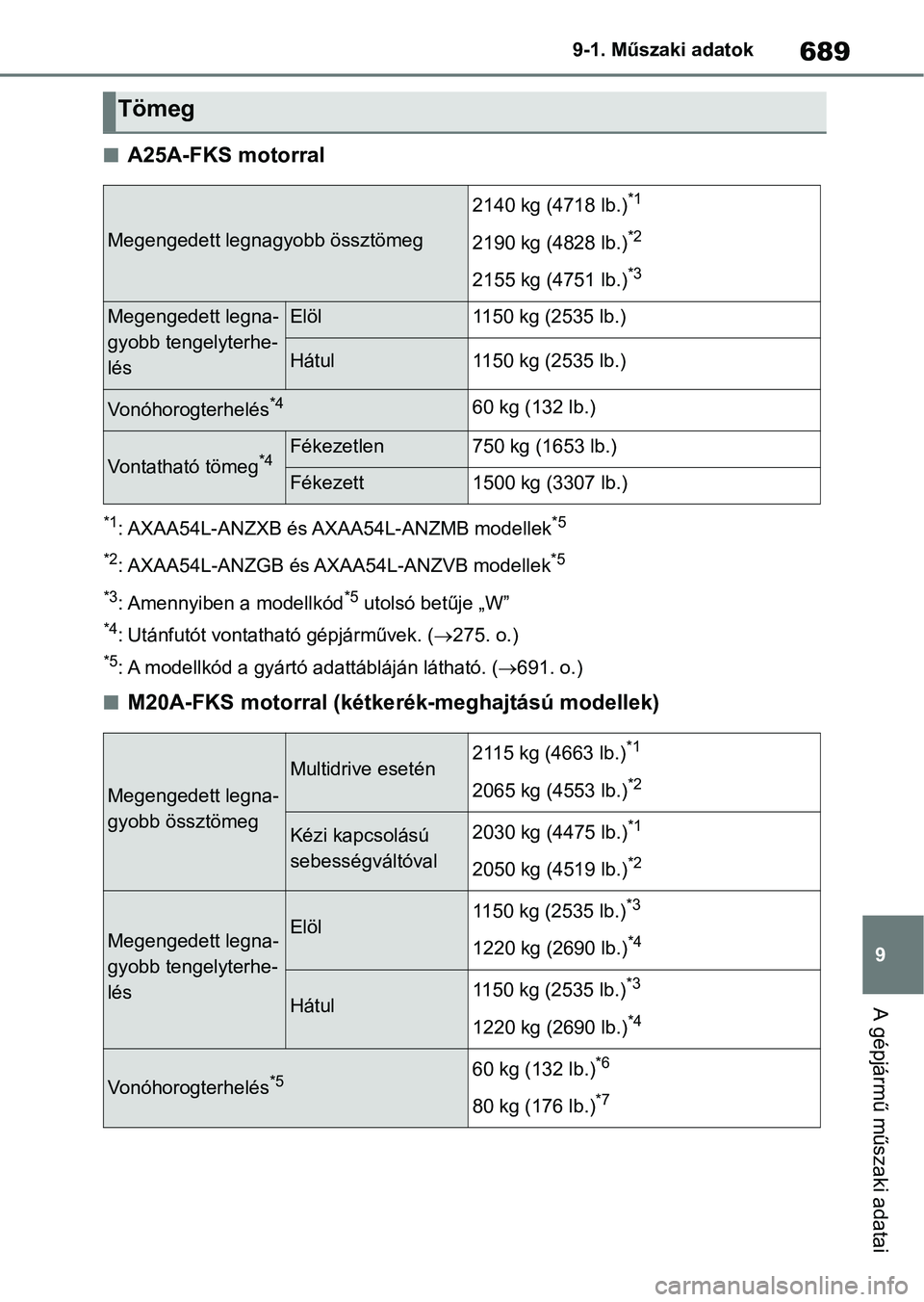

A gépjármű műszaki adatai
nA25A-FKS motorral
*1: AXAA54L-ANZXB és AXAA54L-ANZMB modellek*5
*2
: AXAA54L-ANZGB és AXAA54L-ANZVB modellek*5
*3
: Amennyiben a modellkód*5 utolsó betűje „W”
*4: Utánfutót vontatható gépjárművek. ( 275. o.)
*5: A modellkód a gyártó adattábláján látható. (691. o.)
nM20A-FKS motorral (kétkerék-meghajtású modellek)
Tömeg
Megengedett legnagyobb össztömeg
2140 kg (4718 lb.)*1
2190 kg (4828 lb.)*2
2155 kg (4751 lb.)*3
Megengedett legna-
gyobb tengelyterhe-
lésElöl1150 kg (2535 lb.)
Hátul1150 kg (2535 lb.)
Vonóhorogterhelés*460 kg (132 lb.)
Vontatható tömeg*4Fékezetlen750 kg (1653 lb.)
Fékezett1500 kg (3307 lb.)
Megengedett legna-
gyobb össztömeg
Multidrive esetén2115 kg (4663 lb.)*1
2065 kg (4553 lb.)*2
Kézi kapcsolású
sebességváltóval2030 kg (4475 lb.)*1
2050 kg (4519 lb.)*2
Megengedett legna-
gyobb tengelyterhe-
lésElöl1150 kg (2535 lb.)*3
1220 kg (2690 lb.)*4
Hátul1150 kg (2535 lb.)*3
1220 kg (2690 lb.)*4
Vonóhorogterhelés*560 kg (132 lb.)*6
80 kg (176 lb.)*7

6909-1. Műszaki adatok
*1: Amennyiben a modellkód*8 utolsó betűje „B”.
*2: Amennyiben a modellkód*8 utolsó betűje „W”.
*3: MXAA52L-ANXXBW modellek kivételével*8
*4
: MXAA52L-ANXXBW modellek*8
*5
: Utánfutót vontatható gépjárművek. ( 275. o.)
*6: Multidrive esetén
*7: Kézi kapcsolású sebességváltóval
*8: A modellkód a gyártó adattábláján látható. (691. o.)
nM20A-FKS motorral (összkerékmeghajtású modellek Multidrive-val)
*1: MXAA54L-ANXXB és MXAA54L-ANXMB modellek*6
*2
: MXAA54L-ANXGB és M XAA54L-ANXVB modellek*6
*3
: Amennyiben a modellkód*6 utolsó betűje „W”.
*4: Amennyiben a modellkód*6 utolsó betűje „B”.
*5: Utánfutót vontatható gépjárművek. ( 275. o.)
*6: A modellkód a gyártó adattábláján látható. (691. o.)
Vontatható tömeg*5
Fékezetlen750 kg (1653 lb.)
Fékezett1500 kg (3307 lb.)*6
2000 kg (4409 lb.)*7
Megengedett legnagyobb össztömeg
2125 kg (4685 lb.)*1
2180 kg (4806 lb.)*2
2155 kg (4751 lb.)*3
Megengedett legna-
gyobb tengelyterhe-
lésElöl1150 kg (2535 lb.)*4
1220 kg (2690 lb.)*3
Hátul1150 kg (2535 lb.)*4
1220 kg (2690 lb.)*3
Vonóhorogterhelés*560 kg (132 lb.)
Vontatható tömeg*5Fékezetlen750 kg (1653 lb.)
Fékezett1500 kg (3307 lb.)

691
9
9-1. Műszaki adatok
A gépjármű műszaki adatai

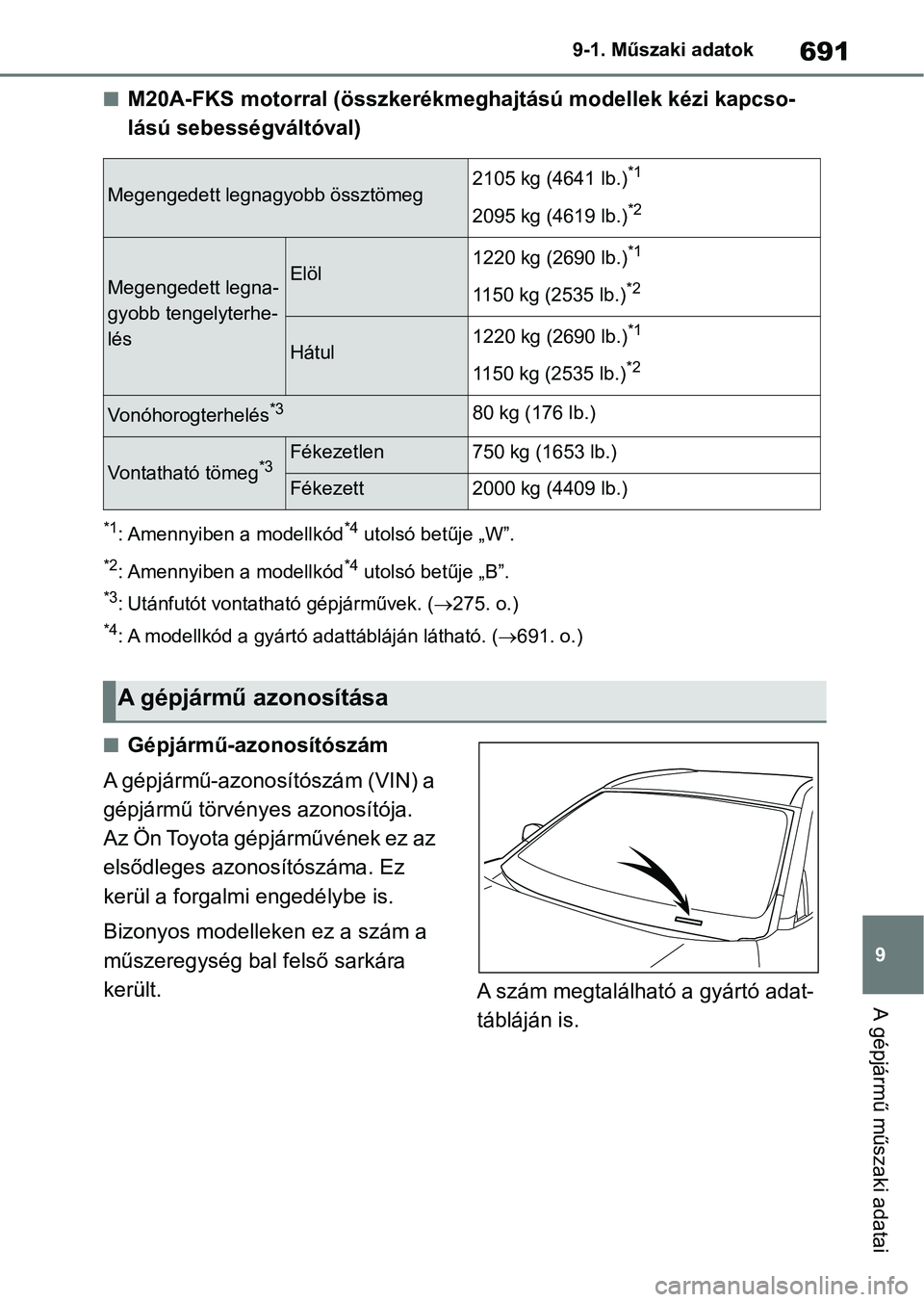

nM20A-FKS motorral (összkerékmeghajtású modellek kézi kapcso-
lású sebességváltóval)
*1: Amennyiben a modellkód*4 utolsó betűje „W”.
*2: Amennyiben a modellkód*4 utolsó betűje „B”.
*3: Utánfutót vontatható gépjárművek. (
275. o.)
*4: A modellkód a gyártó adattábláján látható. (691. o.)
nGépjármű-azonosítószám
A gépjármű-azonosítószám (VIN) a
gépjármű törvényes azonosítója.
Az Ön Toyota gépjárművének ez az
elsődleges azonosítószáma. Ez
kerül a forgalmi engedélybe is.
Bizonyos modelleken ez a szám a
műszeregység bal felső sarkára
került. A szám megtalálható a gyártó adat-
tábláján is.
Megengedett legnagyobb össztömeg2105 kg (4641 lb.)*1
2095 kg (4619 lb.)*2
Megengedett legna-
gyobb tengelyterhe-
lésElöl1220 kg (2690 lb.)*1
1150 kg (2535 lb.)*2
Hátul1220 kg (2690 lb.)*1
1150 kg (2535 lb.)*2
Vonóhorogterhelés*380 kg (176 lb.)
Vontatható tömeg*3Fékezetlen750 kg (1653 lb.)
Fékezett2000 kg (4409 lb.)
A gépjármű azonosítása

6929-1. Műszaki adatok

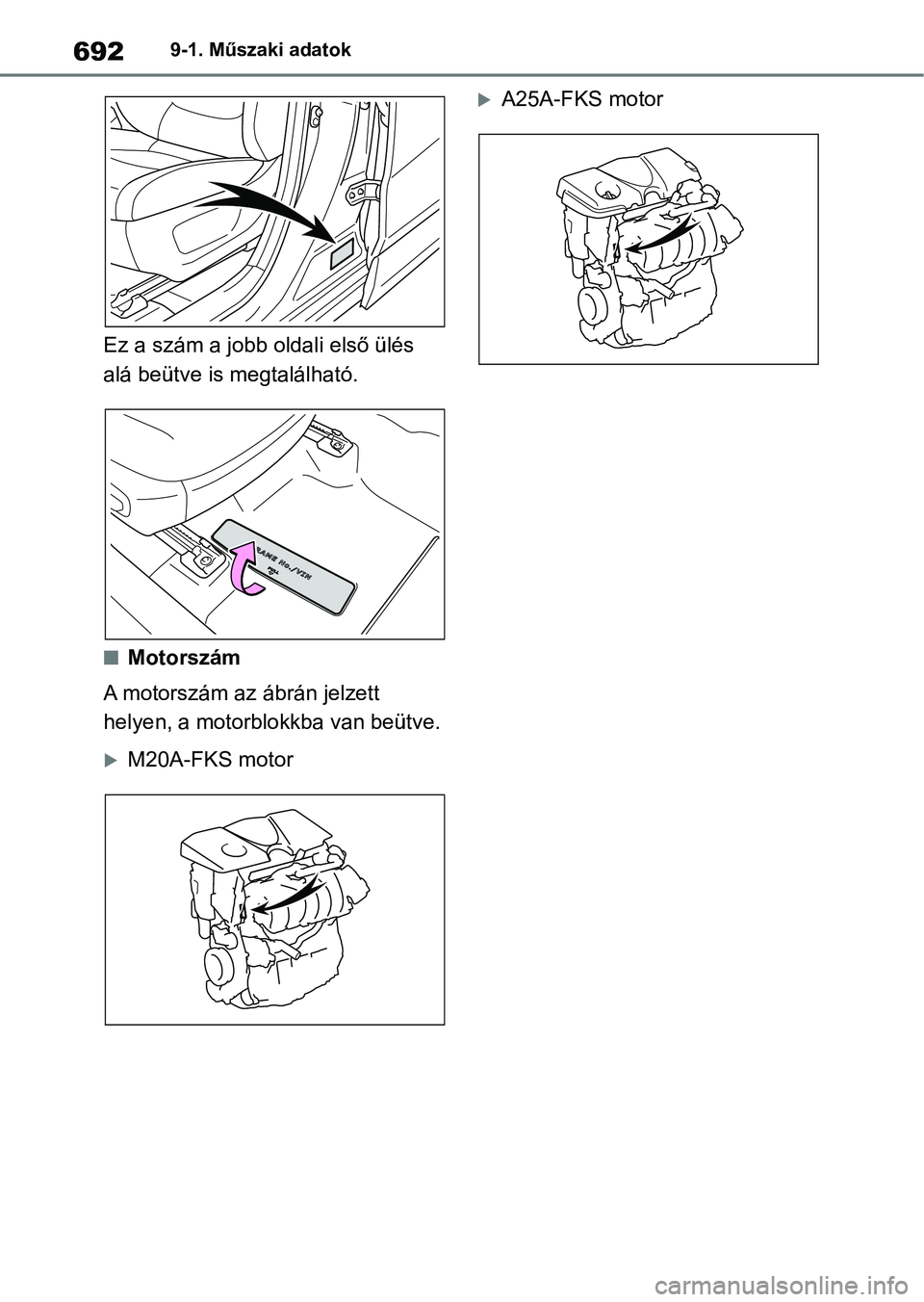

Ez a szám a jobb oldali első ülés
alá beütve is megtalálható.
nMotorszám
A motorszám az ábrán jelzett
helyen, a motorblokkba van beütve.
M20A-FKS motor
A25A-FKS motor

693
9
9-1. Műszaki adatok
A gépjármű műszaki adatai

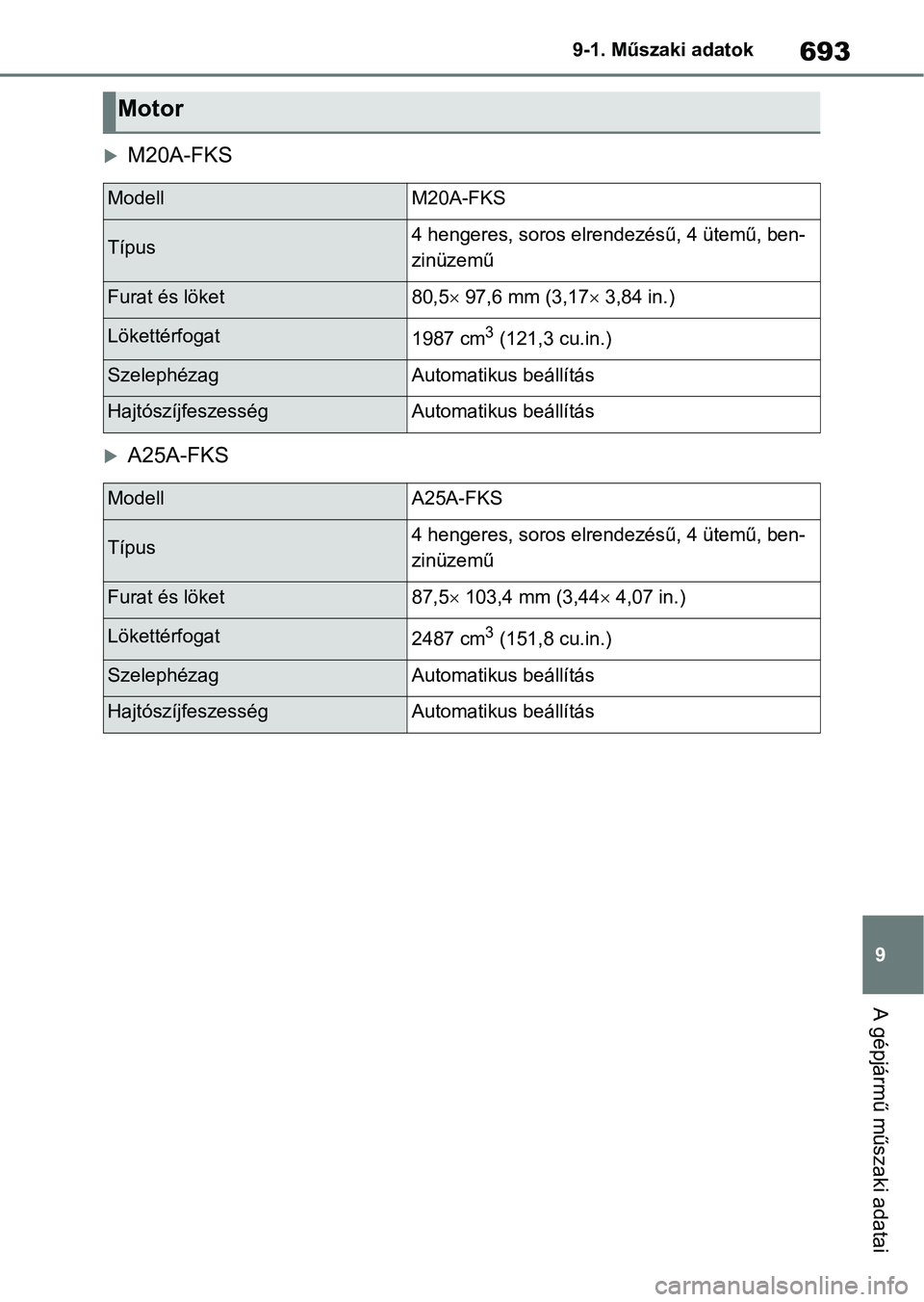

M20A-FKS
A25A-FKS
Motor
ModellM20A-FKS
Típus4 hengeres, soros elrendezésű, 4 ütemű, ben-
zinüzemű
Furat és löket80,5
 97,6 mm (3,17  3,84 in.)
Lökettérfogat1987 cm3 (121,3 cu.in.)
SzelephézagAutomatikus beállítás
HajtószíjfeszességAutomatikus beállítás
ModellA25A-FKS
Típus4 hengeres, soros elrendezésű, 4 ütemű, ben-
zinüzemű
Furat és löket87,5  103,4 mm (3,44  4,07 in.)
Lökettérfogat2487 cm3 (151,8 cu.in.)
SzelephézagAutomatikus beállítás
HajtószíjfeszességAutomatikus beállítás

6949-1. Műszaki adatok
nOlajmennyiség (Leengedés és feltöltés  tájékoztató adat*)
*: A motorolaj-feltöltési mennyiség az olajcsere esetén alkalmaza ndó tájékoztató
adat. Melegítse fel és állítsa le a motort, várjon több, mint 5 percet, és ellenőrizze
az olajszintet az olajszintmérő pálcán.
nA motorolaj kiválasztása
Az Ön gépjárművében „Toyota
Genuine Motor Oil” (eredeti Toyota
motorolaj) található. A Toyota
„Toyota Genuine Motor Oil” (eredeti Toyota motorolaj)
használatát java-
solja. Más, ezzel megegyező minő-
ségű motorolaj szintén
használható.

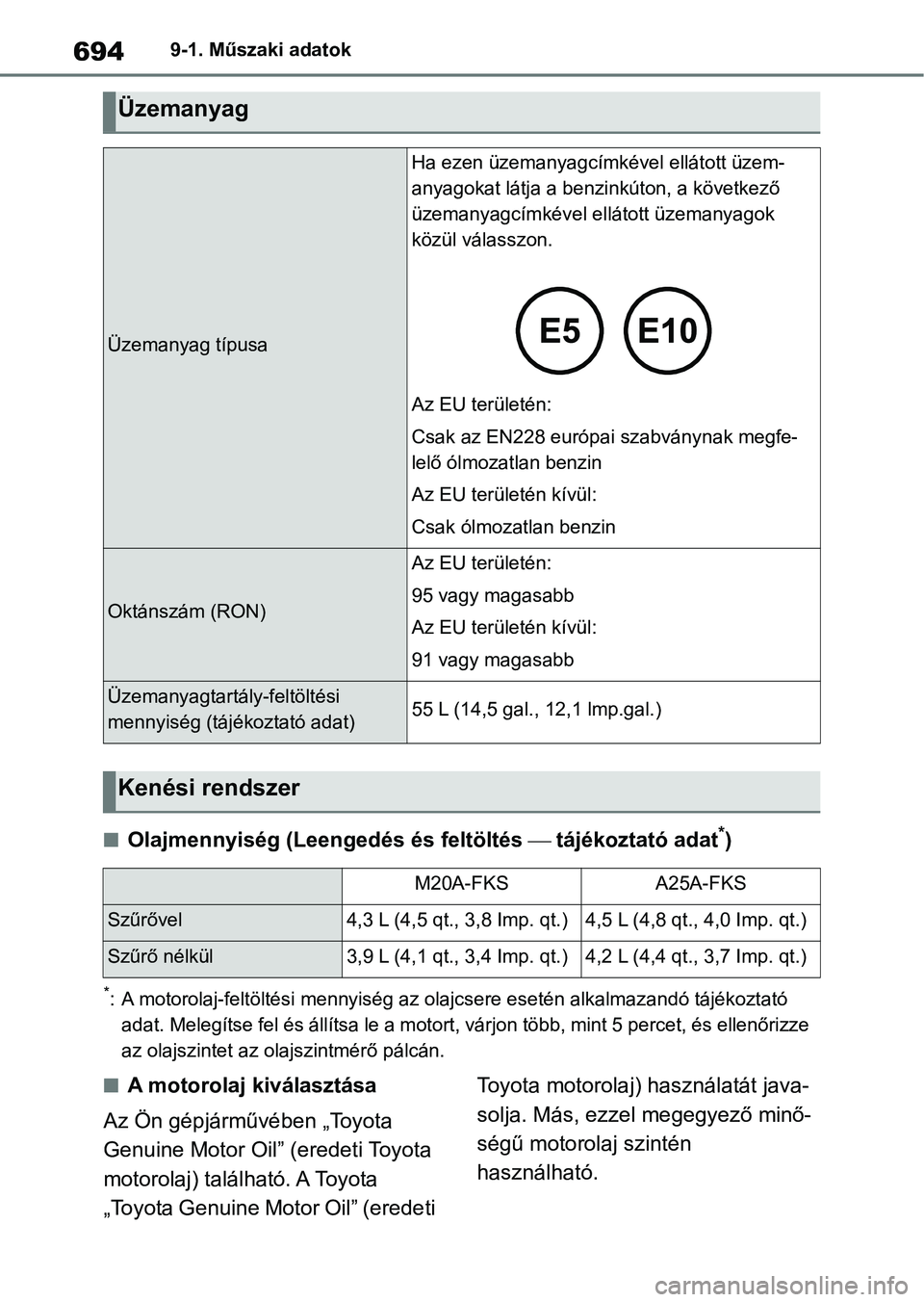

Üzemanyag
Üzemanyag típusa
Ha ezen üzemanyagcímkével ellátott üzem-
anyagokat látja a benz inkúton, a következő
üzemanyagcímkével ell átott üzemanyagok
közül válasszon.
Az EU területén:
Csak az EN228 európai szabványnak megfe-
lelő ólmozatlan benzin
Az EU területén kívül:
Csak ólmozatlan benzin
Oktánszám (RON)
Az EU területén:
95 vagy magasabb
Az EU területén kívül:
91 vagy magasabb
Üzemanyagtartály-feltöltési
mennyiség (tájékoztató adat)55 L (14,5 gal. , 12,1 lmp.gal.)
Kenési rendszer
M20A-FKSA25A-FKS
Szűrővel4,3 L (4,5 qt., 3,8 Imp. qt.)4,5 L (4,8 qt., 4,0 Imp. qt.)
Szűrő nélkül3,9 L (4,1 qt., 3,4 Imp. qt.)4,2 L (4,4 qt., 3,7 Imp. qt.)

695
9
9-1. Műszaki adatok
A gépjármű műszaki adatai

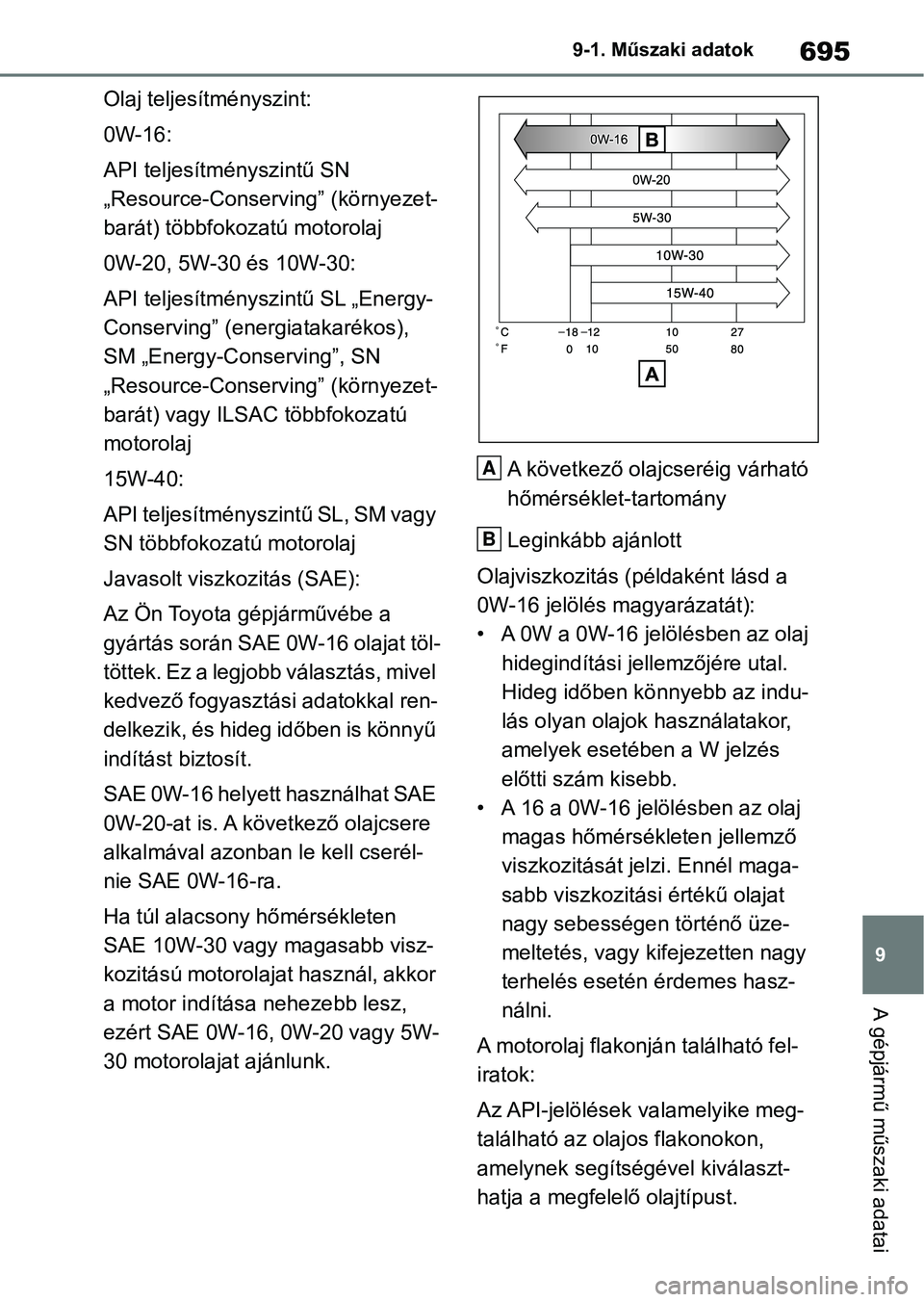

Olaj teljesítményszint:
0W-16:
API teljesítményszintű SN
„Resource-Conserving” (környezet-
barát) többfoko
zatú motorolaj
0W-20, 5W-30 és 10W-30:
API teljesítményszintű SL „Energy-
Conserving” (energiatakarékos),
SM „Energy-Conserving”, SN
„Resource-Conserving” (környezet-
barát) vagy ILSAC többfokozatú
motorolaj
15W-40:
API teljesítményszintű SL, SM vagy
SN többfokozatú motorolaj
Javasolt viszk ozitás (SAE):
Az Ön Toyota gépjárművébe a
gyártás sorá n SAE 0W-16 olajat töl-
t ö t t e k . E z a l e g j o b b v á l a s z t á s , m i v e l
kedvező fogyasztási adatokkal ren-
delkezik, és hideg időben is könnyű
indítást biztosít.
SAE 0W-16 helyett használhat SAE
0W-20-at is. A következő olajcsere
alkalmával azonban le kell cserél-
nie SAE 0W-16-ra.
Ha túl alacsony hőmérsékleten
SAE 10W-30 vagy magasabb visz-
kozitású motorolajat használ, akkor
a motor indítása nehezebb lesz,
ezért SAE 0W-16, 0W-20 vagy 5W-
30 motorolajat ajánlunk. A következő olajcseréig várható
hőmérséklet-tartomány
Leginkább ajánlott
Olajviszkozitás (példaként lásd a
0W-16 jelölés magyarázatát):
• A 0W a 0W-16 jelölésben az olaj hidegindítási jellemzőjére utal.
Hideg időben könnyebb az indu-
lás olyan olajok használatakor,
amelyek esetében a W jelzés
előtti szám kisebb.
• A 16 a 0W-16 jelölésben az olaj magas hőmérsékleten jellemző
viszkozitását jelzi. Ennél maga-
sabb viszkozitási értékű olajat
nagy sebességen történő üze-
meltetés, vagy kifejezetten nagy
terhelés esetén érdemes hasz-
nálni.
A motorolaj flakon ján található fel-
iratok:
Az API-jelölések valamelyike meg-
található az olajos flakonokon,
amelynek segítségével kiválaszt-
hatja a megfelelő olajtípust.
A
B

6969-1. Műszaki adatok
API-szervizjelölés
Felső rész: Az „API SERVICE SN” az
olajminőség American Petroleum Insti-tute (API) (Amerika
i Kőolaj Intézet)
általi meghatározására utal.
Középső rész: A „SAE 0W-16” a SAE
viszkozitás mértékére utal.
Alsó rész: A „Resource-Conserving” azt
jelenti, hogy az olaj elősegíti az üzem-
anyag-takarékosságot és a környezet-
védelmet.
ILSAC-tanúsítvány jele
Az ILSAC-tanúsítvány (Nemzetközi
Kenőolaj Szabványosítási és Engedé-
lyeztetési Bizottság) jelét a flakon ele-
jén tüntetik fel.
M20A-FKS motor
*: A hűtőfolyadék-feltöltési mennyiség tájékoztató adat. Ha szükségessé válik a csere, lépjen kapcsolatba bármely hivata los Toyota már-
kakereskedéssel, szerv izzel vagy más, megbízható szakemberrel.
A
B
Hűtőrendszer
Feltöltési mennyi-
ség
*
Multidrive ese-
tén6,9 L (7,3 qt., 6,1 Imp.qt.)
Kézi kapcso-
lású sebes-
ségváltóval
6,4 L (6,8 qt., 5,6 Imp.qt.)
A hűtőfolyadék típusa
Az alábbiak egyikét használja:
• „Toyota Super Long Life Coolant” (szuper
hosszú élettartamú Toyota hűtőfolyadék)
• Egyéb, hasonlóan jó minőségű, etilén-glikol alapú, szilikát-, amin-, nitrit-, borátmentes,
hosszú élettartamú („long-life”), kevert szer-
ves sav technológi ájú hűtőfolyadék
Ne használjon tisztán csak vizet.
