2018 TOYOTA RAV4 Kezelési útmutató (in Hungarian)

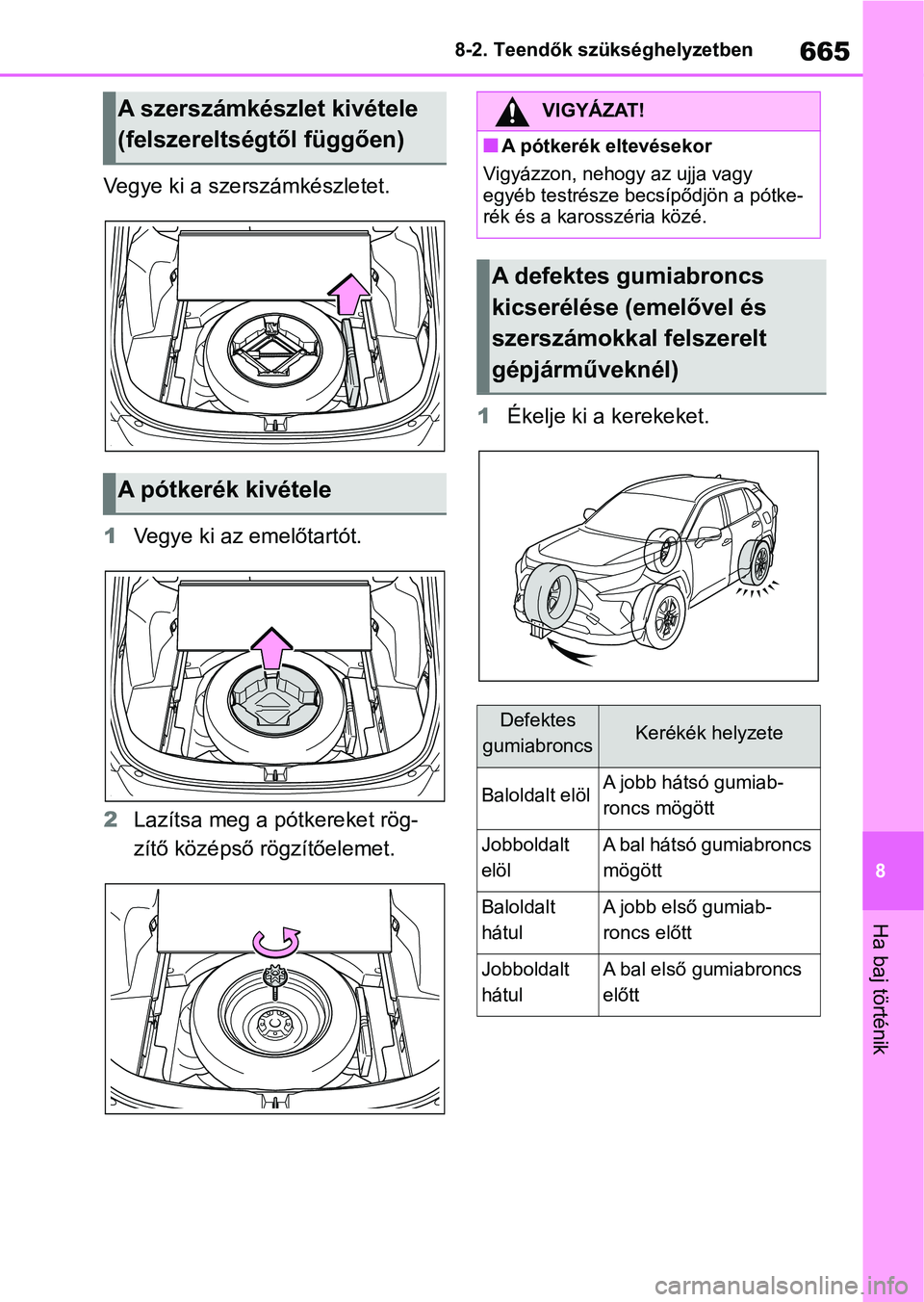

665
8
8-2. Teendők szükséghelyzetben
Ha baj történik
Vegye ki a szerszámkészletet.
1
Vegye ki az emelőtartót.
2 Lazítsa meg a pótkereket rög-
zítő középső rögzítőelemet. 1
Ékelje ki a kerekeket.
A szerszámkészlet kivétele
(felszereltségtől függően)
A pótkerék kivétele
VIGYÁZAT!
nA pótkerék eltevésekor
Vigyázzon, nehogy az ujja vagy
egyéb testrésze be csípődjön a pótke-
rék és a karosszéria közé.
A defektes gumiabroncs
kicserélése (emelővel és
szerszámokkal felszerelt
gépjárműveknél)
Defektes
gumiabroncsKerékék helyzete
Baloldalt elölA jobb hátsó gumiab-
roncs mögött
Jobboldalt
elölA bal hátsó gumiabroncs
mögött
Baloldalt
hátulA jobb első gumiab-
roncs előtt
Jobboldalt
hátulA bal első gumiabroncs
előtt

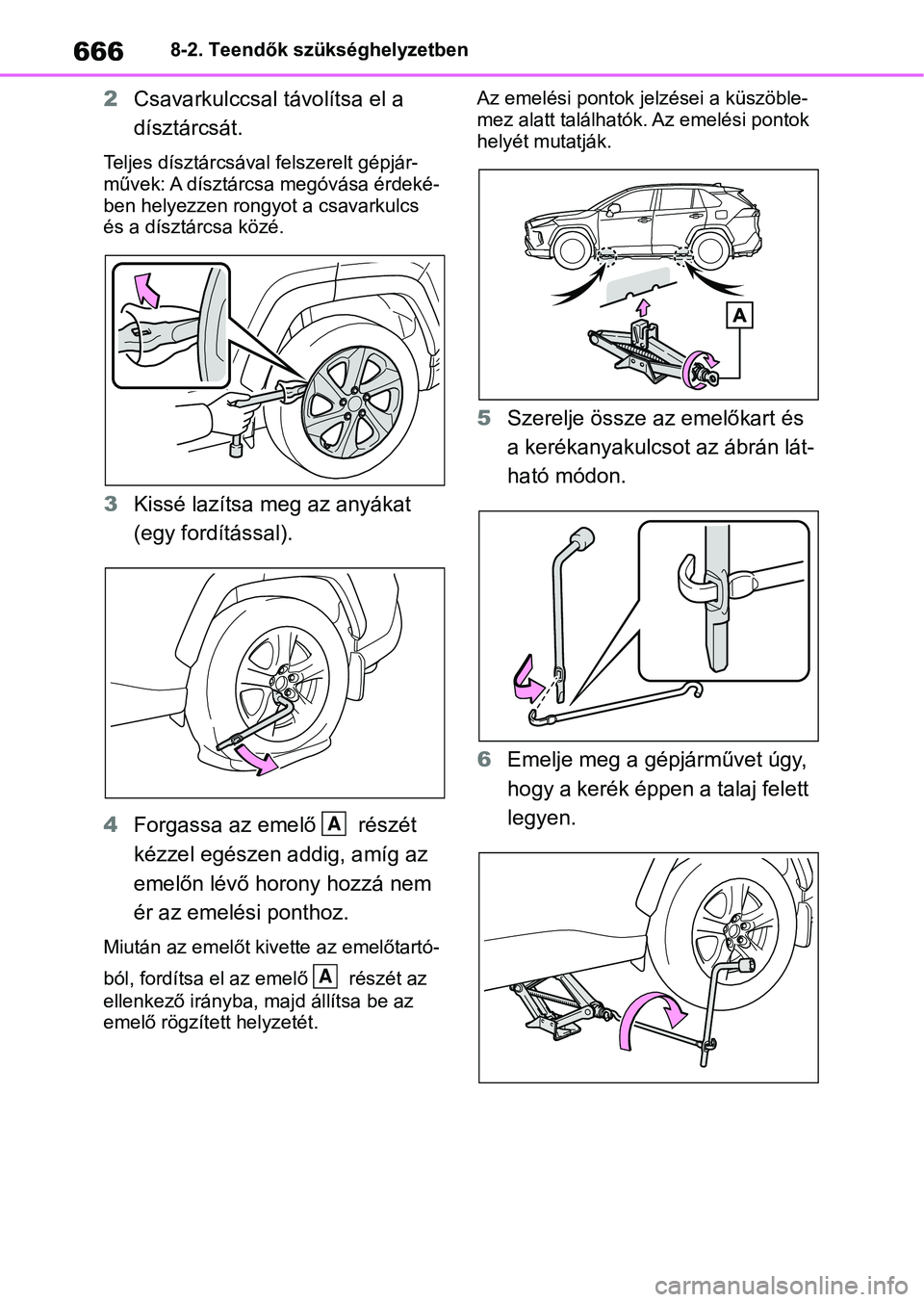

6668-2. Teendők szükséghelyzetben
2Csavarkulccsal távolítsa el a
dísztárcsát.
Teljes dísztárcsával felszerelt gépjár-
művek: A dísztárcsa megóvása érdeké-
ben helyezzen rongyot a csavarkulcs
és a dísztárcsa közé.
3Kissé lazítsa m eg az anyákat
(egy fordítással).
4 Forgassa az emelő részét
kézzel egészen addig, amíg az
emelőn lévő horony hozzá nem
ér az emelési ponthoz.
Miután az emelőt kivette az emelőtartó-
ból, fordítsa el az emelő részét az
ellenkező irányba, majd állítsa be az
emelő rögzített helyzetét. Az emelési pontok jelzései a küszöble-
mez alatt találhatók. Az emelési pontok
helyét mutatják.
5
Szerelje össze az emelőkart és
a kerékanyakulcsot az ábrán lát-
ható módon.
6 Emelje meg a gépjárművet úgy,
hogy a kerék éppen a talaj felett
legyen.
A
A

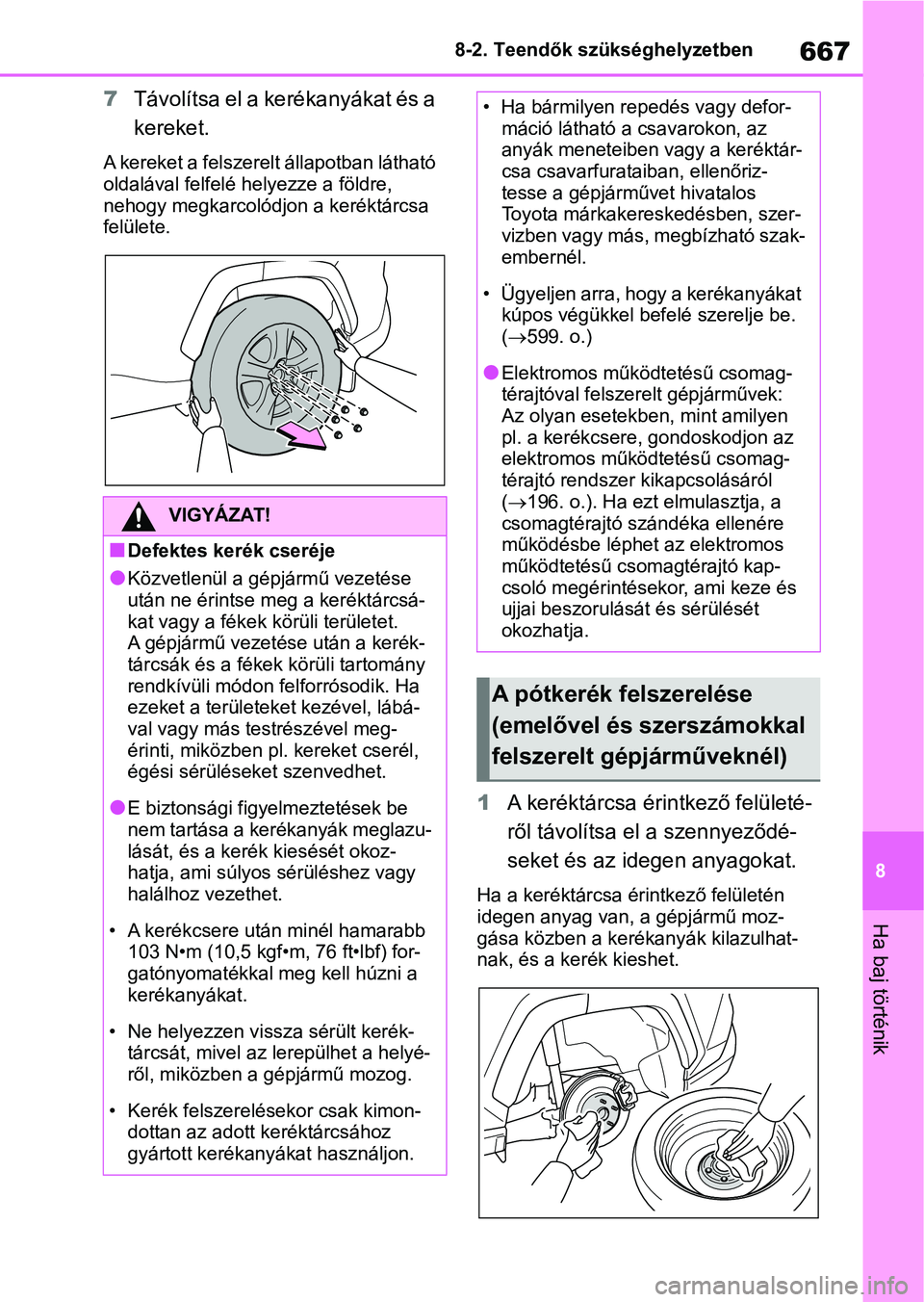

667
8
8-2. Teendők szükséghelyzetben
Ha baj történik
7
Távolítsa el a kerékanyákat és a
kereket.
A kereket a felszerelt állapotban látható
oldalával felfelé helyezze a földre,
nehogy megkarcolódjon a keréktárcsa
felülete.
1A keréktárcsa érintkező felületé-
ről távolítsa el a szennyeződé-
seket és az idegen anyagokat.
Ha a keréktárcsa érintkező felületén
idegen anyag van, a gépjármű moz-
gása közben a kerékanyák kilazulhat-
nak, és a kerék kieshet.
VIGYÁZAT!
nDefektes kerék cseréje
lKözvetlenül a gépjármű vezetése
után ne érintse meg a keréktárcsá-
kat vagy a fékek körüli területet.
A gépjármű vezetése után a kerék-
tárcsák és a fékek körüli tartomány
rendkívüli módon felforrósodik. Ha
ezeket a területek et kezével, lábá-
val vagy más testrészével meg-
érinti, miközben pl. kereket cserél,
égési sérüléseket szenvedhet.
lE biztonsági figyelmeztetések be
nem tartása a kerékanyák meglazu-
lását, és a keré k kiesését okoz-
hatja, ami súlyos sérüléshez vagy
halálhoz vezethet.
• A kerékcsere után minél hamarabb 103 N•m (10,5 kgf• m, 76 ft•lbf) for-
gatónyomatékkal meg kell húzni a
kerékanyákat.
• Ne helyezzen vissza sérült kerék- tárcsát, mivel az lerepülhet a helyé-
ről, miközben a gépjármű mozog.
• Kerék felszerelésekor csak kimon- dottan az adott keréktárcsához
gyártott kerékanyákat használjon.
• Ha bármilyen r epedés vagy defor-
máció látható a csavarokon, az
anyák meneteiben vagy a keréktár-
csa csavarfurataiban, ellenőriz-
tesse a gépjárművet hivatalos
Toyota márkakereskedésben, szer-
vizben vagy más, megbízható szak-
embernél.
• Ügyeljen arra, hogy a kerékanyákat kúpos végükkel befelé szerelje be.
(599. o.)
lElektromos működtetésű csomag-
térajtóval felszerelt gépjárművek:
Az olyan esetekben, mint amilyen
pl. a kerékcsere, gondoskodjon az
elektromos működtetésű csomag-
térajtó rendszer kikapcsolásáról
( 196. o.). Ha ezt elmulasztja, a
csomagtérajtó szándéka ellenére
működésbe léphet az elektromos
működtetésű csomagtérajtó kap-
csoló megérintésekor, ami keze és
ujjai beszorulását és sérülését
okozhatja.
A pótkerék felszerelése
(emelővel és szerszámokkal
felszerelt gépjárműveknél)

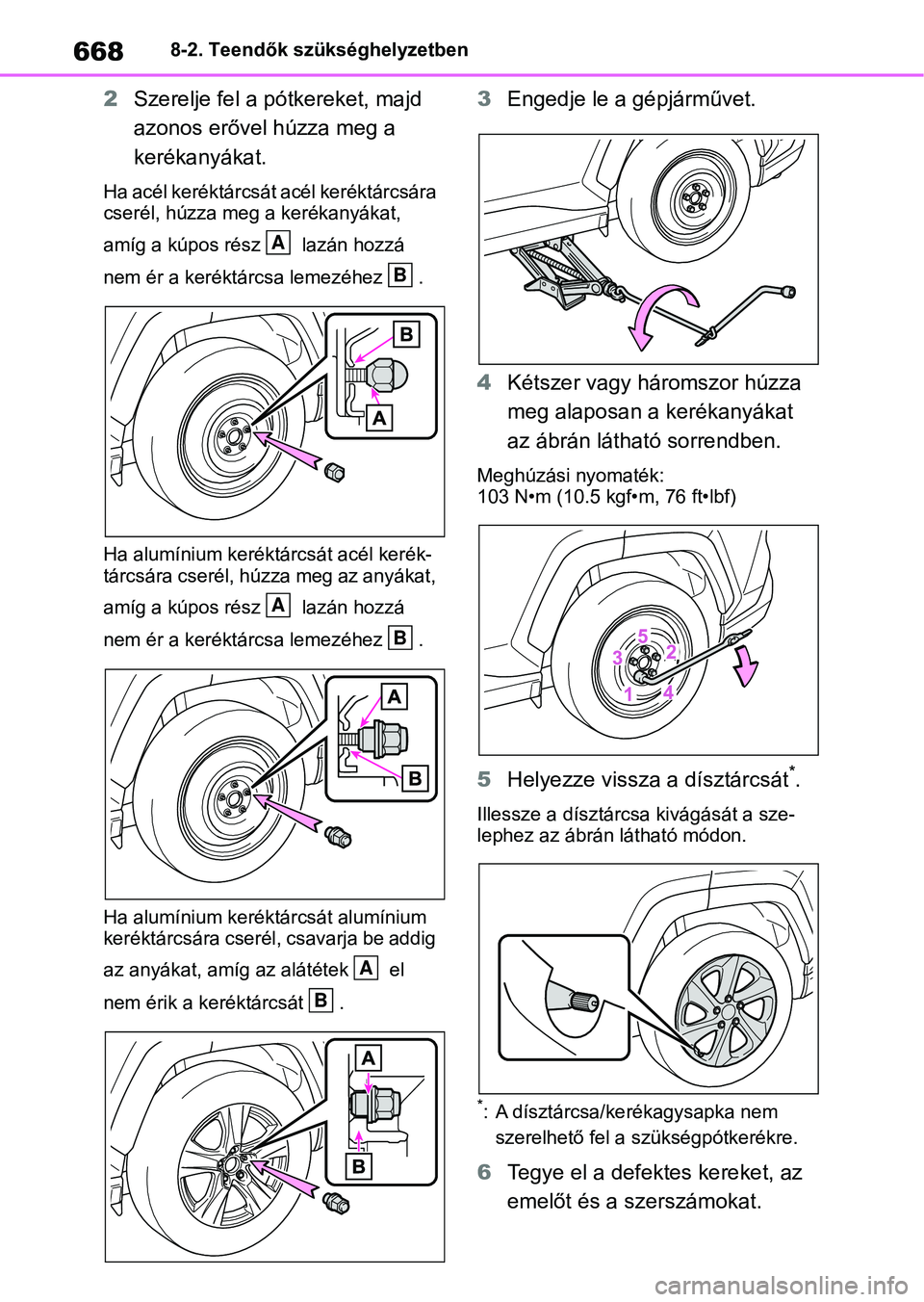

6688-2. Teendők szükséghelyzetben
2Szerelje fel a pótkereket, majd
azonos erővel húzza meg a
kerékanyákat.
Ha acél keréktárcsát acél keréktárcsára
cserél, húzza meg a kerékanyákat,
amíg a kúpos rész lazán hozzá
nem ér a keréktárcsa lemezéhez .
Ha alumínium keréktárcsát acél kerék-
tárcsára cserél, húzza meg az anyákat,
amíg a kúpos rész lazán hozzá
nem ér a keréktárcsa lemezéhez .
Ha alumínium kerék tárcsát alumínium
keréktárcsára cserél, csavarja be addig
az anyákat, amíg az alátétek el
nem érik a keréktárcsát .
3 Engedje le a gépjárművet.
4 Kétszer vagy háromszor húzza
meg alaposan a kerékanyákat
az ábrán látható sorrendben.
Meghúzási nyomaték:
103 N•m (10.5 kgf•m, 76 ft•lbf)
5Helyezze vissza a dísztárcsát*.
Illessze a dísztárcsa kivágását a sze-
lephez az ábrán látható módon.
*: A dísztárcsa/ke rékagysapka nem
szerelhető fel a szükségpótkerékre.
6Tegye el a defektes kereket, az
emelőt és a szerszámokat.
A
B
A
B
A
B

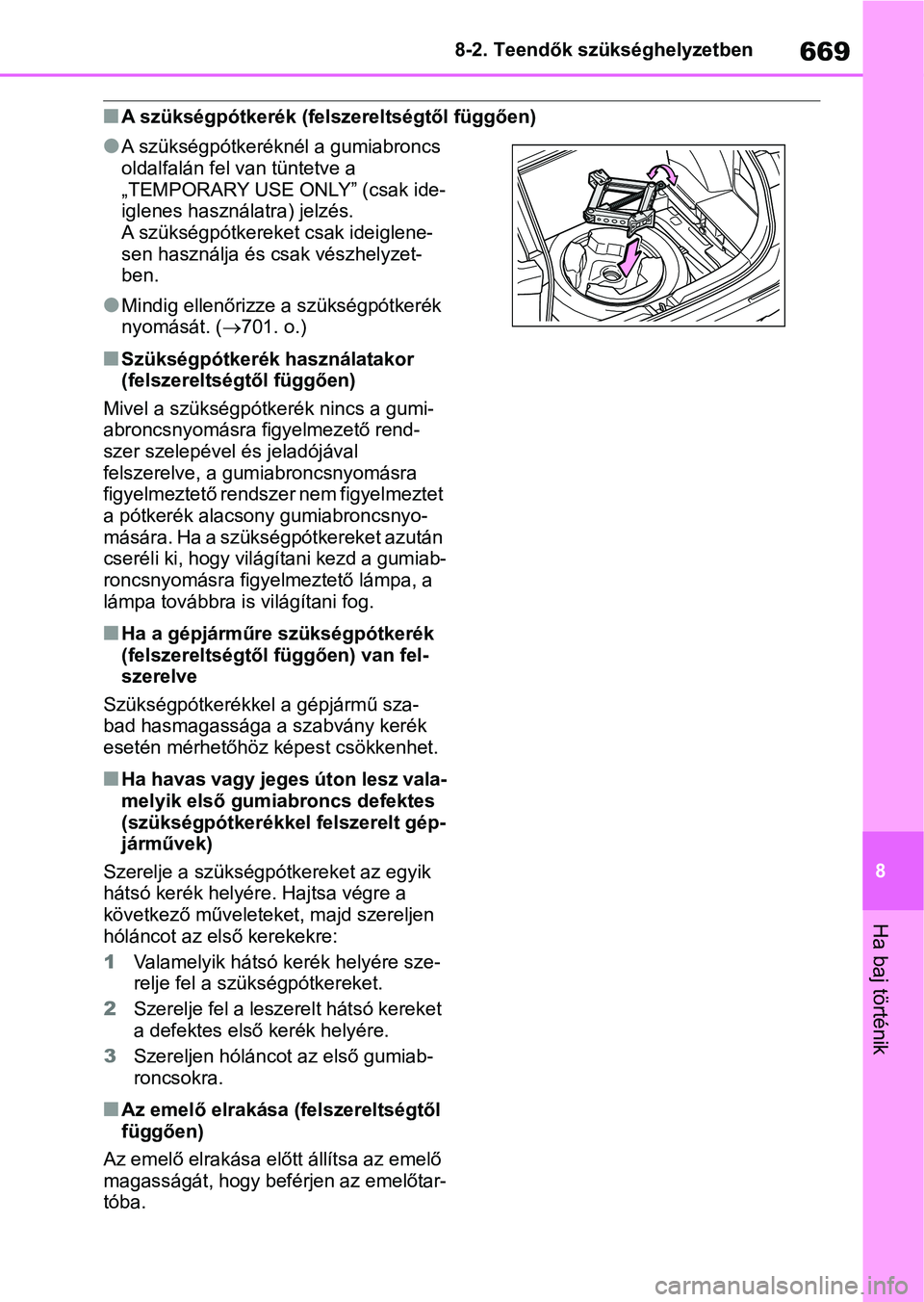

669
8
8-2. Teendők szükséghelyzetben
Ha baj történik
nA szükségpótkerék (felszereltségtől függően)
lA szükségpótkeréknél a gumiabroncs
oldalfalán fel van tüntetve a
„TEMPORARY USE ONLY” (csak ide-
iglenes használatra) jelzés.
A szükségpótkereket csak ideiglene-
sen használja és
csak vészhelyzet-
ben.
lMindig ellenőrizze a szükségpótkerék
nyomását. ( 701. o.)
nSzükségpótkerék használatakor
(felszereltségtől függően)
Mivel a szükségpótk erék nincs a gumi-
abroncsnyomásra figyelmezető rend-
szer szelepével é s jeladójával
felszerelve, a gum iabroncsnyomásra
figyelmeztető rendszer nem figyelmeztet
a pótkerék alacsony gumiabroncsnyo-
mására. Ha a szükség pótkereket azután
cseréli ki, hogy világítani kezd a gumiab-
roncsnyomásra figyelmeztető lámpa, a
lámpa továbbra is világítani fog.
nHa a gépjárműre szükségpótkerék
(felszereltségtől függően) van fel-
szerelve
Szükségpótkerékkel a gépjármű sza-
bad hasmagassága a szabvány kerék
esetén mérhetőhöz képest csökkenhet.
nHa havas vagy jeges úton lesz vala-
melyik első gumiabroncs defektes
(szükségpótkerékkel felszerelt gép-
járművek)
Szerelje a szükség pótkereket az egyik
hátsó kerék helyére. Hajtsa végre a
következő művelete ket, majd szereljen
hóláncot az első kerekekre:
1 Valamelyik hátsó kerék helyére sze-
relje fel a szükségpótkereket.
2 Szerelje fel a leszerelt hátsó kereket
a defektes első kerék helyére.
3 Szereljen hóláncot az első gumiab-
roncsokra.
nAz emelő elrakása (felszereltségtől
függően)
Az emelő elrakása előtt állítsa az emelő
magasságát, hogy beférjen az emelőtar-
tóba.

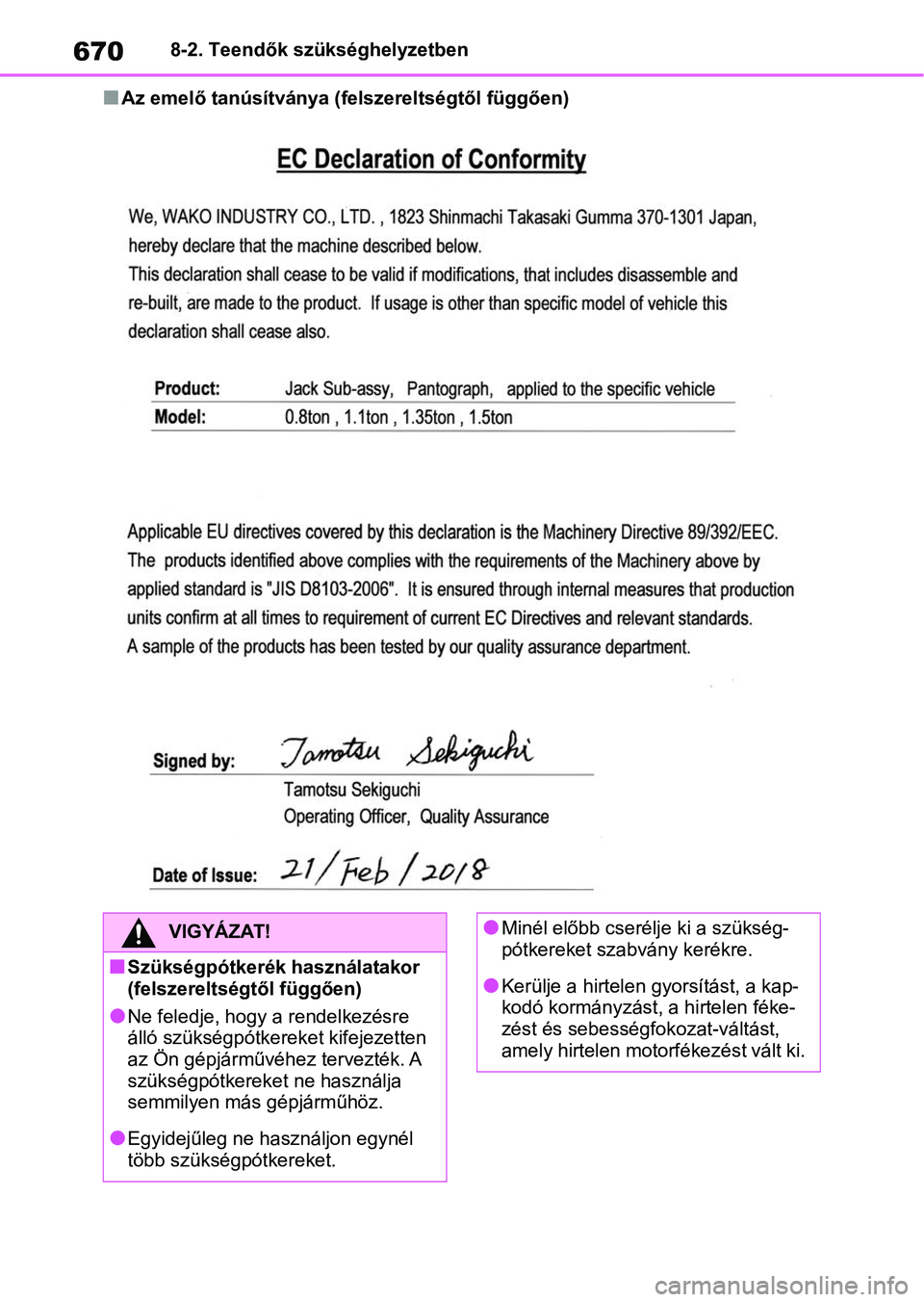

6708-2. Teendők szükséghelyzetben
nAz emelő tanúsítványa (felszereltségtől függően)
VIGYÁZAT!
nSzükségpótkerék használatakor
(felszereltségtől függően)
lNe feledje, hogy a rendelkezésre
álló szükségpótkereket kifejezetten
az Ön gépjárművéhez tervezték. A
szükségpótkereket ne használja
semmilyen más gépjárműhöz.
lEgyidejűleg ne használjon egynél
több szükségpótkereket.
lMinél előbb cserélje ki a szükség-
pótkereket szabvány kerékre.
lKerülje a hirtelen gyorsítást, a kap-
kodó kormányzást, a hirtelen féke-
zést és sebességfokozat-váltást,
amely hirtelen motorfékezést vált ki.

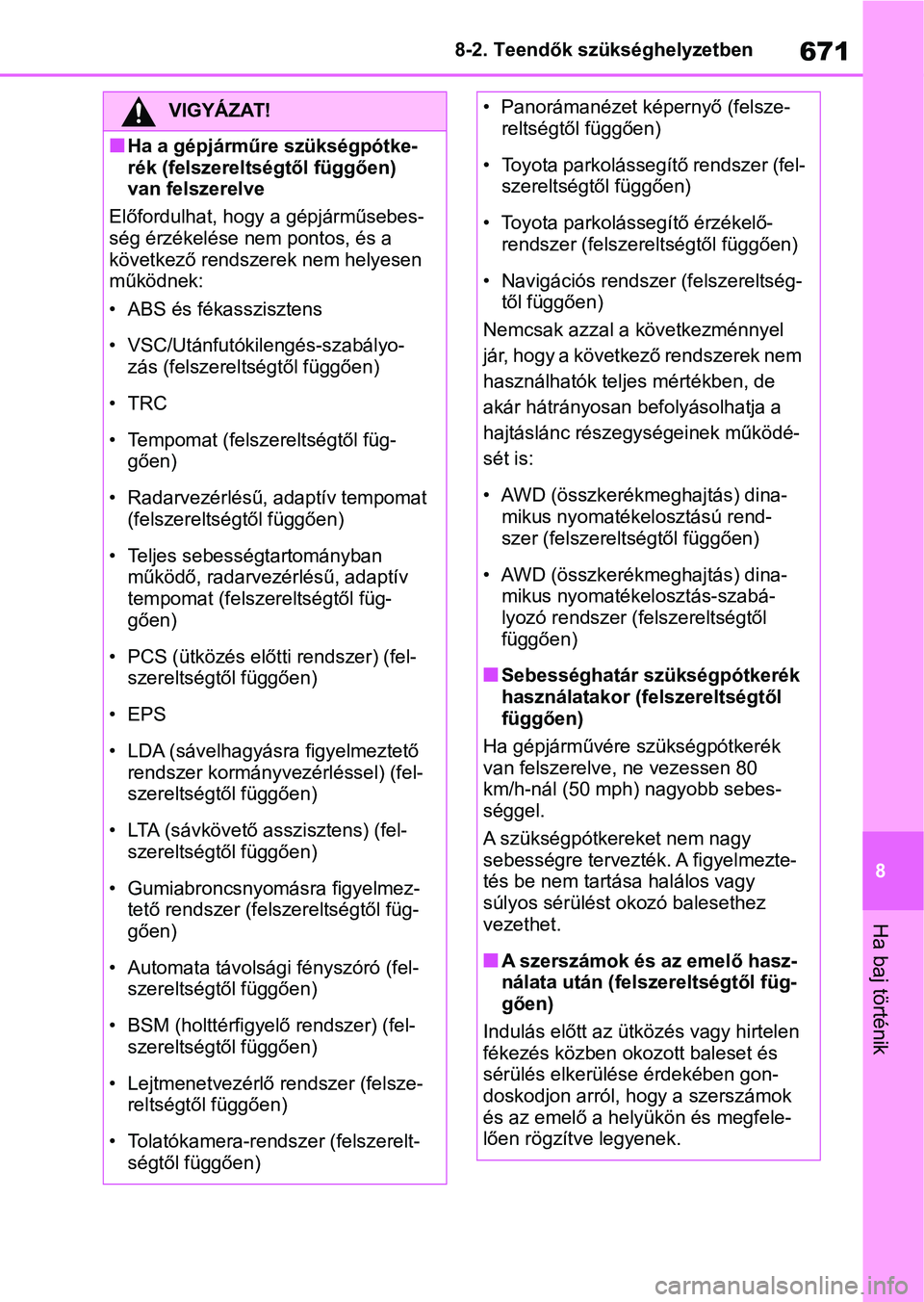

671
8
8-2. Teendők szükséghelyzetben
Ha baj történik
VIGYÁZAT!
nHa a gépjárműre szükségpótke-
rék (felszereltségtől függően)
van felszerelve
Előfordulhat, hogy a gépjárműsebes-
ség érzékelése nem pontos, és a
következő rendszerek nem helyesen
működnek:
• ABS és fékasszisztens
• VSC/Utánfutókilengés-szabályo- zás (felszereltségtől függően)
•TRC
• Tempomat (felsze reltségtől füg-
gően)
• Radarvezérlésű, adaptív tempomat (felszereltségtől függően)
• Teljes sebességtartományban működő, radarvezérlésű, adaptív
tempomat (felszereltségtől füg-
gően)
• PCS (ütközés előtti rendszer) (fel- szereltségtől függően)
• EPS
• LDA (sávelhagyásra figyelmeztető rendszer kormányvezérléssel) (fel-
szereltségtől függően)
• LTA (sávkövető asszisztens) (fel- szereltségtől függően)
• Gumiabroncsnyomásra figyelmez- tető rendszer (felszereltségtől füg-
gően)
• Automata tá volsági fényszóró (fel-
szereltségtől függően)
• BSM (holttérfigyelő rendszer) (fel-
szereltségtől függően)
• Lejtmenetvezérlő rendszer (felsze- reltségtől függően)
• Tolatókamera-rendszer (felszerelt- ségtől függően)
• Panorámanézet képernyő (felsze-
reltségtől függően)
• Toyota parkolássegítő rendszer (fel- szereltségtől függően)
• Toyota parkolássegítő érzékelő- rendszer (felszereltségtől függően)
• Navigációs rendszer (felszereltség- től függően)
Nemcsak azzal a következménnyel
jár, hogy a következő rendszerek nem
használhatók teljes mértékben, de
akár hátrányosan befolyásolhatja a
hajtáslánc részegységeinek működé-
sét is:
• AWD (összkerékmeghajtás) dina- mikus nyomatékelosztású rend-
szer (felszereltségtől függően)
• AWD (összkerékmeghajtás) dina- mikus nyomatékelosztás-szabá-
lyozó rendszer (felszereltségtől
függően)
nSebességhatár szükségpótkerék
használatakor (felszereltségtől
függően)
Ha gépjárművére szükségpótkerék
van felszerelve, ne vezessen 80
km/h-nál (50 mph) nagyobb sebes-
séggel.
A szükségpótkereket nem nagy
sebességre tervezték. A figyelmezte-
tés be nem tartása halálos vagy
súlyos sérülést okozó balesethez
vezethet.
nA szerszámok és az emelő hasz-
nálata után (fels zereltségtől füg-
gően)
Indulás előtt az ütkö zés vagy hirtelen
fékezés közben okoz ott baleset és
sérülés elkerülése érdekében gon-
doskodjon arról, hogy a szerszámok
és az emelő a helyükön és megfele-
lően rögzítve legyenek.

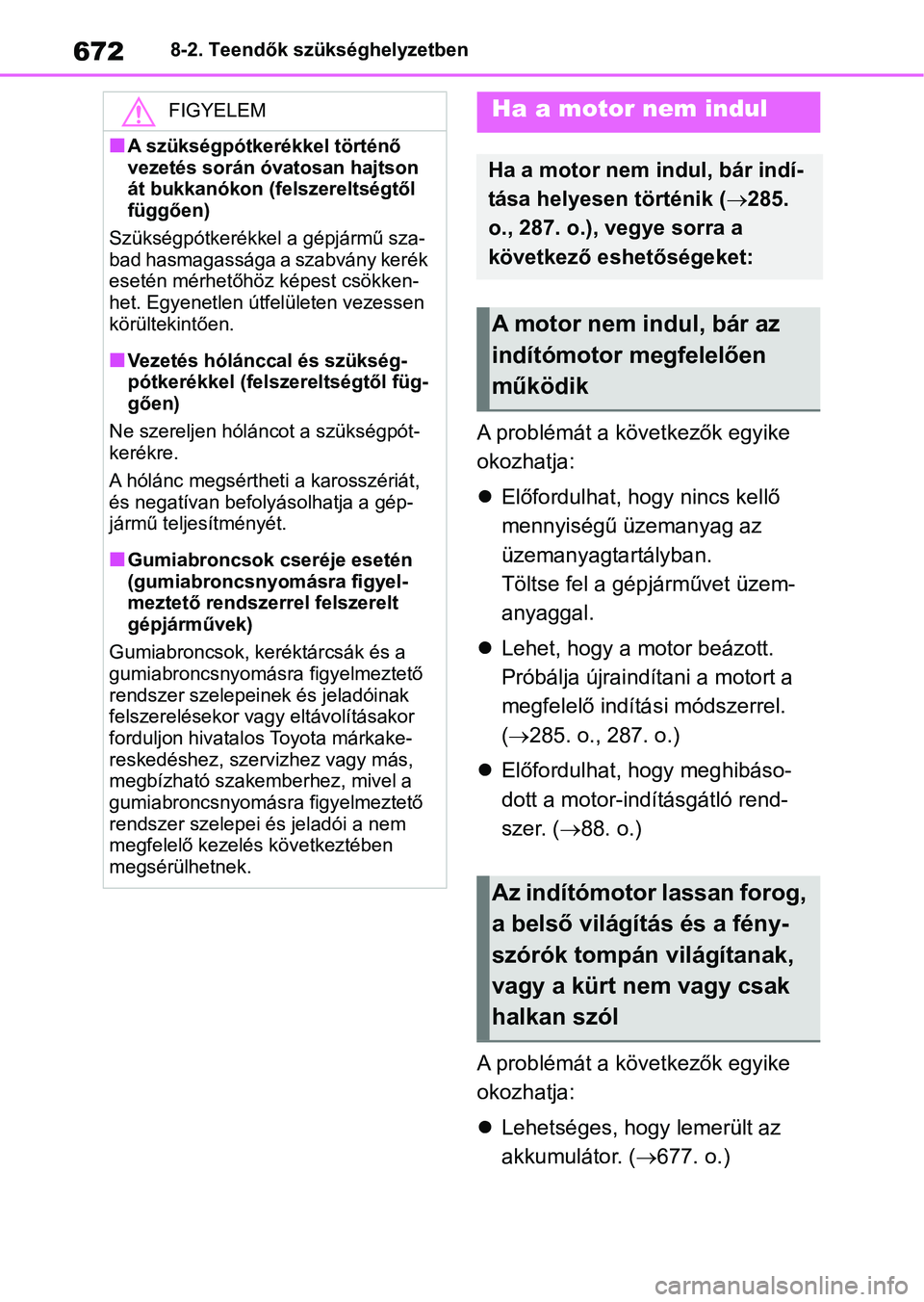

6728-2. Teendők szükséghelyzetben
A problémát a következők egyike
okozhatja:
Előfordulhat, hogy nincs kellő
mennyiségű üzemanyag az
üzemanyagtartályban.
Töltse fel a gépjárművet üzem-
anyaggal.
 Lehet, hogy a motor beázott.
Próbálja újraindítani a motort a
megfelelő indítási módszerrel.
( 285. o., 287. o.)
 Előfordulhat, hogy meghibáso-
dott a motor-ind ításgátló rend-
szer. ( 88. o.)
A problémát a következők egyike
okozhatja:
 Lehetséges, hogy lemerült az
akkumulátor. ( 677. o.)
FIGYELEM
nA szükségpótkerékkel történő
vezetés során óvatosan hajtson
át bukkanókon (felszereltségtől
függően)
Szükségpótkerékkel a gépjármű sza-
bad hasmagassága a szabvány kerék
esetén mérhetőhöz képest csökken-
het. Egyenetlen útfelületen vezessen
körültekintően.
nVezetés hólánccal és szükség-
pótkerékkel (felszereltségtől füg-
gően)
Ne szereljen hóláncot a szükségpót-
kerékre.
A hólánc megsértheti a karosszériát,
és negatívan befoly ásolhatja a gép-
jármű teljesítményét.
nGumiabroncsok cseréje esetén
(gumiabroncsnyomásra figyel-
meztető rendszerrel felszerelt
gépjárművek)
Gumiabroncsok, ke réktárcsák és a
gumiabroncsnyomásra figyelmeztető
rendszer szelepeinek és jeladóinak
felszerelésekor vagy eltávolításakor
forduljon hivatalo s Toyota márkake-
reskedéshez, szervizhez vagy más,
megbízható szakemberhez, mivel a
gumiabroncsnyomásra figyelmeztető
rendszer szelepei és jeladói a nem
megfelelő kezelés következtében
megsérülhetnek.
Ha a motor nem indul
Ha a motor nem indul, bár indí-
tása helyesen történik ( 285.
o., 287. o.), vegye sorra a
következő eshetőségeket:
A motor nem indul, bár az
indítómotor megfelelően
működik
Az indítómotor lassan forog,
a belső világítás és a fény-
szórók tompán világítanak,
vagy a kürt nem vagy csak
halkan szól
