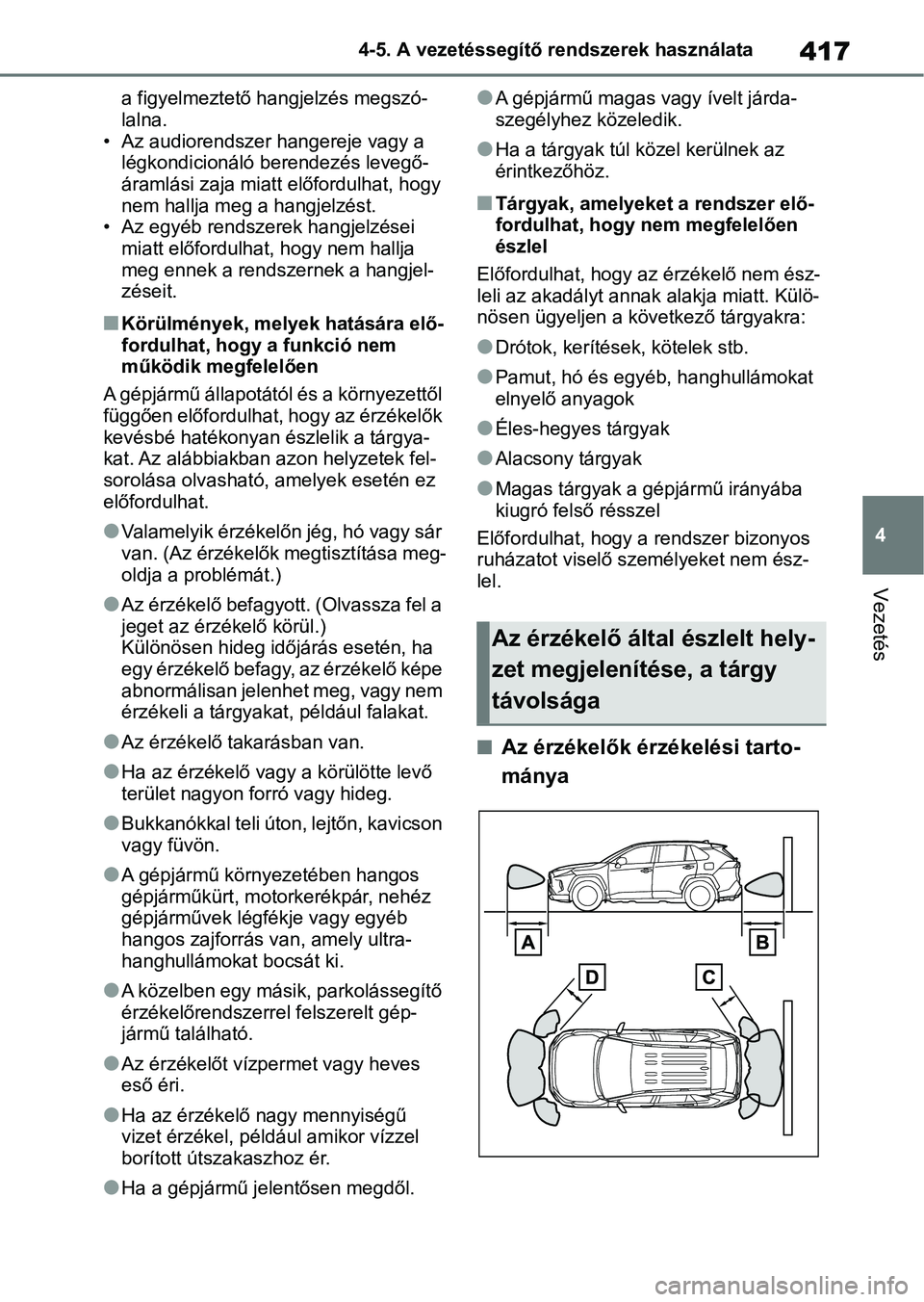

2018 TOYOTA RAV4 Kezelési útmutató (in Hungarian)

417
4
4-5. A vezetéssegítő rendszerek használata
Vezetés
a figyelmeztető hangjelzés megszó-
lalna.
• Az audiorendszer hangereje vagy a légkondicionáló berendezés levegő-
áramlási zaja miatt előfordulhat, hogy
nem hallja meg a hangjelzést.
• Az egyéb rendszerek hangjelzései
miatt előfordulhat, hogy nem hallja
meg ennek a rendszernek a hangjel-
zéseit.
nKörülmények, melyek hatására elő-
fordulhat, hogy a funkció nem
működik megfelelően
A gépjármű állapotától és a környezettől
függően előfordulhat, hogy az érzékelők
kevésbé hatékonyan észlelik a tárgya-
kat. Az alábbiakban azon helyzetek fel-
sorolása olvasható, amelyek esetén ez
előfordulhat.
lValamelyik érzékelőn jég, hó vagy sár
van. (Az érzékelők megtisztítása meg-
oldja a problémát.)
lAz érzékelő befagyott. (Olvassza fel a
jeget az érzékelő körül.)
Különösen hideg időjárás esetén, ha
egy érzékelő befagy, az érzékelő képe
abnormálisan jelenhet meg, vagy nem
érzékeli a tárgyakat, például falakat.
lAz érzékelő takarásban van.
lHa az érzékelő vagy a körülötte levő
terület nagyon forró vagy hideg.
lBukkanókkal teli úton , lejtőn, kavicson
vagy füvön.
lA gépjármű környezetében hangos
gépjárműkürt, motorkerékpár, nehéz
gépjárművek légfékje vagy egyéb
hangos zajforrás va n, amely ultra-
hanghullámokat bocsát ki.
lA közelben egy másik, parkolássegítő
érzékelőrendszerrel felszerelt gép-
jármű található.
lAz érzékelőt vízpermet vagy heves
eső éri.
lHa az érzékelő nagy mennyiségű
vizet érzékel, pél dául amikor vízzel
borított út szakaszhoz ér.
lHa a gépjármű jelentősen megdől.
lA gépjármű magas vagy ívelt járda-
szegélyhez közeledik.
lHa a tárgyak túl közel kerülnek az
érintkezőhöz.
nTárgyak, amelyeket a rendszer elő-
fordulhat, hogy nem megfelelően
észlel
Előfordulhat, hogy a z érzékelő nem ész-
leli az akadályt annak alakja miatt. Külö-
nösen ügyeljen a következő tárgyakra:
lDrótok, kerítések, kötelek stb.
lPamut, hó és egyéb, hanghullámokat
elnyelő anyagok
lÉles-hegyes tárgyak
lAlacsony tárgyak
lMagas tárgyak a gépjármű irányába
kiugró felső résszel
Előfordulhat, hogy a rendszer bizonyos
ruházatot viselő sze mélyeket nem ész-
lel.
nAz érzékelők érzékelési tarto-
mánya
Az érzékelő által észlelt hely-
zet megjelenítése, a tárgy
távolsága

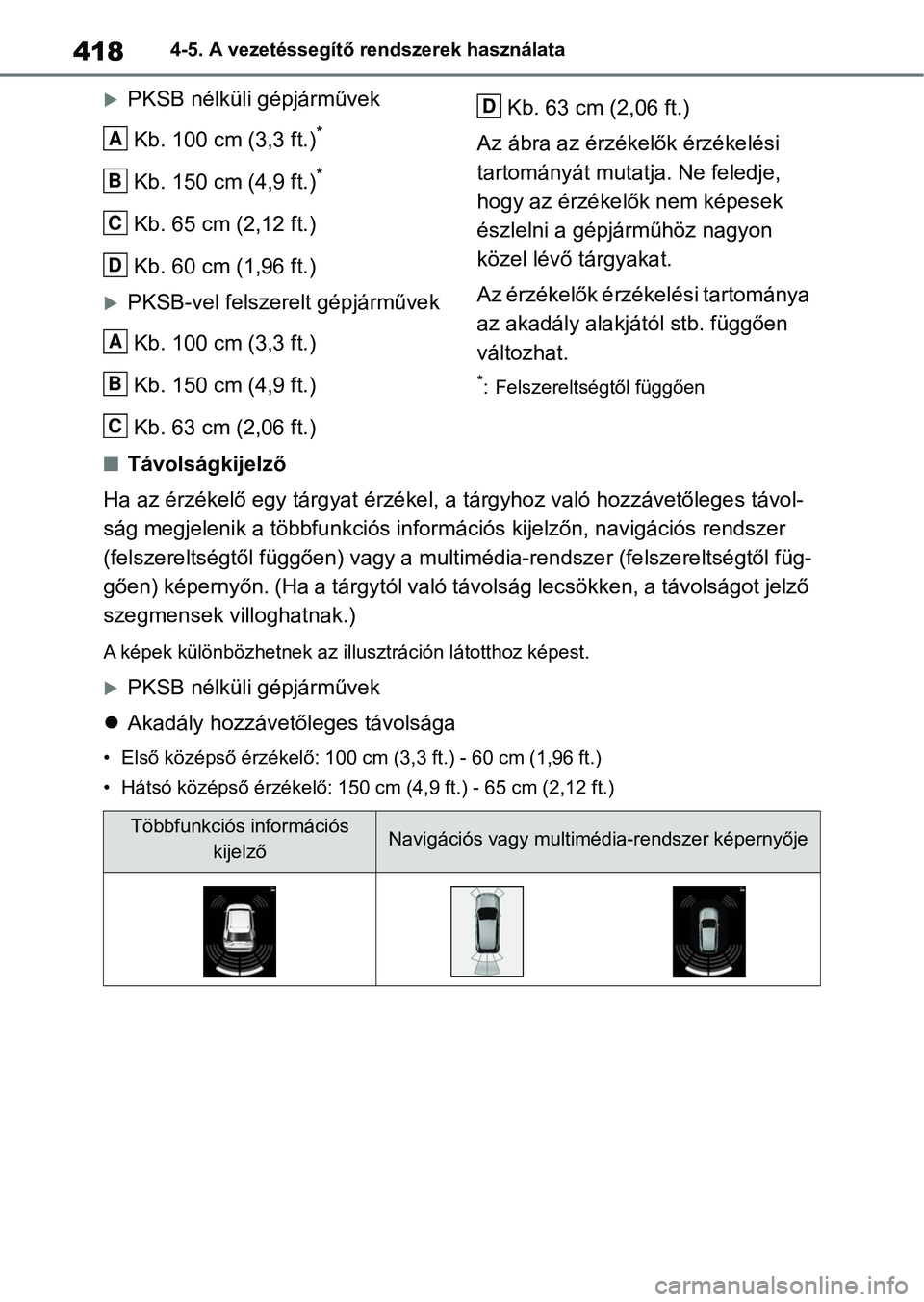

4184-5. A vezetéssegítő rendszerek használata
PKSB nélküli gépjárművekKb. 100 cm (3,3 ft.)
*
Kb. 150 cm (4,9 ft.)*
Kb. 65 cm (2,12 ft.)
Kb. 60 cm (1,96 ft.)
PKSB-vel felszerelt gépjárművekKb. 100 cm (3,3 ft.)
Kb. 150 cm (4,9 ft.)
Kb. 63 cm (2,06 ft.) Kb. 63 cm (2,06 ft.)
Az ábra az érzék elők érzékelési
tartományát mutatja. Ne feledje,
hogy az érzékelők nem képesek
észlelni a gépjárműhöz nagyon
közel lévő tárgyakat.
Az érzékelők érzékelési tartománya
az akadály alakjától stb. függően
változhat.
*: Felszereltségtől függően
nTávolságkijelző
Ha az érzékelő egy tárgyat érzék el, a tárgyhoz való hozzávetőleges távol-
ság megjelenik a többf unkciós információs kijelzőn, navigációs rendszer
(felszereltségtől függően) vagy a multimédia-rendszer (felszereltségtől füg-
gően) képernyőn. (Ha a tárgytól való távolság lecsökken, a távo lságot jelző
szegmensek villoghatnak.)
A képek különbözhetnek az illu sztráción látotthoz képest.
PKSB nélküli gépjárművek
 Akadály hozzávetőleges távolsága
• Első középső érzékelő: 100 cm (3,3 ft.) - 60 cm (1,96 ft.)
• Hátsó középső érzékelő: 150 c m (4,9 ft.) - 65 cm (2,12 ft.)
A
B
C
D
A
B
C
D
Többfunkciós információs
kijelzőNavigációs vagy multimédia-rendszer képernyője

419
4

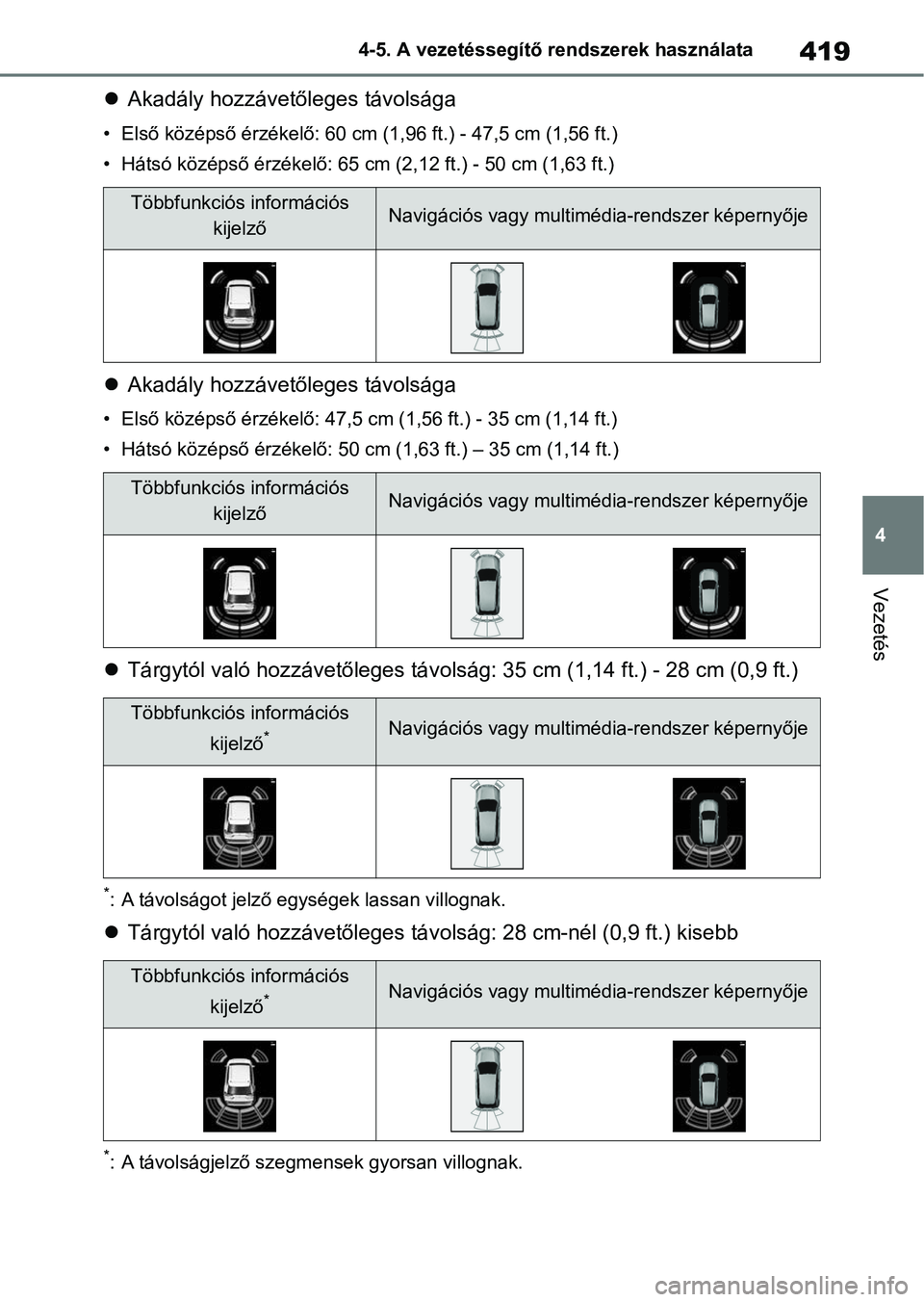

4-5. A vezetéssegítő rendszerek használata
Vezetés

Akadály hozzávetőleges távolsága
• Első középső érzéke lő: 60 cm (1,96 ft.) - 47,5 cm (1,56 ft.)
• Hátsó középső érzékelő: 65 cm (2,12 ft.) - 50 cm (1,63 ft.)
Akadály hozzávetőleges távolsága
• Első középső érzéke lő: 47,5 cm (1,56 ft.) - 35 cm (1,14 ft.)
• Hátsó középső érzékelő: 50 cm (1,63 ft.) – 35 cm (1,14 ft.)
 Tárgytól való hozzávetőleges tá volság: 35 cm (1,14 ft.) - 28 cm (0,9 ft.)
*: A távolságot jelző egységek lassan villognak.
Tárgytól való hozzávetőleges tá volság: 28 cm-nél (0,9 ft.) kisebb
*: A távolságjelző szegmensek gyorsan villognak.
Többfunkciós információs
kijelzőNavigációs vagy multimédia-rendszer képernyője
Többfunkciós információs kijelzőNavigációs vagy multimédia-rendszer képernyője
Többfunkciós információs
kijelző
*Navigációs vagy multimédia-rendszer képernyője
Többfunkciós információs kijelző
*Navigációs vagy multimédia-rendszer képernyője

4204-5. A vezetéssegítő rendszerek használata
PKSB-vel felszerelt gépjárművek
 Akadály hozzávetőleges távolsága
• Első középső érzékelő: 100 cm (3,3 ft.) - 63 cm (2,06 ft.)
• Hátsó középső érzékelő: 150 c m (4,9 ft.) - 63 cm (2,06 ft.)
Tárgytól való hozzávetőleges tá volság: 63 cm (2,06 ft.) - 48 cm (1,57 ft.)
 Tárgytól való hozzávetőleges tá volság: 48 cm (1,57 ft.) - 34 cm (1,11 ft.)
 Tárgytól való hozzávetőleges távo lság: 34 cm (1,11 ft.) - 15 cm (0,5 ft.)
*: A távolságot jelző egységek lassan villognak.
Többfunkciós információs
kijelzőNavigációs vagy multimédia-rendszer képernyője
Többfunkciós információs kijelzőNavigációs vagy multimédia-rendszer képernyője
Többfunkciós információs kijelzőNavigációs vagy multimédia-rendszer képernyője
Többfunkciós információs
kijelző
*Navigációs vagy multimédia-rendszer képernyője

421
4

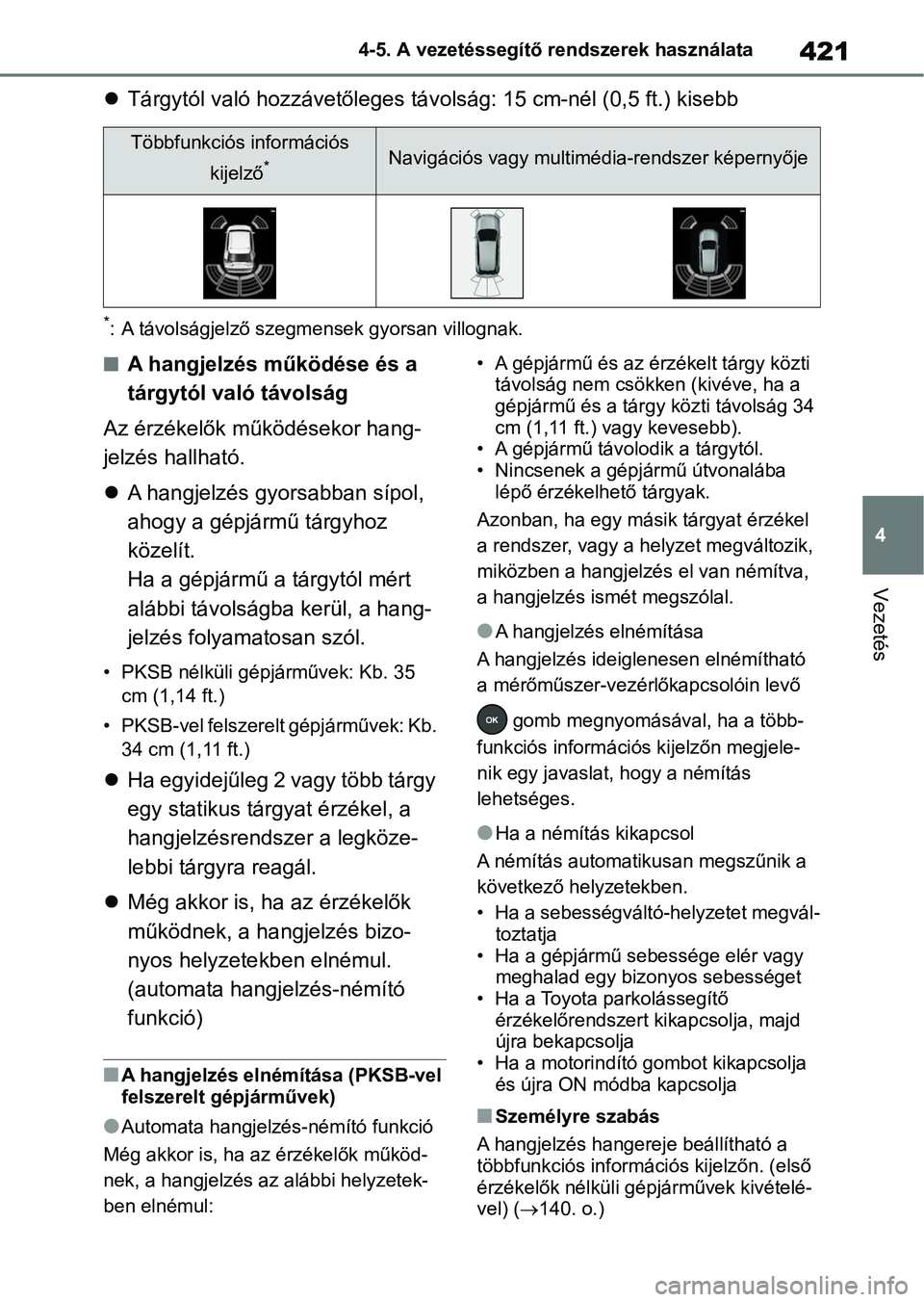

4-5. A vezetéssegítő rendszerek használata
Vezetés

Tárgytól való hozzávetőleges tá volság: 15 cm-nél (0,5 ft.) kisebb
*: A távolságjelző szegmensek gyorsan villognak.
nA hangjelzés működése és a
tárgytól való távolság
Az érzékelők működésekor hang-
jelzés hallható.
 A hangjelzés gyorsabban sípol,
ahogy a gépjármű tárgyhoz
közelít.
Ha a gépjármű a tárgytól mért
alábbi távolságba kerül, a hang-
jelzés folyamatosan szól.
• PKSB nélküli gépjárművek: Kb. 35
cm (1,14 ft.)
• PKSB-vel felszerelt gépjárművek: Kb. 34 cm (1,11 ft.)
 Ha egyidejűleg 2 vagy több tárgy
egy statikus tárgyat érzékel, a
hangjelzésrendszer a legköze-
lebbi tárgyra reagál.
 Még akkor is, ha az érzékelők
működnek, a hangjelzés bizo-
nyos helyzetekben elnémul.
(automata hangjelzés-némító
funkció)
nA hangjelzés elnémítása (PKSB-vel
felszerelt gépjárművek)
lAutomata hangjel zés-némító funkció
Még akkor is, ha az érzékelők működ-
nek, a hangjelzés az alábbi helyzetek-
ben elnémul: • A gépjármű és az érzékelt tárgy közti
távolság nem csökke n (kivéve, ha a
gépjármű és a tárgy közti távolság 34
cm (1,11 ft.) vagy kevesebb).
• A gépjármű távolo dik a tárgytól.
• Nincsenek a gépjármű útvonalába lépő érzékelhető tárgyak.
Azonban, ha egy másik tárgyat érzékel
a rendszer, vagy a helyzet megváltozik,
miközben a hangjelzés el van némítva,
a hangjelzés ismét megszólal.
lA hangjelzés elnémítása
A hangjelzés ideiglenesen elnémítható
a mérőműszer-vezérlő kapcsolóin levő
gomb megnyomásával, ha a több-
funkciós információs kijelzőn megjele-
nik egy javaslat, hogy a némítás
lehetséges.
lHa a némítás kikapcsol
A némítás automatikusan megszűnik a
következő helyzetekben.
• Ha a sebességváltó-helyzetet megvál- toztatja
• Ha a gépjármű sebessége elér vagy meghalad egy bizonyos sebességet
• Ha a Toyota parkolássegítő érzékelőrendszert kikapcsolja, majd
újra bekapcsolja
• Ha a motorindító gombot kikapcsolja és újra ON módba kapcsolja
nSzemélyre szabás
A hangjelzés hangereje beállítható a
többfunkciós információs kijelzőn. (első
érzékelők nélküli gép járművek kivételé-
vel) ( 140. o.)
Többfunkciós információs
kijelző
*Navigációs vagy multimédia-rendszer képernyője

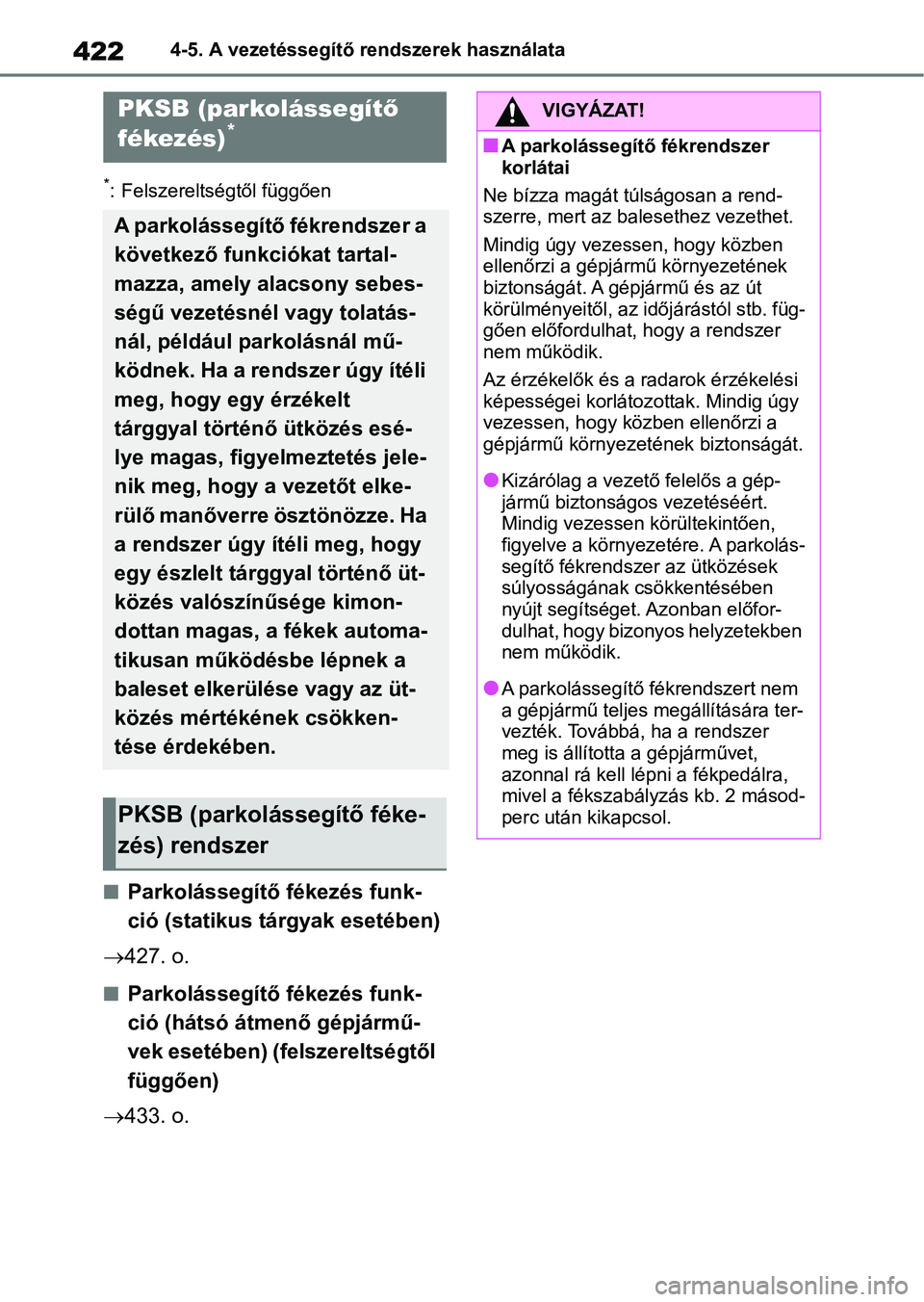

4224-5. A vezetéssegítő rendszerek használata
*: Felszereltségtől függően
nParkolássegítő fékezés funk-
ció (statikus tárgyak esetében)
 427. o.
nParkolássegítő fékezés funk-
ció (hátsó átmenő gépjármű-
vek esetében) (felszereltségtől
függően)
 433. o.
PKSB (parkolássegít ő
fékezés)*
A parkolássegítő fékrendszer a
következő funkciókat tartal-
mazza, amely alacsony sebes-
ségű vezetésnél vagy tolatás-
nál, például parkolásnál mű-
ködnek. Ha a rendszer úgy ítéli
meg, hogy egy érzékelt
tárggyal történő ütközés esé-
lye magas, figyelmeztetés jele-
nik meg, hogy a vezetőt elke-
rülő manőverre ösztönözze. Ha
a rendszer úgy ítéli meg, hogy
egy észlelt tárggyal történő üt-
közés valószínűsége kimon-
dottan magas, a fékek automa-
tikusan működésbe lépnek a
baleset elkerülése vagy az üt-
közés mértékének csökken-
tése érdekében.
PKSB (parkolássegítő féke-
zés) rendszer
VIGYÁZAT!
nA parkolássegítő fékrendszer
korlátai
Ne bízza magát túlságosan a rend-
szerre, mert az bal esethez vezethet.
Mindig úgy vezessen, hogy közben
ellenőrzi a gépjármű környezetének
biztonságát. A gépjármű és az út
körülményeitől, az időjárástól stb. füg-
gően előfordulhat, hogy a rendszer
nem működik.
Az érzékelők és a ra darok érzékelési
képességei korlátozottak. Mindig úgy
vezessen, hogy közben ellenőrzi a
gépjármű környezet ének biztonságát.
lKizárólag a vezető felelős a gép-
jármű biztonságo s vezetéséért.
Mindig vezessen körültekintően,
figyelve a környezetére. A parkolás-
segítő fékrendszer az ütközések
súlyosságának csökkentésében
nyújt segítséget. Azonban előfor-
dulhat, hogy bizonyos helyzetekben
nem működik.
lA parkolássegítő fékrendszert nem
a gépjármű teljes megállítására ter-
vezték. Továbbá, ha a rendszer
meg is állította a gépjárművet,
azonnal rá kell lépni a fékpedálra,
mivel a fékszabál yzás kb. 2 másod-
perc után kikapcsol.

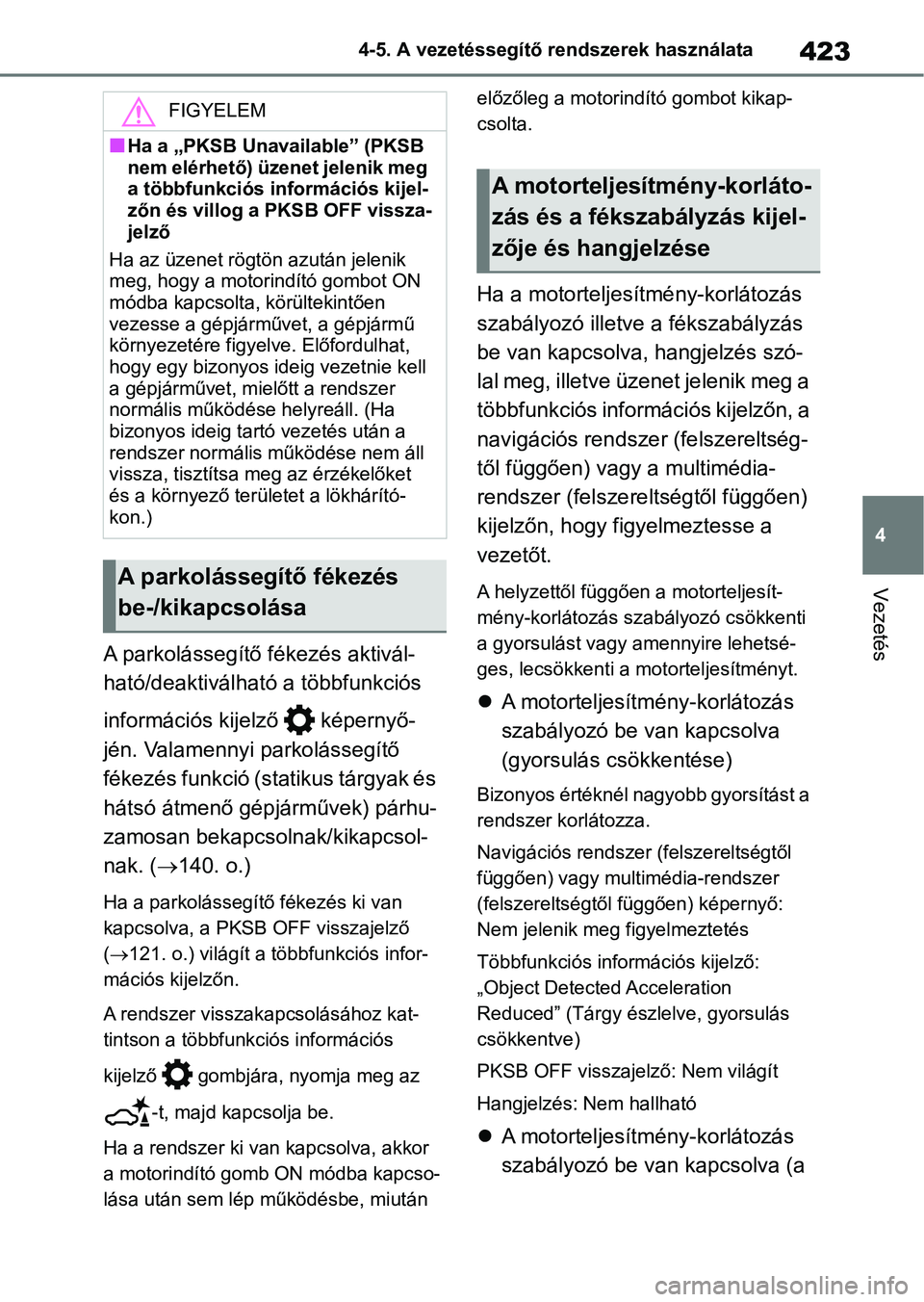

423
4
4-5. A vezetéssegítő rendszerek használata
Vezetés
A parkolássegítő fékezés aktivál-
ható/deaktiválható a többfunkciós
információs kijelző képernyő-
jén. Valamennyi parkolássegítő
fékezés funkció (statikus tárgyak és
hátsó átmenő gépjárművek) párhu-
zamosan bekapcsolnak/kikapcsol-
nak. (
140. o.)
Ha a parkolássegít ő fékezés ki van
kapcsolva, a PK SB OFF visszajelző
(121. o.) világít a többfunkciós infor-
mációs kijelzőn.
A rendszer visszakapcsolásához kat-
tintson a többfunkciós információs
kijelző gombjára, nyomja meg az
-t, majd kapcsolja be.
Ha a rendszer ki v an kapcsolva, akkor
a motorindító gomb ON módba kapcso-
lása után sem lép működésbe, miután előzőleg a motorindító gombot kikap-
csolta.
Ha a motorteljesítmény-korlátozás
szabályozó illetve a fékszabályzás
be van kapcsolva, hangjelzés szó-
lal meg, illetve üzenet jelenik meg a
többfunkciós információs kijelzőn, a
navigációs rendszer (felszereltség-
től függően) vagy a multimédia-
rendszer (felszereltségtől függően)
kijelzőn, hogy figyelmeztesse a
vezetőt.
A helyzettől függően a motorteljesít-
mény-korlátozás sza
bályozó csökkenti
a gyorsulást vagy amennyire lehetsé-
ges, lecsökkenti a motorteljesítményt.
A motorteljesítmény-korlátozás
szabályozó be van kapcsolva
(gyorsulás csökkentése)
Bizonyos értéknél nagyobb gyorsítást a
rendszer korlátozza.
Navigációs rendszer (felszereltségtől
függően) vagy multimédia-rendszer
(felszereltségtől függően) képernyő:
Nem jelenik meg figyelmeztetés
Többfunkciós információs kijelző:
„Object Detected Acceleration
Reduced” (Tárgy észlelve, gyorsulás
csökkentve)
PKSB OFF visszajelző: Nem világít
Hangjelzés: Nem hallható
A motorteljesítmény-korlátozás
szabályozó be van kapcsolva (a
FIGYELEM
nHa a „PKSB Unavailable” (PKSB
nem elérhető) üzenet jelenik meg
a többfunkciós információs kijel-
zőn és villog a PKSB OFF vissza-
jelző
Ha az üzenet rögtön azután jelenik
meg, hogy a motorindító gombot ON
módba kapcsolta, körültekintően
vezesse a gépjármű vet, a gépjármű
környezetére figyelv e. Előfordulhat,
hogy egy bizonyos ideig vezetnie kell
a gépjárművet, mielőtt a rendszer
normális működése helyreáll. (Ha
bizonyos ideig tartó vezetés után a
rendszer normális működése nem áll
vissza, tisztítsa meg az érzékelőket
és a környező területet a lökhárító-
kon.)
A parkolássegítő fékezés
be-/kikapcsolása
A motorteljesítmény-korláto-
zás és a fékszabályzás kijel-
zője és hangjelzése

4244-5. A vezetéssegítő rendszerek használata
motorteljesítmény a lehető leg-
jobban le van csökkentve)
A rendszer úgy ítéli meg, hogy a szoká-
sosnál nagyobb fékezés szükséges.
Navigációs rendszer (felszereltségtől
függően) vagy multimédia-rendszer
(felszereltségtől függően) képernyő:
„BRAKE!” (Fék!)
Többfunkciós információs kijelző:
„BRAKE!” (Fék!)
PKSB OFF visszajelző: Nem világít
Hangjelzés: Rövid sípszó
 A fékszabályzás be van kap-
csolva
A rendszer úgy ítéli meg, hogy vészfé-
kezés szükséges.
Navigációs rendszer (felszereltségtől
függően) vagy multimédia-rendszer
(felszereltségtől függően) képernyő:
„BRAKE!” (Fék!)
Többfunkciós információs kijelző:
„BRAKE!” (Fék!)
PKSB OFF visszajelző: Nem világít
Hangjelzés: Rövid sípszó
 A gépjárművet a rendszer leállí-
totta
A gépjárművet a fékszabályzás állította
meg.
Navigációs rendszer (felszereltségtől
függően) vagy multimédia-rendszer
(felszereltségtől függően) képernyő:
„Press Brake Pedal” (Nyomja le a fék-
pedált)
Többfunkciós információs kijelző:
„Switch to Brake” (Fékezés) (Ha a gáz-
pedált nem nyomja le , a „Brake” (Fék)
üzenet jelenik meg.)
PKSB OFF visszajelző: Világít
Hangjelzés: Rövid sípszó
Ha a parkolássegít ő fékezés funk-
ció úgy érzékeli, hogy lehetséges
az ütközés egy érzékelt tárggyal, a
rendszer lecsökkenti a motor telje-
sítményét, hogy a sebesség ne
növekedhessen. (Motorteljesít-
mény-korlátozó szabályozás: Lásd
a 2. ábrát)
Ezen kívül, ha továbbra is
lenyomva tartja a gázpedált, a
fékek automatikusan működésbe
lépnek, hogy csökkentsék a gép-
jármű sebességét. (Fékszabály-
zás: Lásd a 3. ábrát.)
 1. ábra: Ha a PKSB (parkolásse-
gítő fék) rendsze r nincs bekap-
csolva
Motorteljesítmény
Fékerő
Idő
 2. ábra: Ha a motorteljesítmény-
korlátozás be van kapcsolva
A rendszer áttekintése
A
B
C
