2018 TOYOTA RAV4 Kezelési útmutató (in Hungarian)

529
6
6-1. A légkondicionáló rendszer és a páramentesítő használata
Belső felszereltség
tesítő funkciói kika
pcsolnak, és csak a
környezeti levegő kerül befúvásra, és
előfordulhat, hogy a környezeti levegő
befúvása is leáll. A légkondicionáló
berendezés kikapcsolásának megelő-
zése érdekében nyom ja meg a Stop &
Start kikapcsoló gombot a rendszer
kikapcsolásához.
nHa a szélvédő bepárásodik és a
motor a Stop & Start rendszer miatt
leállt (Stop & Start rendszerrel fel-
szerelt gépjárművek)
Nyomja meg a szélvédő-páramentesítő
kapcsolóját a motor újraindításához és
páramentesítse a szélvédőt.
Ha a szélvédő továbbra is párásodik,
nyomja meg a Stop & Start kikapcsoló
gombot, és tartózkodj on a Stop & Start
rendszer használatától.
nHa szagokat érez a légkondicionáló
berendezésből, amikor a motor a
Stop & Start rendszer miatt leállt
(Stop & Start rendsz errel felszerelt
gépjárművek)
A motor újraindításához nyomja meg a
Stop & Start kikapcsoló gombot.
nLégkondicionáló berendezés szű-
rője
601. o.

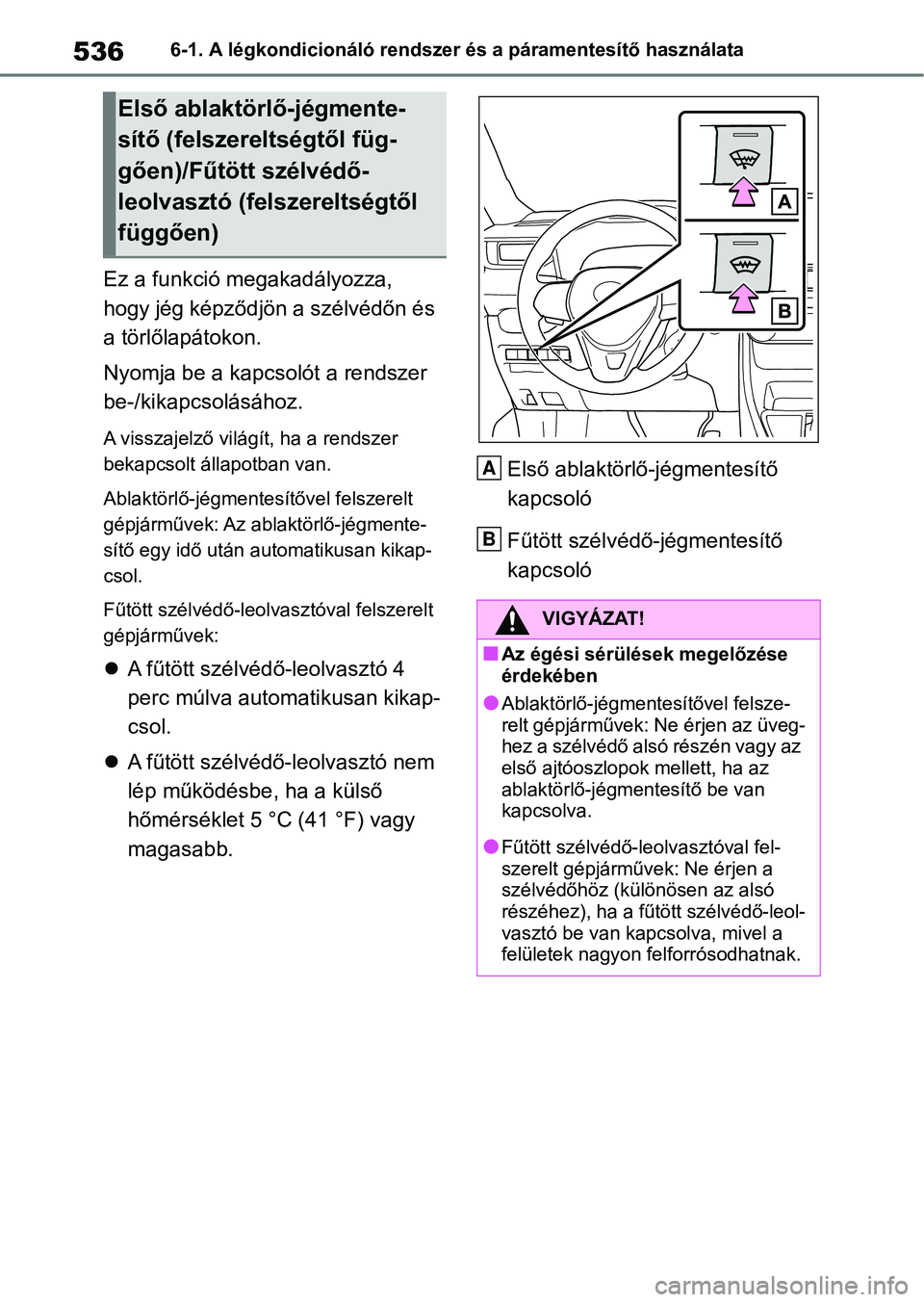

Ez a funkció megakadályozza,
hogy jég képződjön a szélvédőn és
a törlőlapátokon.
Nyomja be a gombot a rendszer
be-/kikapcsolásához.
A visszajelző világí t, ha a rendszer
bekapcsolt állapotban van.
Az ablaktörlő-jégmentesítő egy idő után
automatikusan kikapcsol.
VIGYÁZAT!
nA szélvédő párásodásának meg-
előzése érdekében
Ne használja a szélvédő-páramente-
sítő kapcsolót hű vös levegő beára-
moltatása közben, különösen párás
időben. A külső levegő és a szélvédő
hőmérséklete közötti különbség
következtében a szé lvédő külső felü-
lete bepárásodhat, és ez akadályozza
a kilátást.
VIGYÁZAT!
nA külső visszapillantó tükör-
páramentesítők működésekor
(felszereltségtől függően)
Ne fogja meg a vissz apillantó tükröt,
ha a külső visszapillantó tükrök pára-
mentesítője be van kapcsolva.
FIGYELEM
nAz akkumulátor lemerülésének
megelőzése érdekében
Leállított motor esetén ne hagyja a
légkondicionáló berendezést a szük-
ségesnél tovább bekapcsolva.
Ablaktörlő-jégmentesítő (fel-
szereltségtől függően)

5306-1. A légkondicionáló rendszer és a páramentesítő használata

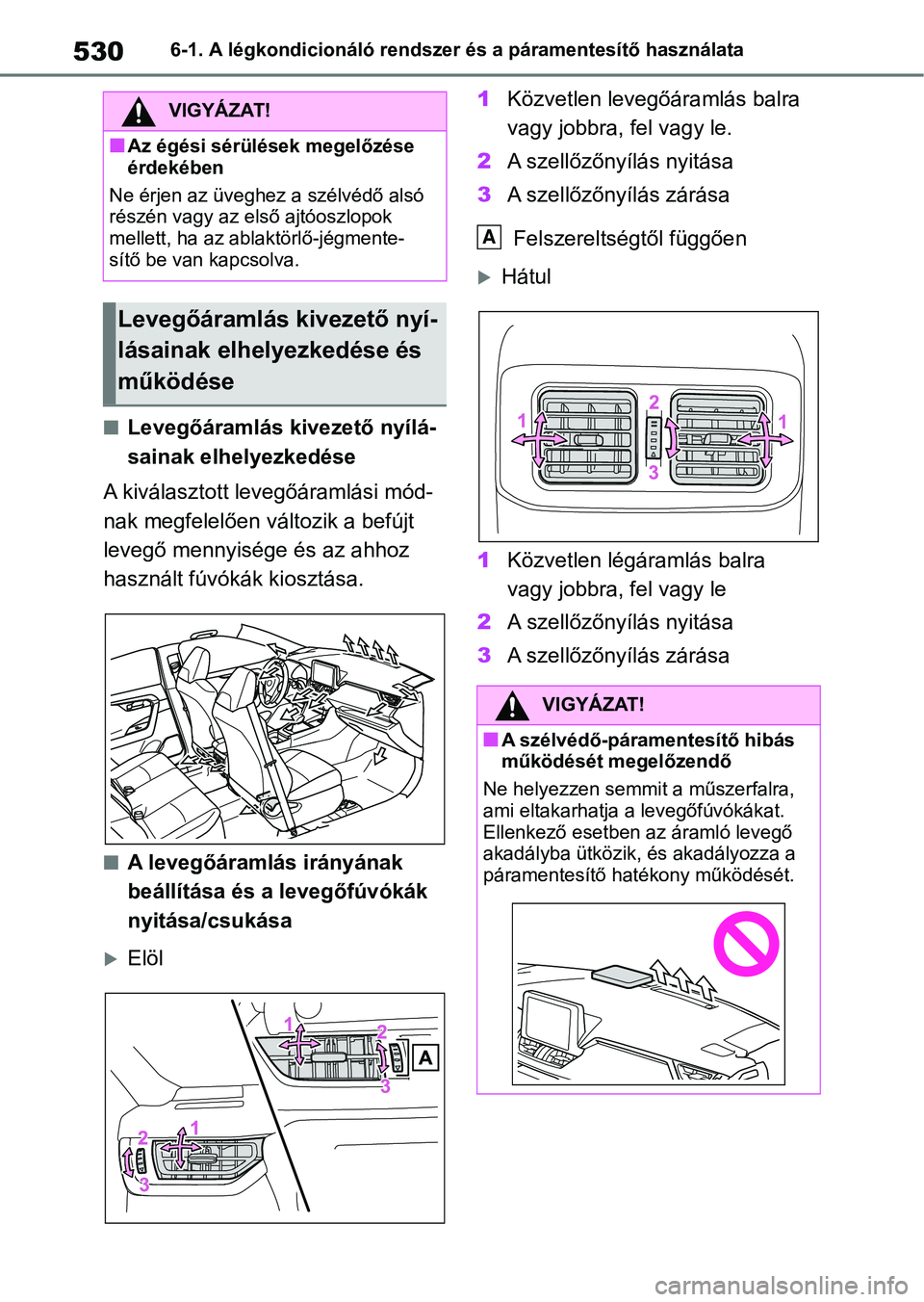

nLevegőáramlás kivezető nyílá-
sainak elhelyezkedése
A kiválasztott levegőáramlási mód-
nak megfelelően változik a befújt
levegő mennyisége és az ahhoz
használt fúvókák kiosztása.
nA levegőáramlás irányának
beállítása és a levegőfúvókák
nyitása/csukása
Elöl 1
Közvetlen levegőáramlás balra
vagy jobbra, fel vagy le.
2 A szellőzőnyílás nyitása
3 A szellőzőnyílás zárása
Felszereltségtől függően
Hátul
1 Közvetlen légáramlás balra
vagy jobbra, fel vagy le
2 A szellőzőnyílás nyitása
3 A szellőzőnyílás zárása
VIGYÁZAT!
nAz égési sérülések megelőzése
érdekében
Ne érjen az üveghez a szélvédő alsó
részén vagy az első ajtóoszlopok
mellett, ha az abla ktörlő-jégmente-
sítő be van kapcsolva.
Levegőáramlás kivezető nyí-
lásainak elhelyezkedése és
működése
VIGYÁZAT!
nA szélvédő-páramentesítő hibás
működését megelőzendő
Ne helyezzen semmi t a műszerfalra,
ami eltakarhatja a levegőfúvókákat.
Ellenkező esetben az áramló levegő
akadályba ütközik, és akadályozza a
páramentesítő hatékony működését.
A

531
6
6-1. A légkondicionáló rendszer és a páramentesítő használata
Belső felszereltség

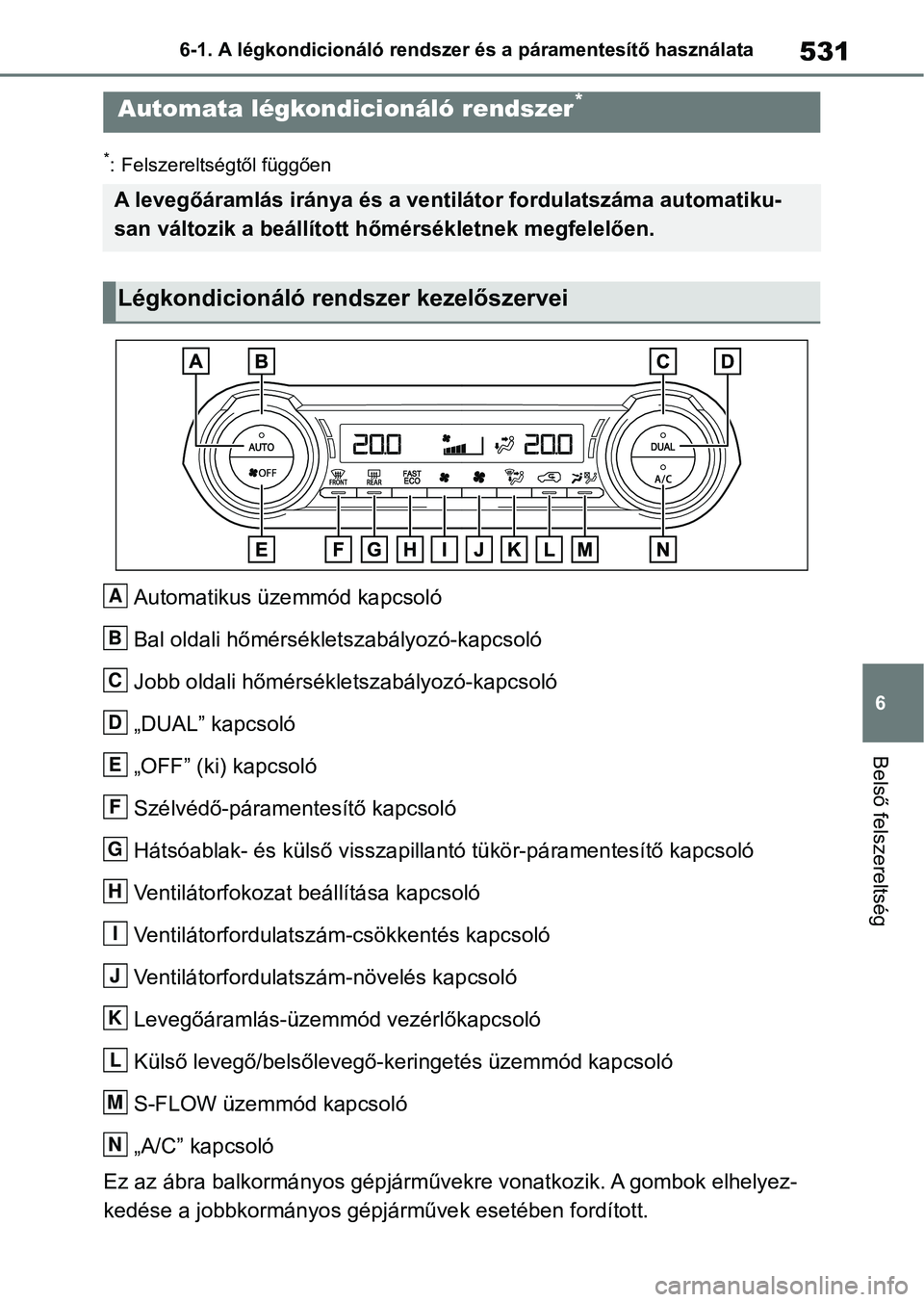

*: Felszereltségtől függően
Automatikus üzemmód kapcsoló
Bal oldali hőmérsékletszabályozó-kapcsoló
Jobb oldali hőmérsékle
tszabályozó-kapcsoló
„DUAL” kapcsoló
„OFF” (ki) kapcsoló
Szélvédő-páramentesítő kapcsoló
Hátsóablak- és külső visszapillant ó tükör-páramentesítő kapcsoló
Ventilátorfokozat beállítása kapcsoló
Ventilátorfordulatszám-csökkentés kapcsoló
Ventilátorfordulatszá m-növelés kapcsoló
Levegőáramlás-üzemmód vezérlőkapcsoló
Külső levegő/belsőlevegő-keringetés üzemmód kapcsoló
S-FLOW üzemmód kapcsoló
„A/C” kapcsoló
Ez az ábra balkormányos gépjárműv ekre vonatkozik. A gombok elhelyez-
kedése a jobbkormányos gépjárművek esetében fordított.
Automata légkondicionáló rendszer*
A levegőáramlás iránya és a ventilátor fordulatszáma automatiku -
san változik a beállított hőmérsékletnek megfelelően.
Légkondicionáló rendszer kezelőszervei
A
B
C
D
E
F
G
H
I
J
K
L
M
N

5326-1. A légkondicionáló rendszer és a páramentesítő használata

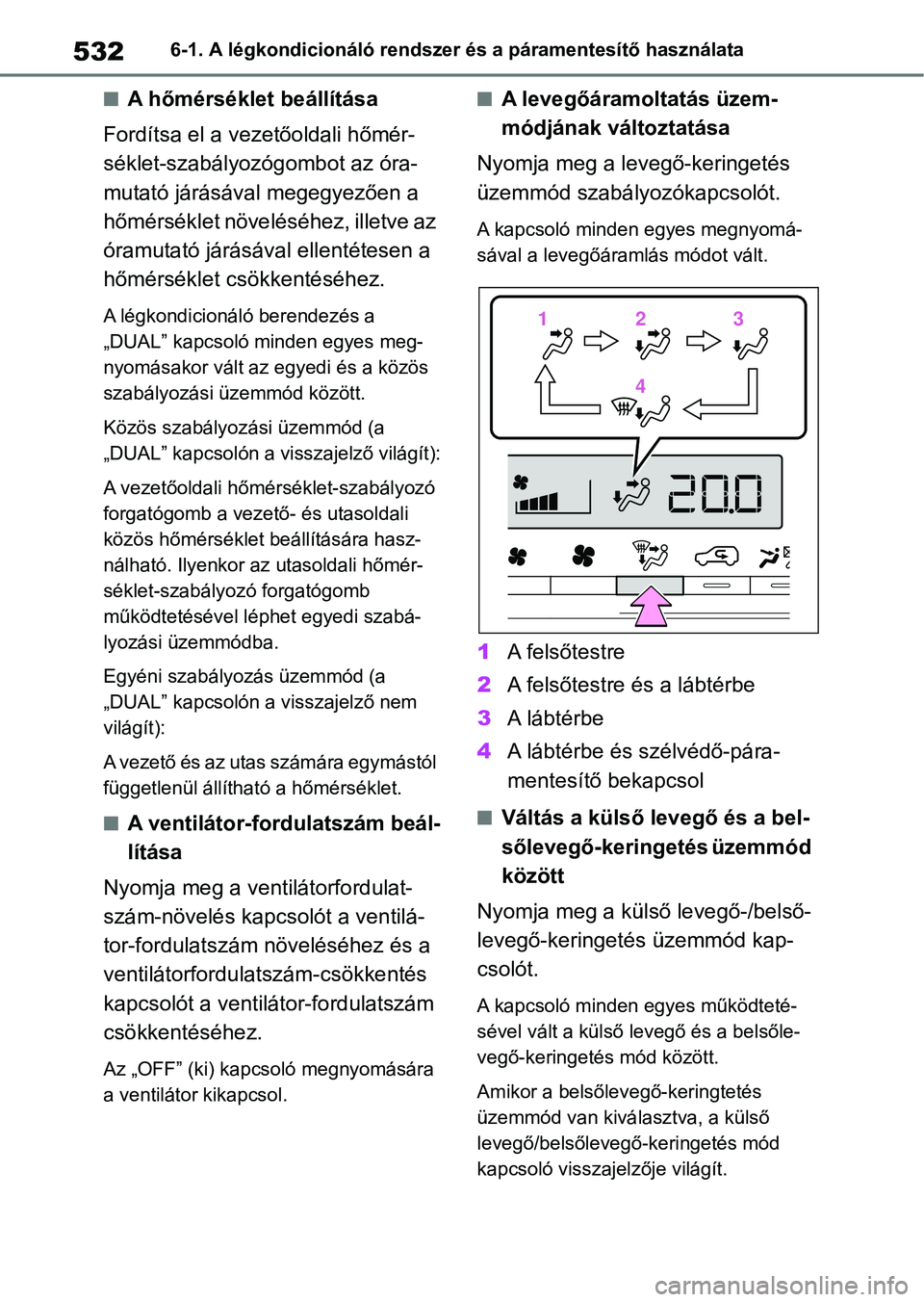

nA hőmérséklet beállítása
Fordítsa el a vezetőoldali hőmér-
séklet-szabályozógombot az óra-
mutató járásával megegyezően a
hőmérséklet növeléséhez, illetve az
óramutató járásával ellentétesen a
hőmérséklet csökkentéséhez.
A légkondicionáló berendezés a
„DUAL” kapcsoló minden egyes meg-
nyomásakor vált az egyedi és a közös
szabályozási üzemmód között.
Közös szabályozási üzemmód (a
„DUAL” kapcsolón a visszajelző világít):
A vezetőoldali hőmérséklet-szabályozó
forgatógomb a vezető- és utasoldali
közös hőmérséklet beállítására hasz-
nálható. Ilyenkor az utasoldali hőmér-
séklet-szabályozó forgatógomb
működtetésével l éphet egyedi szabá-
lyozási üzemmódba.
Egyéni szabályozás üzemmód (a
„DUAL” kapcsolón a visszajelző nem
világít):
A vezető és az utas számára egymástól
függetlenül állítható a hőmérséklet.
nA ventilátor-fordulatszám beál-
lítása
Nyomja meg a ven tilátorfordulat-
szám-növelés kapcsolót a ventilá-
tor-fordulatszám növeléséhez és a
ventilátorfordulatszám-csökkentés
kapcsolót a ventilá tor-fordulatszám
csökkentéséhez.
Az „OFF” (ki) kapcsoló megnyomására
a ventilátor kikapcsol.
nA levegőáramoltatás üzem-
módjának változtatása
Nyomja meg a levegő-keringetés
üzemmód szabályozókapcsolót.
A kapcsoló minden egyes megnyomá-
sával a levegőáramlás módot vált.
1 A felsőtestre
2 A felsőtestre és a lábtérbe
3 A lábtérbe
4 A lábtérbe és szélvédő-pára-
mentesítő bekapcsol
nVáltás a külső levegő és a bel-
sőlevegő-keringetés üzemmód
között
Nyomja meg a külső levegő-/belső-
levegő-keringetés üzemmód kap-
csolót.
A kapcsoló minden egyes működteté-
sével vált a külső levegő és a belsőle-
vegő-keringeté s mód között.
Amikor a belsőlevegő-keringtetés
üzemmód van kivá lasztva, a külső
levegő/belsőlevegő-keringetés mód
kapcsoló visszajelzője világít.
112233
44

533
6
6-1. A légkondicionáló rendszer és a páramentesítő használata
Belső felszereltség

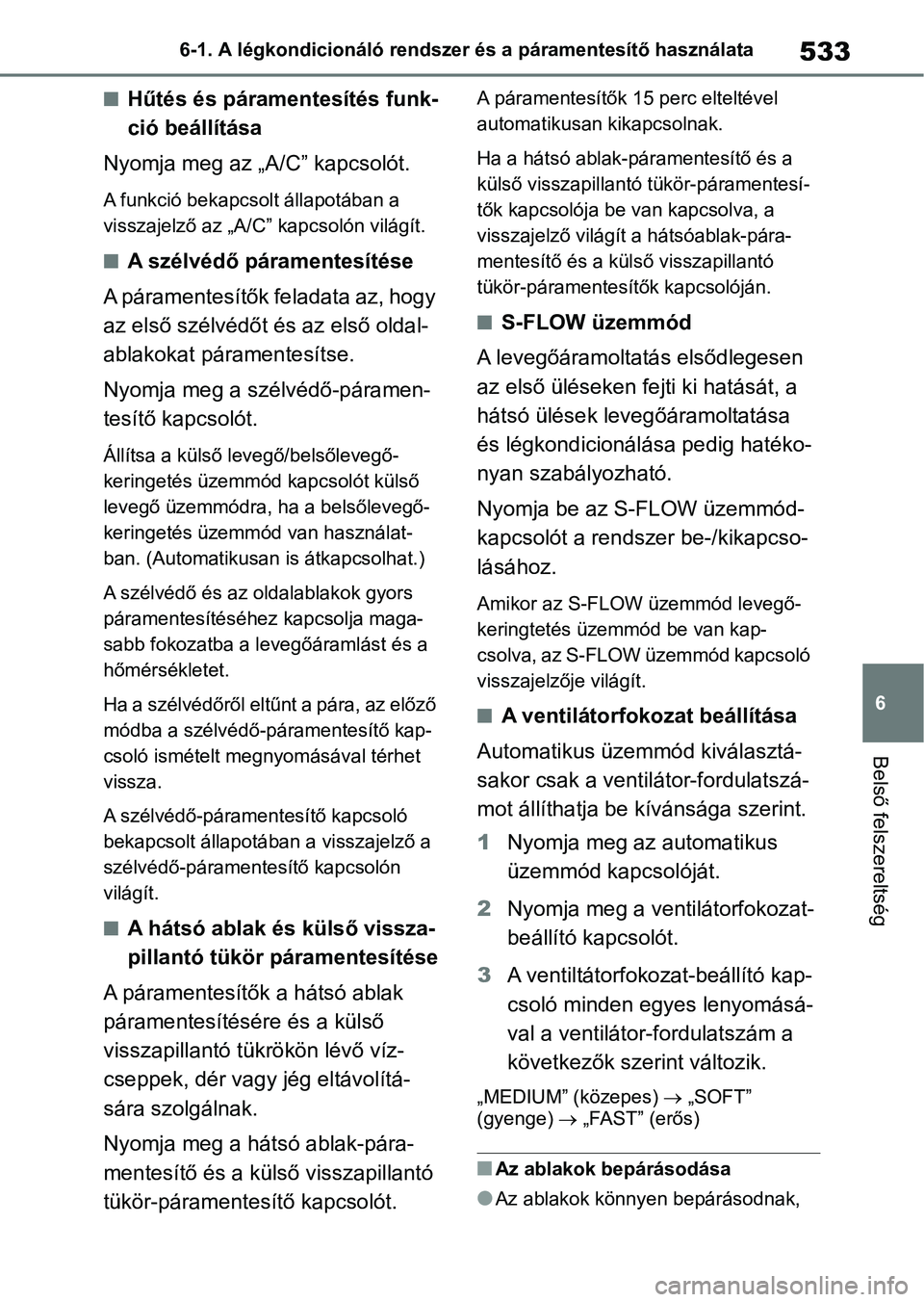

nHűtés és páramentesítés funk-
ció beállítása
Nyomja meg az „A/C” kapcsolót.
A funkció bekapcsolt állapotában a
visszajelző az „A/C” kapcsolón világít.
nA szélvédő páramentesítése
A páramentesítők feladata az, hogy
az első szélvédőt és az első oldal-
ablakokat páramentesítse.
Nyomja meg a szélvédő-páramen-
tesítő kapcsolót.
Állítsa a külső levegő/belsőlevegő-
keringetés üzemmód kapcsolót külső
levegő üzemmódra, ha a belsőlevegő-
keringetés üzemmód van használat-
ban. (Automatikusan is átkapcsolhat.)
A szélvédő és az oldalablakok gyors
páramentesítéséhe z kapcsolja maga-
sabb fokozatba a le vegőáramlást és a
hőmérsékletet.
Ha a szélvédőről eltűnt a pára, az előző
módba a szélvédő-páramentesítő kap-
csoló ismételt megn yomásával térhet
vissza.
A szélvédő-páramentesítő kapcsoló
bekapcsolt állapotában a visszajelző a
szélvédő-páramentesítő kapcsolón
világít.
nA hátsó ablak és külső vissza-
pillantó tükör páramentesítése
A páramentesítők a hátsó ablak
páramentesítésére és a külső
visszapillantó tükrökön lévő víz-
cseppek, dér vagy jég eltávolítá-
sára szolgálnak.
Nyomja meg a hátsó ablak-pára-
mentesítő és a külső visszapillantó
tükör-páramentesítő kapcsolót.
A páramentesítők 15 perc elteltével
automatikusan kikapcsolnak.
Ha a hátsó ablak-páramentesítő és a
külső visszapillantó tükör-páramentesí-
tők kapcsolója be van kapcsolva, a
visszajelző világít a hátsóablak-pára-
mentesítő és a külső visszapillantó
tükör-páramentesítők kapcsolóján.
nS-FLOW üzemmód
A levegőáramoltatás elsődlegesen
az első üléseken fejti ki hatását, a
hátsó ülések levegőáramoltatása
és légkondicionálása pedig hatéko-
nyan szabályozható.
Nyomja be az S-FLOW üzemmód-
kapcsolót a rendszer be-/kikapcso-
lásához.
Amikor az S-FLOW üzemmód levegő-
keringtetés üzemmód be van kap-
csolva, az S-FLOW üzemmód kapcsoló
visszajelzője világít.
nA ventilátorfokozat beállítása
Automatikus üzemmód kiválasztá-
sakor csak a ventilá tor-fordulatszá-
mot állíthatja be kívánsága szerint.
1 Nyomja meg az automatikus
üzemmód kapcsolóját.
2 Nyomja meg a ventilátorfokozat-
beállító kapcsolót.
3 A ventiltátorfokozat-beállító kap-
csoló minden egyes lenyomásá-
val a ventilátor-fordulatszám a
következők szerint változik.
„MEDIUM” (közepes)  „SOFT”
(gyenge)  „FAST” (erős)
nAz ablakok bepárásodása
lAz ablakok könnyen bepárásodnak,

5346-1. A légkondicionáló rendszer és a páramentesítő használata
ha a gépjárműben magas a páratarta-
lom. Az („A/C”) gomb bekapcsolásá-
val a levegőfúvókákból kiáramló
levegő hatékonyan páramentesíti a
levegőt és a szélvédőt.
lHa kikapcsolja az „A/C” gombot, az
ablakok könnyebben bepárásodnak.
lA belsőlevegő-keringetés üzemmód
használata esetén az ablakok bepárá-
sodhatnak.
nKülső levegő-/belsőlevegő-keringe-
tés üzemmód
lHa poros úton, al agútban vagy nagy
forgalomban halad, ál lítsa a külső le-
vegő/belsőlevegő-k eringetés üzem-
mód kapcsolót belsőlevegő-keringe-
tés üzemmódba. Így megakadályoz-
hatja, hogy a külső levegő bejusson a
gépjármű utasterébe. Ha hűtés alatt a
belsőlevegő-keringetés üzemmódot
állítja be, hatékonyan lehűtheti a gép-
jármű utasterét.
lA hőmérséklet-beállítás és a belső
hőmérséklet függvényében a beren-
dezés automati kusan külső
levegő/belsőlevegő-keringetés üzem-
módba válthat.
nA légkondicionáló berendezés
működése Eco (üzemanyag-takaré-
kos) vezetési üzemmódban
lEco (üzemanyag-takarékos) vezetési
üzemmódban a légkondicionáló
berendezés vezérlés e a gazdaságos
üzemanyag-fogyasztást előtérbe
helyezve a következőképpen történik:
• A motorfordulatszám és a kom- presszorműködés fűtő-/hűtőteljesít-
ményt korlátozó szabályozása
• A ventilátor-fordulatszám korlátozása automatikus üzemmód választásakor
lA légkondicionáló berendezés teljesít-
ményének növelése érdekében hajtsa
végre a következő műveleteket:
• Állítsa be a ventilá tor-fordulatszámot
• Kapcsolja ki az Eco (üzemanyag- takarékos) vezetés üzemmódot
( 445. o.)
nHa a külső levegő hőmérséklete
alacsony
Megtörténhet, hogy a páramentesítő
funkció akkor sem működik, ha az „A/C”
gombot megnyomja.
nSzellőztetés és lé gkondicionálási
szagok
lA friss levegő beáramoltatásához
kapcsolja a légkondicionáló berende-
zést külső levegő módba.
lHasználat során a gépjárművön belül-
ről és kívülről külö nféle szagok juthat-
nak be és halmozódhatnak fel a
légkondicionáló berendezésben.
Ennek következtében a levegőfúvó-
kák szagot áraszthatnak.
lA szagok keletkezésének csökken-
tése érdekében:
• A gépjármű leállítása előtt javasolt a légkondicionáló berendezés külső
levegő üzemmódban történő haszná-
lata.
• Közvetlenül a légkondicionáló beren- dezés automatikus üzemmódban tör-
ténő bekapcsolása után a ventilátor
beindulásának időzítése kissé késhet.
lParkoláskor a rendszer automatiku-
san külsőlevegő- beáramoltatási
üzemmódba kapcsol, hogy előse-
gítse a frissebb levegő keringetését a
gépjárműben és csökkentse a kelle-
metlen szagok kialakulását, melyek a
gépjármű elindításakor jelentkeznek.
nLégkondicionáló berendezés
működése a motor Stop & Start
rendszer általi leállása során (Stop
& Start rendszerrel felszerelt gép-
járművek)
Ha a motort a Stop & Start rendszer
állítja le, az automata légkondicionáló
hűtő, fűtő és páramentesítő funkciói
kikapcsolnak, és a ventilátor-fordulat-
szám a külső hőmérsékletnek megfele-
lően csökken stb., v agy a levegőbefúvás
leáll. A légkondicionáló berendezés leál-
lításának megakadályozása érdekében
nyomja meg a Stop & Start kikapcsoló
gombot, és tartózkodj on a Stop & Start
rendszer használatától.

535
6
6-1. A légkondicionáló rendszer és a páramentesítő használata
Belső felszereltség
nHa a szélvédő bepárásodik és a
motor a Stop & Start rendszer miatt
leállt (Stop & Start rendszerrel fel-
szerelt gépjárművek)
Nyomja meg a szélvédő-páramentesítő
kapcsolóját a motor újraindításához és
páramentesítse a szélvédőt.
Ha a szélvédő továbbra is párásodik,
nyomja meg a Stop & Start kikapcsoló
gombot, és tartózkodj on a Stop & Start
rendszer használatától.
nHa szagokat érez a légkondicionáló
berendezésből, amikor a motor a
Stop & Start rendszer miatt leállt
(Stop & Start rendsz errel felszerelt
gépjárművek)
A motor újraindításához nyomja meg a
Stop & Start kikapcsoló gombot.
nLégkondicionáló berendezés szű-
rője
601. o.
nSzemélyre szabás
A beállítások (pl. külső levegő/belsőle-
vegő-keringetési üzemmód) módosítha-
tók.
(Személyre szabható funkciók: 718.
o.)
1 Nyomja meg az „AUTO” (beállít)
gombot.
A páramentesítő funkció működni kezd.
A levegőfúvókák és a ventilátor-fordu-
latszám beállítása automatikusan, a
hőmérséklet-beállításnak és a páratar-
talomnak megfelelően történik.
2Állítsa be a hőmérsékletet.
3 A művelet leállításához nyomja
meg az „OFF” kapcsolót.
Ha a ventilátor-fordulatszám vagy a
levegőáramoltatás üzemmódokat
változtatja, az automatikus üzem-
mód visszajelzője kialszik. Azon-
ban azok az automata funkciók,
melyeket nem változtatott meg,
továbbra is működnek.
nAutomatikus üzemmód használata
A ventilátor fordulatszámának beállí-
tása automatikusan történik a beállított
hőmérsékletnek és a környezeti feltéte-
leknek megfelelően.
Ezért közvetlenül az „AUTO” kapcsoló
megnyomása után a ventilátor egy pilla-
natra leállhat, amíg rendelkezésre nem
áll a meleg vagy a hideg levegő.
VIGYÁZAT!
nA szélvédő párásodásának meg-
előzése érdekében
Ne használja a szélvédő-páramente-
sítő kapcsolót hű vös levegő beára-
moltatása közben, különösen párás
időben.
A külső levegő és a szélvédő hőmér-
séklet-különbsége következtében
bepárásodhat a szélvédő külső felü-
lete, ami gátolja a kilátást.
nA külső visszapillantó tükör-
páramentesítők működésekor
(felszereltségtől függően)
Ne fogja meg a vi sszapillantó tükröt,
ha a külső visszapillantó tükrök pára-
mentesítője be van kapcsolva.
FIGYELEM
nAz akkumulátor lemerülésének
megelőzése érdekében
Leállított motor esetén ne hagyja a
légkondicionáló berendezést a szük-
ségesnél tovább bekapcsolva.
Automatikus üzemmód
használata

5366-1. A légkondicionáló rendszer és a páramentesítő használata
Ez a funkció megakadályozza,
hogy jég képződjön a szélvédőn és
a törlőlapátokon.
Nyomja be a kapcsolót a rendszer
be-/kikapcsolásához.
A visszajelző világ ít, ha a rendszer
bekapcsolt állapotban van.
Ablaktörlő-jégmentesítővel felszerelt
gépjárművek: Az ablaktörlő-jégmente-
sítő egy idő után a utomatikusan kikap-
csol.
Fűtött szélvédő-leol vasztóval felszerelt
gépjárművek:
 A fűtött szélvédő-leolvasztó 4
perc múlva automatikusan kikap-
csol.
 A fűtött szélvédő-leolvasztó nem
lép működésbe, ha a külső
hőmérséklet 5 °C (41 °F) vagy
magasabb. Első ablaktörlő-jégmentesítő
kapcsoló
Fűtött szélvédő-jégmentesítő
kapcsoló
Első ablaktörlő-jégmente-
sítő (felszereltségtől füg-
gően)/Fűtött szélvédő-
leolvasztó (felszereltségtől
függően)
VIGYÁZAT!
nAz égési sérülések megelőzése
érdekében
lAblaktörlő-jégmentesítővel felsze-
relt gépjárművek: Ne érjen az üveg-
hez a szélvédő alsó részén vagy az
első ajtóoszlopok mellett, ha az
ablaktörlő-jégmentesítő be van
kapcsolva.
lFűtött szélvédő-le
olvasztóval fel-
szerelt gépjárművek: Ne érjen a
szélvédőhöz (különösen az alsó
részéhez), ha a fűtött szélvédő-leol-
vasztó be van kapcsolva, mivel a
felületek nagyon felforrósodhatnak.
A
B
