2018 TOYOTA RAV4 Kezelési útmutató (in Hungarian)

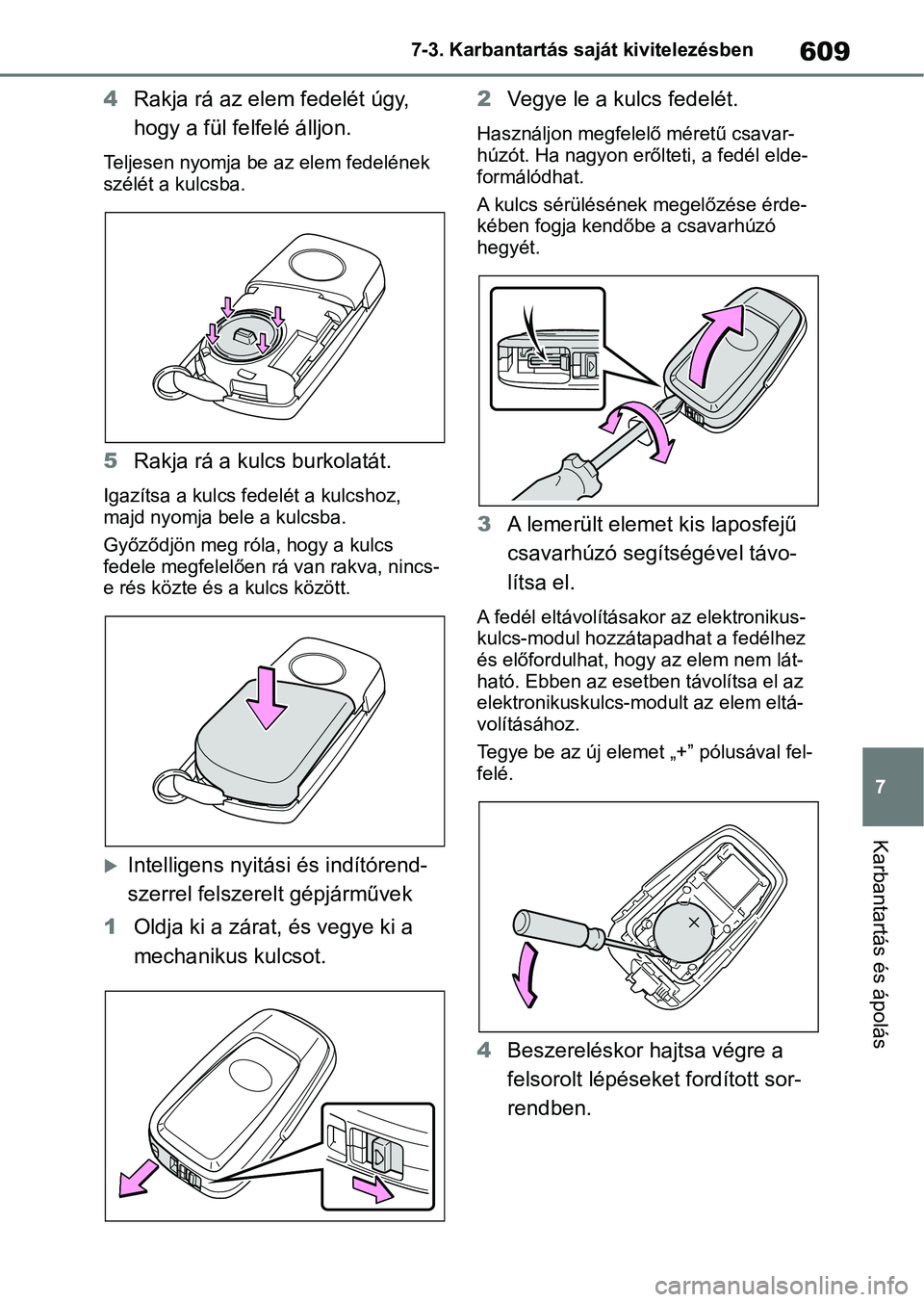

609
7
7-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás
4
Rakja rá az elem fedelét úgy,
hogy a fül felfelé álljon.
Teljesen nyomja be az elem fedelének
szélét a kulcsba.
5Rakja rá a kulcs burkolatát.
Igazítsa a kulcs fe delét a kulcshoz,
majd nyomja bele a kulcsba.
Győződjön meg róla, hogy a kulcs
fedele megfelelően rá van rakva, nincs-
e rés közte és a kulcs között.
Intelligens nyitási és indítórend-
szerrel felszerelt gépjárművek
1 Oldja ki a zárat, és vegye ki a
mechanikus kulcsot. 2
Vegye le a kulcs fedelét.
Használjon megfelelő méretű csavar-
húzót. Ha nagyon erőlteti, a fedél elde-
formálódhat.
A kulcs sérülésének megelőzése érde-
kében fogja kendőbe a csavarhúzó
hegyét.
3A lemerült elemet kis laposfejű
csavarhúzó segítségével távo-
lítsa el.
A fedél eltávolítása kor az elektronikus-
kulcs-modul hozzátapadhat a fedélhez
és előfordulhat, hogy az elem nem lát-
ható. Ebben az esetben távolítsa el az
elektronikuskulcs-modult az elem eltá-
volításához.
Tegye be az új eleme t „+” pólusával fel-
felé.
4 Beszereléskor hajtsa végre a
felsorolt lépéseket fordított sor-
rendben.

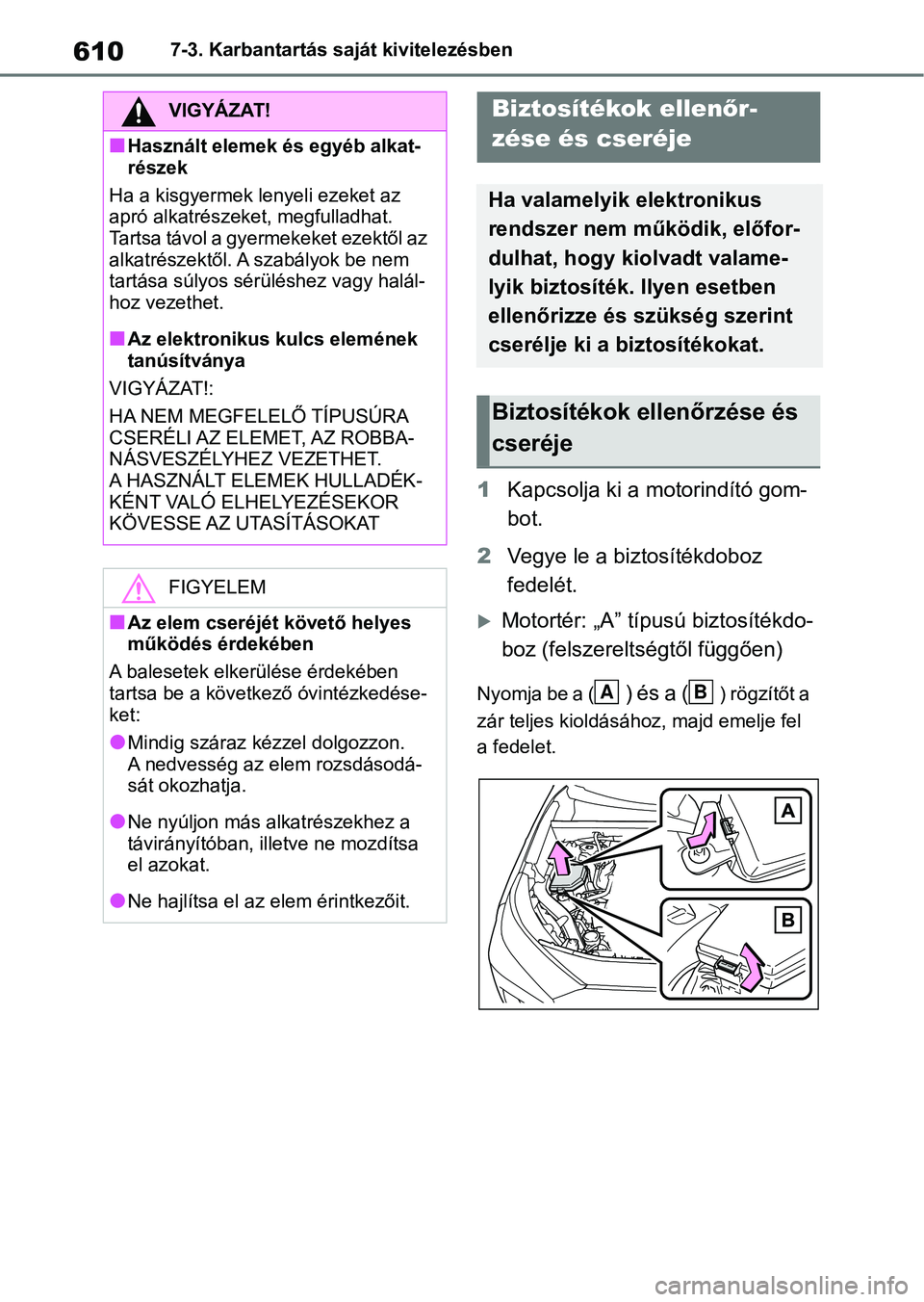

6107-3. Karbantartás saját kivitelezésben
1Kapcsolja ki a motorindító gom-
bot.
2 Vegye le a biztosítékdoboz
fedelét.
Motortér: „A” típusú biztosítékdo-
boz (felszereltségtől függően)
Nyomja be a () és a () rögzítőt a
zár teljes kioldásához, majd emelje fel
a fedelet.
VIGYÁZAT!
nHasznált elemek és egyéb alkat-
részek
Ha a kisgyermek lenyeli ezeket az
apró alkatrészeket, megfulladhat.
Tartsa távol a gyermekeket ezektől az
alkatrészektől. A szabályok be nem
tartása súlyos sérüléshez vagy halál-
hoz vezethet.
nAz elektronikus kulcs elemének
tanúsítványa
VIGYÁZAT!:
HA NEM MEGFELELŐ TÍPUSÚRA
CSERÉLI AZ ELEMET, AZ ROBBA-
NÁSVESZÉLYHEZ VEZETHET.
A HASZNÁLT ELEMEK HULLADÉK-
KÉNT VALÓ ELHELYEZÉSEKOR
KÖVESSE AZ UTASÍTÁSOKAT
FIGYELEM
nAz elem cseréjét követő helyes
működés érdekében
A balesetek elkerülése érdekében
tartsa be a következő óvintézkedése-
ket:
lMindig száraz ké zzel dolgozzon.
A nedvesség az elem rozsdásodá-
sát okozhatja.
lNe nyúljon más al katrészekhez a
távirányítóban, illetve ne mozdítsa
el azokat.
lNe hajlítsa el az elem érintkezőit.
Biztosítékok ellen őr-
zése és cseréje
Ha valamelyik elektronikus
rendszer nem mű ködik, előfor-
dulhat, hogy kiolvadt valame-
lyik biztosíték. Ilyen esetben
ellenőrizze és szükség szerint
cserélje ki a biztosítékokat.
Biztosítékok ellenőrzése és
cseréje
AB

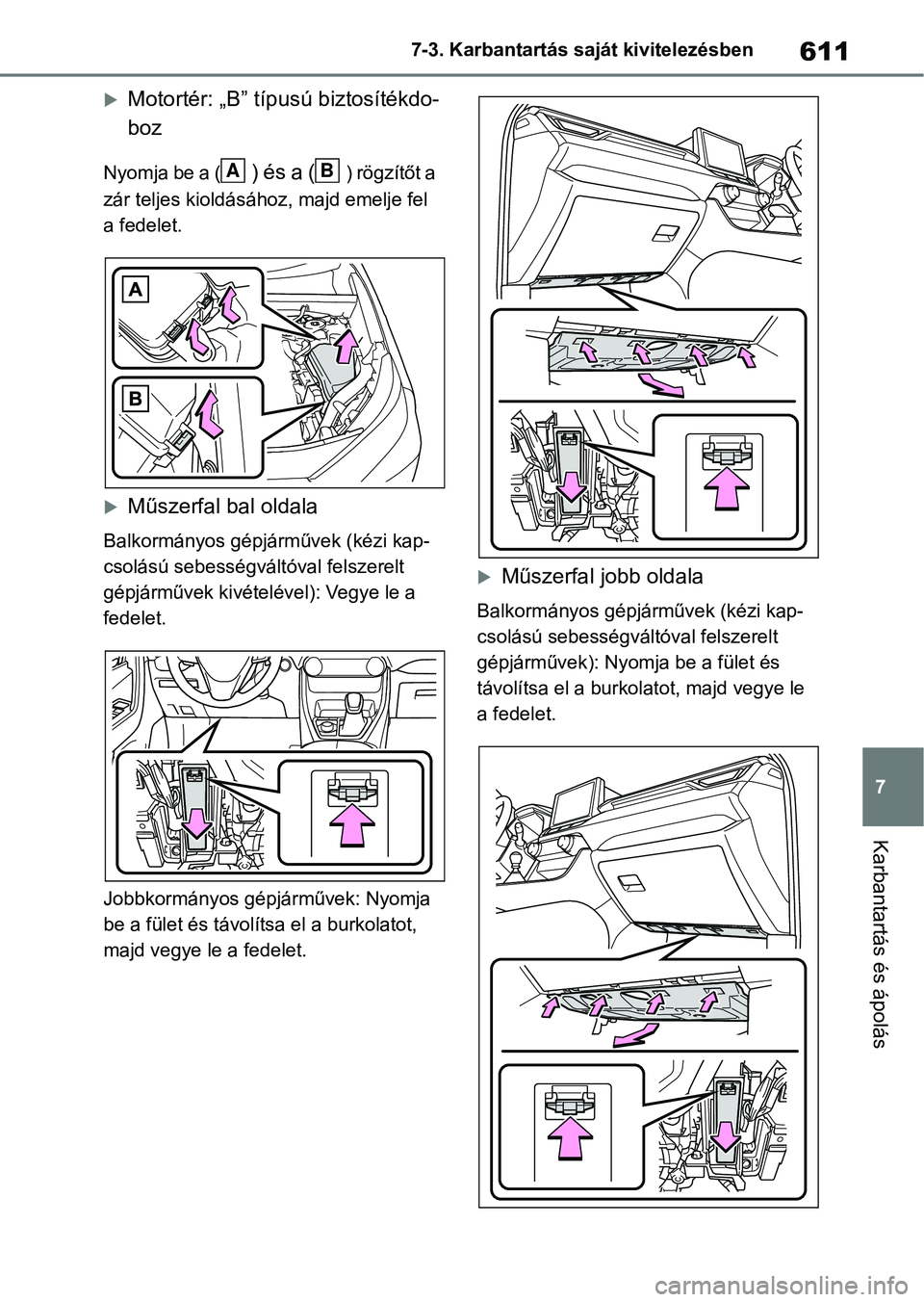

611
7
7-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás
Motortér: „B” típusú biztosítékdo-
boz
Nyomja be a () és a () rögzítőt a
zár teljes kioldásához, majd emelje fel
a fedelet.
Műszerfal bal oldala
Balkormányos gépjárművek (kézi kap-
csolású sebességváltóval felszerelt
gépjárművek kivételével): Vegye le a
fedelet.
Jobbkormányos gépjárművek: Nyomja
be a fület és távolíts a el a burkolatot,
majd vegye le a fedelet.
Műszerfal jobb oldala
Balkormányos gépjárművek (kézi kap-
csolású sebességvál tóval felszerelt
gépjárművek): Nyomja be a fület és
távolítsa el a burkolatot, majd vegye le
a fedelet.
AB

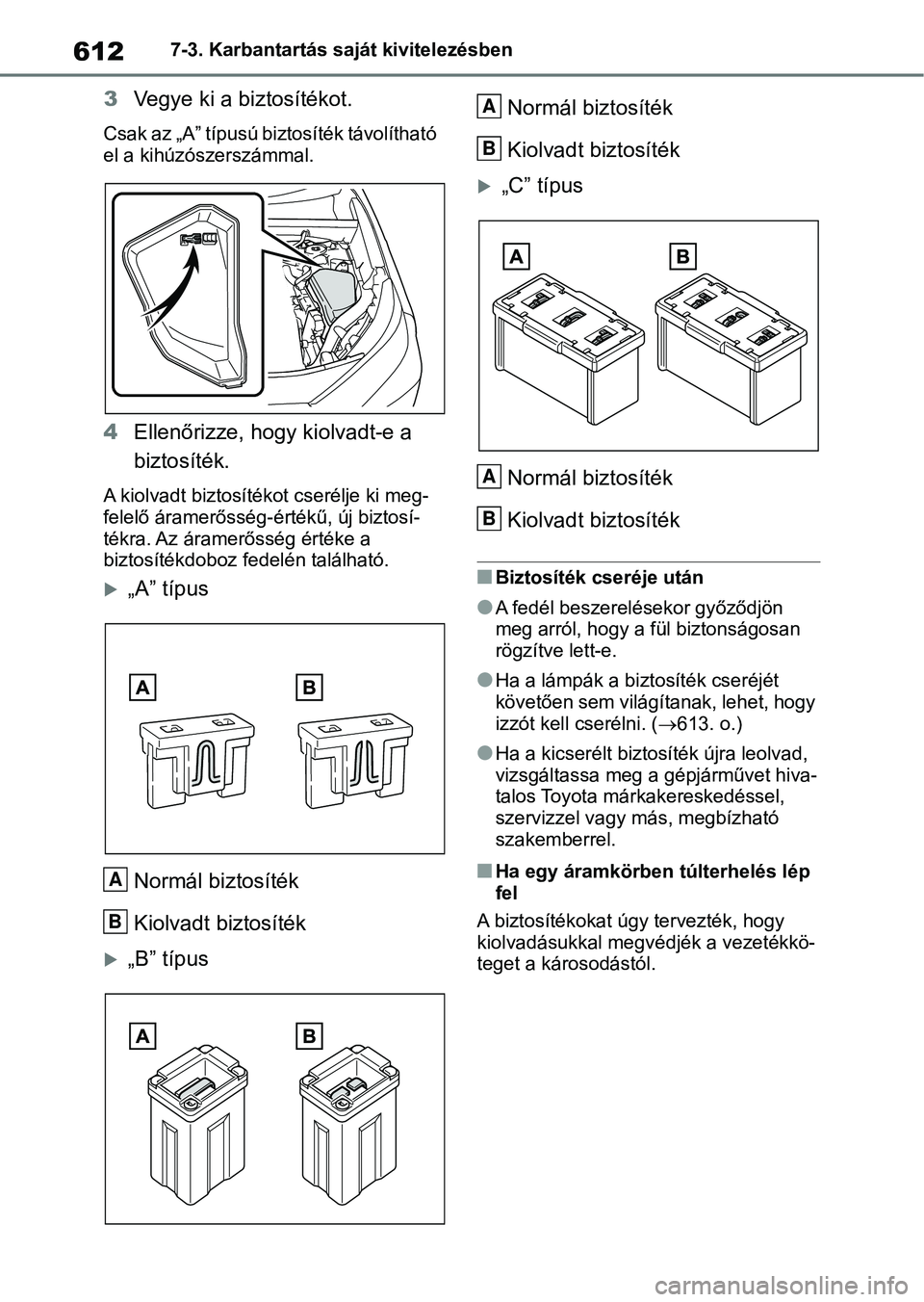

6127-3. Karbantartás saját kivitelezésben
3Vegye ki a biztosítékot.
Csak az „A” típusú biztosíték távolítható
el a kihúzószerszámmal.
4Ellenőrizze, hogy kiolvadt-e a
biztosíték.
A kiolvadt biztosíté kot cserélje ki meg-
felelő áramerősség- értékű, új biztosí-
tékra. Az áramerősség értéke a
biztosítékdoboz f edelén található.
„A” típus
Normál biztosíték
Kiolvadt biztosíték
„B” típus Normál biztosíték
Kiolvadt biztosíték
„C” típus
Normál biztosíték
Kiolvadt biztosíték
nBiztosíték cseréje után
lA fedél beszerelésekor győződjön
meg arról, hogy a fül biztonságosan
rögzítve lett-e.
lHa a lámpák a biztosíték cseréjét
követően sem világítanak, lehet, hogy
izzót kell cserélni. ( 613. o.)
lHa a kicserélt bizto síték újra leolvad,
vizsgáltassa meg a gépjárművet hiva-
talos Toyota márka kereskedéssel,
szervizzel vagy más, megbízható
szakemberrel.
nHa egy áramkörben túlterhelés lép
fel
A biztosítékokat úgy tervezték, hogy
kiolvadásukkal megvé djék a vezetékkö-
teget a károsodástól.A
B
A
B
A
B

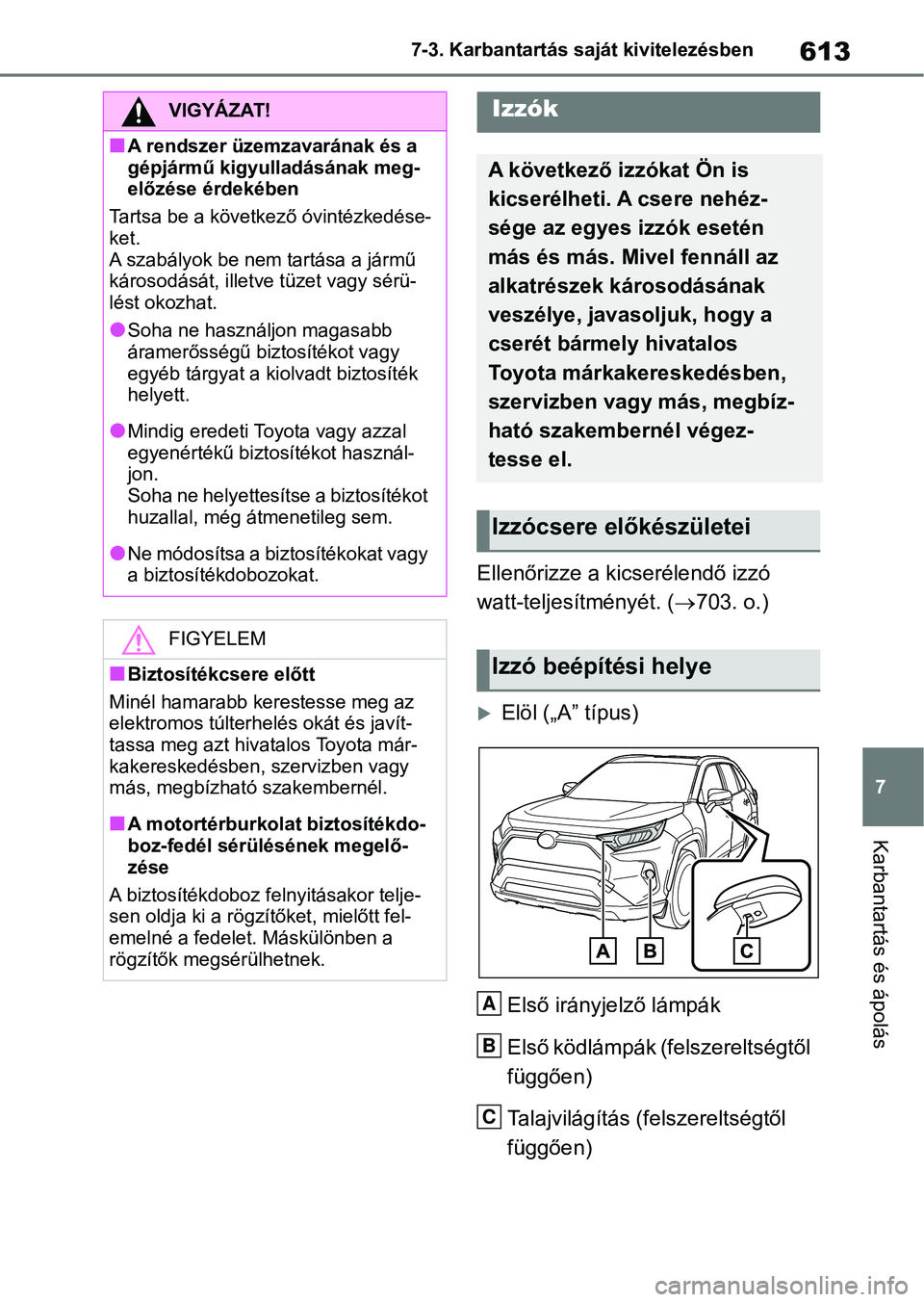

613
7
7-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás
Ellenőrizze a kicserélendő izzó
watt-teljesítményét. (
703. o.)
Elöl („A” típus)
Első irányjelző lámpák
Első ködlámpák (felszereltségtől
függően)
Talajvilágítás (felszereltségtől
függően)
VIGYÁZAT!
nA rendszer üzemzavarának és a
gépjármű kigyulladásának meg-
előzése érdekében
Tartsa be a követk ező óvintézkedése-
ket.
A szabályok be nem tartása a jármű
károsodását, illetve tüzet vagy sérü-
lést okozhat.
lSoha ne használjon magasabb
áramerősségű biztosítékot vagy
egyéb tárgyat a kiolvadt biztosíték
helyett.
lMindig eredeti Toyota vagy azzal
egyenértékű biztosítékot használ-
jon.
Soha ne helyettesítse a biztosítékot
huzallal, még átmenetileg sem.
lN e m ó dos í ts a a bi z tosítékokat vagy
a biztosítékdobozokat.
FIGYELEM
nBiztosítékcsere előtt
Minél hamarabb kerestesse meg az
elektromos túlterhelés okát és javít-
tassa meg azt hiva talos Toyota már-
kakereskedésben, szervizben vagy
más, megbízható szakembernél.
nA motortérburkolat biztosítékdo-
boz-fedél sérülésének megelő-
zése
A biztosítékdoboz felnyitásakor telje-
sen oldja ki a rögzí tőket, mielőtt fel-
emelné a fedelet. Máskülönben a
rögzítők megsérülhetnek.
Izzók
A következő izzókat Ön is
kicserélheti. A csere nehéz-
sége az egyes izzók esetén
más és más. Mivel fennáll az
alkatrészek károsodásának
veszélye, javasoljuk, hogy a
cserét bármely hivatalos
Toyota márkakereskedésben,
szervizben vagy más, megbíz-
ható szakembernél végez-
tesse el.
Izzócsere előkészületei
Izzó beépítési helye
A
B
C

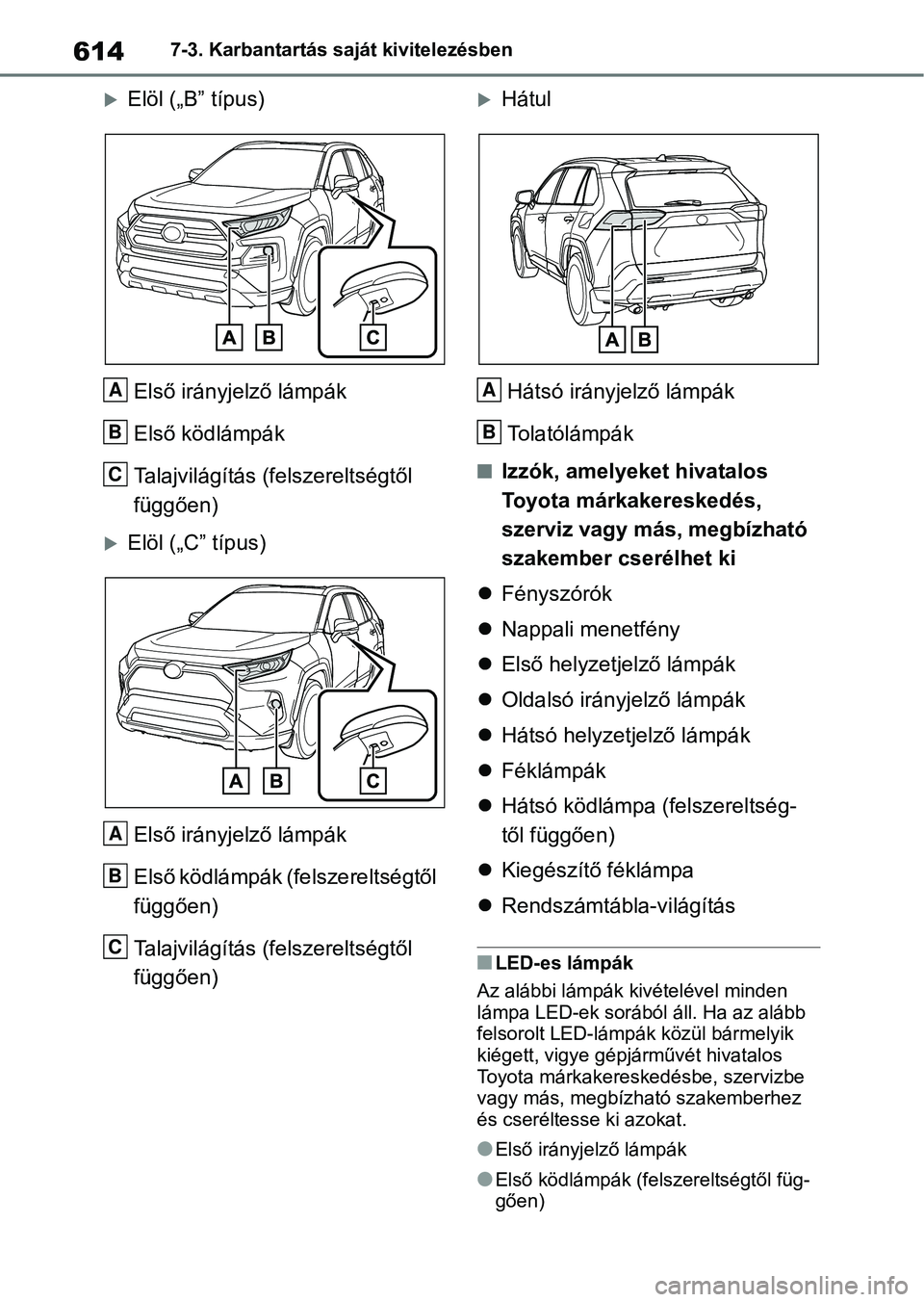

6147-3. Karbantartás saját kivitelezésben
Elöl („B” típus)Első irányjelző lámpák
Első ködlámpák
Talajvilágítás (felszereltségtől
függően)
Elöl („C” típus)Első irányjelző lámpák
Első ködlámpák (felszereltségtől
függően)
Talajvilágítás (felszereltségtől
függően)
HátulHátsó irányjelző lámpák
Tolatólámpák
nIzzók, amelyek et hivatalos
Toyota márkakereskedés,
szerviz vagy más, megbízható
szakember cserélhet ki
 Fényszórók
 Nappali menetfény
 Első helyzetjelző lámpák
 Oldalsó irányjelző lámpák
 Hátsó helyzetjelző lámpák
 Féklámpák
 Hátsó ködlámpa (felszereltség-
től függően)
 Kiegészítő féklámpa
 Rendszámtábla-világítás
nLED-es lámpák
Az alábbi lámpák kivételével minden
lámpa LED-ek sorából áll. Ha az alább
felsorolt LED-lámpák közül bármelyik
kiégett, vigye gépjárművét hivatalos
Toyota márkakereskedésbe, szervizbe
vagy más, megbízható szakemberhez
és cseréltesse ki azokat.
lElső irányjelző lámpák
lElső ködlámpák (felszereltségtől füg-
gően)
A
B
C
A
B
C
A
B

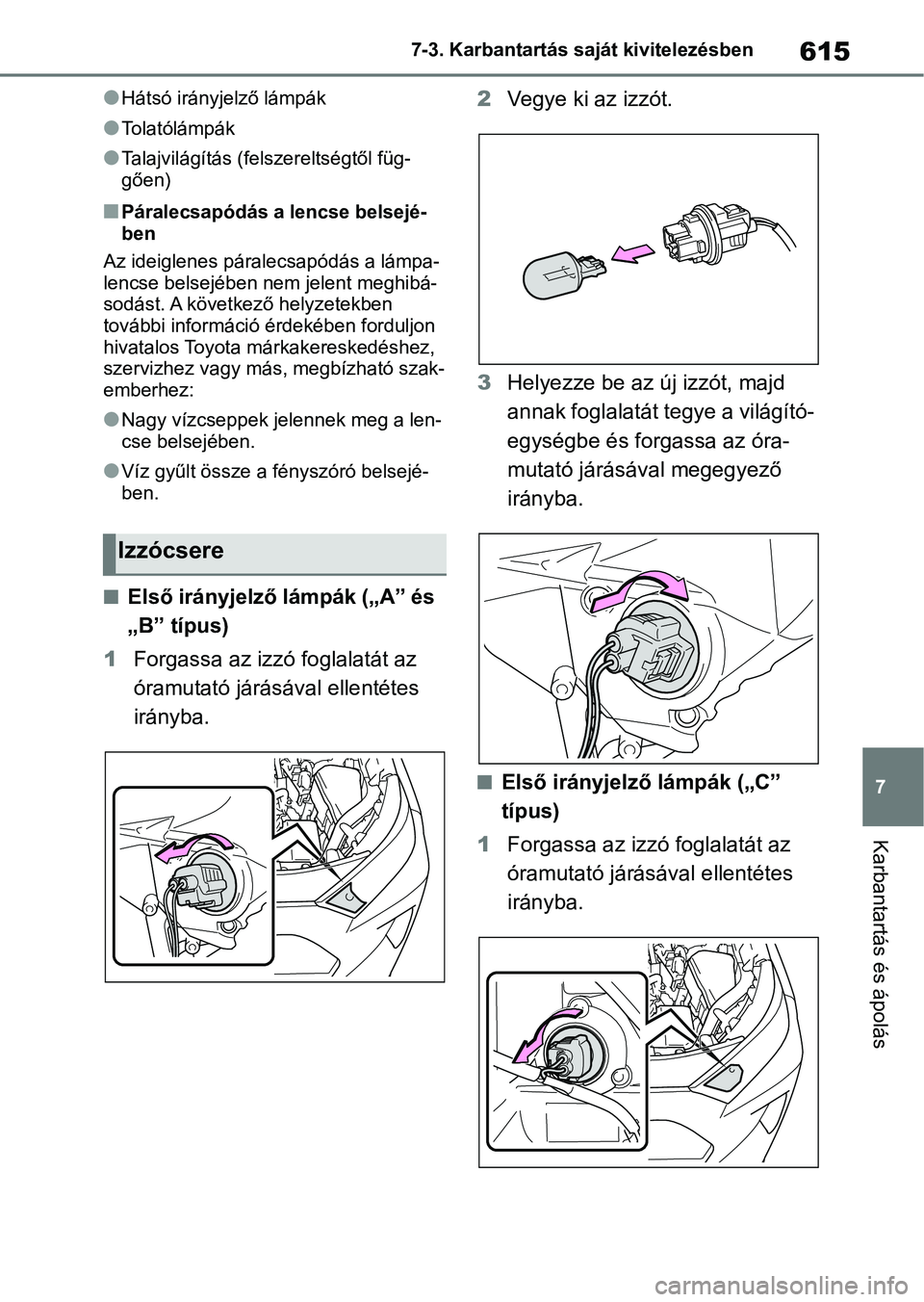

615
7
7-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás
lHátsó irányjelző lámpák
lTo l a t ó l á m p á k
lTalajvilágítás (felszereltségtől füg-
gően)
nPáralecsapódás a lencse belsejé-
ben
Az ideiglenes páralecsapódás a lámpa-
lencse belsejében nem jelent meghibá-
sodást. A következő helyzetekben
további információ érdekében forduljon
hivatalos Toyota márkakereskedéshez,
szervizhez vagy más, megbízható szak-
emberhez:
lNagy vízcseppek j elennek meg a len-
cse belsejében.
lVíz gyűlt össze a f ényszóró belsejé-
ben.
nElső irányjelző lámpák („A” és
„B” típus)
1 Forgassa az izzó foglalatát az
óramutató járásával ellentétes
irányba. 2
Vegye ki az izzót.
3 Helyezze be az új izzót, majd
annak foglalatát tegye a világító-
egységbe és forgassa az óra-
mutató járásával megegyező
irányba.
nElső irányjelző lámpák („C”
típus)
1 Forgassa az izzó foglalatát az
óramutató járásával ellentétes
irányba.
Izzócsere

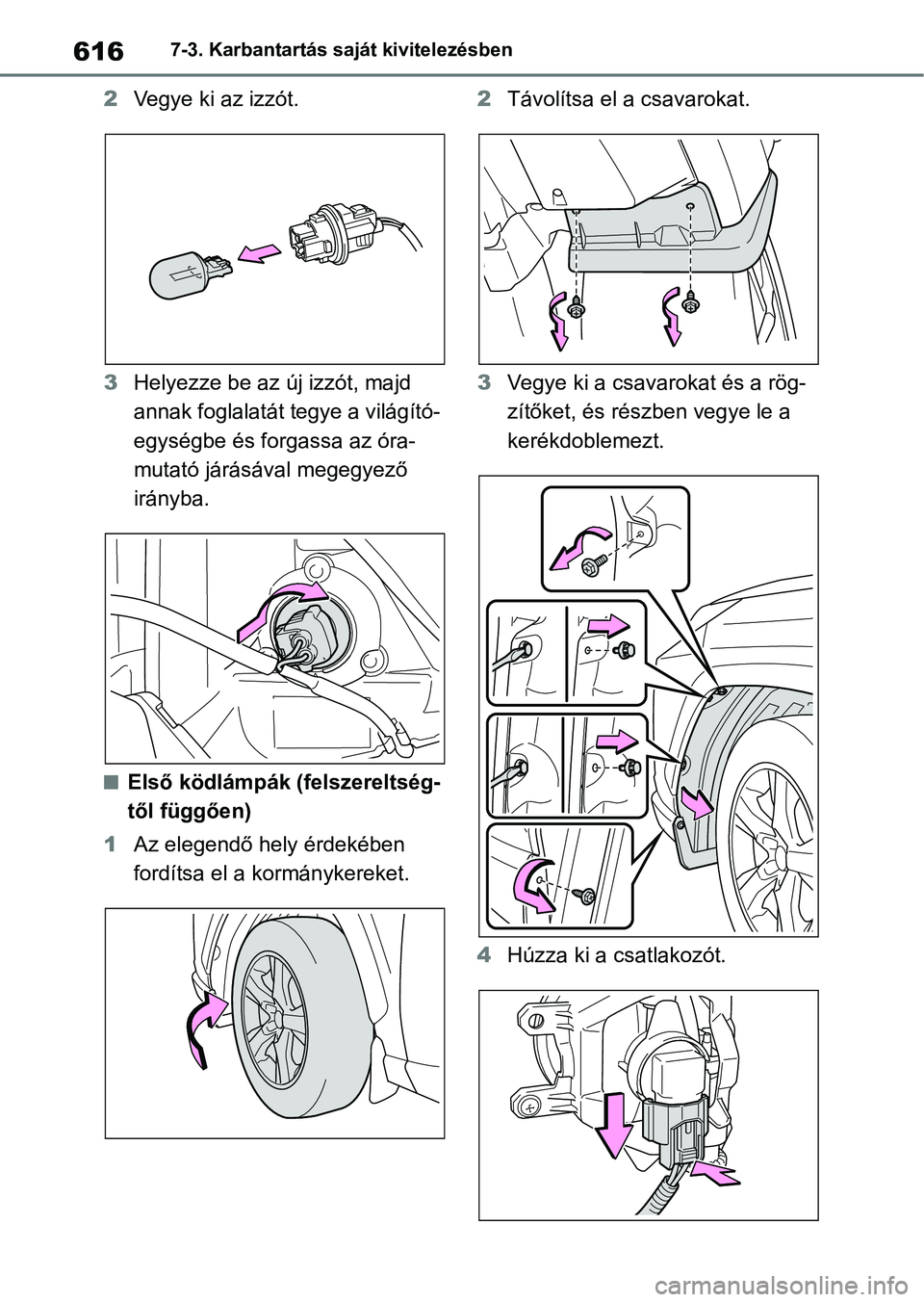

6167-3. Karbantartás saját kivitelezésben
2Vegye ki az izzót.
3 Helyezze be az új izzót, majd
annak foglalatát tegye a világító-
egységbe és forgassa az óra-
mutató járásával megegyező
irányba.
nElső ködlámpák (felszereltség-
től függően)
1 Az elegendő hely érdekében
fordítsa el a k ormánykereket. 2
Távolítsa el a csavarokat.
3 Vegye ki a csavarokat és a rög-
zítőket, és részben vegye le a
kerékdoblemezt.
4 Húzza ki a csatlakozót.
