2018 TOYOTA RAV4 Kezelési útmutató (in Hungarian)

425
4
4-5. A vezetéssegítő rendszerek használata
Vezetés
Motorteljesítmény
Fékerő
Idő
A motorteljesítmény-korlátozás
szabályozó működésbe lép (A
rendszer úgy ítéli, hogy az érzé-
kelt tárggyal történő ütközés
esélye magas)
 3. ábra: Ha a motorteljesítmény-
korlátozás és a fékszabályzás be
van kapcsolva
Motorteljesítmény
Fékerő
Idő
A motorteljesítmény-korlátozás
szabályozó működésbe lép (A
rendszer úgy ítéli, hogy az érzé- kelt tárggyal történő ütközés
esélye magas)
A fékszabályzás működésbe lép
(A rendszer úgy ítéli, hogy az
érzékelt tárggyal történő ütkö-
zés esélye magas)
nHa működteti a parkolássegítő
fékezést
Ha a gépjárművet a parkolássegítő
fékezés funkció leáll ította, a parkolásse-
gítő fékezés funkció kikapcsol, és világít
a PKSB OFF visszajelző. Ha a parkolás-
segítő fékezés feleslegesen működik, a
fékezés-szabályzás kikapcsolható, ha
lenyomja a fékpedált, vagy vár kb. 2
másodpercet, hogy automatikusan
kikapcsoljon. Ezután a gépjárművet a
gázpedál lenyomásáv al működtetheti.
nA parkolássegítő fékezés vissza-
kapcsolása
Ha vissza szeretné kapcsolni a parko-
lássegítő fékezést, miután a parkolásse-
gítő fékezés kikapcsolta azt, kapcsolja
be újra a rendszert ( 423. o.), vagy
kapcsolja ki a motorindító gombot, majd
kapcsolja vissza ON módba. Továbbá,
ha az akadály már nincs a gépjármű
haladási irányában vagy a gépjármű
haladási iránya megváltozik (például
előrehaladás után tolatni kezd vagy for-
dítva), a rendszer a utomatikusan újra
bekapcsol.
nHa a „PKSB Unava ilable” (PKSB
nem elérhető) üzenet jelenik meg a
többfunkciós információs kijelzőn
és villog a PKSB OFF visszajelző
Ha a gépjárművet a parkolássegítő
fékezés funkció leáll ította, a parkolásse-
gítő fékezés funkció kikapcsol, és világít
a PKSB OFF visszajelző.
lHa a „Parking A ssist Unavailable
Clean Parking Assist Sensor”
(Parkolássegítő nem elérhető Tisz-
títsa meg a parkolás segítő érzékelőt)
is megjelenik, az érzékelőt jég, hó,
kosz stb. takarhatja. Ebben az eset-
A
B
C
D
A
B
C
D
E

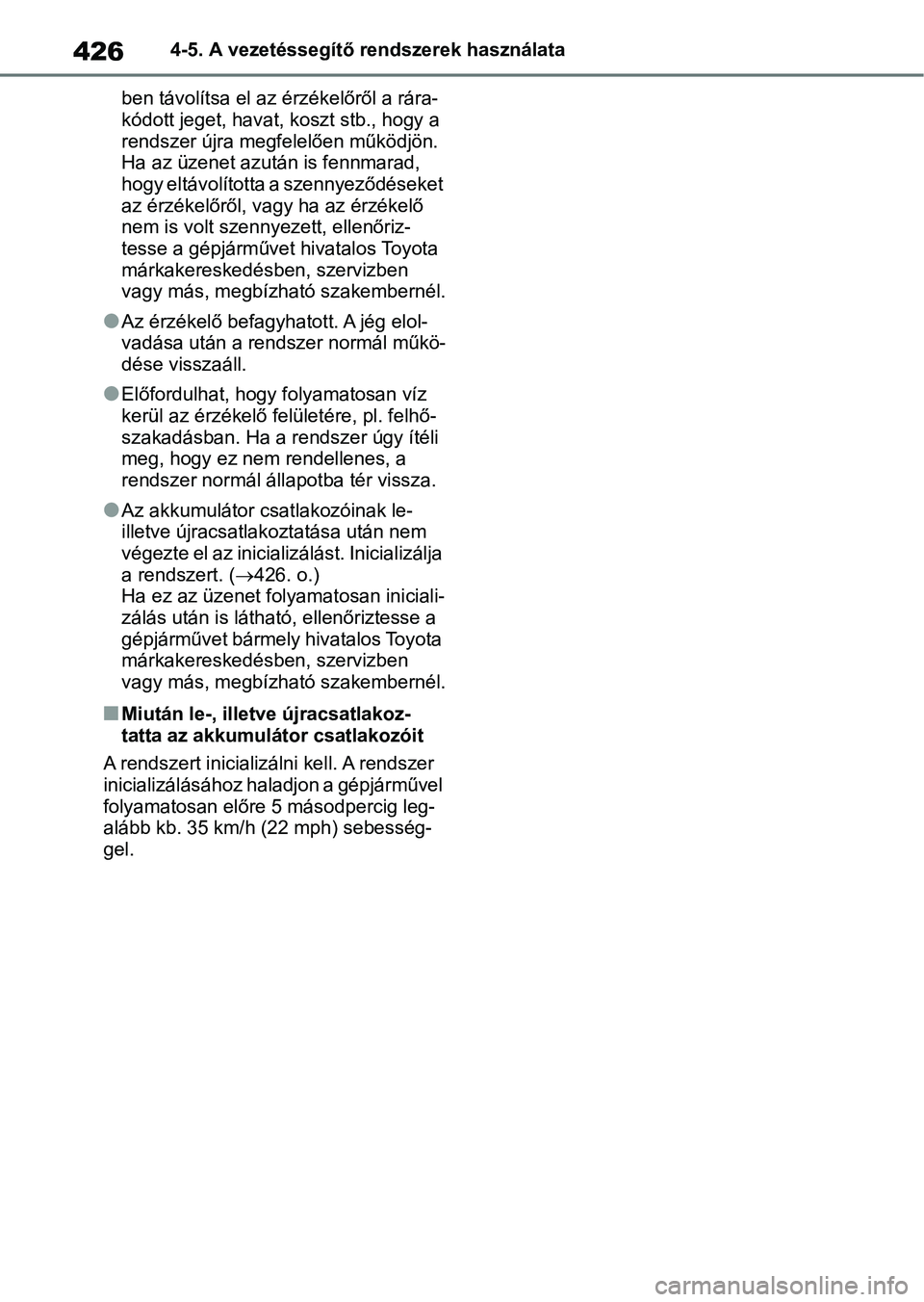

4264-5. A vezetéssegítő rendszerek használata
ben távolítsa el az érzékelőről a rára-
kódott jeget, havat, koszt stb., hogy a
rendszer újra megfelelően működjön.
Ha az üzenet azut án is fennmarad,
hogy eltávolította a szennyeződéseket
az érzékelőről, v agy ha az érzékelő
nem is volt szennyezett, ellenőriz-
tesse a gépjárművet hivatalos Toyota
márkakereskedésben, szervizben
vagy más, megbízható szakembernél.
lAz érzékelő befagyhatott. A jég elol-
vadása után a rend szer normál műkö-
dése visszaáll.
lElőfordulhat, hogy folyamatosan víz
kerül az érzékelő fe lületére, pl. felhő-
szakadásban. Ha a r endszer úgy ítéli
meg, hogy ez nem rendellenes, a
rendszer normál áll apotba tér vissza.
lAz akkumulátor csatlakozóinak le-
illetve újracsatlakoztatása után nem
végezte el az inicializálást. Inicializálja
a rendszert. (426. o.)
Ha ez az üzenet folyamatosan iniciali-
zálás után is látható, ellenőriztesse a
gépjárművet bármely hivatalos Toyota
márkakereskedésben, szervizben
vagy más, megbízható szakembernél.
nMiután le-, illetve újracsatlakoz-
tatta az akkumulátor csatlakozóit
A rendszert inicializálni kell. A rendszer
inicializálásához haladjon a gépjárművel
folyamatosan előre 5 másodpercig leg-
alább kb. 35 km/h (22 mph) sebesség-
gel.

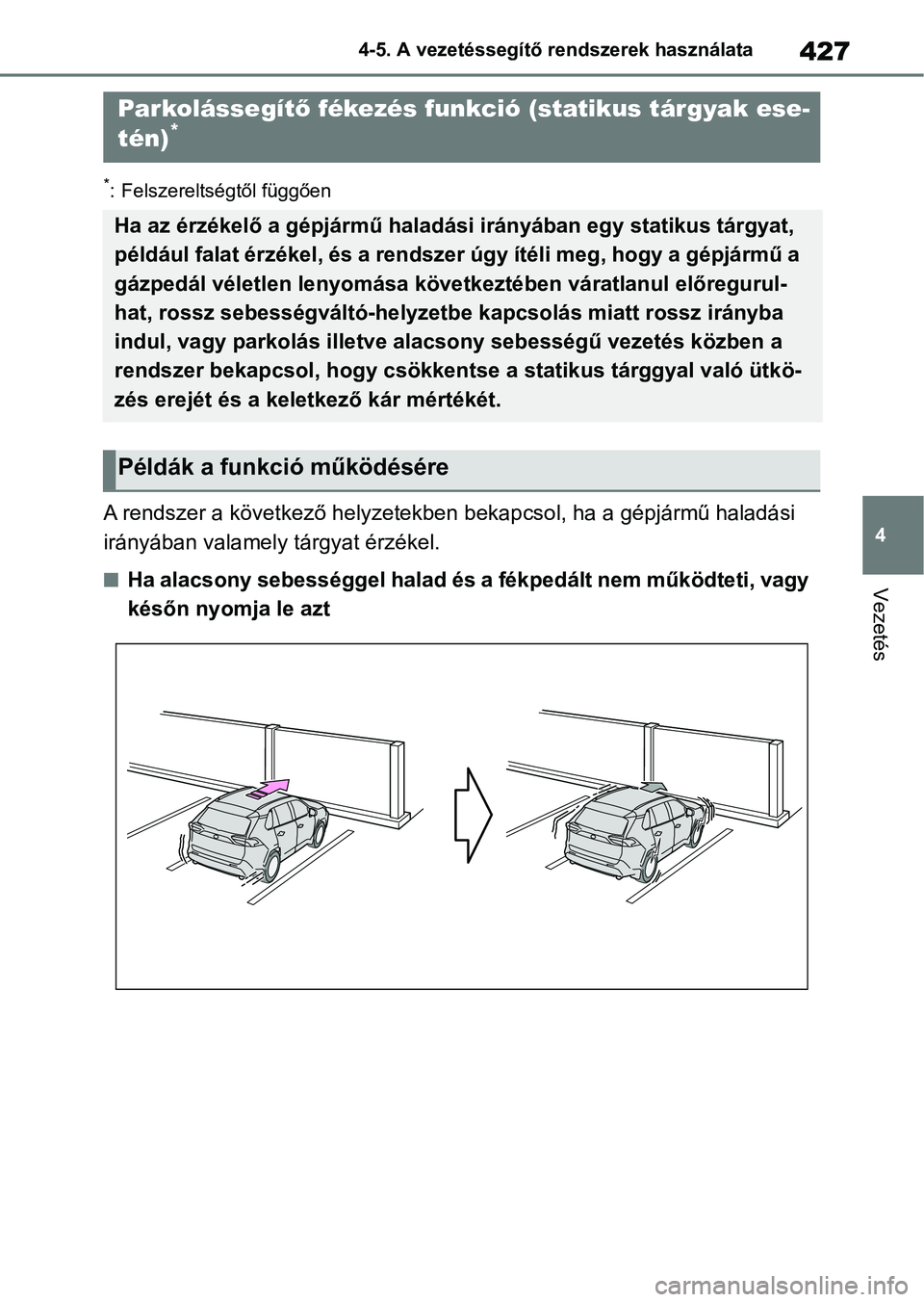

427
4
4-5. A vezetéssegítő rendszerek használata
Vezetés
*: Felszereltségtől függően
A rendszer a következő helyzetek
ben bekapcsol, ha a gépjármű haladási
irányában valamely tárgyat érzékel.
nHa alacsony sebességgel halad és a fékpedált nem működteti, vag y
későn nyomja le azt
Parkolássegít ő fékezés funkció (statikus tárgyak ese-
tén)*
Ha az érzékelő a gépjá rmű haladási irányában egy statikus tárgy at,
például falat érzékel, és a rendszer úgy ítéli meg, hogy a gépj ármű a
gázpedál véletlen lenyomása következtében váratlanul előregurul -
hat, rossz sebességváltó-helyzetbe kapcsolás miatt rossz irányb a
indul, vagy parkolás illetve alacsony sebességű vezetés közben a
rendszer bekapcsol, hogy csökkent se a statikus tárggyal való ütkö-
zés erejét és a kele tkező kár mértékét.
Példák a funkció működésére

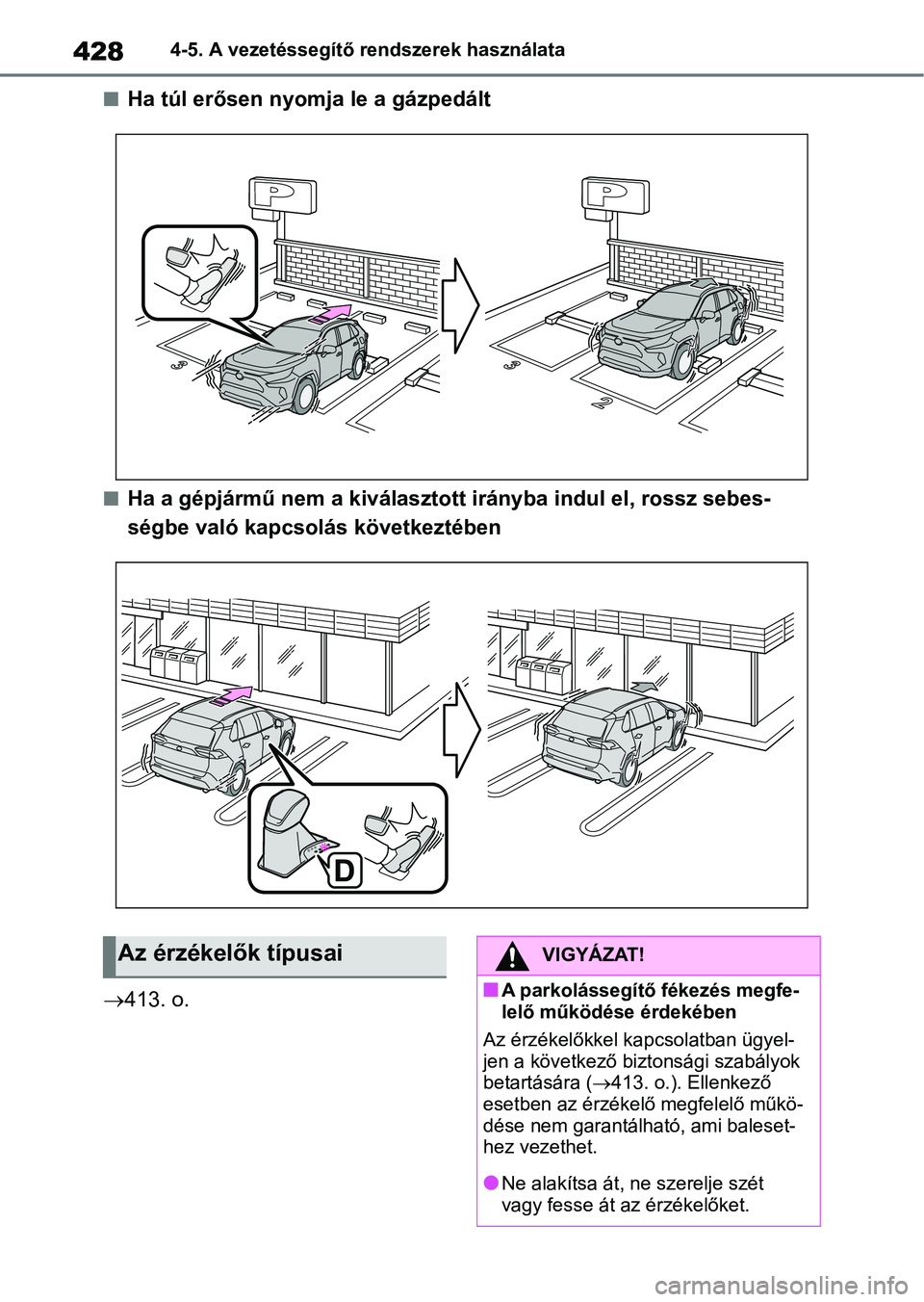

4284-5. A vezetéssegítő rendszerek használata
nHa túl erősen nyomja le a gázpedált
nHa a gépjármű nem a kiválasztott irányba indul el, rossz sebes-
ségbe való kapcsolás következtében
 413. o.
Az érzékelők típusaiVIGYÁZAT!
nA parkolássegítő fékezés megfe-
lelő működése érdekében
Az érzékelőkkel kapcsolatban ügyel-
jen a következő biztonsági szabályok
betartására ( 413. o.). Ellenkező
esetben az érzékelő megfelelő műkö-
dése nem garantálható, ami baleset-
hez vezethet.
lNe alakítsa át, ne szerelje szét
vagy fesse át az érzékelőket.

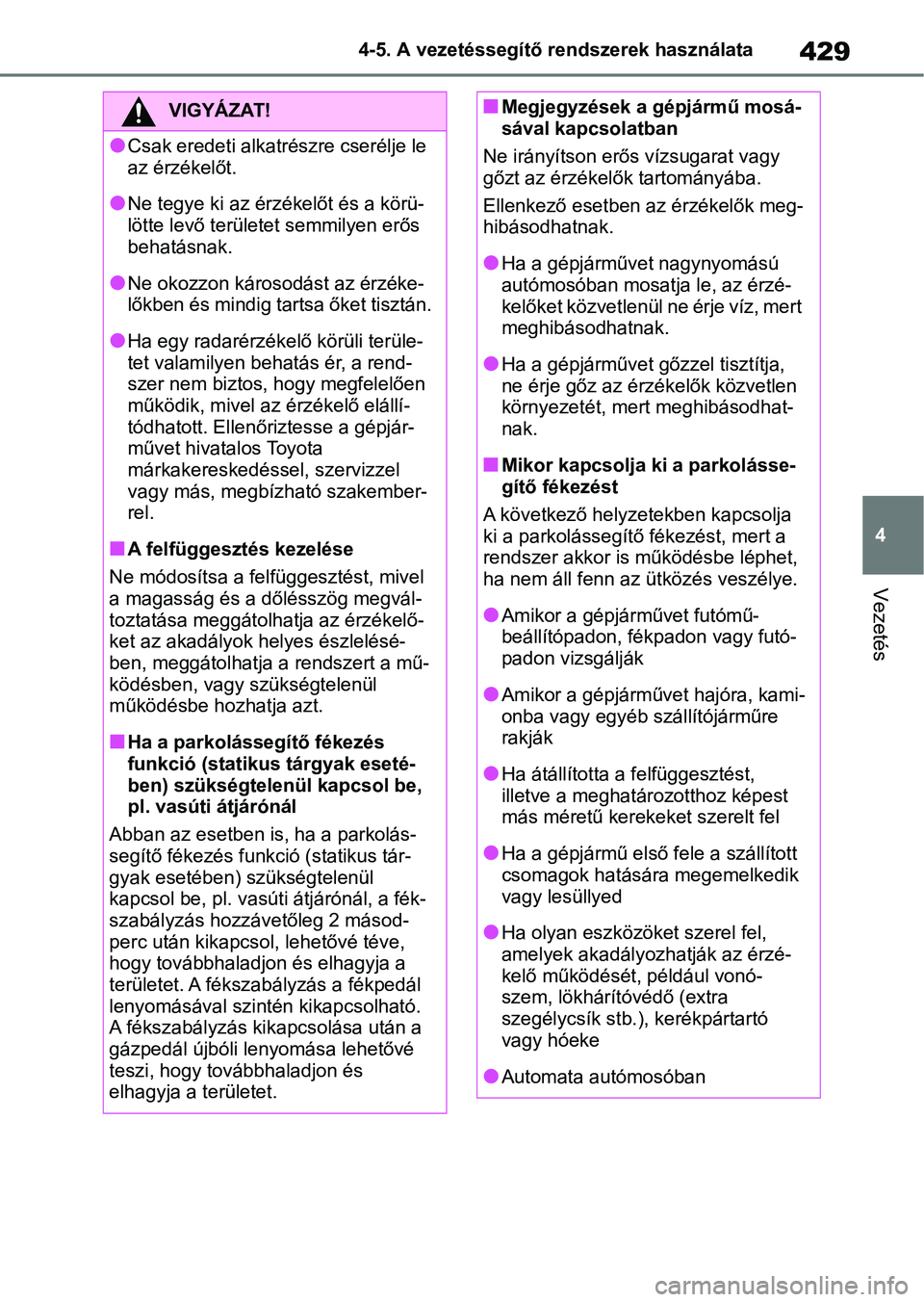

429
4
4-5. A vezetéssegítő rendszerek használata
Vezetés
VIGYÁZAT!
lCsak eredeti alkatrészre cserélje le
az érzékelőt.
lNe tegye ki az érzékelőt és a körü-
lötte levő területet semmilyen erős
behatásnak.
lNe okozzon károsodást az érzéke-
lőkben és mindig tartsa őket tisztán.
lHa egy radarérzékelő körüli terüle-
tet valamilyen behatás ér, a rend-
szer nem biztos,
hogy megfelelően
működik, mivel az érzékelő elállí-
tódhatott. Ellenőriztesse a gépjár-
művet hivatalos Toyota
márkakereskedéss el, szervizzel
vagy más, megbízható szakember-
rel.
nA felfüggesztés kezelése
Ne módosítsa a felfüggesztést, mivel
a magasság és a dőlésszög megvál-
toztatása meggátolhatja az érzékelő-
ket az akadályok h elyes észlelésé-
ben, meggátolhatja a rendszert a mű-
ködésben, vagy szükségtelenül
működésbe hozhatja azt.
nHa a parkolássegítő fékezés
funkció (statiku s tárgyak eseté-
ben) szükségtelenül kapcsol be,
pl. vasúti átjárónál
Abban az esetben is, ha a parkolás-
segítő fékezés funkció (statikus tár-
gyak esetében) szükségtelenül
kapcsol be, pl. vasúti átjárónál, a fék-
szabályzás hozzá vetőleg 2 másod-
perc után kikapcsol, lehetővé téve,
hogy továbbhaladjon és elhagyja a
területet. A fékszabá lyzás a fékpedál
lenyomásával szintén kikapcsolható.
A fékszabályzás kikapcsolása után a
gázpedál újbóli lenyomása lehetővé
teszi, hogy továbbhaladjon és
elhagyja a területet.
nMegjegyzések a gépjármű mosá-
sával kapcsolatban
Ne irányítson erős vízsugarat vagy
gőzt az érzékelők tartományába.
Ellenkező esetben az érzékelők meg-
hibásodhatnak.
lHa a gépjárművet nagynyomású
autómosóban mosat ja le, az érzé-
kelőket közvetlenül ne érje víz, mert
meghibásodhatnak.
lHa a gépjárművet gőzzel tisztítja,
ne érje gőz az érzé kelők közvetlen
környezetét, mert meghibásodhat-
nak.
nMikor kapcsolja ki a parkolásse-
gítő fékezést
A következő helyzetekben kapcsolja
ki a parkolássegítő fékezést, mert a
rendszer akkor is működésbe léphet,
ha nem áll fenn az ütközés veszélye.
lAmikor a gépjárművet futómű-
beállítópadon, fékpadon vagy futó-
padon vizsgálják
lAmikor a gépjárművet hajóra, kami-
onba vagy egyéb szállítójárműre
rakják
lHa átállította a felfüggesztést,
illetve a meghatározotthoz képest
más méretű kerek eket szerelt fel
lHa a gépjármű első fele a szállított
csomagok hatására megemelkedik
vagy lesüllyed
lHa olyan eszközöke t szerel fel,
amelyek akadályozhatják az érzé-
kelő működését, például vonó-
szem, lökhárítóvédő (extra
szegélycsík stb.), kerékpártartó
vagy hóeke
lAutomata autómosóban

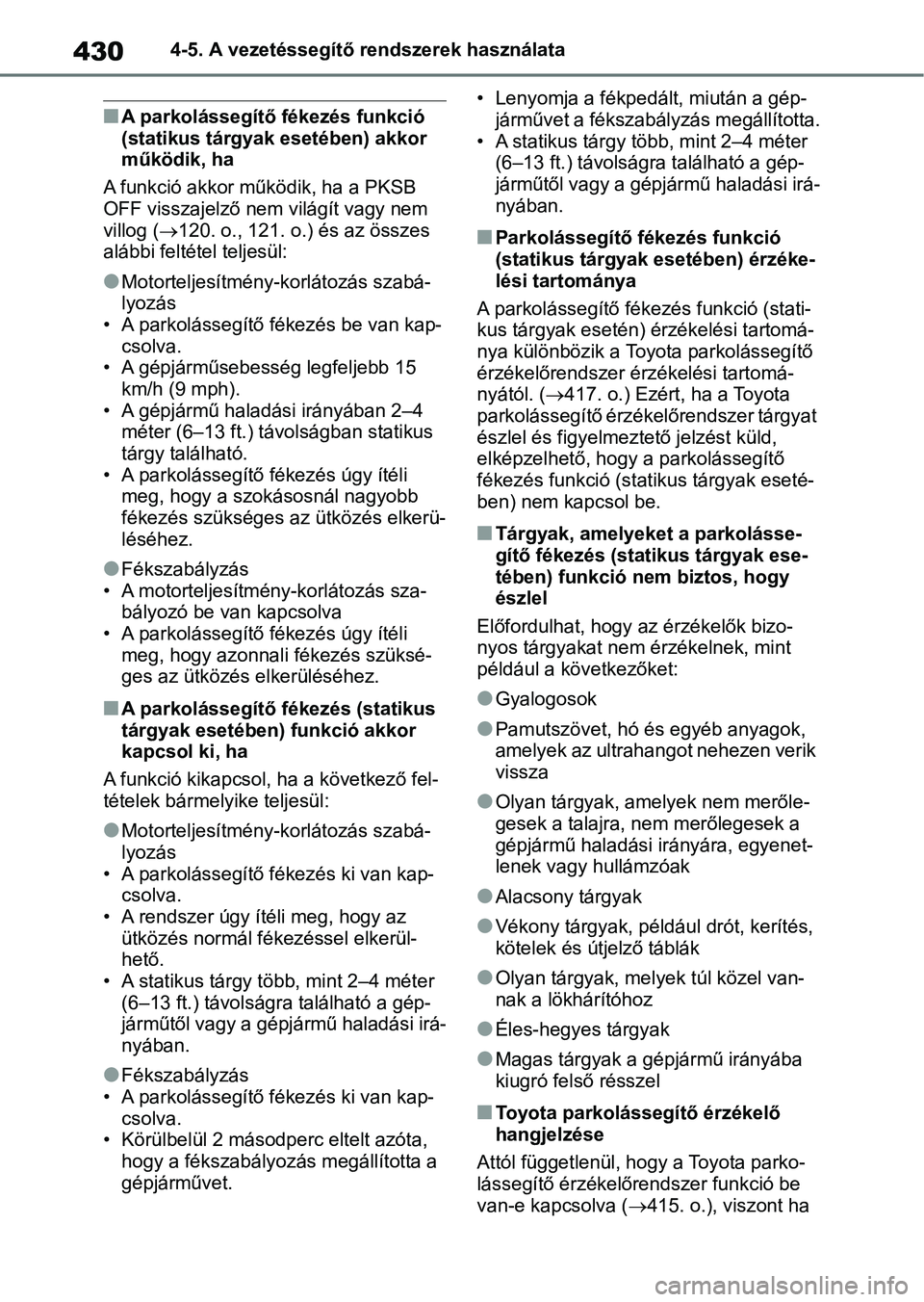

4304-5. A vezetéssegítő rendszerek használata
nA parkolássegítő fékezés funkció
(statikus tárgyak esetében) akkor
működik, ha
A funkció akkor működik, ha a PKSB
OFF visszajelző nem világít vagy nem
villog ( 120. o., 121. o.) és az összes
alábbi feltétel teljesül:
lMotorteljesítmény-korlátozás szabá-
lyozás
• A parkolássegítő fé kezés be van kap-
csolva.
• A gépjárműsebesség legfeljebb 15
km/h (9 mph).
• A gépjármű haladási irányában 2–4 méter (6–13 ft.) távolságban statikus
tárgy található.
• A parkolássegítő fékezés úgy ítéli
meg, hogy a szoká sosnál nagyobb
fékezés szükséges az ütközés elkerü-
léséhez.
lFékszabályzás
• A motorteljesítmény-korlátozás sza- bályozó be van kapcsolva
• A parkolássegítő fékezés úgy ítéli
meg, hogy azonnali fékezés szüksé-
ges az ütközés elkerüléséhez.
nA parkolássegítő fékezés (statikus
tárgyak esetében) funkció akkor
kapcsol ki, ha
A funkció kikapcsol, ha a következő fel-
tételek bármelyike teljesül:
lMotorteljesítmény-korlátozás szabá-
lyozás
• A parkolássegítő fékezés ki van kap- csolva.
• A rendszer úgy ítéli meg, hogy az ütközés normál fék ezéssel elkerül-
hető.
• A statikus tárgy több, mint 2–4 méter (6–13 ft.) távols ágra található a gép-
járműtől vagy a gépjármű haladási irá-
nyában.
lFékszabályzás
• A parkolássegítő fékezés ki van kap- csolva.
• Körülbelül 2 másodperc eltelt azóta,
hogy a fékszabályoz ás megállította a
gépjárművet. • Lenyomja a fékpedá
lt, miután a gép-
járművet a fékszabályzás megállította.
• A statikus tárgy több, mint 2–4 méter (6–13 ft.) távolságra található a gép-
járműtől vagy a gépjármű haladási irá-
nyában.
nParkolássegítő fékezés funkció
(statikus tárgyak esetében) érzéke-
lési tartománya
A parkolássegítő fékezés funkció (stati-
kus tárgyak esetén) é rzékelési tartomá-
nya különbözik a Toyota parkolássegítő
érzékelőrendszer ér zékelési tartomá-
nyától. ( 417. o.) Ezért, ha a Toyota
parkolássegítő érzékelőrendszer tárgyat
észlel és figyelmeztető jelzést küld,
elképzelhető, hogy a parkolássegítő
fékezés funkció (statikus tárgyak eseté-
ben) nem kapcsol be.
nTárgyak, amelyeket a parkolásse-
gítő fékezés (statikus tárgyak ese-
tében) funkció nem biztos, hogy
észlel
Előfordulhat, hogy az érzékelők bizo-
nyos tárgyakat nem érzékelnek, mint
például a következőket:
lGyalogosok
lPamutszövet, hó és egyéb anyagok,
amelyek az ultrahangot nehezen verik
vissza
lOlyan tárgyak, amelyek nem merőle-
gesek a talajra, nem merőlegesek a
gépjármű haladási irányára, egyenet-
lenek vagy hullámzóak
lAlacsony tárgyak
lVékony tárgyak, például drót, kerítés,
kötelek és útjelző táblák
lOlyan tárgyak, mel yek túl közel van-
nak a lökhárítóhoz
lÉles-hegyes tárgyak
lMagas tárgyak a gépjármű irányába
kiugró felső résszel
nToyota parkolássegítő érzékelő
hangjelzése
Attól függetlenül, hogy a Toyota parko-
lássegítő érzékelő rendszer funkció be
van-e kapcsolva ( 415. o.), viszont ha

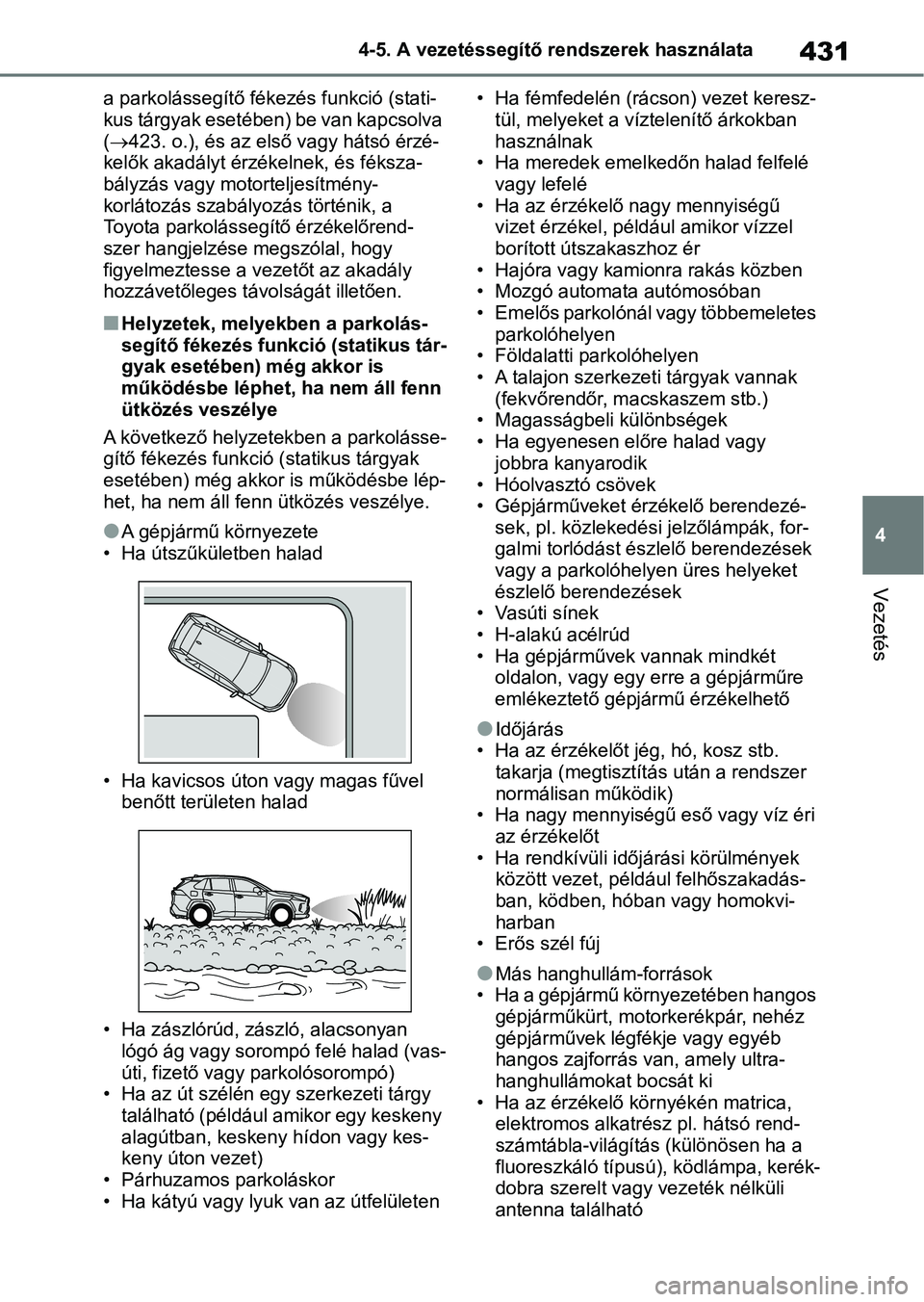

431
4
4-5. A vezetéssegítő rendszerek használata
Vezetés
a parkolássegítő féke
zés funkció (stati-
kus tárgyak esetében) be van kapcsolva
(423. o.), és az első vagy hátsó érzé-
kelők akadályt érzé kelnek, és féksza-
bályzás vagy motorteljesítmény-
korlátozás szabályo zás történik, a
Toyota parkolásseg ítő érzékelőrend-
szer hangjelzése megszólal, hogy
figyelmeztesse a vezetőt az akadály
hozzávetőleges távolságát illetően.
nHelyzetek, melyekben a parkolás-
segítő fékezés funkció (statikus tár-
gyak esetében) még akkor is
működésbe léphet, ha nem áll fenn
ütközés veszélye
A következő helyzete kben a parkolásse-
gítő fékezés funkció (statikus tárgyak
esetében) még akkor is működésbe lép-
het, ha nem áll fenn ütközés veszélye.
lA gépjármű környezete
• Ha útszűkületben halad
• Ha kavicsos úton vagy magas fűvel benőtt területen halad
• Ha zászlórúd, zá szló, alacsonyan
lógó ág vagy sorompó felé halad (vas-
úti, fizető vagy parkolósorompó)
• Ha az út szélén egy szerkezeti tárgy
található (például amikor egy keskeny
alagútban, keskeny hídon vagy kes-
keny úton vezet)
• Párhuzamos parkoláskor
• Ha kátyú vagy lyuk van az útfelületen • Ha fémfedelén (rács
on) vezet keresz-
tül, melyeket a víztelenítő árkokban
használnak
• Ha meredek emelkedőn halad felfelé
vagy lefelé
• Ha az érzékelő nagy mennyiségű vizet érzékel, péld ául amikor vízzel
borított útszakaszhoz ér
• Hajóra vagy kamionra rakás közben
• Mozgó automata autómosóban
• Emelős parkolónál vagy többemeletes parkolóhelyen
• Földalatti parkolóhelyen
• A talajon szerkezeti tárgyak vannak
(fekvőrendőr, macskaszem stb.)
• Magasságbeli különbségek
• Ha egyenesen előre halad vagy
jobbra kanyarodik
• Hóolvasztó csövek
• Gépjárműveket érzékelő berendezé- sek, pl. közlekedési jelzőlámpák, for-
galmi torlódást észlelő berendezések
vagy a parkolóhelyen üres helyeket
észlelő berendezések
• Vasúti sínek
• H-alakú acélrúd
• Ha gépjárművek vannak mindkét oldalon, vagy egy erre a gépjárműre
emlékeztető gépjármű érzékelhető
lIdőjárás
• Ha az érzékelőt jég, hó, kosz stb.
takarja (megtisztítás után a rendszer
normálisan működik)
• Ha nagy mennyiségű eső vagy víz éri
az érzékelőt
• Ha rendkívüli időjárási körülmények között vezet, péld ául felhőszakadás-
ban, ködben, hóban vagy homokvi-
harban
• Erős szél fúj
lMás hanghullám-források
• Ha a gépjármű környezetében hangos
gépjárműkürt, motorkerékpár, nehéz
gépjárművek légfékje vagy egyéb
hangos zajforrás van, amely ultra-
hanghullámokat bocsát ki
• Ha az érzékelő környékén matrica, elektromos alkatrész pl. hátsó rend-
számtábla-világítás (különösen ha a
fluoreszkáló típusú), ködlámpa, kerék-
dobra szerelt vagy vezeték nélküli
antenna található

4324-5. A vezetéssegítő rendszerek használata
lA gépjármű helyzetének változása
• Ha a gépjármű jelentősen megdől
• Ha a gépjármű első fele a szállított csomagok hatására megemelkedik
vagy lesüllyed
• Ha az érzékelő iránya ütközés vagy más behatás hatás ára megváltozik
nHelyzetek, amikor a parkolássegítő
fékezés funkció (statikus tárgyak-
hoz) nem biztos, hogy megfelelően
működik
A következő helyzetekben ez a funkció
nem biztos, hogy megfelelően működik.
lIdőjárás
• Ha az érzékelő vagy a körülötte levő terület nagyon forró vagy hideg
• Ha erős szél fúj
• Ha az érzékelőt jég, hó, kosz stb. takarja (megtisztítás után a rendszer
normálisan működik)
• Ha nagy mennyiségű eső vagy víz éri
az érzékelőt
• Ha rendkívüli időjárási körülmények között vezet, például felhőszakadás-
ban, ködben, hóban vagy homokvi-
harban
• Az érzékelő befagyott. (Olvassza fel a
jeget az érzékelő körül.)
lA gépjármű környezete
• Ha a gépjármű és az észlelt akadály közt egy másik, nem észlelhető tárgy
található • Ha bármilyen akadály, mint pl. gép-
jármű, motorkerékpár vagy gyalogos
vág be a gépjármű elé vagy kerül oda
hirtelen a gépjármű oldala mellől
• A gépjármű magas vagy ívelt járda- szegélyhez közeledik.
• Bukkanókkal teli úton, lejtőn, kavicson
vagy füvön.
• A rendszer nem érzékeli az érzékelő- höz túl közel eső tárgyakat.
lMás hanghullám-források
• Ha a gépjármű környezetében hangos
gépjárműkürt, motorkerékpár, nehéz
gépjárművek légfékje vagy egyéb
hangos zajforrás van, amely ultra-
hanghullámokat bocsát ki
• Ha az érzékelő környékén matrica, elektromos alkatrész pl. hátsó rend-
számtábla-világítás (különösen ha a
fluoreszkáló típusú), ködlámpa, kerék-
dobra szerelt vagy vezeték nélküli
antenna található
lVáltozások a gépjárműben
• Ha a gépjármű jelentősen megdől
• Ha a gépjármű első fele a szállított
csomagok hatására megemelkedik
vagy lesüllyed
• Ha az érzékelő iránya ütközés vagy más behatás hatására megváltozik
• Ha olyan eszközöke t szerel fel, ame-
lyek akadályozhatj ák az érzékelő
működését, például vonószem, lökhá-
rítóvédő (extra sze gélycsík stb.),
kerékpártartó vagy hóeke
• Ha átállította a felfüggesztést, illetve a meghatározotthoz képest más méretű
kerekeket szerelt fel
• Ha az érzékelőre fe sték vagy matrica
került
• Ha a sebességváltó kar N helyzetben van
