2018 TOYOTA RAV4 Kezelési útmutató (in Hungarian)

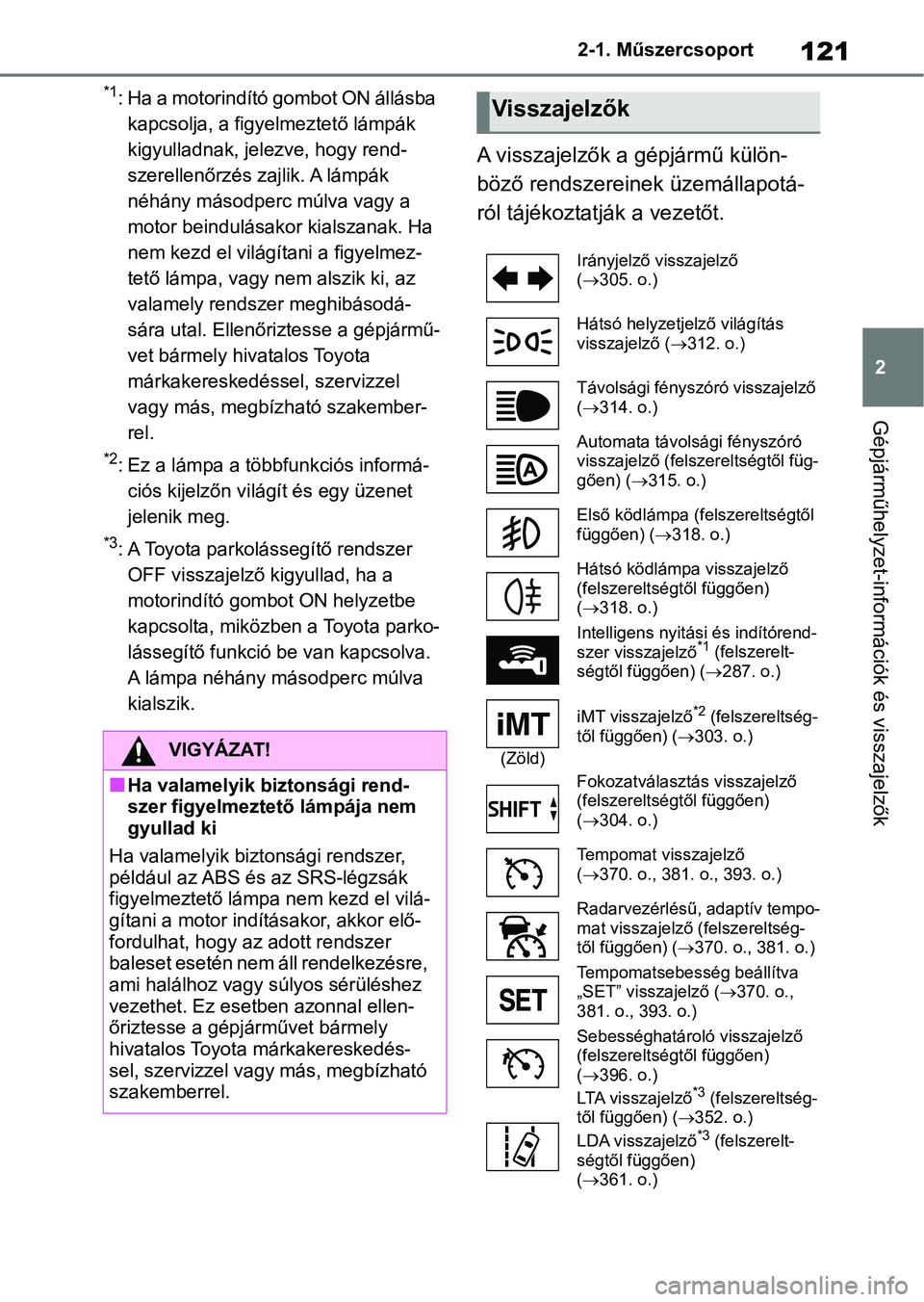

121
2
2-1. Műszercsoport
Gépjárműhelyzet-információk és visszajelzők
*1: Ha a motorindító gombot ON állásba
kapcsolja, a figyelmeztető lámpák
kigyulladnak, jelezve, hogy rend-
szerellenőrzés zajlik. A lámpák
néhány másodperc múlva vagy a
motor beindulásakor kialszanak. Ha
nem kezd el világítani a figyelmez-
tető lámpa, vagy nem alszik ki, az
valamely rendszer meghibásodá-
sára utal. Ellenőriztesse a gépjármű-
vet bármely hivatalos Toyota
márkakereskedéss el, szervizzel
vagy más, megbízható szakember-
rel.
*2: Ez a lámpa a többfunkciós informá-
ciós kijelzőn világít és egy üzenet
jelenik meg.
*3: A Toyota parkolássegítő rendszer OFF visszajelző kigyullad, ha a
motorindító gombot ON helyzetbe
kapcsolta, miközben a Toyota parko-
lássegítő funkció be van kapcsolva.
A lámpa néhány másodperc múlva
kialszik.
A visszajelzők a g épjármű külön-
böző rendszereinek üzemállapotá-
ról tájékoztatják a vezetőt.
VIGYÁZAT!
nHa valamelyik bi ztonsági rend-
szer figyelmeztető lámpája nem
gyullad ki
Ha valamelyik biztonsági rendszer,
például az ABS és az SRS-légzsák
figyelmeztető lámpa nem kezd el vilá-
gítani a motor indításakor, akkor elő-
fordulhat, hogy az adott rendszer
baleset esetén nem áll rendelkezésre,
ami halálhoz vagy súlyos sérüléshez
vezethet. Ez esetben azonnal ellen-
őriztesse a gépjárművet bármely
hivatalos Toyota márkakereskedés-
sel, szervizzel vagy más, megbízható
szakemberrel.
Visszajelzők
Irányjelző visszajelző
(  305. o.)
Hátsó helyzetjel ző világítás
visszajelző ( 312. o.)
Távolsági fényszóró visszajelző
(  314. o.)
Automata távolsági fényszóró
visszajelző (felszereltségtől füg-
gően) ( 315. o.)
Első ködlámpa (felszereltségtől
függően) ( 318. o.)
Hátsó ködlámpa visszajelző
(felszereltségtől függően)
(  318. o.)
Intelligens nyitási és indítórend-
szer visszajelző
*1 (felszerelt-
ségtől függően) ( 287. o.)
(Zöld) iMT visszajelző
*2 (felszereltség-
től függően) ( 303. o.)
Fokozatválasztás visszajelző
(felszereltségtől függően)
(  304. o.)
Tempomat visszajelző
(  370. o., 381. o., 393. o.)
Radarvezérlésű, adaptív tempo-
mat visszajelző (felszereltség-
től függően) ( 370. o., 381. o.)
Tempomatsebesség beállítva
„SET” visszajelző ( 370. o.,
381. o., 393. o.)
Sebességhatároló visszajelző
(felszereltségtől függően)
(  396. o.)
LTA visszajelző
*3 (felszereltség-
től függően) ( 352. o.)
LDA visszajelző
*3 (felszerelt-
ségtől függően)
(  361. o.)

1222-1. Műszercsoport
*1: Ez a lámpa a többfunkciós informá-ciós kijelzőn világít és egy üzenet
jelenik meg.
*2: Ha a motorindító gombot ON állásba kapcsolja, a figye lmeztető lámpák
kigyulladnak, jelezve, hogy rend-
szerellenőrzés zajlik. A lámpák
néhány másodperc múlva vagy a
motor beindulásakor kialszanak. Ha
a figyelmeztető lámpák nem kezde-
nek el világítani vagy nem alszanak
ki, az valamely rendszer meghibáso-
dására utal. Ellenőriztesse a gépjár-
művet bármely hivatalos Toyota
márkakereskedéssel, szervizzel
vagy más, megbízható szakember-
rel.
*3: A rendszer működési körülményei- nek függvényéb en a visszajelző
színe és állapota (világít/villog) válto-
zik.
Toyota parkolássegítő OFF
(kikapcsolva) visszajelző*4, 5
(felszereltségtől függően)
(  415. o.)
PKSB OFF visszajelző
*2, 4 (fel-
szereltségtől függően)
(  423. o.)
(Villog) Csúszásjelző lámpa
*2
(  456. o.)
VSC OFF (kikapcsolva) vissza-
jelző
*2, 4 (  457. o.)
PCS figyelmeztető lámpa
*2, 4
(felszereltségtől függően)
(  340. o.)
BSM külső visszapillantó
tükörbe épített visszajelzők
*2, 6
(felszereltségtől függően)
(  398. o.)
BSM visszajelző (felszereltség-
től függően) ( 398. o.)
RCTA OFF visszajelző
*2, 4 (fel-
szereltségtől függően)
(  398. o.)
Stop & Start rendszer vissza-
jelző
*2 (felszereltségtől füg-
gően) ( 437. o.)
Stop & Start kikapcsolás vissza-
jelző
*2, 4 (felszereltségtől füg-
gően) ( 439. o.)
Araszolásgátló készenlétben
visszajelző
*2 (  310. o.)
Araszolásgátló működésben
visszajelző
*2 (  310. o.)
Biztonsági visszajelző
( 
88. o., 112. o.)
Alacsony külső hőmérséklet
visszajelző
*7
( 125. o., 131. o.)
Eco (üzemanyag-takarékos)
vezetés visszajelző lámpa
*2
(felszereltségtől függően)
( 
137. o.)
Rögzítőfék visszajelző
(  306. o.)
Auto EPB OFF visszajelző*2, 4
(felszereltségtől függően)
(  306. o.)
Eco (üzemanyag-takarékos)
üzemmód vezetés visszajelző
(  445. o.)
Sport üzemmód visszajelző
(  445. o.)
Mud & Sand (Sár és homok)
üzemmód visszajelző (felsze-
reltségtől függően) ( 449. o.)
Rock & Dirt (Szikla és laza talaj)
üzemmód visszajelző (felsze-
reltségtől függően) ( 449. o.)
Téli (hó) üzemmód visszajelző
(felszereltségtől függően)
(  451. o.)
Lejtmenetvezérlő visszajelző
*2
(felszereltségtől függően)
(  452. o.)
„PASSENGER AIR BAG” (első
utasoldali légzsák) visszajelző*2, 8
(felszereltségtől függően)
(
50. o.)

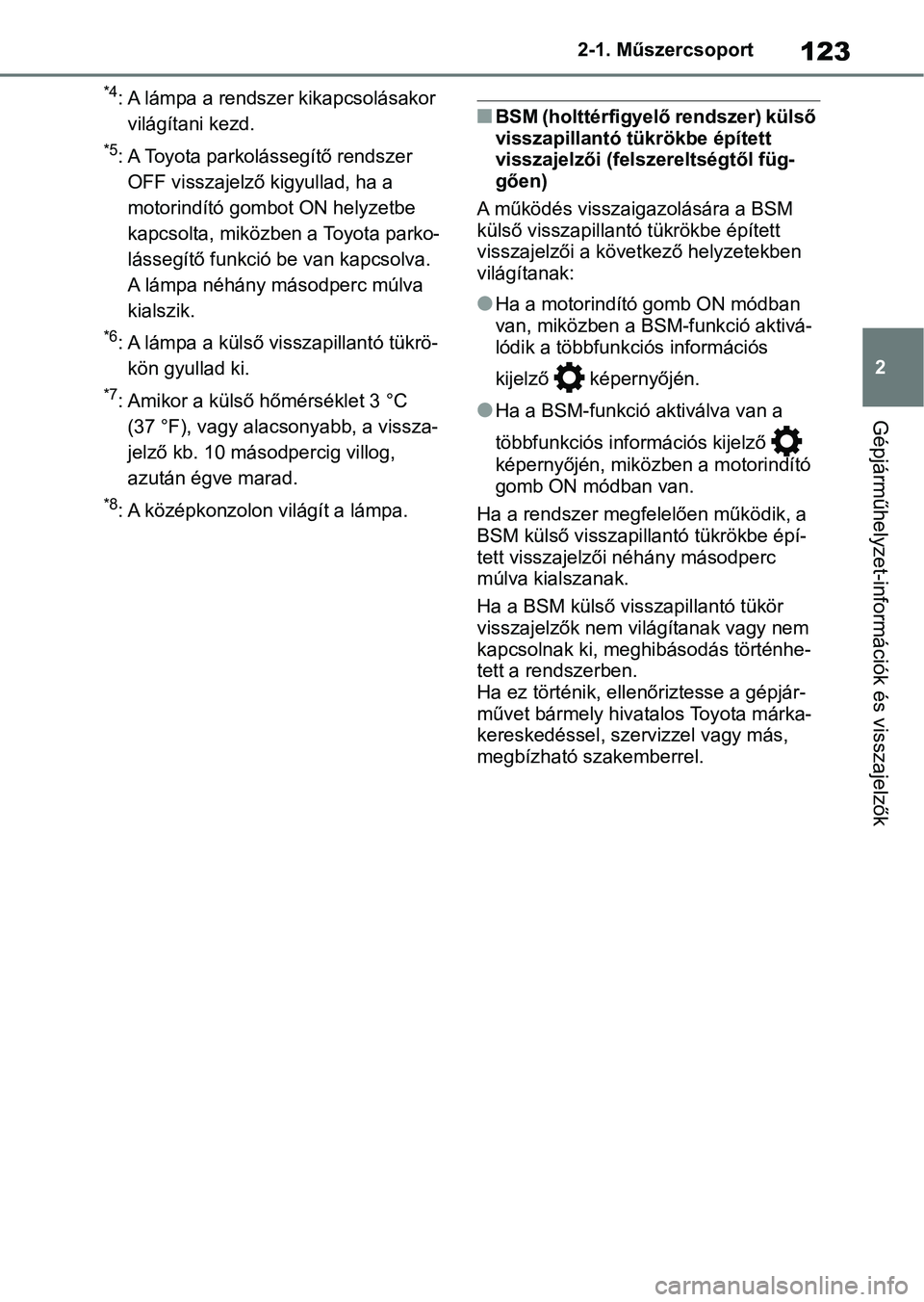

123
2
2-1. Műszercsoport
Gépjárműhelyzet-információk és visszajelzők
*4: A lámpa a rendszer kikapcsolásakor
világítani kezd.
*5: A Toyota parkolássegítő rendszer OFF visszajelző kigyullad, ha a
motorindító gombot ON helyzetbe
kapcsolta, miközben a Toyota parko-
lássegítő funkció be van kapcsolva.
A lámpa néhány másodperc múlva
kialszik.
*6: A lámpa a külső visszapillantó tükrö-kön gyullad ki.
*7: Amikor a külső hőmérséklet 3 °C (37 °F), vagy alacsonyabb, a vissza-
jelző kb. 10 másodpercig villog,
azután égve marad.
*8: A középkonzolon világít a lámpa.
nBSM (holttérfigyelő r e n d s z e r ) k ü l s ő
visszapillantó tükrökbe épített
visszajelzői (felszereltségtől füg-
gően)
A működés visszaigazolására a BSM
külső visszapillantó tükrökbe épített
visszajelzői a követ kező helyzetekben
világítanak:
lHa a motorindító gomb ON módban
van, miközben a BSM-funkció aktivá-
lódik a többfunkciós információs
kijelző képernyőjén.
lHa a BSM-funkció aktiválva van a
többfunkciós információs kijelző
képernyőjén, miközben a motorindító
gomb ON módban van.
Ha a rendszer megfelelően működik, a
BSM külső visszapillantó tükrökbe épí-
tett visszajelzői néhány másodperc
múlva kialszanak.
Ha a BSM külső visszapillantó tükör
visszajelzők nem vilá gítanak vagy nem
kapcsolnak ki, meghibásodás történhe-
tett a rendszerben.
Ha ez történik, ellenőriztesse a gépjár-
művet bármely hivatalos Toyota márka-
kereskedéssel, szervizzel vagy más,
megbízható szakemberrel.

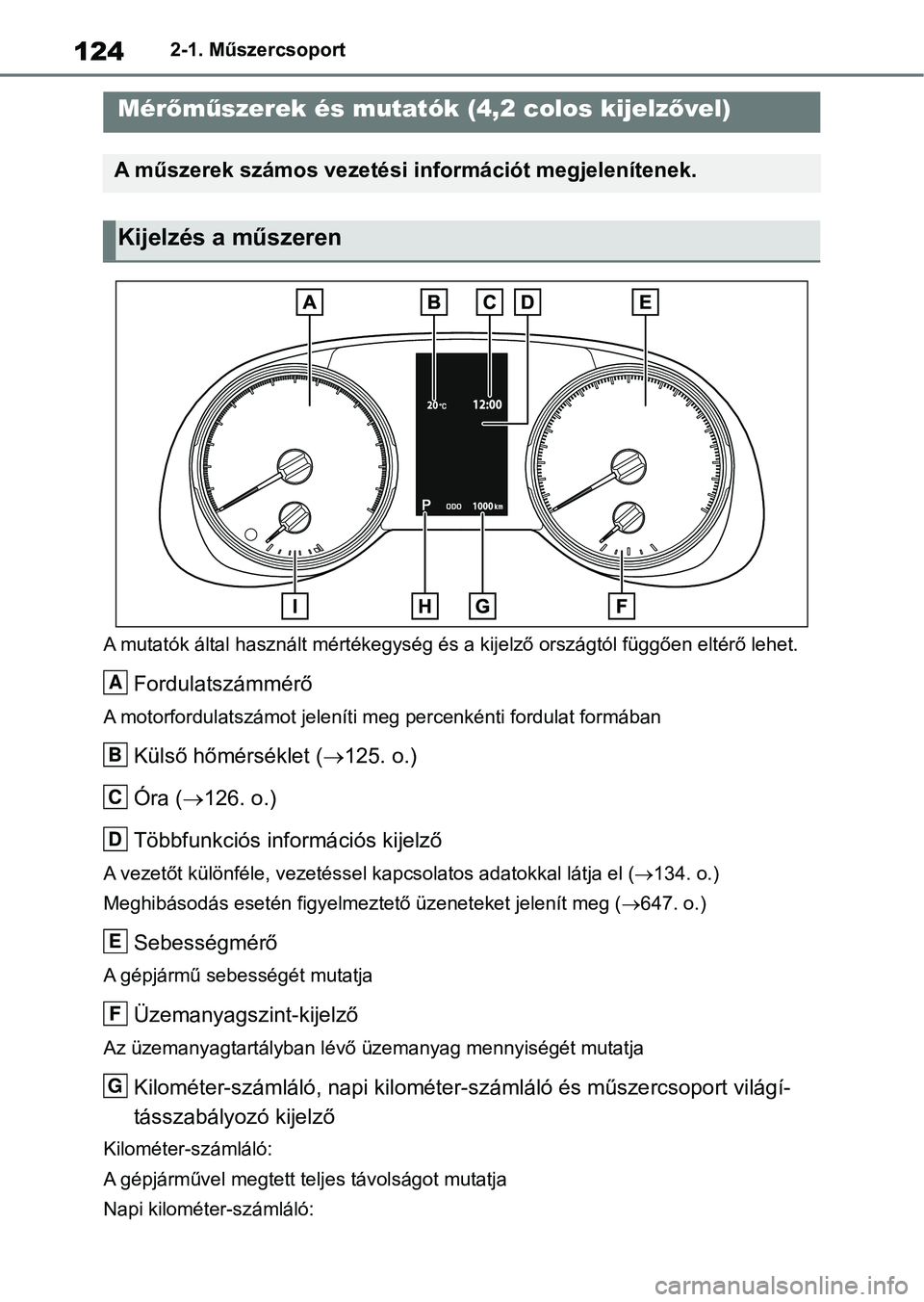

1242-1. Műszercsoport
A mutatók által használt mértékegység és a kijelző országtól fü ggően eltérő lehet.
Fordulatszámmérő
A motorfordulatszámot jeleníti meg percenkénti fordulat formába n
Külső hőmérséklet (125. o.)
Óra ( 126. o.)
Többfunkciós információs kijelző
A vezetőt különféle, vezetéssel kapcsolatos adatokkal látja el (134. o.)
Meghibásodás esetén figyelmeztető üzeneteket jelenít meg ( 647. o.)
Sebességmérő
A gépjármű sebességét mutatja
Üzemanyagszint-kijelző
Az üzemanyagtartályban lévő üzemanyag mennyiségét mutatja
Kilométer-számláló, napi kilométer-számláló és műszercsoport világí-
tásszabályozó kijelző
Kilométer-számláló:
A gépjárművel megt ett teljes távolságot mutatja
Napi kilométer-számláló:
Mér őműszerek és mutatók (4,2 colos kijelz ővel)
A műszerek számos vezetési információt megjelenítenek.
Kijelzés a műszeren
A
B
C
D
E
F
G

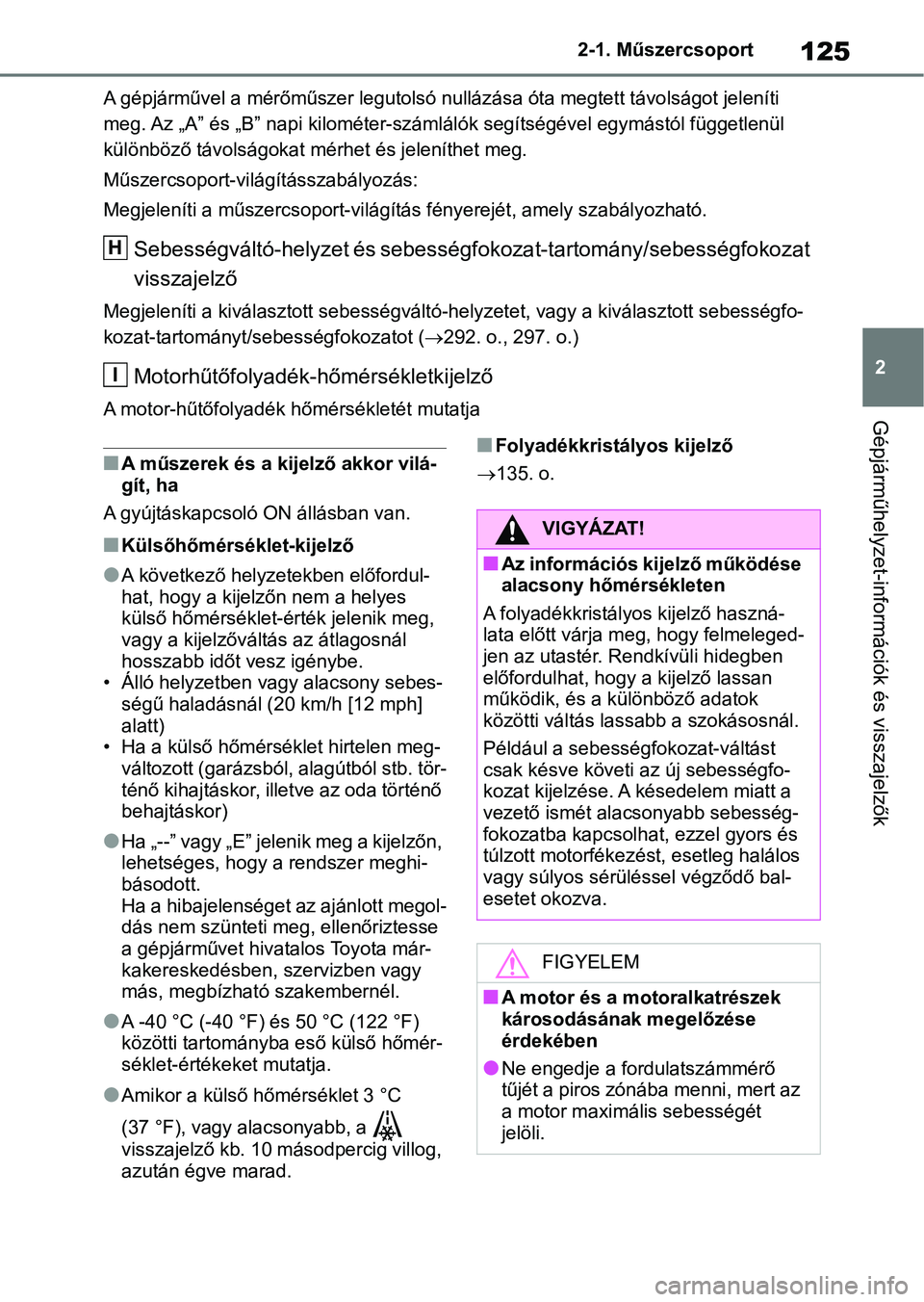

125
2
2-1. Műszercsoport
Gépjárműhelyzet-információk és visszajelzők
A gépjárművel a mérőműszer legutolsó nullázása óta megtett távo
lságot jeleníti
meg. Az „A” és „B” napi kilométe r-számlálók segítségével egymás tól függetlenül
különböző távolságokat mérhet és jeleníthet meg.
Műszercsoport-világításszabályozás:
Megjeleníti a műszercsoport-világítás fényerejét, amely szabály ozható.
Sebességváltó-helyzet és sebességfokozat-tartomány/sebességfokozat
visszajelző
Megjeleníti a kiválaszt ott sebességváltó-helyzetet, vagy a kivá lasztott sebességfo-
kozat-tartományt/sebességfokozatot ( 292. o., 297. o.)
Motorhűtőfolyadék-hőmérsékletkijelző
A motor-hűtőfolyadék hőmérsékletét mutatja
nA műszerek és a kijelző akkor vilá-
gít, ha
A gyújtáskapcsoló ON állásban van.
nKülsőhőmérséklet-kijelző
lA következő helyzetekben előfordul-
hat, hogy a kijelz őn nem a helyes
külső hőmérséklet-érték jelenik meg,
vagy a kijelzővált ás az átlagosnál
hosszabb időt vesz igénybe.
• Álló helyzetben vagy alacsony sebes- ségű haladásnál ( 20 km/h [12 mph]
alatt)
• Ha a külső hőmérséklet hirtelen meg- változott (garázsból, alagútból stb. tör-
ténő kihajtáskor, illetve az oda történő
behajtáskor)
lHa „--” vagy „E” jelenik meg a kijelzőn,
lehetséges, hogy a rendszer meghi-
básodott.
Ha a hibajelenséget az ajánlott megol-
dás nem szünteti meg, ellenőriztesse
a gépjárművet hivatalos Toyota már-
kakereskedésben, szervizben vagy
más, megbízható szakembernél.
lA -40 °C (-40 °F) és 50 °C (122 °F)
közötti tartomány ba eső külső hőmér-
séklet-értékeket mutatja.
lAmikor a külső hőmérséklet 3 °C
(37 °F), vagy alacsonyabb, a
visszajelző kb. 10 másodpercig villog,
azután égve marad.
nFolyadékkristályos kijelző
 135. o.
H
I
VIGYÁZAT!
nAz információs kijelző működése
alacsony hőmérsékleten
A folyadékkristályos kijelző haszná-
lata előtt várja meg, hogy felmeleged-
jen az utastér. Rendkívüli hidegben
előfordulhat, hogy a kijelző lassan
működik, és a különböző adatok
közötti váltás lassa bb a szokásosnál.
Például a sebességfokozat-váltást
csak késve követi az új sebességfo-
kozat kijelzése. A késedelem miatt a
vezető ismét alacsonyabb sebesség-
fokozatba kapcsolh at, ezzel gyors és
túlzott motorfékezést , esetleg halálos
vagy súlyos sérülé ssel végződő bal-
esetet okozva.
FIGYELEM
nA motor és a motoralkatrészek
károsodásának megelőzése
érdekében
lNe engedje a for dulatszámmérő
tűjét a piros zónába menni, mert az
a motor maximális sebességét
jelöli.

1262-1. Műszercsoport
Az „ODO TRIP” kapcsoló megnyo-
másával vált a kilométer-számláló,
az „A” napi kilométer-számláló és a
„B” napi kilométer-számláló, vala-
mint a műszercso port-világítás
fényereje közt.
 Ha a napi kilométer-számláló lát-
ható a kijelzőn, akkor azt a kap-
csoló nyomva tartásával
lenullázhatja.
 Ha a műszercsoport-világítás-
szabályozás kijelző jelenik meg,
a kapcsoló lenyomásával és
nyomva tartásával állíthatja be a
műszercsoport világítás fényere-
jét.
nA műszercsoport-világítás fényere-
jének beállítása
A műszercsoport-vil ágítás fényereje a
hátsó helyzetjelző lámpák be-, illetve
kikapcsolt állapotának esetére külön-
külön beállítható. Min dazonáltal világos
környezetben (nappal stb.) a hátsó hely-
zetjelző lámpák bekapcsolása nem vál-
toztatja meg a műszercsoport-világítás
fényerejét.
Az óra a többfunkciós információs
kijelzőn vagy az audiorendszer
kijelzőjén állítható be.
Navigációs vagy multimédia-
rendszer nélküli gépjárművek
A többfunkciós információs kijelző
képernyőjén a „Clock :00” (Óra
:00) megjelenítésével megváltoztat-
hatja az órával kapcsolatos beállí-
tásokat.
 A percszámláló nullázása
 Az óra váltása 12 órás és 24
órás kijelző közt.
 Idő beállítása
nA percszámláló nullázása
1 Nyomja meg a mérőműszer
vezérlőkapcsolóinak vagy
gombját a kormánykeréken,
majd kattintson a gombra.
2 Nyomja meg a mérőműszer
vezérlőkapcsolóinak vagy
gombját a kormánykeréken,
majd válassza ki a „Clock :00”
(Óra :00) opciót.
lHa a motorhűtőfolyadék-hőmérsék-
letkijelző mutatója a piros zónába
ér („H”), a motor túlmelegedhet.
Ebben az esetben azonnal álljon
meg a gépjárművel biztonságos
helyen, és ellenőrizze a motort,
miután az teljesen lehűlt.
(682. o.)
Az „ODO TRIP” kapcsoló
használata
Órabeállítás

127
2
2-1. Műszercsoport
Gépjárműhelyzet-információk és visszajelzők
A „Clock :00” kép
ernyőn a műszer-
csoport vezérlőkapcsolók
gombjának megnyomásával a
„Minutes” (Perc )-et 00-ra.
 0 és 29 közt a percet lefelé kere-
kíti.
(Pl. 1:00 és 1:29 kö zti idő 1:00-ként
jelenik meg)
 30 és 59 közt a percet felfelé
kerekíti.
(Pl. 1:30 és 1:59 kö zti idő 2:00-ként
jelenik meg)
nIdő beállítása
1 Nyomja meg a mérőműszer
vezérlőkapcsolóinak vagy
gombját a kormánykeréken,
majd kattintson a gombra.
2 Nyomja meg a mérőműszer
vezérlőkapcsolóinak vagy
gombját a kormánykeréken,
majd válassza ki a „Clock :00”
(Óra :00) opciót.
3 A „Clock :00” (Óra :00) képer-
nyőn nyomja meg és tartsa
lenyomva a mérőműszer vezér-
lőkapcsolók gombját.
4 Nyomja meg a műszercsoport
vezérlőkapcsolók vagy
gombját a „12H/24H”, a „Time”
(Idő) vagy „Minutes” (Perc) kivá-
lasztásához. 5
A kijelzőtartalom váltásához
nyomja meg a vagy a
gombot a mérőműszerek vezér-
lőkapcsolóin.
A beállítás befejezése után nyomja
meg a gombot az előző képernyő-
höz való visszalépéshez.
Navigációs vagy multimédia-
rendszerrel felszerelt gépjármű-
vek
Lásd a „Navigációs és multimédia-
rendszer kezelési útmutató”-t vagy
a „Multimédia-rendszer kezelési
útmutató”-t.

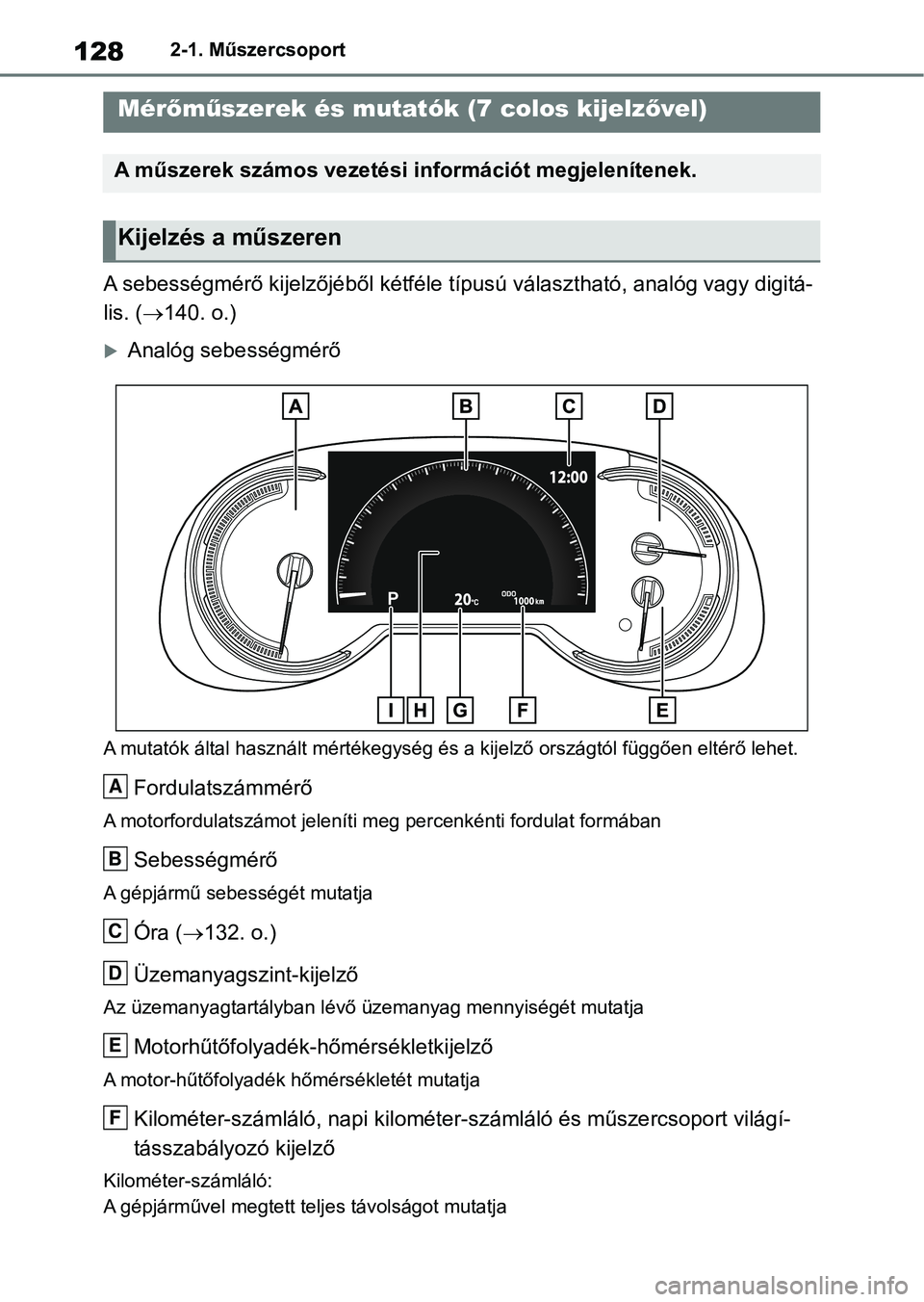

1282-1. Műszercsoport
A sebességmérő kijelzőjéből kétféle típusú választható, analóg vagy digitá-
lis. ( 140. o.)
Analóg sebességmérő
A mutatók által használt mértékegység és a kijelző országtól fü ggően eltérő lehet.
Fordulatszámmérő
A motorfordulatszámot jeleníti meg percenkénti fordulat formába n
Sebességmérő
A gépjármű sebességét mutatja
Óra (132. o.)
Üzemanyagszint-kijelző
Az üzemanyagtartályban lévő ü zemanyag mennyiségét mutatja
Motorhűtőfolyadék-hőmérsékletkijelző
A motor-hűtőfolyadék hőmérsékletét mutatja
Kilométer-számláló, nap i kilométer-számláló és műszercsoport világí-
tásszabályozó kijelző
Kilométer-számláló:
A gépjárművel megt ett teljes távolságot mutatja
Mérőműszerek és mutatók (7 colos kijelz ővel)
A műszerek számos vezetési információt megjelenítenek.
Kijelzés a műszeren
A
B
C
D
E
F
