Page 241 of 744

241
3
3-4. A kormánykerék és a tükrök beállítása
Mielőtt elindul
Kamera visszajelző
Azt jelzi, hogy a kamera megfelelően
működik.
Ikon-kijelző terület
Ikonokat stb. jelenít meg (
242. o.)
Menü/bevitel gomb
Nyomja meg az ikonok megjelenítésé-
hez vagy egy tétel kiválasztásához.
Választógomb
Nyomja meg a kurzor mozgatásához
vagy a kép beállításához.
Kar
Működtesse a digitális tükör és az opti-
kai tükör üzemmód közti váltáshoz.
Működtesse a kart a digitális tükör
és az optikai tükör üzemmód közti
váltáshoz. 1
Digitális tükör üzemmód
A gépjármű mögötti terület képét jeleníti
meg.
ebben az üzemmódban világít.
2Optikai tükör üzemmód
A digitális visszapill antó tükör kikapcso-
lásával optikai tükörként használható.
nDigitális tükör üzemmód működési
állapot
A motorindító gomb ON módban van
Ha a motorindító gombot ON-ból OFF
vagy ACC helyzetbe kapcsolja, a kép
néhány másodperc múlva eltűnik.
nHa digitális tük ör üzemmódban a
digitális visszapillantó tükröt hasz-
nálja
lHa a megjelenített kép nehezen lát-
ható a digitális visszapillantó tükörről
visszatükröződő fény miatt, vagy a
kamera koszos, illetve az ön mögött
haladó gépjármű fényszórói vagy a
megjelenített kép za varja önt, váltson
optikai tükör üzemmódba.
lHa a csomagtérajtó nyitva van, előfor-
dulhat, hogy a digitális visszapillantó
tükör képe nem megfelelően jelenik
meg. Mielőtt elindulna, gondoskodjon
róla, hogy a csomagtérajtó be legyen
csukva.
lHa a kijelző nehezen látható a vissza-
vert fény miatt, csukja le a napfény-
tető napfényvédőjét (felszereltségtől
függően) vagy a panoráma-napfény-
VIGYÁZAT!
lMivel a digitális vi sszapillantó tükör
által befogott kép mértéke különbö-
zik az optikai tükörétől, vezetés
előtt ne feledje ellenőrizni ezt a
különbséget.
A rendszer elemei
Üzemmódok közti váltás
A
B
C
D
E
Page 242 of 744

2423-4. A kormánykerék és a tükrök beállítása
tető elektromos napfényvédőjét (fel-
szereltségtől függően).
lAz alábbiak közül bármelyik előfordul-
hat sötétben, pl. éjszaka történő veze-
tés közben. Ezek egyike sem utal
meghibásodásra.
• A megjelenített képen levő tárgyak színe különbözhet a tényleges színük-
től.
• A hátul hal adó gépjármű fényszórói-
nak magasságától függően a gép-
jármű körüli terület fehérnek és
elmosódottnak tűnhet.
• A fényesebb körny ező kép automati-
kus képbeállítása hatására a kép vib-
rálhat.
Ha a megjelenített kép nehezen látható
vagy a vibrálás zavarj a önt, váltson opti-
kai tükör üzemmódra.
lA digitális visszapillantó tükör felforró-
sodhat digitális tükör üzemmódban.
Ez nem jelent meghibásodást.
lA fizikai állapotának vagy korának
függvényében előfordulhat, hogy
tovább tart ráfókuszá lnia a megjelení-
tett képre. Ebben az esetben váltson
optikai tükör üzemmódra.
lNe engedje az utasoknak, hogy mere-
ven nézzék a megjelenített képet, ha
a gépjárművet veze ti, mert rosszul
lehetnek tőle.
nA tükör magasságának beállí-
tása
A visszapillantó tükör magassága a
vezető helyzetének megfelelően
beállítható.
Váltson optikai tükör üzemmódra,
állítsa be a vi sszapillantó tükör
magasságát fel-le mozgatással.
nKijelző-beállítások (digitális
tükör üzemmód)
A digitális tükör kije lző beállításai,
az automatikus vakításgátló funkció
be/ki működtetése stb. megváltoz-
tatható.
1 Nyomja meg a menü/bevitel
gombot.
Megjelennek az ikonok.
2Nyomja meg a kívánt ikon kivá-
lasztásához a /
kiválasztógombokat, és nyomja
meg a menü/bevitel gombot.
3 Nyomja meg a beállítás változ-
tatásához a /
kiválasztógombokat, és nyomja
meg a menü/bevitel gombot.
A vagy bekapcsolásá-
hoz/kikapcsolásá hoz nyomja meg a
/ kiválasztógombokat
A tükör beállítása
Page 243 of 744

243
3
3-4. A kormánykerék és a tükrök beállítása
Mielőtt elindul
a (be) vagy (ki) kiválasztásá-
hoz, és nyomja meg
a menü/bevitel
gombot.
4 Nyomja meg a beállítás változ-
tatásához a /
kiválasztógombokat a kivá-
lasztásához, és nyomja meg a
menü/bevitel gombot.
Az ikonok eltűnnek.
*: Ez az optikai tükör üzemmód egyik
funkciója, azonban a beállítás digitá-
lis tükör üzemmód használata során
is változtatható.
nAz automatikus vakításgátló
funkció bekapcsolása/kikap-
csolása (optikai tükör üzem-
mód)
Az automatikus vak ításgátló funk-
ció az optikai tükör üzemmódban
bekapcsolható/kikapcsolható. A
beállítás digitális tükör üzemmód-
ban és optikai tükör üzemmódban
is változtatható.
Digitális tükör ü zemmód haszná-
latakor
242. o.
Optikai tükör üzemmód haszná-
latakor
1 Nyomja meg a menü/bevitel
gombot.
Iko-
nokBeállítások
Kattintson rá a vakításgátló
funkció be-/kikapcsolásához.
*
A gépjármű mögötti gépjármű-
vek fényszóróinak fényerejére
reagálva a vissza vert fény auto-
matikusan beál lításra kerül.
A motorindító gomb minden
egyes ON módba kapcsolása-
kor az automatikus vakításgátló
funkció bekapcsolódik.
Válassza ki a kijelző fényerejé-
nek beállításához.
Kattintson rá a megjelenített
terület lefele/felfele állításához.
Kattintson rá a megjelenített
terület balra/jobbra állításához.
Válassza ki a megjelenített kép
szögének beállításához.
Kattintson rá a megjelenített kép
nagyításához/távolításához.
Kattintson rá a PLS (pontszerű
fényforrás) üzemmód be-/kikap-
csolásához.
Csökkenti a hátul közlekedő
gépjárművek fényszóróinak
vakítását, hogy segítsen létre-
hozni egy képet a kijelzőn digi-
tális tükör üzemmódban.
Ha a PLS-üzemmód be van
kapcsolva, jelenik meg a
kijelző bal felső sarkában.
Iko- nokBeállítások
Page 244 of 744

2443-4. A kormánykerék és a tükrök beállítása
A beállítások kijelző megjelenik.
2 Nyomja meg a beállítás változ-
tatásához a /
kiválasztógombokat a (be)
vagy (ki) kiválasztásához,
és nyomja meg a menü/bevitel
gombot.
Az ikonok eltűnnek.
nA kijelző beállítása (digitális tükör
üzemmód)
lAz ikonok eltűnnek, ha egy gombot
legalább kb. 10 másodpercig nem
működtet.
lHa a megjelenített képet módosítja,
előfordulhat, hogy torzultnak látszik.
Ez nem jelent hibás működést.
lHa a digitális visszapillantó tükör fény-
ereje túl magasra van állítva, megeről-
tetheti a szemet. Áll ítsa be a digitális
visszapillantó tükröt a megfelelő fény-
erőre. Ha elfárad a szeme, váltson
optikai tükör üzemmódra.
lA digitális visszapillantó tükör fény-
ereje automatikusan változik a gép-
jármű előtti terül et fényerejének
függvényében.
nA fényérzékelők meghibásodásá-
nak megelőzése érdekében
A fényérzékelők meghibásodásának
megelőzése érdekében ne érintse meg,
és ne takarja le azokat.
VIGYÁZAT!
Tartsa be az alábbi biztonsági figyel-
meztetéseket.
A figyelmeztetések be nem tartása
súlyos sérüléshez vagy halálhoz
vezethet.
nVezetés közben
lNe állítsa be a digitális visszapil-
lantó tükör helyzetét és ne módo-
sítsa a kijelző-beállításokat vezetés
közben.
Álljon meg a gépjárművel és
működtesse a digitális visszapil-
lantó tükör-szabályozókapcsolókat.
Ellenkező esetben hibázhat a kor-
mányzásban, ami váratlan baleset-
hez vezethet.
lMindig ügyeljen a gépjármű környe-
zetére.
A gépjárművek és egyéb tárgyak
mérete különbözőnek látszódhat digi-
tális tükör üzemmódban és optikai
tükör üzemmódban.
Tolatáskor közvetlenü l ellenőrizze a
gépjármű környezetének biztonsá-
gát, különösen a gépjármű mögött.
Továbbá, ha egy gépjármű közeledik
hátulról sötétben, pl. éjszaka, a kör-
nyező terület félhomályosnak tűnhet.
Page 245 of 744

245
3
3-4. A kormánykerék és a tükrök beállítása
Mielőtt elindul
nA tükör felületének tisztítása
Ha a tükör felülete koszos, előfor-
dulhat, hogy a kijelzőn látható kép
nehezen látható.
Tisztítsa le finoman a tükör felületét
egy puha, száraz ronggyal.
nA kamera tisztítása
Ha a kameralencse piszkos, előfor-
dulhat, hogy a kijelzett kép nem
tiszta. Ebben az esetben tisztítsa le
egy puha, vízben megnedvesített
ronggyal.
nA kamera
A digitális visszapillantó tükör kamerája
az ábrán látható helyen található.
A digitális visszapillantó
tükör tisztítása
FIGYELEM
nA digitális visszapillantó tükör
meghibásodását megelőzendő
Ne szerelje le, ne s zerelje szét és ne
alakítsa át a tükröt.
nA kamera meghibásodásának
megelőzése érdekében
lÜgyeljen a következő figyelmezte-
tések betartására, ellenkező eset-
ben előfordulhat, hogy a digitális
visszapillantó tükö r nem működik
megfelelően.
• Ne mérjen ütést a kamerára és ne tegye ki erős behatásnak, mivel
előfordulhat, hogy a kamera felsze-
relési helyzete és szöge megváltoz-
hat.
• Ne szerelje le, ne szerelje szét és ne alakítsa át a kamerát.
• A kameralencse tisztításakor törölje meg a kamerát egy nedves, puha
kendővel.
Ne dörzsölje erősen a kameralen-
csét, mert megkarcolódhat és nem
lesz képes tiszta képet közvetíteni.
• Ha színes filmréteget (beleértve az átlátszó filmréteget) rak a hátsó
ablaküvegre, a kam era előtti részt
hagyja ki.
Ha a kamera előtti részre filmréte-
get rak, előfordulhat, hogy a kame-
rából érkező kép nem fog
megfelelően megjelenni.
lÓvja a kamerát az erős ütésektől,
mert meghibásodhat.
Ez esetben ellenőriztesse a gépjár-
művet bármely hivatalos Toyota
márkakereskedéssel, szervizzel
vagy más, megbízható szakember-
rel.
Page 246 of 744

2463-4. A kormánykerék és a tükrök beállítása
Ha a következő jelenségek bármelyikét észleli, a következő tábl ázatban
azonosítsa a lehetséges okot és a megoldást.
Ha a jelenség nem szűnik meg a lépések elvégzése után, ellenőri ztesse a
gépjárművet bármely hivatalos Toyota márkakereskedéssel, szervi zzel
vagy más, megbízható szakemberrel.
Ha bármilyen problémát észlel
HibajelenségValószínű okMegoldás
A kép nehezen
látható.
A tükör felülete koszos.
Óvatosan tisztítsa meg a
tükör felületét egy puha, szá-
raz ronggyal.
A napfény vagy a fényszórók
közvetlenül a digi tális visszapil-
lantó tükörbe világítanak.
Váltson optika i tükör üzem-
módba.
(Ha a fény a napfénytetőn
(felszereltségtől függően)
vagy a panoráma-napfényte-
tőn (felszereltségtől füg-
gően) jut be, csukja le a
napfényvédőt vagy az elekt-
romos napfényvédőt.)
• A gépjármű sötét helyen van.
• A gépjármű TV-torony, műsor- szóró állomás, villamos ener-
giát termelő erőmű vagy
egyéb, erős rádióhullámokat
vagy elektromos zajokat kibo-
csátó helyek me llett halad el.
• A kamera körüli hőmérséklet rendkívül magas vagy ala-
csony.
• A környezeti hőmérséklet szél- sőségesen alacsony.
• Esik az eső vagy párás a levegő.
• A napfény vagy a fényszórók közvetlenül a kameralen-
csébe világítanak.
• A gépjármű fénycsövek, nátri- umlámpák, higanylámpák stb.
fényében van.
• A kamerát a kipufogógáz aka- dályozza.
Váltson optika i tükör üzem-
módba.
(Váltson vissza digitális tükör
üzemmódba, ha a körülmé-
nyek javultak.)
Page 247 of 744

247
3
3-4. A kormánykerék és a tükrök beállítása
Mielőtt elindul

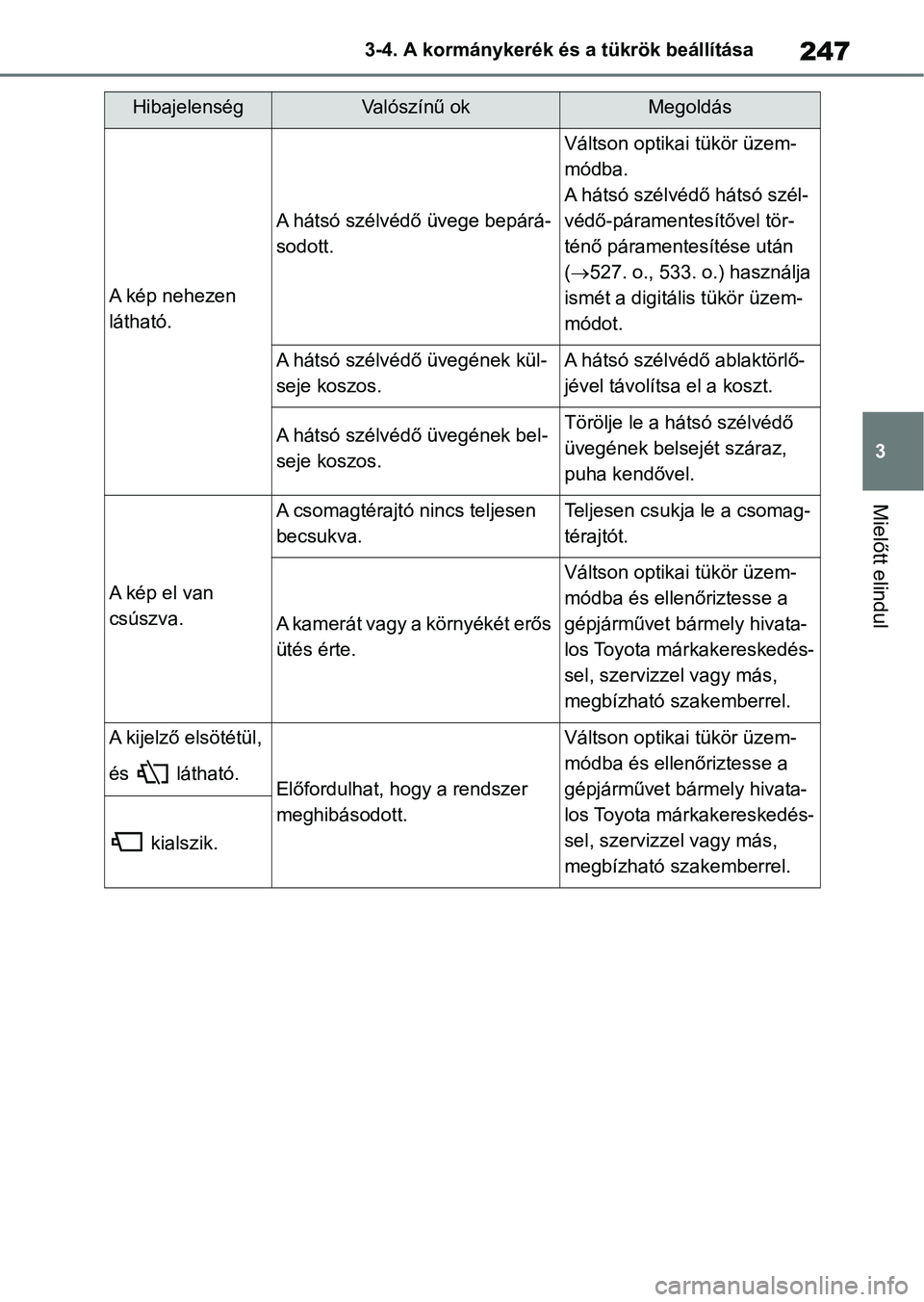

A kép nehezen
látható.
A hátsó szélvédő üvege bepárá-
sodott.
Váltson optika
i tükör üzem-
módba.
A hátsó szélvédő hátsó szél-
védő-páramentesítővel tör-
ténő párament esítése után
( 527. o., 533. o.) használja
ismét a digitális tükör üzem-
módot.
A hátsó szélvédő üvegének kül-
seje koszos.A hátsó szélvédő ablaktörlő-
jével távolítsa el a koszt.
A hátsó szélvédő üvegének bel-
seje koszos.Törölje le a hátsó szélvédő
üvegének belsejét száraz,
puha kendővel.
A kép el van
csúszva.
A csomagtérajtó nincs teljesen
becsukva.Teljesen csukj a le a csomag-
térajtót.
A kamerát vagy a környékét erős
ütés érte.
Váltson optika i tükör üzem-
módba és ellenőriztesse a
gépjárművet bármely hivata-
los Toyota márkakereskedés-
sel, szervizzel vagy más,
megbízható szakemberrel.
A kijelző elsötétül,
és látható.
Előfordulhat, hogy a rendszer
meghibásodott.
Váltson optika i tükör üzem-
módba és ellenőriztesse a
gépjárművet bármely hivata-
los Toyota márkakereskedés-
sel, szervizzel vagy más,
megbízható szakemberrel.
kialszik.
HibajelenségValószínű okMegoldás
Page 248 of 744
2483-4. A kormánykerék és a tükrök beállítása
jelenik meg.
A digitális visszapillantó tükör
nagyon forró.
(A kijelző fokozatosan egyre
sötétebb lesz. Ha a hőmérséklet
tovább emelkedik, a digitális
visszapillantó tükör kikapcsol.)
A tükör hőmérsékletének
csökkentéséhez javasolt az
utastér hőmérsékletének
csökkentése.
(A eltűnik, ha a tükör
lehűl.)
Ha a nem tűnik el, habár
a tükör lehűlt, ellenőriztesse
a gépjárművet bármely hiva-
talos Toyota márkakereske-
déssel, szervizzel vagy más,
megbízható szakemberrel.
A kart nem lehet
megfelelően
működtetni.Előfordulhat, hogy a kar meghi-
básodott.
Váltson optikai tükör üzem-
módba és ellenőriztesse a
gépjárművet bármely hivata-
los Toyota márkakereskedés-
sel, szervizzel vagy más,
megbízható szakemberrel.
(Az optikai tükör üzem-
módba váltáshoz nyomja
meg és tartsa lenyomva kb.
10 másodpercig a
menü/bevitel gombot.)
HibajelenségValószínű okMegoldás
