2018 TOYOTA RAV4 Kezelési útmutató (in Hungarian)

617
7
7-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás
5

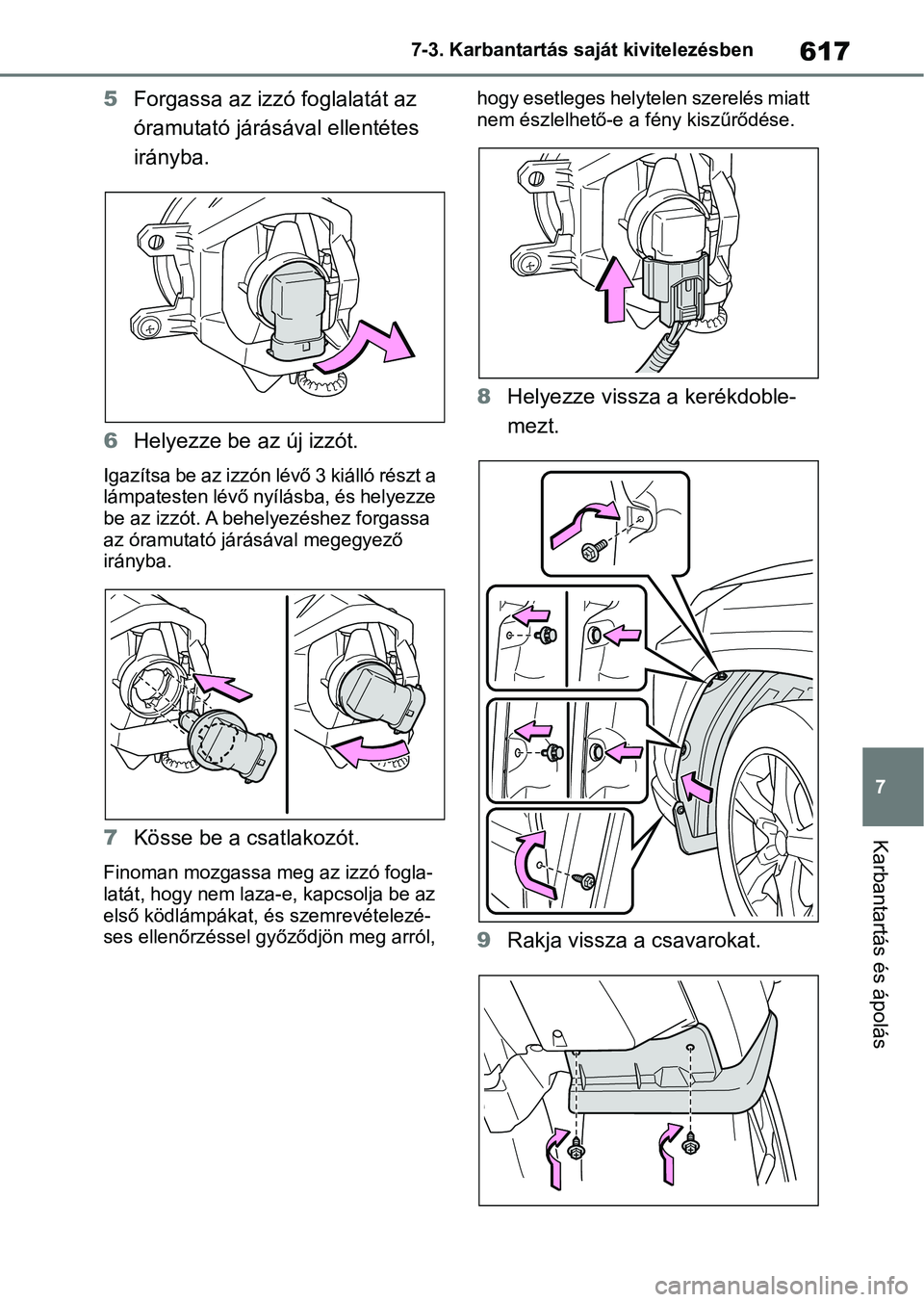

Forgassa az izzó foglalatát az
óramutató járásával ellentétes
irányba.
6 Helyezze be az új izzót.
Igazítsa be az izzón lévő 3 kiálló részt a
lámpatesten lévő nyí lásba, és helyezze
be az izzót. A behel yezéshez forgassa
az óramutató járásával megegyező
irányba.
7 Kösse be a csatlakozót.
Finoman mozgassa meg az izzó fogla-
latát, hogy nem laza-e, kapcsolja be az
első ködlámpákat, és szemrevételezé-
ses ellenőrzéssel győződjön meg arról, hogy esetleges helytelen szerelés miatt
nem észlelhető-e a
fény kiszűrődése.
8Helyezze vissza a kerékdoble-
mezt.
9 Rakja vissza a csavarokat.

6187-3. Karbantartás saját kivitelezésben
nHátsó irányjelző lámpák
1 Nyissa fel a csomagtérajtót, és
távolítsa el a borítást.
2 Távolítsa el a rögzítőcsavarokat,
és vegye ki a lámpaegységet.
Távolítsa el a lámpaegységet úgy, hogy
a gépjármű hátuljától számítva egyene-
sen hátrafelé húzza.
3Forgassa az izzó foglalatát az
óramutató járásával ellentétes
irányba. 4
Vegye ki az izzót.
5 Helyezze be az új izzót, majd
annak foglalatát tegye a világító-
egységbe és forgassa az óra-
mutató járásával megegyező
irányba.

619
7
7-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás
6

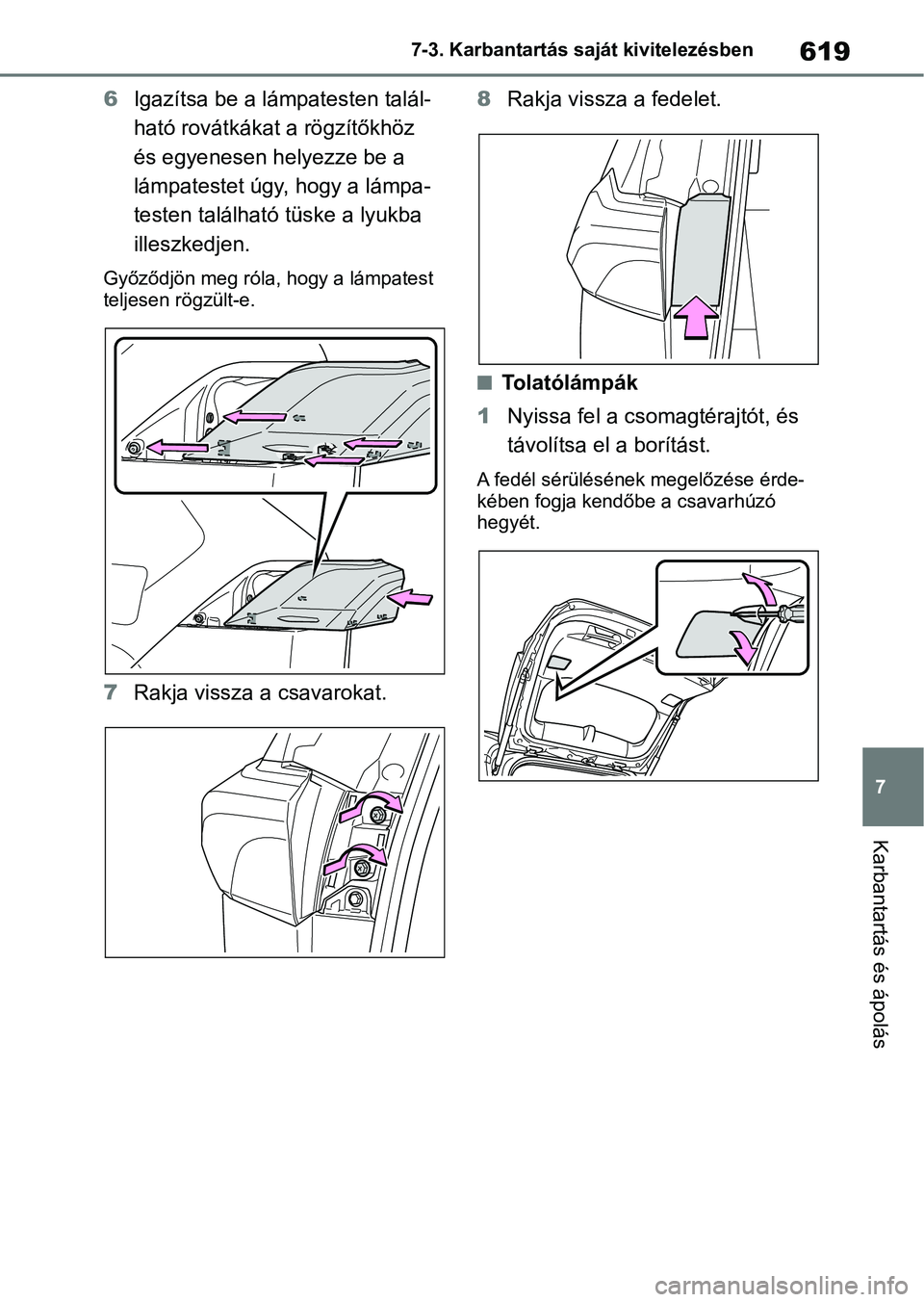

Igazítsa be a lámpatesten talál-
ható rovátkákat a rögzítőkhöz
és egyenesen helyezze be a
lámpatestet úgy, hogy a lámpa-
testen található tüske a lyukba
illeszkedjen.
Győződjön meg róla , hogy a lámpatest
teljesen rögzült-e.
7 Rakja vissza a csavarokat. 8
Rakja vissza a fedelet.
nTolatólámpák
1 Nyissa fel a csomagtérajtót, és
távolítsa el a borítást.
A fedél sérülésének megelőzése érde-
kében fogja kendőbe a csavarhúzó
hegyét.

6207-3. Karbantartás saját kivitelezésben
2Forgassa az izzó foglalatát az
óramutató járásával ellentétes
irányba.
Az izzó foglalatának elforgatása előtt
távolítsa el a rögzítő kábelét.
3Vegye ki az izzót.
4 Helyezzen be új izzót. 5
Helyezze be az izzó foglalatát a
lámpaegységbe és forgassa az
óramutató járásával meg-
egyező irányba.
Az izzó foglalatának visszarakása után
rögzítse vissza a kábelt a rögzítővel.
6 Rakja vissza a fedelet.

621
7
7-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás

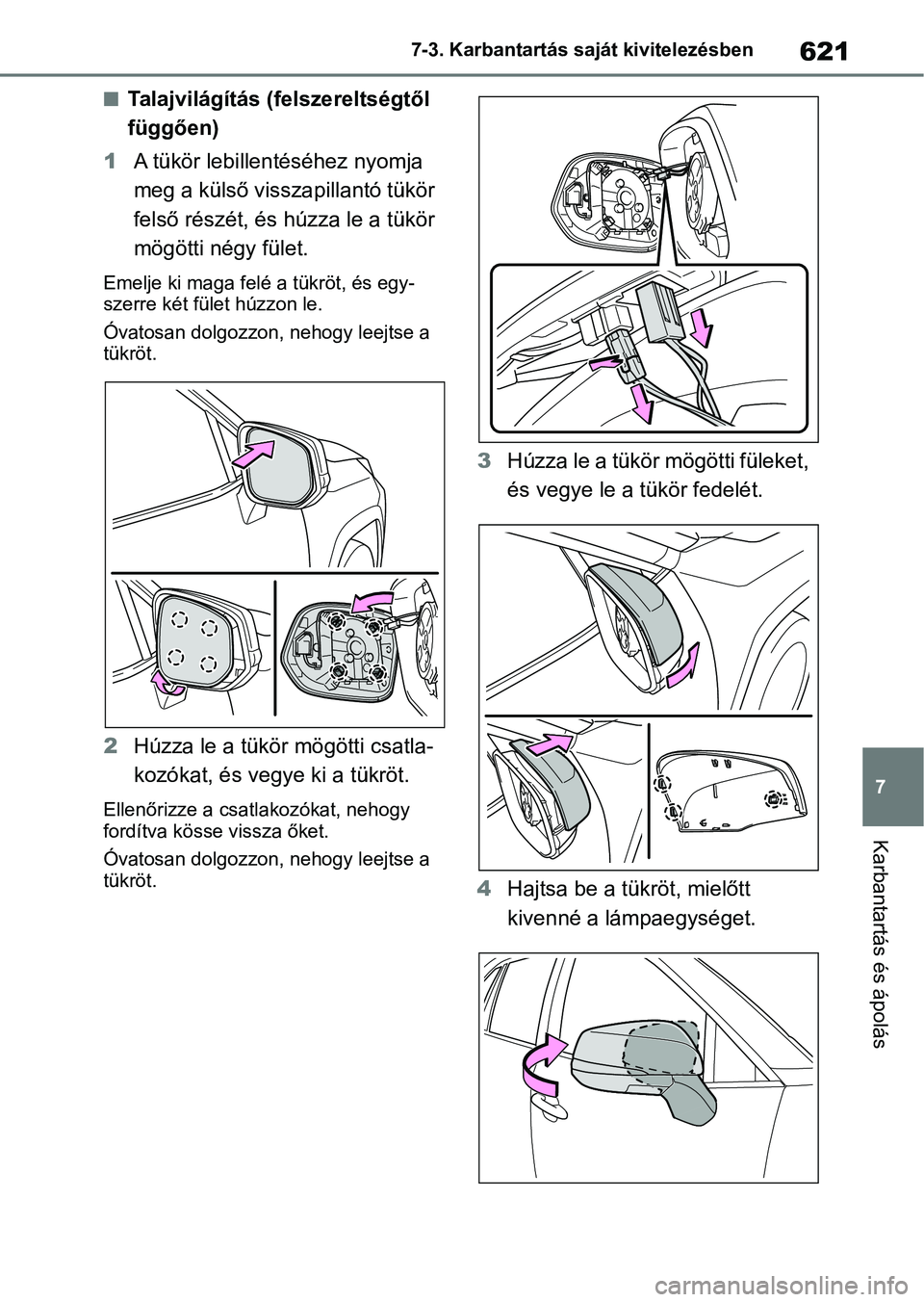

nTalajvilágítás (felszereltségtől
függően)
1 A tükör lebillent éséhez nyomja
meg a külső visszapillantó tükör
felső részét, és húzza le a tükör
mögötti négy fület.
Emelje ki maga felé a tükröt, és egy-
szerre két fület húzzon le.
Óvatosan dolgozzon, nehogy leejtse a
tükröt.
2 Húzza le a tükör mögötti csatla-
kozókat, és vegye ki a tükröt.
Ellenőrizze a csatlakozókat, nehogy
fordítva kösse vissza őket.
Óvatosan dolgozzon, nehogy leejtse a
tükröt.
3 Húzza le a tükör mögötti füleket,
és vegye le a tükör fedelét.
4 Hajtsa be a tükröt, mielőtt
kivenné a lámpaegységet.

6227-3. Karbantartás saját kivitelezésben
5Vegye ki a lámpaegységet.
Vegye ki a két csavart és egy laposfejű
csavarhúzó segítségé vel pattintsa ki a
két fület.
Óvatosan dolgozzon, nehogy a fülek
megsérüljenek.
6 Forgassa az izzó foglalatát az
óramutató járásával ellentétes
irányba.
Az izzó foglalatának elforgatása előtt
távolítsa el a rögzítő kábelét.
7Vegye ki az izzót.
8 Helyezze be az új izzót, majd
annak foglalatát tegye a világító-
egységbe és forgassa az óra-
mutató járásával megegyező
irányba.
Az izzó foglalatának visszarakása után
rögzítse vissza a kábelt a rögzítővel.

623
7
7-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás

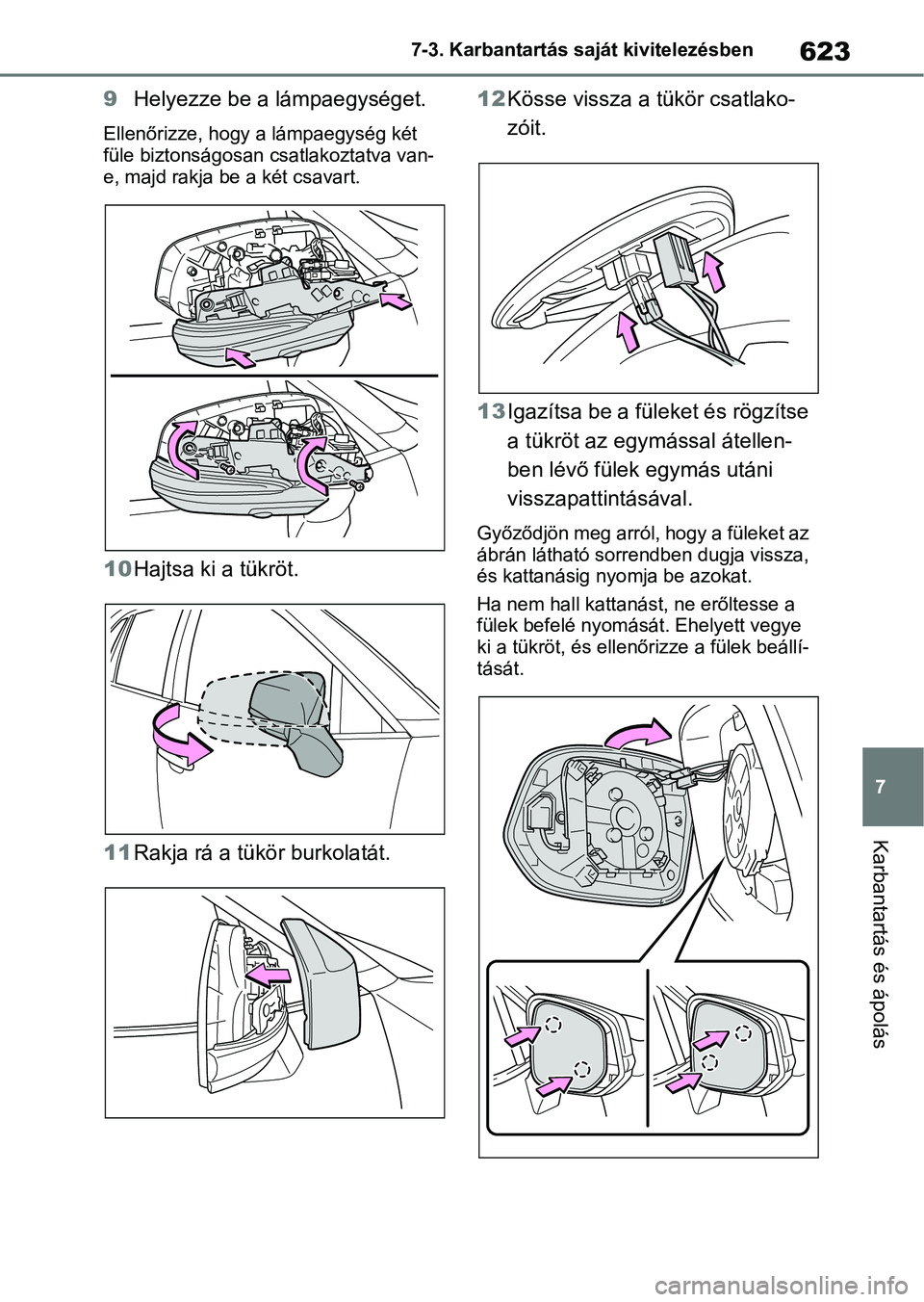

9
Helyezze be a lámpaegységet.
Ellenőrizze, hogy a lámpaegység két
füle biztonságosan csatlakoztatva van-
e, majd rakja be a két csavart.
10Hajtsa ki a tükröt.
11 Rakja rá a tükör burkolatát. 12
Kösse vissza a tükör csatlako-
zóit.
13 Igazítsa be a füleket és rögzítse
a tükröt az egymással átellen-
ben lévő fülek egymás utáni
visszapattintásával.
Győződjön meg arról, hogy a füleket az
ábrán látható sorr endben dugja vissza,
és kattanásig nyo mja be azokat.
Ha nem hall kattanást, ne erőltesse a
fülek befelé nyomá sát. Ehelyett vegye
ki a tükröt, és ellenőrizze a fülek beállí-
tását.

6247-3. Karbantartás saját kivitelezésben
VIGYÁZAT!
nIzzócsere
lKapcsolja ki a lámpát. Az izzót ne
közvetlenül a lámpa kikapcsolása
után cserélje ki.
Az izzó ilyenkor rendkívül forró, ami
égési sérülést okozhat.
lPuszta kézzel ne érintse meg az
izzó üvegfelületét . Ha elkerülhetet-
len az üvegfelület megérintése,
száraz tiszta ruháv al tegye azt,
nehogy folyadék vagy olaj kerüljön
az izzóra.
De ha megkarcolódik vagy leesik
az izzó, akkor kiéghet vagy eltörhet.
lTeljesen szerelje be az izzót és az
azt rögzítő alkatrészeket. Ha nem
így tesz, a fényszóróegységet hő
károsíthatja, tűz keletkezhet, illetve
víz kerülhet bele. Így megrongálód-
hat a lámpa, illetve pára csapódhat
le a lencse bel ső felületén.
lNe kísérelje meg megjavítani vagy
szétszerelni az izzókat, csatlakozó-
kat, elektromos áramköröket vagy
alkatrészeket.
Ellenkező esetben súlyos sérülést
vagy halált okozó áramütést szen-
vedhet.
nA károsodás és a tűz megakadá-
lyozása érdekében
lGyőződjön meg arról, hogy az izzó
megfelelően van-e behelyezve és
rögzítve.
lAz izzó beszerelése előtt ellen-
őrizze annak watt-teljesítményét,
így kerülve el a hőkárosodást.
