2018 TOYOTA RAV4 Kezelési útmutató (in Hungarian)

577
7
7-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás

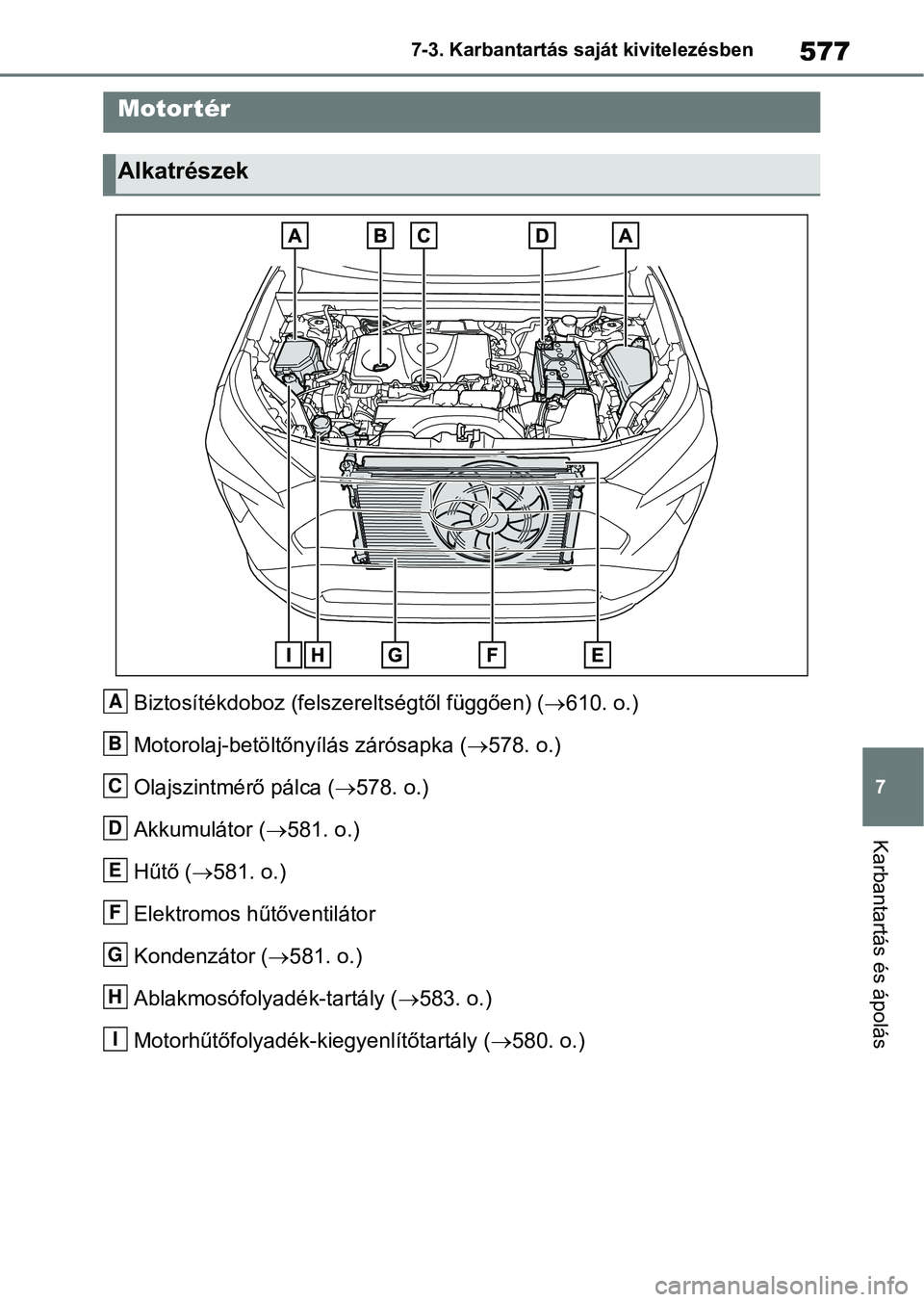

Biztosítékdoboz (felsz
ereltségtől függően) (610. o.)
Motorolaj-betöltőnyílás zárósapka ( 578. o.)
Olajszintmérő pálca ( 578. o.)
Akkumulátor ( 581. o.)
Hűtő ( 581. o.)
Elektromos hűtőventilátor
Kondenzátor ( 581. o.)
Ablakmosófolyadék-tartály ( 583. o.)
Motorhűtőfolyadék-kiegyenlítőtartály ( 580. o.)
Motortér
Alkatrészek
A
B
C
D
E
F
G
H
I

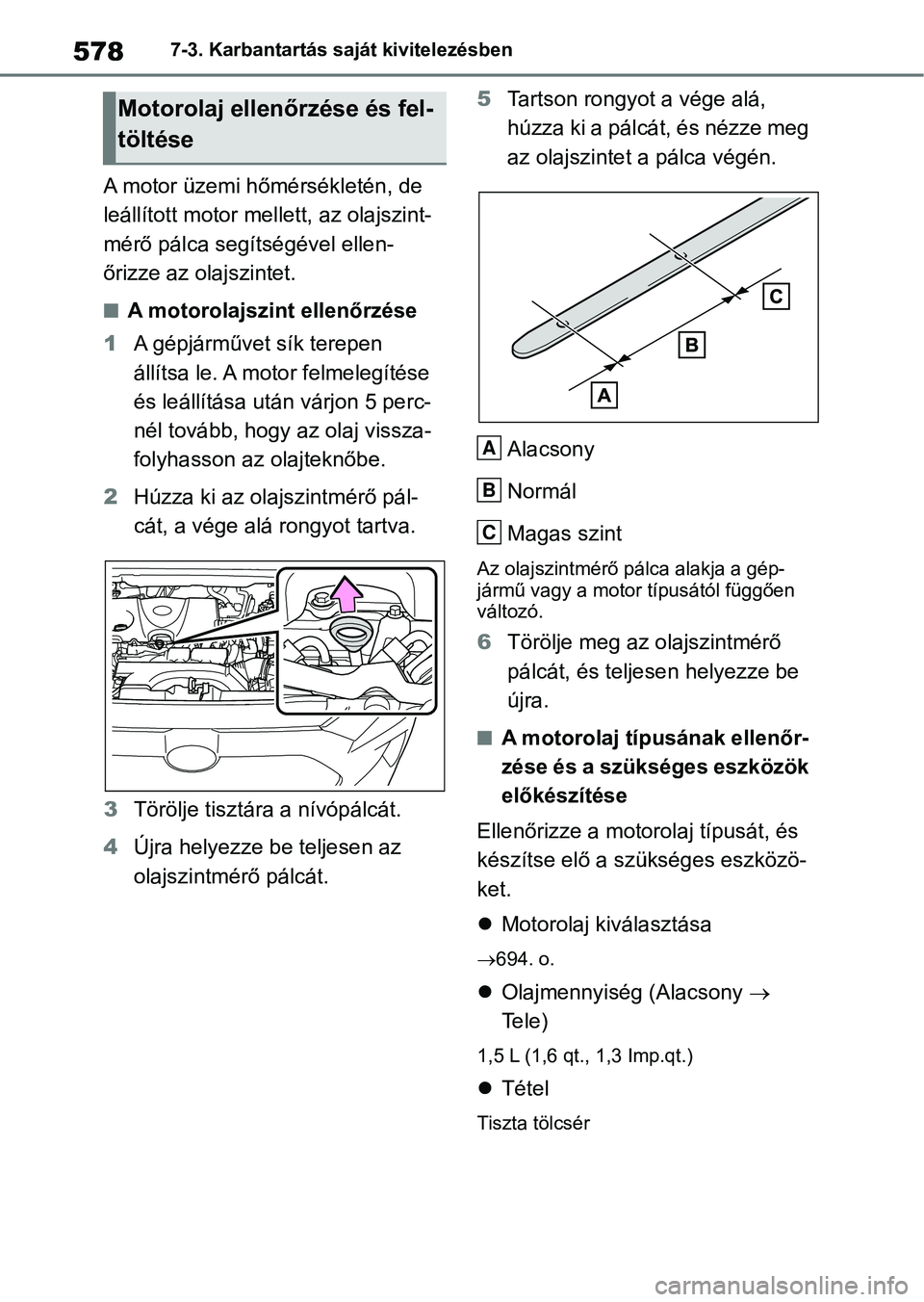

5787-3. Karbantartás saját kivitelezésben
A motor üzemi hőmérsékletén, de
leállított motor mellett, az olajszint-
mérő pálca segítségével ellen-
őrizze az olajszintet.
nA motorolajszint ellenőrzése
1 A gépjárművet sík terepen
állítsa le. A motor felmelegítése
és leállítása ut án várjon 5 perc-
nél tovább, hogy az olaj vissza-
folyhasson az olajteknőbe.
2 Húzza ki az olajs zintmérő pál-
cát, a vége alá rongyot tartva.
3 Törölje tisztára a nívópálcát.
4 Újra helyezze be teljesen az
olajszintmérő pálcát. 5
Tartson rongyot a vége alá,
húzza ki a pálcát, és nézze meg
az olajszintet a pálca végén.
Alacsony
Normál
Magas szint
Az olajszintmérő pálca alakja a gép-
jármű vagy a motor típusától függően
változó.
6Törölje meg az o lajszintmérő
pálcát, és teljesen helyezze be
újra.
nA motorolaj típusának ellenőr-
zése és a szükséges eszközök
előkészítése
Ellenőrizze a motorolaj típusát, és
készítse elő a szükséges eszközö-
ket.
 Motorolaj kiválasztása
694. o.
 Olajmennyiség (Alacsony 
Te l e )
1,5 L (1,6 qt., 1,3 Imp.qt.)
Tétel
Tiszta tölcsér
Motorolaj ellenőrzése és fel-
töltése
A
B
C

579
7
7-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás

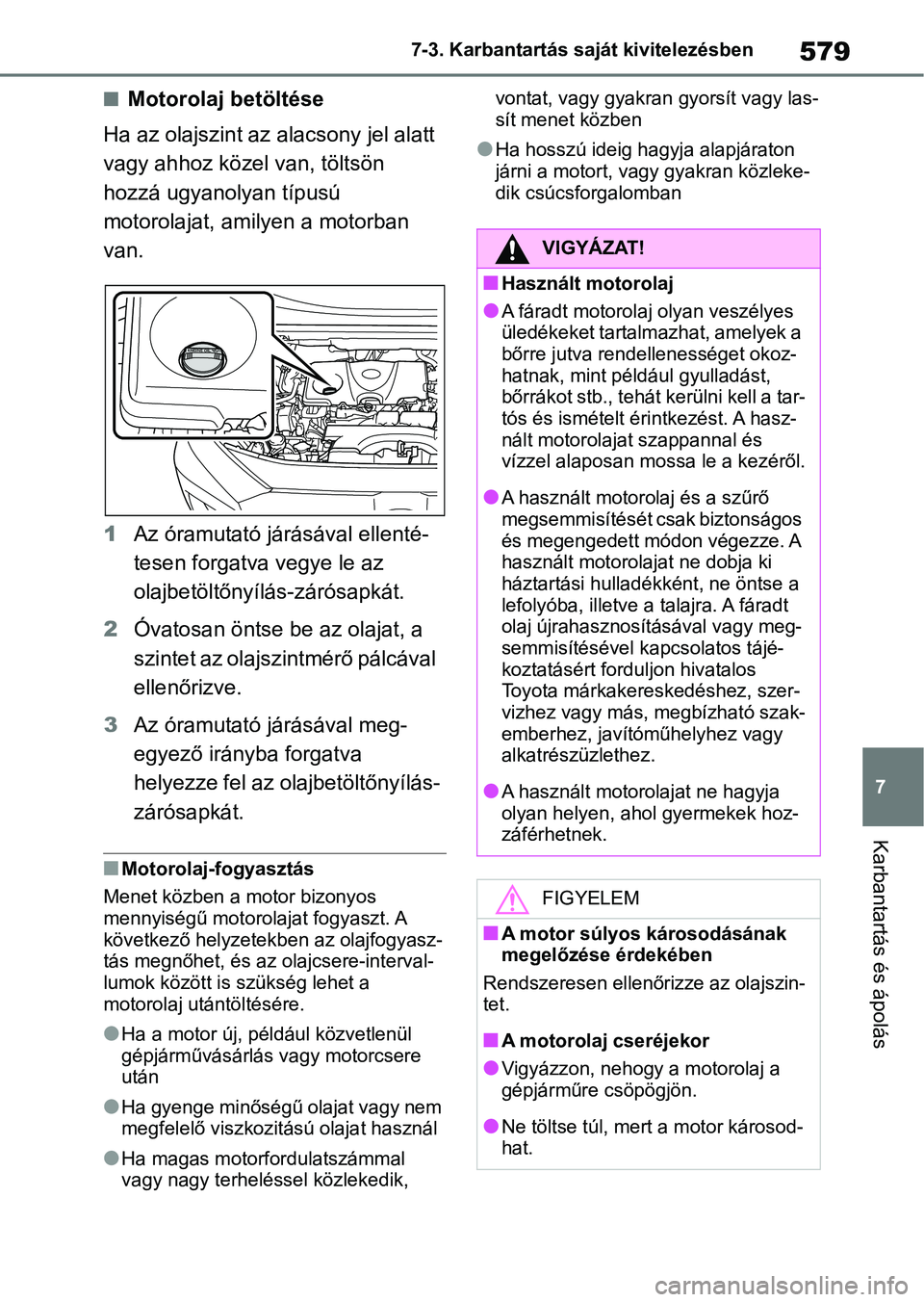

nMotorolaj betöltése
Ha az olajszint az alacsony jel alatt
vagy ahhoz közel van, töltsön
hozzá ugyanolyan típusú
motorolajat, am ilyen a motorban
van.
1 Az óramutató járásával ellenté-
tesen forgatva vegye le az
olajbetöltőnyílás-zárósapkát.
2 Óvatosan öntse be az olajat, a
szintet az olajszintmérő pálcával
ellenőrizve.
3 Az óramutató járásával meg-
egyező irányba forgatva
helyezze fel az olajbetöltőnyílás-
zárósapkát.
nMotorolaj-fogyasztás
Menet közben a motor bizonyos
mennyiségű motorolajat fogyaszt. A
következő helyzetekb en az olajfogyasz-
tás megnőhet, és az olajcsere-interval-
lumok között is szükség lehet a
motorolaj utántöltésére.
lHa a motor új, például közvetlenül
gépjárművásárlás vagy motorcsere
után
lHa gyenge minőségű olajat vagy nem
megfelelő viszkozitá sú olajat használ
lHa magas motorfordulatszámmal
vagy nagy terheléssel közlekedik, vontat, vagy gyakran gyorsít vagy las-
sít menet közben
lHa hosszú ideig hagyja alapjáraton
járni a motor
t, vagy gyakran közleke-
dik csúcsforgalomban
VIGYÁZAT!
nHasznált motorolaj
lA fáradt motorolaj olyan veszélyes
üledékeket tartalmazhat, amelyek a
bőrre jutva rendellenességet okoz-
hatnak, mint például gyulladást,
bőrrákot stb., tehát kerülni kell a tar-
tós és ismételt érintkezést. A hasz-
nált motorolajat szappannal és
vízzel alaposan mossa le a kezéről.
lA használt motoro laj és a szűrő
megsemmisítését csak biztonságos
és megengedett módon végezze. A
használt motorolajat ne dobja ki
háztartási hulladé kként, ne öntse a
lefolyóba, illetve a talajra. A fáradt
olaj újrahasznosításával vagy meg-
semmisítésével kapcsolatos tájé-
koztatásért forduljon hivatalos
Toyota márkakereskedéshez, szer-
vizhez vagy más, megbízható szak-
emberhez, javítóműhelyhez vagy
alkatrészüzlethez.
lA használt motorolajat ne hagyja
olyan helyen, ahol gyermekek hoz-
záférhetnek.
FIGYELEM
nA motor súlyos károsodásának
megelőzése érdekében
Rendszeresen ellenőrizze az olajszin-
tet.
nA motorolaj cseréjekor
lVigyázzon, nehogy a motorolaj a
gépjárműre csöpögjön.
lNe töltse túl, mert a motor károsod-
hat.

5807-3. Karbantartás saját kivitelezésben

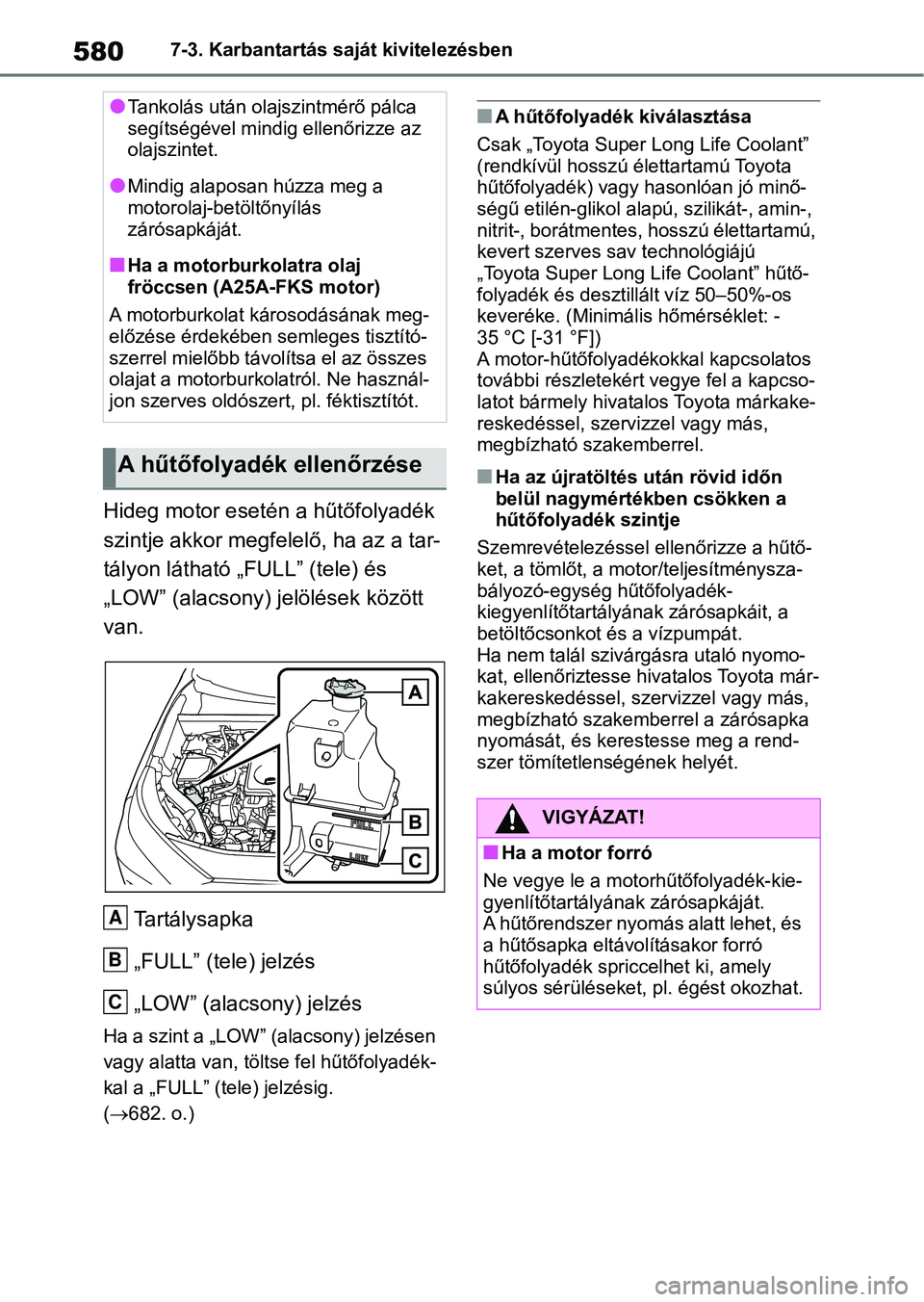

Hideg motor esetén a hűtőfolyadék
szintje akkor megfelelő, ha az a tar-
tályon látható „FULL” (tele) és
„LOW” (alacsony) jelölések között
van.Tartálysapka
„FULL” (tele) jelzés
„LOW” (alacsony) jelzés
Ha a szint a „LOW” (alacsony) jelzésen
vagy alatta van, töltse fel hűtőfolyadék-
kal a „FULL” (tele) jelzésig.
(682. o.)
nA hűtőfolyadék kiválasztása
Csak „Toyota Super Long Life Coolant”
(rendkívül hosszú élettartamú Toyota
hűtőfolyadék) vagy hasonlóan jó minő-
ségű etilén-glikol alapú, szilikát-, amin-,
nitrit-, borátmentes , hosszú élettartamú,
kevert szerves sav technológiájú
„Toyota Super Long Life Coolant” hűtő-
folyadék és desztillált víz 50–50%-os
keveréke. (Minimá lis hőmérséklet: -
35 °C [-31 °F])
A motor-hűtőfolyadékokkal kapcsolatos
további részletekért vegye fel a kapcso-
latot bármely hivatalos Toyota márkake-
reskedéssel, szervizzel vagy más,
megbízható szakemberrel.
nHa az újratöltés után rövid időn
belül nagymértékben csökken a
hűtőfolyadék szintje
Szemrevételezéssel ellenőrizze a hűtő-
ket, a tömlő t, a motor/te ljesítménysza-
bályozó-egység hűtőfolyadék-
kiegyenlítőtartályának zárósapkáit, a
betöltőcsonkot és a vízpumpát.
Ha nem talál szivárgásra utaló nyomo-
kat, ellenőriztesse hivatalos Toyota már-
kakereskedéssel, sze rvizzel vagy más,
megbízható szakemb errel a zárósapka
nyomását, és kerestesse meg a rend-
szer tömítetlenségének helyét.
lTankolás után olajszintmérő pálca
segítségével mindig ellenőrizze az
olajszintet.
lMindig alaposan húzza meg a
motorolaj-betöltőnyílás
zárósapkáját.
nHa a motorburkolatra olaj
fröccsen (A25A-FKS motor)
A motorburkolat károsodásának meg-
előzése érdekében semleges tisztító-
szerrel mielőbb távolítsa el az összes
olajat a motorburkolatról. Ne használ-
jon szerves oldószert , pl. féktisztítót.
A hűtőfolyadék ellenőrzése
A
B
C
VIGYÁZAT!
nHa a motor forró
Ne vegye le a motorhűtőfolyadék-kie-
gyenlítőtartályának zárósapkáját.
A hűtőrendszer nyomás alatt lehet, és
a hűtősapka eltávolításakor forró
hűtőfolyadék spricc elhet ki, amely
súlyos sérüléseket, pl. égést okozhat.

581
7
7-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás

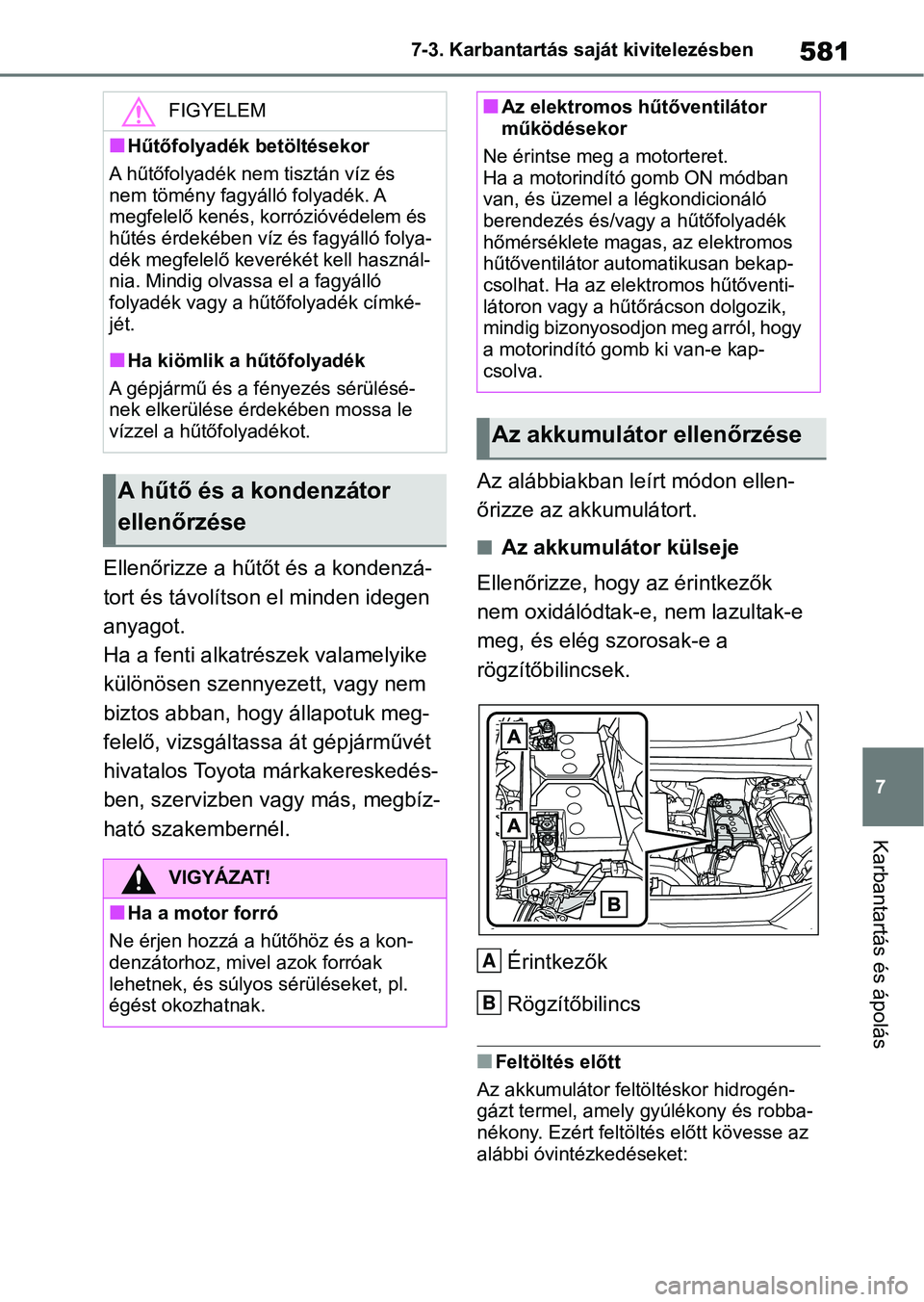

Ellenőrizze a hűtőt és a kondenzá-
tort és távolítson el minden idegen
anyagot.
Ha a fenti alkatrészek valamelyike
különösen szennyezett, vagy nem
biztos abban, hogy állapotuk meg-
felelő, vizsgáltassa át gépjárművét
hivatalos Toyota márkakereskedés-
ben, szervizben vagy más, megbíz-
ható szakembernél.
Az alábbiakban leírt módon ellen-
őrizze az akkumulátort.nAz akkumulátor külseje
Ellenőrizze, hogy az érintkezők
nem oxidálódtak-e, nem lazultak-e
meg, és elég szorosak-e a
rögzítőbilincsek.
Érintkezők
Rögzítőbilincs
nFeltöltés előtt
Az akkumulátor feltöltéskor hidrogén-
gázt termel, amely g yúlékony és robba-
nékony. Ezért feltöl tés előtt kövesse az
alábbi óvintézkedéseket:
FIGYELEM
nHűtőfolyadék betöltésekor
A hűtőfolyadék nem tisztán víz és
nem tömény fagyálló folyadék. A
megfelelő kenés, korrózióvédelem és
hűtés érdekében víz és fagyálló folya-
dék megfelelő keverékét kell használ-
nia. Mindig olvassa el a fagyálló
folyadék vagy a hűtőfolyadék címké-
jét.
nHa kiömlik a hűtőfolyadék
A gépjármű és a fényezés sérülésé-
nek elkerülése érdekében mossa le
vízzel a hűtőfolyadékot.
A hűtő és a kondenzátor
ellenőrzése
VIGYÁZAT!
nHa a motor forró
Ne érjen hozzá a hűtőhöz és a kon-
denzátorhoz, mivel azok forróak
lehetnek, és súlyo s sérüléseket, pl.
égést okozhatnak.
nAz elektromos hűtőventilátor
működésekor
Ne érintse meg a motorteret.
Ha a motorindító gomb ON módban
van, és üzemel a légkondicionáló
berendezés és/vagy a hűtőfolyadék
hőmérséklete magas, az elektromos
hűtőventilátor automatikusan bekap-
csolhat. Ha az elektromos hűtőventi-
látoron vagy a hűt őrácson dolgozik,
mindig bizonyosodjon meg arról, hogy
a motorindító gomb ki van-e kap-
csolva.
Az akkumulátor ellenőrzése
A
B

5827-3. Karbantartás saját kivitelezésben

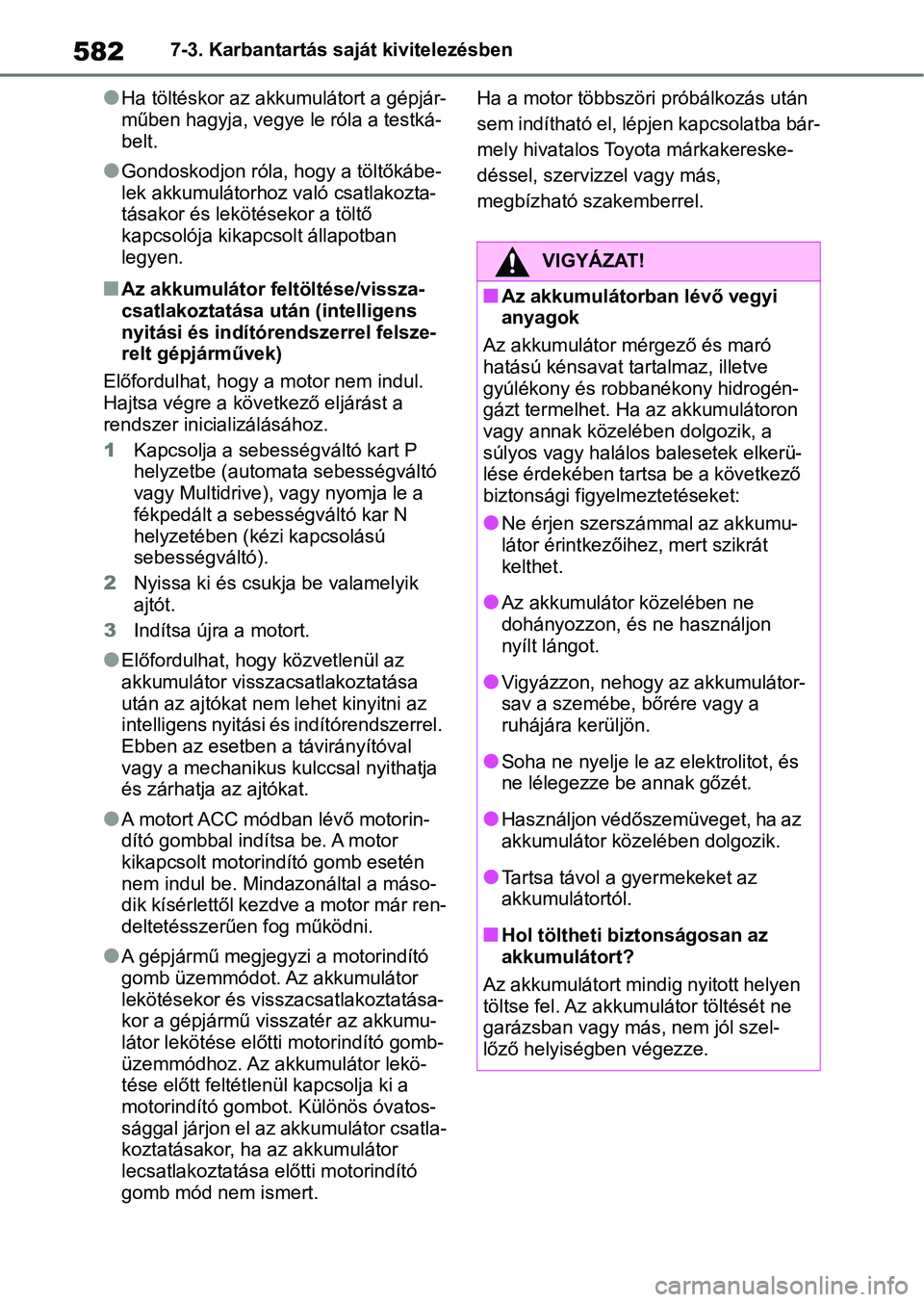

lHa töltéskor az akkumulátort a gépjár-
műben hagyja, vegye le róla a testká-
belt.
lGondoskodjon róla, hogy a töltőkábe-
lek akkumulátorhoz való csatlakozta-
tásakor és lekötésekor a töltő
kapcsolója kikapcsolt állapotban
legyen.
nAz akkumulátor feltöltése/vissza-
csatlakoztatása után (intelligens
nyitási és indítórendszerrel felsze-
relt gépjárművek)
Előfordulhat, hogy a motor nem indul.
Hajtsa végre a következő eljárást a
rendszer inicializálásához.
1 Kapcsolja a sebességváltó kart P
helyzetbe (automata sebességváltó
vagy Multidrive), vagy nyomja le a
fékpedált a sebességváltó kar N
helyzetében (kézi kapcsolású
sebességváltó).
2 Nyissa ki és csukj a be valamelyik
ajtót.
3 Indítsa újra a motort.
lElőfordulhat, hog y közvetlenül az
akkumulátor visszacsatlakoztatása
után az ajtókat nem lehet kinyitni az
intelligens nyitási és indítórendszerrel.
Ebben az esetben a távirányítóval
vagy a mechanikus kulccsal nyithatja
és zárhatja az ajtókat.
lA motort ACC módban lévő motorin-
dító gombbal indítsa be. A motor
kikapcsolt motori ndító gomb esetén
nem indul be. Mindazonáltal a máso-
dik kísérlettől kezdve a motor már ren-
deltetésszerűen fog működni.
lA gépjármű megjegyzi a motorindító
gomb üzemmódot. Az akkumulátor
lekötésekor és visszacsatlakoztatása-
kor a gépjármű visszatér az akkumu-
látor lekötése előtti motorindító gomb-
üzemmódhoz. Az akkumulátor lekö-
tése előtt feltétlenü l kapcsolja ki a
motorindító gombot. Különös óvatos-
sággal járjon el az akkumulátor csatla-
koztatásakor, ha az akkumulátor
lecsatlakoztatása előtti motorindító
gomb mód nem ismert. Ha a motor többszöri próbálkozás után
sem indítható el, lépjen kapcsolatba bár-
mely hivatalos Toyota márkakereske-
déssel, szervizzel vagy más,
megbízható szakemberrel.
VIGYÁZAT!
nAz akkumulátorban lévő vegyi
anyagok
Az akkumulátor mérgező és maró
hatású kénsavat tartalmaz, illetve
gyúlékony és robbanékony hidrogén-
gázt termelhet. Ha az akkumulátoron
vagy annak közelében dolgozik, a
súlyos vagy halálos balesetek elkerü-
lése érdekében tartsa be a következő
biztonsági figyelmeztetéseket:
lNe érjen szerszámmal az akkumu-
látor érintkezőihez, mert szikrát
kelthet.
lAz akkumulátor közelében ne
dohányozzon, és ne használjon
nyílt lángot.
lVigyázzon, nehogy az akkumulátor-
sav a szemébe, bőrére vagy a
ruhájára kerüljön.
lSoha ne nyelje le az elektrolitot, és
ne lélegezze be annak gőzét.
lHasználjon védőszemüveget, ha az
akkumulátor közelében dolgozik.
lTartsa távol a gyermekeket az
akkumulátortól.
nHol töltheti biztonságosan az
akkumulátort?
Az akkumulátort mindig nyitott helyen
töltse fel. Az akkumulátor töltését ne
garázsban vagy más, nem jól szel-
lőző helyiségben végezze.

583
7
7-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás

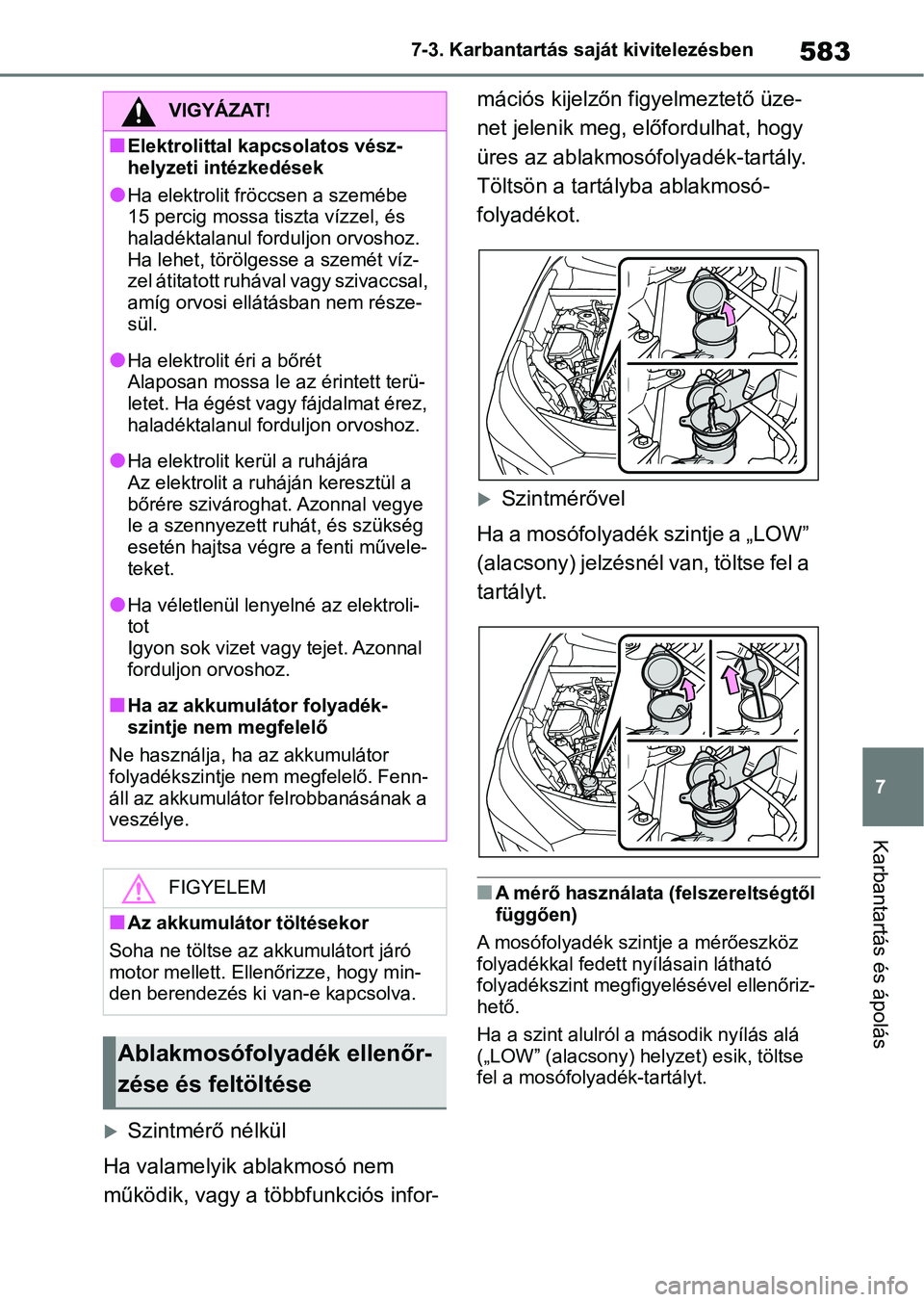

Szintmérő nélkül
Ha valamelyik ablakmosó nem
működik, vagy a többfunkciós infor- mációs kijelzőn figyelmeztető üze-
net jelenik meg, e
lőfordulhat, hogy
üres az ablakmosófolyadék-tartály.
Töltsön a tartályba ablakmosó-
folyadékot.
Szintmérővel
Ha a mosófolyadék szintje a „LOW”
(alacsony) jelzésnél van, töltse fel a
tartályt.
nA mérő használata (felszereltségtől
függően)
A mosófolyadék szintje a mérőeszköz
folyadékkal fedett nyílásain látható
folyadékszint megfigy elésével ellenőriz-
hető.
Ha a szint alulról a második nyílás alá
(„LOW” (alacsony) hel yzet) esik, töltse
fel a mosófolyadék-tartályt.
VIGYÁZAT!
nElektrolittal kapcsolatos vész-
helyzeti intézkedések
lHa elektrolit fröccsen a szemébe
15 percig mossa ti szta vízzel, és
haladéktalanul forduljon orvoshoz.
Ha lehet, törölgesse a szemét víz-
zel átitatott ruháva l vagy szivaccsal,
amíg orvosi ellátá sban nem része-
sül.
lHa elektrolit éri a bőrét
Alaposan mossa le az érintett terü-
letet. Ha égést vagy fájdalmat érez,
haladéktalanul forduljon orvoshoz.
lHa elektrolit kerül a ruhájára
Az elektrolit a ru háján keresztül a
bőrére szivároghat. Azonnal vegye
le a szennyezett ruhát, és szükség
esetén hajtsa végre a fenti művele-
teket.
lHa véletlenül lenyelné az elektroli-
tot
Igyon sok vizet vagy tejet. Azonnal
forduljon orvoshoz.
nHa az akkumulátor folyadék-
szintje nem megfelelő
Ne használja, ha az akkumulátor
folyadékszintje nem megfelelő. Fenn-
áll az akkumulátor felrobbanásának a
veszélye.
FIGYELEM
nAz akkumulátor töltésekor
Soha ne töltse az akkumulátort járó
motor mellett. Ellenőrizze, hogy min-
den berendezés ki van-e kapcsolva.
Ablakmosófolyadék ellenőr-
zése és feltöltése

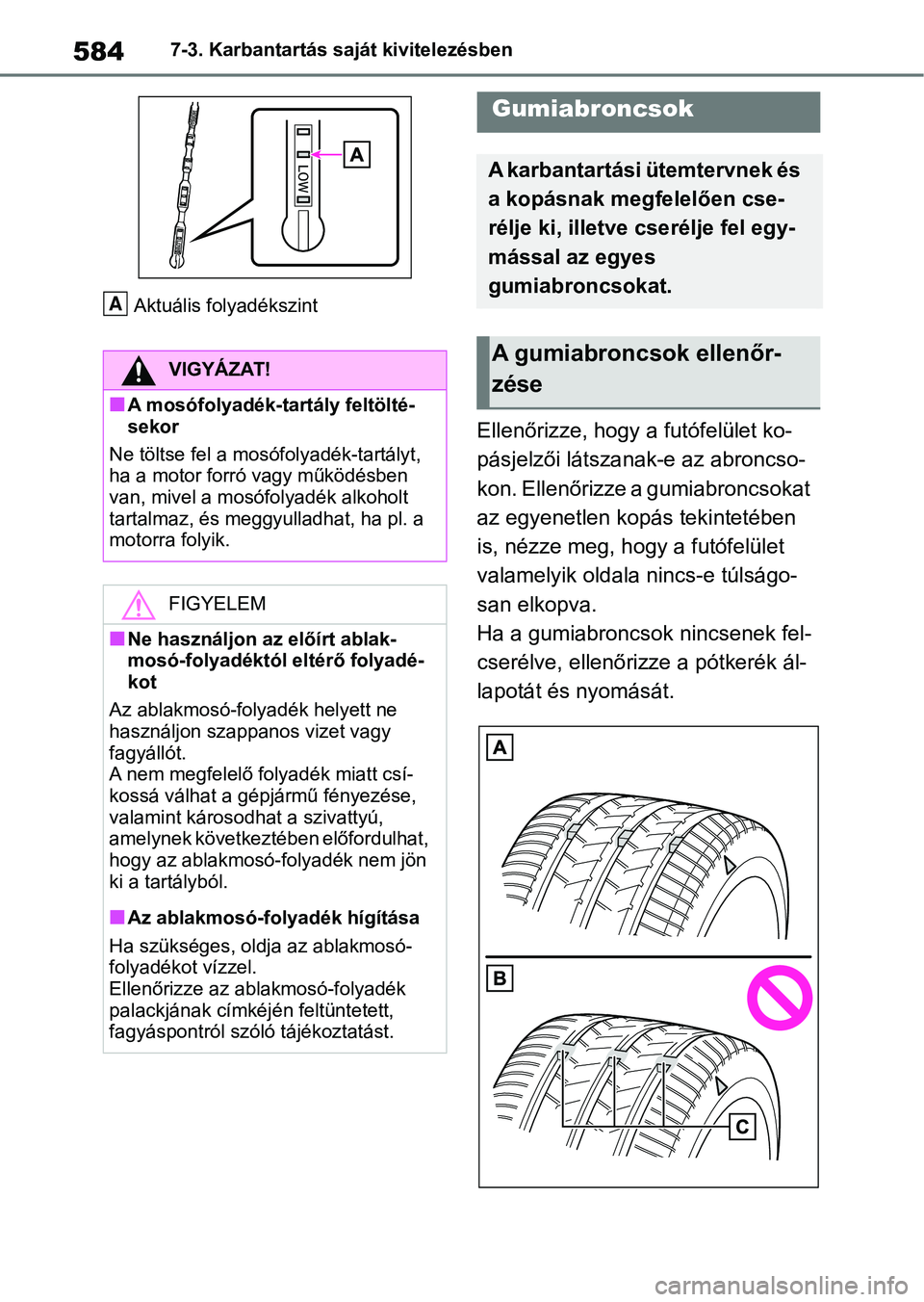

5847-3. Karbantartás saját kivitelezésben
Aktuális folyadékszint
Ellenőrizze, hogy a futófelület ko-
pásjelzői látszanak-e az abroncso-
kon. Ellenőrizze a gumiabroncsokat
az egyenetlen kopás tekintetében
is, nézze meg, hog y a futófelület
valamelyik oldala nincs-e túlságo-
san elkopva.
Ha a gumiabroncsok nincsenek fel-
cserélve, ellenőrizze a pótkerék ál-
lapotát és nyomását.
VIGYÁZAT!
nA mosófolyadék-tartály feltölté-
sekor
Ne töltse fel a mosó folyadék-tartályt,
ha a motor forró vagy működésben
van, mivel a mosófolyadék alkoholt
tartalmaz, és meggyulladhat, ha pl. a
motorra folyik.
FIGYELEM
nNe használjon az előírt ablak-
mosó-folyadéktól eltérő folyadé-
kot
Az ablakmosó-folyadék helyett ne
használjon szappanos vizet vagy
fagyállót.
A nem megfelelő folyadék miatt csí-
kossá válhat a gép jármű fényezése,
valamint károsodhat a szivattyú,
amelynek következtében előfordulhat,
hogy az ablakmosó-folyadék nem jön
ki a tartályból.
nAz ablakmosó-folyadék hígítása
Ha szükséges, oldja az ablakmosó-
folyadékot vízzel.
Ellenőrizze az ablakmosó-folyadék
palackjának címkéjén feltüntetett,
fagyáspontról szól ó tájékoztatást.
A
Gumiabroncsok
A karbantartási ütemtervnek és
a kopásnak megfelelően cse-
rélje ki, illetve cserélje fel egy-
mással az egyes
gumiabroncsokat.
A gumiabroncsok ellenőr-
zése
