2018 TOYOTA RAV4 Kezelési útmutató (in Hungarian)

57
1

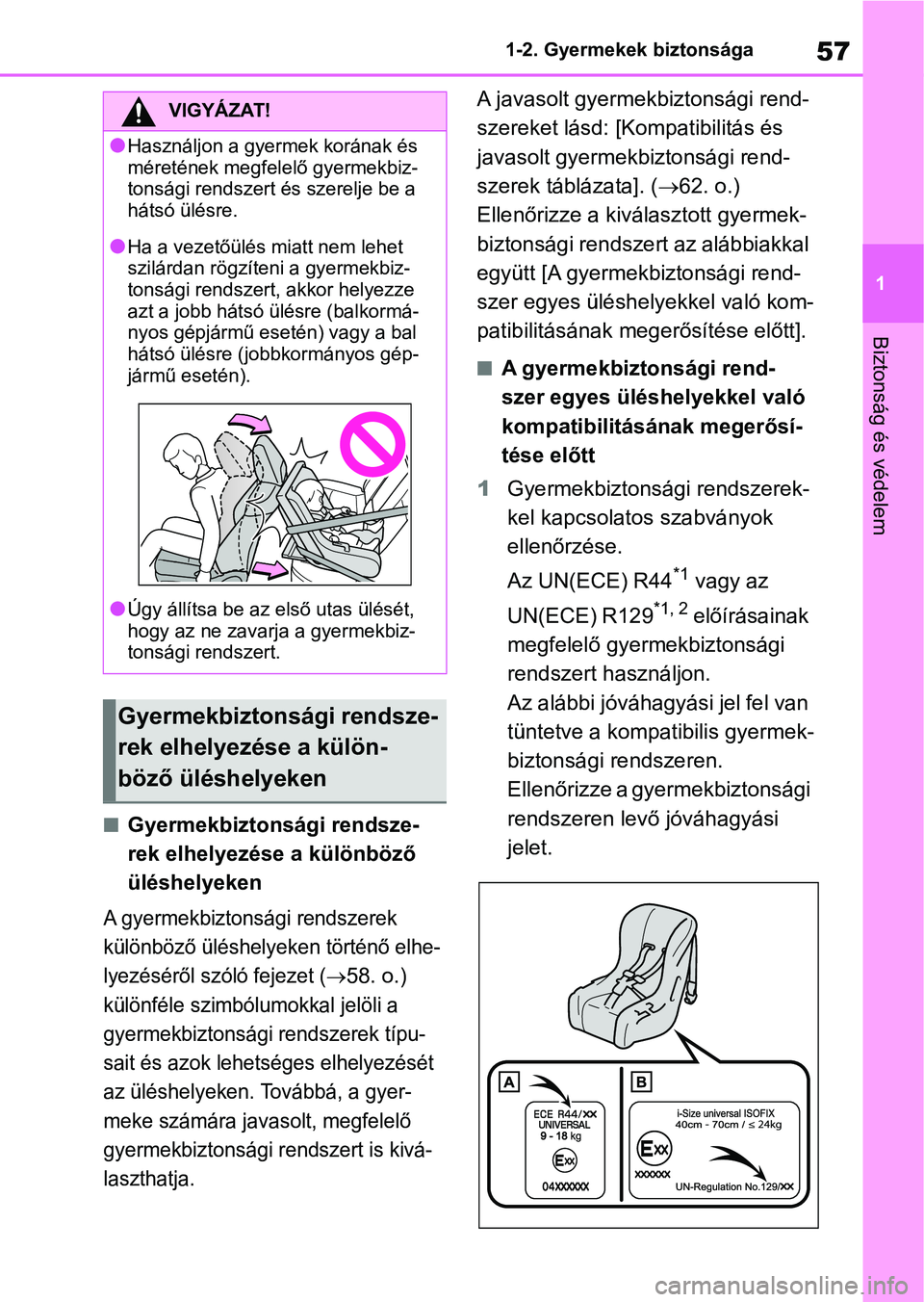

1-2. Gyermekek biztonsága
Biztonság és védelem
nGyermekbiztonsági rendsze-
rek elhelyezése a különböző
üléshelyeken
A gyermekbiztonsági rendszerek
különböző üléshelyeken történő elhe-
lyezéséről szóló fejezet (
58. o.)
különféle szimbólumokkal jelöli a
gyermekbiztonsági rendszerek típu-
sait és azok lehetséges elhelyezését
az üléshelyeken. Továbbá, a gyer-
meke számára javasolt, megfelelő
gyermekbiztonsági rendszert is kivá-
laszthatja.
A javasolt gyermek biztonsági rend-
szereket lásd: [K ompatibilitás és
javasolt gyermekbiztonsági rend-
szerek táblázata]. ( 62. o.)
Ellenőrizze a kiválasztott gyermek-
biztonsági rendszert az alábbiakkal
együtt [A gyermekbiztonsági rend-
szer egyes üléshelyekkel való kom-
patibilitásának megerősítése előtt].
nA gyermekbiztonsági rend-
szer egyes üléshelyekkel való
kompatibilitásának megerősí-
tése előtt
1 Gyermekbiztonsági rendszerek-
kel kapcsolatos szabványok
ellenőrzése.
Az UN(ECE) R44
*1 vagy az
UN(ECE) R129
*1, 2 előírásainak
megfelelő gyermekbiztonsági
rendszert használjon.
Az alábbi jóváhagyási jel fel van
tüntetve a kompatibilis gyermek-
biztonsági rendszeren.
Ellenőrizze a gyermekbiztonsági
rendszeren levő jóváhagyási
jelet.
VIGYÁZAT!
lHasználjon a gyermek korának és
méretének megfelelő gyermekbiz-
tonsági rendszert és szerelje be a
hátsó ülésre.
lHa a vezetőülés miatt nem lehet
szilárdan rögzíte ni a gyermekbiz-
tonsági rendszert, akkor helyezze
azt a jobb hátsó ülésre (balkormá-
nyos gépjármű esetén) vagy a bal
hátsó ülésre (jobbkormányos gép-
jármű esetén).
lÚgy állítsa be az első utas ülését,
hogy az ne zavarja a gyermekbiz-
tonsági rendszert.
Gyermekbiztonsági rendsze-
rek elhelyezése a külön-
böző üléshelyeken

581-2. Gyermekek biztonsága

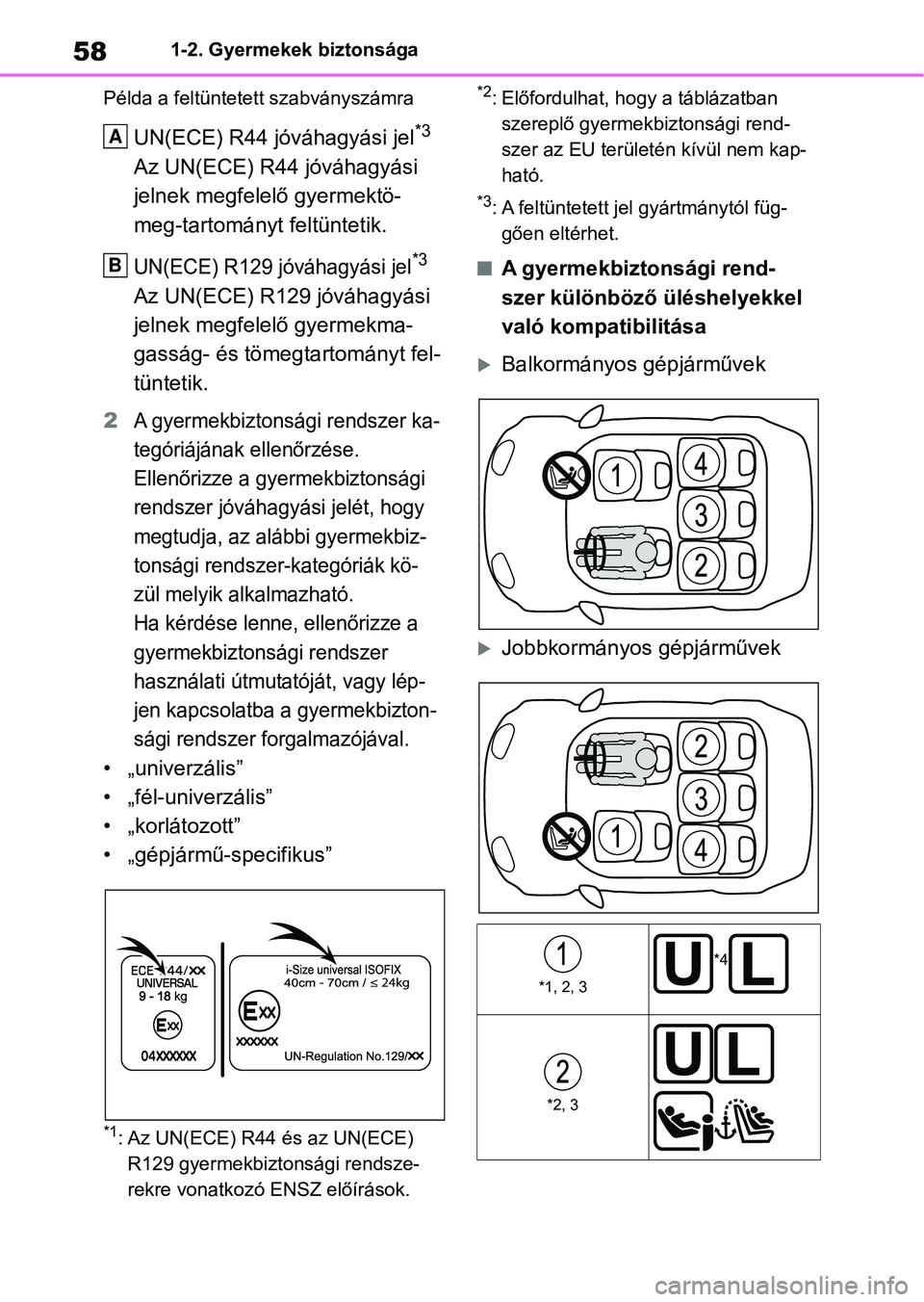

Példa a feltüntetett szabványszámra
UN(ECE) R44 jóváhagyási jel*3
Az UN(ECE) R44 jóváhagyási
jelnek megfelelő gyermektö-
meg-tartományt feltüntetik.
UN(ECE) R129 jóváhagyási jel*3
Az UN(ECE) R129 jóváhagyási
jelnek megfelelő gyermekma-
gasság- és tömegtartományt fel-
tüntetik.
2
A gyermekbiztonsági rendszer ka-
tegóriájának ellenőrzése.
Ellenőrizze a gyermekbiztonsági
rendszer jóváhagyási jelét, hogy
megtudja, az alábbi gyermekbiz-
tonsági rendszer-kategóriák kö-
zül melyik alkalmazható.
Ha kérdése lenne, ellenőrizze a
gyermekbiztonsági rendszer
használati útmutatóját, vagy lép-
jen kapcsolatba a gyermekbizton-
sági rendszer forgalmazójával.
• „univerzális”
• „fél-univerzális”
• „korlátozott”
• „gépjármű-specifikus”
*1: Az UN(ECE) R44 és az UN(ECE) R129 gyermekbiztonsági rendsze-
rekre vonatkozó ENSZ előírások.
*2: Előfordulhat, hogy a táblázatban szereplő gyermekbiztonsági rend-
szer az EU területé n kívül nem kap-
ható.
*3: A feltüntetett jel gyártmánytól füg- gően eltérhet.
nA gyermekbiztonsági rend-
szer különböző üléshelyekkel
való kompatibilitása
Balkormányos gépjárművek
Jobbkormányos gépjárművek
A
B
*1, 2, 3
*4
*2, 3

59
1
1-2. Gyermekek biztonsága
Biztonság és védelem
*1: Teljesen tolja hátra az első ülést. Ha
az utasülés magassága állítható,
állítsa a legfelső pozícióba.
*2: Állítsa a háttámla dőlésszögét füg-gőleges helyzetbe. Menetiránynak megfelelő gyermekbiztonsági rend-
szer beszereléséhez
állítsa be a hát-
támla dőlésszögét úgy, hogy a
gyermekbiztonsági rendszer és a
gépjárműülés háttámlája között ne
legyen rés.
*3: Ha a fejtámla zav arja a gyermekbiz-
tonsági rendszert, és a fejtámla kive-
hető, távolítsa el azt.
Ellenkező esetben állítsa a fejtámlát
a legmagasabb állásba.
*4: Légzsák kézi működtetésű kikap- csoló nélküli gépjárműveknél: Csak
előre néző gyermekbiztonsági rend-
szert használjon.
Légzsák kézi működ tetésű kikapcso-
lóval felszerelt gépjárművek: Csak
előre néző gyermekbiztonsági rend-
szert használjon, ha a légzsák kézi
működtetésű kika pcsolója bekap-
csolt állapotban van.
*2, 3
*2, 3
Megfelelő az „univerzális” kate-
góriájú gyermekbiztonsági
rendszerek biztonsági övvel tör-
ténő rögzítéséhez.
A kompatibilitás és javasolt
gyermekbiztonsági rendszer
táblázatban nevezett gyermek-
biztonsági rendszereknek felel
meg ( 62. o.).
Az i-Size és az ISOFIX gyer-
mekbiztonsági rendszerekhez
alkalmas.
Felsőpánt-rögzítőpontot tartal-
maz.
Légzsák kézi működtetésű
kikapcsoló nélküli gépjármű-
veknél: Soha ne helyezzen
menetiránynak háttal fordított
gyermekbiztonsági rendszert
az első utasülésre.
Kézi működtetésű kikapcsoló-
val felszerelt gépjárművek:
Soha ne helyezzen menetirány-
nak háttal fordított gyermekbiz-
tonsági rendszert az első
utasülésre, ha az utasoldali lég-
zsák kézi működtetésű kapcso-
lója bekapcsolt állásban van.

601-2. Gyermekek biztonsága
nA gyermekbiztonsági rendszer beszerelésére vonatkozó részletes
információk
Üléshely
Üléshely száma
Légzsák kézi
működ- tetésű kikap- csoló
nélküli
gépjár-
művek- nélLégzsák kézi
működtetésű kikap- csolóval felszerelt gépjárművek
Légzsák kézi
működtetésű kikap- csolója
ON
(bekap- csolva)OFF
(kikap-
csolva)
Övvel rögzített „uni-
verzális” kategóriá-
nak megfelelő
üléshely (Igen/Nem)
Igen
Csak
menet-
iránynak
megfele- lőenIgen
Csak
menet-
iránynak
megfele- lően
IgenIgenIgenIgen
i-Size üléshely
(Igen/Nem)NemNemNemIgenNemIgen
Oldalirányú rögzítés-
hez megfelelő ülés-
hely (L1/L2/Nem)
NemNemNemNemNemNem
Menetiránynak hát-
tal történő rögzítés-
hez megfelelő
(R1/R2X/R2/R3/
Nem)
NemNemNemR1, R2X, R2, R3NemR1, R2X, R2, R3
Menetiránynak meg-
felelően tör ténő rög-
zítéshez megfelelő
(F2X/F2/F3/Nem)
NemNemNemF2X, F2, F3NemF2X, F2, F3
Ülésmagasító rögzí-
téséhez megfelelő
(B2/B3/Nem)
NemNemNemB2, B3NemB2, B3

61
1
1-2. Gyermekek biztonsága
Biztonság és védelem
Az ISOFIX gyermekbiztonsági rends
zereket „rögzítés” szerint csoportosít-
ják. „Rögzítési” szempontból a gyermekbiztonsági rendszerek a f enti táblá-
zatban szereplő üléshelyeken használhatók. A „rögzítési” típuss al
kapcsolatos információkat a kö vetkező táblázat részletezi.
Ha gyermekbiztonsági rendszerhez nem tartozik „rögzítés” (vagy ha nem
talál róla információt az aláb bi táblázatban), a kompatibilitás i tudnivalókért
tekintse meg a gyermekbiztonsági rendszer „gépjárműlistáját”, v agy érdek-
lődjön a gyermekbiztonsági rendszer forgalmazójánál.
TartozékLeírás
F3Teljes magasságú, menetirányn ak megfelelően elhelyezett
gyermekbiztonsági rendszerek
F2Csökkentett magasságú, menetir ánynak megfelelően elhelye-
zett gyermekbizto nsági rendszerek
F2XCsökkentett magasságú, menetir ánynak megfelelően elhelye-
zett gyermekbizto nsági rendszerek
R3Teljes méretű, menetiránynak háttal elhelyezett gyermekbiz-
tonsági rendszerek
R2Csökkentett méretű, menetirány nak háttal elhelyezett gyer-
mekbiztonsági rendszerek
R2XCsökkentett méretű, menetirány nak háttal elhelyezett gyer-
mekbiztonsági rendszerek
R1Menetiránynak háttal elhelyezett babaülés
L1Bal oldalra néző (mózeskosár) babaülés
L2Jobb oldalra néző (mózeskosár) babaülés
B2Ülésmagasító
B3Ülésmagasító

621-2. Gyermekek biztonsága

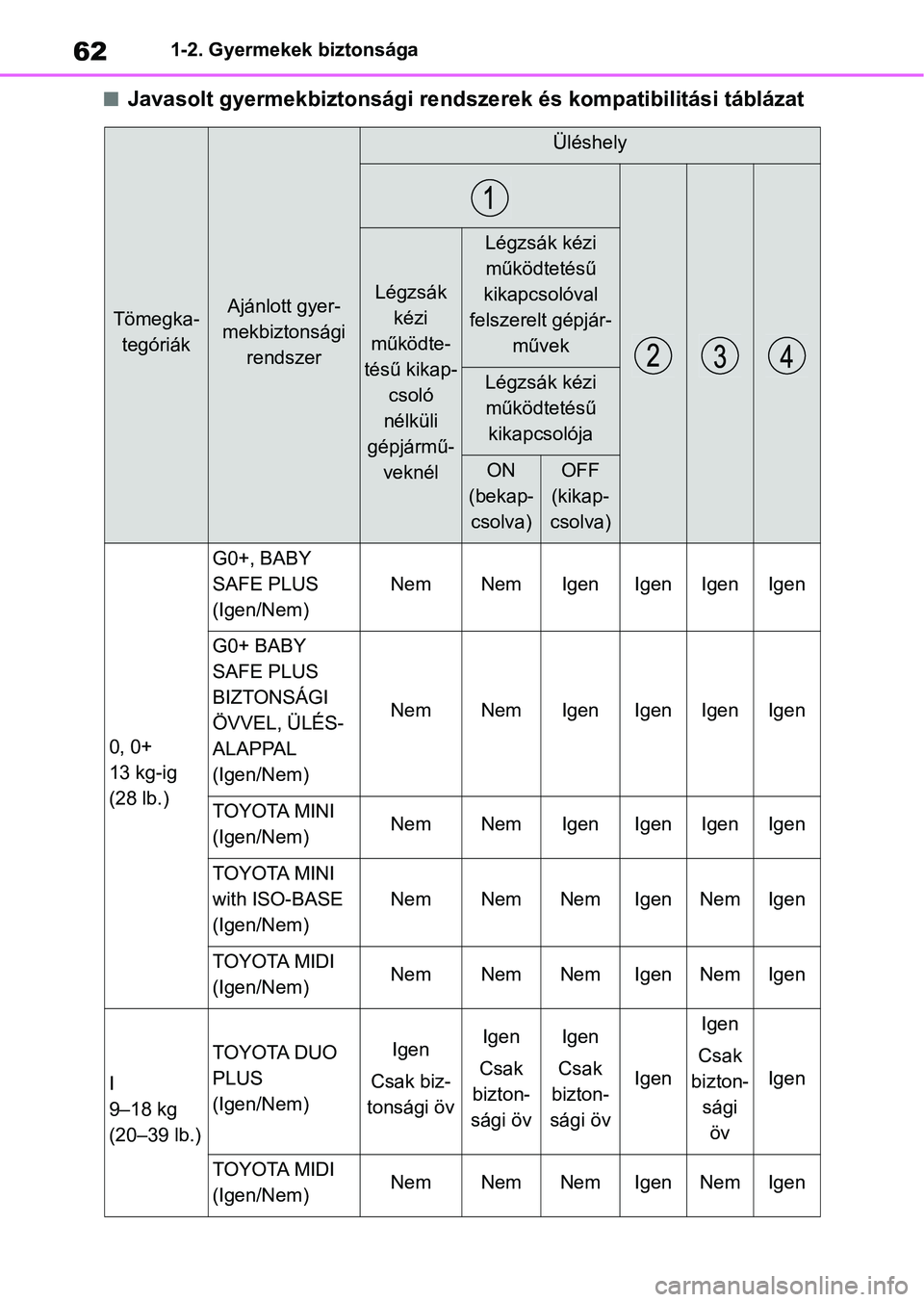

nJavasolt gyermekbiztonsági rendszerek és kompatibilitási táblázat
Tömegka-
tegóriákAjánlott gyer-
mekbiztonsági rendszer
Üléshely
Légzsák kézi
működte-
tésű kikap- csoló
nélküli
gépjármű- veknél
Légzsák kézi működtetésű
kikapcsolóval
felszerelt gépjár- művek
Légzsák kézi működtetésű kikapcsolója
ON
(bekap- csolva)OFF
(kikap-
csolva)
0, 0+
13 kg-ig
(28 lb.)
G0+, BABY
SAFE PLUS
(Igen/Nem)
NemNemIgenIgenIgenIgen
G0+ BABY
SAFE PLUS
BIZTONSÁGI
ÖVVEL, ÜLÉS-
ALAPPAL
(Igen/Nem)
NemNemIgenIgenIgenIgen
TOYOTA MINI
(Igen/Nem)NemNemIgenIgenIgenIgen
TOYOTA MINI
with ISO-BASE
(Igen/Nem)
NemNemNemIgenNemIgen
TOYOTA MIDI
(Igen/Nem)NemNemNemIgenNemIgen
I
9–18 kg
(20–39 lb.)
TOYOTA DUO
PLUS
(Igen/Nem)Igen
Csak biz-
tonsági övIgen
Csak
bizton-
sági övIgen
Csak
bizton-
sági öv
Igen
Igen
Csak
bizton- sági öv
Igen
TOYOTA MIDI
(Igen/Nem)NemNemNemIgenNemIgen

63
1
1-2. Gyermekek biztonsága
Biztonság és védelem
Előfordulhat, hogy a táblázatban
szereplő gyermekbiztonsági rendszer az
EU területén kívül nem kapható.
Ha bizonyos gyermekbiztonsági
rendszereket a hátsó ülésre szerel
be, lehetséges, hogy a gyermekbiz-
tonsági rendszer melletti ülésen
nem lehet megfelelően használni a
biztonsági övet anélkül, hogy a
gyermekbiztonsági rendszer
zavarná a biztons ági öv hatékony-
ságát. A biztonsági öv mindig
kényelmesen vezessen át a vállán
és a csípőjén. Ha mégsem, vagy a
gyermekbiztonsági rendszer
zavarja, üljön másik helyre. Ellen- kező esetben halál
os vagy súlyos
sérülés következhet be.
 Ha a hátsó ülésekre gyermekbiz-
tonsági rendszert szerel be, úgy
állítsa be az első ülést, hogy az
ne zavarja se a gyermeket, se a
gyermekbiztonsági rendszert.
 Ülésalappal ellá tott babahor-
dozó beszerelésekor, ha a gép-
járműülés háttámlája zavarja a
babahordozó ülésalaphoz tör-
ténő csatlakoztatását, hajtsa
II., III.
15–36 kg
(34–79 lb.)
KIDFIX XP SICT
(Igen/Nem)Igen
Csak biz-
tonsági övIgen
Csak
bizton-
sági övIgen
Csak
bizton-
sági öv
IgenNemIgen
MAXI PLUS
(Igen/Nem)Igen
Csak biz-
tonsági övIgen
Csak
bizton-
sági övIgen
Csak
bizton-
sági öv
IgenNemIgen
Tömegka- tegóriákAjánlott gyer-
mekbiztonsági rendszer
Üléshely
Légzsák kézi
működte-
tésű kikap- csoló
nélküli
gépjármű- veknél
Légzsák kézi működtetésű
kikapcsolóval
felszerelt gépjár- művek
Légzsák kézi működtetésű kikapcsolója
ON
(bekap- csolva)OFF
(kikap-
csolva)

641-2. Gyermekek biztonsága
annyira hátra a háttámlát, hogy a
zavaró körülmény megszűnjön.
 Ha a biztonsági öv vállövrögzí-
tője a gyermekbiztonsági rend-
szer biztonságiöv-övvezetője
előtt van, állítsa előrébb az ülés-
párnát.
 Ülésmagasító beszerelésekor,
amennyiben a gyermek kényel-
metlenül függőleges helyzetben
ül a gyermekbiztonsági rend-
szerben, állítsa a gépjárműülés
háttámláját a legkényelmesebb
helyzetbe. Ha a biztonsági öv
vállövrögzítője a gyermekbizton-
sági rendszer biztonsági öv-
vezetője előtt van, állítsa előrébb
az üléspárnát.
