2018 TOYOTA RAV4 Kezelési útmutató (in Hungarian)

137
2

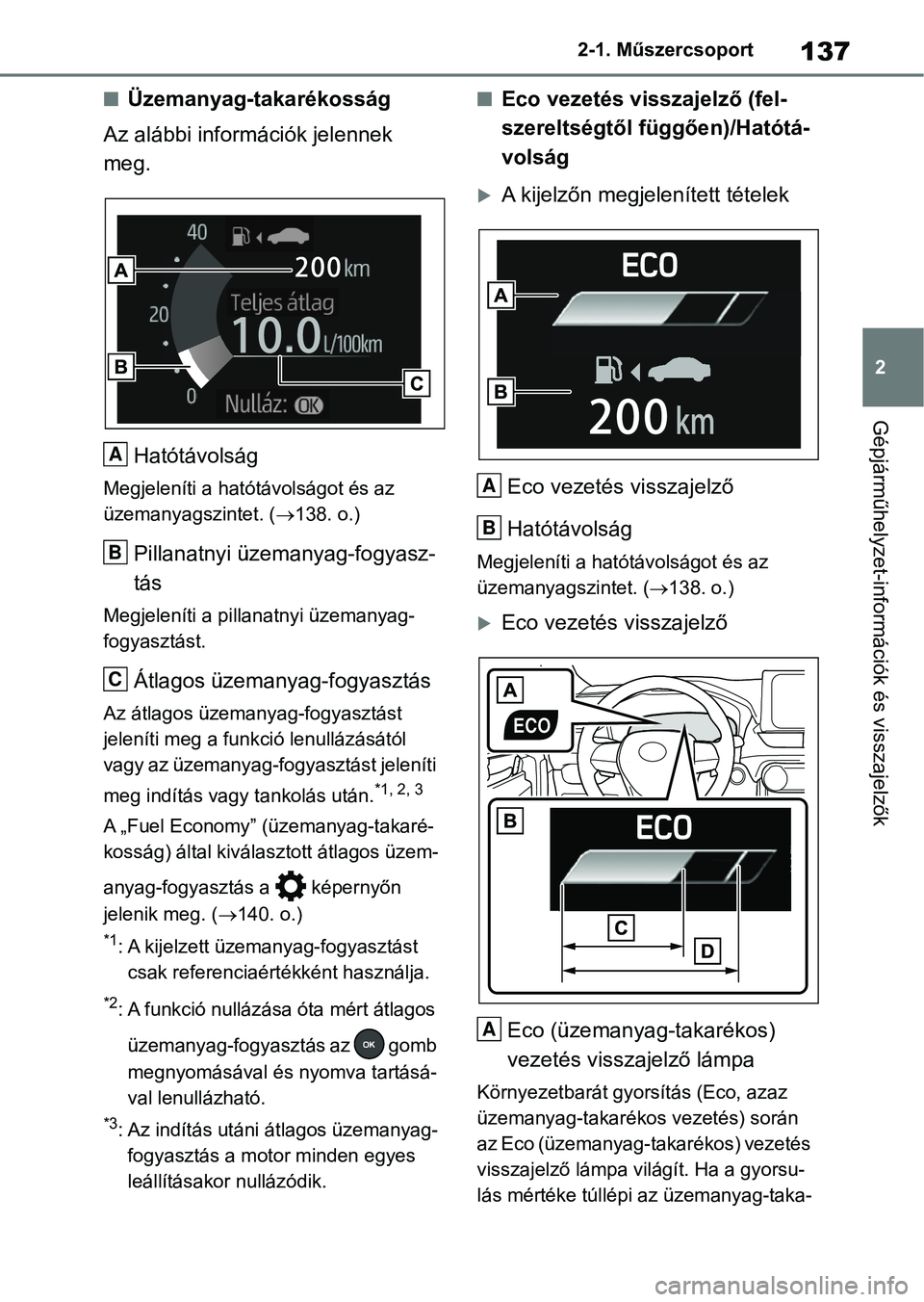

2-1. Műszercsoport
Gépjárműhelyzet-információk és visszajelzők
nÜzemanyag-takarékosság
Az alábbi információk jelennek
meg.
Hatótávolság
Megjeleníti a hatótávolságot és az
üzemanyagszintet. ( 138. o.)
Pillanatnyi üzemanyag-fogyasz-
tás
Megjeleníti a pillanatnyi üzemanyag-
fogyasztást.
Átlagos üzemanyag-fogyasztás
Az átlagos üzemanyag-fogyasztást
jeleníti meg a funkció lenullázásától
vagy az üzemanyag-fogyasztást jeleníti
meg indítás vagy tankolás után.
*1, 2, 3
A „Fuel Economy” (üzemanyag-takaré-
kosság) által kiválasztott átlagos üzem-
anyag-fogyasztás a képernyőn
jelenik meg. ( 140. o.)
*1: A kijelzett üzemanyag-fogyasztást
csak referenciaérté kként használja.
*2: A funkció nullázása óta mért átlagos
üzemanyag-fogyasztás az gomb
megnyomásával és nyomva tartásá-
val lenullázható.
*3: Az indítás utáni átlagos üzemanyag-fogyasztás a motor minden egyes
leállításakor nullázódik.
nEco vezetés visszajelző (fel-
szereltségtől függően)/Hatótá-
volság
A kijelzőn megjelenített tételek
Eco vezetés visszajelző
Hatótávolság
Megjeleníti a hatót ávolságot és az
üzemanyagszintet. ( 138. o.)
Eco vezetés visszajelző
Eco (üzemanyag-takarékos)
vezetés visszajelző lámpa
Környezetbarát gyorsítás (Eco, azaz
üzemanyag-takarékos vezetés) során
az Eco (üzemanyag-takarékos) vezetés
visszajelző lámpa vil ágít. Ha a gyorsu-
lás mértéke túllépi az üzemanyag-taka-
A
B
C
A
B
A

1382-1. Műszercsoport
rékos vezetés tartományát, vagy ha a
gépjármű megáll, a lámpa kialszik.
Eco (üzemanyag-takarékos)
vezetés tartománykijelző
Az üzemanyag-takaré kos vezetés tar-
tományát és a pill anatnyi gázpedál-
működtetés alapján számított Eco
(üzemanyag-takarékos) vezetési arányt
mutatja.
A gázpedál-működtetés alapján
számított Eco (üzemanyag-
takarékos) vezetési arány
Ha a gyorsulás túllépi az Eco (üzem-
anyag-takarékos) vezetési tartományt,
akkor az Eco (üzemanyag-takarékos)
vezetés tartománykijelző jobb oldala
világít.
Ebben az esetben az Eco vezetés
visszajelző lámpája kialszik.
Az Eco (üzemany ag-takarékos)
vezetés tartománya
nHatótávolság
lA távolságot a gépjármű átlagos
üzemanyag-fogyasztása alapján szá-
mítja ki a rendszer. Ezért a ténylege-
sen megtehető távolság eltérhet a
megjelenített értéktől.
lHa a tartályba csak kis mennyiségű
üzemanyagot tölt, előfordulhat, hogy a
kijelzőn megjelenő adat frissítése nem
történik meg. Tankoláskor kapcsolja ki
a motorindító gomb ot. Ha tankolás
idejére nem kapcsolja ki a motorindító
gombot, előfordulhat , hogy a kijelző
frissítésére nem kerül sor.
lHa megjelenik a „Refue l” (tankolás), a
maradék üzemanyag mennyisége
kevés, és a maradék üzemanyaggal
megtehető távolság nem számítható ki.
Azonnal tankoljon.
nAz ECO (üzemanyag-takarékos)
vezetés visszajelző nem működik,
ha
Az Eco (üzemanyag-takarékos) veze-
tés visszajelző lám pa a következő felté-
telek esetén nem működik:
lA sebességváltó kar D-től eltérő hely-
zetben van.
lA kormányra szerelt váltókapcsolót
(felszereltségtől függően) működteti.
lNem a normál és nem az Eco (üzem-
anyag-takarékos) vezetési üzemmód
van kiválasztva.
lA gépjármű sebessége kb. 130 km/h
(80 mph) vagy nagyobb.
nVezetéssegítő rendszer infor-
mációs kijelző
Kattintson rá az alábbi rendszerek
működési állapotának megjeleníté-
séhez:
 LTA (sávkövető asszisztens)
*
(  346. o.)
 LDA (sávelhagyásra figyelmez-
tető rendszer ko rmányvezérlés-
sel)
* (  357. o.)
 Teljes sebességtartományban
működő, radarvezérlésű, adaptív
tempomat
* ( 370. o.)
 Radarvezérlésű, adaptív tempo-
mat
* ( 381. o.)
 Te m p o m a t
* ( 393. o.)
 Sebességhatároló
* ( 396. o.)
*: Felszereltségtől függően
B
C
D
Vezetéssegítő rendszer
információs kijelző

139
2
2-1. Műszercsoport
Gépjárműhelyzet-információk és visszajelzők
nNavigációs rendszerhez kötött
kijelző (felszereltségtől füg-
gően)
Válassza ki a következő navigációs
rendszerrel kapcsolatos tudnivalók
megjelenítéséhez.
 Útvonalvezetés
 Iránytű kijelző (észak felé
mutat/haladási irányt mutatja)
Kattintson rá egy audioforrás vagy
műsorszám kijelzőn történő kivá-
lasztásához.
nVezetési információk
2 tétel amelyet a „Drive Info Items”
(Vezetési info tételek) beállítás
segítségével kivál aszt (átlagsebes-
ség, hatótávolság és összidő) füg-
gőlegesen jeleníthető meg.
A megjelenített információk a „Drive
Info Type” (Vezetési info típusa)
beállításnak megfelelően változ-
nak (a rendszer indítása óta vagy
két nullázás közt). ( 140. o.)
Használja a kijelzett információkat refe-
renciaértékként.
Az alábbi tételek jelennek meg.
 „Trip” (út)
• „Average Speed” (átlagsebesség): A
motor indítása óta mért átlagsebes-
séget jeleníti meg
*
• „Distance” (távolság): A motor beindí-
tása óta megtett távolságot jeleníti
meg
*
• „Total Time” (összidő): A motor bein-
dítása óta eltelt időt jeleníti meg*
*
: Ezek a tételek a motor minden egyes leállításakor nullázódnak.
 „Total” (összes)
• „Average Speed” (átlagsebesség): A
kijelző legutóbbi nullázásától számí-
tott átlagos gépjárműsebességet jele-
níti meg
*
• „Distance” (távolság): A kijelző nullá-
zása óta levezetett távolságot
mutatja
*
• „Total Time” (összidő ): Megjeleníti a
kijelző lenullázása óta eltelt időt*
*
: A nullázáshoz jelenítse meg a kívánt tételt és nyomja meg az gombot.
nÖsszkerékmeghajtás-rend-
szer (összkerékmeghajtású
modellek)
Első gumiabroncs iránya kijelző
A kijelzőn megjeleníti az első gumiab-
roncsok változása által a kormánykerék
működtetések szá mát és irányát.
Nyomatékelosztás-kijelző
Az egyes kerekek vezetési helyzetét
jeleníti meg 6 lépé sben, 0 és 5 közt.
Audiorendszerhez kötött
kijelző (felszereltségtől füg-
gően)
Gépjárműinformációk-
kijelző
A
B

1402-1. Műszercsoport
G-erő kijelzés*
A gépjárművet érő G-erő mennyiségét
és irányát jeleníti meg a kijelzőn levő
kör helyzetének változásával.
Maximális G-erő iránya*
Ez a tétel a G-erő kijelzőhöz van kap-
csolva, és a kör előző mozgásának irá-
nya megjelenítésre kerül.
A rögzítés nullázásához nyomja meg
és tartsa lenyomva az kapcsolót.
Kerékpörgés kijelző
Ha egy kerék kipörög , a kijelzőn levő
ikon színe megváltozik és villog.
*: Ez a tétel csak akko r jelenik meg, ha
a vezetési üzemmód sport módba
van kapcsolva.
A gépjármű-beállítások és képer-
nyőn megjelenő tartalom a mérő-
műszer vezérlőkapcsolók
segítségével megváltoztatható.
nBeállítás
1 Működtesse a m érőműszerek
vezérlőgombjainak vagy
gombját, majd kattintson a
gombra.
2 Működtesse a vagy a
gombot a mérőműszerek vezér-
lőkapcsolóin és válassza ki a
kívánt tételt.
• Ha a funkciót ki- vagy bekap- csolja, vagy a hangerőt stb.
módosítja a beállítási képernyőn, a beállítás az gomb minden
egyes megnyomásával változik.
• Az olyan funkciók esetében, melyek engedélyezik a kezelési
tartalmaiknak, kijelző tartalmai-
nak stb. kivál asztását, az
megnyomásával és nyomva tar-
tásával a funkció beállítási kép-
ernyője megjelenik. Ha
megjelent a beállítási képernyő,
válassza ki a kívánt beállítást
vagy értéket (idő stb.) az
segítségével.
3 A beállítások megváltoztatása
után nyomja meg a mérő-
műszer vezérlőkapcsolókon.
n„Clock :00” (Óra :00) (felsze-
reltségtől függően) ( 126. o.,
132. o.)
Kattintson rá az óra beállításához.
n LTA (sávkövető asszisz-
tens) (felszereltségtől füg-
gően) ( 346. o.)
Kattintson rá a következő elemek
beállításához.
 „Lane Center” (sávközép)
Kattintson rá a sávközép-funkció be-
/kikapcsolásához.
„Steering Assist” (kormányráse-
gítés)
Kattintson rá a kormányzás-asszisz-
tens be-/kikapcsolásához.
„Sensitivity” (érzékenység)
Kattintson rá a sávelhagyás-figyelmez-
tetés érzékenységének beállításához.
Beállítások képernyő
C
D
E

141
2
2-1. Műszercsoport
Gépjárműhelyzet-információk és visszajelzők


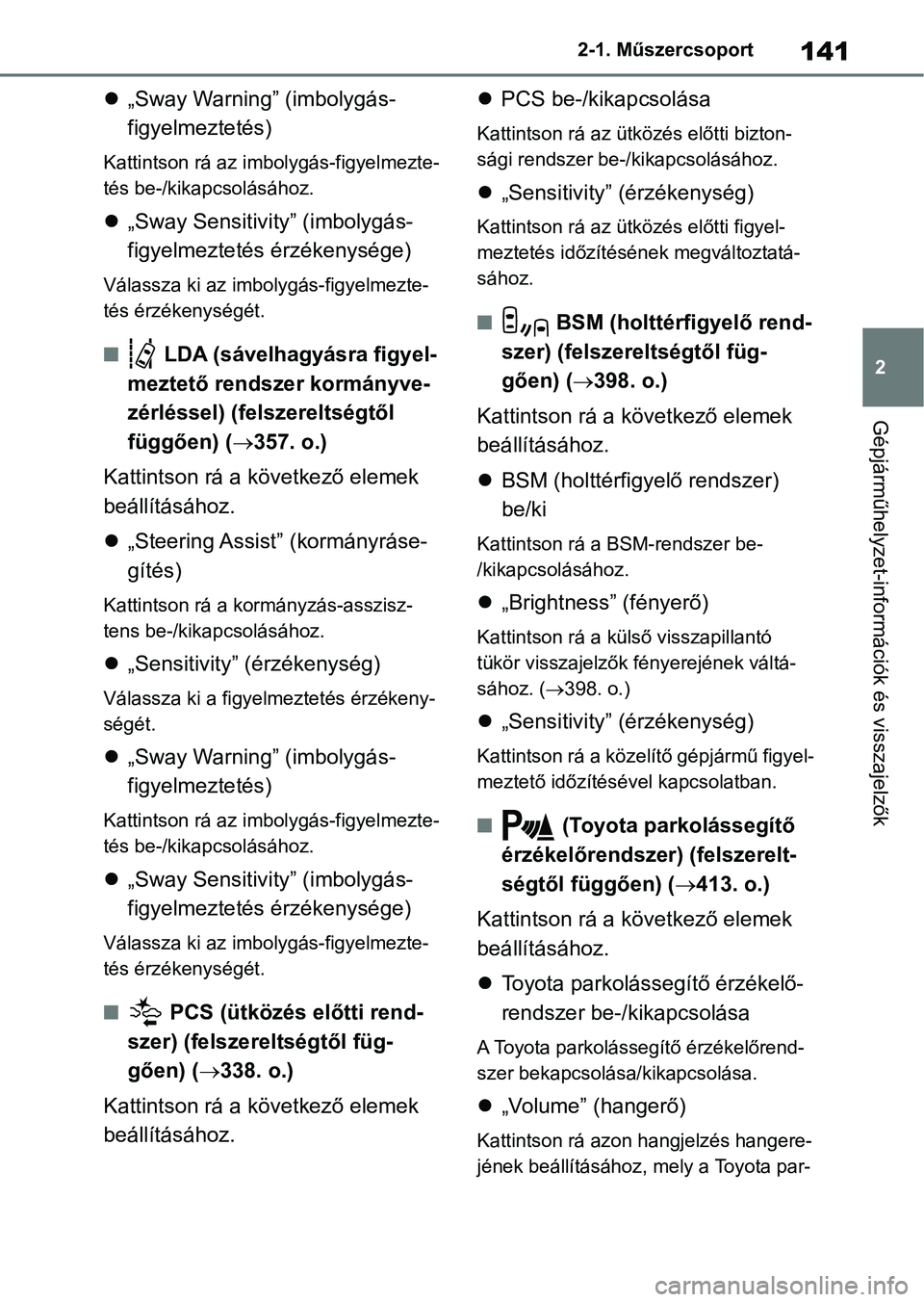

„Sway Warning” (imbolygás-
figyelmeztetés)
Kattintson rá az imbolygás-figyelmezte-
tés be-/kikapcsolásához.
„Sway Sensitivity” (imbolygás-
figyelmeztetés érzékenysége)
Válassza ki az imbolygás-figyelmezte-
tés érzékenységét.
n LDA (sávelhagyásra figyel-
meztető rendszer kormányve-
zérléssel) (felszereltségtől
függően) ( 357. o.)
Kattintson rá a kö vetkező elemek
beállításához.
 „Steering Assist” (kormányráse-
gítés)
Kattintson rá a kormányzás-asszisz-
tens be-/kikapcsolásához.
„Sensitivity” (érzékenység)
Válassza ki a figyelmeztetés érzékeny-
ségét.
„Sway Warning” (imbolygás-
figyelmeztetés)
Kattintson rá az imbolygás-figyelmezte-
tés be-/kikapcsolásához.
„Sway Sensitivity” (imbolygás-
figyelmeztetés érzékenysége)
Válassza ki az imbolygás-figyelmezte-
tés érzékenységét.
n PCS (ütközés előtti rend-
szer) (felszereltségtől füg-
gően) ( 338. o.)
Kattintson rá a kö vetkező elemek
beállításához. 
PCS be-/kikapcsolása
Kattintson rá az ütkö zés előtti bizton-
sági rendszer be-/kikapcsolásához.
 „Sensitivity” (érzékenység)
Kattintson rá az ütközés előtti figyel-
meztetés időzítésének megváltoztatá-
sához.
n BSM (holttérfigyelő rend-
szer) (felszereltségtől füg-
gően) ( 398. o.)
Kattintson rá a következő elemek
beállításához.
 BSM (holttérfigye lő rendszer)
be/ki
Kattintson rá a B SM-rendszer be-
/kikapcsolásához.
 „Brightness” (fényerő)
Kattintson rá a kül ső visszapillantó
tükör visszajelzők fényerejének váltá-
sához. ( 398. o.)
„Sensitivity” (érzékenység)
Kattintson rá a közelítő gépjármű figyel-
meztető időzítéséve l kapcsolatban.
n (Toyota parkolássegítő
érzékelőrendszer) (felszerelt-
ségtől függően) ( 413. o.)
Kattintson rá a következő elemek
beállításához.
 Toyota parkoláss egítő érzékelő-
rendszer be-/kikapcsolása
A Toyota parkolássegítő érzékelőrend-
szer bekapcsolása/kikapcsolása.
 „Volume” (hangerő)
Kattintson rá azon hangjelzés hangere-
jének beállításához, mely a Toyota par-

1422-1. Műszercsoport
kolássegítő figyelm eztetés működése
közben szólal meg.
nRCTA (Hátsó átmenőforga-
lomra figyelmeztető rendszer)
(felszereltségtől függően)
(  398. o.)
 RCTA (hátsó átmenőforgalomra
figyelmeztetés) be/ki
Kattintson rá az RCTA-rendszer be-
/kikapcsolásához.
„Volume” (hangerő)
Kattintson rá az RCTA hangjelzés
hangerejének megváltoztatásához.
n PKSB (parkolássegítő
fékrendszer) (fe lszereltségtől
függően) ( 422. o.)
Kattintson rá a pa rkolássegítő féke-
zés funkció be-/kikapcsolásához.
n RSA (útjelzés-asszisz-
tens) (felszereltségtől füg-
gően) ( 365. o.)
Kattintson rá a kö vetkező elemek
beállításához.
 Útjelzés-asszisztens be/ki
Kattintson rá az RSA-rendszer be-
/kikapcsolásához.
„Notification method” (értesítés
módja)
Kattintson rá a vezetőt figyelmeztető
egyes figyelmeztetési módok váltásá-
hoz, ha a rendszer úgy érzékeli, hogy
átlépte a sebességhat árt, előzni tilos
vagy behajtani tilos útjelzést érzékel.
 „Notification level” (figyelmezte-
tési szint)
Kattintson rá a vezetőt figyelmeztető
egyes figyelmeztetési szintek váltásá- hoz, ha a rendszer sebességhatár jel-
zést érzékel.
nDRCC(RSA) (fels
zereltségtől
függően) ( 378. o.)
Kattintson rá a radarvezérlésű,
adaptív tempomat útjelzés-asszisz-
tenssel be-/kikapcsolásához.
n Gépjármű-beállítások
PBD (Elektromos működte-
tésű csomagtérajtó) (felszerelt-
ségtől függően) ( 186. o.)
*1
Kattintson rá a következő elemek beál-
lításához.
• Rendszerbeállítások
Kattintson rá az elektromos működte-
tésű csomagtérajtó be-/kikapcsolásá-
hoz.
• „Kick Sensor” (Lábérintéses érzé-
kelő)
*2
Kattintson rá a lábérintéses érzékelő
be-/kikapcsolásához.
• „Opening Adjustment” (nyitási beállí-tás)
Válassza ki a ny itott helyzetet, amikor
az elektromos működtetésű csomagtér-
ajtó teljesen kinyílt.
• „Volume” (hangerő)
Állítsa be az elekt romos működtetésű
csomagtérajtó-rendszer hangjelzésé-
nek hangerejét.
*1: Elektromos működtetésű csomagtér- ajtóval felszerelt gépjárművek
*2: Elektromos működtetésű távirányí-tós csomagtérajtóval felszerelt gép-
járművek

143
2
2-1. Műszercsoport
Gépjárműhelyzet-információk és visszajelzők

(Stop & Start) (felszereltség-
től függően) ( 437. o.)
Válassza ki a Stop & Start rendszer
működési idejének beállításához a lég-
kondicionáló berendezés bekapcsolt
„A/C” kapcsolója mellett.
 „TPWS” (Gumiabroncsnyo-
másra figyelmeztető rendszer)
(felszereltségtől függően)
( 586. o.)
• „Set Pressure” (nyomás beállítása)
Kattintson rá a gu miabroncsnyomásra
figyelmeztető rendsze r inicializálásá-
hoz.
• „Change Wheel” (kerékváltás)
Válassza ki a gumiabroncsnyomásra
figyelmeztető rendszer érzékelő azono-
sítókód-szettjének megváltoztatásához.
Ezen funkció engedélyezéséhez egy
második gumiabroncsnyomásra figyel-
meztető rendszer é rzékelő azonosító-
kód-szettet kell regi sztráltatni bármely
hivatalos Toyota márkakereskedésben,
szervizben vagy más, megbízható
szakembernél. A regi sztrált azonosító-
kód-szett cseréjével kapcsolatos infor-
mációra vonatkoz óan vegye fel a
kapcsolatot hivatalos Toyota márkake-
reskedéssel, szervizzel vagy más,
megbízható szakemberrel.
n Beállítások
 „Language” (nyelv)
Válassza ki a többfun kciós információs
kijelző nyelvének megváltoztatásához.
 „Units” (mértékegység)
Válassza ki a megjelenített mértékegy-
ségek megváltoztatásához.
„Meter Type” (mérőműszer
típusa) (7 colos kijelző)
Válassza ki a sebe sségmérő kijelző
megváltoztatásához.
 (Eco vezetés visszajelző
lámpa) (felszereltségtől füg-
gően) ( 137. o.)
Kattintson rá az Eco (üzemanyag-taka-
rékos) vezetés visszajelző lámpájának
aktiválásához/kikapcsolásához.
 (Vezetési információk kijelző
beállítások)
Kattintson az üzemanyag-fogyasztás
kijelzőn való váltáshoz ( 137. o.).
 (Audiobeállítások) felszerelt-
ségtől függően)
Kattintson rá a képernyő be-/kikap-
csolásához.
 (Gépjármű-információk
kijelző beállítások)
• „Display Contents” ( kijelző-tartalom)
Kattintson rá az összkerékmeghajtású
rendszer kijelző be -/kikapcsolásához
( 139. o.). (Összke rékmeghajtású
modellek)
• „Drive Info Type” (vezetési informá- ciók típusa)
Kattintson rá a vez etési információk
típusának napi kilométer és összes
közti kijelzésére. ( 139. o.).
• „Drive Info Items” (vezetési informá-
ciók tételek)
Kattintson rá a vez etési információk
képernyő felső és alsó oldalán levő
tételek beállításáho z, a három tétel,
átlagsebesség, hatótávolság és
összidő közül.

1442-1. Műszercsoport
„Pop-Up Display” (felugró kijel-
zés) (felszereltségtől függően)
Válassza ki a követk ező, adott helyze-
tekben előtűnő, felbukkanó kijelzők be-
/kikapcsolásához.
• A navigációs rend szerhez kötött
kereszteződés-navi gáció kijelzője
(felszereltségtől függően)
• A telefonkihangosító rendszer bejövő hívások kijelzője (f elszereltségtől füg-
gően)
• Audio kezelése (felszereltségtől füg- gően)
• Hangerő kezelése (felszereltségtől függően)
• Hangerőszabályozás (felszereltség- től függően)
• A Stop & Start rendszer működési ideje (felszereltségtől függően)
• A Stop & Start rendszer állapota (fel- szereltségtől függően)
 „MID OFF”
Üres képernyő látható
„Default Settings” (alapértelme-
zett beállítások)
Kattintson rá a műszercsoport-kijelző
beállításainak nullázásához.
nA beállítások megjelenítésének fel-
függesztése
lA következő helyzetekben a beállítás
képernyő működése ideiglenesen fel-
függesztésre kerül.
• A többfunkciós információs kijelzőn figyelmeztető üzenet jelenik meg
• Ha elindul a gépjármű
lAzok a funkciók, melyekkel a gép-
jármű nem rendelkezik, nem jelennek
meg.
lHa egy funkciót ki kapcsol, a hozzá
tartozó beállítások nem lesznek elér-
hetők.
Válassza ki a hibás működésre
figyelmeztető üzenetek és az arra
irányuló intézkedések megjeleníté-
séhez. ( 647. o.)
Javaslatokat jelenít meg a vezető
számára a következő helyzetek-
ben. A javaslatokra való válasz
kiválasztásához használja a
műszer vezérlőgombjait.
nJavaslat a fényszórók bekap-
csolására
Ha a fényszórókapcsoló vagy -től eltérő helyzetben van, és a
gépjármű sebessége egy bizonyos
ideig 5 km/h (3 mph) vagy több, ha
VIGYÁZAT!
nA kijelző beállítására vonatkozó
figyelmeztetések
Mivel a motornak járnia kell a kijelző
beállítása alatt, gondoskodjon a gép-
jármű biztonságos helyen történő, jó
szellőzést biztosító parkolásáról. Zárt
helyen (pl. garázsban) az egészségre
ártalmas szén-monoxidot (CO) tartal-
mazó kipufogógázok felhalmozódhat-
nak, és a gépjárműbe juthatnak. Ez
halálos, illetve súlyos egészségkáro-
sodáshoz vezethet.
FIGYELEM
nA kijelző beállítása alatt
Az akkumulátor leme rülését megelő-
zendő, a kijelző b eállítása alatt a
motort járatni kell.
Figyelmeztető üzenet kijelző
Javaslat funkció
