2018 TOYOTA RAV4 Kezelési útmutató (in Hungarian)

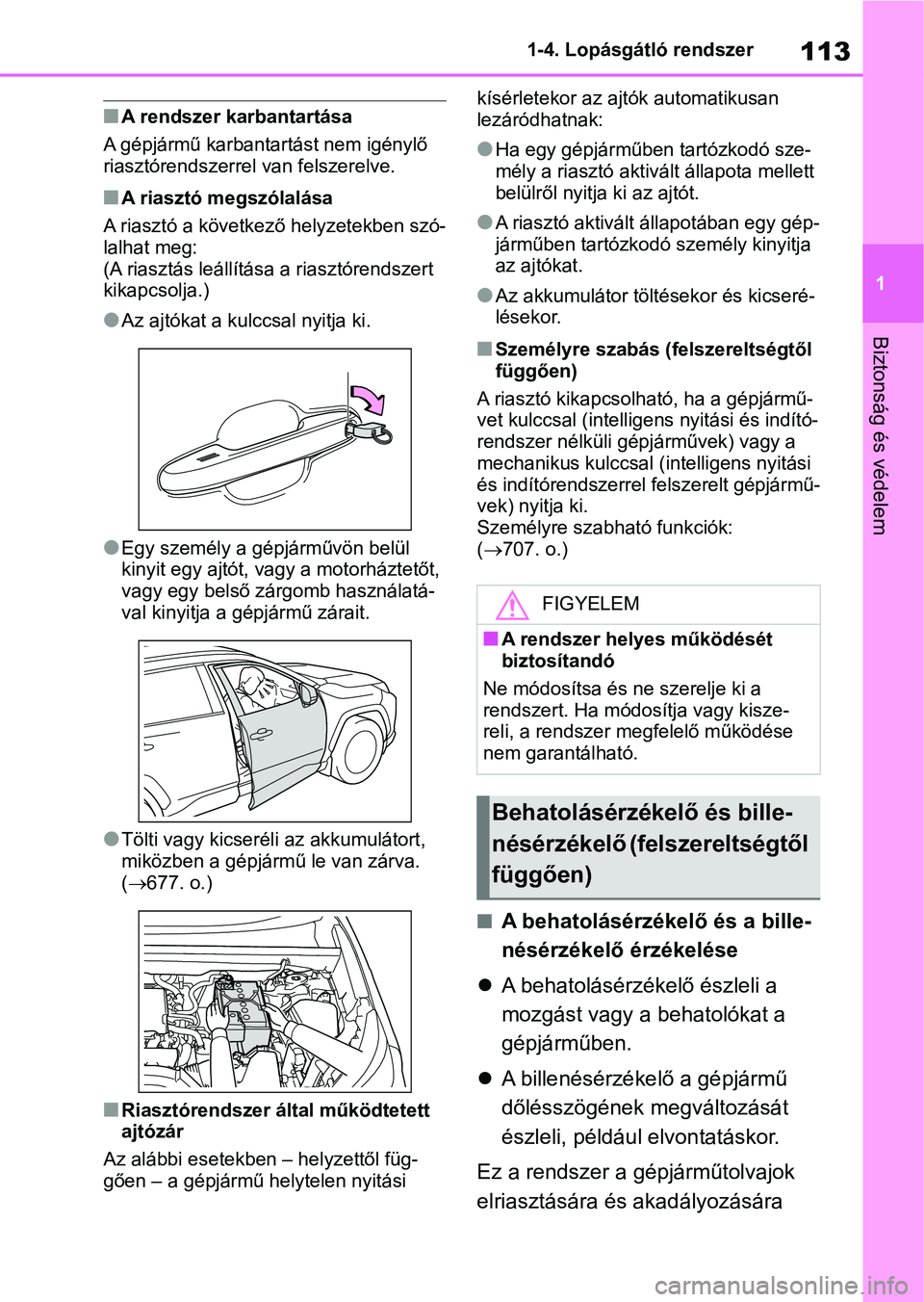

113
1
1-4. Lopásgátló rendszer
Biztonság és védelem
nA rendszer karbantartása
A gépjármű karbantartást nem igénylő
riasztórendszerrel van felszerelve.
nA riasztó megszólalása
A riasztó a követk ező helyzetekben szó-
lalhat meg:
(A riasztás leállítása a riasztórendszert
kikapcsolja.)
lAz ajtókat a kulccsal nyitja ki.
lEgy személy a gép járművön belül
kinyit egy ajtót, vagy a motorháztetőt,
vagy egy belső zárgomb használatá-
val kinyitja a gépjármű zárait.
lTölti vagy kicseréli az akkumulátort,
miközben a gépjármű le van zárva.
( 677. o.)
nRiasztórendszer által működtetett
ajtózár
Az alábbi esetekben – helyzettől füg-
gően – a gépjármű helytelen nyitási kísérletekor az ajtók automatikusan
lezáródhatnak:
lHa egy gépjárműben tartózkodó sze-
mély a riasztó aktivált állapota mellett
belülről nyitja ki az ajtót.
lA riasztó aktivált állapotában egy gép-
járműben tartózkodó
személy kinyitja
az ajtókat.
lAz akkumulátor töltésekor és kicseré-
lésekor.
nSzemélyre szabás (felszereltségtől
függően)
A riasztó kikapcsolható, ha a gépjármű-
vet kulccsal (intelligens nyitási és indító-
rendszer nélküli gépjárművek) vagy a
mechanikus kulccsal (intelligens nyitási
és indítórendszerrel felszerelt gépjármű-
vek) nyitja ki.
Személyre szabható funkciók:
( 707. o.)
nA behatolásérzékelő és a bille-
nésérzékelő érzékelése
 A behatolásérzékelő észleli a
mozgást vagy a behatolókat a
gépjárműben.
 A billenésérzékelő a gépjármű
dőlésszögének megváltozását
észleli, például elvontatáskor.
Ez a rendszer a gé pjárműtolvajok
elriasztására és akadályozására
FIGYELEM
nA rendszer helyes működését
biztosítandó
Ne módosítsa és ne szerelje ki a
rendszert. Ha módosí tja vagy kisze-
reli, a rendszer megfelelő működése
nem garantálható.
Behatolásérzékelő és bille-
nésérzékelő (felszereltségtől
függően)

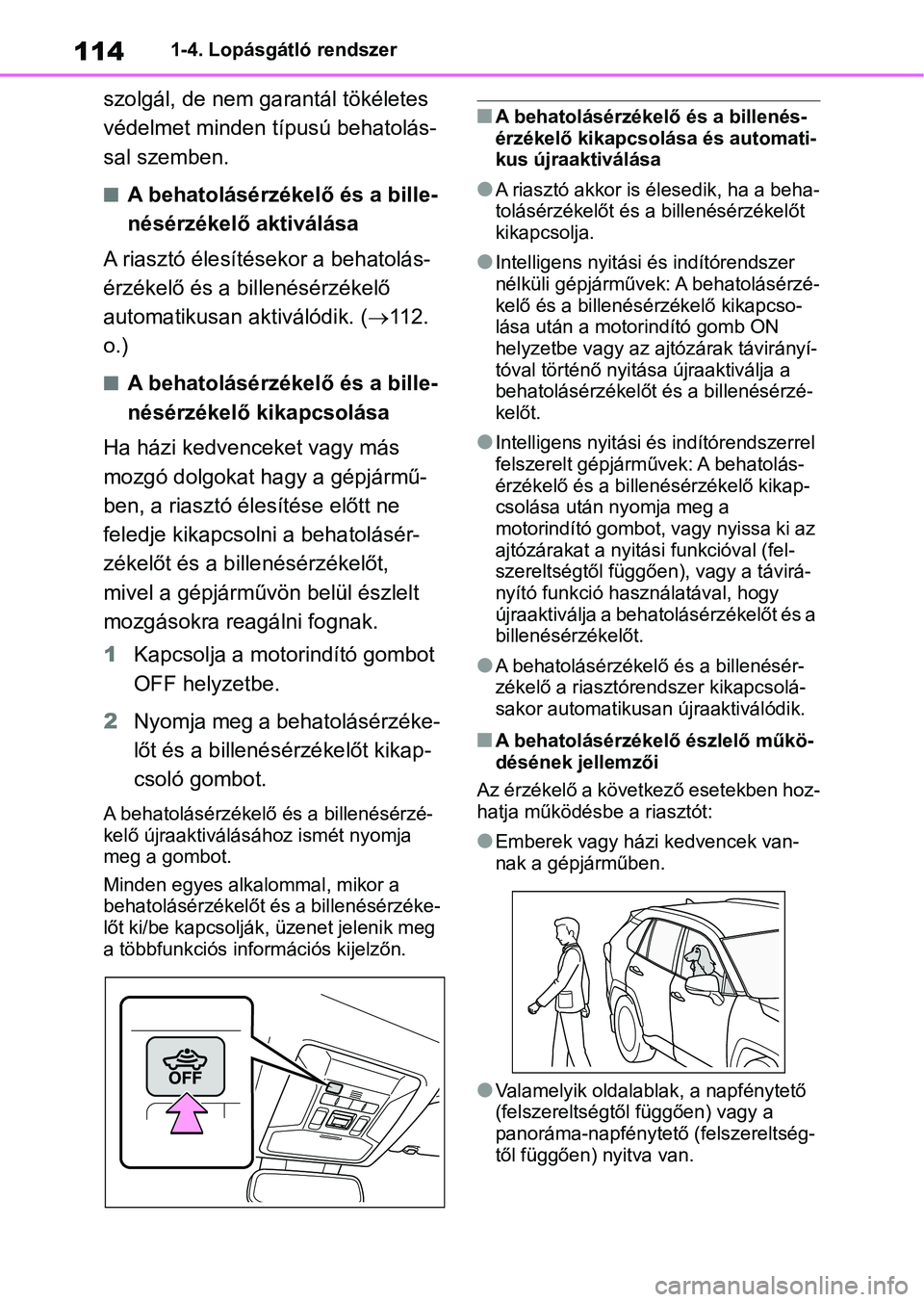

1141-4. Lopásgátló rendszer
szolgál, de nem garantál tökéletes
védelmet minden típusú behatolás-
sal szemben.
nA behatolásérzékelő és a bille-
nésérzékelő aktiválása
A riasztó élesítésekor a behatolás-
érzékelő és a billenésérzékelő
automatikusan aktiválódik. ( 112.
o.)
nA behatolásérzékelő és a bille-
nésérzékelő kikapcsolása
Ha házi kedvenc eket vagy más
mozgó dolgokat hagy a gépjármű-
ben, a riasztó élesítése előtt ne
feledje kikapcsolni a behatolásér-
zékelőt és a bille nésérzékelőt,
mivel a gépjárművön belül észlelt
mozgásokra reagálni fognak.
1 Kapcsolja a motorindító gombot
OFF helyzetbe.
2 Nyomja meg a behatolásérzéke-
lőt és a billenésé rzékelőt kikap-
csoló gombot.
A behatolásérzékelő és a billenésérzé-
kelő újraaktiválásához ismét nyomja
meg a gombot.
Minden egyes alkalommal, mikor a
behatolásérzékelőt és a billenésérzéke-
lőt ki/be kapcsolják, üzenet jelenik meg
a többfunkciós információs kijelzőn.
nA behatolásérzékelő és a billenés-
érzékelő kikapcsolása és automati-
kus újraaktiválása
lA riasztó akkor is élesedik, ha a beha-
tolásérzékelőt és a billenésérzékelőt
kikapcsolja.
lIntelligens nyitási és indítórendszer
nélküli gépjárművek: A behatolásérzé-
kelő és a billenésérzékelő kikapcso-
lása után a motorindító gomb ON
helyzetbe vagy az ajtózárak távirányí-
tóval történő nyitás a újraaktiválja a
behatolásérzékelőt és a billenésérzé-
kelőt.
lIntelligens nyitási és indítórendszerrel
felszerelt gépjárművek: A behatolás-
érzékelő és a billenésérzékelő kikap-
csolása után nyomja meg a
motorindító gombot, vagy nyissa ki az
ajtózárakat a nyitási funkcióval (fel-
szereltségtől függően), vagy a távirá-
nyító funkció használatával, hogy
újraaktiválja a behatolásérzékelőt és a
billenésérzékelőt.
lA behatolásérzékelő és a billenésér-
zékelő a riasztóre ndszer kikapcsolá-
sakor automatikusan újraaktiválódik.
nA behatolásérzékelő észlelő műkö-
désének jellemzői
Az érzékelő a következő esetekben hoz-
hatja működésbe a riasztót:
lEmberek vagy házi kedvencek van-
nak a gépjárműben.
lValamelyik oldalablak, a napfénytető
(felszereltségtől függően) vagy a
panoráma-napfénytető (felszereltség-
től függően) nyitva van.

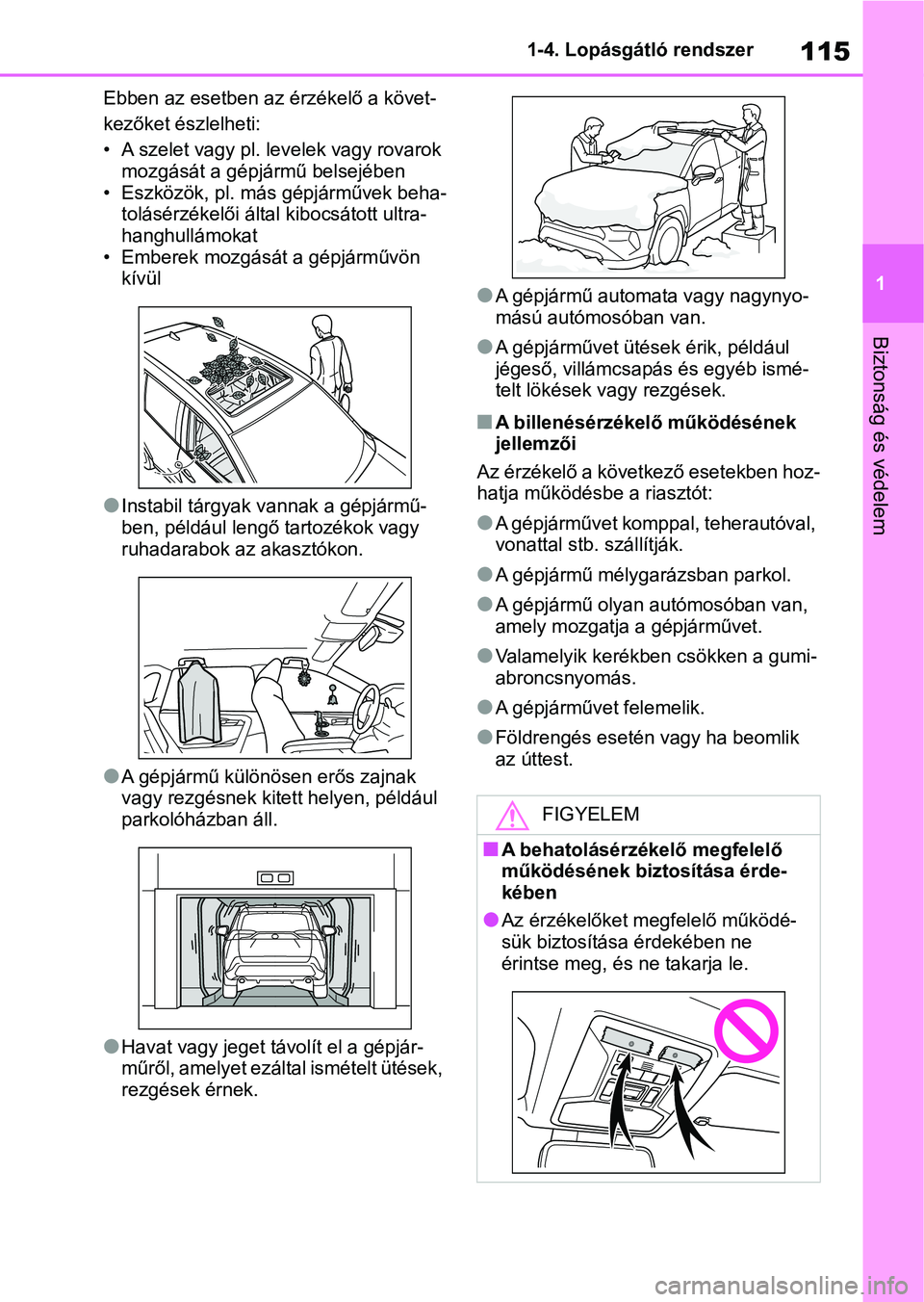

115
1
1-4. Lopásgátló rendszer
Biztonság és védelem
Ebben az esetben az érzékelő a követ-
kezőket észlelheti:
• A szelet vagy pl. levelek vagy rovarok
mozgását a gépjármű belsejében
• Eszközök, pl. más gépjárművek beha- tolásérzékelői által kibocsátott ultra-
hanghullámokat
• Emberek mozgását a gépjárművön kívül
lInstabil tárgyak vannak a gépjármű-
ben, például lengő tartozékok vagy
ruhadarabok az akasztókon.
lA gépjármű különösen erős zajnak
vagy rezgésnek kitet t helyen, például
parkolóházban áll.
lHavat vagy jeget távolít el a gépjár-
műről, amelyet ezáltal ismételt ütések,
rezgések érnek.
lA gépjármű automata vagy nagynyo-
mású autómosóban van.
lA gépjárművet ütések érik, például
jégeső, villámcsapás és egyéb ismé-
telt lökések vagy rezgések.
nA billenésérzékelő működésének
jellemzői
Az érzékelő a következő esetekben hoz-
hatja működésbe a riasztót:
lA gépjárművet komppal, teherautóval,
vonattal stb. szállítják.
lA gépjármű mélygarázsban parkol.
lA gépjármű olyan autómosóban van,
amely mozgatja a gépjárművet.
lValamelyik kerékben csökken a gumi-
abroncsnyomás.
lA gépjárművet felemelik.
lFöldrengés esetén vagy ha beomlik
az úttest.
FIGYELEM
nA behatolásérzékelő megfelelő
működésének biztosítása érde-
kében
lAz érzékelőket megfelelő működé-
sük biztosítása érdekében ne
érintse meg, és ne takarja le.

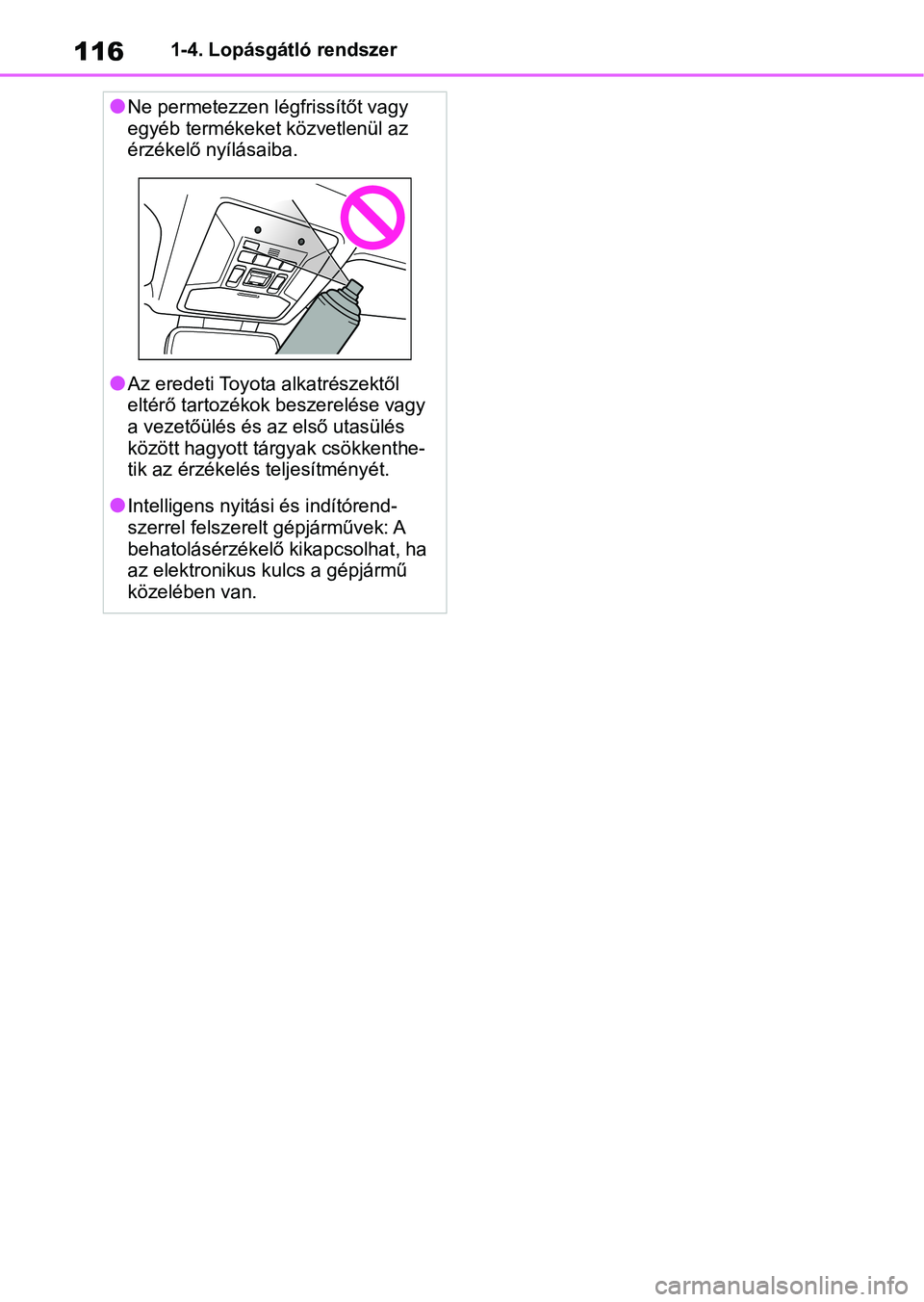

1161-4. Lopásgátló rendszer
lNe permetezzen légfrissítőt vagy
egyéb termékeket közvetlenül az
érzékelő nyílásaiba.
lAz eredeti Toyota alkatrészektől
eltérő tartozékok beszerelése vagy
a vezetőülés és az első utasülés
között hagyott tárgyak csökkenthe-
tik az érzékelés teljesítményét.
lIntelligens nyitási és indítórend-
szerrel felszerelt gépjárművek: A
behatolásérzékelő kikapcsolhat, ha
az elektronikus kulcs a gépjármű
közelében van.

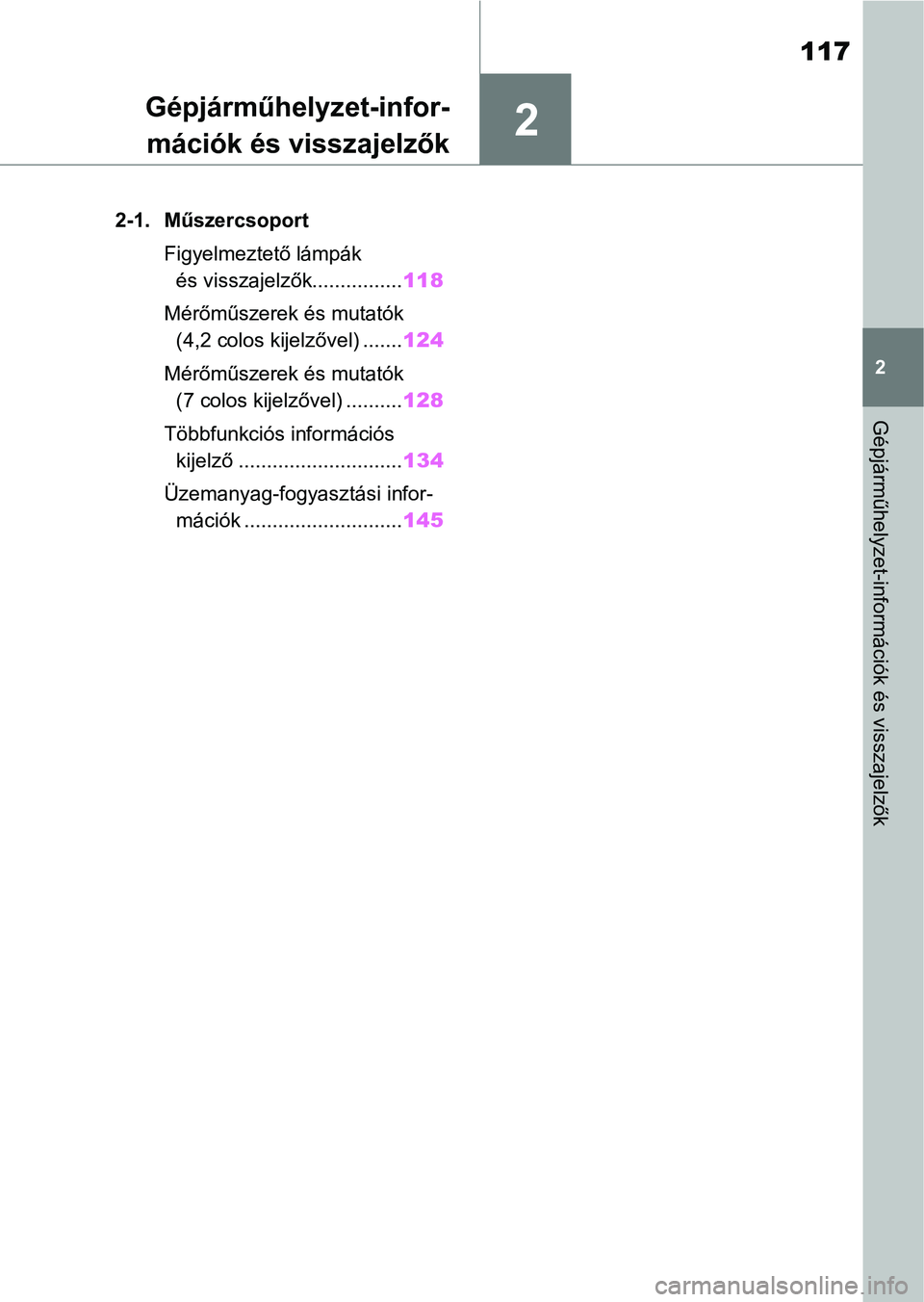

2
117
2
Gépjárműhelyzet-információk és visszajelzők
Gépjárműhelyzet-infor-mációk és visszajelzők
2-1. Műszercsoport
Figyelmeztető lámpák és visszajelzők................ 118
Mérőműszerek és mutatók (4,2 colos kijelzővel) ....... 124
Mérőműszerek és mutatók (7 colos kijelzővel) .......... 128
Többfunkciós információs kijelző ............................. 134
Üzemanyag-fogyasztási infor- mációk ............................ 145

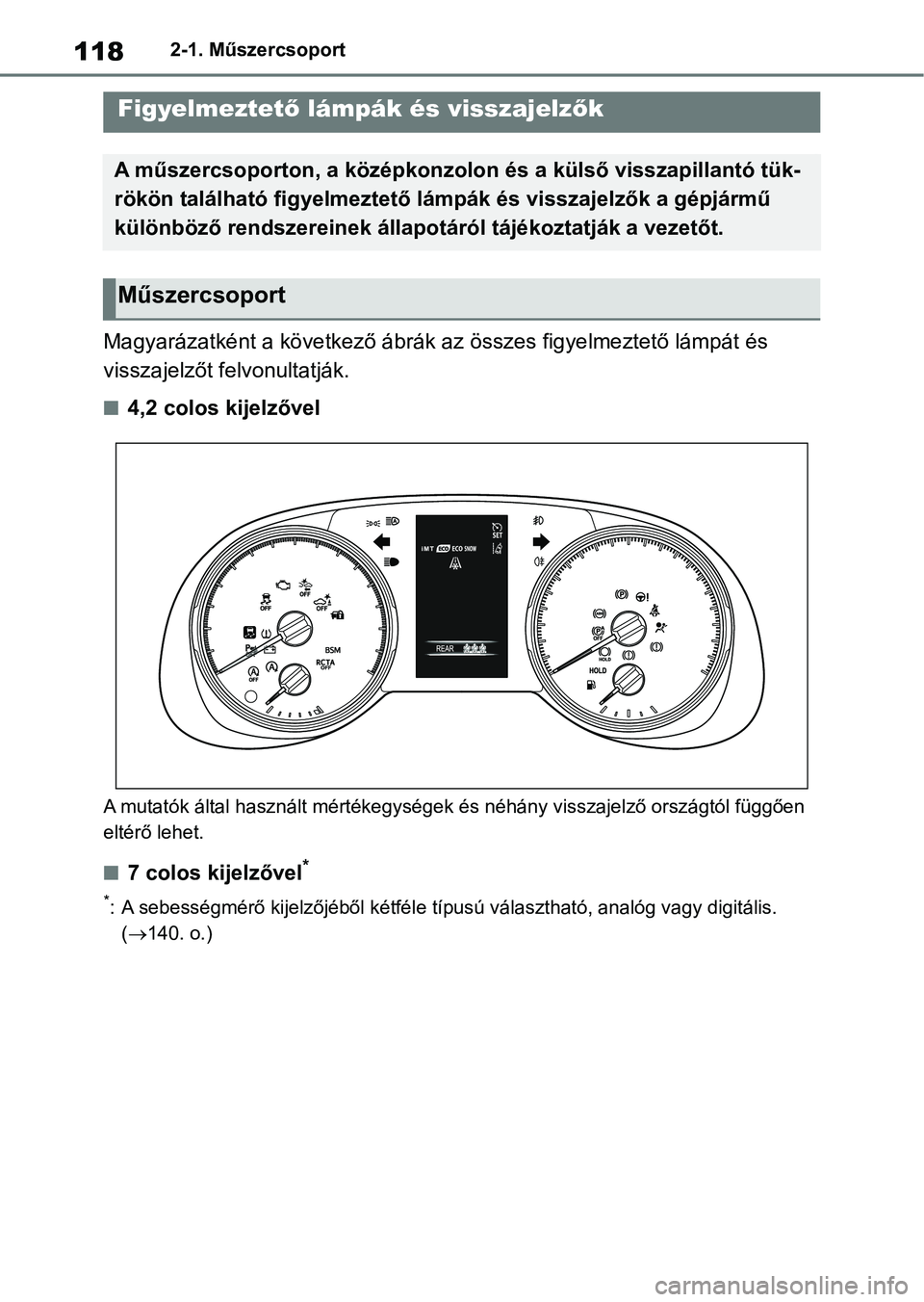

1182-1. Műszercsoport
2-1.Műszercsoport
Magyarázatként a következő ábrák az összes figyelmeztető lámpát és
visszajelzőt felvonultatják.
n4,2 colos kijelzővel
A mutatók által használt mérték egységek és néhány visszajelző o rszágtól függően
eltérő lehet.
n7 colos kijelzővel*
*: A sebességmérő kijelzőjéből ké tféle típusú választható, analóg vagy digitális.
( 140. o.)
Figyelmeztet ő lámpák és visszajelz ők
A műszercsoporton, a középkonzol on és a külső visszapillantó tük-
rökön található figyelmeztető lá mpák és visszajelzők a gépjármű
különböző rendszereinek állapotáról tájékoztatják a vezetőt.
Műszercsoport

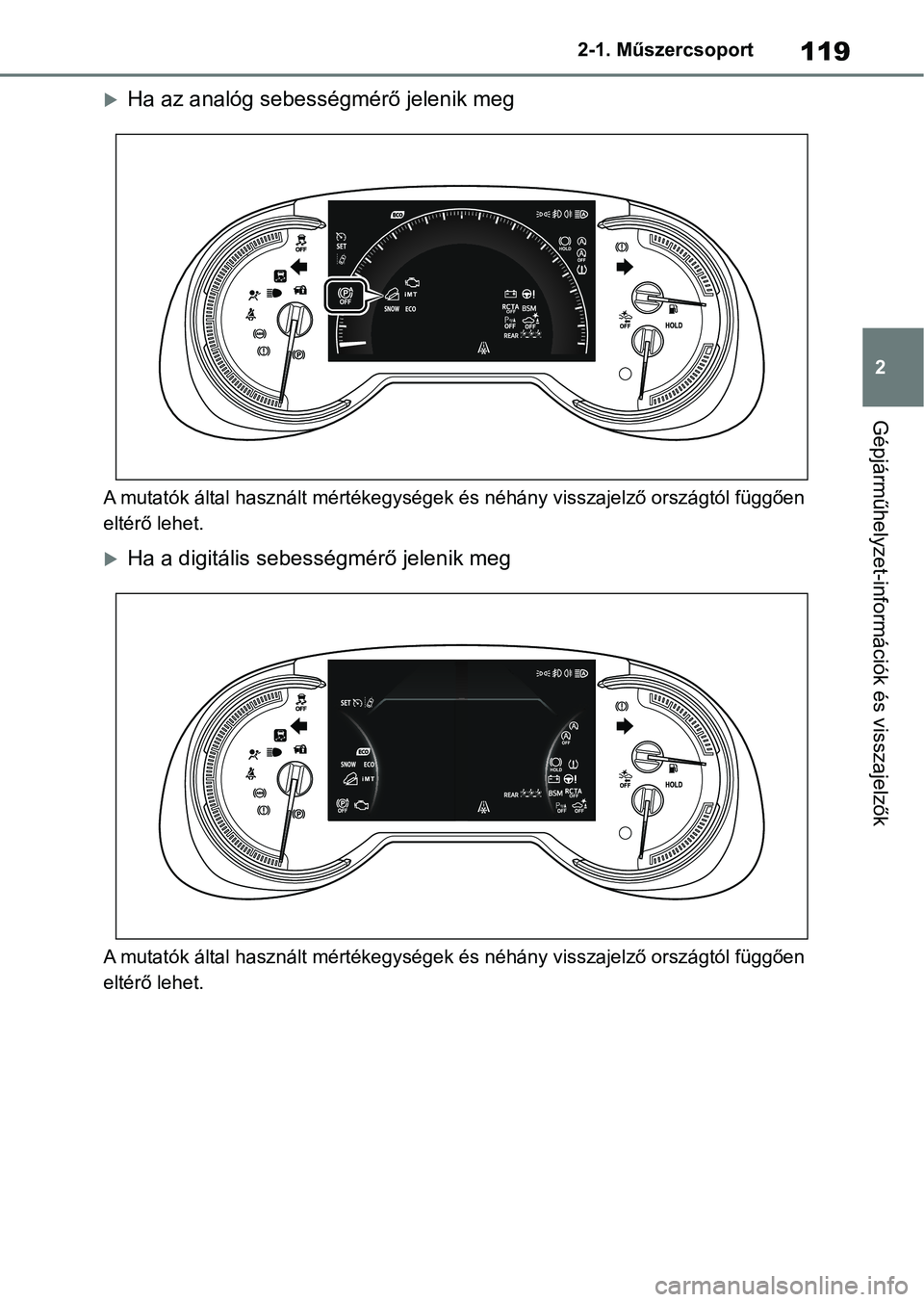

119
2
2-1. Műszercsoport
Gépjárműhelyzet-információk és visszajelzők
Ha az analóg sebességmérő jelenik meg
A mutatók által használt mérték
egységek és néhány visszajelző o rszágtól függően
eltérő lehet.
Ha a digitális sebes ségmérő jelenik meg
A mutatók által használt mérték egységek és néhány visszajelző o rszágtól függően
eltérő lehet.

1202-1. Műszercsoport
A figyelmeztető lámpák a gép-
jármű különböző rendszereinek
meghibásodását jelzik.
Figyelmeztető lámpák
(Piros) Fékrendszer figyelmeztető
lámpa
*1 (
 636. o.)
(Sárga) Fékrendszer figyelmeztető
lámpa
*1 (
 636. o.)
Töltésrendszer figyelmeztető
lámpa
*1 (  637. o.)
Magas motorhűtőfolyadék-
hőmérsékletre figyelmeztető
lámpa
*2 (  637. o.)
Alacsony motorolajnyomásra
figyelmeztető lámpa
*2 (  637. o.)
Hibajelző (MIL) lámpa
*1
(  637. o.)
SRS figyelmeztető lámpa
*1
(  638. o.)
ABS figyelmeztető lámpa
*1
(  638. o.)
(Piros/ sárga) Elektromos szervokormányrend-
szer figyelmeztető lámpa
*1
(  638. o.)
(Sárga) iMT visszajelző (felszereltségtől
függően) (
638. o.)
(Villog vagy világít) PCS figyelmeztető lámpa
*1 (fel-
szereltségtől függően)
(  639. o.)
(Narancs- sárga) LTA visszajelző (felszereltségtől
függően) (
639. o.)
LDA visszajelző (fe lszereltségtől
függően) ( 639. o.)
(Villog)
Stop & Start kikapcsolás
visszajelző*1 (felszereltségtől
függően)
(  639. o.)
(Villog) Toyota parkolássegítő OFF
(kikapcsolva)
visszajelző
*3 (fel-
szereltségtől függően)
(  640. o.)
(Villog) PKSB OFF visszajelző
*1 (felsze-
reltségtől függően) ( 640. o.)
(Villog) RCTA OFF visszajelző
*1(felsze-
reltségtől függően)
(  641. o.)
Csúszásjelző lámpa
*1
(  641. o.)
Fék-felülbírálási rendszer/ Veze-
tésindító vezérlőrendszer (felsze-
reltségtől függően)/PKSB
(felszereltségtől függően) figyel-
meztető lámpa
*2 (  642. o.)
(Villog) Araszolásgátló működésben
visszajelző
*1 (
 643. o.)
(Villog) Rögzítőfék visszajelző
(
 643. o.)
Alacsony üzemanyagszintre
figyelmeztető lámpa
(  643. o.)
Vezető és első utas biztonsági
övének becsatolására emlékez-
tető lámpa
(  643. o.)
Hátsó utasok biztonsági övének
becsatolására emlékeztető
lámpa (felszereltségtől függően)
(  644. o.)
Gumiabroncsnyomásra figyel-
meztető lámpa
*1 (felszereltség-
től függően) ( 644. o.)
