▼Opis panelu skrzynki bezpieczników
Skrzynka bezpieczników (komora silnika)
OPIS WA R T O Ś \f
PRĄDOWA
BEZPIECZNI- KA OBWÓD ZABEZPIECZANY
1
50 A Zabezpieczenie różnych obwodów
2 IG2 30 A Zabezpieczenie różnych obwodów
3 INJECTOR
ENG.SUB 30 A
System sterowania silnika
*
4 SCR1
EVVT 20 A
System sterowania silnika*
5 P.WINDOW1 30 A
Szyby sterowane elektrycznie*
6R.HEATER 20 A ―
7 ADD FAN DE 40 A Wentylator chłodnicy
*
8 WIPER.DEI20 A
Podgrzewanie wycieraczek szyby przedniej*
9 DEFOG 40 A Ogrzewanie tylnej szyby
10 DCDC DE 40 A
Zabezpieczenie różnych obwodów
*
11 EPB R 20 A Elektromechaniczny hamulec postojowy (EPB) (RH)
12 EPB L 20 A Elektromechaniczny hamulec postojowy (EPB) (LH)
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-62*Wybrane wersje.
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

OPISWA R T O Ś \f
PRĄDOWA
BEZPIECZNI- KA OBWÓD ZABEZPIECZANY
13 AU D I O
DCDC REG 30 A
System audio
*
14 FAN GE 30 A
Wentylator chłodnicy*
15 ENG.MAIN 40 A System sterowania silnika
16 ABS/DSC M 50 A System ABS, system DSC
17 FAN DE 40 A Wentylator chłodnicy
*
18 WIPER 20 A Wycieraczka i spryskiwacz przedniej szyby
19 HEATER 40 A Układ klimatyzacji
20 ADD FAN GE 30 A
Wentylator chłodnicy
*
21 ENGINE.IG1 7,5 A System sterowania silnika
22 C/U IG1 15 A Zabezpieczenie różnych obwodów
23 AUDIO2 7,5 A System audio
24 METER2 7,5 A
Zestaw wskaźników
*
25 ENGINE3 15 A System sterowania silnika
26 ENGINE2 15 A System sterowania silnika
27 ENGINE1 15 A
System sterowania silnika
*
28 AT 15 A
System sterowania skrzynią biegów*, Włącznik zapłonu
29 H/CLEAN 20 A Spryskiwacz reflektora
*
30A/C 7,5 A
Układ klimatyzacji*
31 AT PUMP 15 A
System sterowania skrzyni biegów*
32 HORN 15 A Sygnał dźwiękowy
33 R.WIPER 15 A Wycieraczka tylnej szyby
34 H/L HI 20 A Światło drogowe
35 ST.HEATER 15 A
Ogrzewana kierownica
*
36 FOG 15 A
Światła przeciwmgielne*
377,5 A System sterowania silnika
38 H/L LOW L 15 A Światło mijania (strona lewa)
39 ENGINE4 15 A
System sterowania silnika
*
40 ―― ―
41 METER1 10 A Zestaw wskaźników
42 SRS1 7,5 A Poduszki powietrzne
43 BOSE 25 ASystem audio Bose
® - tylko w przypadku modeli wyposa-
żonych*
44 AUDIO1 15 A System audio
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
*Wybrane wersje.6-63
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

OPISWA R T O Ś \f
PRĄDOWA
BEZPIECZNI- KA OBWÓD ZABEZPIECZANY
45 ABS/DSC S 30 A System ABS, system DSC
46 FUEL PUMP 15 A
Układ paliwowy
*
47 FUEL WARM 25 A
Podgrzewacz paliwa*
48 TAIL 15 A Lampy tylne, Podświetlenie tablicy rejestracyjnej
49 SCR2
FUEL PUMP2 25 A
Układ paliwowy
*
50 HAZARD 25 AŚwiatła awaryjne, Światła kierunkowskazów, Światła tylne,
Światła pozycyjne
51 H/L LOW R 15 A Światło mijania (strona prawa)
52 OUTLET 25 A Gniazda akcesoriów
53 STOP 10 A Światła stop
54 ROOM 15 A Lampa sufitowa
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-64*Wybrane wersje.
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

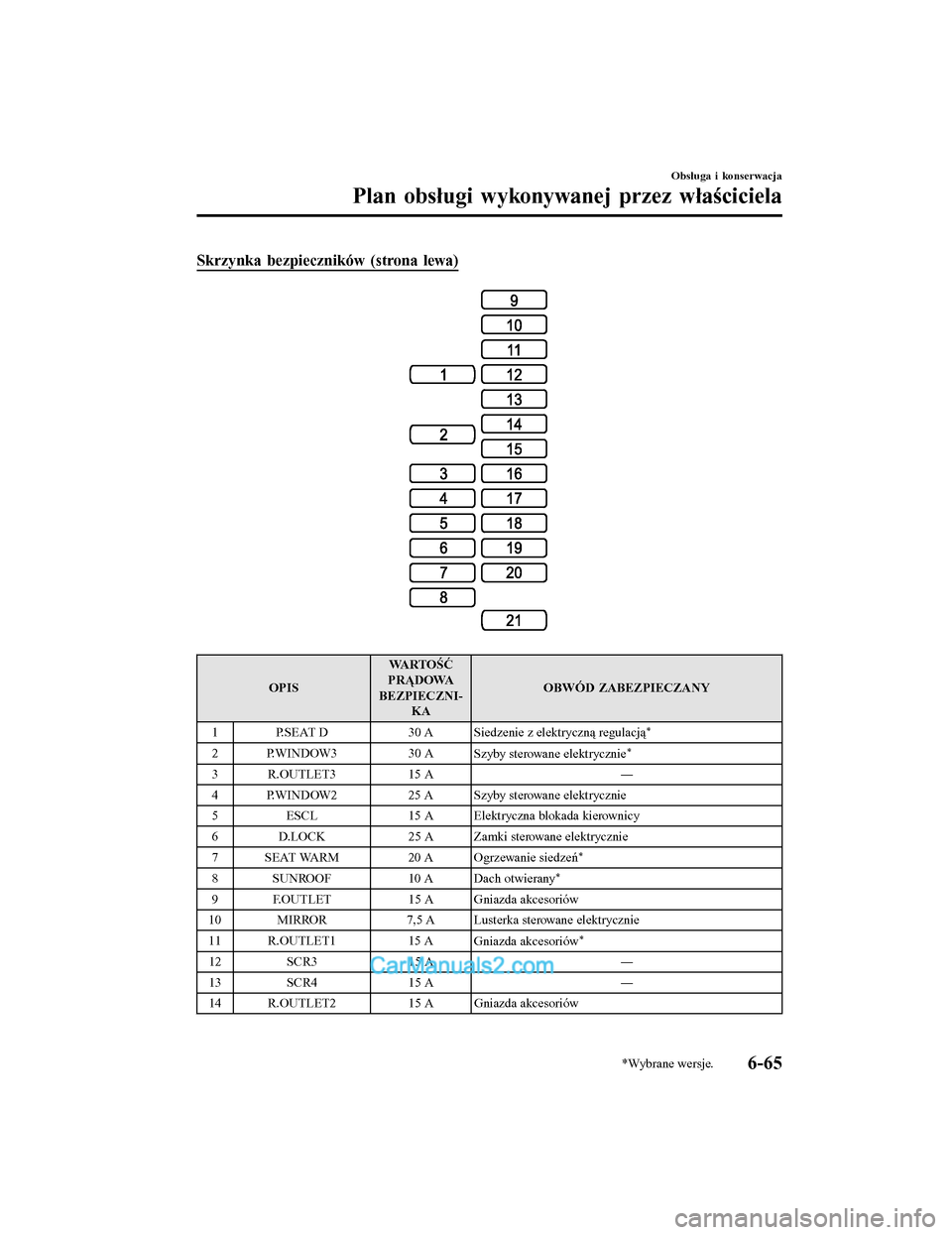

Skrzynka bezpieczników (strona lewa)
OPISWA R T O Ś \f
PRĄDOWA
BEZPIECZNI- KA OBWÓD ZABEZPIECZANY
1P.SEAT D 30 A Siedzenie z elektryczną regulacją
*
2 P.WINDOW330 A
Szyby sterowane elektrycznie*
3 R.OUTLET3 15 A ―
4 P.WINDOW2 25 A Szyby sterowane elektrycznie
5 ESCL 15 A Elektryczna blokada kierownicy
6 D.LOCK 25 A Zamki sterowane elektrycznie
7SEAT WARM 20 A Ogrzewanie siedzeń
*
8 SUNROOF10 A
Dach otwierany*
9 F.OUTLET 15 A Gniazda akcesoriów
10 MIRROR 7,5 A Lusterka sterowane elektrycznie
11 R.OUTLET1 15 A
Gniazda akcesoriów
*
12 SCR3 15 A ―
13 SCR4 15 A ―
14 R.OUTLET2 15 A Gniazda akcesoriów
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
*Wybrane wersje.6-65
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

OPISWA R T O Ś \f
PRĄDOWA
BEZPIECZNI- KA OBWÓD ZABEZPIECZANY
15 USB 7,5 A
Zasilający port USB
*
16 PLG 20 A Elektrycznie sterowana pokrywa bagażnika*
17 M.DEF 7,5 A
Ogrzewanie lusterek*
18 R.SEAT W 20 A
Ogrzewanie siedzeń*
19 ―― ―
20 AT IND 7,5 AWskaźnik włączonego
biegu (Automatyczna skrzynia bie-
gów)
*
21 P.SEAT P 30 A
Siedzenie z elektryczną regulacją*
Obsługa i konserwacja
Plan obsługi wykonywanej przez właściciela
6-66*Wybrane wersje.
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

Konserwacja zewnętrzna
Powłoka lakiernicza Twojej Mazdy
wykonana jest w oparciu o najnowsze
osiągnięcia technologiczne, zarówno pod
względem zastosowanych materiałów, jak
i metod nanoszenia.

Jednakże, jeżeli lakier nie będzie
odpowiednio pielęgnowany, oddziaływanie
środowiska może uszkodzić jego
właściwości ochronne.

Poniżej podajemy kilka przykładów
możliwego uszkodzenia i zalecenia, jak im
zapobiec.
Trawienie spowodowane kwaśnym
deszczem lub zanieczyszczeniami
przemysłowymi
Wyjaśnienie
Zanieczyszczenia przemysłowe
i zanieczyszczenia pochodzące z emisji
spalin samochodowych unoszą się
w powietrzu i mieszają z deszczem lub
rosą, tworząc kwasy. Kwasy te mogą
osiadać na powierzchniach lakierowanych
samochodu. Ponieważ woda odparowuje,
kwasy stają się coraz bardziej stężone
i mogą uszkodzić lakierowane
powierzchnie.
Im dłużej kwasy pozostają na
powierzchni, tym większa jest możliwość
jej uszkodzenia.
Zapobieganie
Zapobieganie Aby zabezpieczyć
powierzchnie lakierowane, konieczne jest
mycie i woskowanie samochodu, zgodnie
z instrukcjami podanymi w tym rozdziale.
Czynności te wykonaj natychmiast, gdy
zauważysz, że kwaśny deszcz osiadł na
powierzchniach lakierowanych
samochodu.
Uszkodzenia spowodowane odchodami
ptaków, owadami lub żywicą z drzew
Wyjaśnienie
Odchody ptaków zawierają kwasy. Jeżeli
nie zostaną usunięte, mogą spowodować
utratę połysku i zmianę koloru warstwy
lakieru samochodu.

Kiedy owady rozbiją się o powierzchnię
lakierowaną, ich rozkładające się szczątki
tworzą związki korozyjne. Jeżeli nie
zostaną usunięte, mogą spowodować
wżery utratę połysku i zmianę koloru
warstwy wierzchniej lakieru samochodu.

\bywica z drzew utwardza się i mocno
przywiera do warstwy lakieru. Jeżeli
spróbujesz ją zdrapać, możesz wraz z nią
usunąć część warstwy lakieru.
Zapobieganie
Aby zabezpieczyć powierzchnie
lakierowane, konieczne jest mycie
i woskowanie Twojej Mazdy, zgodnie
z instrukcjami podanymi w tym rozdziale.
Powinno to zostać wykonane jak
najszybciej.

Odchody ptaków można usunąć miękką
gąbką i wodą. Jeżeli jesteś w podróży,
problem ten może także rozwiązać
nawilżona chusteczka. Oczyszczona
powierzchnia powinna zostać
nawoskowana zgodnie z instrukcjami
podanymi w tym rozdziale.
Obsługa i konserwacja
Konserwacja samochodu
6-67
2017-7-17 16:09:52Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

Owady i żywice z drzew najlepiej usuwać
miękką gąbką i wodą lub dostępnymi
w handlu chemicznymi środkami
czyszczącymi.

Inną metodą jest przykrycie zabrudzonej
powierzchni nawilżoną gazetą na około 1–
2 godziny. Po usunięciu gazety spłucz
pozostałości zanieczyszczeń wodą.
Plamy po wodzie
Wyjaśnienie
Deszcz, mgła, rosa i nawet woda z kranu
mogą zawierać szkodliwe minerały, takie
jak sól i wapno. Jeżeli wilgoć zawierająca
te minerały osiądzie na samochodzie
i odparuje, minerały zagęszczą się
i utwardzą w formie białych plam. Plamy
te mogą uszkodzić powierzchnię
lakierowaną samochodu.
Zapobieganie
Zapobieganie Aby zabezpieczyć
powierzchnie lakierowane, konieczne jest
mycie i woskowanie samochodu, zgodnie
z instrukcjami podanymi w tym rozdziale.
Czynności te wykonaj natychmiast po
zaobserwowaniu plam po wodzie na
powierzchniach lakierowanych
samochodu.
Odpryskiwanie lakieru
Wyjaśnienie
Odpryskiwanie lakieru występuje, gdy
żwir wyrzucany spod kół innego
samochodu uderza w Twój samochód.
Jak uniknąć odpryskiwania lakieru
Utrzymywanie bezpiecznej odległości od
poprzedzającego samochodu zmniejsza
możliwość powstania odprysków lakieru
przez wyrzucany żwir spod jego kół.
UWAGA
•Strefy powstawania odprysków
zmieniaj\b się wraz z prędkości\b
samochodu. Na przykład podczas jazdy
z prędkości\b 90 km/h strefa powstania
odprysków wynosi 50 m.
•W niskich temperaturach lakier
samochodu utwardza się. Zwiększa to
możliwość powstania odprysków.
•Odpryski lakieru mog\b prowadzić do
tworzenia się rdzy na powierzchni
Twojej Mazdy. Zanim się tak stanie,
napraw uszkodzone powierzchnie,
używaj\bc farby zaprawkowej Mazdy
zgodnie z instrukcjami podanymi w tym
rozdziale. Niewykonanie naprawy może
prowadzić do powstania poważnych
ognisk korozji na uszkodzonej
powierzchni i kosztownych napraw.

Podczas używania czyszczących środków
chemicznych lub past polerskich
przestrzegaj wszystkich instrukcji
podanych na opakowaniach. Przeczytaj
wszystkie uwagi i ostrzeżenia.
Obsługa i konserwacja
Konserwacja samochodu
6-68
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

▼Konserwacja powierzchni
lakierowanych
Mycie
PRZESTROGA

Gdy dźwignia wycieraczek szyb znajduje
się w pozycji
, a wł\bcznik zapłonu
w pozycji ON, wycieraczki mog\b
uruchomić się automatycznie
w następuj\bcych przypadkach:
 Gdy szyba przednia zostanie dotknięta
lub przetarta szmatk\b nad czujnikiem
deszczu.
 Gdy szyba przednia zostanie uderzona
ręk\b lub innym przedmiotem ze strony
zewnętrznej lub wewnętrznej.
Nie dotykaj przedniej szyby ręk\b i nie
używaj skrobaczki, gdy wł\bcznik zapłonu
znajduje się w pozycji ON, a dźwignia
sterowania wycieraczkami znajduje się
w pozycji
, ponieważ uruchomione
automatycznie wy cieraczki mog\b
spowodować obrażenia palców lub ulec
uszkodzeniu.
Jeśli zamierzasz oczyścić przedni\b szybę,
upewnij się, czy wycieraczki s\b
całkowicie wył\bczone – jest to ważne
zwłaszcza przy usuwaniu lodu lub śniegu
– gdy silnik samochodu pracuje.
 Nie płucz wod\b komory silnika.
W przeciwnym razie możesz mieć
problemy z uruchomieniem silnika lub
uszkodzić komponenty elektryczne.
 Podczas mycia i woskowania
samochodu uważaj, aby nie wywierać
nadmiernej siły w żadnym miejscu na
dachu samochodu. W przeciwnym razie
blacha może zostać wgnieciona.
Aby zabezpieczyć powierzchnie
lakierowane przed rdzą i uszkodzeniem,
myj samochód dokładnie i często,
przynajmniej raz na miesiąc, letnią lub
zimną wodą.
Jeżeli samochód nie jest myty właściwie,
powierzchnia lakierowana może zostać
porysowana. Poniżej podajemy przykłady,
kiedy może nastąpić porysowanie.

Porysowanie powierzchni lakieru może
nastąpić, gdy:
•Samochód jest myty bez wcześniejszego
opłukania z kurzu lub innych zabrudzeń.
•Samochód jest myty szorstką, suchą lub
brudną szmatą.
•Samochód jest myty w myjni, która
stosuje brudne lub zbyt twarde szczotki.
•Środki czyszczące lub wosk zawierają
materiały ścierne.
UWAGA
•Mazda nie ponosi odpowiedzialności za
zarysowania powstałe w automatycznych
myjniach samochodowych lub
spowodowane niewłaściwym myciem.
•Zarysowania s\b bardziej widoczne na
samochodach lakierowanych ciemnymi
lakierami.
Aby zminimalizować zarysowania
powierzchni lakierowanych samochodu:
•Przed umyciem opłucz samochód
z kurzu i innych zabrudzeń, używając
letniej lub zimnej wody.
•Podczas mycia samochodu stosuj dużo
letniej lub zimnej wody i miękkiej
szmatki. Nie używaj szmatek
nylonowych.
Obsługa i konserwacja
Konserwacja samochodu
6-69
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf
