2017 MAZDA MODEL CX-5 Instrukcja Obsługi (in Polish)

Ostrzeżenie/Lampka ostrzegawcza dot. KLUCZA*
Należy podjąć odpowiednie działania i sprawdzić, czy lampka ostrzegawcza zgasła.

PiktogramPrzyczynaDziałanie, jakie należy podjąć
(Białe)
Ostrzeżenie dotyczące KLUCZA Bateria klucza jest rozładowana.
Wymień baterię w kluczu (strona 6-45).
(Czerwona)
(Miga)
Lampka ostrzegawcza KLUCZA Bateria klucza jest rozładowana.
Wymień baterię w kluczu (strona 6-45).
Klucz znajduje się poza zasięgiem działa-
nia. Umieść klucz w zasięgu działania (strona
3-7).
Klucz umieszczony jest w takich miejscach
we wnętrzu nadwozia, gdzie systemowi
trudno go wykryć.
Obcy klucz, podobny w działaniu do klucza
Twojego samochodu, znajduje się w zasięgu
działania. Zabierz obcy klucz, podobny w działaniu
do Twojego klucza, z zasięgu działania.
Wyłącznik zapłonu nie został ustawiony
w położeniu OFF, klucz zabrano z samo-
chodu i wszystkie drzwi są zamknięte. Umieść klucz z powrotem w samochodzie.
W razie awarii
Lampki ostrzegawcze, sygnaliz
acyjne i sygnały dźwiękowe
7-64*Wybrane wersje.
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

Komunikat pojawiający się na wyświetlaczuwielofunkcyjnym
Jeśli system ma do przekazania informację o stanie samochodu, komunikat pojawia się na
wyświetlaczu wielofunkcyjnym. Zapoznaj się z komunikatem i podejmij odpowiednie
działania.

(Przykładowy komunikat)
Wciśnij pedał
hamulca, aby
zwolnić hamulec
postojowy
Jeśli włącza się/miga lampka ostrzegawcza lub na wyświetlaczu pojawia się symbol,
sprawdź informacje dotyczące lampki ostrzegawczej lub symbolu. (strona 4-46)
Wyświetlacz WartośćDziałanie, jakie należy podjąć
Przesu\b dzwignię
zmiany biegów
w położenie „P”Pojawia się, gdy przycisk Start wciśnię-
to, gdy dźwignia wybierania biegów nie
znajdowała się w pozycji P. Ustaw dźwignię zmiany biegów w pozy-
cji P.
Wciśnij pedał
hamulca, aby
uruchomić silnikPojawia się, gdy naciśnięto przycisk
Start przy niewciśniętym pedale hamul-
ca.Wciśnij pedał hamulca i naciśnij przy-
cisk Start ponownie.
Wciśnij pedał
sprzęgła, aby
uruchomić silnik
Pojawia się, gdy naciśnięto przycisk
Start przy niewciśniętym pedale sprzęg-
ła.Wciśnij pedał sprzęgła i naciśnij przy-
cisk Start ponownie.
Kierownica
zablokowana
Pojawia się, gdy kierownica jest zabloko-
wana.
Zwolnij blokadę kierownicy.
Wciśnij pedał
hamulca, aby
zwolnić hamulec
postojowyPojawia się, gdy użyto przełącznika
elektromechaniczneg
o hamulca postojo-
wego (EPB) bez wciśnięcia pedału ha-
mulca. Używaj przełącznika elektromechanicz-
nego hamulca postojowego (EPB) przy
wciśniętym pedale hamulca.
W razie awarii
Lampki ostrzegawcze, sygnalizacyjne i sygnały dźwiękowe
7-65
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

WyświetlaczWartośćDziałanie, jakie należy podjąć
Automat. blok.
ham. nied.
Wciśn. ham.
do poł. blok.
Pojawia się w momencie wystąpienia
problemu związanego z układem hamul-
cowym, gdy samochód jest unierucho-
miony przez funkcję AUTOHOLD lub
podczas sterowania zatrzymaniem samo-
chodu przez aktywny tempomat z funk-
cją Stop & Go (system MRCC z funkcją
Stop & Go). Naciśnij pedał hamulca.
Wyłącz funkcję AUTOHOLD lub ak-
tywny tempomat z funkcją Stop & Go
(system MRCC z funkcją Stop & Go)
i poddaj swój samochód kontroli przez
specjalistyczny serwis. Zalecamy Auto-
ryzowaną Stację Obsługi Mazdy.
Zbyt duże nach.
Niebezp.
stoczenia się poj.
po zatrz.Informuje o ryzyku, że samochód nie
będzie utrzymywany w miejscu przez
funkcję AUTOHOLD, na przykład na
stromych wzniesieniach.
Naciśnij i przytrzymaj swoją stopę na
pedale hamulca.
Aby wył. syst.
Auto Hold, pedał
ham. musi być
wciśnięty
Pojawia się, jeśli działanie funkcji zosta-
je anulowane bez wciśnięcia pedału ha-
mulca, gdy samochód jest unierucho-
miony przez funkcję AUTOHOLD lub
podczas sterowania zatrzymaniem samo-
chodu przez aktywny
tempomat z funk-
cją Stop & Go (system MRCC z funkcją
Stop & Go). Wciśnij pedał hamulca podczas wyłą-
czania funkcji AUTOHOLD lub stero-
wania zatrzymaniem samochodu w ra-
mach aktywnego tempomatu z funkcją
Stop & Go (systemu MRCC z funkcją
Stop & Go).
W razie awarii
Lampki ostrzegawcze, sygnaliz
acyjne i sygnały dźwiękowe
7-66
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

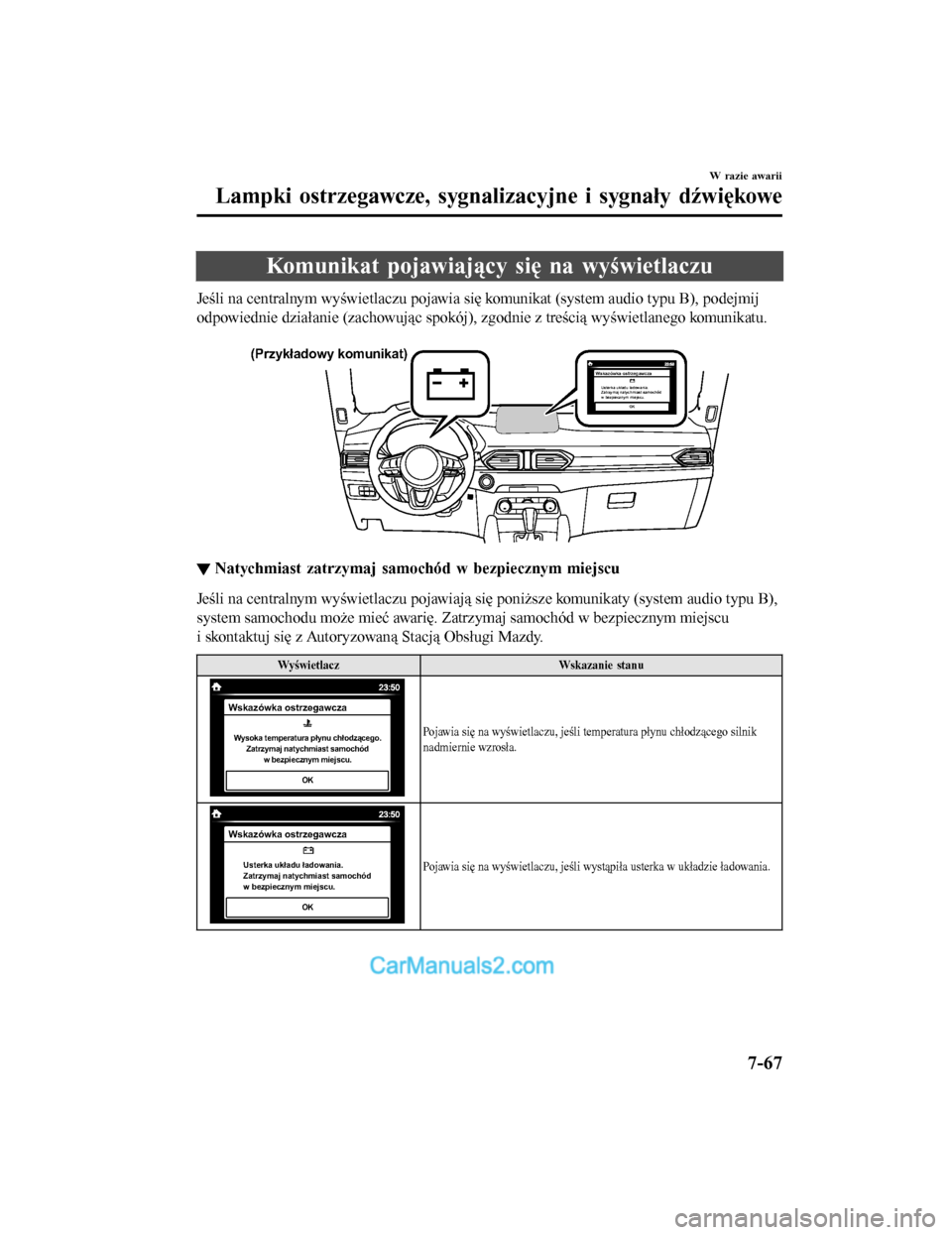

Komunikat pojawiający się na wyświetlaczu
Jeśli na centralnym wyświetlaczu pojawia się komunikat (system audio typu B), podejmij
odpowiednie działanie (zachowując spokój), zgodnie z treścią wyświetlanego komunikatu.

(Przykładowy komunikat)
Wskazówka ostrzegawczaUsterka układu ładowania.
Zatrzymaj natychmiast samochód
w bezpiecznym miejscu.
OK
▼ Natychmiast zatrzymaj samoch
ód w bezpiecznym miejscu
Jeśli na centralnym wyświetlaczu pojawiają się poniższe komunikaty (system audio typu B),
system samochodu może mieć awarię. Zatrzymaj samochód w bezpiecznym miejscu
i skontaktuj się z Autoryzowaną Stacją Obsługi Mazdy.
Wyświetlacz Wskazanie stanu
Wskazówka ostrzegawcza
Wysoka temperatura płynu chłodzącego.
Zatrzymaj natychmiast samochód w bezpiecznym miejscu.
OK
Pojawia się na wyświetlaczu, jeśli temperatura płynu chłodzącego silnik
nadmiernie wzrosła.
OK
Wskazówka ostrzegawcza
Usterka układu ładowania.
Zatrzymaj natychmiast samochód
w bezpiecznym miejscu.Pojawia się na wyświetlaczu, jeśli wystąpiła usterka w układzie ładowania.
W razie awarii
Lampki ostrzegawcze, sygnalizacyjne i sygnały dźwiękowe
7-67
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

▼Sprawdzanie komunikatów na wyświetlaczu
Wyświetla się w następujących przypadkach:
Wyświetlacz
Wskazanie stanu/działania, jakie należy podjąć
Zbyt wysoka temperatura wyświetlacza.
Ekran może nie działać prawidłowo do czasu schłodzenia.
Ostrzeżenie o wys. temperaturze
OK
Pojawia się na wyświetlaczu, gdy przy wyświetlaczu centralnym panuje wysoka
temperatura.
Zalecane jest wówczas obniżenie temperatury w kabinie lub temperatury przy
wyświetlaczu centralnym i zapobieganie bezpośredniemu padaniu światła sło-
necznego na wyświetlacz.
W razie awarii
Lampki ostrzegawcze, sygnaliz acyjne i sygnały dźwiękowe
7-68
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

Kiedy słychać sygnałyostrzegawcze
▼Przypomnienie o włączonych
światłach
Jeżeli światła pozostaną włączone,
a włącznik zapłonu znajduje się
w położeniu ACC lub OFF, po otwarciu
drzwi kierowcy usłyszysz ciągły sygnał
dźwiękowy.
UWAGA
•Gdy wł\bcznik zapłonu przeł\bczono
w pozycję ACC, „Sygnał ostrzegawczy
wł\bcznika zapłonu nie w pozycji Off
(STOP)” (strona 7-70) dominuje nad
sygnałem przypominaj\bcym
o wł\bczonych światłach.
•Dostępna jest możliwość zmiany
głośności dźwięku przypomnienia
o wł\bczonych światłach.
Patrz rozdział „Możliwości
personalizacji” na stronie 9-13.
▼Sygnał ostrzegawczy układu
poduszek powietrznych/systemu
napinaczy pasów bezpiecze\bstwa
W przypadku rozpoznania problemu
w układzie poduszek powietrznych/
systemu napinaczy pasów bezpieczeństwa
oraz lampce ostrzegawczej, sygnał
ostrzegawczy będzie emitowany co minutę
przez około 5 sekund.

Sygnał ostrzegawczy układu poduszek
powietrznych/systemu napinaczy pasów
bezpieczeństwa przednich siedzeń będzie
emitowany przez około 35 minut.
Skonsultuj się jak najszybciej ze
specjalistycznym serwisem, zalecamy
Autoryzowaną Stację Obsługi Mazdy.
OSTRZE
ŻENIE
Nie jedź samochodem, je\bli emitowany jest
sygnał ostrzegawczy układu poduszek
powietrznych/systemu napinaczy pasów
bezpieczeństwa:
Jazda z emitowanym sygnałem
ostrzegawczym układu poduszek
powietrznych/systemu napinaczy pasów
bezpieczeństwa zagraża bezpieczeństwu.
W razie wypadku układ poduszek
powietrznych i napinaczy pasów
bezpieczeństwa nie zadziała, co może
doprowadzić do poważnych obrażeń lub
śmierci. Skontaktuj się
z wyspecjalizowanym serwisem, aby
możliwie jak najszybciej poddać samochód
kontroli. Zalecamy Autoryzowane Stacje
Obsługi Mazdy.
W razie awarii
Lampki ostrzegawcze, sygnalizacyjne i sygnały dźwiękowe
7-69
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

▼Sygnał ostrzegawczy pasa
bezpiecze\bstwa
Siedzenie przednie
Jeśli samochód przekracza prędkość około
20 km/h, a pas bezpieczeństwa kierowcy
lub pasażera przedniego nie jest zapięty,
sygnał ostrzegaczy emitowany jest
w trybie ciągłym. Jeśli pas nadal nie jest
zapięty, sygnał dźwiękowy ustaje, po czym
emitowany jest nadal przez około 90
sekund. Sygnał dźwiękowy ustaje, jeśli pas
kierowcy lub pasażera przedniego zostanie
zapięty.
UWAGA
•Umieszczanie ciężkich przedmiotów na
siedzeniu pasażera przedniego może
spowodować, że ostrzeżenie dotycz\bce
pasa pasażera zadziała, w zależności od
masy takich przedmiotów.
•W celu umożliwienia poprawnego
działania czujnika obecności na
przednim siedzeniu pasażera, nie
umieszczaj na siedzeniu dodatkowych
poduszek i nie siadaj na nich. Czujnik
może nie działać prawidłowo, ponieważ
dodatkowa poduszka może powodować
zakłócenia jego pracy.
•Jeśli przednie siedzenie pasażera
zostanie zajęte przez małe dziecko,
istnieje możliwość niewł\bczenia się
sygnału dźwiękowego.
Siedzenie tylne
*
Sygnał ostrzegawczy emitowany jest tylko
wówczas, jeśli pas bezpieczeństwa
siedzenia został rozpięty, mimo iż
wcześniej był zapięty.
▼ Sygnał ostrzegawczy włącznika
zapłonu znajdującego się w pozycji
innej niż OFF (STOP)
Modele europejskie
Jeśli po ustawieniu włącznika zapłonu
w pozycji ACC drzwi kierowcy zostaną
otwarte, wówczas zostanie wyemitowany 6
razy sygnał dźwiękowy, aby powiadomić
kierowcę, że włącznik zapłonu nie został
ustawiony w pozycji OFF (STOP).
W takim stanie system zdalnego
otwierania nie będzie działał, samochód
nie zostanie zablokowany, a akumulator
może zostać rozładowany.
Modele spoza Europy
Jeśli po ustawieniu włącznika zapłonu
w pozycji ACC drzwi kierowcy zostaną
otwarte, wówczas zostanie wyemitowany
ciągły sygnał dźwiękowy, aby powiadomić
kierowcę, że włącznik zapłonu nie został
ustawiony w pozycji OFF (STOP).
W takim stanie system zdalnego
otwierania nie będzie działał, samochód
nie zostanie zablokowany, a akumulator
może zostać rozładowany.
W razie awarii
Lampki ostrzegawcze, sygnaliz
acyjne i sygnały dźwiękowe
7-70*Wybrane wersje.
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

▼Sygnał ostrzegawczy klucza
wyjętego z pojazdu
Samochody z zaawansowanym
systemem zdalnego otwierania
Jeśli klucz zostanie zabrany z samochodu,
gdy włącznik zapłonu nie jest ustawiony
w pozycji OFF, a wszystkie drzwi są
zamknięte, sygnał dźwiękowy emitowany
poza samochodem będzie słychać 6 razy,
również 6 razy będzie emitowany sygnał,
który słychać wewnątrz samochodu
i w zestawie wskaźników będzie stale
migać lampka ostrzegawcza klucza
(czerwona), aby poinformować kierowcę,
że włącznik zapłonu nie został ustawiony
w pozycji OFF.
Samochody bez zaawansowanego
systemem zdalnego otwierania
Jeśli klucz zostanie zabrany z samochodu,
gdy włącznik zapłonu nie jest ustawiony
w pozycji OFF, a wszystkie drzwi są
zamknięte, we wnętrzu nadwozia będzie
słychać 6 razy sygnał dźwiękowy i lampka
ostrzegawcza klucza (czerwona)
w zestawie wskaźników włączy się, aby
poinformować kierowcę, że włącznik
zapłonu nie został ustawiony w pozycji
OFF.
UWAGA
Ponieważ klucz wykorzystuje fale radiowe
o niskim natężeniu ostrzeżenie o kluczu
znajduj\bcym się poza samochodem może
uaktywnić się, jeśli klucz znajduje się
w pobliżu metalowego przedmiotu lub
w miejscu o słabym odbiorze sygnału.
▼Sygnał ostrzegawczy niedziałającego
przycisku żądania
(z zaawansowanym systemem
zdalnego otwierania)
Jeśli przycisk żądania został naciśnięty
przy otwartych lub niedomkniętych
drzwiach albo włącznik zapłonu nie został
ustawiony w pozycji OFF, gdy klucz
znajduje się w zasięgu działania, na
zewnątrz słychać będzie przez około 2
sekundy sygnał dźwiękowy informujący
kierowcę, że nie można zablokować drzwi
lub pokrywy bagażnika.
▼Sygnał ostrzegawczy klucza
pozostawionego w bagażniku
(z zaawansowanym systemem
zdalnego otwierania)
Gdy klucz pozostanie w bagażniku przy
zablokowanych wszystkich drzwiach
i pokrywie bagażnika, sygnał dźwiękowy
będzie emitowany na zewnątrz przez około
10 sekund, aby przypomnieć kierowcy, że
klucz pozostał w bagażniku. W takiej
sytuacji należy zabrać klucz, naciskając
przycisk elektrycznego otwierania
bagażnika i otwierając pokrywę. Klucz
wyjęty z bagażnika może nie działać,
ponieważ jego funkcje zostały
tymczasowo wstrzymane. Aby przywrócić
działanie klucza, wykonaj stosowną
procedurę (strona 3-8).
W razie awarii
Lampki ostrzegawcze, sygnalizacyjne i sygnały dźwiękowe
7-71
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf
