2017 MAZDA MODEL CX-5 Instrukcja Obsługi (in Polish)

(Poza Europą)
Jeśli chodzi o foteliki dziecięce, jakie mogą być instalowane w Twojej Mazdzie, skonsultuj się ze specjalistycznym
serwisem, zalecamy Autoryzowaną Stację Obsługi Mazdy.
X = Pozycja niedozwolona dla fotelików ISOFIX w tej grupie wagowej i/lub klasie.
Foteliki dziecięce w standardzie i-Size
Samochody z etykietą na przedniej powierzchni oparcia tylnego siedzenia są
przystosowane do montażu fotelików dziecięcych w standardzie i-Size.
W przypadku instalowania fotelika dla dziecka na siedzeniu tylnym zapoznaj się
z instrukcjami producenta fotelika oraz z sekcją „Z użyciem zaczepu ISOFIX” na stronie
2-43.
Umiejscowienie etykiety
Fotelik dziecięcy w standardzie i-Size może być zainstalowany na danym siedzeniu w nastę-
pujący sposób:
Siedzenie pasażera przedniego Tylne siedzenie (zew-
nętrzne) Tylne siedzenie (środko-
we)
Foteliki dziecięce w stan- dardzie i-Size Xi
-UX
Opis oznaczeń literowych użytych w powyższej tabeli:
i-U = Przystosowane do fotelika dziecięcego w standardzie i-Size typu „uniwersalnego”, zwróconego przodem lub
tyłem do kierunku jazdy.
X = Położenie nieprzystosowane do fotelika dziecięcego w standardzie i-Size typu „uniwersalnego”.
UWAGA
•Fotelik dziecięcy w standardzie i-Size to fote lik, który uzyskał certyfikat kategorii i-Size
zgodnie z regulaminem 129 EKG.
•Samochody z etykiet\b na przedniej powierzchni oparcia tylnego siedzenia nie s\b
przystosowane do montażu fotelików dziecięcych w standardzie i-Size.
Podstawowe wyposażenie związane z bezpiecze\bstwem
Foteliki dla dzieci
2-40
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

Foteliki dla dzieci zabezpieczane pasami bezpiecze\bstwa
Grupa Wiek WagaTyp
fotelików
dla dzieci Siedzenie pasażera przedniego
Siedze-
nie tyl-ne
(zew-
nętrzne) Siedze-
nie tyl-
ne
(środko- we)
Bez sys-
temu
wykry- waniaobec-ności
i postu- ry
przed- niego
pasaże- ra Z systemem wykrywa-
nia obecności i postury przedniego pasażera
(Poduszkawłączona)(Poduszka
wyłączona)
GRUPA 0 Do około 9
miesięcy Do 10 kgKo ł y s k a d l a
niemowląt XX XU
L
*1*3
GRUPA 0Do około 2
lat Do 13 kg Ko ł y s k a d l a
niemowląt XX XU
L*1*3
GRUPA 1Od około 8
miesięcy do 4 lat 9 kg
―
18 kg Fotelik dla
dzieci L*2L*2L*2UX
GRUPA 2 Od około 3
do 7 lat 15 kg ―
25 kg Fotelik dla
starszych dzieci L
*2L*2L*2U
L*1*3
GRUPA 3 Od około 6
do 12 lat 22 kg ―
36 kg Fotelik dla
starszych
dzieci L*2L*2L*2U
L*1*3
Opis oznaczeń literowych użytych w powyższej tabeli:
U = pozycja właściwa dla kategorii „uniwersalnej” fotelików zatwierdzonych do użytku w tej grupie wagowej.
L = Można instalować oryginalne foteliki dla dzieci Mazd a. Jeśli chodzi o foteliki dla dzieci, jakie mogą być
montowane w samochodzie, zapoznaj się z katalogiem akcesoriów.
X = Pozycja niedozwolona dla dzieci w tej grupie wiekowej.
*1 Gdy fotelik dla dziecka zainstalowany jest na środkowym tylnym siedzeniu, na lewym tylnym siedzeniu nie powinni siedzieć pasażerowie.
*2 W przypadku instalowania fotelika dla dziecka na siedzeniu pasażera przedniego przesuń siedzenie możliwie
jak najbardziej do tyłu. Ustaw siedzisko na najwyższym położeniu, aby pas bezpieczeństwa mógł bezpiecznie
zapiąć fotelik dla dziecka.
Patrz rozdział „Regulacja siedzenia” na stronie 2-5.
*3 Foteliki dla dzieci wyposażone w nóżkę podpierającą nie mogą być instalowane na tylnym środkowym siedzeniu.
(Inne pa\bstwa)
Stosuj się do obowiązujących przepisów prawa dotyczących korzystania z fotelików dla
dzieci w samochodzie.
Podstawowe wyposażenie zw iązane z bezpiecze\bstwem
Foteliki dla dzieci
2-41
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

Montaż fotelika dladziecka
▼Zaczepy do mocowania fotelików
Zaczepy do mocowania fotelików dla
dzieci znajdują się na wyposażeniu
samochodu. Na rysunku przedstawiono
lokalizację zaczepów. Aby zainstalować
fotelik dla dziecka, wyjmij zagłówek.
Zawsze postępuj zgodnie z instrukcją
dołączoną do fotelika dla dziecka.

Lokalizacja zaczepów do mocowania
fotelików
Podczas montażu fotelika wyposażonego
w pasek mocujący korzystaj ze
wskazanych lokalizacji zaczepów
mocujących.
Dla strony lewejDla strony prawej
OSTRZE
ŻENIE
Zawsze mocuj pasek do wła\bciwego
zaczepu:
Zamocowanie paska do niewłaściwego
zaczepu zagraża bezpieczeństwu. W razie
wypadku pasek mocuj\bcy może wypaść
z zaczepu i osłabić mocowanie fotelika.
Ewentualne przemieszczenie się fotelika
może spowodować obrażenia lub śmierć
dziecka.
Przed zainstalowaniem fotelika
dziecięcego zawsze wyjmij zagłówek:
Instalowanie fotelika dziecięcego bez
wyjęcia zagłówka zagraża
bezpieczeństwu. Fotelik może nie zostać
prawidłowo zainstalowany i w razie kolizji
może doprowadzić do obrażeń ciała lub
śmierci dziecka.
Pasek mocujący
Przód
Po wyjęciu fotelika dla dziecka
z samochodu zawsze wkładaj na miejsce
zagłówek i ustawiaj go we wła\bciwym
położeniu:
Jazda z wyjętym zagłówkiem zagraża
bezpieczeństwu, ponieważ podczas
nagłego hamowania lub kolizji głowa
pasażera nie będzie mi eć oparcia, co może
doprowadzić do poważnych lub
śmiertelnych obrażeń.
Patrz rozdział „Zagłówki” na stronie 2-17.
Podstawowe wyposażenie związane z bezpiecze\bstwem
Foteliki dla dzieci
2-42
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

▼Z użyciem pasa bezpiecze\bstwa
Podczas instalowania fotelika dla dziecka
postępuj zgodnie z dołączonymi do
produktu instrukcjami instalacji.
Ponadto wyjmij zagłówek. Jednak podczas
instalowania poduszki podwyższającej
zawsze zakładaj zagłówek na oparciu
siedzenia, na którym zostanie
zainstalowana taka poduszka.
▼Z użyciem zaczepu ISOFIX
OSTRZE
ŻENIE
Używając fotelików dla dzieci stosuj się do
zaleceń ich producenta:
Niezabezpieczony fotelik dla dziecka
stwarza zagrożenie. W razie gwałtownego
hamowania lub zderzenia może
przemieścić się, powoduj\bc poważne
obrażenia, a nawet śmierć dziecka lub
innych pasażerów. Sprawdź, czy fotelik dla
dziecka jest prawidłowo zamocowany,
zgodnie z zaleceniami jego producenta.
Sprawdź, czy fotelik jest prawidłowo
zamocowany:
Nieprawidłowo zamocowany fotelik dla
dziecka zagraża bezp ieczeństwu. Podczas
gwałtownego hamowania lub zderzenia
fotelik może uderzyć pasażerów,
powoduj\bc poważne obrażenia. Kiedy
fotelik nie jest używany, usuń go
z samochodu, umieść w bagażniku lub
przynajmniej sprawdź, czy jest prawidłowo
zamocowany w zaczepach ISOFIX.
Sprawdź, czy w pobliżu zaczepów ISOFIX
nie są pozostawione pasy bezpieczeństwa
lub inne przedmioty:
Niestosowanie się do zaleceń producenta
fotelika dla dziecka podczas jego montażu
jest niebezpieczne. Jeśli pas
bezpieczeństwa lub inny przedmiot
spowoduje nieprawidłowe zamocowanie
fotelika do zaczepów ISOFIX, fotelik może
przemieścić się podczas gwałtownego
hamowania lub zderzenia, powoduj\bc
poważne obrażenia, a nawet śmierć
dziecka lub innych pasażerów. Sprawdź,
czy w pobliżu zaczepów ISOFIX nie s\b
pozostawione pasy bezpieczeństwa lub
inne przedmioty. Zawsze stosuj się do
zaleceń producenta fotelika.
1. Najpierw ustaw siedzenie przednie tak, aby zapewnić przestrzeń pomiędzy
fotelikiem dla dziecka a siedzeniem
przednim (strona 2-5).
2. Jeśli siedzenie tylne jest pochylone,
przywróć je do pozycji pionowej.
3. Sprawdź, poprzez próbę przesunięcia
do tyłu, czy oparcie siedzenia jest
prawidłowo zablokowane.
4. Odchyl delikatnie dolną część oparcia
oraz tylną część siedziska, aby
odnaleźć mocowania systemu ISOFIX.
Typ A Typ B
Podstawowe wyposażenie zw iązane z bezpiecze\bstwem
Foteliki dla dzieci
2-43
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

UWAGA
Oznaczenia nad zaczepami ISOFIX
wskazuj\b umieszczenie zaczepów do
mocowania fotelika ISOFIX.
5. Wyjmij zagłówek. Jednak podczas
instalowania poduszki podwyższającej
zawsze zakładaj zagłówek na oparciu
siedzenia, na którym zostanie
zainstalowana taka poduszka.
Patrz rozdział „Zagłówki” na stronie
2-17.
6. Zamocuj fotelik dla dziecka przy
użyciu zaczepu ISOFIX, stosując się
do zaleceń producenta fotelika.
7. Jeśli fotelik dla dziecka posiada pasek mocujący, oznacza to, że właściwe
zamocowanie paska jest bardzo ważne
dla bezpieczeństwa dziecka. Podczas
montażu fotelika dla dziecka stosuj się
dokładnie do zaleceń jego producenta
(strona 2-42).
OSTRZE ŻENIE
Zawsze mocuj pasek do wła\bciwego
zaczepu:
Zamocowanie paska do niewłaściwego
zaczepu zagraża bezpieczeństwu. W razie
wypadku pasek mocuj\bcy może wypaść
z zaczepu i osłabić mocowanie fotelika.
Ewentualne przemieszczenie się fotelika
może spowodować ob rażenia lub śmierć
dziecka.
Zawsze wyjmuj zagłówek i instaluj fotelik
dla dziecka (o ile nie jest instalowana
poduszka podwyższająca):
Instalowanie fotelika dziecięcego bez
wyjęcia zagłówka zagraża
bezpieczeństwu. Fotelik może nie zostać
prawidłowo zainstalowany i w razie kolizji
może doprowadzić do obrażeń ciała lub
śmierci dziecka.
Pasek mocujący
Przód
Po wyjęciu fotelika dla dziecka
z samochodu zawsze wkładaj na miejsce
zagłówek i ustawiaj go we wła\bciwym
położeniu:
Jazda z wyjętym zagłówkiem zagraża
bezpieczeństwu, ponieważ podczas
nagłego hamowania lub kolizji głowa
pasażera nie będzie mi eć oparcia, co może
doprowadzić do poważnych lub
śmiertelnych obrażeń.
Patrz rozdział „Zagłówki” na stronie 2-17.
Podstawowe wyposażenie związane z bezpiecze\bstwem
Foteliki dla dzieci
2-44
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

System poduszek powietrznych (SRS) – środkiostrożności
Przedni i boczny system bezpieczeństwa (SRS) obejmuje różne rodzaje poduszek
powietrznych. Sprawdź różne rodzaje poduszek powietrznych, w jakie został
wyposażony Twój samochód, odnajdując oznaczenia „SRS AIRBAG”. Oznaczenia te
są umieszczone w miejscach, w któryc h zainstalowano poduszki powietrzne.
Poduszki powietrzne są montowane w następujących miejscach:
•Kierownica (poduszka powietrzna kierowcy)
•Deska rozdzielcza po stronie pasażera (podu szka powietrzna przedniego pasażera)
•Zewnętrzne boki oparć przednich siedzeń (boczne poduszki powietrzne)
•Przednie i tylne słupki oraz krawędzie dachu po obu stronach (kurtyny powietrzne)

Samochody na rynek rosyjski posiadają czujnik, który rozpoznaje ryzyko przewrócenia się
samochodu.

System bezpieczeństwa poduszek powietrznych stanowi dodatkową ochronę w określonych
sytuacjach, w związku z czym ważne jest, aby zawsze zapinać pasy bezpieczeństwa.

Przy niezapiętych pasach bezpieczeństwa poduszki powietrzne nie mogą zapewnić
właściwej ochrony podczas wypadku. Zapięcie pasa bezpieczeństwa jest konieczne, aby:
•Zapobiegać uderzeniu pasażera w napełniającą się poduszkę powietrzną.
•Ograniczyć możliwości obrażeń ciała przy zderzeniu, które nie powoduje otwarcia
poduszek powietrznych, jak uderzenie w tył pojazdu.
•Ograniczyć możliwość obrażeń przy zderzeniu czołowym, czołowo-bocznym lub
bocznym bądź przewróceniu się samochodu o sile zbyt małej do otwarcia poduszek
powietrznych.
•Ograniczyć możliwość wyrzucenia pasażera z samochodu.
•Ograniczyć możliwość odniesienia podczas wypadku obrażeń dolnych części ciała i nóg,
którym poduszki powietrzne nie zapewniają ochrony.
•Utrzymać kierowcę w pozycji umożliwiającej panowanie nad pojazdem.
Podstawowe wyposażenie zw iązane z bezpiecze\bstwem
System poduszek powietrznych (SRS)
2-45
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

Jeśli Twój samochód jest również wyposażony w system wykrywania obecności
i postury przedniego pasażera, szczegóły znajdziesz w rozdziale „System wykrywania
obecności i postury przedniego pasażera” (strona 2-64).
Jeśli Twój samochód jest wyposażony w system wykrywania obecności i postury przedniego
pasażera, na określony czas po włączeniu zapłonu w zestawie wskaźników włącza się
lampka sygnalizująca wyłączenie poduszki powietrznej przedniego pasażera.


Małe dzieci, które nie mogą być chronione pasami bezpieczeństwa, muszą być właściwie
zabezpieczone w foteliku dla dziecka (strona 2-27).

Sprawdź dokładnie, jaki fotelik jest konieczny dla przewożonego przez Ciebie dziecka
i stosuj się do zaleceń dotyczących montażu fotelika, zamieszczonych w niniejszej instrukcji
obsługi, jak również do zaleceń podanych przez producenta fotelika.
Podstawowe wyposażenie związane z bezpiecze\bstwem
System poduszek powietrznych (SRS)
2-46
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf

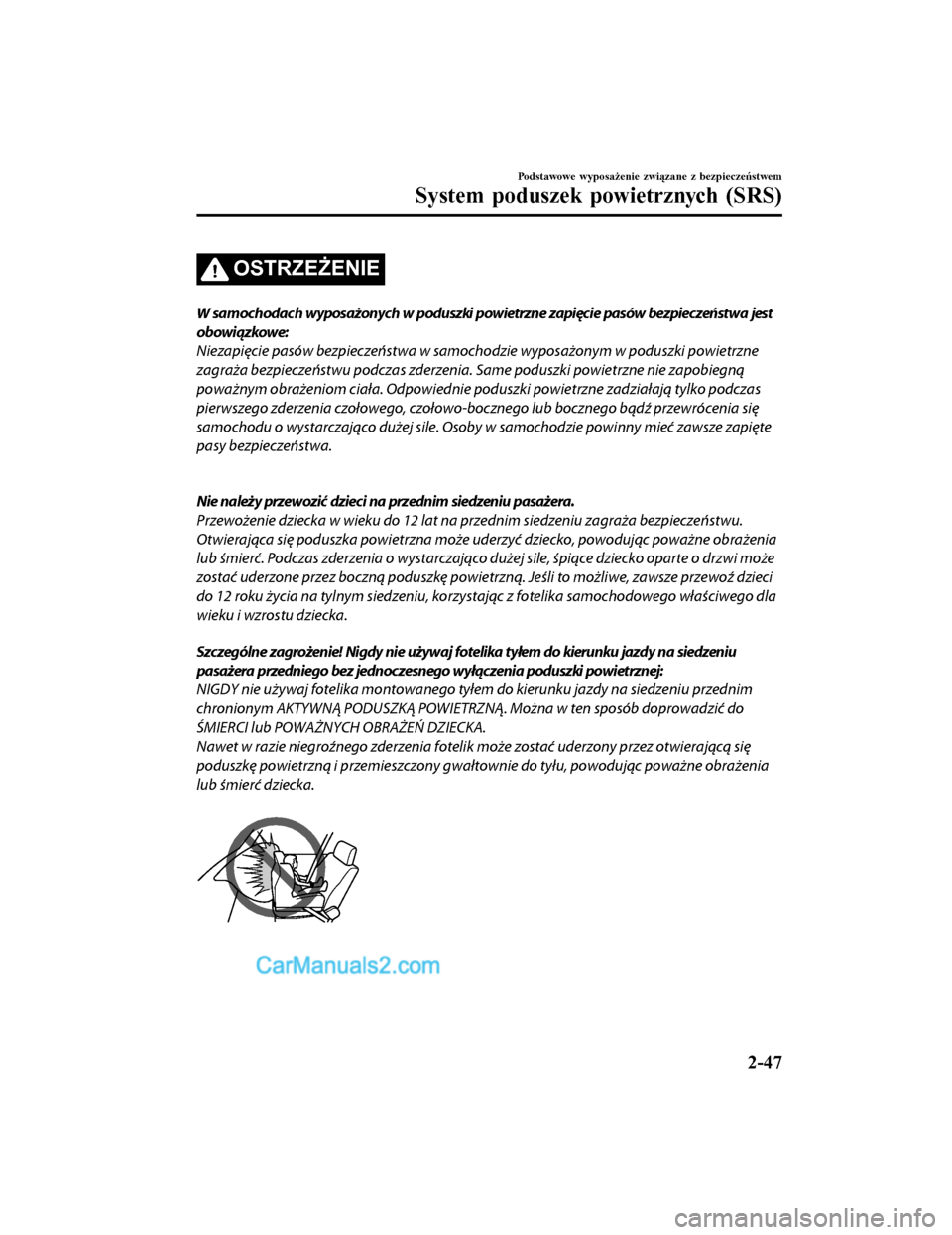

OSTRZEŻENIE
W samochodach wyposażonych w poduszki powietrzne zapięcie pasów bezpieczeństwa jest
obowiązkowe:
Niezapięcie pasów bezpieczeństwa w samo chodzie wyposażonym w poduszki powietrzne
zagraża bezpieczeństwu podczas zderzenia. Same poduszki powietrzne nie zapobiegn\b
poważnym obrażeniom ciała. Odpowiednie poduszki powietrzne zadziałaj\b tylko podczas
pierwszego zderzenia czołowego, czołowo-bocznego lub bocznego b\bdź przewrócenia się
samochodu o wystarczaj\bco dużej sile. Osoby w samochodzie powinny mieć zawsze zapięte
pasy bezpieczeństwa.

Nie należy przewozić dzieci na przednim siedzeniu pasażera.
Przewożenie dziecka w wieku do 12 lat na przednim siedzeniu zagraża bezpieczeństwu.
Otwieraj\bca się poduszka powietrzna może uderzyć dziecko, powoduj\bc poważne obrażenia
lub śmierć. Podczas zderzenia o wystarczaj\bco du żej sile, śpi\bce dziecko oparte o drzwi może
zostać uderzone przez boczn\b poduszkę powietrz n\b. Jeśli to możliwe, zawsze przewoź dzieci
do 12 roku życia na tylnym siedzeniu, korzys taj\bc z fotelika samochodowego właściwego dla
wieku i wzrostu dziecka.
Szczególne zagrożenie! Nigdy nie używaj fotelika tyłem do kierunku jazdy na siedzeniu
pasażera przedniego bez jednoczesnego wyłączenia poduszki powietrznej:
NIGDY nie używaj fotelika montowanego tyłe m do kierunku jazdy na siedzeniu przednim
chronionym AKTYWNĄ PODUSZKĄ POWIETRZN Ą. Można w ten sposób doprowadzić do
\fMIERCI lub POWAŻNYCH OBRAŻEŃ DZIECKA.
Nawet w razie niegroźnego zderzenia fotelik może zostać uderzony przez otwieraj\bc\b się
poduszkę powietrzn\b i przemieszczony gwałto wnie do tyłu, powoduj\bc poważne obrażenia
lub śmierć dziecka.

Podstawowe wyposażenie zw iązane z bezpiecze\bstwem
System poduszek powietrznych (SRS)
2-47
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf
