Page 233 of 852

System Shift-Lock
System shift-lock zapobiega przesunięciu
dźwigni z pozycji P, jeśli pedał hamulca
nie jest naciśnięty.
Aby zmienić pozycję dźwigni z P:
1. Naciśnij i przytrzymaj pedał hamulca.
2. Uruchom silnik.
3. Naciśnij i przytrzymaj przyciskblokady dźwigni zmiany biegów
(lock-release).
4. Przesuń dźwignię zmiany biegów.
UWAGA
•Gdy wł\bcznik zapłonu znajduje się
w pozycji ACC lub zapłon jest
wył\bczony, dźwigni nie można przesun\bć
z pozycji P.
•Gdy dźwignia zmiany biegów nie
znajduje się w pozycji P, wł\bcznika
zapłonu nie można ustawić w pozycji
OFF.
▼ Ręczne odblokowywanie pozycji
dźwigni
Jeśli w standardowym trybie zmiany
biegów dźwigni nie da się przesunąć
z pozycji P, trzymaj cały czas wciśnięty
pedał hamulca.
Typ A
1. Podnieś pokrywę mechanizmu
ręcznego odblokowywania pozycji
dźwigni za pomocą płaskiego
śrubokręta owiniętego kawałkiem
tkaniny.
2. Włóż śrubokręt i pchnij go ku dołowi.
Pokrywa
3. Naciśnij i przytrzymaj przyciskblokady dźwigni zmiany biegów
(lock-release).
4. Przesuń dźwignię zmiany biegów.
Aby poddać system kontroli, zwróć się do
wyspecjalizowanego serwisu. Zalecamy
Autoryzowaną Stację Obsługi Mazdy.
Typ B
1. Przy wciśniętym przycisku naciśnij przycisk zwalniania blokady dźwigni.
Przycisk zwal-
niania blokady
d\bwigni zmia-
ny biegów
(Lock-release)
Przycisk
2. Przesuń dźwignię zmiany biegów.
Aby poddać system kontroli, zwróć się do
wyspecjalizowanego serwisu. Zalecamy
Autoryzowaną Stację Obsługi Mazdy.
Podczas jazdy
Automatyczna skrzynia biegów
4-58
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf
Page 234 of 852

Pozycje dźwigni zmianybiegów
•Wskazanie pozycji dźwigni zmiany
biegów w zestawie wskaźników włącza
się. Patrz rozdział „Lampki
ostrzegawcze/sygnalizacyjne” na stronie
4-46.
•Dźwignia wybierania biegów musi
znajdować się w pozycji P lub N, aby
uruchomić rozrusznik.
P (Parkowanie)
Pozycja P blokuje skrzynię biegów
i zapobiega przemieszczeniu samochodu.
OSTRZE ŻENIE
Zawsze ustawiaj dźwignię zmiany biegów
w pozycji P i włączaj hamulec postojowy:
Ustawienie dźwigni zmiany biegów
w pozycji P bez wł\bczenia hamulca
postojowego zagraża bezpieczeństwu. Jeśli
pozycja P skrzyni biegów nie unieruchomi
samochodu, może on ruszyć i spowodować
wypadek.
PRZESTROGA
Ustawienie dźwigni zmiany biegów w P,
N lub R, gdy samochód znajduje się
w ruchu może uszkodzić skrzynię
biegów.
Wł\bczenie biegu do jazdy do przodu lub
do tyłu w momencie, gdy silnik pracuje
na obrotach wyższych niż obroty biegu
jałowego, może uszkodzić skrzynię
biegów.
R (Wsteczny)
W pozycji R samochód jedzie tylko do
tyłu. Zatrzymaj samochód, zanim
włączysz lub wyłączysz wsteczny bieg,
z wyjątkiem nielicznych sytuacji,
o których mowa w rozdziale „Ruszanie na
śliskiej nawierzchni” (strona 3-66).
UWAGA
(Z systemem czujników parkowania)
Gdy dźwignia wybierania biegów jest
ustawiona w pozycji R, a wł\bcznik zapłonu
znajduje się w pozycji ON, system
czujników parkowania jest wł\bczony
i słychać sygnał dźwiękowy.
Patrz rozdział „System czujników
parkowania” na stronie 4-256.
N (Neutralna)
W pozycji N koła i skrzynia biegów nie są
zablokowane. Samochód będzie się toczył
nawet po minimalnym pochyleniu, jeśli nie
zostanie włączony hamulec postojowy lub
naciśnięty pedał hamulca.
OSTRZE ŻENIE
Gdy silnik pracuje na obrotach wyższych
niż obroty biegu jałowego, nie przesuwaj
dźwigni z pozycji N lub P na bieg
przeznaczony do jazdy:
Zagraża to bezpie czeństwu, ponieważ
samochód może nagle ruszyć, powoduj\bc
wypadek. Jeśli tak się stanie, samochód
może nagle ruszyć, powoduj\bc wypadek
lub poważne obrażenia.
Podczas jazdy
Automatyczna skrzynia biegów
4-59
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf
Page 235 of 852

Nie przełączaj dźwigni w pozycję N
podczas jazdy:
Nie przesuwaj dźwigni w pozycję N
podczas jazdy. Zagraża to bezpieczeństwu.
Nie można zmniejszać prędkości hamuj\bc
silnikiem. Może to doprowadzić do
wypadku lub poważnego urazu.
PRZESTROGA
Nie przeł\bczaj dźwigni w pozycję N
podczas jazdy. Możesz uszkodzić skrzynię
biegów.
UWAGA
Aby zapobiec nagłemu ruszeniu
samochodu, uruchom hamulec postojowy
lub naciśnij pedał hamulca, zanim
przeł\bczysz dźwignię z pozycji N.
D (Jazda)
Pozycja D jest to normalna pozycja do
jazdy. Od chwili ruszenia skrzynia
automatycznie będzie wykorzystywać 6
przełożeń.
M (Tryb manualny)
Pozycja M jest pozycją manualnego trybu
zmiany biegów. Biegi wyższe lub niższe
można włączać za pomocą dźwigni
zmiany biegów. Patrz rozdział „Tryb
manualnej zmiany biegów” na stronie
4-61.
▼Wskazanie pozycji dźwigni zmiany
biegów
Wskazanie pozycji d\bwigni
zmiany biegów
Pozycja dźwigni jest wyświetlana, jeśli
włącznik zapłonu znajduje się w pozycji
ON.
Wskazanie pozycji dźwigni zmiany
biegów
W trybie manualnej zmiany biegów
wyświetlana jest pozycja dźwigni zmiany
biegów „M” oraz numer wybranego biegu.
Podczas jazdy
Automatyczna skrzynia biegów
4-60
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf
Page 236 of 852

▼System aktywnej adaptacyjnej
zmiany biegów (AAS)
System aktywnej adaptacyjnej zmiany
biegów (AAS) automatycznie dostosowuje
moment zmiany przełożenia do warunków
panujących na drodze i parametrów
zadanych przez kierowcę. W ten sposób
poprawia komfort jazdy. Jeżeli dźwignia
skrzyni biegów znajduje się w pozycji D
skrzynia biegów może przełączyć się do
trybu ASS w następujących
okolicznościach: podjazd pod wzniesienie,
zjazd ze wzniesienia, pokonywanie
zakrętu, jazda na dużych wysokościach,
nagłe naciśnięcie na pedał przyśpieszenia.
W zależności od warunków jazdy oraz
stanu samochodu i nawierzchni drogowej
zmiana biegów może być opóźniona lub
w ogóle nie mieć miejsca, niemniej nie
świadczy to o nieprawidłowości, ponieważ
system AAS będzie utrzymywał
optymalny bieg.
Tryb manualnej zmiany
biegów
Ten tryb daje odczucie jazdy samochodem
z manualną skrzynią biegów, czyli ze
zmianą biegów za pomocą dźwigni.
Umożliwia w ten sposób kontrolę obrotów
silnika oraz momentu obrotowego
przenoszonego na koła, podobnie jak
w manualnej skrzyni biegów, w sytuacji
gdy wymagana jest większa kontrola.
Aby włączyć tryb manualnej zmiany
biegów, przesuń dźwignię z D do M.
UWAGA
Przeł\bczanie na tryb manualnej zmiany
biegów może być wykonane podczas jazdy,
bez uszkodzenia skrzyni biegów.
Aby wyłączyć tryb manualnej zmiany
biegów, przesuń dźwignię z pozycji M do
D.
UWAGA
•Jeżeli wł\bczyłeś tryb manualnej zmiany
biegów podczas postoju samochodu,
bieg zmieni się na M1.
•Jeżeli wł\bczyłeś tryb manualnej zmiany
biegów bez naciskania na pedał
przyspieszenia podczas jazdy w pozycji
D na pi\btym/szóstym biegu, bieg zmieni
się na M4/M5.
Podczas jazdy
Automatyczna skrzynia biegów
4-61
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf
Page 237 of 852

▼Wskazania
Wskaźnik trybu manualnego zmiany
biegów
W manualnym trybie zmiany biegów
w zestawie wskaźników podświetlony jest
wskaźnik pozycji „M”.
Wskazanie pozycji dźwigni zmiany
biegów
Podświetla się numer wybranego biegu.
Wska\bnik trybu manual-
nego zmiany biegówWskazanie pozycji
d\bwigni zmiany biegów
UWAGA
•Jeżeli biegu nie można zredukować
podczas jazdy z wysok\b prędkości\b,
wskaźnik wybranego biegu mignie dwa
razy, aby zasygnalizować, że biegu nie
można zredukować (w celu
zabezpieczenia skrzyni biegów).
•Jeżeli temperatura oleju automatycznej
skrzyni biegów (ATF) jest za wysoka,
skrzynia biegów może przeł\bczyć się
z manualnego trybu zmiany biegów na
tryb automatyczny, a wskaźnik
wybranego biegu wył\bczy się. Jest to
normalna funkcja zabezpieczenia
automatycznej skrzyni biegów. Gdy
temperatura oleju automatycznej skrzyni
biegów (ATF) obniży się, wskaźnik
wybranego biegu wł\bczy się ponownie
i przywrócona zostanie praca skrzyni
w manualnym trybie zmiany biegów.
▼
Wskaźnik włączonego biegu (GSI)*
GSI pomaga Ci w zmniejszeniu zużycia
paliwa i osiągnięciu płynnego stylu jazdy.
Wyświetla w zestawie wskaźników
wybrany bieg, jak również powiadamia
kierowcę, w którym momencie powinien
zmienić przełożenie w oparciu o aktualne
warunki jazdy.
Pozycja wybranego
biegu Optymalna pozycja
biegu
Wskazanie
Warunek
Cyfra Wyświetlana jest pozycja wybranego
biegu.
i cyfraZaleca się zmianę biegu na wskazany
bieg wyższy lub niższy.
Podczas jazdy
Automatyczna skrzynia biegów
4-62*Wybrane wersje.
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf
Page 238 of 852

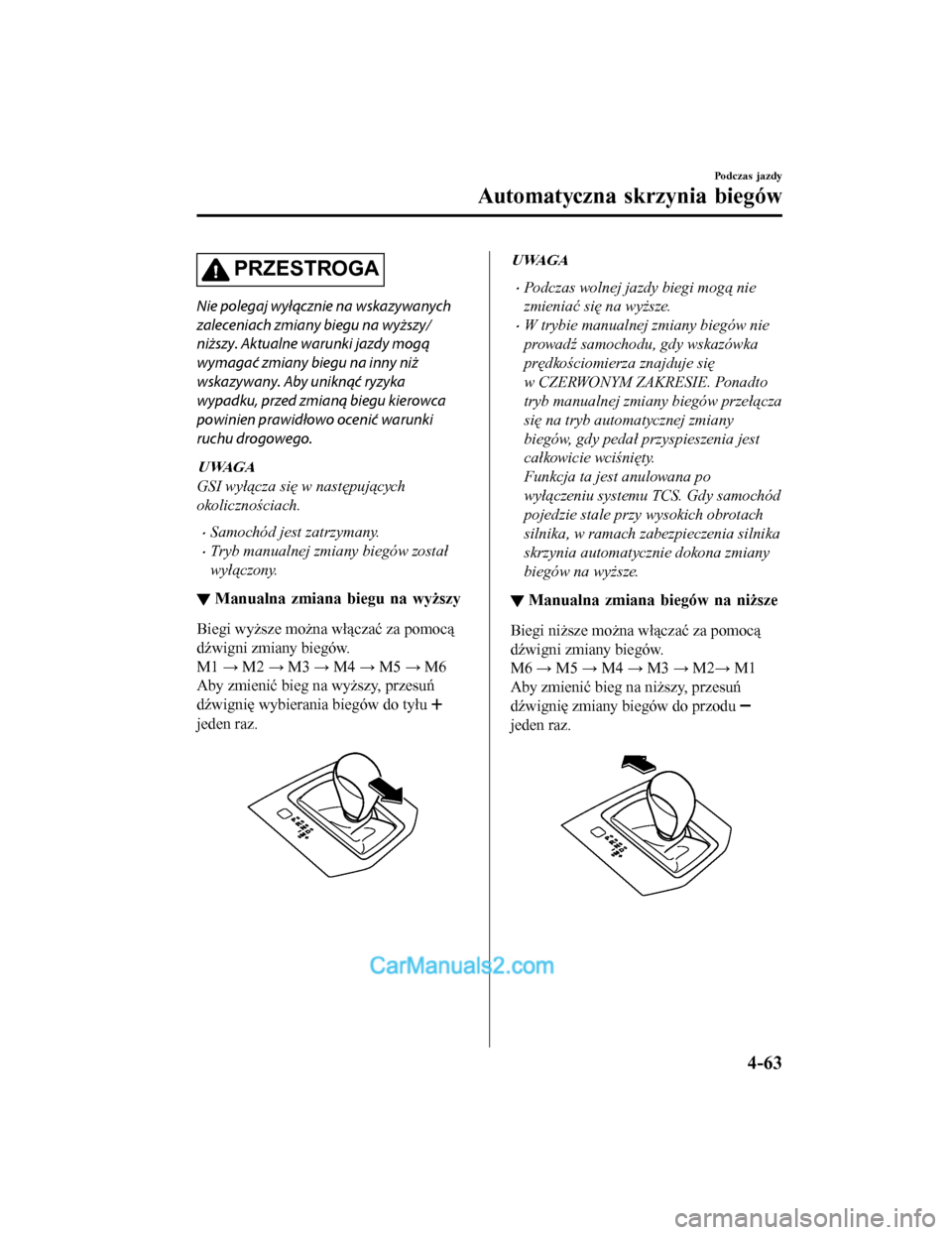

PRZESTROGA
Nie polegaj wył\bcznie na wskazywanych
zaleceniach zmiany biegu na wyższy/
niższy. Aktualne warunki jazdy mog\b
wymagać zmiany biegu na inny niż
wskazywany. Aby unikn\bć ryzyka
wypadku, przed zmian\b biegu kierowca
powinien prawidłowo ocenić warunki
ruchu drogowego.
UWAGA
GSI wył\bcza się w następuj\bcych
okolicznościach.
•Samochód jest zatrzymany.
•Tryb manualnej zmiany biegów został
wył\bczony.
▼ Manualna zmiana biegu na wyższy
Biegi wyższe można włączać za pomocą
dźwigni zmiany biegów.
M1
→ M2 → M3 → M4 → M5 → M6
Aby zmienić bieg na wyższy, przesuń
dźwignię wybierania biegów do tyłu
jeden raz.
UWAGA
•Podczas wolnej jazdy biegi mog\b nie
zmieniać się na wyższe.
•W trybie manualnej zmiany biegów nie
prowadź samochodu, gdy wskazówka
prędkościomierza znajduje się
w CZERWONYM ZAKRESIE. Ponadto
tryb manualnej zmiany biegów przeł\bcza
się na tryb automatycznej zmiany
biegów, gdy pedał przyspieszenia jest
całkowicie wciśnięty.
Funkcja ta jest anulowana po
wył\bczeniu systemu TCS. Gdy samochód
pojedzie stale przy wysokich obrotach
silnika, w ramach zabezpieczenia silnika
skrzynia automatycznie dokona zmiany
biegów na wyższe.
▼ Manualna zmiana biegów na niższe
Biegi niższe można włączać za pomocą
dźwigni zmiany biegów.
M6
→ M5 → M4 → M3 → M2→ M1
Aby zmienić bieg na niższy, przesuń
dźwignię zmiany biegów do przodu
jeden raz.
Podczas jazdy
Automatyczna skrzynia biegów
4-63
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf
Page 239 of 852

OSTRZEŻENIE
Nie hamuj silnikiem jadąc z dużą
prędko\bcią lub na \bliskiej nawierzchni:
Redukcja biegu podczas jazdy po mokrej,
ośnieżonej czy zamarzniętej nawierzchni
lub podczas jazdy z wysok\b prędkości\b
powoduje zjawisko nagłego hamowania
kół napędzanych silnikiem, które zagraża
bezpieczeństwu. Nagł a zmiana prędkości
kół może spowodować poślizg opon. Taka
sytuacja może doprowadzić do utraty
panowania nad samochodem
i w konsekwencji do wypadku.
UWAGA
•Podczas szybkiej jazdy biegi mog\b nie
zmieniać się na niższe.
•Podczas zwalniania, biegi mog\b
automatycznie redukować się
w zależności od prędkości samochodu.
•Po całkowitym wciśnięciu pedału
przyspieszenia skrzynia przeł\bczy się na
niższy bieg, odpowiedni do prędkości
samochodu. Skrzynia nie dokona
automatycznej zmiany biegów na niższe
w razie potrzeby przyspieszenia, jeśli
będzie wył\bczony system TCS.
▼ Tryb stałego drugiego biegu
Gdy dźwignia zmiany biegów zostanie
przesunięta w tył
przy prędkości
samochodu wynoszącej około 10 km/h lub
niższej, skrzynia biegów ustawi tryb
stałego drugiego biegu. Ustawiony tryb
stałego drugiego bieg u ułatwi ruszanie
z miejsca i jazdę po śliskich
nawierzchniach, na przykład pokrytych
śniegiem.
Gdy dźwignia zmiany biegów zostanie
przesunięta w tył
lub w przód
w trybie stałego drugiego biegu, tryb ten
zostanie anulowany.
▼ Limit prędkości w ramach zmiany biegów
W trybie manualnym dla każdej pozycji biegu limit prędkości jest ustawiony, jak podano
poniżej: Gdy dźwignia wybierania biegów zostaje użyta w ramach zakresu limitu prędkości,
bieg zostaje zmieniony.
Podczas jazdy
Automatyczna skrzynia biegów
4-64
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf
Page 240 of 852

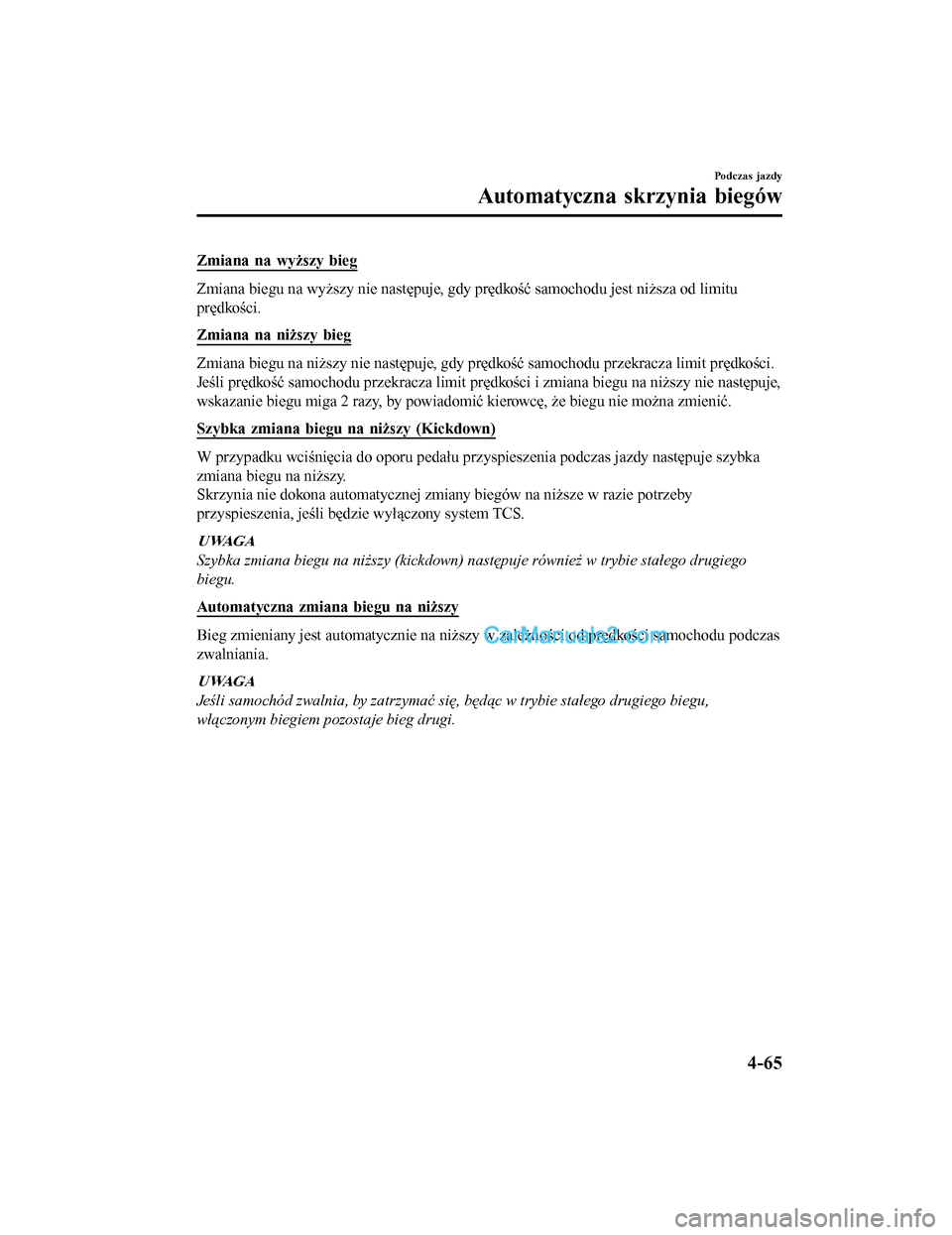

Zmiana na wyższy bieg
Zmiana biegu na wyższy nie następuje, gdy prędkość samochodu jest niższa od limitu
prędkości.
Zmiana na niższy bieg
Zmiana biegu na niższy nie następuje, gdy prędkość samochodu przekracza limit prędkości.
Jeśli prędkość samochodu przekracza limit prędkości i zmiana biegu na niższy nie następuje,
wskazanie biegu miga 2 razy, by powiadomić kierowcę, że biegu nie można zmienić.
Szybka zmiana biegu na niższy (Kickdown)
W przypadku wciśnięcia do oporu pedału przyspieszenia podczas jazdy następuje szybka
zmiana biegu na niższy.
Skrzynia nie dokona automatycznej zmiany biegów na niższe w razie potrzeby
przyspieszenia, jeśli będzie wyłączony system TCS.
UWAGA
Szybka zmiana biegu na niższy (kickdown) następuje również w trybie stałego drugiego
biegu.
Automatyczna zmiana biegu na niższy
Bieg zmieniany jest automatycznie na niższy w zależności od prędkości samochodu podczas
zwalniania.
UWAGA
Jeśli samochód zwalnia, by zatrzymać się, będ\bc w trybie stałego drugiego biegu,
wł\bczonym biegiem pozostaje bieg drugi.
Podczas jazdy
Automatyczna skrzynia biegów
4-65
2017-7-17 16:09:52 Form No. CX-5 8FY4-EE-17E-PL+L_Edition1.pdf
