2017 Hyundai Santa Fe Instrukcja Obsługi (in Polish)

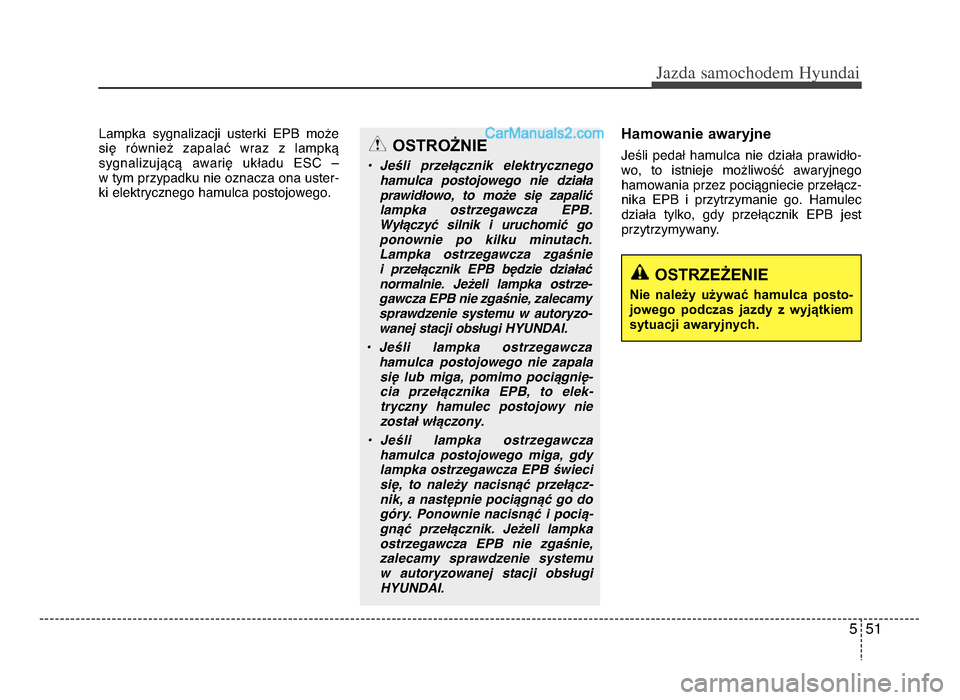

5 51
Jazda \famochodem Hyunda\b
Lampka sygnalizacji usterki ePB może
się również zapalać wraz z lampką sygnalizującą awarię układu eSC –
w tym przypadku nie oznacza ona uster-
ki elektrycznego hamulca postojowegożbHamowanie awaryjne
Jeśli pedał hamulca nie działa prawidło-
wo, to istnieje możliwość awaryjnego hamowania przez pociągniecie przełącz-
nika ePB i przytrzymanie gożb Hamulecdziała tylko, gdy przełącznik ePB jest
przytrzymywanyżbOSTROŻNIE
• Jeśli przełącznik elektrycznego hamulca postojowego nie działa
prawidłowo, to może się zapalić
lampka ostrzegawcza EPB.
Wyłączyć silnik i uruchomić go
ponownie po kilku minutach.
Lampka ostrzegawcza zgaśnie
i przełącznik EPB będzie działać
normalnie. Jeżeli lampka ostrze-
gawcza EPB nie zgaśnie, zalecamy
sprawdzenie systemu w autoryzo-
wanej stacji obsługi HYUNDAI.
• Jeśli lampka ostrzegawcza hamulca postojowego nie zapala
się

lub miga, pomimo pociągnię-
cia przełącznika EPB, to elek- tryczny hamulec postojowy nie
został włączony.
• Jeśli lampka ostrzegawcza hamulca postojowego miga, gdy
lampka ostrzegawcza EPB świeci
się, to należy nacisnąć przełącz-
nik, a następnie pociągnąć go do
góry. Ponownie nacisnąć i pocią- gnąć przełącznik. Jeżeli lampka
ostrzegawcza EPB nie zgaśnie,
zalecamy sprawdzenie systemu
w autoryzowanej stacji obsługi H YUNDAI.
OSTRZEŻENIE
Nie należy używać hamulca postożb
jowego podczas jazdy z wyjątkiemsytuacji awaryjnych.
Dm PL 5żbQXP_Lm (FL)żbqxd 16-01ż3-04 żf1:38 Page 51

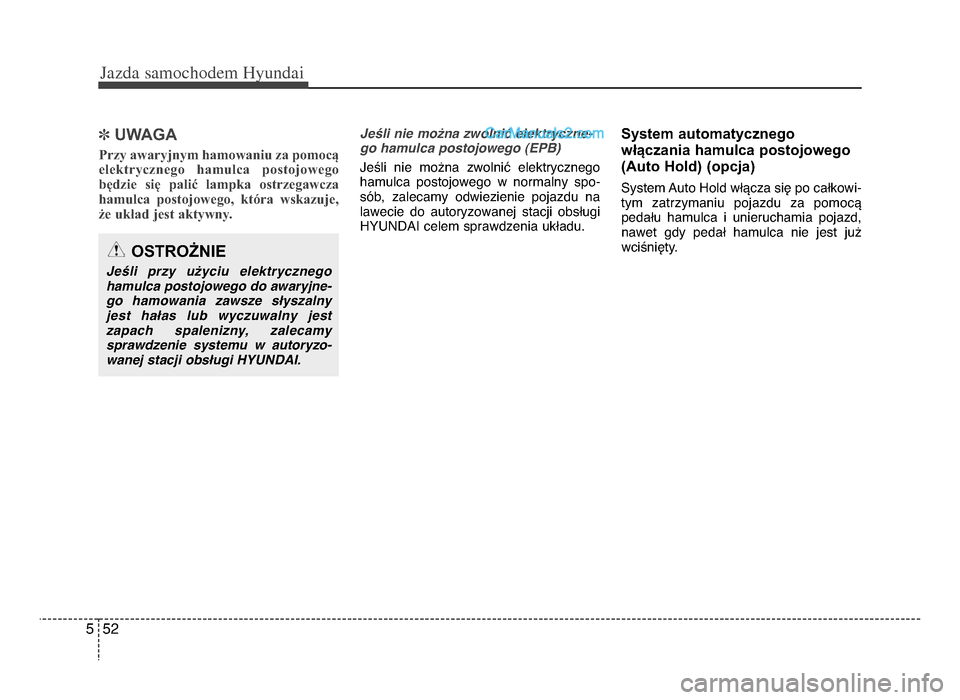

Jazda \famochodem Hyunda\b
5żf5
]UWAGA
Przy awaryjnym hamowaniu za pomocą
elektrycznego hamulca postojowego
będzie się palić lampka ostrzegawcza
hamulca postojowego, która wskazuje,
że układ jest aktywny.
Jeśli nie można zwolnić elektryczne-
go hamulca postojowego (EPB)
Jeśli nie można zwolnić elektrycznego
hamulca postojowego w normalny spo-
sób, zalecamy odwiezienie pojazdu na
lawecie do autoryzowanej stacji obsługi
HYUNDAI celem sprawdze nia układużbSystem automatycznego
włączania hamulca postojowego
(Auto Hold) (opcja)
System Auto Hold włącza się po całkowi-
tym zatrzymaniu pojazdu za pomocą
pedału hamulca i unieruchamia pojazd,nawet gdy pedał hamulca nie jest już
wciśniętyżb
OSTROŻNIE
Jeśli przy użyciu elektrycznego
hamulca postojowego do awaryjne-
go hamowania zawsze słyszalny jest hałas lub wyczuwalny jest
zapach spalenizny, zalecamy
sprawdzenie systemu w autoryzo-
wanej stacji obsługi HYUNDAI.
Dm PL 5żbQXP_Lm (FL)żbqxd 16-01ż3-04 żf1:38 Page 5żf

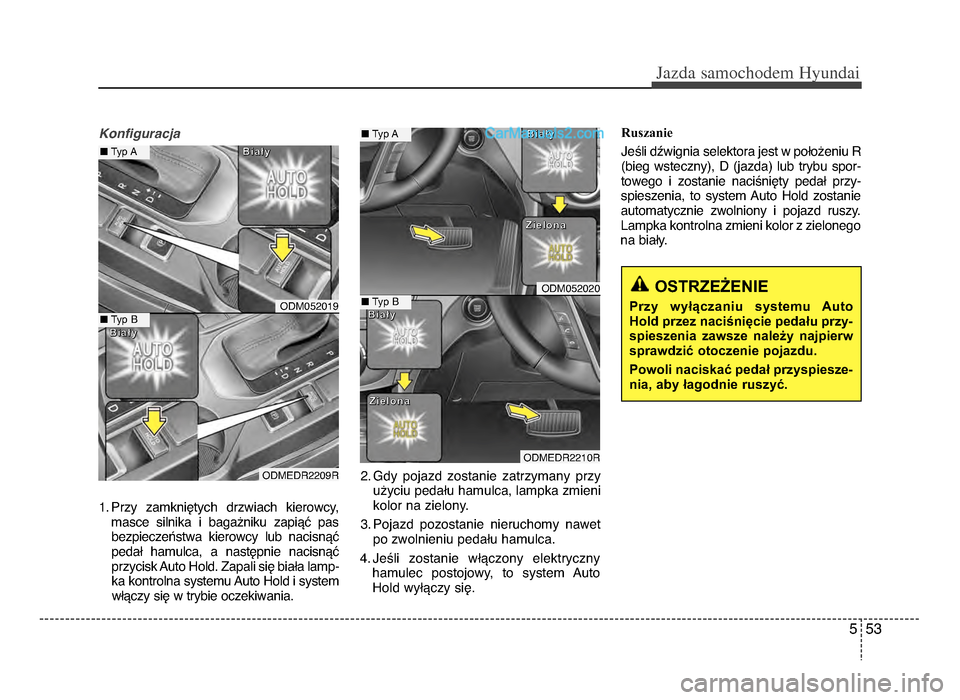

5 53
Jazda \famochodem Hyunda\b
Konfiguracja
1żb Przy zamkniętych drzwiach kierowcy,masce silnika i bagażniku zapiąć pasbezpieczeństwa kierowcy lub nacisnąć pedał hamulca, a następnie nacisnąćprzycisk Auto Holdżb Zapali się biała lamp-ka kontrolna systemu Auto Hold i system włączy się w trybie oczekiwaniażb żfżb Gdy pojazd zostanie zatrzymany przy
użyciu pedału hamulca, lampka zmieni
kolor na zielonyżb
3żb Pojazd pozostanie nieruchomy nawet po zwolnieniu p edału
hamulcażb
4żb Jeśli zostanie włączony elektryczny hamulec postojowy, to system Auto
Hold wyłączy siężb Ruszanie
Jeśli dźwignia selektora jest w położeniu R
(bieg wsteczny), D (jazda) lub trybu spor-
towego i zostanie naciśnięty pedał przy-
spieszenia, to system Auto Hold zostanie
automatycznie zwolniony i pojazd ruszyżb
Lampka kontrolna zmieni kolor z zielonego
na białyżb
OSTRZEŻENIE
Przy wyłączaniu systemu Auto
Hold przez naciśnięcie pedału przyżb
spieszenia zawsze należy najpierw
sprawdzić otoczenie pojazdu.
Powoli naciskać pedał przyspieszeżb
nia, aby łagodnie ruszyć.ODm05żf019
ODmeDRżfżf09R
n Typ A
nTyp B B
Biiaałłyy
BBiiaałłyy
ODm05żf0żf0
ODmeDRżfżf10R
n
Typ A
nTyp B B
Biiaałłyy
BBiiaałłyy
ZZiieelloonnaa
ZZiieelloonnaa
Dm PL 5żbQXP_Lm (FL)żbqxd 16-01ż3-04 żf1:38 Page 53

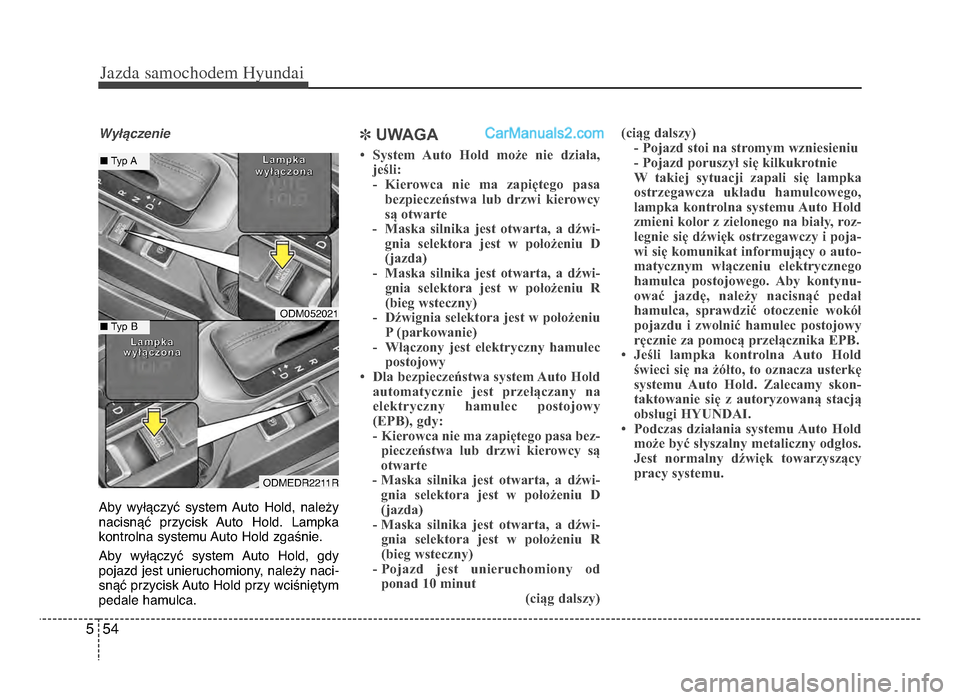

Jazda \famochodem Hyunda\b
545
Wyłączenie
Aby wyłączyć system Auto Hold, należy
nacisnąć przycisk Auto Holdżb Lampka
kontrolna systemu Auto Hold zgaśnieżb
Aby wyłączyć system Auto Hold, gdy
pojazd jest unieruchomiony, należy naci-snąć przycisk Auto Hold przy wciśniętympedale hamulcażb ]
UWAGA
• System Auto Hold może nie działa,
jeśli:
\b Kierowca nie ma zapiętego pasabezpieczeństwa lub drzwi kierowcysą otwarte
\b Maska silnika jest otwarta, a d
źwi\b
gnia

selektora jest w położeniu D
(jazda)
\b Maska silnika jest otwarta, a dźwi\b gnia selektora jest w położeniu R(bieg wsteczny)
\b Dźwignia selektora jest w położeniu P (parkowanie)
\b Włączony jest elektryczny hamulec postojowy
• Dla bezpieczeństwa system Auto Hold automatycznie jest przełączany naelektryczny hamulec postojowy(EPB), gdy:
\b Kierowca nie ma zapiętego pasa bez\b pieczeństwa lub drzwi ki ero
wcy są
otwarte
\b

Maska silnika jest otwarta, a dźwi\b gnia selektora jest w położeniu D
(jazda)
\b Maska silnika jest otwarta, a dźwi\b gnia selektora jest w położeniu R
(bieg wsteczny)
\b Pojazd jest unieruchomiony od ponad \f0 minut (ciąg dalszy)(ciąg dalszy)
\b Pojazd stoi na stromym wzniesieniu
\b Pojazd poruszył się kilkukrotnie
W takiej sytuacji zapali się lampkaostrzegawcza układu hamulcowego,
lampka kontrol na systemu Auto Hold
zmieni

kolor z zielonego na biały, roz\b
legnie się dźwięk ostrzegawczy i poja\b
wi się komunikat informujący o auto\b matycznym włączeniu elektrycznego
hamulca postojowego. Aby kontynu\b
ować jazdę, należy nacisnąć pedał hamulca, sprawdzić otoczenie wokół
pojazdu i zwolnić hamulec postojowy
ręcznie za pomocą przełącznika EPB.
• Jeśli lampka kontrolna Auto Hold świeci się na żółto, to oznacza u
sterkę
systemu

Auto Hold. Zalecamy skon\b
taktowanie się z autoryzowaną stacją
obsługi HYUNDAI.
• Podczas działania systemu Auto Hold może być słyszalny metaliczny odgłos.
Jest normalny dźwięk towarzyszący
pracy systemu.
ODm05żf0żf1
ODmeDRżfżf11R
n Typ A
nTyp B L
Laammppkkaa

wwyyłłąącczzoonnaa
LLaammppkkaa
wwyyłłąącczzoonnaa
Dm PL 5żbQXP_Lm (FL)żbqxd 16-01ż3-04 żf1:38 Page 54

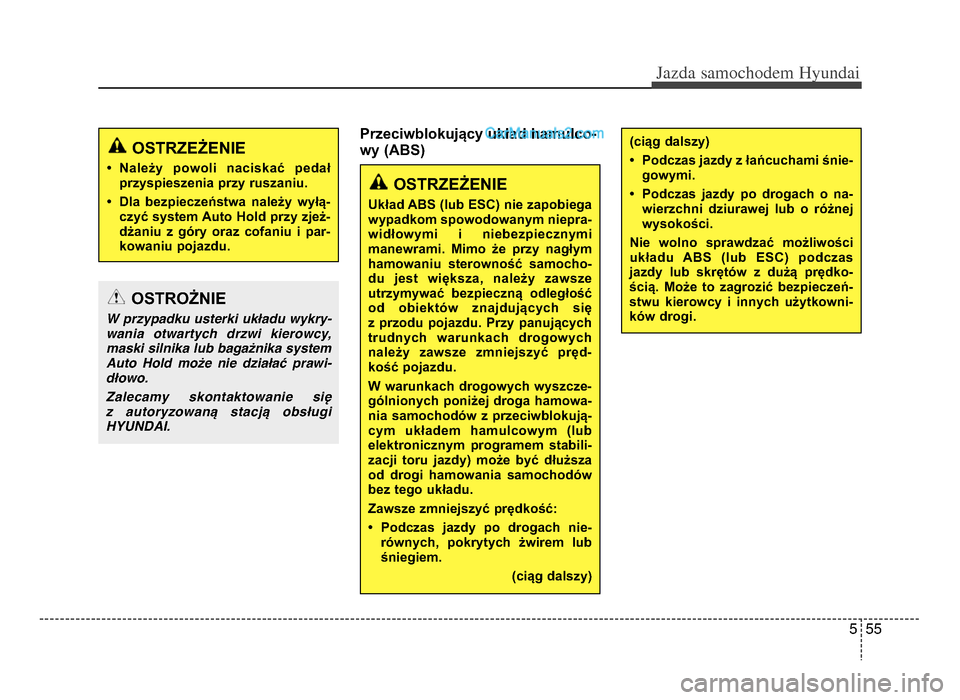

5 55
Jazda \famochodem Hyunda\b
Przeciwblokujący układ hamulcożb
wy (ABS)
OSTRZEŻENIE
• Należy powoli naciskać pedałprzyspieszenia przy ruszaniu.
• Dla bezpieczeństwa należy wyłążb czyć system Auto Hold przy zjeżżbdżaniu z góry oraz cofaniu i parżb
kowaniu pojazdu.
OSTROŻNIE
W przypadku usterki układu wykry-
wania otwartych drzwi kierowcy,
maski silnika lub bagażnika system
Auto Hold może nie działać prawi-
dłowo.
Zalecamy skontaktowanie się
z autoryzowaną stacją obsługi
HYUNDAI.
(ciąg dalszy)
• Podczas jazdy z łańcuchami śnieżb gowymi.
• Podczas jazdy po drogach o nażb wierzchni dziurawej lub o różnejwysokości.
Nie wolno sprawdzać możliwości
układu ABS (lub ESC) podczas
jazdy lub skrętów z dużą prędkożb
ścią. Może to zagrozić bezpieczeńżb
stwu kierowcy i innych użytkowniżb
ków drogi.
OSTRZEŻENIE
Układ ABS (lub ESC) nie zapobiega
wypadkom spowodowanym nieprażb
widłowymi i niebezpiecznymi
manewrami. Mimo że przy nagłym
hamowaniu sterowność samochożb
du jest większa, należy zawsze utrzymywać bezpieczną odległość
od obiektów znajdujących się
z przodu pojazdu. Przy panujących
trudnych warunkach drogowych
należy zawsze zmniejszyć prędżb kość pojazdu.
W warunkach drogowych wyszczeżb
gólnionych poniże j droga hamoważb
nia

samochodów z przeciwblokujążb
cym układem hamulcowym (lub
elektronicznym programem stabiliżb zacji toru jazdy) może być dłuższaod drogi hamowania samochodów
bez tego układu.
Zawsze zmniejszyć prędkość:
• Podczas jazdy po drogach nieżb równych, pokrytych żwirem lub
śniegiem.
(ciąg dalszy)
Dm PL 5żbQXP_Lm (FL)żbqxd 16-01ż3-04 żf1:38 Page 55

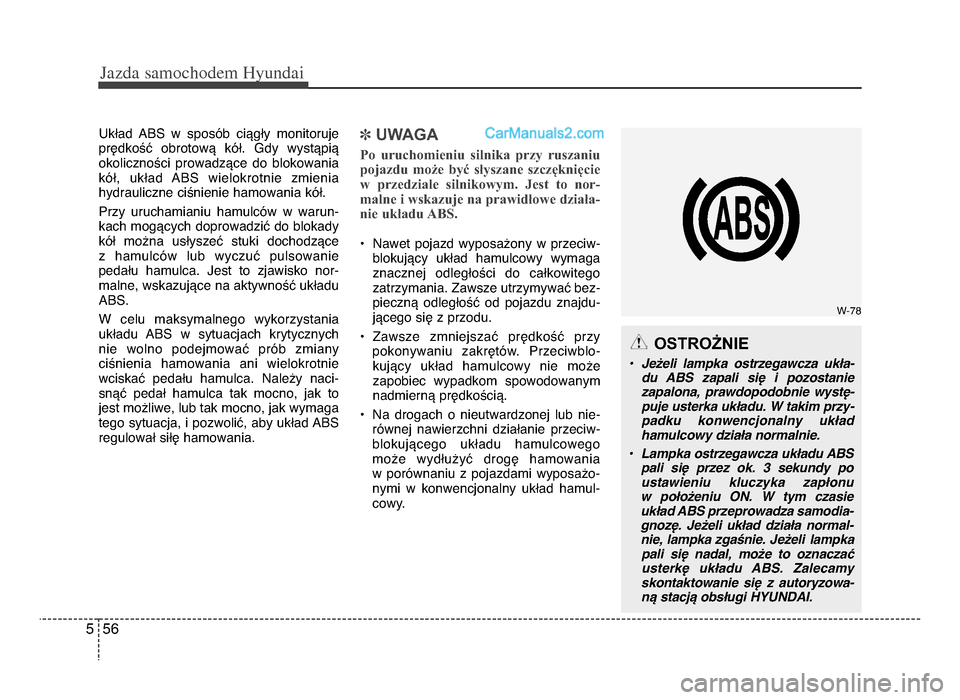

Jazda \famochodem Hyunda\b
565
Układ ABS w sposób ciągły monitoruje
prędkość obrotową kółżb Gdy wystąpią
okoliczności prowadzące do blokowania
kół, układ ABS wielokrotnie zmienia
hydrauliczne ciśnienie hamowania kółżb
Przy uruchamianiu hamulców w warun-
kach mogących doprowadzić do blokadykół można usłyszeć stuki dochodzące
z hamulców lub wyczuć pulsowanie
pedału hamulcażb Jest to zjawisko nor-
malne, wskazujące na aktywność układu
ABSżb
W c elu maksymalnego wykorzystania
u kładu

ABS w sytuacjach krytycznych
nie wolno podejmować prób zmiany
ciśnienia hamowania ani wielokrotnie
wciskać pedału hamulcażb Należy naci-
snąć pedał hamulca tak mocno, jak to jest możliwe, lub tak mocno, jak wymaga
tego sytuacja, i pozwolić, aby układ ABS
regulował siłę hamowaniażb
] UWAGA
Po uruchomieniu silnika przy ruszaniu
pojazdu może być słyszane szczęknięcie
w przedzia le s
ilnikowym. Jest to nor\b
malne

i wskazuje na prawidłowe działa\b
nie układu ABS.
• Nawet pojazd wyposażony w przeciw-
blokujący układ hamulcowy wymagaznacznej odległości do całkowitego
zatrzymaniażb Zawsze utrzymywać bez-pieczną odległość od pojazdu znajdu-
jącego się z przodużb
• Zawsze zmniejszać prędkość przy pokonywaniu zakrętówżb Przeciwblo-kujący układ hamulcowy nie możezapobiec wypadkom spowodowanym
na dmierną p rędkościążb
•

Na drogach o nieutwardzonej lub nie-
równej nawierzchni działanie przeciw-
blokującego układu hamulcowego
może wydłużyć drogę hamowania
w porównaniu z pojazdami wyposażo-
nymi w konwencjonalny układ hamul-
cowyżb
OSTROŻNIE
• Jeżeli lampka ostrzegawcza ukła- du ABS zapali się i pozostaniezapalona, prawdopodobnie wystę-
puje usterka układu. W takim przy-
padku konwencjonalny układ
hamulcowy działa normalnie.
• Lampka ostrzegawcza układu ABS pali się przez ok. \f sekundy po
ustawieniu kluczyka zapłonu
w położeniu ON. W tym czasie
układ ABS przeprowadza samodia-
gnozę. Jeżeli układ działa normal-
nie, lampka zgaśnie. Jeżeli lampka
pali się nadal, może to oznaczać
usterkę układu ABS. Zalecamy
skontaktowanie się z autoryzowa-
ną stacją obsługi HYUNDAI.
W-78
Dm PL 5żbQXP_Lm (FL)żbqxd 16-01ż3-04 żf1:38 Page 56

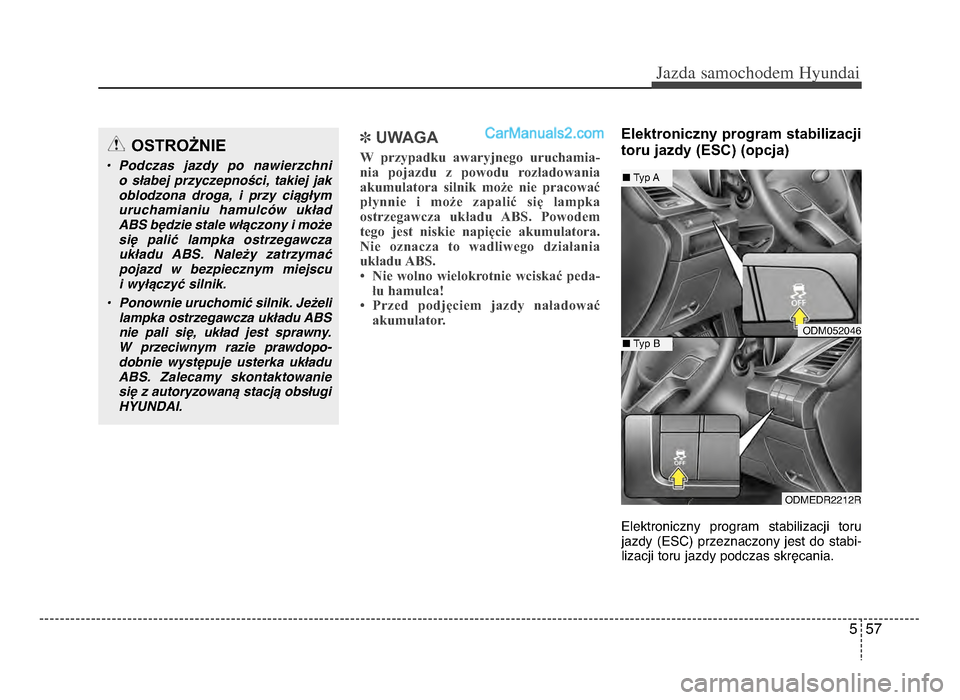

5 57
Jazda \famochodem Hyunda\b
]UWAGA
W przypadku awaryjnego uruchamia\b
nia pojazdu z powodu rozładowania
akumulatora silnik może nie pracować płynnie i może zapalić się lampka
ostrzegawcza układu ABS. Powodem
tego jest niskie napięcie akumulatora.
Nie oznacza to wadliwego działania
układu ABS.
• Nie wolno wielokrotnie wciskać peda\b łu hamulca!
• Przed podjęciem jazdy naładować akumulator.
Elektroniczny program stabilizacji
toru jazdy (ESC) (opcja)
elektroniczny program stabilizacji toru
jazdy (eSC) przeznaczony jest do stabi-
lizacji toru jazdy podczas skręcaniażb
OSTROŻNIE
• Podczas jazdy po nawierzchni o słabej przyczepności, takiej jak
oblodzona droga, i przy ciągłym
uruchamianiu hamulców układ
ABS będzie stale włączony i może
się palić lampka ostrzegawcza układu ABS. Należy zatrzymaćpojazd w bezpiecznym miejscu i wyłączyć silnik.
• Ponownie uruchomić silnik. Jeżeli lampka ostrzegawcza układu ABS
nie pali się, układ jest sprawny.
W przeciwnym razie prawdopo-
dobnie występuje usterka układu
ABS. Zalecamy skontaktowanie się z autoryzowaną stacją obsługi
HYUNDAI.
ODm05żf046
ODmeDRżfżf1żfR
n Typ A
nTyp B
Dm PL 5żbQXP_Lm (FL)żbqxd 16-01ż3-04 żf1:38 Page 57

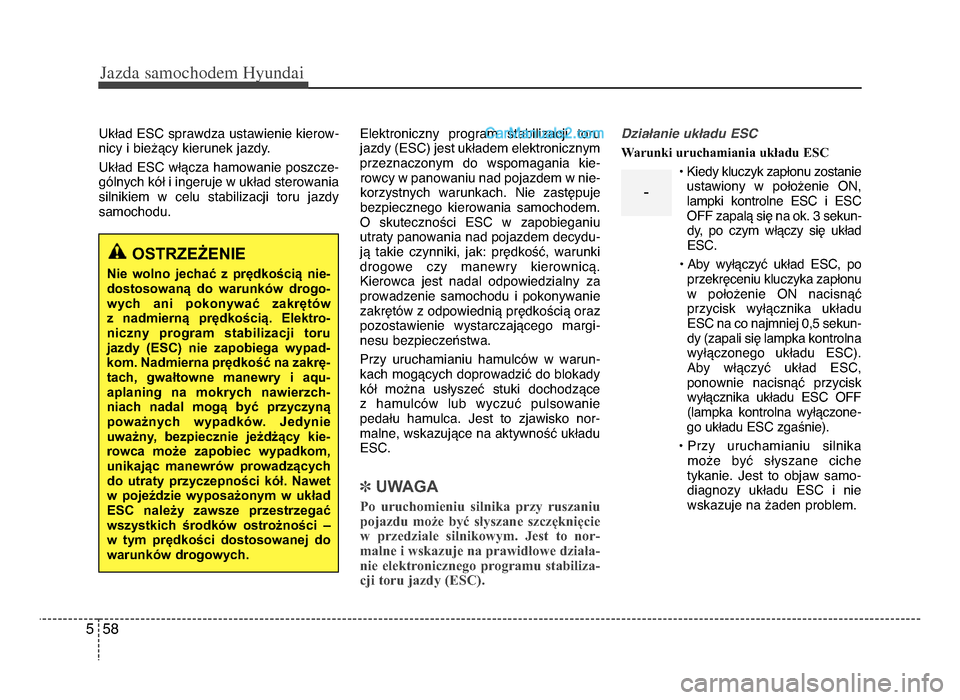

Jazda \famochodem Hyunda\b
585
Układ eSC sprawdza ustawienie kierow-
nicy i bieżący kierunek jazdyżb Układ eSC włącza hamowanie poszcze-
gólnych kół i ingeruje w układ sterowania
silnikiem w celu stabilizacji toru jazdy
samochodużb elektroniczny program stabilizacji toru
jazdy (eSC) jest układem elektronicznym
przeznaczonym do wspomagania kie-rowcy w panowaniu nad pojazdem w nie-korzystnych warunkachżb Nie zastępuje
bezpiecznego kierowani a samochodemżb
O

skuteczności eSC w zapobieganiu
utraty panowania nad pojazdem decydu-
ją takie czynniki, jak: prędkość, warunki drogowe czy manewry kierownicążb
Kierowca jest nadal odpowiedzialny za
prowadzenie samochodu i pokonywanie
zakrętów z odpowiednią prędkością oraz
pozostawienie wystarczającego margi-
nesu bezpieczeństważb
Przy uruchamianiu hamulców w warun-
kach mogących doprowadzić do blokady kół możn a usłyszeć stuki dochodzące
z

hamulców lub wyczuć pulsowanie
pedału hamulcażb Jest to zjawisko nor-
malne, wskazujące na aktywność układu
eSCżb
] UWAGA
Po uruchomieniu silnika przy ruszaniu
pojazdu może być słyszane szczęknięcie
w przedziale silnikowym. Jest to nor\b
malne i wskazuje na prawidłowe działa\b
nie elektronicznego programu stabiliza\b
cji toru jazdy (ESC).
Działanie układu ESC
Warunki uruchamiania układu E SC
•

Kiedy kluczyk zapłonu zostanie ustawiony w położenie ON,
lampki kontrolne eSC i eSC OFF zapalą się na okżb 3 sekun- dy, po czym włączy się układeSCżb
• Aby wyłączyć układ eSC, po przekręceniu kluczyka zapłonu
w położenie ON nacisnąć
przycisk wyłącznika układu eSC na co najmniej 0,5 sekun-
dy (zapali się lampka kontrolna
wyłączonego układu eSC)żb
Aby włączyć układ eSC, ponownie nacisnąć przycisk wyłącznika układu eSC OFF
(lampka kontrolna wyłączone-
go układu eSC zgaśnie)żb
•

Przy uruchamianiu silnika
może być słyszane ciche
tykanieżb Jest to objaw samo-
diagnozy układu eSC i nie
wskazuje na ż
