2017 Hyundai Santa Fe Instrukcja Obsługi (in Polish)

7 83
Obsuga
Linia granicy wiązki światła
(norma konstrukcyjna)Pozioma linia przez środki żarówek reflektoró
w
OŚ POJAZDU
Pionowa linia przez środek żarówki reflektoraPionowa linia przez środek żarówki reflektora
PODŁOŻE
odmEmc2ńf26

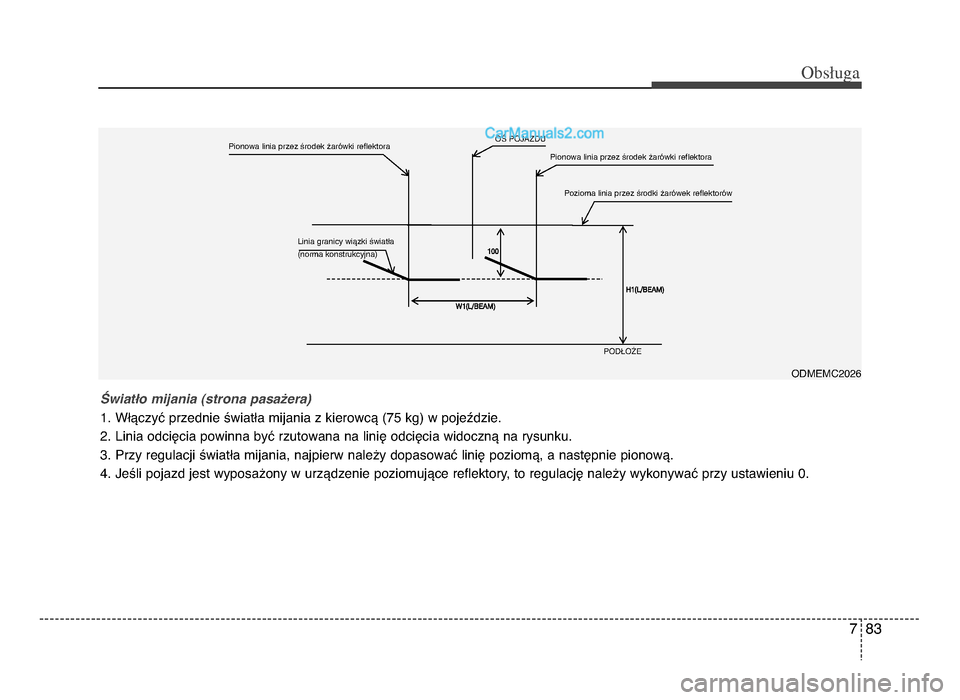

ŚwiatEo mijania (strona pasażera)
1. Włączyć przednie światła mijania z kierowcą (75 kg) w pojeździe.
2. linia odcięcia powinna być rzutowana na linię odcięcia widoczną na rysunku.
3. Przy regulacji światła mijaniań„ najpierw należy dopasować linię poziomąń„ a następnie pionową.
4. Jeśli pojazd jest wyposażony w urządzenie poziomujące reflektoryń„ to regulację należy wykonywać przy ustawieniu ńf
.
dm Pl 7_cm(Fl).qxd 16-ńf1-1ńf ń1 22:38 Page 83

Obsuga
847
Pionowa linia przez środek żarówki światła przeciwmgielnego Pionowa linia przez środek żarówki
światła przeciwmgielnego
OŚ POJAZDU
Pozioma linia przez środki żarówek świateł przeciwmgielnych
Linia granicy wiązki światła Górna granica
PODŁOŻE
(ŚW. P-MGIEL.)(ŚW. P-MGIEL.)
odmEmc2ńf24

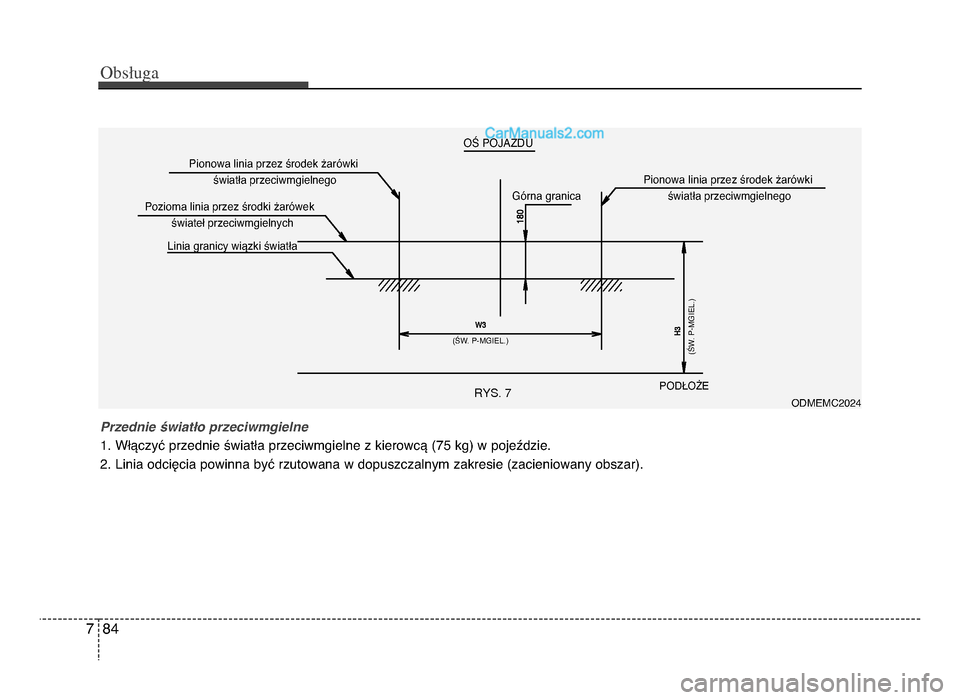

Przednie światEo przeciwmgielne
1. Włączyć przednie światła przeciwmgielne z kierowcą (75 kg) w pojeździe.
2. linia odcięcia powinna być rzutowana w dopuszczalnym zakresie (zacieniowany obszar).
RYS. 7
dm Pl 7_cm(Fl).qxd 16-ńf1-1ńf ń1 22:38 Page 84

7 85
Obsuga

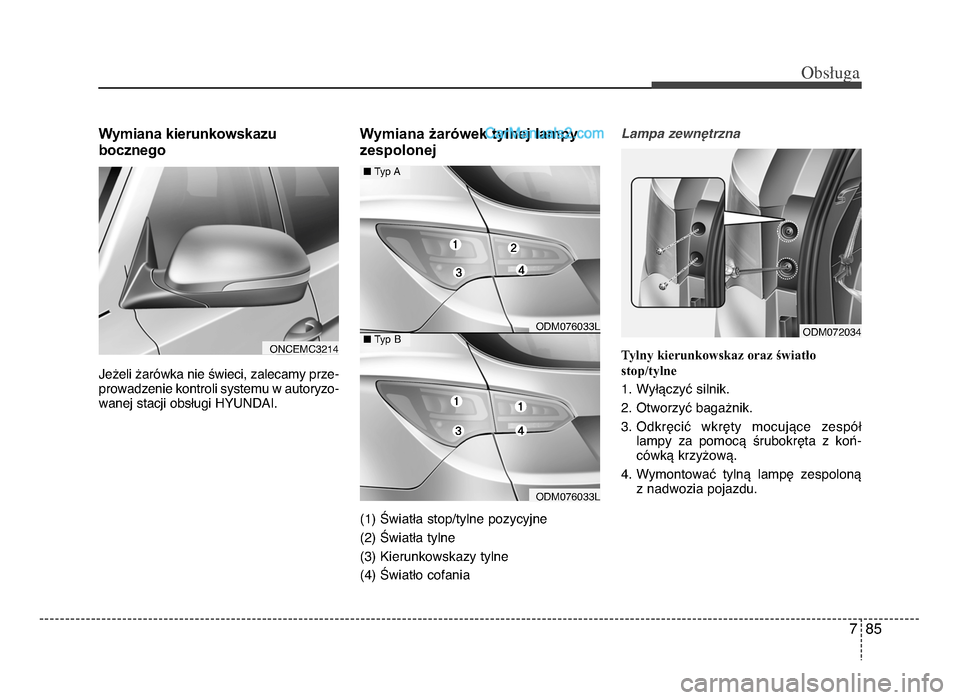

Wymiana kierunkowskazu
bocznego
Jeżeli żarówka nie świeciń„ zalecamy prze- prowadzenie kontroli systemu w autoryzo-wanej stacji obsługi HYUndAI.
Wymiana żarówek tylnej lampy
zespolonej
(1) Światła stop/tylne pozycyjne
(2) Światła tylne
(3) Kierunkowskazy tylne
(4) Światło cofania Lampa zewnHtrzna
Tylny kierunkowskaz oraz światło
stop/tylne
1. Wyłączyć silnik.
2. otworzyć bagażnik.
3. odkręcić wkręty mocujące z
espół
l ampy

za pomocą śrubokręta z koń-
cówką krzyżową.
4. Wymontować tylną lampę zespoloną z nadwozia pojazdu.
odmńf76ńf33l
odmńf76ńf33l
odmńf72ńf34
oncEmc3214
nTyp A
nTyp B
dm Pl 7_cm(Fl).qxd 16-ńf1-1ńf ń1 22:38 Page 85

Obsuga
867

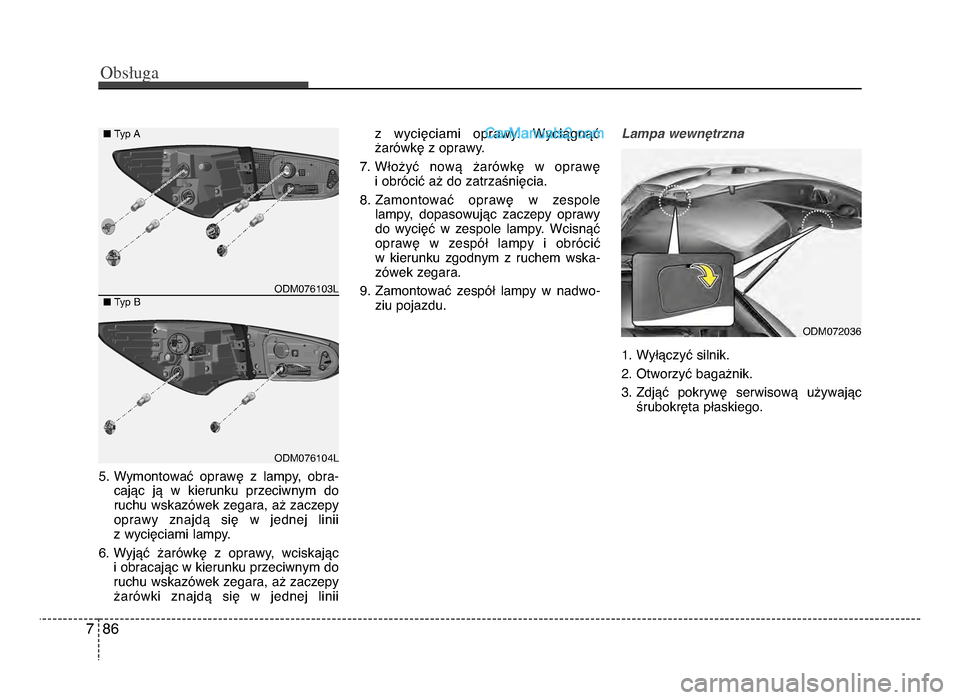

5. Wymontować oprawę z lampyń„ obra-cając ją w kierunku przeciwnym doruchu wskazówek zegarań„ aż zaczepy
oprawy znajdą się w jednej linii
z wycięciami lampy.
6. Wyjąć żarówkę z oprawyń„ wciskając i obracając w kierunku przeciwnym doruchu wskazówek zegarań„ aż zaczepy
żarówki znajdą się w jednej linii z wycięciami oprawy. Wyciągnąć
żarówkę z oprawy.
7. Włożyć nową żarówkę w oprawę i obrócić aż do zatrzaśnię cia.
8.

Zamontować oprawę w zespole
lampyń„ dopasowując zaczepy oprawy do wycięć w zespole lampy. Wcisnąć
oprawę w zespół lampy i obrócić w kierunku zgodnym z ruchem wska-zówek zegara.
9. Zamontować zespół lampy w nadwo- ziu pojazdu. Lampa wewnHtrzna
1. Wyłączyć silnik.
2. otworzyć bagażnik.
3. Zdjąć pokrywę serwisową używając
śrubokręta płaskiego.
odmńf72ńf36
odmńf761ńf3l
odmńf761ńf4l
n
Typ A
n Typ B
dm Pl 7_cm(Fl).qxd 16-ńf1-1ńf ń1 22:38 Page 86

7 87
Obsuga

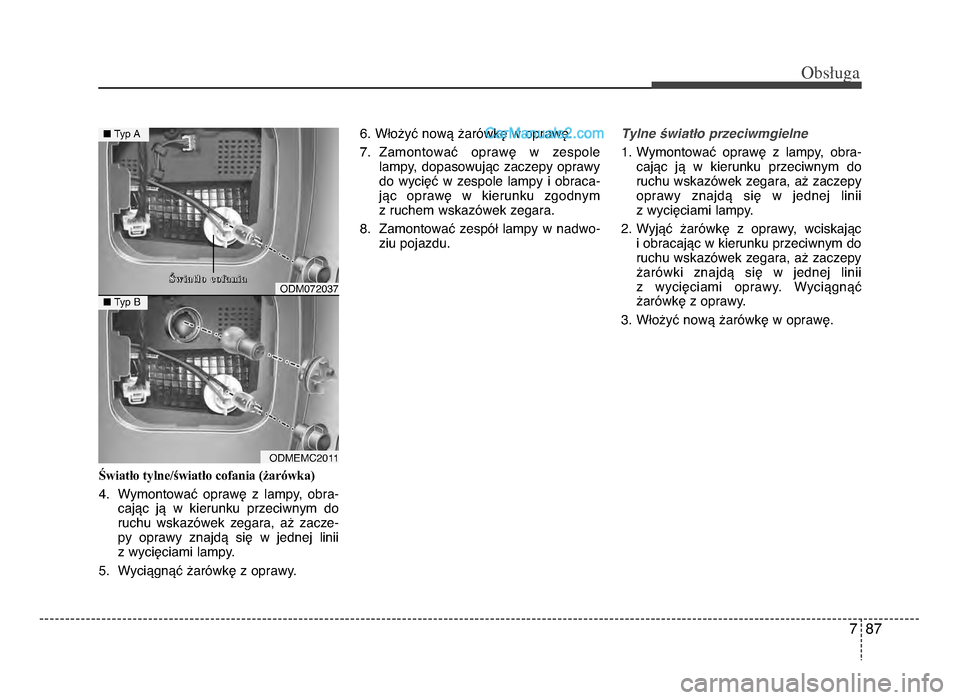

Światło tylne/światło cofania (żarówka)
4. Wymontować oprawę z lampyń„ obra-cając ją w kierunku przeciwnym do
ruchu wskazówek zegarań„ aż zacze-
py oprawy znajdą się w jednej linii
z wycięciami lampy.
5. Wyciągnąć żarówkę z oprawy. 6. Włożyć nową żarówkę w oprawę.
7. Zamontować oprawę w zespole lampyń„ dopasowując zaczepy oprawydo wycięć w zespole lampy i obraca-jąc oprawę w kierunku zgodnym
z ruchem w skazówek z
egara.
8.

Zamontować zespół lampy w nadwo- ziu pojazdu. Tylne światEo przeciwmgielne
1. Wymontować oprawę z lampyń„ obra-
cając ją w kierunku przeciwnym doruchu wskazówek zegarań„ aż zaczepy
oprawy znajdą się w jednej linii
z wycięciami lampy.
2. Wyjąć żarówkę z oprawyń„ wciskając i obracając w kierunku przeciwnym doruchu wskazówek zegarań„ aż zaczepy
żarówki znajdą się w jednej linii
z wycięciami oprawy. Wyciągnąć
ż arówkę

z oprawy.
3. Włożyć nową żarówkę w oprawę.odmńf72ńf37
odmEmc2ńf11
n Typ A
nTyp B
ŚŚ\b\biiaattłłoo

ccooffaanniiaa
dm Pl 7_cm(Fl).qxd 16-ńf1-1ńf ń1 22:38 Page 87

Obsuga
887

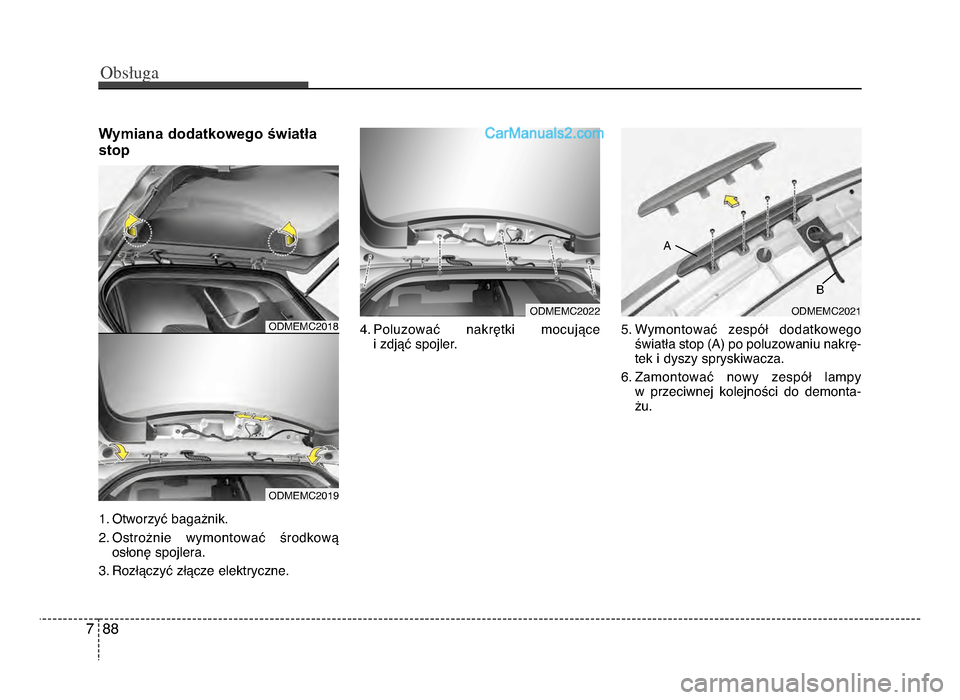

Wymiana dodatkowego światła
stop
1. otworzyć bagażnik.
2. ostrożnie wymontować środkowąosłonę spojlera.
3. Rozłączyć złącze elektryczne. 4. Poluzować nakrętki mocujące
i zdjąć spojler. 5. Wymontować zespół dodatkowego
światła stop (A) po poluzowaniu nakrę-
tek i dyszy spryskiwacza.
6. Zamontować nowy zespół lampy w przeciwnej kolejności do demonta-
żu.
odmEmc2ńf18
odmEmc2ńf19
odmEmc2ńf22odmEmc2ńf21
B
A
dm Pl 7_cm(Fl).qxd 16-ńf1-1ńf ń1 22:38 Page 88

7 89
Obsuga

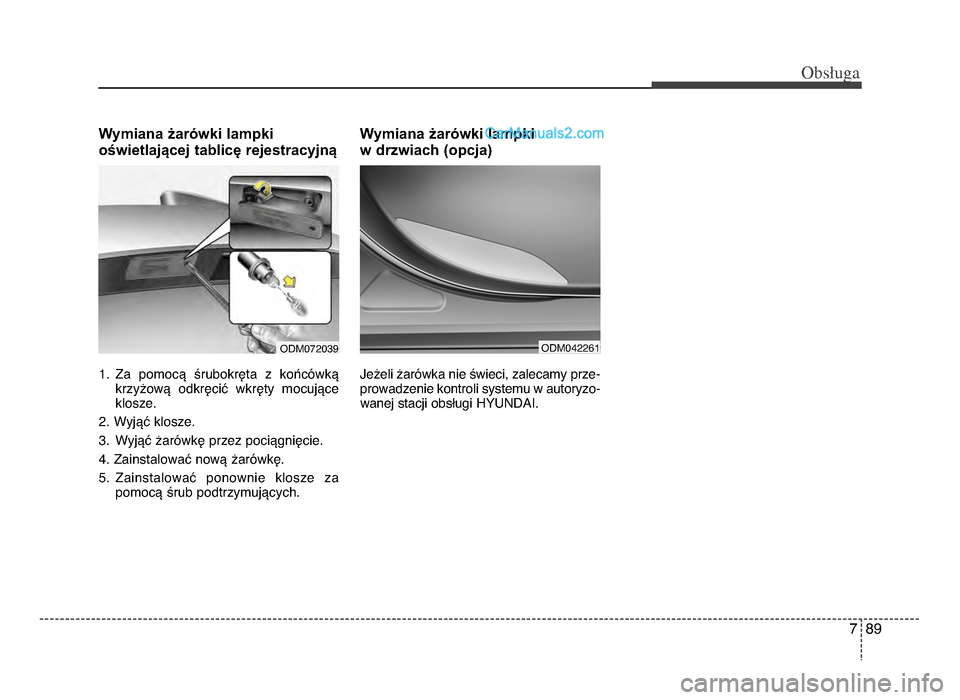

Wymiana żarówki lampki oświetlającej tablicę rejestracyjną
1. Za pomocą śrubokręta z końcówką krzyżową odkręcić wkręty mocujące
klosze.
2. Wyjąć klosze.
3. Wyjąć żarówkę przez pociągnięcie.
4. Zainstalować nową żarówkę.
5. Zainstalować ponownie klosze za pomocą śrub podtrzymujących.
Wymiana żarówki lampki
w drzwiach (opcja)
Jeżeli żarówka nie świeciń„ zalecamy prze- prowadzenie kontroli systemu w autoryzo-wanej stacji obsługi HYUndAI.
odmńf42261odmńf72ńf39
dm Pl 7_cm(Fl).qxd 16-ńf1-1ńf ń1 22:38 Page 89

Obsuga
9ńf7
Wymiana żarówki lampkiwewnętrznej
1. Za pomocą śrubokręta z końcówką płaską delikatnie podważyć klosz
z obudowy lampki wewnętrznej.
2. Wyjąć żarówkę przez pociągnięcie.
3. Zamontować nową żarówkę w opra- wie.
4. dopasować zaczepy klosza do wycięć w obudowie lampki wewnętrznej i wci-
snąć klosz aż do zatrzaśnięcia.
nlampka punktowa
oXmńf79ńf44/odmńf72ńf41/odmńf72ńf43
nlampka w schowku po stronie pasażera (opcja)
nlampka w bagażniku (opcja)
nlampka w osłonie przeciwsłonecznejnlampka oświetlenia wnętrza
odmńf72ńf4ńf/odmńf72ńf42/odmńf72ńf52nTyp A
nTyp B
OSTRZEŻENIE
Przed podjęciem prac związanych
z lampkami wewnętrznymi upewnić
się, że wciśnięty jest przycisk OFF. Pozwoli to uniknąć oparzeń palców
lub porażenia elektrycznego.
OSTROŻNIE
ZachowaF ostrożnośF, aby nie
pobrudziF i nie uszkodziF socze-
wek, zaczepAw ani obudAw z two-
rzywa sztucznego.
