2017 Hyundai Creta Инструкция по эксплуатации (in Russian)

7-59
7
Техническое обслуживание
ПоказательНаименование ОбозначениеНоминал предохранителяЗащищаемая цепь
ОБОГРЕВ
ЗАДНЕГО СТЕКЛА30AРеле обогрева заднего стекла
ОБОГРЕВАТЕЛЬ
ЗАДНЕГО
СИДЕНЬЯ20AМодуль управления обогревателем заднего сиденья
ЗАПАСНОЙ30A-
ЭЛЕКТРОСТЕКЛО-
ПОДЪЕМНИК С ЗАЩИТОЙ
ОТ ЗАЩЕМЛЕНИЯSAFETY25AМодуль электростеклоподъемника водителя с защитой от защемления
УКАЗАТЕЛЬ
ПОВОРОТА15ABCM
ОБОГРЕВАТЕЛЬ
ПЕРЕДНЕГО
СИДЕНЬЯ20AМодуль управления обогревателем сиденья водителя/пассажира
ПРАВЫЙ
ЭЛЕКТРОСТЕКЛО-
ПОДЪЕМНИКRH25AГлавный переключатель электростеклоподъемников
Переключатель электрических стеклоподъемников
ЛЕВЫЙ
ЭЛЕКТРОСТЕКЛО-
ПОДЪЕМНИКLH25AГлавный переключатель электростеклоподъемников
ЗАПАСНОЙ20A-
BCM10ABCM, ЭБУ электронных ключей, Модуль иммобилайзера
ЗАДНЯЯ РОЗЕТКА
ПИТАНИЯ20AЗадняя розетка питания
ПЕРЕДНЯЯ
РОЗЕТКА
ПИТАНИЯ20AПередняя розетка питания
ПРЕДОХРАНИТЕЛЬ
Панель плавких предохранителей в салоне
BCM

7-60
Техническое обслуживание
ПоказательНаименование ОбозначениеНоминал предохранителяЗащищаемая цепь
БЛОКИРОВАНИЕ
ДВЕРЕЙ20AРеле блокирования/разблокирования, Реле разблокирования двери
багажного отделения
BRAKE SWITCH10AЭБУ электронных ключей, Выключатель стоп-сигналов
TCU15AA/T : Переключатель диапазонов МКПП Блок ПП (Предохранитель - F26
(Фонари заднего хода))
STARTSTART10AБлок ПП (Реле охранной сигнализации), Переключатель диапазонов КПП,
ECM, ЭБУ электронных ключей, переключатель замка зажигания и датчик положения педали
сцепления
PDM 115AЭБУ электронных ключей
ОБОГРЕВ ЗЕРКАЛ10AНаружное зеркало заднего вида со стороны водителя/рассажира
МОДУЛЬ 2MODULE210AКонсольный переключатель, 4WD ECM, Зуммер системы помощи при парковке задним ходом, Левый/
Правый датчики системы помощи при парковке задним ходом, Левый/Правый центральные датчики
системы помощи при парковке задним ходом
ЗАПАСНОЙ10A-
ОМЫВАТЕЛЬ15AМногофункциональный переключатель
ВЕНТИЛЯТОР 1110AМодуль управления кондиционером
ПАМЯТЬ10AРегулятор наружных зеркал заднего вида, Цифровые часы, Модуль управления
кондиционером, Комбинация приборов, Разъем линии передачи данных
ПЛАФОН
ВНУТРЕННЕГО
ОСВЕЩЕНИЯ10AФонарь багажного отделения, лампа направленного освещения, Лапа освещения
салона, Лампы передних аксессуарных ламп левой/правой
МОДУЛЬ 3MODULE310A
BCM, Индикатор положения рычага селектора, Модуль управления кондиционером,
Аудиовизуальное головное устройство с навигацией, Модуль MTS E-Call, Модуль
управления обогревателем сидения водителя/пассажира, Модуль управления
обогревателем заднего сидения
ПРЕДОХРАНИТЕЛЬ

7-61
7
Техническое обслуживание
ПоказательНаименование ОбозначениеНоминал предохранителяЗащищаемая цепь
ЭБУE10APCM/ECM, ЭБУ электронных ключей, Модуль иммобилайзера
КОНДИЦИОНЕР10AРаспределительная коробка моторного отсека (Реле 1 - Реле обогревателя
ПТК) Блок ПП (Реле клаксона), блок управления кондиционером
ЗАДНИЙ
СТЕКЛООЧИСТИТЕЛЬ10AБлок ПП (Реле заднего стеклоочистителя), Электродвигатель заднего
стеклоочистителя
МУЛЬТИМЕДИА20AАудиосистема, аудиовизуальное головное устройство с навигацией
ВЕНТИЛЯТОР 2210A[Ручной кондиционер]
Блок управления кондиционером, Выключатель клаксона, Резистор клаксона
МОДУЛЬ 1MODULE110ABCM, Выключатель стоп-сигнала
ESP10AПереключатель на передней панели, Блок управления ESP
МОДУЛЬ 502'8/(10A
Электрохромное зеркало, Модуль управления обогревателем заднего сиденья, Выключатель
устройства регулировки угла наклона фар, Обогреватель форсунок омывателя левой/правой
фар, Модуль управления обогревателя сиденья водителя/пассажира, Дополнительная
распределительная коробка (Реле 2/3 - Обогреватель передних стеклоочистителей левый/правый)
ЗАПАСНОЙ10A-
E-CALL10AМодуль MTS E-Call
ЗАПАСНОЙ20A-
MDPS10A[при наличии MDPS] Блок MDPS [без MDPS] Датчик угла поворота рулевого
колеса
ПРЕДОХРАНИТЕЛЬ

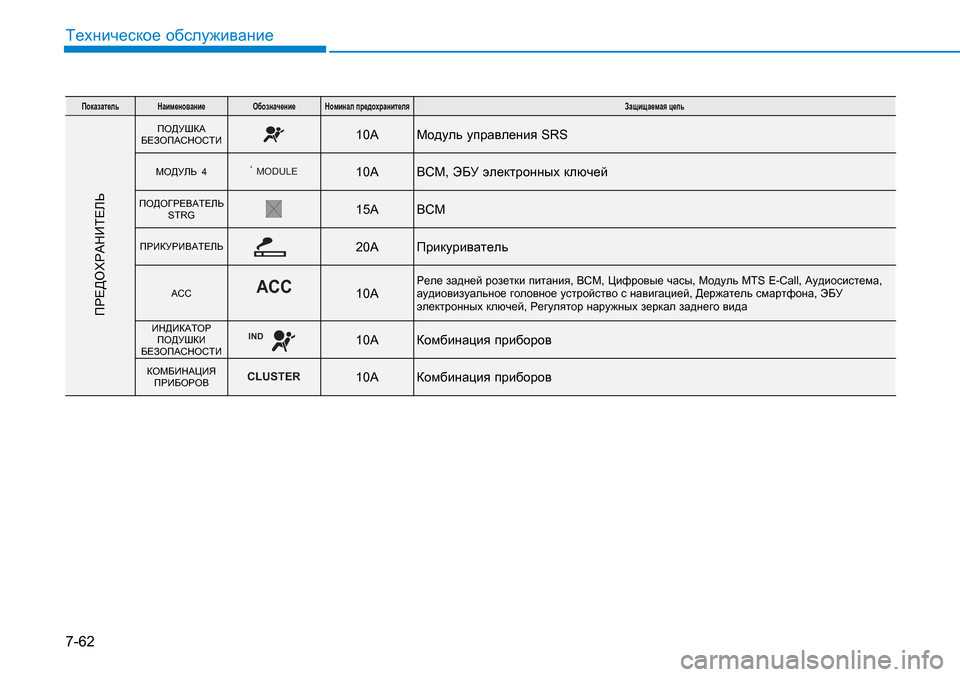

7-62
Техническое обслуживание
ПоказательНаименование ОбозначениеНоминал предохранителяЗащищаемая цепь
ПОДУШКА
БЕЗОПАСНОСТИ10AМодуль управления SRS
МОДУЛЬ 402'8/(10ABCM, ЭБУ электронных ключей
ПОДОГРЕВАТЕЛЬ
STRG15ABCM
ПРИКУРИВАТЕЛЬ20AПрикуриватель
ACCACC10AРеле задней розетки питания, BCM, Цифровые часы, Модуль MTS E-Call, Аудиосистема,
аудиовизуальное головное устройство с навигацией, Держатель смартфона, ЭБУ
электронных ключей, Регулятор наружных зеркал заднего вида
ИНДИКАТОР
ПОДУШКИ
БЕЗОПАСНОСТИIND10AКомбинация приборов
КОМБИНАЦИЯ
ПРИБОРОВCLUSTER10AКомбинация приборов
ПРЕДОХРАНИТЕЛЬ

7-63
7
Техническое обслуживание
Панель плавких
предохранителей в отсеке
двигателя
Под крышкой панели плавких предохра-
нителей и реле находится табличка с
наименованиями предохранителей/реле
и величинами их номинальных токов.
Информация
Приведенные в этом руководстве описа-
ния блока предохранителей применимы не ко всем транспортным средствам (в
зависимости от вариантного исполнения).
Все данные актуальны на момент публи-
кации. При проверке блока предохраните-
лей следует использовать этикетку блока
предохранителей для данного транспорт-
ного средства.
i
OGC074020
OGSR076084
OGSR076078
■ Со стороны аккумуляторной батареи
■ Дополнительная распределительная коробка OGSR076082
OGSR076087

7-64
Техническое обслуживание
ПоказательНаименование ОбозначениеНоминал предохранителяЗащищаемая цепь
MDPS80AБлок MDPS
ГЕНЕРАТОРALT150AГенератор, Предохранитель (F3/F4/F5/F7)
B+540AИнтеллектуальная распределительная коробка (Предохранитель - F1)
ESP140AМодуль управления ESP
ESP240AМодуль управления ESP
H/LAMP HI10A[При наличии фар с би-ксеноном] Блок PCB (Электромагнитное реле фар
головного света)
B+150AИнтеллектуальная распределительная коробка (Предохранитель - F2/F5/F10/F13/F14/
F17), Предохранитель устройства автоматической отсечки тока утечки
IG140A[При наличии кнопки запуска] Распределительный блок PDM (Реле IG1, Реле
ACC)[Без кнопки запуска] Выключатель зажигания
B+450AИнтеллектуальная распределительная коробка (IPS 1/IPS 2/IPS 3,
Предохранитель - F6)
TCU1620A[A/T] PCM
ОБОГРЕВАТЕЛЬ
ТОПЛИВНОГО
ФИЛЬТРА60AРеле 1 (Реле обогревателя топливного фильтра)
ПРЕДОХРАНИТЕЛЬ
Панель плавких предохранителей в отсеке двигателя

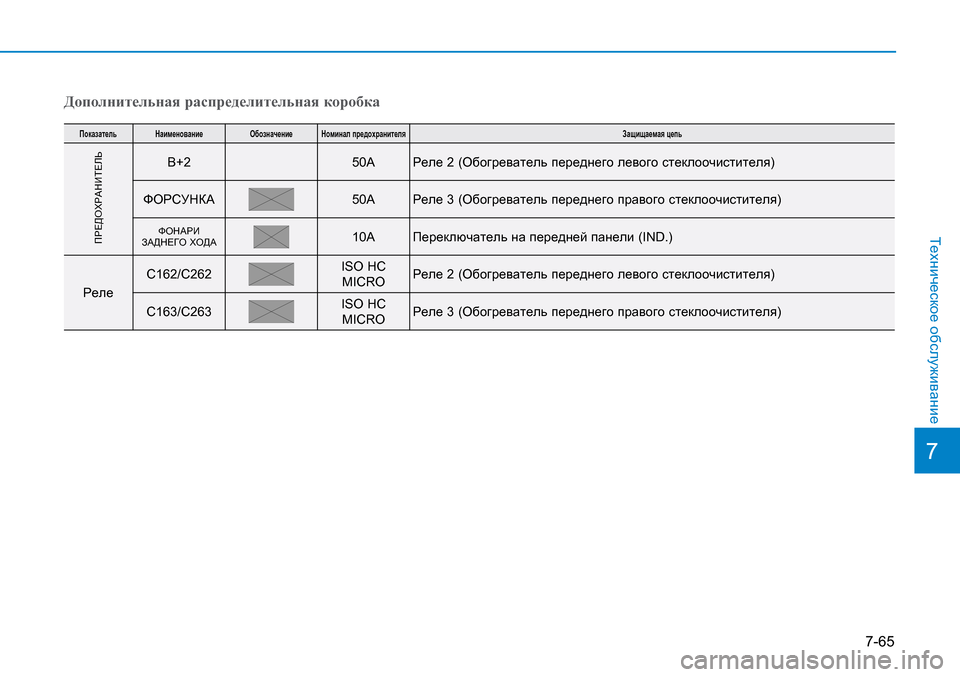

7-65
7
Техническое обслуживание
ПоказательНаименование ОбозначениеНоминал предохранителяЗащищаемая цепь
ПРЕДОХРАНИТЕЛЬ
B+250AРеле 2 (Обогреватель переднего левого стеклоочистителя)
ФОРСУНКА50AРеле 3 (Обогреватель переднего правого стеклоочистителя)
ФОНАРИ
ЗАДНЕГО ХОДА10AПереключатель на передней панели (IND.)
Реле
C162/C262ISO HC
MICROРеле 2 (Обогреватель переднего левого стеклоочистителя)
C163/C263ISO HC
MICROРеле 3 (Обогреватель переднего правого стеклоочистителя)
Дополнительная распределительная коробка

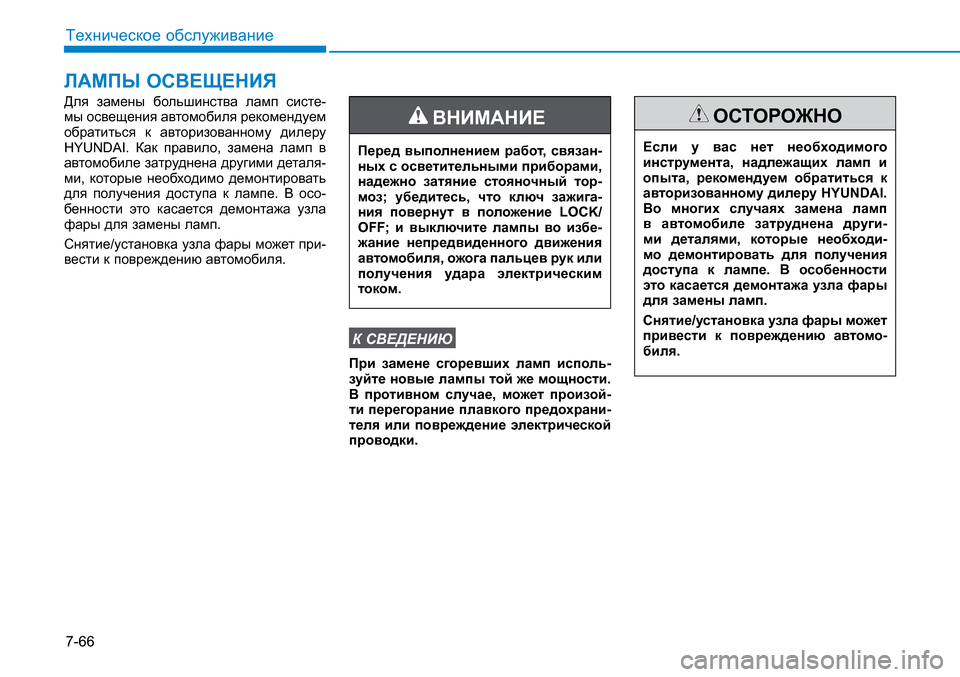

7-66
Техническое обслуживание
Для замены большинства ламп систе-
мы освещения автомобиля рекомендуем
обратиться к авторизованному дилеру
HYUNDAI. Как правило, замена ламп в
автомобиле затруднена другими деталя-
ми, которые необходимо демонтировать
для получения доступа к лампе. В осо-
бенности это касается демонтажа узла
фары для замены ламп.
Снятие/установка узла фары может при-
вести к
повреждению автомобиля.
К СВЕДЕНИЮ
При замене сгоревших ламп исполь-
зуйте новые лампы той же мощности.
В противном случае, может произой-
ти перегорание плавкого предохрани-
теля или повреждение электрической
проводки.Если у вас нет необходимого
инструмента, надлежащих ламп и
опыта, рекомендуем обратиться к
авторизованному дилеру HYUNDAI.
Во многих случаях замена ламп
в автомобиле затруднена други-
ми
деталями, которые необходи-
мо демонтировать для получения
доступа к лампе. В особенности
это касается демонтажа узла фары
для замены ламп.
Снятие/установка узла фары может
привести к повреждению автомо-
биля.
ОСТОРОЖНО
Перед выполнением работ, связан-
ных с осветительными приборами,
надежно затяние стояночный тор-
моз; убедитесь, что ключ зажига-
ния повернут в положение LOCK/
OFF; и выключите лампы во избе-
жание непредвиденного движения
автомобиля, ожога пальцев рук или
получения удара электрическим
током.
ВНИМАНИЕ
ЛАМПЫ ОСВЕЩЕНИЯ
