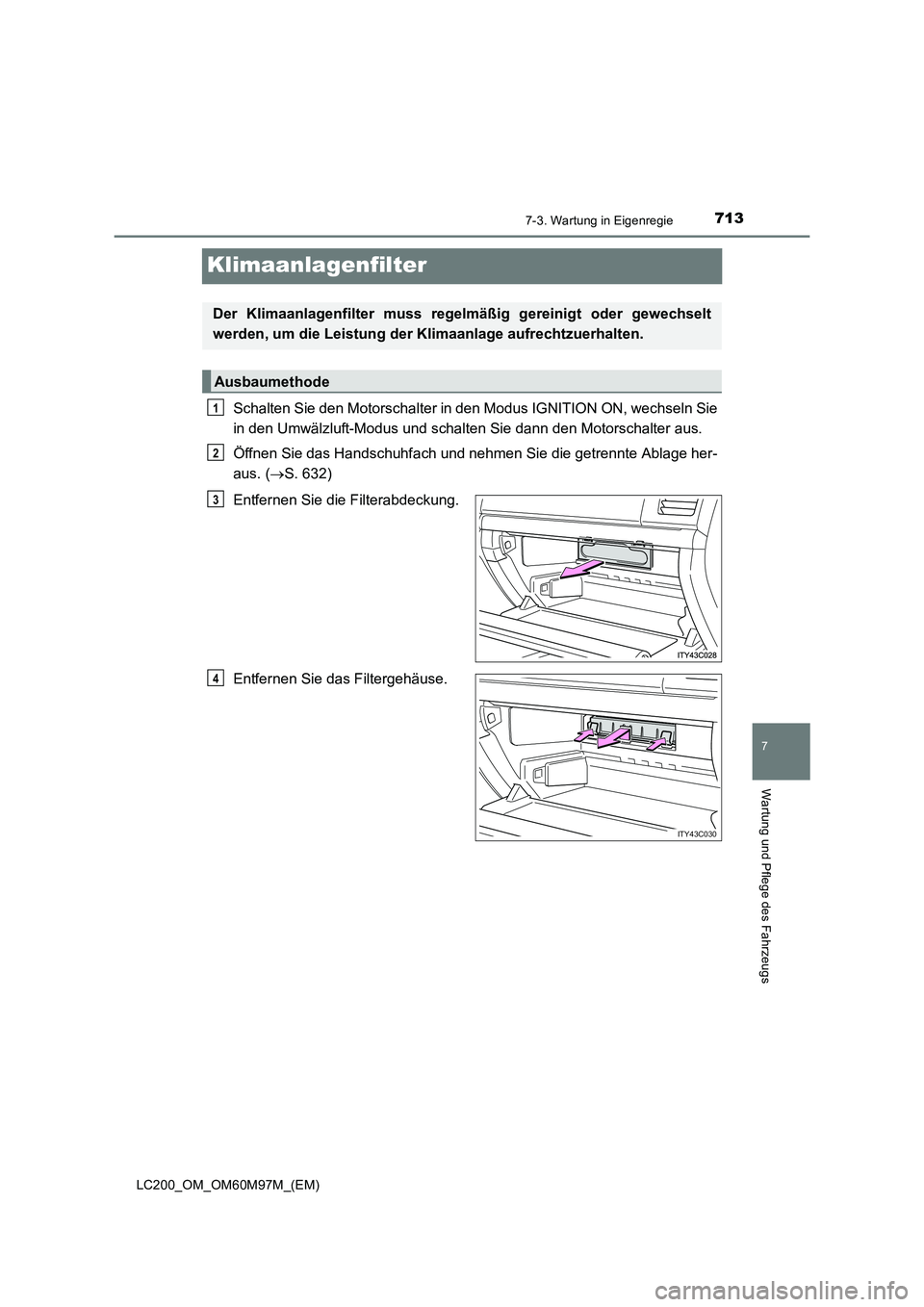

2015 TOYOTA LAND CRUISER Betriebsanleitungen (in German)

7137-3. Wartung in Eigenregie
LC200_OM_OM60M97M_(EM)
7
Wartung und Pflege des Fahrzeugs
Klimaanlagenfilter
Schalten Sie den Motorschalter in den Modus IGNITION ON, wechseln Sie
in den Umwälzluft-Modus und schalten Sie dann den Motorschalter aus.
Öffnen Sie das Handschuhfach und nehmen Sie die getrennte Ablage her-
aus. (→S. 632)
Entfernen Sie die Filterabdeckung.
Entfernen Sie das Filtergehäuse.
Der Klimaanlagenfilter muss regelmäßig gereinigt oder gewechselt
werden, um die Leistung der Klimaanlage aufrechtzuerhalten.
Ausbaumethode
1
2
3
ITY43C030
4

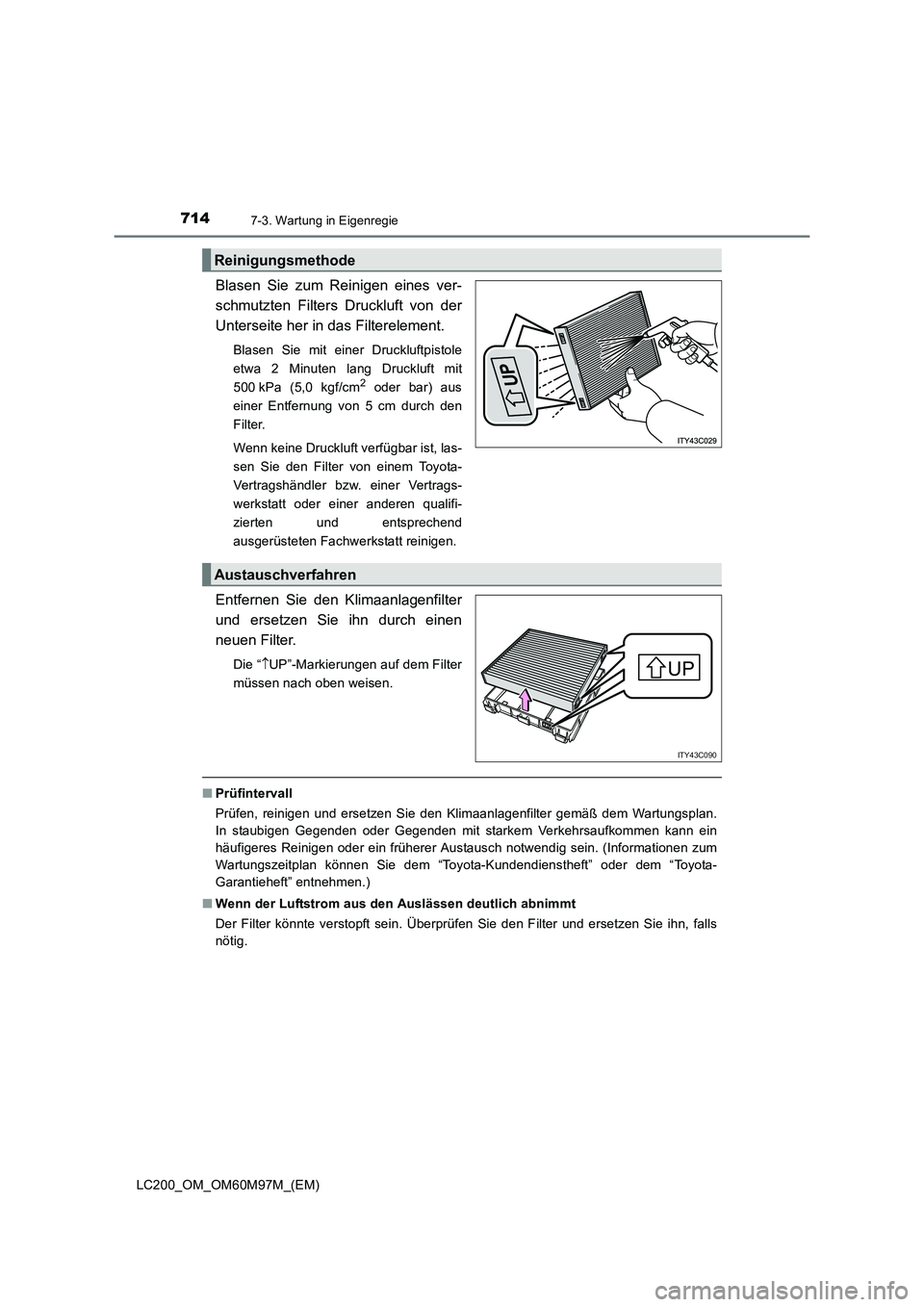

7147-3. Wartung in Eigenregie
LC200_OM_OM60M97M_(EM)
Blasen Sie zum Reinigen eines ver-
schmutzten Filters Druckluft von der
Unterseite her in das Filterelement.
Blasen Sie mit einer Druckluftpistole
etwa 2 Minuten lang Druckluft mit
500 kPa (5,0 kgf/cm
2 oder bar) aus
einer Entfernung von 5 cm durch den
Filter.
Wenn keine Druckluft verfügbar ist, las-
sen Sie den Filter von einem Toyota-
Vertragshändler bzw. einer Vertrags-
werkstatt oder einer anderen qualifi-
zierten und entsprechend
ausgerüsteten Fachwerkstatt reinigen.
Entfernen Sie den Klimaanlagenfilter
und ersetzen Sie ihn durch einen
neuen Filter.
Die “ ↑UP”-Markierungen auf dem Filter
müssen nach oben weisen.
■ Prüfintervall
Prüfen, reinigen und ersetzen Sie den Klimaanlagenfilter gemäß dem Wartungsplan.
In staubigen Gegenden oder Gegenden mit starkem Verkehrsaufkommen kann ein
häufigeres Reinigen oder ein früherer Austausch notwendig sein. (Informationen zum
Wartungszeitplan können Sie dem “Toyota-Kundendienstheft” oder dem “Toyota-
Garantieheft” entnehmen.)
■ Wenn der Luftstrom aus den Auslässen deutlich abnimmt
Der Filter könnte verstopft sein. Überprüfen Sie den Filter und ersetzen Sie ihn, falls
nötig.
Reinigungsmethode
Austauschverfahren
UP
UP
UP
ITY43C090

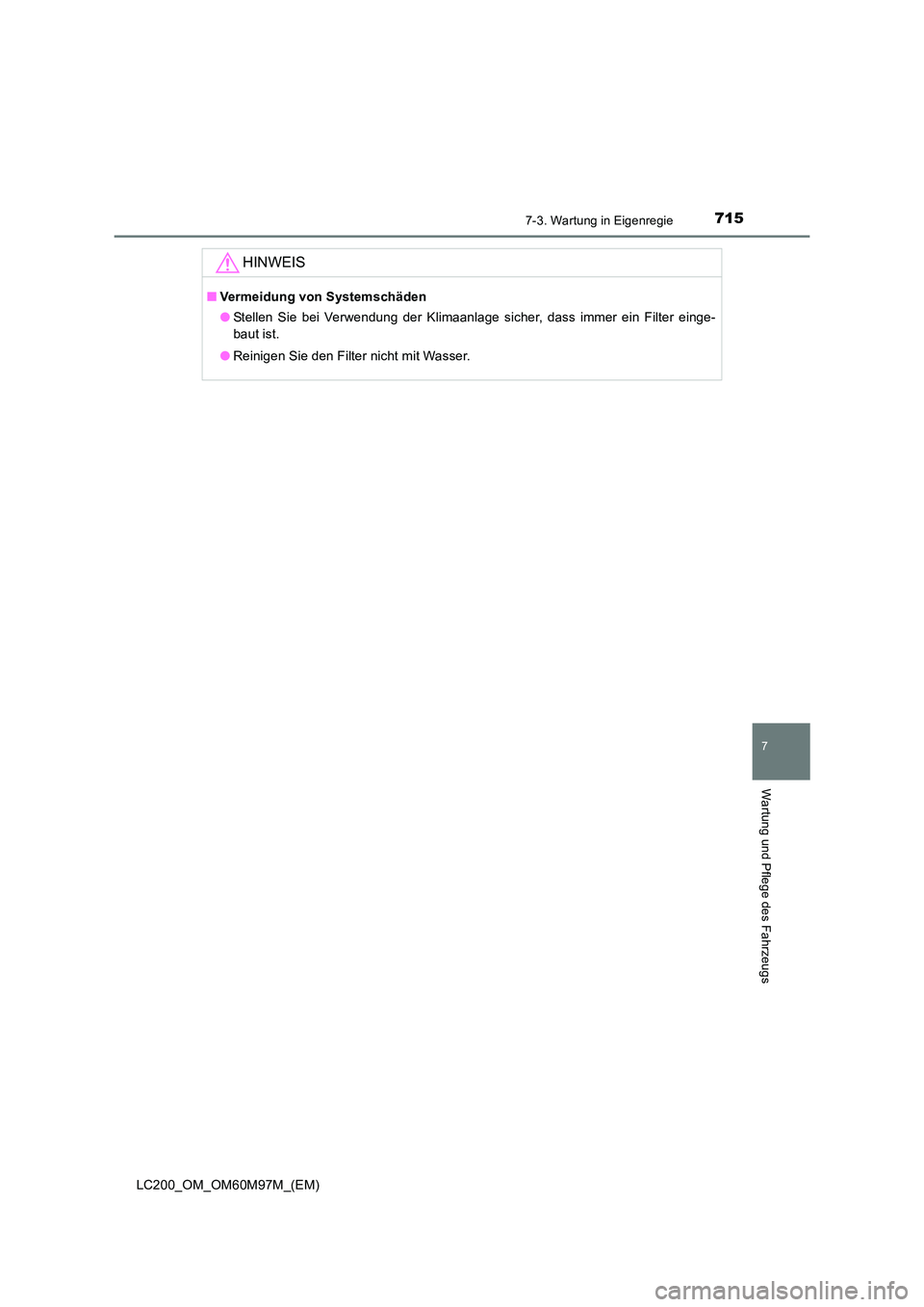

7157-3. Wartung in Eigenregie
LC200_OM_OM60M97M_(EM)
7
Wartung und Pflege des Fahrzeugs
HINWEIS
■Vermeidung von Systemschäden
●Stellen Sie bei Verwendung der Klimaanlage sicher, dass immer ein Filter einge-
baut ist.
● Reinigen Sie den Filter nicht mit Wasser.

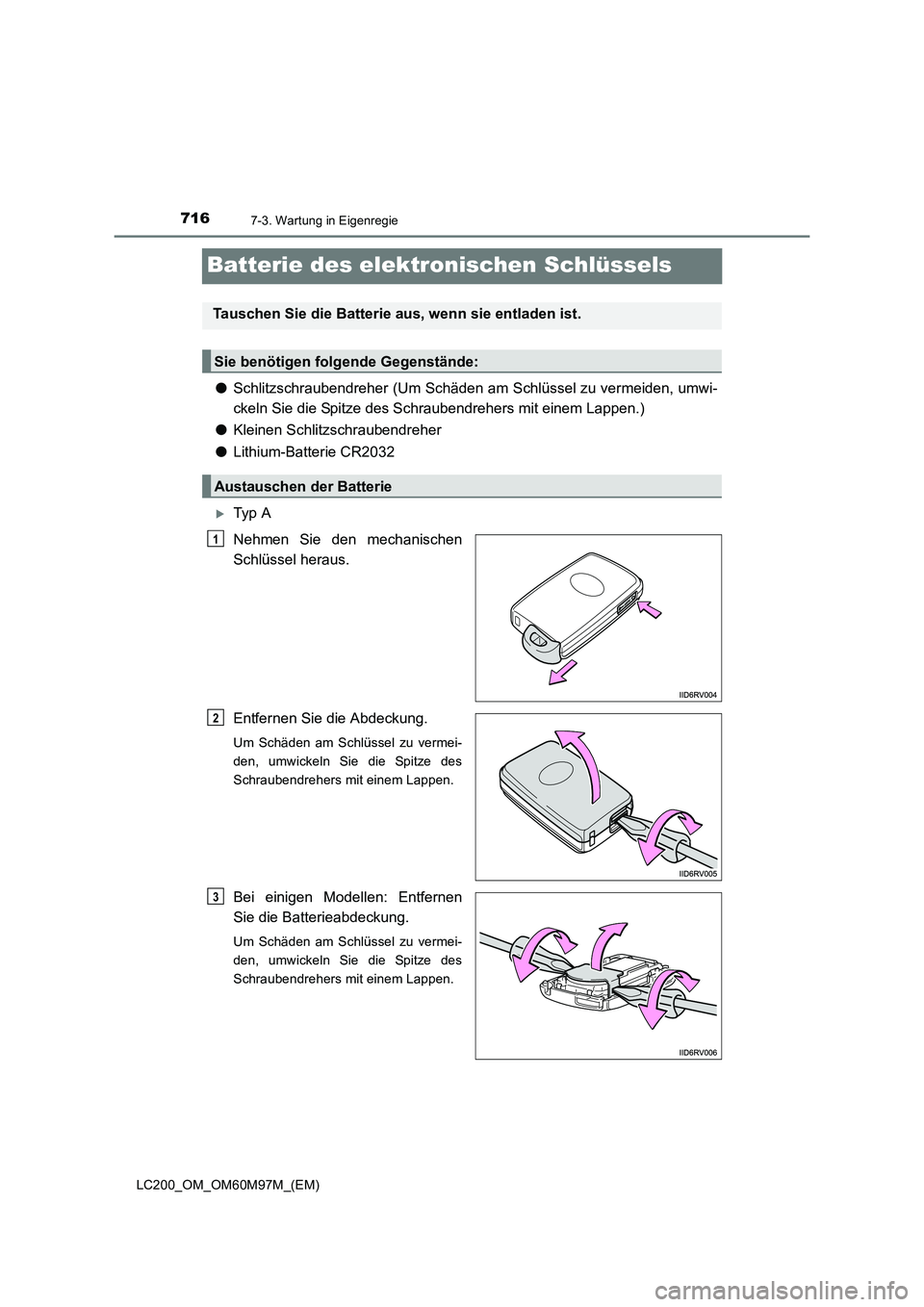

7167-3. Wartung in Eigenregie
LC200_OM_OM60M97M_(EM)
Batterie des elektronischen Schlüssels
●Schlitzschraubendreher (Um Schäden am Schlüssel zu vermeiden, umwi-
ckeln Sie die Spitze des Schraubendrehers mit einem Lappen.)
● Kleinen Schlitzschraubendreher
● Lithium-Batterie CR2032
XTy p A
Nehmen Sie den mechanischen
Schlüssel heraus.
Entfernen Sie die Abdeckung.
Um Schäden am Schlüssel zu vermei-
den, umwickeln Sie die Spitze des
Schraubendrehers mit einem Lappen.
Bei einigen Modellen: Entfernen
Sie die Batterieabdeckung.
Um Schäden am Schlüssel zu vermei-
den, umwickeln Sie die Spitze des
Schraubendrehers mit einem Lappen.
Tauschen Sie die Batterie aus, wenn sie entladen ist.
Sie benötigen folgende Gegenstände:
Austauschen der Batterie
1
2
3

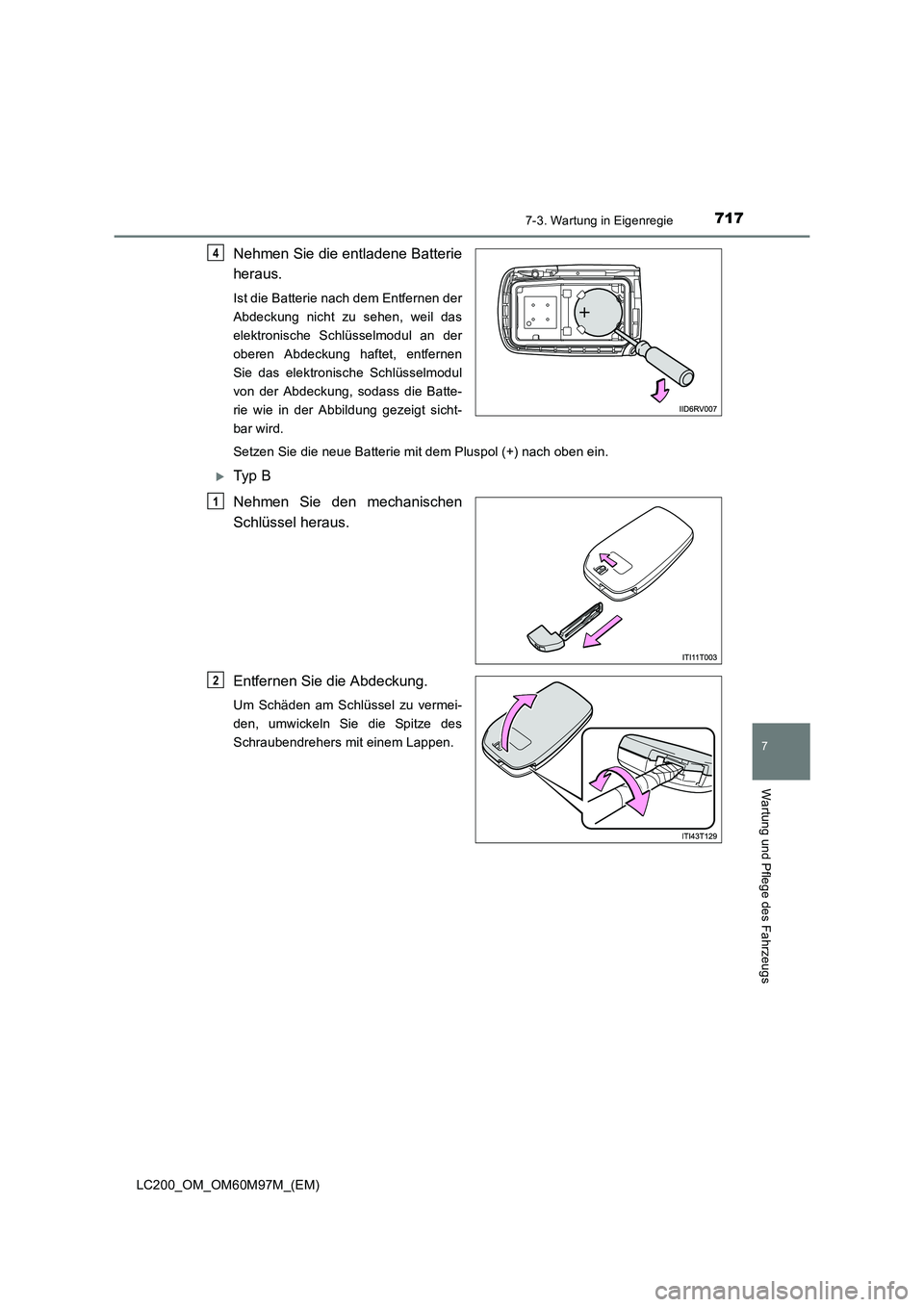

7177-3. Wartung in Eigenregie
LC200_OM_OM60M97M_(EM)
7
Wartung und Pflege des Fahrzeugs
Nehmen Sie die entladene Batterie
heraus.
Ist die Batterie nach dem Entfernen der
Abdeckung nicht zu sehen, weil das
elektronische Schlüsselmodul an der
oberen Abdeckung haftet, entfernen
Sie das elektronische Schlüsselmodul
von der Abdeckung, sodass die Batte-
rie wie in der Abbildung gezeigt sicht-
bar wird.
Setzen Sie die neue Batterie mit dem Pluspol (+) nach oben ein.
XTy p B
Nehmen Sie den mechanischen
Schlüssel heraus.
Entfernen Sie die Abdeckung.
Um Schäden am Schlüssel zu vermei-
den, umwickeln Sie die Spitze des
Schraubendrehers mit einem Lappen.
4
1
2

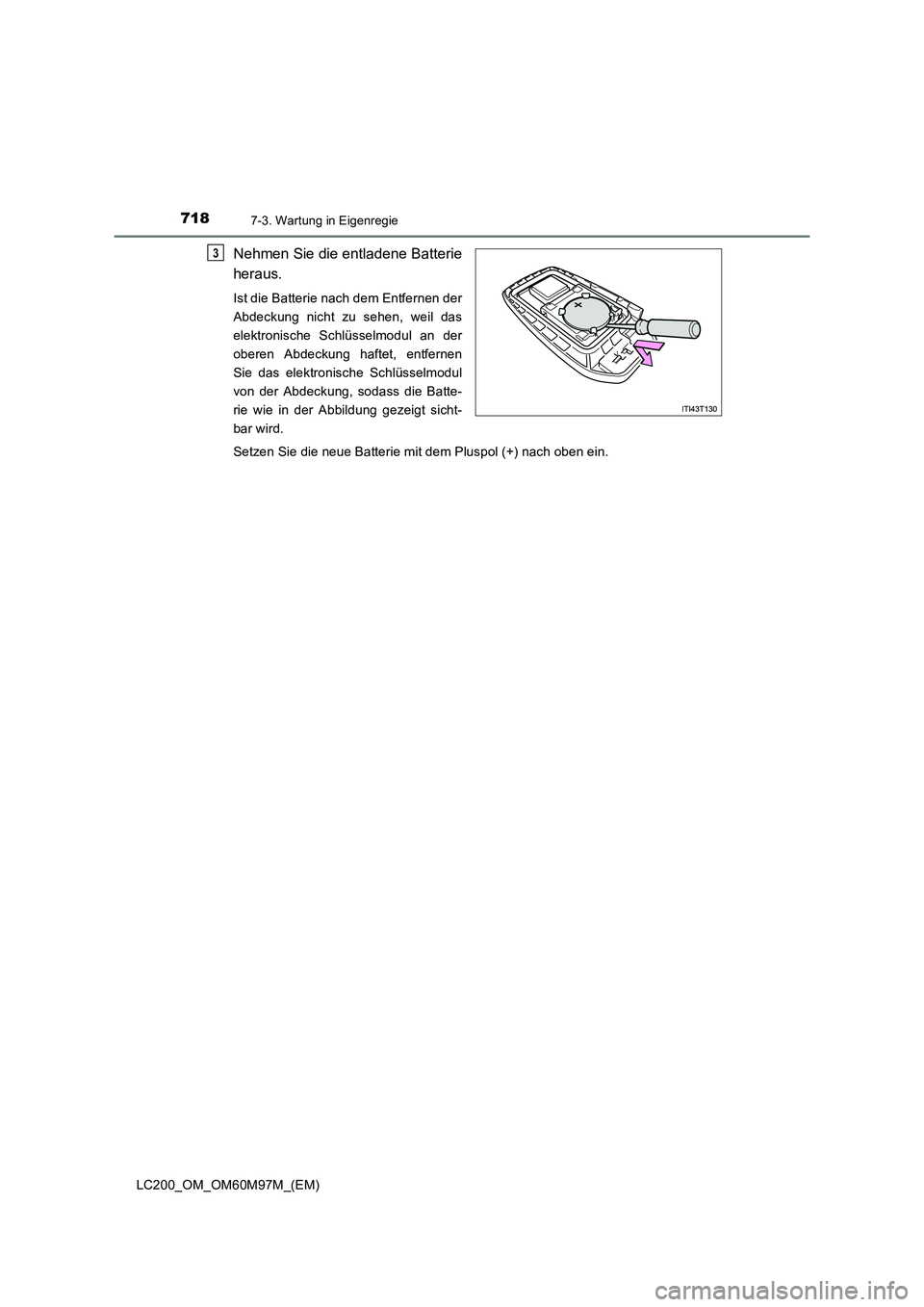

7187-3. Wartung in Eigenregie
LC200_OM_OM60M97M_(EM)
Nehmen Sie die entladene Batterie
heraus.
Ist die Batterie nach dem Entfernen der
Abdeckung nicht zu sehen, weil das
elektronische Schlüsselmodul an der
oberen Abdeckung haftet, entfernen
Sie das elektronische Schlüsselmodul
von der Abdeckung, sodass die Batte-
rie wie in der Abbildung gezeigt sicht-
bar wird.
Setzen Sie die neue Batterie mit dem Pluspol (+) nach oben ein.
3

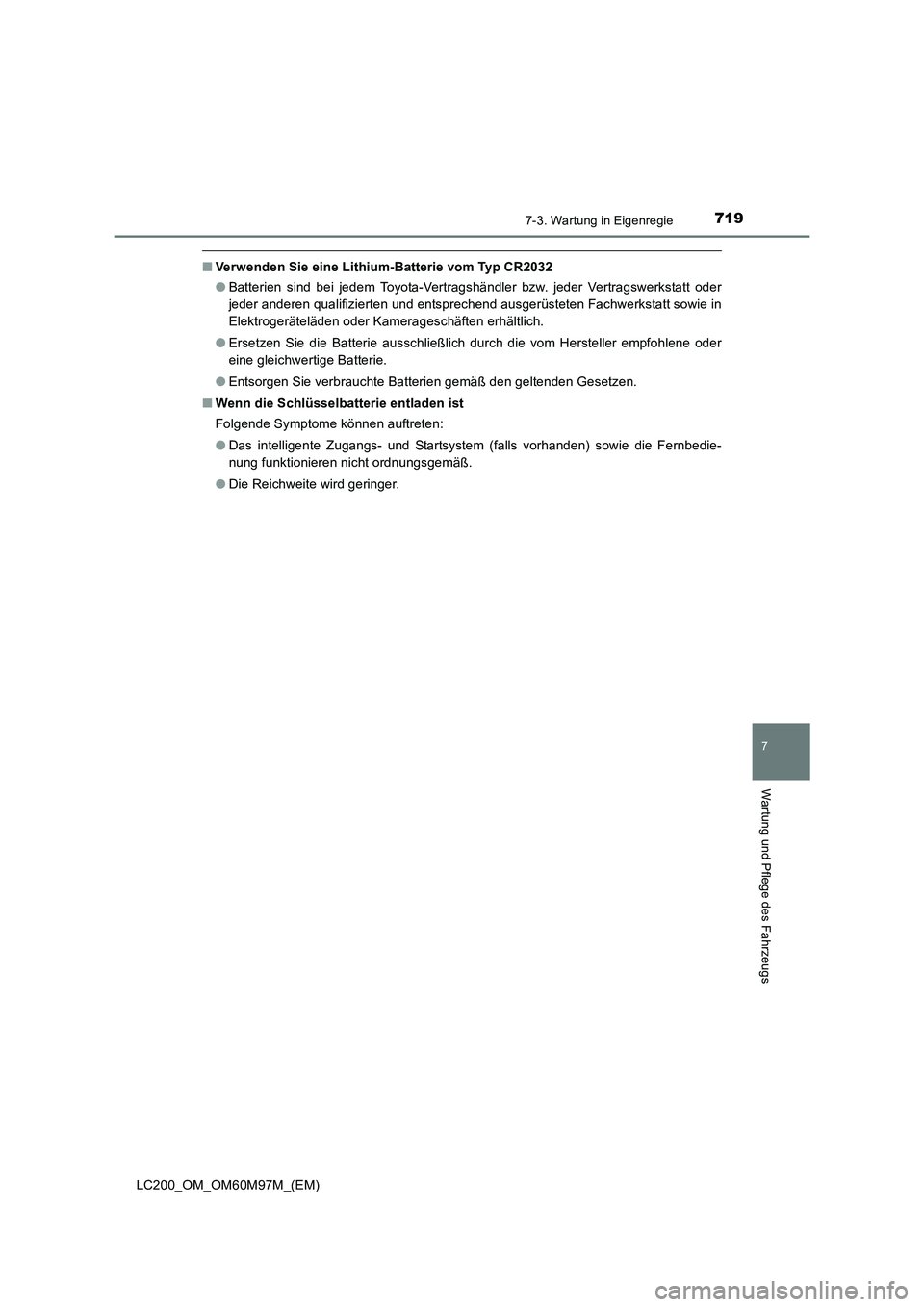

7197-3. Wartung in Eigenregie
LC200_OM_OM60M97M_(EM)
7
Wartung und Pflege des Fahrzeugs
■Verwenden Sie eine Lithium-Batterie vom Typ CR2032
●Batterien sind bei jedem Toyota-Vertragshändler bzw. jeder Vertragswerkstatt oder
jeder anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt sowie in
Elektrogeräteläden oder Kamerageschäften erhältlich.
● Ersetzen Sie die Batterie ausschließlich durch die vom Hersteller empfohlene oder
eine gleichwertige Batterie.
● Entsorgen Sie verbrauchte Batterien gemäß den geltenden Gesetzen.
■ Wenn die Schlüsselbatterie entladen ist
Folgende Symptome können auftreten:
●Das intelligente Zugangs- und Startsystem (falls vorhanden) sowie die Fernbedie-
nung funktionieren nicht ordnungsgemäß.
● Die Reichweite wird geringer.

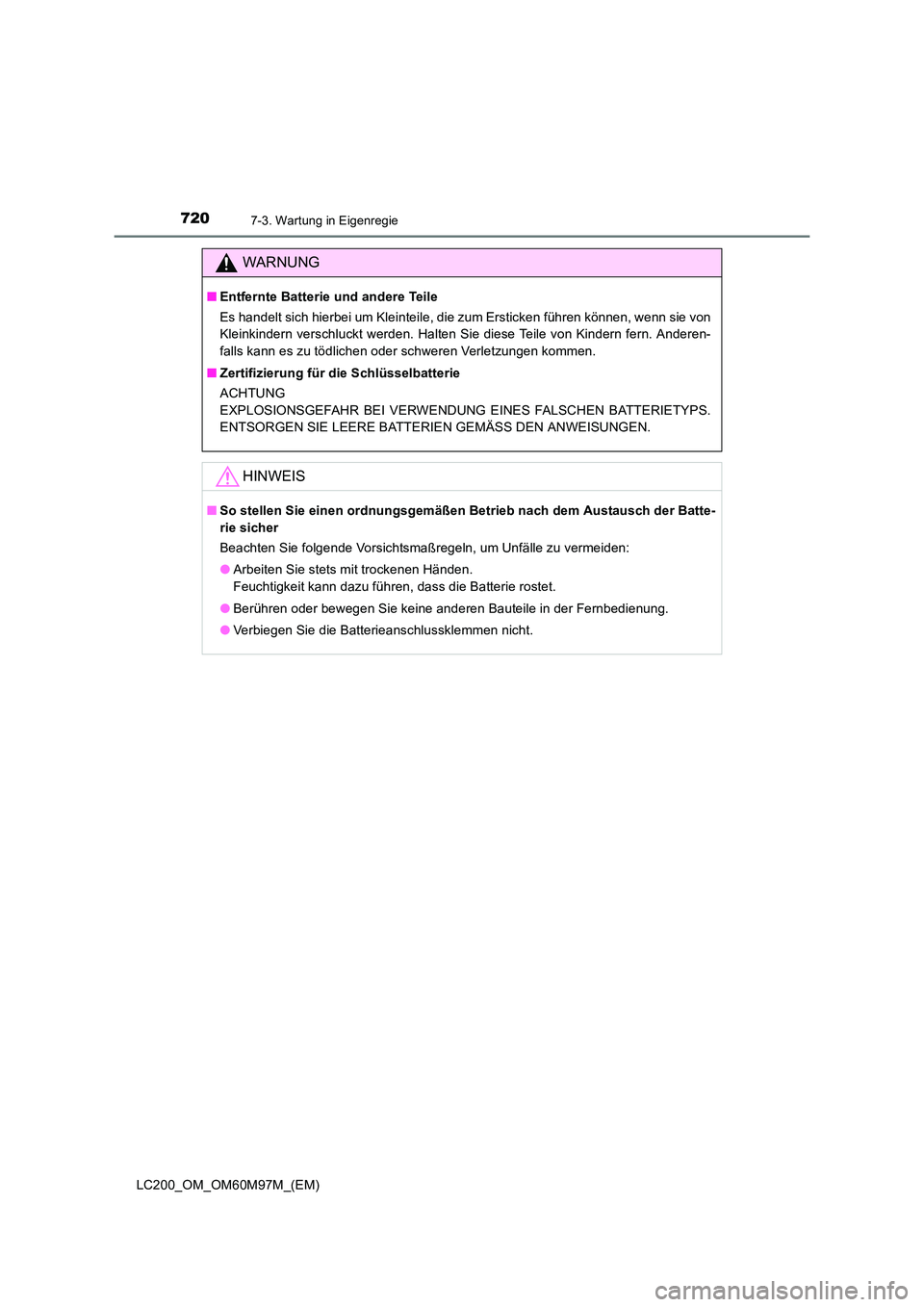

7207-3. Wartung in Eigenregie
LC200_OM_OM60M97M_(EM)
WARNUNG
■Entfernte Batterie und andere Teile
Es handelt sich hierbei um Kleinteile, die zum Ersticken führen können, wenn sie von
Kleinkindern verschluckt werden. Halten Sie diese Teile von Kindern fern. Anderen-
falls kann es zu tödlichen oder schweren Verletzungen kommen.
■ Zertifizierung für die Schlüsselbatterie
ACHTUNG
EXPLOSIONSGEFAHR BEI VERWENDUNG EINES FALSCHEN BATTERIETYPS.
ENTSORGEN SIE LEERE BATTERIEN GEMÄSS DEN ANWEISUNGEN.
HINWEIS
■So stellen Sie einen ordnungsgemäßen Betrieb nach dem Austausch der Batte-
rie sicher
Beachten Sie folgende Vorsichtsmaßregeln, um Unfälle zu vermeiden:
●Arbeiten Sie stets mit trockenen Händen.
Feuchtigkeit kann dazu führen, dass die Batterie rostet.
● Berühren oder bewegen Sie keine anderen Bauteile in der Fernbedienung.
● Verbiegen Sie die Batterieanschlussklemmen nicht.
